Side 1/2
J
E
I
INTRODUCCION
La rótula 300 (USA 3414) panorámica as un adaptador giratorio universal que se presta a
camáras,(rosca 3/8”, 1/4” con adaptador opcional Art.120 (USA 3054), o como pieza
intermedia de las más variadas rótulas (3D, da bola, rótulas sencillas). Permite un ajuste
exacto y la lectura de los grados que se necesitan para cada toma en la fotografía
panorámica.
PREPARATION

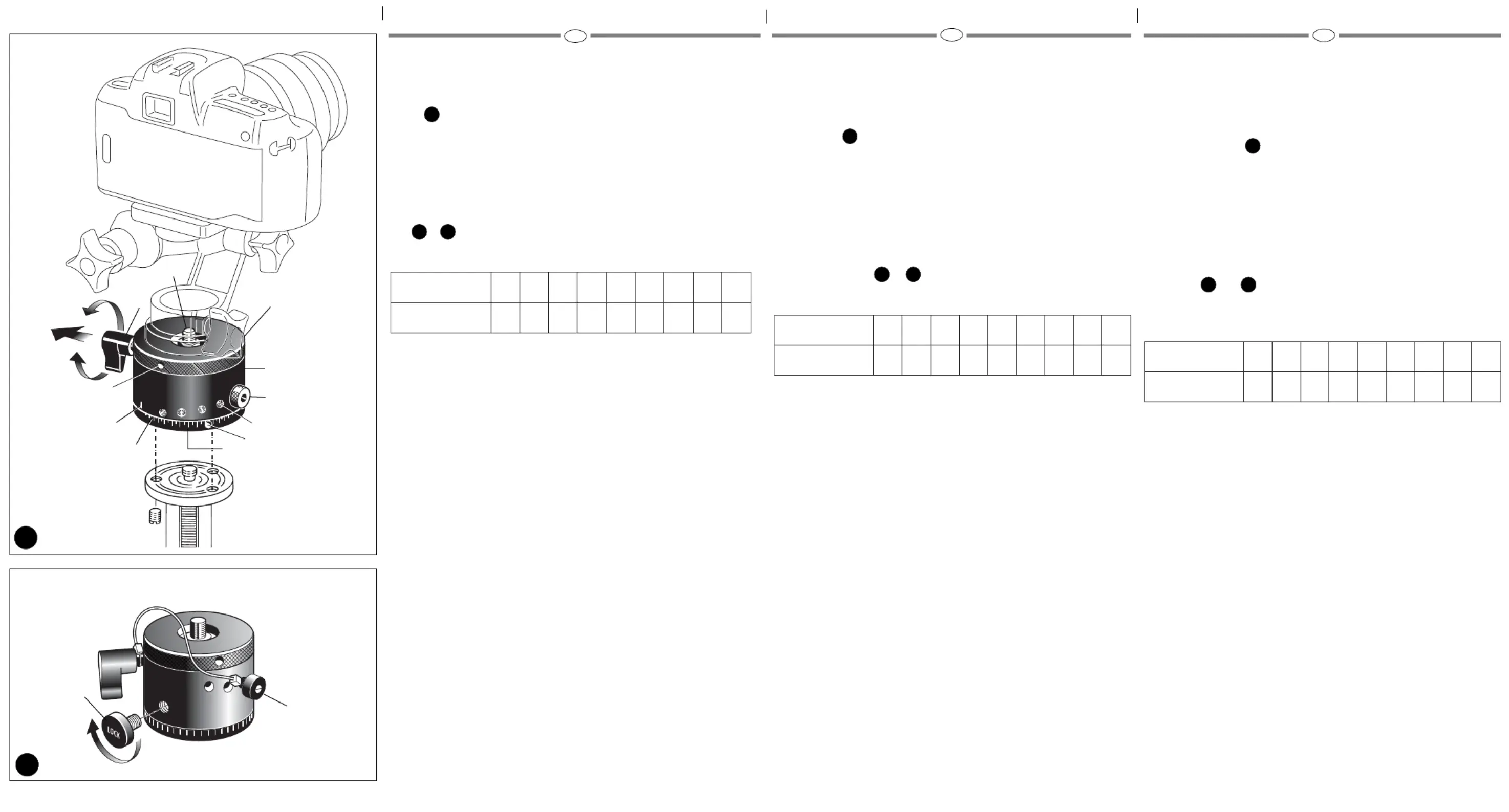

Montar la rótula sobre un trípode por medio de la rosca "A" hembra de 3/8" en la base
"M". Insertar una palanca (por ej. un destornillador) en el orificio "B" y girar para fijarla
La plataforma de los trípodes Manfrotto está equipada con tres tornillos "C" que aprietan
contra la rótula para asegurar un bloqueo eficaz
Colocar (montar) la cámara (o cámara sobre una rótula convencional) sobre la rótula
panorámica.
Enroscar fuerte en el tornillo "D" macho de 3/8" y afianzarla insertando una palanca (por
ej. destornillador) en el orificio "E", y apretar girando.
USO Y
Decida el número de disparos o el ángulo de giro entre cada disparo según ángulo de la
lente del esquema siguiente:
• Enrosque el botón "F" en los orificios "G" seleccionados
• Afloje la palanca de bloqueo "H" y gire la cámara sobre la plataforma superior "X" hasta
la posición del primer disparo.
• Sostenga la cámara en la posición y gire el tambor central "L" hasta llegar al primer
"click stop" (punto de enclavamiento); después bloquee la palanca "H"
• Haga el primer disparo y gire después la cámara hasta el "click stop" siguiente sin
aflojar la palanca "H" y haga el siguiente disparo. Continue éste proceso hasta alcanzar
la posición de partida.
La base de la rótula "M" lleva una escala graduada de 0 hasta 360 (y un índice de
referencia "N" en el tambor central "L"). Ello sirve para escoger ángulos que no figuran en
el esquema. Para utilizar la rótula de ésta manera, desbloquee el botón "F" para suprimir
el "click stop" durante el giro del tambor central "L"
Usted puede usar la palanca "W" (fig. 2) para parar completamente la rotación cuando la
rótula se una en posición no vertical, o para evitar cualquier movimiento accidental de la
rótula en cualquier posición.
NOTA
La palanca en los botones de trinquete "H" puede reponerse según necesidad sin
efectuar el bloqueo en si. Sencillamente tirar de la palanca hacia fuera, girarla lo
necesario y soltar de nuevo la palanca que vuelve automaticamente a la posición
ajustada.
90
4
60
6
45
8
36
10
30
12
24
15
20
18
15
24
10
36
Angulo
n. de
disparos
90
4
60
6
45
8
36
10
30
12
24
15
20
18
15
24
10
36
INTRODUZIONE
La testa panoramica 300 (USA 3414) è uno snodo panoramico universale utilizzabile per
supportare direttamente fotocamere (mediante l’adattatore 3/8” – 1/4” Art. 120 (USA
3054) non in dotazione, o teste fotografiche a uno o più movimenti (teste per monopiedi,
a sfera, 3D) e fornisce la possibilità di leggere e impostare l’angolo di rotazione tra uno
scatto ed il successivo .
PREPARAZIONE
MONTAGGIO DEL SUPPORTO SUL TREPPIEDE
Montare il supporto sul treppiede utilizzando l’attacco femmina “A” da 3/8”.
Per un bloccaggio più efficace fare leva sul foro “B” ad esempio con un cacciavite (da
utilizzare anche per lo smontaggio).
I treppiedi Manfrotto sono dotati di tre grani “C” da avvitare contro la base della testa per
un bloccaggio efficace e sicuro.
MONTAGGIO DELLA ATTREZZATURA SULLA TESTA PANORAMICA
Avvitare l’attrezzatura sulla vite “D” da 3/8” e serrare a fondo facendo leva sul foro “E”
mediante ad esempio un cacciavite.
USO E
Quando si desideri effettuare una sequenza di scatti panoramica (ad esempio per
paesaggi o riproduzioni di interni) è necessario ruotare la fotocamera tra uno scatto ed il
successivo di un angolo che dipende dalla focale dell’obiettivo utilizzato oppure dal
numero totale di scatti richiesto per la copertura dei 360° (per esempio nella tecnica
QTVR ).
Procedere come segue:
• Decidere l’angolo di rotazione in funzione dell’obiettivo utilizzato oppure scegliere il
numero di scatti da effettuare per compiere i 360° completi. E’ possibile scegliere tra i
seguenti valori:
• Svitare il nottolino “F” e riavvitarlo, fino alla battuta, nel foro filettato “G” che riporta il
valore dell’angolo o il numero di scatti prescelto.
• Sbloccare la manopola di bloccaggio “H” e ruotare la fotocamera allineandola con il
punto di partenza scelto per la panoramica.
• Ruotare il corpo cilindrico “L” fino al primo “click”, senza muovere la fotocamera, e
bloccare la manopola “H” rendendo in tal modo il corpo “L” solidale con la fotocamera
• A questo punto è possibile partire con la sequenza panoramica ruotando la testa per
ogni scatto tra un “click” ed il successivo fino al ritorno al punto di partenza.
La testa è provvista anche di una scala graduata a 360° “M” e un indice “N” da utilizzare
nel caso si vogliano misurare angoli qualsiasi non previsti tra le 9 posizioni fisse elencate
nella tabella precedente. Volendo utilizzare la testa in questo modo è necessario svitare il
nottolino “F” fino ad escludere i “click” durante la rotazione del corpo “L”.
Stringendo la manopola "W" (fig. 2) si blocca completamente la rotazione panoramica,
evitando così spostamenti accidentali che possono accadere soprattutto con la testa in
posizione inclinata rispetto alla direzione verticale.
NOTA
La posizione della leva a ripresa “H” può essere variata in qualsiasi momento per
maggior comodità di presa e utilizzo: tirare la leva verso l’esterno, effettuare la rotazione
voluta e rilasciare la leva, la quale rientrerà automaticamente nella sede.
90
4
60
6
45
8
36
10
30
12
24
15
20
18
15
24
10
36
Angolo
n. scatti
90
deg
60
45
n 4
6
8

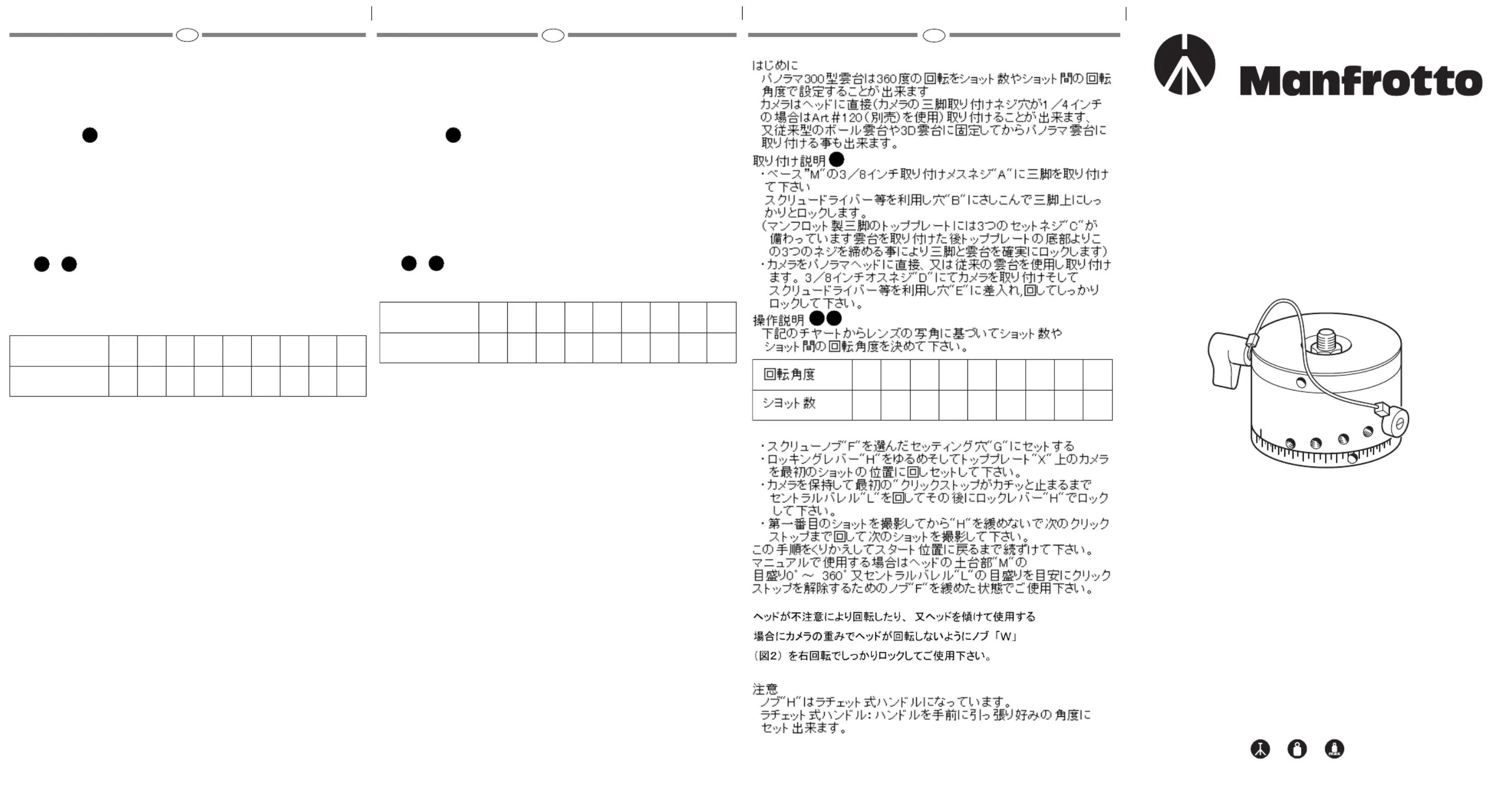

Cod. 300,24 - 04/05 Copyright © 2004 Manfrotto Bassano Italy
6,3 cm 0,6 kg 14 kg
2 1/5” 1.32 lbs 30.8 lbs
INSTRUCTIONS
300N
1 2
1 1
1 2
1
1 2
GB
F
D
INTRODUCTION
La rotule panoramique 300 (USA 3414) est coçue pour permettre à l’opérateur de choisir
l’angle de rotation entre chaque prise de vus ou le nombre de prise de vue pour réaliser
360°.
La rotula panoramique peur être utilisée soit directement avec un appareil, soit être
utilisée sous une tête photo (3D ou ball).
PREPARATION
Montez la rotule sur le trépied en la vissant par le filetage femelle 3/8" "A" situé en
dessous de la base "M". Insérez un levier (ex: un tournevis) dans le trou "B" et tournez le
afin de bloquer parfaitement la rotule sur le trépied .
Le socle de fixation des trépieds Manfrotto est équipé de trois vis sans tête "C" qui
viennent en butée sur la base de la rotule, en assurant ainsi la fixation et évitant tout
risque de desserrage.
Montez l'appareil (ou l'appareil sur une rotule) sur la rotule panoramique.
Vissez le sur la vis mâle 3/8" "D" et assurez le blocage en introduisant un levier (ex: un
tournevis) dans le trou "E" et tournez le afin de bloquer parfaitement le tout.
MODE D'UTILISATION ET
Déterminez le nombre de prises de vues ou l'angle de rotation entre chaque prise de vue,
cela dépend de la focale choisie et du tableau ci-dessous .
• Vissez le bouton "F" dans l'un des trous sélectionné "G".
• Desserrez le levier de blocage "H" et placez l'appareil situé sur la plate forme "X" en
position pour la première prise de vue.
• Maintenez l'appareil en position et faites tourner la bague centrale "L" jusqu'à la
première butée, ensuite bloquez le levier "H".
• Prenez la première photo et tournez l'appareil jusqu'à la butée suivante sans débloquer
"H" et prenez la deuxième photo.
Renouvelez cette procédure pour revenir au point de départ.
La base de la rotule "M" a une échelle graduée de 0 à 360° (et un repère "N" sur la bague
centrale "L"). Cela permet de l’utiliser avec des angles non présélectionnés dans le
tableau.
Pour travailler ainsi, desserrez le bouton "F" pour désengager le bouton de butée
pendant la rotation de la bague centrale "L".
Vous pouvez utiliser la molette "W" (fig. 2) pour bloquer complètement la rotation de la
rotule lorsque celle-ci n'est pas naturellement fixée verticalement sur le trépied ou pour
éviter, quelque soit sa position, tout mouvement accidentel.
NOTE
La poignée de levier à cliquet "H" peu être positionnée comme désiré, tout simplement
en la tirant et la faisant pivoter; pour la bloquer automatiquement en position, il suffit de la
relâcher.
90
4
60
6
45
8
36
10
30
12
24
15
20
18
15
24
10
36
Angle
n. prises
de vues
EINFÜHRUNG
Der Panorama Drehkopf 300 (USA 3414) ist ein universeller Drehadapter der sich zum
direkten Einsatz mit Kameras (3/8” Gewinde; 1/4” Gewinde mit optionalem Adapter Art.
120 (USA 3054) oder als Zwischenteil für verschiedenste Neigeköpfe (3D Neiger,
Kugelköpfe, einfache Neigeköpfe) eignet. Er ermöglicht eine genaue Einstellung sowie ein
Ablesen der Grade, welche für einzelne Aufnahmeschritte in der Panoramafotografie
benötigt werden.
MONTAGEANLEITUNG
Schrauben Sie den Panoramakopf mit dem 3/8" Innengewinde "A" auf der Unterseite der
Basisplatte "M" auf Ihr Kamerastativ. Um den Kopf sicher zu arretieren, setzen Sie z.B.
einen Schraubenzieher in die Öffnung "B" und ziehen damit den Kopf ganz an.
Die Kopfauflageplatte von Manfrotto Stativen ist mit 3 Blockierschrauben "C"
ausgerüstet, welche ein unerwünschtes Losdrehen des Kopfes verhindern, sofern sie
korrekt angezogen sind.
Befestigen Sie die Kamera (oder die Kamera mit einem konventionellen Neigekopf) auf
dem Panoramakopf und schrauben sie auf die 3/8" (m) Schraube "D". Blockieren sie die
Kamera, indem Sie einen Hebel (z.B. Schraubenzieher) ins Loch "E" einsetzen und diesen
anziehen, bis die Verbindung sicher ist.
BEDIENUNG UND
Bestimmen die Anzahl Aufnahmen oder den Winkel für die Rotation zwischen den
einzelnen Aufnahmeschritten. Diese Angaben sind abhängig von Aufnahmewinkel des
Objektives. Ist dieser bekannt, so können Sie die Informationen aus der untenstehenden
Tabelle ablesen.
• Drehen Sie die Schraube "F" in die entsprechende Öffnung "G".
• Lösen Sie den Blockierhebel "H und drehen Sie die Kamera auf der Platte "X" in die
gewünschte Position für die erste Aufnahme.
• Halten Sie die Kamera in dieser Position und drehen Sie den mittleren Zylinder "L" bis
der erste Klick-Stop erreicht ist. Danach ziehen Sie den Hebel "H" an.
• Machen Sie die erste Aufnahme und rotieren Sie danach die Kamera bis zum nächsten
Klick-Stop OHNE den Hebel "H" zu lösen. Danach machen Sie die nächste Aufnahme.
Führen Sie diese Schritte aus, bis die Anfangsposition erreicht ist.
Auf der Grundplatte "M" ist eine Skala von 0 bis 360° eingraviert. Auf dem mittleren
Zylinder "L" befindet sich zudem der Referenzpunkt "N". Mit diesem können Winkel
eingestellt werden, welche Sie nicht auf der Tabelle finden. Um den Panoramakopf auf
diese Weise einzusetzen, müssen Sie den Knopf "F" lösen. Dies hebt den Klick-Stop auf,
während Sie den mittleren Zylinder "L" drehen.
Mit Feststeller "W" (Abb. 2) kann der Kopf fixiert werden bei Anwendung in nicht-
vertikaler Position, bzw. um eine unbeabsichtigte Bewegung des Kopfes in jeder Position
zu vermeiden.
HINWEIS:
Die Griffe der Blockierhebel "H" kant in der Position verändert werden, ohne die
Blockierung zu lösen. Ziehen dazu einfach den Griff heraus und drehen ihn in die
gewünschte Position. Wird der Hebel nun losgelassen, so springt er automatisch in die
korrekte Stellung.
90
4
60
6
45
8
36
10
30
12
24
15
20
18
15
24
10
36
Winke
Anz.
Aufnahmen
90
90
90
90
90
deg
deg
deg
deg
deg
60
60
60
60
60
45
45
45
45
45
n 4
n 4
n 4
n 4
n 4
6
6
6
66
8
8
8
88
INTRODUCTION
The 300 Panoramic head sets the angle of rotation or number of shots spanning 360°. A
camera can be mounted directly on to the head (use “adapter Art.120 USA 3054) or on a
conventional ball or 3D head which in turn is mounted on to the Panoramic head.
SET UP
Mount head on tripod via 3/8” female thread “A” on base “M”.
Insert a lever (e.g. screwdriver) in hole “B” and rotate to lock tight on tripod.
The mounting plate on Manfrotto tripods are equipped with 3 set screws “C” which clamp
up against the head to ensure effective and secure locking.
Mount camera (or camera on conventional head) on to Panoramic head.
Screw fix to 3/8” male screw “D” and lock securely by inserting a lever (e.g. screwdriver) in
hole “E” and rotate to lock securely.
USE &
Decide the number of shots or angle of rotation between each shot, dependent on lens
angle from the chart below.
• Screw knob “F” into the selected setting holes “G”.
• Release locking lever “H” and rotate the camera on top plate “X” to the position of the
first shot.
• Hold the camera in position and rotate the central barrel “L” until the first “click stop” is
reached, then lock lever “H”.
• Take the first shot and then rotate the camera to the next “click stop” without releasing “H”
and take the next shot.
Continue this process until the start position is reached.
The base of the head “M” has graduated scale markings from 0 to 360° and a reference
index “N” on the central barrel “L”. This is to be used to set angles not on the chart. To use
the head in this way, unlock knob “F” to disengage the “click stop” during rotation of
central barrel “L”.
You can use knob "W" (fig. 2) in order to completely stop rotation when the head is used in
non-vertical position, or to avoid any accidental movement of the head in any position.
NOTE
The angle of the lever on the ratchet knob “H” can be repositioned as required without
effecting the lock itself. Pull the lever outwards, rotate as required and release and it will
locate in the new position.
H
M
A
G
F
L
X
D
N
E
B
90
4
60
6
45
8
36
10
30
12
24
15
20
18
15
24
10
36
Angle
n. shots
1
F
W
2
1 2
1
1
1
1 2
1 2

Produkt Specifikationer

Mærke: Manfrotto
Kategori: Stativ
Model: 300N
Vægt: 609 g
Produktfarve: Sort
Materiale: Aluminium
Højde (maks.): 63 mm
Tripod hoved: 1

Har du brug for hjælp?

Hvis du har brug for hjælp til Manfrotto 300N stil et spørgsmål nedenfor, og andre brugere vil svare dig


Stativ Manfrotto Manualer

Manfrotto

Manfrotto MVH502AH Manual

30 Marts 2025
Manfrotto

Manfrotto C76CJ Manual

28 Marts 2025
Manfrotto

Manfrotto MVT535AQ Manual

28 Marts 2025
Manfrotto

Manfrotto 300N Manual

28 Marts 2025
Manfrotto

Manfrotto 840 Manual

28 Marts 2025
Manfrotto

Manfrotto MVM450A Manual

28 Marts 2025
Manfrotto

Manfrotto 842 Manual

27 Marts 2025
Manfrotto

Manfrotto Salon 230 Manual

11 Februar 2025
Manfrotto

Manfrotto 475B Manual

11 Februar 2025
Manfrotto

Manfrotto Mini Salon 806 Manual

10 Februar 2025

Stativ Manualer

Nyeste Stativ Manualer

Glide Gear

Glide Gear G2H 100 Manual

3 April 2025
Sachtler

Sachtler FSB 14T Mk II Manual

2 April 2025
Proaim

Proaim P-MLAK-01 Manual

2 April 2025
Proaim

Proaim LV-SCFH-01 Manual

2 April 2025
Proaim

Proaim P-G-PM Manual

2 April 2025
Proaim

Proaim P-OHCR-01 Manual

2 April 2025
Proaim

Proaim P-LLBT-MTCL Manual

2 April 2025
Proaim

Proaim P-TNGO-01 Manual

2 April 2025
Proaim

Proaim VI-GLDE-01 Manual

2 April 2025
Oben

Oben CT-3431 Manual

2 April 2025
