JRU KOE CN
专为更高级别旅行摄影师而设计的极其
便携和稳定的三脚架，是无反相机或中
画幅数码单反相机的理想选择。
主要特征：
•侧拉式脚管角度选择器可实现快速调
节
•脚管可单独设置为3档展开角度
•橡胶材质的脚管保暖套提供更舒适的
抓握感(仅限铝制版本)
他附件
•快速安全的旋锁系统
•配重挂钩可提供额外的稳定性，也可
用于固定背带
设置

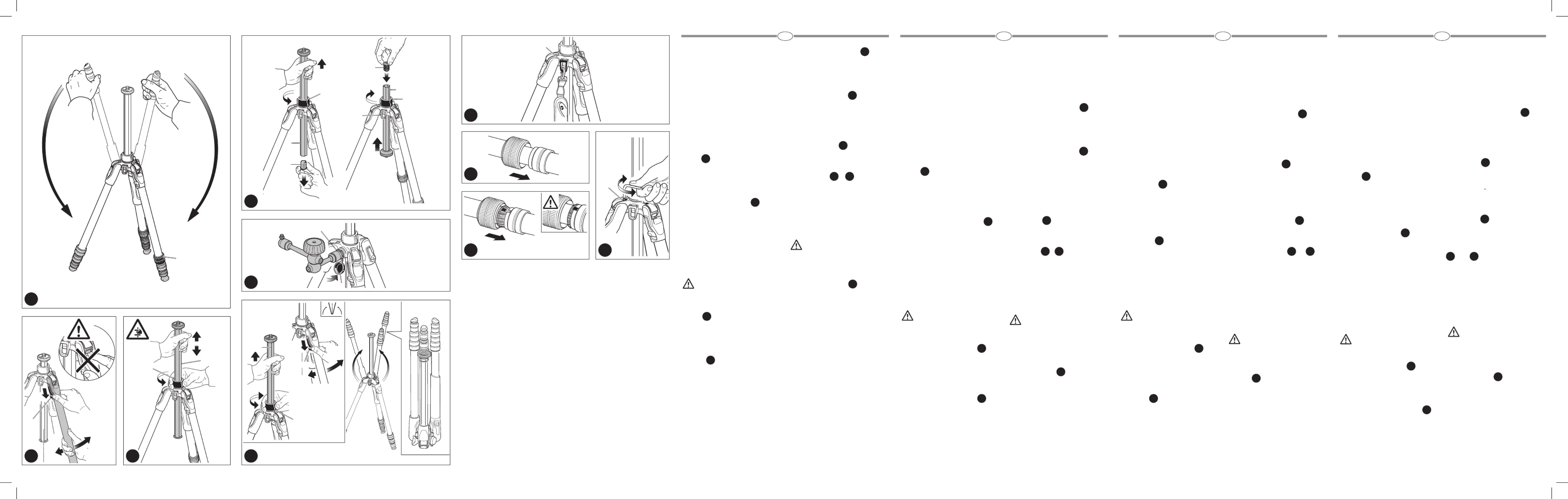

如图1所示，展开脚管。
打开三脚架的3根脚管。
通过旋转旋锁"A"来松开每根脚管，以便
调整三脚架的高度大约1/4圈。
调整脚管角度
可将每根脚管单独设置为3档展开角度
中的任意一档。想要改变脚管的角度，
需将脚管微微向中轴方向收拢，然后按
下脚管顶部的锁定按钮"W"。在按下按
钮的同时，选择新的脚管角度并松开按
钮"W"以锁定到位，然后再次完全打开脚
管。每根脚管的角度可独立于其他两根
脚管进行调节。
在此过程中，请注意不要将手指
插入三脚架套环上的中心孔中。
调节中轴高度
旋开旋钮 "D"以松开中轴"C"，并根据需
要调节中轴的高度。拧紧旋钮"D"，将
中轴锁定到位。
中轴倒置
中轴可以倒置。取下橡胶盖"E"并旋开旋
钮"D"，将中轴"C"向上拉动并取下。倒
置中轴"C"并将其从下方插入三脚架。拧
紧旋钮"D"并放回橡胶盖"E"。
注意
对于户外使用，特别是在大风环境中使
用时，可通过将配重（未提供）悬挂在
挂钩 "I"上来增加三脚架的稳定性。 配
重和相机的总重量不得超过三脚架声明
的有效载荷。
连接附件
取下橡胶盖"K"。三脚架配有一个3/8"
的内螺纹接口"Y"（图5），可通过曼富
图转接臂连接其他配件，例如LED灯、
监视器等。
折叠三脚架
解锁旋钮 "D"，将中轴 "C"提升至最高
点，然后使用旋钮"D"再次锁定。
将脚管轻轻的向中轴"C"方向合拢，拉动
每根脚管的角度选择器"W"以松开脚管，
并180°反向折叠收拢。
运输
三脚架配有一个挂钩"I"，可用于固定选
件背带。
旋锁的维护
&
如果旋锁"A"的顺畅度降低，则请按照以
下步骤进行：
-旋出橡胶齿轮
-用水清洁螺纹部件（可拆卸齿轮和脚
管齿轮），以清除沙尘或污垢
-对两个螺纹部件进行润滑
-安装内部塑料锥形环，如图8所示
将塑料锥形环安装到脚管金属齿
轮的相应环形槽中(图9-碳纤维
版本).
-完全重新组装橡胶齿轮。
脚管套环的锁紧程度调节
如果脚管固定的过松或过紧，则会影响
产品的正常使用，需要对脚管套环的锁
紧程度进行调节。为完成此操作，请使
用25号TORX扳手顺时针（拧紧）或逆
时针（松开）旋拧螺钉"T"。作为参考，
我们建议旋拧1/3圈以恢复适当的锁紧
程度。
1
2
3
4
5
6
7
8 9
10
Очень компактный и прочный штатив, раз-
работанный для продвинутых тревел-фо-
тографов. Идеально подходит для исполь-
зования с беззеркальными камерами (CSC)
или DSLR камерами среднего формата.
ГЛАВНЫЕ ОСОБЕННОСТИ:
• Боковые селекторы угла раскрытии ног
для быстрой настройки
• Ноги могут быть независимо установле-
ны под 3-мя разными углами
• Прорезиненный ухват для комфортной
работы со штативом (только в алюмини-
евой версии)
• Крепление Easy Link для кронштейнов и
других аксессуаров
• Быстрая и безопасная система фикса-
ции ног Twist lock
• Крюк противовеса для дополнительной
стабильности и присоединения ремня
для переноски
НАСТРОЙКА
Раскройте ноги штатива как показано на
рис. 1. Откройте 3 ноги штатива. Чтобы
регулировать высоту треноги, раскройте
каждую телескопическую ногу штатива,
путем вращения замков Twist lock "A" при-
близительно четверть поворота.
НАСТРОЙКА УГЛА РАСКРЫТИЯ НОГ
лена независимо в любом из 3 углов рас-
крытия. Чтобы изменить угол раскрытия
ноги, немного закройте ногу к централь-
ной колонне и нажмите на селектор угла
"W", сверху ноги штатива. Нажимая кнопку,
выберите новый угол ноги и затем отпусти-
те кнопку "W", чтобы установить в нужном
положении, затем полностью откройте
ногу. Угол каждой ноги может быть уста-
новлен независимо от двух других ног.
Во время этой процедуры, пожа-
луйста, будьте аккуратнее, чтобы
ваши пальцы не попали в проем
между центральной колонной у ос-
нования штатива.
НАСТРОЙКА ВЫСОТЫ
ЦЕНТРАЛЬНОЙ КОЛОННЫ
Чтобы освободить центральную колонну
"C" , откройте фиксатор "D" и регулируйте
высоту колонки по необходимости. Затя-
ните фиксатор "D", чтобы зафиксировать
необходимую высоту колонны.
ПЕРЕВОРАЧИВАНИЕ
ЦЕНТРАЛЬНОЙ КОЛОННЫ
Центральная колонна может быть пере-
вернута. Снимите резиновый колпачок
"E", расслабьте фиксатор "D" и снимите
колонну "C", вытаскивая ее вверх из осно-
вания штатива. Переверните колонну "C" и
вставьте ее снизу в основание штатива. За-
жмите фиксатор "D" и установите обратно
резиновый колпачок "E".
ЗАМЕЧАНИЕ
При использовании в условиях сильного
ветра, стабильность штатива может быть
увеличена, вешая противовес (не входит
в комплект) на крючке "I". Суммарный вес
противовеса и камеры не должен превы
-
шать заявленную грузоподъемность шта-
тива.
ПРИСОЕДИНЕНИЕ АКСЕССУАРОВ
Снимите колпачок "K". Штатив обладает од-
ним отверстием "Y" (рис. 5) с внутренней
резьбой 3/8", которое может использо-
ваться, чтобы присоединить аксессуары,
такие как кронштейны Manfrotto, которые
тильники, мониторы, и т.д.
СКЛАДЫВАНИЕ ШТАТИВА
Разблокируйте фиксатор "D", поднимите
колонну "C" до упора вверх и затем за-
блокируйте фиксатор "D". Слегка сложите
ноги штатива в направлении центральной
колонны "C", потяните за каждый селектор
угла раскрытия ног "W", затем сложите все
ноги штатива назад на 180°.
ТРАНСПОРТИРОВКА
Штатив обладает крючком "I", чтобы при-
носки.
ОБСЛУЖИВАНИЕ
МЕХАНИЗМА TWISTLOCK
&
Если есть снижение плавности механизма
фиксации телескопических ног twist lock
"A", пожалуйста, произведите следующие
действия:
-отвинтите резиновую муфту
-очистите резьбу (съемную механизм и
механизм на самой ноге) с водой, чтобы
удалить песок или грязь
-смажьте резьбовые соединения
-установите внутренний пластмассовый
конус как показано на рис. 8
Установите пластмассовое конус-
ное кольцо в соответствующее
кольцевое углубление в металличе-
ском механизме ноги (рис. 9 - вер-
сия из углерода).
Полностью закрепите резиновую муфту.
РЕГУЛИРОВКА ЗАТЯЖКИ
ОСНОВАНИЯ ШТАТИВА
Если затяжка ног штатива слишком слабая
или слишком сильная, необходимо отре-
гулировать затяжку основания штатива.
Используя ключ типа TORX 25, крутите
винт "T" по часовой стрелке (чтобы уси-
лить затяжку), или против часовой стрел-
ки (чтоб ослабить затяжку). Рекомендуем
производить регулировку в пределах 1/3
поворота, чтобы восстановить необходи-
мую затяжку ног штатива.
1
2
3
4
5
6
7
8 9
10
ハイレベルな旅行写真家向けに設計され
た、きわめて堅牢で持ち運びやすい三脚で
す。ミラーレスカメラや中判デジタル一眼レ
フに最適です。
主な特徴
• 素早い調整を可能にする開脚角度セレク
ター。
•それぞれの脚の角度を3段階に設定可
能。
•極寒の中でも握りやすいラバー製レッグ
ウォーマー(アルミニウム版のみ)。
•アーム等のアクセサリーが簡単に装着で
きるイージーリンクコネクター。
• 素早くしっかり脚が固定できるツイストロ
ックシステム。
•安定性を高めるだけでなく、ストラップも
取り付けられるカウンターウェイトフック。
セットアップ
図1のように脚を広げます。
三脚の３本の脚を開きます。
三脚の高さを調節するには、ツイストロッ
ク"A"を1/4回転ほど回してそれぞれの脚を伸
ばせるようにします。
脚角度の調整
それぞれの脚の角度を3段階に調節するこ
とができます。脚の角度を変えるには、脚を
センターポール方向に少し倒し、脚の上部
にあるロックボタン"W"を押し下げます。ボ
タン"W"を押したまま脚の角度を変え、ボタ
ンを離して角度を固定したのち、再び脚を
いっぱいに開きます。それぞれの脚の角度
は、他の2本と独立して調整することができ
ます。
操作に際しては、スパイダーカラー
中央の開口部に指を入れないよう注
意してください。
センターポールの高さ調節
ギア"D"のロックを解除してセンターポー
ル"C"を自由に動かせるようにし、必要な高
さに調節します。ギア"D"を締めてコラムを
目的の高さに固定します。
センターポールの上下反転
センターポールは上下反転させることがで
きます。ラバーキャップ"E"を外し、ギア"D"
を緩め、センターポール"C"を三脚の肩か
ら上に引き抜きます。センターポール"C"を
逆さにし、下から三脚の肩に挿入します。ギ
ア"D"を締め、ラバーキャップ"E"を元の位置
に取り付けます。
注
屋外、特に風の強い場所で使用する場合
は、フック"I"にカウンターウェイト（別売）を
吊るすことで三脚を安定させることができ
ます。カウンターウェイトとカメラの合計重
量は、三脚の公称耐荷重を超えてはなりま
せん。
アクセサリーの取り付け
キャップ"K"を外します。この三脚には、図
5に示すように3/8インチのねじ穴"Y"があ
り、ここにライトやモニターの保持に使える
マンフロット製のアーム（244Microなど）ほ
か、さまざまなアクセサリーを取り付けるこ
とができます。
三脚を折りたたむ
ギア"D"を緩め、コラム"C"を最も高い点ま
で上げた後、再びギア"D"で締めてロックし
ます。それぞれの脚をセンターポール"C"側
に少し倒し、各々の脚の角度セレクター"W"
を引き、脚を180°反転させて閉じます。
持ち運び
この三脚は、オプションのキャリングストラ
ップが取り付けられるフック"I"を備えてい
ます。
ツイストロックのメンテナンス
&
ツイストロック"A"の動きがスムーズでない
場合は、次の手順で調整します。
•ラバー製ギアを外します。
•ねじ部（取り外し可能なギアと脚のねじ
部）を水洗いし、土や砂を取り除きます。
•それぞれのねじ部に潤滑剤を塗布します。
•図8のように内側のプラスチックコーンを
取り付けます。
プラスチック製ベベルリング(bevel
ring)を脚の金属製ギアの適切なリン
グ溝に取り付けます(図9-カーボン
版).
ラバー製ギヤを完全に元どおりに組み直し
ます。
スパイダーカラーのテンション調整
脚の根元のテンションが緩い場合、また固
すぎた場合にはスパイダーカラー部を調整
して下さい。ネジ"T"をサイズT25のレンチを
使用して、時計方向に回すと固くなり、反時
計方向に回すと緩みます。約1/3回転で適切
なテンションが得られるはずです。
1
2
3
4
5
6
7
8 9
10
고급 여행 사진 작가를 위해 설계된 이 삼
각대는 휴대성이 뛰어나고 견고합니다. 미
러리스 카메라 또는 미디엄 포멧 DSLR의
사용에 이상적입니다.
주요 특징들:
• 빠른 조정을 위한 측면 다리 각도 선택
기
• 다리는 3 가지 각도로 독립적으로 설정
할 수 있습니다.
루미늄 버전에서만)
• 암 및 기타 액세서리 용 Easy Link 소켓
• 빠른 설치를 위한 트위스트 락 시스템
• 추가적인 안정성과 스트랩 부착을 위한
카운터 무게추 후크
설치
그림.1과 같이 다리를 펴줍니다
트라이포드의 다리를 모두 펼칩니다.
삼각대의 높이를 조절하려면 길이 조절
이 가능한 각각의 다리에 있는 "A" 트위
스트 락을 한 바퀴의 1/4 정도 돌려 풀
어줍니다.
다리각도 조절
면 다리를 중심으로 약간 밀고 꼭대기의 잠
금 버튼 "W"를 내려 누릅니다. 버튼을 누
른 상태에서 새로운 각도를 선택하고 "W"
버튼을 놓아 잠그면 다리가 완전히 다시 열
립니다. 각 다리의 각도는 다른 두 다리와
독립적으로 조정할 수 있습니다
이 과정에서 스파이더 칼라의 중앙
구멍 안쪽으로 손가락을 넣지 않도
록 주의하십시오.
센터컬럼 높이 조절
금을 해제하고 필요에 따라 컬럼 높이를 조
정하십시오. "D"를 조여 컬럼을 제 위치에
고정하십시오
센터 컬럼 바꾸기
가운데 열을 뒤집을 수 있습니다. 고무 캡
"E"를 제거하고 기어 "D"의 잠금을 해제하
어 아래에서 삽입하십시오. 기어 "D"를 조
이고 고무 캡 "E"를 교체하십시오.
노트: 실외에서 사용할 경우, 특히 바람이
부는 곳에서는 카운터 웨이트 (제공되지
을 높일 수 있습니다. 추와 카메라의 총중
량은 삼각대의 선언된 페이로드를 초과해
서는 안 됩니다.
액세서리 부착
캡 "K"를 제거합니다. 삼각대에는 조명, 모
니터 등을 지원할 수 있는 Manfrotto 암과
같은 액세서리를 부착하는 데 사용할 수 있
는 3/8 "암나사"P "(그림 5)가 있습니다.
삼각대 접기
기어 "D"의 잠금을 해제하고, 센터컬럼
어 "D"로 다시 잠급니다. 다리를 센터컬럼
"C"쪽으로 약간 접으십시오. 각 각도 셀렉
터 "W"를 당겨 다리를 180 ° 뒤로 젖히
고 닫으십시오.
운반
삼각대에는 선택 품목 인 운반용 끈을 장착
할 수있는 후크 "I"가 있습니다
트위스트 락 유지보수 &
지면 다음과 같이하십시오:
어 및 다리 기어)을 물로 닦아서 모래 나
흙을 제거하십시오
-두 나사산 부품을 모두 맞춥니다.
시오. 그림.8.
플라스틱 베벨 링을 다리의 금속 기
어에 있는 적절한 링 홈에 끼 웁니다
(그림 9 - 카본 버전).
-고무 장치를 완전히 재 조립하십시오.
스파이더 칼라 장력 조정
다리의 장력이 너무 약하거나 너무 뻣뻣하
여 적절한 제품 사용에 문제가 있다면 스파
이더 칼라 장력 조절이 필요합니다. TORX
키 번호 25를 사용하여 나사 "T"를 시계
방향으로 조이거나 시계 반대 방향으로 (
느슨하게) 돌리십시오. 참조 용으로 1/3
회전을 적용하여 적절한 장력을 복원하는
것이 좋습니다
1
2
3
4
5
6
7
8 9
10
Copyright © 2024
Videndum Media Solutions Spa
Via Valsugana, 100 - 36022 Cassola (VI) ItalyCod. 1116432 - 04/24
152 cm 1.45 kg 12 kg
59.8" 3.2 lbs 26.4 lbs
150 cm 1.15 kg 12 kg
59.1" 2.53 lbs 26.4 lbs
Diseñado para el fotógrafo viajero avan-
zado, este trípode es extremadamente
portátil y sólido. Ideal para cámaras mi
-
rrorless / CSC, o DSLR de tamaño medio/
compacto.
PUNTOS CLAVE:
• Selector de ángulo de las patas de ajuste
rápido
• Las patas se puede ajustar independien-
temente en 3 ángulos diferentes
• Calentador de pata en goma para un
agarre más cómodo (solo en la versión
de aluminio)
• Conector Easy Link para brazos y otros
accesorios
• Bloqueo de secciones por giro (Twist
lock), rápido y seguro
• Gancho para contrapeso para estabili-
dad extra y conector para correa
PREPARACIÓN
Despliegue las patas como se muestra en
la fig. 1.
Abra las 3 patas del trípode. Para ajustar
la altura del trípode, libere las extensiones
telescópicas de cada pata girando el blo
-
queo Twistlock "A" aproximadamente un
cuarto de vuelta.
AJUSTE DEL ANGULO
DE LAS PATAS
Cada pata puede ser ajustada indepen-
dientemente a cualquiera de los tres
ángulos de extensión. Para cambiar el
ángulo de cada pata, cierre un poco la
pata doblándola hacia la columna cen-
tral y pulse el botón de bloqueo "W" en la
parte superior de la pata. Mientras pulsa
el botón, seleccione el nuevo ángulo de la
pata y libere de nuevo el botón "W" para
bloquear y luego extienda completamente
la pata de nuevo.
El ángulo de cada pata se puede ajustar
independientemente de las otras dos.
Durante este proceso, por favor
tenga cuidado en no insertas los
dedos en el interior de la apertura
de la estructura central del trípode.
AJUSTE DE LA ALTURA
DE LA COLUMNA CENTRAL
Para liberar la columna central "C", afloje
el botón "D". Ajuste la altura de la columna
según se requiera, luego apriete el botón
"D" para fijar la columna en posición.
INVERSIÓN
DE LA COLUMNA CENTRAL
La columna central puede instalarse al
revés. Quite el tapón de goma "E", afloje
el botón "D" y desmonte la columna "C"
tirando hacia arriba hasta que salga del trí-
pode. Sostenga la columna "C" al revés e
insértela en el trípode desde abajo. Apriete
el botón "D" y vuelva a colocar el tapón
de goma "E".
NOTA: Para uso en exteriores, especial
-
mente en condiciones de viento, la es-
tabilidad del trípode se puede aumentar
colgando un contrapeso (no incluido) en
el gancho "I". El peso combinado de esta
carga extra y la cámara no debe superar la
carga útil declarada del trípode.
MONTAJE DE ACCESORIOS
Retire la tapa "K". El trípode posee una
rosca hembra 3/8" "Y" (fig. 5) que se pue-
de usar para montar accesorios, como
brazos Manfrotto, en los que a su vez se
pueden montar luces, monitores, etc.
PLEGADO DEL TRÍPODE
Desbloquee "D", eleve la columna "C"
hasta su punto más alto y luego bloquéela
nuevamente usando "D".
Doble las patas un poco hacia la columna
central "C", gire el selector de ángulo "W"
para liberar y doble las patas 180º para
cerrar.
TRANSPORTE
El trípode posee un gancho "I" para mon-
tar una correa de transporte opcional.
MANTENIMINETO
DEL TWISTLOCK Y
Si se reduce la suavidad del bloqueo twist-
lock "A", proceda de la siguiente forma:
- desenrosque el anillo de goma
- limpie las roscas (tanto de la pata como
del anillo) con agua para eliminar arena
o suciedad
- lubrique ambas roscas
- monte el cono interno de plástico como
se muestra en la fig. 8.
Aloje el anillo del bisel plástico en la
ranura del anillo correspondiente
en el engranaje metálico de la pata
(fig. 9 - versión carbono).
- Vuelva a montar el anillo de goma por
completo.
AJUSTE DE LA TENSIÓN DEL COLLAR
CENTRAL
Si la tensión de la pata es demasiado débil
o demasiado rígida, comprometiendo el
uso apropiado del producto, es necesario
ajustar la tensión del collar central. Para
ello, gire el tornillo "T" en el sentido de las
agujas del reloj (para apretar) o en senti-
do antihorario (para aflojar) utilizando una
llave TORX número 25. Como referencia
sugerimos aplicar 1/3 de vuelta para res-
tablecer la tensión adecuada.
1
2
3
4
5
6
7
8 9
10
INSTRUCTIONS
MTBFRTA4GTFB
MTBFRTC4GTFB

Produkt Specifikationer

Mærke: Manfrotto
Kategori: Kamerastativ
Model: Befree GT PRO MKBFRTC4GTFB-3W

Har du brug for hjælp?

Hvis du har brug for hjælp til Manfrotto Befree GT PRO MKBFRTC4GTFB-3W stil et spørgsmål nedenfor, og andre brugere vil svare dig


Kamerastativ Manfrotto Manualer

Manfrotto

Manfrotto 504HD Manual

30 Oktober 2025
Manfrotto

Manfrotto MVKN8CTALL Manual

21 August 2025
Manfrotto

Manfrotto MVK504AQ Manual

21 August 2025
Manfrotto

Manfrotto MTONEA Manual

29 Juli 2025
Manfrotto

Manfrotto Neotec Pro 458B Manual

15 Juli 2025
Manfrotto

Manfrotto MT294C3 Manual

14 Juli 2025
Manfrotto

Manfrotto Befree GT PRO MKBFRTC4GTFB-3W Manual

14 Juli 2025
Manfrotto

Manfrotto MVM500A Manual

9 Juli 2025
Manfrotto

Manfrotto MVT502AM Manual

8 Juli 2025
Manfrotto

Manfrotto MVTTWINFC Manual

8 Juli 2025

Kamerastativ Manualer

Nyeste Kamerastativ Manualer

SteadiCam

SteadiCam M-1 Manual

30 Oktober 2025
SteadiCam

SteadiCam Volt Manual

30 Oktober 2025
Flycam

Flycam Equator 3-Axis Manual

17 Oktober 2025
Flycam

Flycam HD-5000 Manual

16 Oktober 2025
Gitzo

Gitzo Systematic GT4553S Manual

15 Oktober 2025
Gitzo

Gitzo Carbon Fiber GM4552L Manual

15 Oktober 2025
Gitzo

Gitzo Carbon Fiber GM4562 Manual

14 Oktober 2025
Gitzo

Gitzo Mountaineer GT1532 Manual

14 Oktober 2025
Gitzo

Gitzo GT1555T Ser.1 tripod Manual

14 Oktober 2025
Gitzo

Gitzo Traveler Center Ball Head GH1382TQD Manual

14 Oktober 2025
