Aluminum Gas Spring

Dual Monitor Desk Mount

Instructions

Model 462501

Important: Read before use. • Importante: Leer antes de usar.

ENGLISH

Safety Precautions

• Avoid potential injuries or property damage!

Manhattan is not responsible for damage or

injury caused by incorrect assembly or use.

• Make sure that the supporting surface will safely

support the combined weight of the equipment

and all attached hardware and components.

• Be sure that you understand all instructions

before you begin assembly. Ensure that

you have received all parts according to the

component checklist prior to installation.

• Safety gear and proper tools must be used. This

product should only be installed by professionals.

• Use the mounting screws provided and DO

NOT OVER-TIGHTEN mounting screws.

• This product is intended for indoor use only.

• Maintenance: Check that the bracket is

secure and safe to use at regular intervals

(at least every three months).

For specifications, go to

manhattanproducts.com. Register your product

at register.manhattanproducts.com/r/462501

or scan the QR code below.

DEUTSCH

Sicherheitshinweise

• Vermeiden Sie mögliche Verletzungen

oder Sachschäden! Manhattan ist

nicht verantwortlich für Schäden oder

Verletzungen, die durch unsachgemäßen

Zusammenbau oder Gebrauch entstehen.

• Die tragenden Oberflächen sollten das gesamte

Gewicht von Geräten und allen zusätzlichen

Bauteilen sicher aushalten können.

• Lesen Sie alle Anweisungen vor dem Zusammenbau

sorgfältig durch. Vor der Montage bitte alle

erhaltenen Bauteile mit der Bauteilelist abgleichen.

• Es müssen Sicherheitsausrüstung und

passendes Werkzeug verwendet werden.

Die Montage des Produktes sollte nur von

Fachleuten durchgeführt werden.

• Nur die mitgelieferten Einbauschrauben verwenden

und die Schrauben NICHT ZU FEST ANZIEHEN.

• Dieses Produkt sollte nur in

Innenbereichen verwendet werden.

• Wartung: Die Halterungsklammer

regelmäßig auf Sicherheit und Stabilität

prüfen (am besten alle drei Monate).

Die Spezifikationen finden Sie auf

manhattanproducts.com. Registrieren Sie Ihr Produkt

auf register.manhattanproducts.com/r/462501

oder scannen Sie den folgenden QR-Code

ESPAÑOL

Precauciones de seguridad

• ¡Evite posibles lesiones o daños materiales!

Manhattan no se hace responsable de los

daños o lesiones que puedan causarse

debido al uso o montaje incorrectos.

• Asegúrese de que la superficie de fijación

sostenga de manera segura el peso total del

equipo y todos sus componentes y hardware.

• Antes de ensamblar, procure haber entendido

todas las instrucciones. Asegúrese de que

haya recibido todas las peizas según la lista de

verificación de componentes para la instalación.

• Se debe usar tanto equipo de seguridad, así

como las herramientas apropiadas. Este producto

solo debe ser instalado por profesionales.

• Utilice los tornillos de ensamble suministrados y

NO aplique demasiada tensión a los tornillos.

• Este producto está diseñado exclusivamente

para uso en interiores.

• Mantenimiento: Compruebe periódicamente

que el soporte esté asegurado y listo para

usar (al menos cada tres meses).

Para más especificaciones, visite

manhattanproducts.com. Registre el producto

en register.manhattanproducts.com/r/462501

o escanee el código QR a continuación.

FRANÇAIS

Précautions de sécurité

• Évitez les blessures ou les dommages matériels

toujours possibles ! Manhattan n’est pas responsable

des dommages ou des blessures résultant d’un

montage ou d’une utilisation incorrecte.

• Assurez-vous que la surface de soutien supporte

en sécurité le poids combiné de l’équipement et

de tous les matériaux et composantes associés.

• Avant de commencer l’assemblage, assurez-

vous que vous comprenez toutes les instructions

et que vous avez reçu toutes les pièces selon

la liste de vérification des composants.

• Vous devez utiliser un équipement de sécurité

et des outils adaptés. Ce produit devrait être

installé uniquement par des professionnels.

• Utilisez les vis de montage fournies et NE

SERREZ PAS TROP les vis de montage.

• Ce produit est conçu pour une utilisation

en intérieur uniquement.

• A intervalles réguliers (au moins tous les trois mois)

vérifiez que le support est d’utilisation sûre et fiable.

Vous trouvez les spécifications sur

manhattanproducts.com. Enregistrez votre produit

sur register.manhattanproducts.com/r/462501

ou scannez le code QR ci-dessous.

POLSKI

Środki ostrożności

• Unikać potencjalnych obrażeń lub

szkód materialnych! Manhattan nie

ponosi odpowiedzialności za szkody lub

obrażenia spowodowane nieprawidłowym

montażem lub użytkowaniem.

• Upewnij się, że powierzchnia nośna bezpiecznie

utrzyma łączny ciężar sprzętu oraz całego

dołączonego sprzętu i komponentów.

• Przed rozpoczęciem montażu upewnij się, że

rozumiesz wszystkie instrukcje oraz dodatkowe

informacje dotyczące bezpieczeństwa.

Sprawdź wszystkie dostępne elementy z ulotką

upewniając się, że niczego nie brakuje.

• Należy stosować odzież ochronną oraz odpowiednie

narzędzia. Produkt powinien być instalowany przez

osoby posiadające odpowiednie kwalifikacje.

• Używaj śrub dołączonych do zestawu, pamiętając

aby przy dokręcaniu ich nie przeciągać.

• Produkt przeznaczony jest do użytku

wewnątrz pomieszczeń.

• Konserwacja: Stabilność uchwyty należy

sprawdzać co trzy miesiące upewniając się, że

wszystkie elementy łączące są bezpieczne.

Specyfikacja techniczna dostępna jest na stronie

manhattanproducts.com. Zarejestruj produkt

na register.manhattanproducts.com/r/462501

lub zeskanuj poniższy kod QR.

ITALIANO

Misure di sicurezza

• Evitare potenziali lesioni o danni alle

cose! Manhattan non è responsabile per

danni o lesioni causati da un montaggio

o da un utilizzo non conforme.

• Assicurarsi che la superficie di supporto sopporti

in modo sicuro il peso combinato dell’attrezzatura

e di tutti gli hardware e componenti collegati.

• Prendere visione delle istruzioni di montaggio ed

assicurarsi di averle comprese completamente

prima di iniziare l’assemblaggio. Maneggiare

tutte le parti con cura e verificare la lista delle

parti per assicurarsi che nulla sia mancante.

• Devono essere utilizzati attrezzi sicuri e

strumenti adeguati. Questo prodotto dovrebbe

essere installato solo da professionisti.

• Utilizzare le viti di fissaggio in dotazione e

NON STRINGERLE ECCESSIVAMENTE.

• Questo prodotto è destinato

esclusivamente all’uso interno.

• Manutenzione: Controllare le parti

congiunte, ogni tre mesi, assicurandosi

che tutti i collegamenti siano sicuri.

Per ulteriori specifiche, visita il sito

manhattanproducts.com. Registra il tuo prodotto

su register.manhattanproducts.com/r/462501

o scansiona il codice QR qui sotto.

or go to: register.manhattanproducts.com/r/462501

For additional benets:

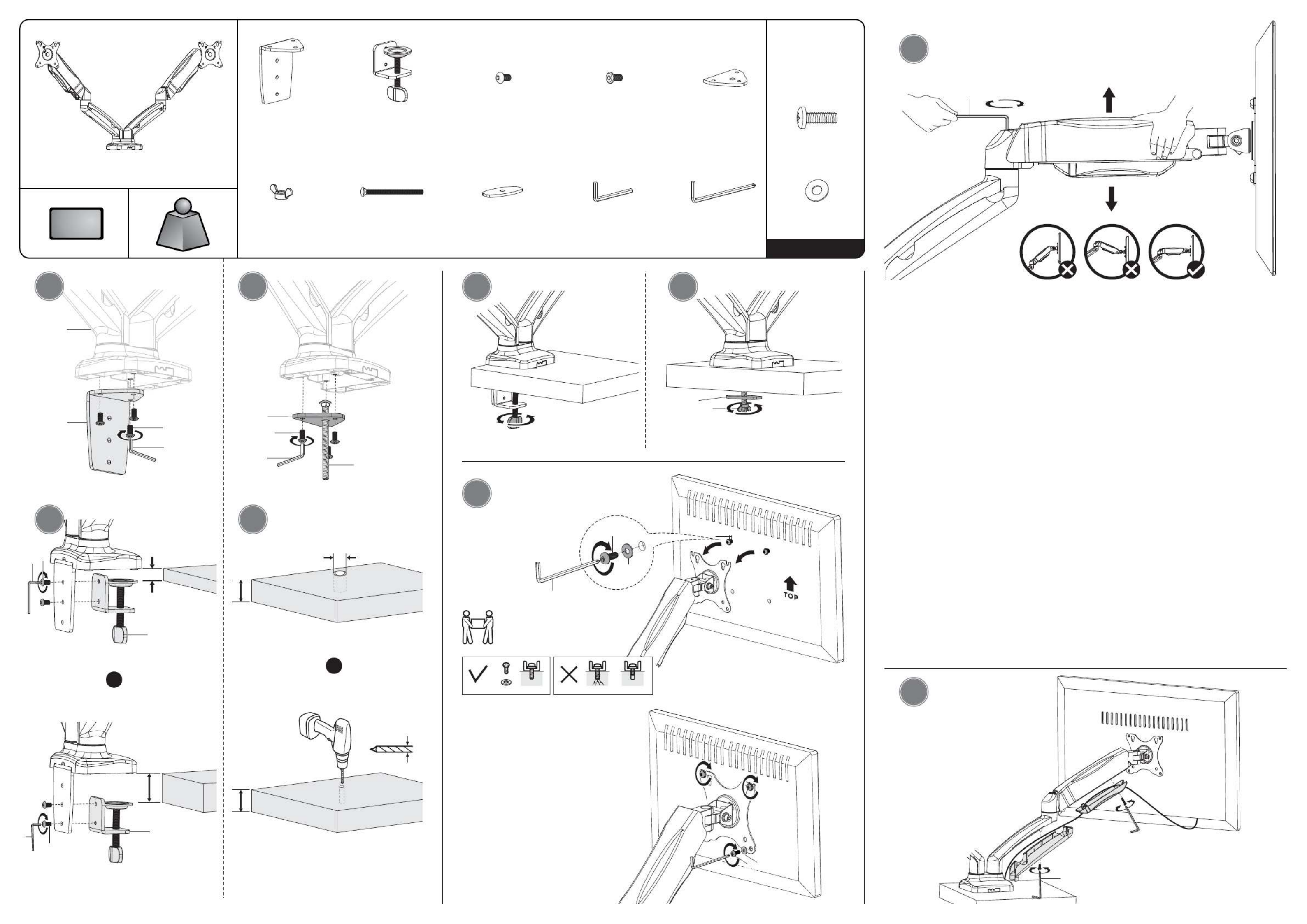

10-83mm

ø 10mm

(ø 3/8")

10-83mm

Ø Ø10- 50mm

10-53mm

50-83mm

M-A

M-B

M-C

3mm

M-A

M- B

M- C

1a-1

1a-2

1b-1

1b-2

1a-3

1b-3

[DE] : Um den Arm bei montierten Monitoren

richtig auszurichten, stellen Sie die Federspannung

mit dem mitgelieferten Inbusschlüssel ein:

1. Bringen Sie den Arm wie abgebildet in eine

waagerechte Position und halten Sie ihn fest.

2. Drehen Sie die Justierschraube

in die horizontale Position:

• Wenn sich der Arm senkt, drehen Sie

sie entgegen dem Uhrzeigersinn;

• wenn sich der Arm hebt, drehen

Sie sie im Uhrzeigersinn.

[ES] : Para equilibrar correctamente el brazo con

los monitores montados, ajuste la tensión del

muelle utilizando la llave Allen suministrada:

1. Coloque y sujete firmemente el brazo en

posición horizontal, tal como se muestra.

2. Gire el tornillo de ajuste hasta que

quede en posición horizontal:

• si el brazo cae, gírelo en sentido antihorario;

• si el brazo sube, gire en sentido horario.

[FR] : Pour correctement équilibrer le bras

avec les moniteurs installés, réglez la tension

du ressort à l’aide de la clé Allen fournie :

1. Positionnez le bras horizontalement,

comme indiqué, et maintenez-le

fermement dans cette position.

2. Tournez la vis de réglage jusqu’à ce

qu’il reste en position horizontale :

• si le bras tombe, tournez la vis

dans le sens anti-horaire ;

• si le bras monte, tournez la

vis dans le sens horaire.

[PL] : Aby prawidłowo wyważyć

ramię z zamontowanymi monitorami,

wyreguluj napięcie sprężyny za pomocą

dostarczonego klucza imbusowego:

1. Ustaw i mocno przytrzymaj ramię poziomo

w sposób pokazany na rysunku.

2. Obracaj śrubę regulacyjną, aż

pozostanie w pozycji poziomej:

• Jeśli ramię opada, obrót w kierunku

przeciwnym do ruchu wskazówek zegara;

• Jeśli ramię podnosi się, obróć je zgodnie

z ruchem wskazówek zegara.

[IT] : Per bilanciare correttamente il braccio con i

monitor montati, regolare la tensione della molla

utilizzando la chiave a brugola in dotazione:

1. Posizionare e tenere saldamente il

braccio in orizzontale, come mostrato.

2. Ruotare la vite di regolazione finché

non rimane in posizione orizzontale:

• se il braccio si abbassa, ruotare

in senso antiorario;

• se il braccio si alza, ruotare in senso orario.

[DE] : Hinweis: Ziehen Sie die Schrauben nicht zu fest an!

[ES] : Nota: No apriete demasiado los tornillos.

[FR] : Note : Ne pas trop serrer les vis !

[PL] : Uwaga: nie dokręcać śrub zbyt mocno!

[IT] : Nota: non serrare eccessivamente le viti!

To properly balance the arm with monitors mounted, adjust

the spring tension using the supplied Allen Key:

1. Position and firmly hold the arm horizontally as shown.

2. Turn the adjustment screw until it stays in horizontal position:

• if the arm drops, turn Counter-clockwise;

• if the arm rises, turn Clockwise.

Note: Do not overtighten the screws!

Too long

Too Short

per screen

(4.4 – 19.8 lbs.)

2 – 9 kg

RATED

M-C (x4)

D 5

M-B ( x4 )

M5 x 12

M-A (x4 )

M4 x 12

A (x1)

K (x1)

5mm

B (x1) E (x3)

M6x12

F (x1)

H (x1) I (x1) J (x1)

4mm

D (x2)

M6x10

G (x1)

C (x1)

Produkt Specifikationer

Mærke:	Manhattan
Kategori:	Ikke kategoriseret
Model:	462501
Bredde:	112 mm
Dybde:	570 mm
Højde:	942 mm
Vægt:	3830 g
Brugervejledning:	Ja
Produktfarve:	Sort
Pakkevægt:	4360 g
Pakkedybde:	172 mm
Pakkebredde:	150 mm
Pakkehøjde:	672 mm
Panel montering grænseflade:	75 x 75, 100 x 100 mm
Husmateriale:	Aluminium
Pakketype:	Kasse
Monteringstype:	Skrivebord
Bæredygtighedscertifikater:	RoHS
Hovedkassen højde (udvendigt):	320 mm
Hovedkassens længde (udvendigt):	690 mm
Hovedkassens bruttovægt (udvendigt):	18470 g
Hovedkassens bredde (udvendigt):	364 mm
Højdejustering:	Ja
Drejelig:	Ja
Produkter pr. hovedkasse (udvendigt):	4 stk
Montering:	Klemme/bolt gennemgang
Overholdelse af bæredygtighed:	Ja
Rotationsvinkel:	360 °
Monteringssæt:	Ja
Maksimal vægtkapacitet:	18 kg
Drejelig vinkel:	180 °
Højdejusteringsområde:	158 - 406 mm
Maksimal skærmstørrelse kompatibilitet:	32 "
Antal understøttede skærme:	2
Minimal skærmstørrelse kompatibilitet:	17 "
Montering interface kompatibilitet (min.):	75 x 75 mm
Montering interface kompatibilitet (maks.):	100 x 100 mm
Forlængelsesarm (max.):	450 mm
Maksimal vægtkapacitet (pr. skærm):	9 kg
Højdejusteringstype:	Gasfjeder
Skrivebord tykkelse (min):	10 mm
Skrivebord tykkelse (maks.):	83 mm
Klemmemontering skrivebordstykkelse (maks.):	10 mm
Grommet montering skrivebordstykkelse (maks.):	83 mm
