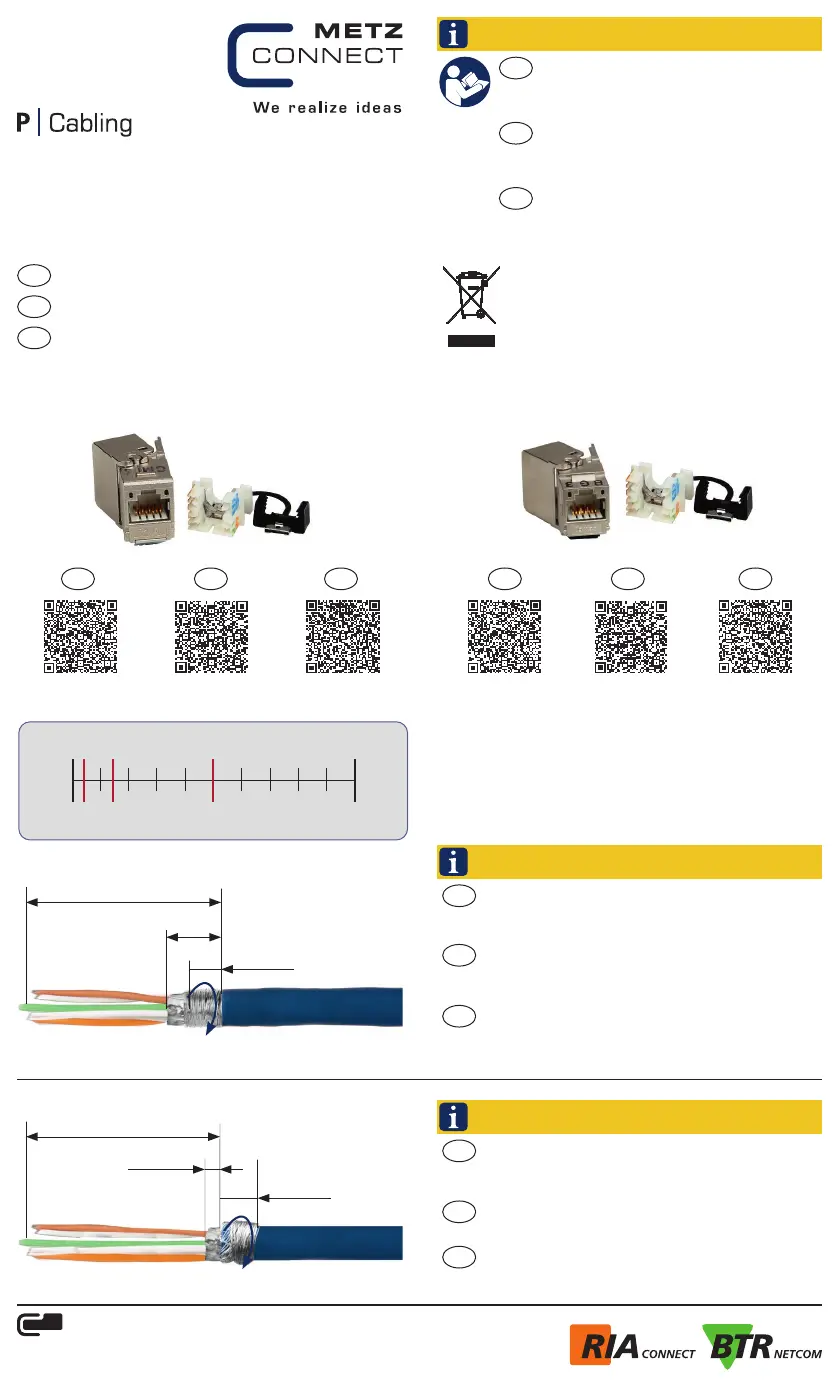

Keystone
130B21-E 180°
Modul
130 B11- E 180°
DE EN
FR
DE EN
FR
C6
A
modul / C6
A
modul K
AWG 26/1 - 22/1, AWG 26/7 - 22/7
D670 / 899425
2021-04-06
Anschlussfehler vermeiden!
Vor dem Anschluss Montageanleitung sorg-
fältig lesen!
Avoid connection errors!
Read installation instructions carefully before
connecting!
Eviter des erreurs de raccordement !
A lire attentivement avant de procéder au
raccordement !
DE
EN
FR
HINWEIS / NOTE / NOTICE
Montagehinweis für den Installateur
Mounting note for the installer
Notice d‘installation pour l‘installateur
DE
EN
FR
METZ CONNECT GmbH | Im Tal 2 | 78176 Blumberg | Germany
Phone +49 7702 533-0 | Fax +49 7702 533-433
Weitere technische Dokumentationen siehe / For more technical documentation see /
Plus de documentation technique à télécharger sur www.metz-connect.com
Kabel AWG 26!
Schirmgeflecht 5 mm über den Kabelmantel
aufbringen.
Cable AWG 26!
Wrap the braided shield 5 mm over the cable sheath.
Câble AWG 26 !
Enrouler le blindage tressé 5 mm autour du gainage.
HINWEIS / NOTE / NOTICE
DE
EN
FR
Kabel AWG 22/23!
Folienschirm 7 mm stehen lassen.
Schirmgeflecht 5 mm über den Folienschirm drehen.
Cable AWG 22/23!
Leave 7 mm of the foil shield. Wrap the braided shield
5 mm over the foil shield.
Câble AWG 22/23 !
Laisser 7 mm du blindage en feuille. Enrouler le
blindage tressé 5 mm autour du blindage en feuille.
HINWEIS / NOTE / NOTICE
DE
EN
FR
min. 25 mm
ca. 5 mm
7 mm
min. 25 mm
ca. 2 mm
ca. 5 mm
25 mm
25 mm
2 mm 7 mm
7 mm2 mm
METZ CONNECT GmbH | Im Tal 2 | 78176 Blumberg | Germany
Phone +49 7702 533-0 | Fax +49 7702 533-433
Weitere technische Dokumentationen siehe / For more technical documentation see /
Plus de documentation technique à télécharger sur www.metz-connect.com

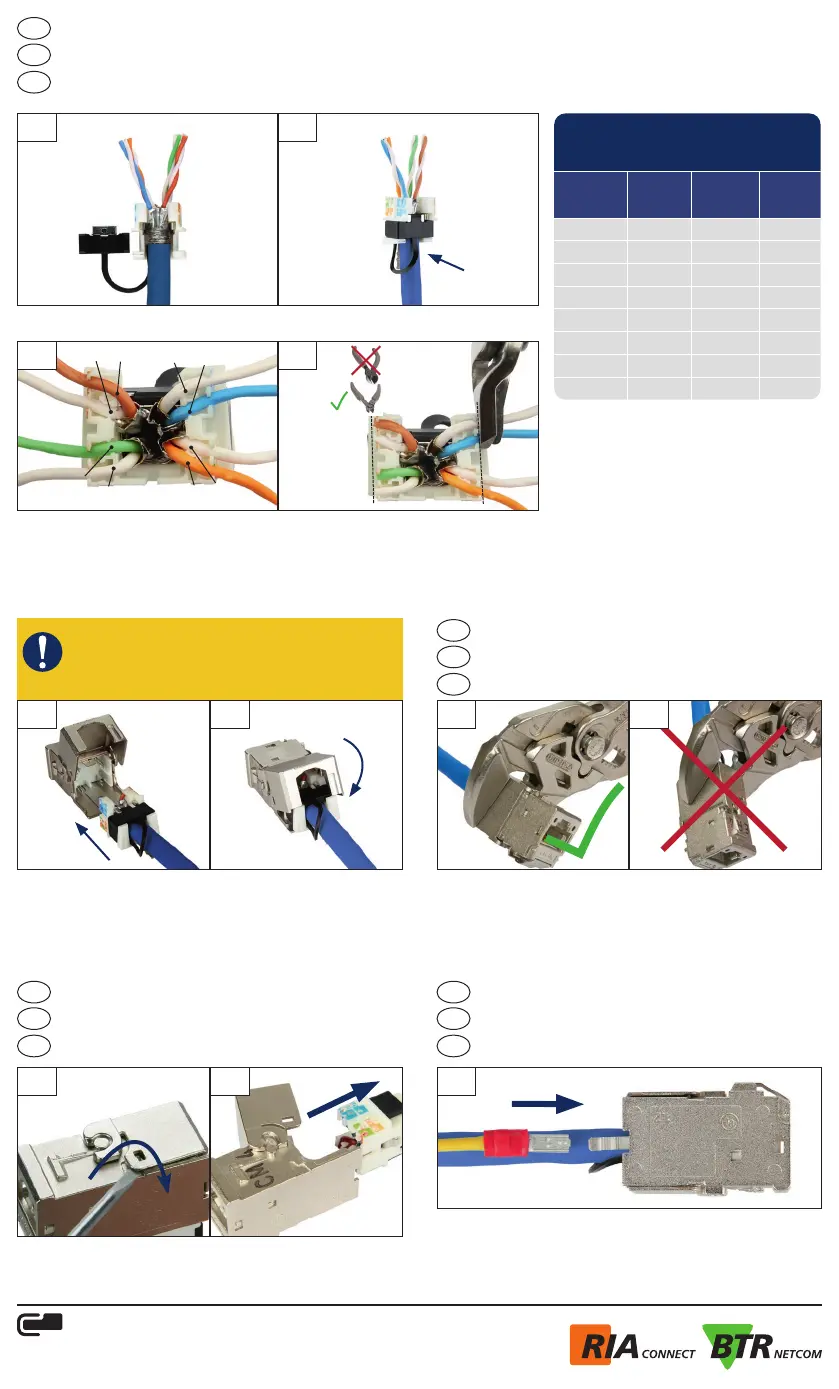

Demontage
Disassembly
Démontage
Optionaler Potentialausgleich mit 2,8 mm Flachstecker
Optional potential equalisation with 2.8 mm flat plug
Compensation de potentiel optionnelle par languette à 2,8 mm
2
3
1
2
6
3
5
4
8
7
4
5
cut flush
Nicht schräg einstecken!
Do not plug diagonally!
Ne pas insérer en diagonal !
Schließen des Moduls bei Verwendung von Werkzeug
Closing the module by using a tool
Fermeture du module en utilisant un outil
DE
EN
FR
1
DE
EN
FR
Potentialausgleich
Potential equalisation
Compensation de potentiel
DE
EN
FR
Kabelmontage T568A
Cable termination T568A
Installation d‘un câble T568A
DE
EN
FR
7
1110
8
9
Anschlussbelegung
PIN assignments
Affectation des fils
aux contacts
PIN Nr.
No.
contact no.
T568A T568B Profinet
1 WH-GN WH-OG YE
2 GN OG OG
3 WH-OG WH-GN WH
4 BU BU -
5 WH-BU WH-BU -
6 OG GN BU
7 WH-BN WH-BN -
8 BN BN
-
6
