OpDAT modul LC OpDAT modul ST

BLIND modul

KOAX modul

E-DAT modul System - Einzelmodule

E-DAT modul System - Single Port Modules

Montagehinweis / Mounting information

8599/899046

KOAX modul

BLIND modul

OpDAT modul LC OpDAT modul ST

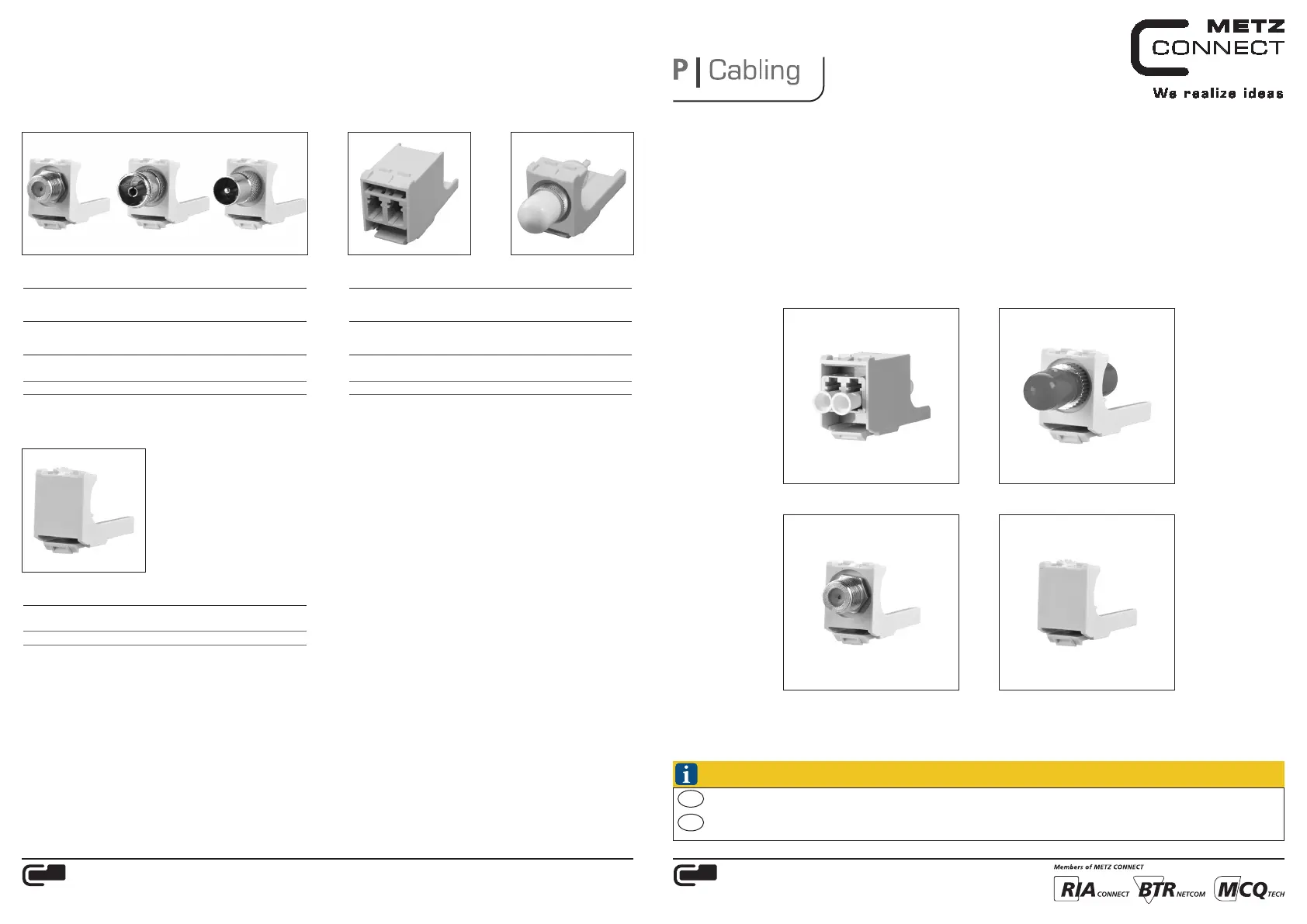

KOAX modul F/F

Bestell-Nr. / Part no 130898-01-I

KOAX modul F/IEC-Buchse / F-IEC jack

Bestell-Nr. / Part no 130898-02-I

KOAX modul F/IEC-Buchse / F-IEC plug

Bestell-Nr. / Part no 130898-03-I

Hinweis / Note

Liefereinheit/Packing Unit 10 Stück /pieces

BLIND modul

Bestell-Nr. / Part no 130898-00-I

Hinweis / Note

Liefereinheit/Packing Unit 10 Stück /pieces

OpDAT modul LC (MM)

Bestell-Nr. / Part no 15091070-I

OpDAT modul LC (SM)

Bestell-Nr. / Part no 15091071-I

OpDAT modul ST (SM/MM)

Bestell-Nr. / Part no 15091001-I

Hinweis / Note

Liefereinheit/Packing Unit 10 Stück /pieces

Zubehör

Accessories

METZ CONNECT GmbH | Im Tal 2 | 78176 Blumberg | Germany

Tel. +49 7702 533-0 | Fax +49 7702 533-433

Weitere Dokumentation siehe / additional documentation see

www.metz-connect.com

METZ CONNECT GmbH | Im Tal 2 | 78176 Blumberg | Germany

Tel. +49 7702 533-0 | Fax +49 7702 533-433

Weitere Dokumentation siehe / additional documentation see

www.metz-connect.com

Der Einbau dieser Module ist bei allen Applikationen gleich, sofern keine expliziten Montageschritte aufgeführt sind.

Unless explicit instructions specify otherwise, the installation of these modules is the same for all applications.

HINWEIS / NOTE

Konfektioniertes Kabel in die Kupplung einführen und einrasten.

Insert the cable assembly into the coupler and click into place.

Das fertig angeschlossene Modul von hinten am oberen Teil der

Modulaufnahme einhaken und nach unten einrasten.

Fasten the assembled module into the upper border of the ope-

ning and click it downwards into place.

Die leere Modulaufnahme lösen (siehe “Lösen der Modulauf-

nahme”) und die anzuschließenden Kabel von hinten durch den

Tragrahmen führen.

Release the empty module retainer (see “Releasing the module

retainer”) and feed the connecting cable through the supporting

frame from the rear.

Modulaufnahme oben auf das Modul haken und nach unten

einrasten.

Hook the module retainer onto the module at the top and click

downwards into place.

Anschließend diese Einheit an der Unterseite der Steck plätze am

Tragrahmen einhaken und nach hinten einrasten.

Now hook this unit on to the underside of the mounting posi-

tions on the supporting frame and click into place to the rear.

... Einheit aus dem Tragrahmen ziehen.

... then remove the unit from the supporting frame.

Modulaufnahme entriegeln, hierzu Sichtfenster öffnen und

einen flachen Schraubendreher in die obere Öffnung schieben

und drehen. ...

To release the module retainer, open the inspection window,

insert a flat bladed screwdriver into the upper opening and

twist, ...

Verriegelungshebel auf der Unterseite des Moduls mittels

Schraubendreher eindrücken und Modulaufnah me abnehmen.

With a screwdriver, press in the locking lever on the underside of

the module and remove the module retainer.

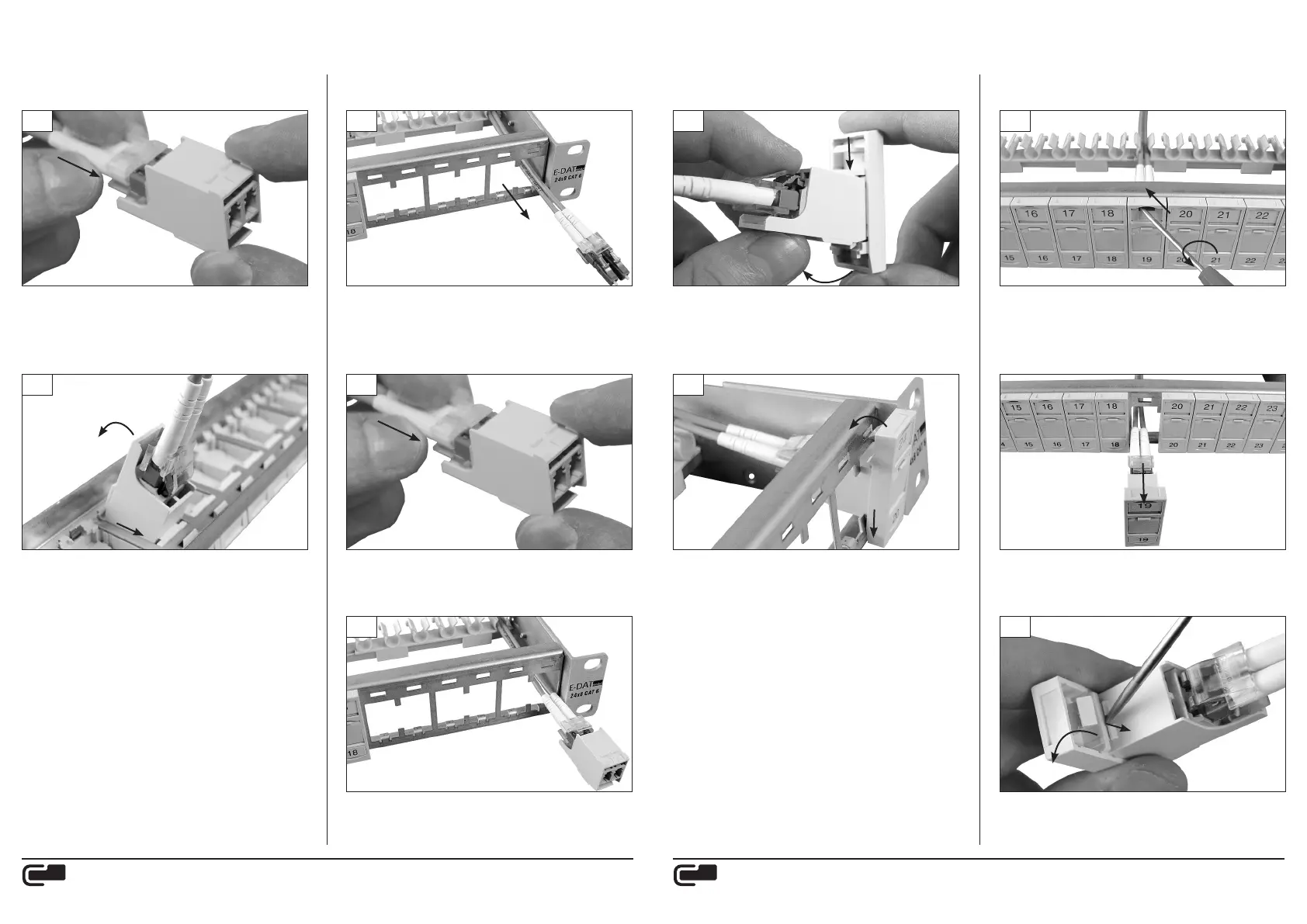

Konfektioniertes Kabel in die Kupplung einführen und einrasten.

Insert the cable assembly into the coupler and click into place.

Oberseite / top side

Unterseite / bottom side

Montage im E-DAT modul 24x8 Patchfeld

Installation into the E-DAT modul 24x8 patch panel

Einbauvariante A

Version A

Einbauvariante B

Version B

Demontage

Disassembly

METZ CONNECT GmbH | Im Tal 2 | 78176 Blumberg | Germany

Tel. +49 7702 533-0 | Fax +49 7702 533-433

Weitere Dokumentation siehe / additional documentation see

www.metz-connect.com

METZ CONNECT GmbH | Im Tal 2 | 78176 Blumberg | Germany

Tel. +49 7702 533-0 | Fax +49 7702 533-433

Weitere Dokumentation siehe / additional documentation see

www.metz-connect.com
