Side 1/4

BA SC0813_173113_pro_N;DE,GB,FR,IT 22723- - 2013.12- V04

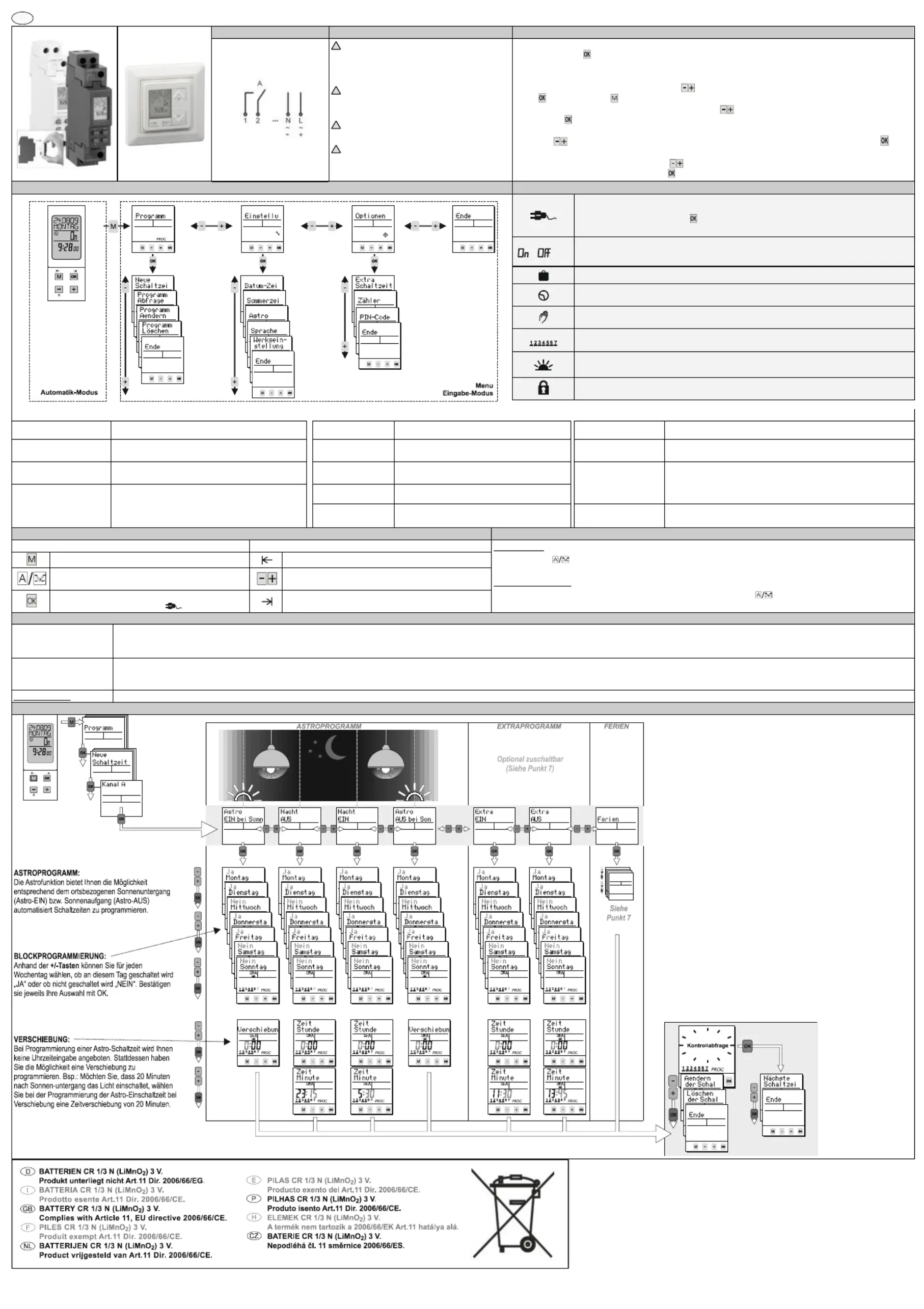

Bedienungsanleitung - Schaltuhr mit Astrofunktion - 17,5mm

Anschlussbilder

1. Sicherheitshinweise

2. Erstinbetriebnahme

Einbau und Montage dürfen nur von einer

Elektrofachkraft durchgeführt werden!

Anderenfalls besteht Brandgefahr oder die

Gefahr eines elektrischen Schlages!

Nur an die auf dem Typenschild / der Schaltuhr

angegebene Spannung und Frequenz

anschließen!

Bei Eingriffen oder Änderungen an der Schaltuhr

erlischt die Garantie!

Die Schaltuhr ist so zu installieren, dass außer-

gewöhnlich hohe Störstrahlung die Funktion

nicht beeinträchtigen kann!



Die Schaltuhr wird im Sleep-Modus ausgeliefert. Das Display ist aus.



Drücken Sie die -Taste (1 Sekunde). Die Displayanzeige erscheint.



Die Schaltuhr ist mit dem aktuellen Datum, der Uhrzeit und der europäischen

Sommerzeitregel voreingestellt.



Stellen Sie die gewünschte Sprache mit den Tasten ein und bestätigen Sie -

mit . (Hinweis: Mit der -Taste können Sie jederzeit einen Schritt zurück)



Datum, Uhrzeit und Sommerzeitregel falls nötig mit den -Tasten einstellen und

jeweils mit bestätigen.



Für die Astrofunktionalität ist es im nächsten Schritt notwendig, dass Sie Ihre Position eingeben. Wählen Sie

mit den -Tasten zwischen den Optionen „Ort“ oder „Koordinaten“. Bestätigen Sie Ihre Auswahl mit .

(Empfehlung: Positionseingabe mittels „Ort“)



Zuletzt den nächstgelegenen Ort mit den -Tasten auswählen bzw. die genauen Koordinaten Ihres

Standortes eingeben. Bestätigen Sie mit .

3. Funktionsübersicht

4. Symbolerklärungen

Netzsteckersymbol (blinkend): Befindet sich die Uhr nicht am Netz bzw. ist die Stromversorgung

unterbrochen, ist nur das blinkende Netzsteckersymbol zu sehen. Die Uhr befindet sich somit im

Batteriebetrieb. Drücken Sie die -Taste für 1 Sekunde. Die Uhr wechselt in den Automatik-

Modus.

/ / P

Kanal EIN / Kanal AUS / Permanent

Für das aktuelle Datum ist eine Ferien- / Datums-Schaltung aktiv.

Aktueller Schaltzustand beruht auf programmierter Standardschaltzeit.

Akt. Schaltzustand beruht auf manueller Umschaltung des Programms und wird durch das

gespeicherte Programm bei der nächsten Schaltzeit geändert.

Wochentage Montag ... Sonntag; im Programmier Modus zeigen Unterstriche an, welche -

Wochentage aktiviert sind.

Astrofunktion: Akt. Schaltzustand beruht - auf Sonnenunter oder -aufgang mit eventuell

programmierter Verschiebung.

Schaltuhr ist über PIN gesperrt; PIN-Eingabe erforderlich.

Menu Programm

Menu Einstellungen

Menu Optionen

Neue Schaltzeit

Siehe Punkt 8 (Schaltzeiten programmieren)

Datum

Einstellung Datum und Uhrzeit

Extraschaltzeit

Siehe Punkt 7 / 8

Programm Abfrage

Abfrage Schaltzeiten / Abfrage Speicherplätze

Sommerzeit

Sommerzeiteinstellungen

Zähler

Anzeige der Betriebsstunden und Schaltimpulse je Kanal und für

Schaltuhr gesamt

Programm Aendern

Im Menu Programm Aendern haben Sie die Möglich-

keiten programmierte Schalzeiten je Kanal zu ändern.

Astro

Einstellung der Astro-Koordinaten per

Ortsauswahl oder Koordinaten Eingabe-

PIN-Code

Sie können die Schaltuhr mit einem 4-stelligen PIN-Code sperren.

Diesen Code können Sie bearbeiten, aktivieren oder deaktivieren.

Sollten Sie ihn vergessen haben, wenden Sie sich bitte an unseren

Kundendienst.

Programm Löschen

Löschen der Schaltzeit(en). Sie haben die

Möglichkeiten alle Kanäle, einen Kanal oder einzelne

Schaltzeiten zu löschen.

Sprache

Sprachauswahl

Werksein-

stellungen

Zurücksetzen auf Auslieferungszustand. Datum,

Uhrzeit und Schaltzeiten gehen verloren

5. Tastenfunktion

6. Kanal ON

ONON OFF

OFF

OFFOFF

/ Permanent P

Automatikmodus

Eingabemodus

Kanal ON

ONON OFF

OFF

OFFOFF

Durch Druck der -Taste können Sie Kanäle manuell schalten. Diese manuelle Schaltung wird durch das Hand-

Symbol dargestellt und bleibt bis zur nächsten programmierten Schaltung gültig.

Permanentschaltung

Permanentschaltung durch 3 Druck auf die entsprechende Kanal- -Sek. taste . Kanal ist dauernd an bzw. dauernd

aus. Schaltzustand bleibt bis zur erneuten manuellen Umschaltung (3- -Sek. Druck) erhalten.

Wechsel von Automatik-Modus in den Eingabe-Modus.

Zurück-Funktion (Eine Ebene zurück).

Ein- oder Ausschalten eines Kanals bis zur nächsten

programmierten Schaltzeit.

Auswahlmöglichkeit zwischen verschiedenen Optionen.

Verändern der blinkenden Stelle.

Aktivieren der Schaltuhr durch Betätigen länger als

1 Sekunde (Ohne Netzspannung

Bestätigen der Auswahl oder der Programmierung

7. Ferienschaltzeit / Extraschaltzeit / Reset

Ferien

[Ferienschaltzeit]

Pro Kanal steht die Eingabe einer Ferienzeit zur Verfügung. Sie haben die Möglichkeiten einen Zeitraum (tageweise) permanent auszuschalten (Ferien AUS) oder permanent einzuschalten (Ferien EIN).

Die Auswahl Ferien wird im Menu Neue Schaltzeit nicht mehr angeboten, wenn die Ferienschaltung bereits verwendet wird. Die Ferienschaltzeit kann dann über das Menu Programm Aendern oder Menu Programm Löschen

bearbeitet werden. (Siehe Punkt 8)

Extra Schaltzeit-

[Extraprogramm]

Zusätzlich zum Astroprogramm (Astroschaltzeiten + „Nacht-Schaltzeiten“) haben Sie die Möglichkeit weitere Schaltzeiten einzugeben. Diese, so genannten Schaltzeiten, müssen Sie vorab im Menu Optionen unter dem Punkt -Extra

Extra-Schaltzeiten aktivieren. Die Extra-Schaltzeiten sind Standard Wochenschaltzeiten. Extra- -Schaltzeiten bieten Ihnen die Möglichkeit Ihr Astroprogramm um zusätzliche Schaltzeiten zu erweitern oder die Uhr als „normale“

Wochenuhr zu nutzen. Nach Aktivierung finden Sie die Extra-Schaltzeiten in der Auswahl der Schaltfunktionen (Siehe Punkt 8).

Reset- Funktion

Betätigen Sie gleichzeitig alle 4 Fronttasten für 2 Sekunden. Die Schaltuhr wird zurückgesetzt. Schaltzeiten werden nicht gelöscht! Datum und Uhrzeit werden gelöscht > Ansonsten wie Erstinbetriebnahme.-

8. Schaltzeiten programmieren / Programmierung der Schaltzeiten

BA SC0813_173113_pro_N;DE,GB,FR,IT 22723- - 2013.12- V04

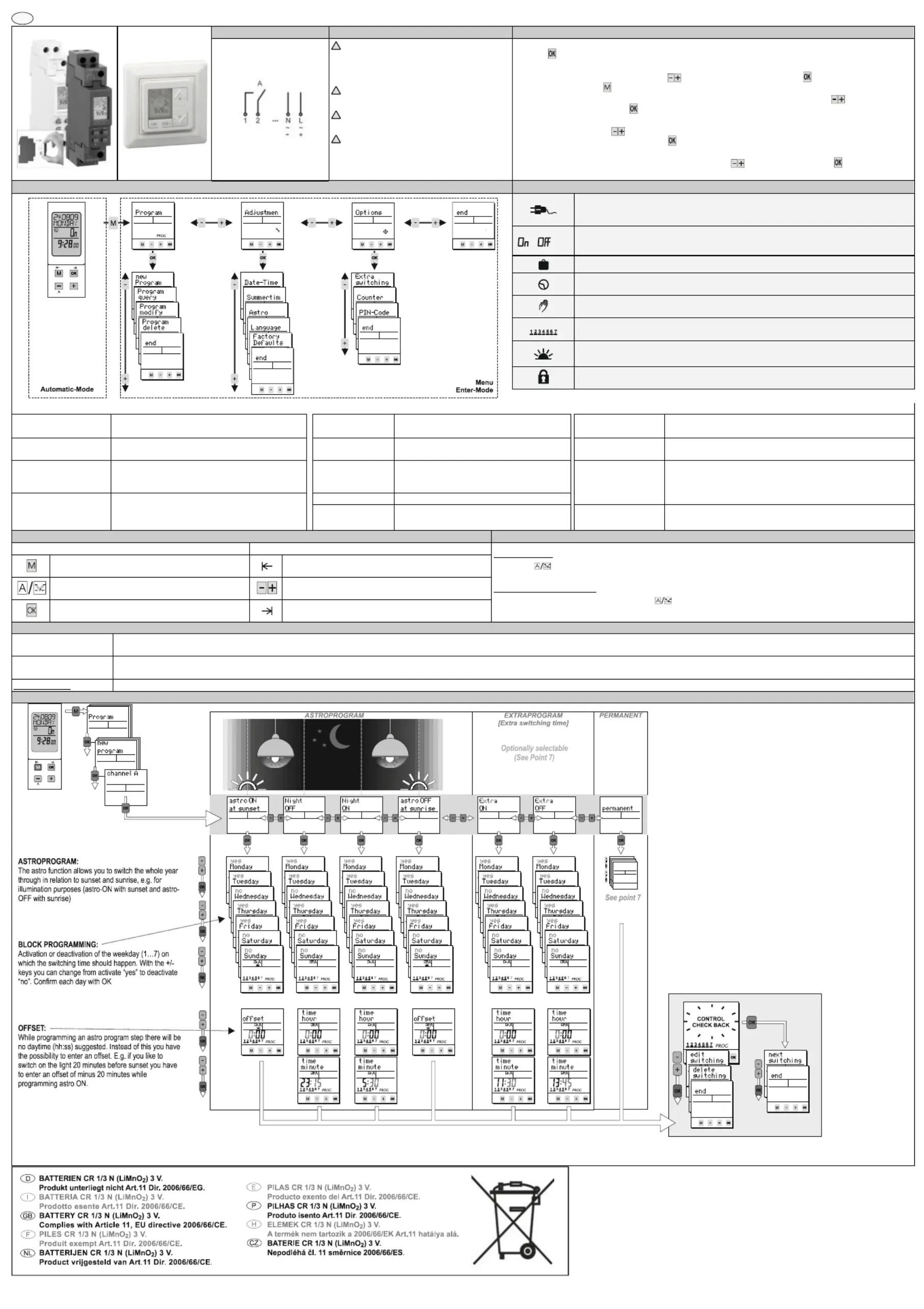

Instruction Manual - Time switch with Astro function - 17,5 mm

Connection diagram

1. Safety instructions

2. Initial operation

The installation and assembly of electrical

equipment must be only carried out only by a

skilled Person! Otherwise fire danger or danger

of an electric shock exists!

nnect the supply voltage/frequency as stated

on the product label!

Warranty void if housing opened by

unauthorised person!

The electronic circuit is protected against a wide

range of external influences. Incorrect operating

may occur if external influences exceed certain

limits!



The time switch is delivered in sleep-mode, the display is switched off.



Press -button for 1 second.



The current date and time is already programmed and European daylight savings time is activated.



Select the desired language by pressing -buttons and confirm it by pressing .

(Remark: By pressing you move one step backwards from the current position)



If required, date, time and daylight savings time mode can be adjusted also by pressing -buttons and a

subsequent confirmation with .



When using the astro function it is obligatory to enter the geographical position of the place of the installation of

the device. Choose with -buttons between „location“ (pre-defined cities) and „position“ (longitude and

latitude). Confirm your choice again with . (The easiest way is choosing a pre defined city within the -

„locations“- menu.)



Enter the nearest city or the geographical coordinates with -buttons and confirm with

3. Menu overview

4. Symbol legend

Power plug symbol (flashing): While the power supply is disconnected, the display shows a

power plug symbol (flashing). The time switch is then operated in the reserve mode. Press OK-

button for 1 sec. to “wake up” the time switch.

/ / P

Channel is switched ON / Channel is switched OFF / Permanent

For the current date the “holiday program” / “permanent by date” is activated

Standard programming step

Current state is based on a manual over ride. The state will be cancelled with the next -

programming step.

Days of the week Monday, Tuesday, ... Sunday;

The underscores indicate if the program is active for the days above.

Astro function: Current state is based on a sunrise or sunset taking into account an optionally

adjusted Offset.

The time switch is locked; to unlock the device the PIN has to be entered.

Menu Program

Menu Adjustment

Menu Options

New program

See point 8 (New program)

Date-Time

Adjustment of date and time

Extra

switching time

See point 7/8

Program query

To query the programming steps and remaining

memory locations

Summertime

Adjustment of the daylight saving time mode

Counter

Displays the hour counter and pulse counter for each channel and the

time switch itself.

Program modify

Within Program modify each single switching time can

be modified.

Astro

Adjust your geographical position with pre-

defined choice of regions/countries and cities or

with longitude, latitude and time zone.

PIN-Code

The time switch can be locked with a 4 Code. The code can -digit PIN-

be adjusted, activated and

deactivated. If you have forgotten the Code

please call customer service.

Program delete

Deletion of switching time(s). The program for all

channels, single channels and single programming

steps within on channel can be deleted.

Language

Choice of languages

Factory

Defaults

Reset to the state of delivery. Date, time and

switching program will be lost!

5. Key function

6. Channel ON

ONON OFF

OFF

OFFOFF

PP/ Permanent

Automatic- Mode

Menu / Enter-Mode

Channel

ONON FF

FFFF

O O

By pushing buttons a manual switch of the channels take place. The resulting switching status is marked with the -

hand-symbol and remains until the next programming step occurs. (temporary over-ride)

Permanent switching status

By pressing the corresponding channel button for more than 3 sec. t he channel is permanently switched ON or

OFF. The status remains until the next manual switching occurs (> 3 sec.). (permanent over-ride)

To access the Enter-mode (program, adjustments,

options) from the automatic-mode

To revert to the beginning of the current (sub ) menu -

To switch the channel ON or OFF until the next

programming step occurs.

To adjust the flashing digit. To scroll through a choice

To activate the time switch when operated without power

supply.

To confirm the selection or the entered data.

7. Program permanent / Extra switching time / Reset

Permanent

One permanent by date programming step (holiday function) for each channel is possible. During the desired period (The function is valid for the whole days) the channel can be switched off (permanent off) or on (permanent on).

The choice permanent will not be offered anymore within the menu new program when already in use. The switching time can be modified and deleted within Program modify and Program delete respectively. (See Point 8)

Extra

switching time

You can program further “extra” switching times e.g. if you like to use a channel of the time switch for a non-“Astro lighting-application”. You have to activate the “extra switching times” within the menu Options. The “extra switching

times” works like a standard weekly program (ON / OFF). After activating the “extra switching time” it will be offered within the programming menu “new program”. (See Point 8)

Reset- Function

Press all front keys for 2 seconds. The time switch is reset. The values for date and time will be deleted and have to be re-entered. The switching program has not been deleted!

8. New program
