Side 1/4

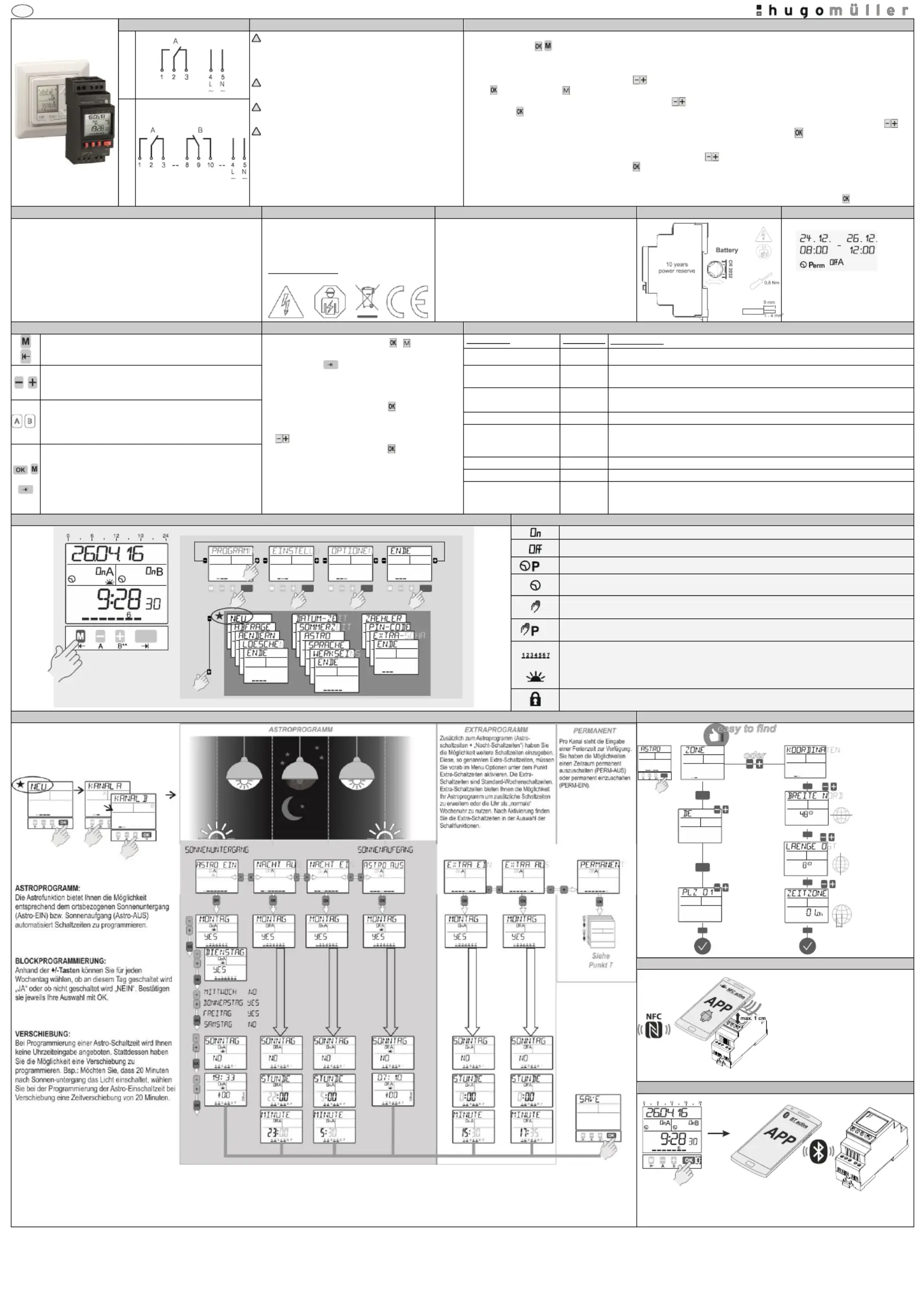

www.hugo-mueller.de BA SC18x4easy SC28x3pro4 MP;de,en, , 23756 - 9 7 4 fr it –201 .0 V0

(1) Option

Bedienungsanleitung Digitale Zeitschaltuhr Astro– [SC18.x4 easy/ 1704x4 easy/ SC28x3 pro4 / 1724x3pro4 /173113 easy]

Anschlussbilder

1. Sicherheitshinweise

2. Erstinbetriebnahme

1 Kanal

Einbau und Montage dürfen nur von einer

Elektrofachkraft durchgeführt werden! Anderenfalls

besteht Brandgefahr oder die Gefahr eines elektrischen

Schlages!

Nur an die auf dem Typenschild / der Schaltuhr

angegebene Spannung und Frequenz anschließen!

Bei Eingriffen oder Änderungen an der Schaltuhr erlischt

die Garantie!

Die Schaltuhr ist so zu installieren, dass außer-

gewöhnlich hohe Störstrahlung die Funktion nicht

beeinträchtigen kann!



Die Schaltuhr wird im Power-Fail-Modus ausgeliefert. Das Display ist aus.



Drücken Sie die -Taste. Die Displayanzeige erscheint. /



Die Schaltuhr ist mit dem aktuellen Datum, der Uhrzeit und der europäischen

Sommerzeitregel voreingestellt.



Stellen Sie die gewünschte Sprache mit den -Tasten ein und bestätigen Sie

mit . (Hinweis: Mit der -Taste können Sie jederzeit einen Schritt zurück)



Datum, Uhrzeit und Sommerzeitregel falls nötig mit den -Tasten einstellen und

jeweils mit bestätigen.



Für die Astrofunktionalität ist es im nächsten Schritt notwendig, dass Sie Ihre Position eingeben. Wählen Sie mit den -

Tasten zwischen den Opt Zone ionen „ “ oder „Koordinaten“. Bestätigen Sie Ihre Auswahl mit .

(Empfehlung: Positionseingabe mittels „Zone“)



Im nächsten Schritt wählen Sie die nächstgelegene Zone mit den -Tasten aus bzw. die genauen Koordinaten Ihres

Standortes. Bestätigen Sie Ihre Auswahl mit .



Zuletzt entscheiden Sie ob Sie die Astroschaltzeiten (ohne Offset-Zeit) bereits für die ganze Woche aktivieren möchten

(Auswahl „Astro vorprogrammiert“) oder ob Sie die Astrofunktion zu einem späteren Zeitpunkt individuell programmieren

m -Taste ab. öchten (Auswahl „Astro nicht vorprogrammiert“). Schließen Sie die Inbetriebnahme mit Bestätigung der

2 Kanal

3. Technische Daten

4. Service

5. Bestimmungsgemäße Verwendung

6. Batterie

7. Permanent

Anschlussspannung

Siehe Gerät

Kontaktwerkstoff (115V / 230V)

AgSnO

Kontaktwerkstoff (12V / 24V)

AgNi

Schutzart

IP 20 nach DIN EN 60529

Umgebungstemperatur

- 30°…+55°

Wirkungsweise

1 BSTU

Verschmutzungsgrad

Bemessungsstoßspannung

4 kV

Standard

DIN EN 60730-1/DIN EN 60730-2-7

CFL, L ED

Geeignet für moderne Leuchtmittel

Hugo Müller GmbH & Co KG

Karlstraße 90

DE-78054 VS-Schwenningen

+49 7720 80836

www.hugo-mueller.de

Das Gerät ist zur Verwendung für folgende Aufgaben

vorgesehen: Beleuchtungen im privaten und gewerblichen

Bereich, Straßen- und Schaufensterbeleuchtung, Steuerung

von Lüftungen, Motoren, Pumpen, Anlagen und

Anwesenheitssimulation etc.. Das Gerät ist ausschließlich

zum Einsatz in trockenen Räumen geeignet. Das Gerät ist

nicht geeignet für sicherheitsrelevante Aufgaben, wie z.B.

Fluchttüren, Brandschutzeinrichtungen etc.



Permanent Ein / Aus

8. Tastenfunktion

9 Bedienhinweis .

10. Weitere Einstellungen

1. Wechsel vom Automat -Modus in den Eingabe-Modus. ik

2. Zurück-Funktion (Eine Ebene zurück)



Gangreserve (ohne Netz): Taste betätigen, das /

Display schaltet ein.



Mit der Taste gelangen Sie in der

Programmierung immer einen Schritt / eine Ebene

zurück.



Am Schluss einer kompletten Eingabe erscheint

Ende. Bestätigen sie Ende mit wechseln Sie zum

Automatik-Modus zurück.



Am Schluss mancher Eingaben können Sie mit den

-Tasten zwischen Ende oder wählen. Weiter

Bestätigen Sie mit der -Taste werden die Weiter

Daten übernommen und Sie wechseln zum Anfang

der Eingabe zurück.



Bei Auswahl/Bestätigung von Ende während der

Eingabe, geht die Uhr ohne Übernahme der Daten in

den Automatik-Modus.

Menü-Punkt

Hauptmenü

Anwendungen

Programm Abfrage

Programm

Abfrage Schaltzeiten / Abfrage Speicherplatz

1. Eingabe-Modus: Auswahlmöglichkeit zwischen

verschiedenen Optionen.

2. Eingabe-Modus: Verändern der blinkenden Stelle.

Programm L öschen

Programm

Löschen der Schaltzeit( ). Sie haben die Möglichkeiten alle Kanäle, einen Kanal oder en

einzelne Schaltzeiten zu löschen.

Datum Zeit-

Einstellungen

Einstellung Datum und Uhrzeit

1. Automat -Modus: Ein- oder Ausschalten eines Kanals bis ik

zur nächsten programmierten Schaltzeit.

2. Automatik-Modus: Tastendruck länger als 3 sec. =

Permanentschaltung

Sommerzeit

Einstellungen

Sommerzeiteinstellungen

Sprache

Einstellungen

Sprachauswahl

1. Aktivieren der Schaltuhr durch Betätigen einer der Tasten

(Ohne Netzspannung).

2. Bestätigen der Auswahl oder der Programmierung (Eine

Ebene tiefer).

Werkseinstellungen

Einstellungen

Zurücksetzen auf Auslieferungszustand

Zähler

Optionen

Anzeige der triebsstunden und Schaltungen je Kanal und für die Schaltuhr gesamt Be

PIN-Code

Optionen

Sie können die Schaltuhr mit einem 4-stelligen PIN-Code sperren. Diesen Code

können Sie bearbeiten, aktivieren oder deaktivieren. Sollten Sie ihn vergessen haben,

wenden Sie sich bitte an unseren Kundendienst

. Funktionsübersicht 11

. Symbolerklärung 12

OKOK

**Bei 2 Kanal-

Ausführung

OKOK OKOK OKOK OKOK

Kanal eingeschaltet Programmierung EIN /

Kanal ausgeschaltet Programmierung AUS /

erm

Für das aktuelle Datum ist eine Ferien- / Datums-Schaltung aktiv.

Aktueller Schaltzustand beruht auf programmierter Standardschaltzeit .

Akt. Schaltzustand beruht auf manueller Umschaltung des Programms und wird durch das

gespeicherte Programm bei der nächsten Schaltzeit geändert.

erm

Akt. Schaltzustand beruht auf manueller Umschaltung und bleibt permanent erhalten, bis manuell

zurückgesetzt wird.

Wochentage Montag ... Sonntag; im Programmier-Modus zeigen Unterstriche an, welche

Wochentage aktiviert sind.

Astrofunktion: Akt. Schaltzustand beruht auf Sonnenunter - oder -aufgang mit eventuell

programmierter Verschiebung.

Schaltuhr ist über PIN gesperrt; PIN-Eingabe erforderlich.

13. Schaltzeiten programmieren / Programmierung der Schaltzeiten

14. Astro Einstellungen

Zone = Land

PLZ = Postleitzahl

GMT

W E

GMT

OKOK

15. Programmierung über NFC (1)

. Programmierung über Bluetooth (1)16

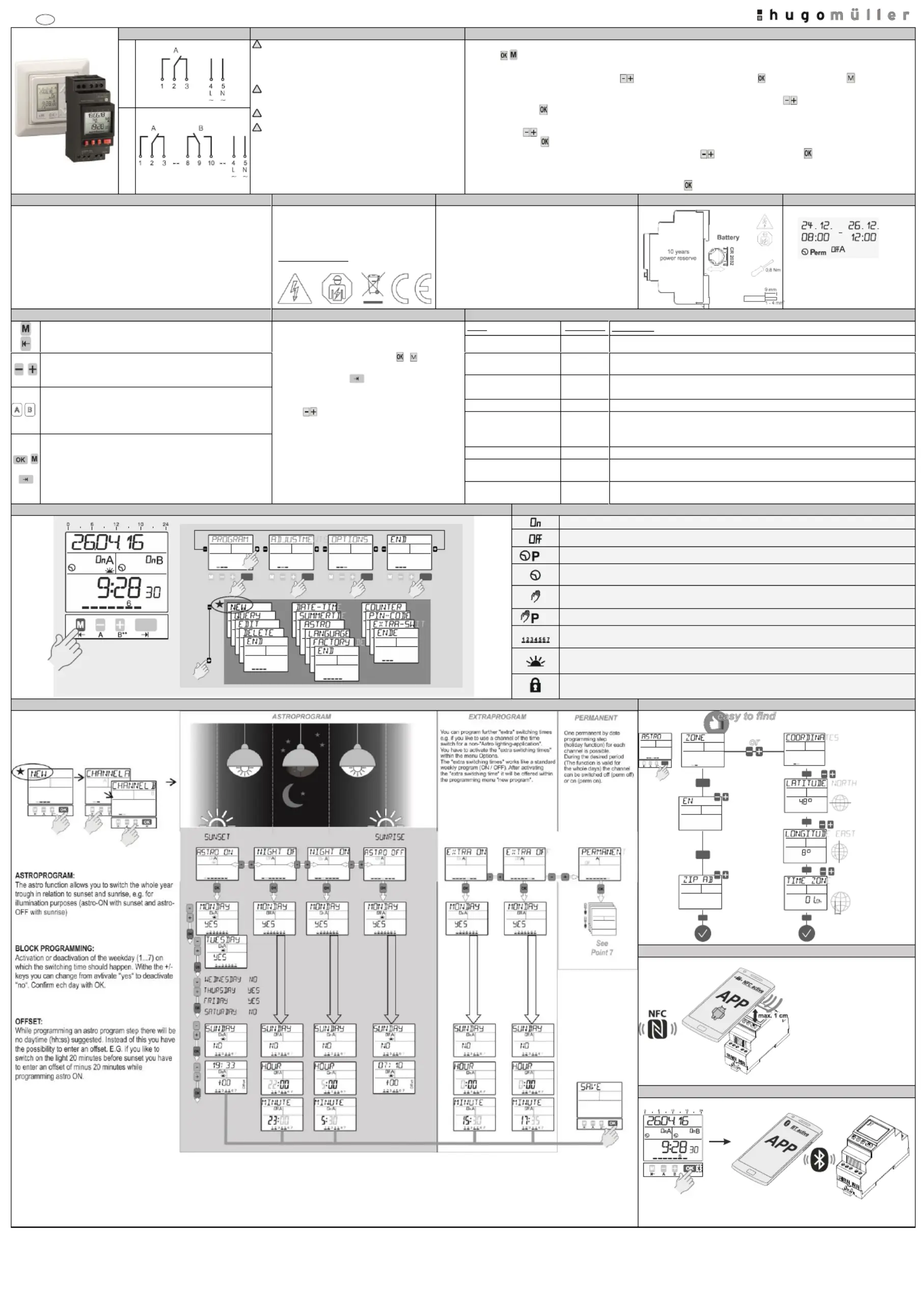

www.hugo-mueller.de BA SC18x4easy SC28x3pro4 MP;de,en, , 23756 - 9 7 4 fr it –201 .0 V0

Option

Instruction Manual Time switch Astro– [SC18.x4 easy/ 1704x4 easy/ SC28x3 pro4 / 1724x3pro4 /173113 easy]

Connection diagram

1. Safety instructions

2. Initial operation

1 channel

The installation and assembly of electrical equipment

must be only carried out only by a skilled Person!

Otherwise fire danger or danger of an electric shock

exists!

Connect the supply voltage/frequency as stated o n the

product label!

Warranty void if housing opened by unauthorised person!

The electronic circuit is protected against a wide range of

external influences. Incorrect operating may occur if

external influences exceed certain limits



The time switch is delivered in sleep-mode, the display is switched off.



Press -button to wake it up. /



The current date and time is already programmed and European daylight savings time is activated.



Select the desired language by pressing - buttons and confirm it by pressing . (Remark: By pressing you move one

step backwards from the current position)



If required, date, time and daylight savings time mode can be adjusted also by pressing -buttons and a subsequent

confirmation with .



When using the astro function it is obligatory to enter the geographical position of the place of the installation of the devic e.

Choose with - defined zip codes Coordinatesbuttons between „Zone“ (pre ) and „ “ (longitude and latitude). Confirm your

choice again with . (The easiest way is choosing a predefined zip code Zone -men u.) within the „ “



Enter the nearest zip code or the geographical coordinates with -buttons and confirm with



Finally, you can activate the Astro-program for the whole week (no offset) by prepconfirming “Astro rogrammed”! If you

choose “Astro not preprogrammed” you can individually program the Astro -function later in the programming menu. To

complete the initial operations confirm your choice with the button.

2 channels

3. Technic d a al at

4. Service

5. Intended use

6. Battery

7. Permanent

Supply voltage

See device

Contact material (115V / 230V)

AgSnO

Contact material (12V / 24V)

AgNi

Type of protection

IP 20 to DIN EN 60529

Permitted ambiet temperature

- 30°…+55°

Mode of oeration

1 BSTU

Degree of contamination

Rated surge voltage

4 kV

Standard

DIN EN 60730-1/DIN EN 60730-2-7

CFL, LED

Ideal for modern lamps

Hugo Müller GmbH & Co KG

Karlstraße 90

DE-78054 VS-Schwenningen

+49 7720 80836

www.hugo-mueller.de

The device fits for the particular use of the following tasks:

Illumination of private and industrial areas, street and shop-

window lightening, regulation of air conditioning, flushing,

motors, pumps, plants and machinery as well as to

simulate presence etc.

Operate the device in a dry room only! The installation must

be in accordance with the instruction manual. The device is

not qualified for security relevant tasks such as emergency

doors, fire protection equipment



Permanent OFF ON /

8. Key function

9. Handling advice

10. Additional adjustments

1. To access the Enter-mode from t he automatic-mode.

2. To revert to the beginning of the current (sub-) menu.



The time switch is programmable without external

power supply after pressing the -button. /



To revert one step or one level back while in the

Enter-Mode press



After completion of a (sub-) menu confirming end

will return the device into the automatic-mode.



With - the choice changes from to end

continue continue. By confirming the time

switch returns to the beginning of the current (sub-)

menu.



When confirming end before completion, the time

switch returns to the automatic-mode without

saving the entered data.

Main menu

Application

Program query

Program

To query the programming steps and remaining mem ory locations

1. To adjust the flashing digit.

2. To scroll through a choice

Program d elete

Program

Deletion of switching time(s). The program for all channels, single channels and single

programming steps within on channel can be deleted.

Date Time-

Adjustment

Adjustment of date and time

1. Automatic-mode: T o switch the channel ON or OFF until

the next programming step occurs.

2. Automatic-mode: A push longer than 3 sec. = Permanent

switching status.

Summertime

Adjustment

Adjustment of the daylight saving time mode (ON/OFF)

Language

Adjustment

Choice of languages

1. To activate the time switch when operated without power

supply.

2. To confirm the selection or the entered data.

Factory Defaults

Adjustment

Reset to the state of delivery.

Counter

Options

Displays the hour counter and pulse counter for each channel and the time switch

itself.

PIN-Code

Options

The time switch can be locked with a 4-digit PIN-Code. The code can be adjusted,

activated and deactivated. If you have forgotten the Code please call customer service.

Menu overview 11.

12. Symbol legend

OKOK

**At 2 channel-

version

OKOK OKOK OKOK OKOK

Channel is switched ON

Channel is switched OFF

erm

For the current da te the “holiday program” / “permanent by date” is activated

Standard programming step

Current state is based on a manual over-ride. The state will be cancelled with the next programming

step.

erm

Current state is based on a manual override. The state is permanent until terminated manual.

Days of the week Monday, Tuesday, ... Sunday;

The underscores indicate if the program is active for the days above.

Astro function: Current state is based on a sunrise or sunset taking into account an optionally adjusted Offset.

The time switch is locked; to unlock the device the PIN has to be entered.

13. New program

14. Astro adjustment

Zone = country

ZIP = zip code

GMT

W E

GMT

OKOK

15. Programming via NFC (1)

16. Programming via Bluetooth (1)

Produkt Specifikationer

Mærke:	Mueller
Kategori:	bryter
Model:	SC 28.13 pro4

Har du brug for hjælp?

Hvis du har brug for hjælp til Mueller SC 28.13 pro4 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

bryter Mueller Manualer

Mueller SC 58.07 pro Manual

17 August 2025

Mueller SC 28.13 pro4 Manual

17 August 2025

Mueller SC 08.13 pro Manual

17 August 2025

Mueller VS 10.18 Manual

17 August 2025

bryter Manualer

Nyeste bryter Manualer

D-Link DGS-1100-24V2 Manual

18 August 2025

D-Link DXS-1210-12SC Manual

18 August 2025

D-Link DGS-1100-18PV2 Manual

18 August 2025

D-Link DES-1210-52 Manual

18 August 2025

D-Link DGS-1100-08PV2 Manual

18 August 2025

LevelOne IGS-2108 Manual

17 August 2025

D-Link DGS-1100-26MPPV2 Manual

17 August 2025

ZyXEL PoE12-3PD Manual

17 August 2025

Advantech EKI-9512E Manual

17 August 2025

D-Link DGS-1100-10MPPV2 Manual

17 August 2025
