Gebruikershandleiding
T 785
AV Surround Sound Receiver
1. Lees de instructies - Alle veiligheids- en bedieningsinstructies moeten
worden doorgelezen, voordat het product wordt gebruikt.
2. Instructies bewaren - De veiligheids- en bedieningsinstructies
moeten worden bewaard voor toekomstig gebruik.
3. Volg de waarschuwingen op - Alle waarschuwingen op het product
en in de bedieningsinstructies moeten worden opgevolgd.
4. Volg de instructies - Alle bedienings- en gebruiksinstructies moeten
worden opgevolgd.
5. Reinigen - Trek de stekker van dit product uit het stopcontact
alvorens het te reinigen. Gebruik geen vloeibare reinigingsmiddelen of
spuitbussen. Gebruik een vochtige doek voor het reinigen.
6. Hulpstukken - Gebruik nooit bevestigingen die niet door de fabrikant
van dit product worden aangeraden, aangezien zij gevaar kunnen
opleveren.
7. Water en vocht - Gebruik dit product niet in de buurt van water,
bijvoorbeeld een bad, een bak water of de gootsteen, in een vochtige
kelder of in de buurt van een zwembad of iets dergelijks.
8. Accessoires - Plaats het product niet op een onstabiele wagen,
rek, driepoot, steun of tafel. Het product kan vallen en ernstig letsel
veroorzaken bij een kind of volwassene. Ook kan het product ernstig
beschadigd worden. Zet het product alleen op een wagen, rek,
driepoot, steun of tafel die door de fabrikant wordt aangeraden of
bij het product wordt verkocht. Bij het opstellen van het product
moeten de instructies van de fabrikant worden gevolgd en moet een
bevestiging worden gebruikt die door de fabrikant wordt aangeraden.
9. Wagen - Bij het verplaatsen van het product en wagen moet voorzichtig
te werk worden gegaan. Door snel stoppen, te veel kracht
uitoefenen en onregelmatige oppervlakken kunnen het
product en wagen kantelen of omvallen.
10. Ventilatie - Gleuven en openingen in de behuizing dienen voor
ventilatie en een betrouwbare werking van het product. Ook
beschermen zij het product tegen oververhitting. Deze openingen
mogen niet worden verstopt of afgedekt. Deze openingen mogen
nooit worden geblokkeerd door het product op een bed, bank, mat
of iets dergelijks te plaatsen. Dit product mag niet in een omsloten
plaats worden gezet, zoals een boekenkast of rek, tenzij er voor een
goede ventilatie wordt gezorgd of de instructies van de fabrikant zijn
opgevolgd.
11. Vermogensbronnen - Dit product mag alleen worden aangesloten
op het soort vermogensbron dat op het etiket staat aangegeven en
worden aangesloten op een geaard stopcontact dat rechtstreeks
is aangesloten op het lichtnet. Indien u niet zeker weet welke
vermogensbron in uw huis wordt gebruikt, neem dan contact op met
de dealer of het plaatselijke elektriciteitsbedrijf.
12. Bescherming van netsnoer - Netsnoeren moeten zo worden gelegd
dat er niet op kan worden gestapt en dat ze niet klem kunnen raken
door voorwerpen die erop of ertegen worden geplaatst. Er moet met
name op de ligging worden gelet bij de stekkers, bij de aanvullende
stopcontacten en bij het punt waar de kabels uit het product komen.
13. Netvoedingsstekker - Wanneer de netvoedingsstekker of een
apparaat-coupler als het uitschakelapparaat dienst doet, dan moet het
uitschakelapparaat altijd in goede staat worden gehouden.
14. Aarding buitenantenne - Als er een buitenantenne of een
kabelsysteem op het product is aangesloten, dan moet de antenne
of het kabelsysteem zijn geaard. Op deze manier wordt er een zekere
mate van bescherming geboden tegen spanningspieken en statische
ontladingen. Artikel 810 van de National Electrical Code (ANSI/NFPA
70) bevat informatie over het op de juiste manier aarden van de mast
en de draagconstructie, het aarden van de aansluitdraad op een
antenne-ontladingseenheid, de afmeting van de aardingsconnectoren,
de locatie van de antenne-ontladingseenheid, de verbinding met de
aardelektroden en de vereisten voor de aardelektrode.
OPMERKING VOOR INSTALLATEUR VAN CATV-SYSTEEM
Deze opmerking dient als herinnering voor de installateur van het CATV-
systeem dat hij Section 820-40 van de National Electrical Code (nationale
elektrische code) dient op te volgen. Deze code schrijft voor dat de
aardingskabel op het aardingssysteem van het gebouw moet worden
aangesloten en wel zo dicht als praktisch mogelijk bij het punt waar de
kabel het gebouw binnenkomt.
15. Bliksem - Ter extra bescherming van dit product tijdens onweer of
wanneer het langere tijd niet gebruikt zal worden, moet de stekker
uit het wandstopcontact worden getrokken en de antenne of het
kabelsysteem worden losgekoppeld. Op deze manier wordt voorkomen
dat het product wordt beschadigd door onweer en stroompieken.
16. Hoogspanningskabels - Een buitenkabelsysteem mag niet in
de buurt van hoogspanningskabels of andere elektrische licht-
of vermogenscircuits worden geplaatst. Een dergelijk systeem
mag ook niet zodanig worden geplaatst dat het met deze kabels
of circuits in aanraking kan komen. Bij het installeren van een
buitenantennesysteem moet er zorgvuldig op worden gelet dat
dergelijke hoogspanningskabels of circuits niet worden aangeraakt,
aangezien dit dodelijke gevolgen kan hebben.
17. Overbelasting - Belast stopcontacten, verlengsnoeren en ingebouwde
aanvullende stopcontacten niet te hoog, omdat dit kan leiden tot brand
of elektrische schok.
18. Open vuur - Er mag geen open vuur, zoals aangestoken kaarsen, op
het product worden geplaatst.
19. Voorwerpen en vloeistof - Duw nooit voorwerpen via openingen
in dit product, omdat zij gevaarlijke spanningsdelen kunnen raken of
kortsluiting kunnen veroorzaken met brand of een elektrische schok tot
gevolg. Mors nooit vloeistof op dit product.
20. Koptelefoon - Een te hoge geluidsdruk uit oor- en koptelefoons kan
gehoorverlies veroorzaken.
21. Beschadigingen waarvoor onderhoud nodig is - Trek de
stekker uit het stopcontact en laat het onderhoud over aan erkend
onderhoudspersoneel indien de volgende omstandigheden zich
voordoen:
a. Het netsnoer of de stekker is beschadigd.
b. Er is vloeistof op het product gemorst of er zijn voorwerpen in het
product gevallen.
c. Het product werd aan regen of water blootgesteld.
d. Het product werkt niet naar behoren wanneer de
bedieningsinstructies worden opgevolgd. Stel alleen
die bedieningselementen af die in de instructies staan
beschreven aangezien door een onjuiste afstelling van andere
bedieningselementen schade kan ontstaan. Om het product weer
naar behoren te laten werken, zal een erkende monteur vaak een
langdurige procedure moeten uitvoeren.
e. Het product is gevallen of beschadigd geraakt.
f. Indien er een duidelijke verandering in de prestaties van het
product optreedt, zal onderhoud nodig zijn.
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
2
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
22. Vervangingsonderdelen - Indien vervangingsonderdelen nodig zijn,
let er dan op dat de monteur de vervangingsonderdelen gebruikt die
door de fabrikant zijn aangegeven of die dezelfde kenmerken hebben
als het originele onderdeel. Door niet-geautoriseerde vervangingen kan
er brand ontstaan, kunnen er elektrische schokken worden opgelopen
of kunnen andere gevaren optreden.
23. Batterijen weggooien - Neem bij het weggooien van gebruikte
batterijen de wettelijke bepalingen en regelingen in acht die in uw land
of regio van toepassing zijn.
24. Veiligheidscontrole - Na het uitvoeren van onderhoud of reparaties
aan de product, dient u de monteur te vragen veiligheidscontroles uit
te voeren om na te gaan of het product naar behoren werkt.
25. Bevestiging tegen muur of plafond - Het product mag alleen op de
door de fabrikant aanbevolen manier tegen een muur of een plafond
worden bevestigd.
WAARSCHUWING
De bliksemits met de pijlpunt in een gelijkzijdige driehoek
maakt de gebruiker erop attent dat er een niet-geïsoleerde
“gevaarlijke spanning” bestaat in de kast van het product en
dat deze spanning hoog genoeg kan zijn om gevaar voor
elektrische schokken op te leveren.
Het uitroepteken in een gelijkzijdige driehoek maakt de
gebruiker erop attent dat er belangrijke bedienings- en
onderhoudsinstructies in de documentatie bij het apparaat zijn
opgenomen.
WAARSCHUWING : OM HET RISICO VOOR BRAND EN ELEKTRISCHE
SCHOKKEN TE VERMINDEREN, MAG DIT APPARAAT NIET WORDEN
BLOOTGESTELD AAN REGEN OF VOCHT. OOK MOGEN ER GEEN
MET VLOEISTOF GEVULDE VOORWERPEN, ZOALS VAZEN, OP DIT
APPARAAT WORDEN GEPLAATST.”
DE APPARATUUR MOET VIA EEN GEAARD STOPCONTACT RECHTSTREEKS OP
HET LICHTNET WORDEN AANGESLOTEN.
WAARSCHUWING M.B.T. PLAATSING
Voor een goede ventilatie moet er een ruimte rond de unit worden gelaten
die gelijk is aan of groter is dan hieronder aangegeven. Deze ruimte moet
worden genomen van de grootste buitenafmetingen, waaronder uitsteeksels.
Linker en rechter panelen: 10 cm
Achterpaneel: 10 cm
Bovenpaneel: 50 cm
BELANGRIJKE INFORMATIE VOOR KLANTEN IN HET VERENIGD
KONINKRIJK
Snij de stekker voor de netvoeding af. Indien de aangebrachte NIET
stekker niet geschikt is voor de stopcontacten in uw huis of indien de
kabel te kort is, zorg dan voor een veilige verlengkabel of neem contact
op met uw dealer. Indien desondanks de hoofdstekker wordt afgesneden,
VERWIJDER dan DE ZEKERING en gooi de STEKKER onmiddellijk weg om
een mogelijke elektrische schok door het per ongeluk aanraken van de
netvoeding te voorkomen. Indien bij dit product geen stekker voor de
netvoeding is geleverd of indien er een moet worden aangebracht, volg
dan onderstaande instructies.
BELANGRIJK
Maak GEEN aansluiting op het grotere aansluitpunt met de letter E of met het
veiligheidssymbool voor massa of met de kleur GROEN of GROEN EN GEEL.
De draden in de netkabel van dit product hebben de volgende kleuren:
BLAUW - NEUTRAAL
BRUIN - SPANNINGVOEREND
Aangezien deze kleuren niet noodzakelijkerwijs overeenkomen met de
gekleurde markeringen voor de aansluitpunten in uw stekker, dient u als
volgt te werk te gaan:
• De BLAUWE draad moet op het aansluitpunt met de letter N of met een
ZWARTE kleur worden aangesloten.
• De BRUINE draad moet op het aansluitpunt met de letter L of met een
RODE kleur worden aangesloten.
• Bij het vervangen van de zekering mag alleen een zekering van de
juiste sterkte en een goedgekeurd type worden gebruikt. Vergeet niet
de zekeringafdekking weer terug te plaatsen.
NEEM BIJ TWIJFEL CONTACT OP MET EEN GOEDE ELEKTRICIEN.
Dit product is geproduceerd in overeenstemming met de EEG-
richtlijnen 2004/108/EEG inzake vereisten voor radio-storingen.
AANTEKENINGEN BIJ MILIEUBESCHERMING
Aan het einde van de levensduur mag dit product niet bij het
huishoudelijk afval worden gegooid. Het moet daarentegen
bij een verzamelpunt voor de recycling van elektrische en
elektronische apparatuur worden ingeleverd. Dit wordt door
het symbool op het product, in de gebruikershandleiding en
op de verpakking aangegeven.
De materialen kunnen op de aangegeven manier worden gerecycled. Door
hergebruik, het recyclen van grondstoen of andere manieren van recycling,
draagt u een belangrijk steentje bij aan de bescherming van ons milieu.
Bij het betreende gemeentekantoor kunt u navragen waar u met uw
afvalproducten terecht kunt.
NOTEER HET MODELNUMMER (NU, TERWIJL U HET KUNT ZIEN).
Het model- en serienummer van uw nieuwe T 785 bevinden zich aan
de achterkant van de behuizing. Wij raden u aan deze nummers hier te
noteren, zodat u ze gemakkelijk terug kunt vinden:
Modelnr: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Serienr: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
NAD is een handelsmerk van NAD Electronics International, een divisie van Lenbrook Industries Limited
Copyright 2009, NAD Electronics International, een divisie van Lenbrook Industries Limited
3
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
WIJ WENSEN U VEEL PLEZIER MET UW NIEUWE APPARATUUR VAN NAD.
De T 785 AV-receiver is in technologisch opzicht een zeer geavanceerd en
ingenieus systeem. Tevens hebben wij er veel energie in gestoken om het een
gebruiksvriendelijk product te maken. De T 785 beschikt over een heel scala aan
nuttige opties voor surround- en stereoweergave, waarvoor gebruik wordt gemaakt
van digitale signaalverwerking en uitermate nauwkeurige digitaal-audiocircuits. Wij
hebben ons best gedaan ervoor te zorgen dat de T 785 zo muzikaal transparant,
waarheidsgetrouw aan ieder videodetail en ruimtelijk nauwkeurig mogelijk
is, waarbij wij gebruik hebben gemaakt van wat een kwart eeuw ervaring in
het ontwerpen van audio-, video- en home-theater-componenten ons heeft
geleerd. Zoals dat voor al onze producten geldt, staat ook bij het ontwerp van de
T 785 onze losoe “muziek voorop” centraal, zodat wij u vol vertrouwen kunnen
beloven dat u de komende jaren zult kunnen genieten van de allerbeste kwaliteit
surroundgeluid voor thuisbioscopen en van audioele muziekkwaliteit.
We raden u aan nu even tijd te besteden aan het doorlezen van deze
handleiding. Wanneer u hier nu wat tijd in investeert, kan u dat later heel
wat tijd besparen. Bovendien is het de beste manier om er zeker van te zijn
dat u het meeste projt hebt van uw investering in de NAD T 785 en het
meeste uit deze krachtige en exibele thuisbioscoopcomponent haalt.
Nog iets: We raden u dringend aan op de NAD-website te registreren dat u
in het bezit bent van een T 785 :
http://NADelectronics.com/warranty
Voor informatie over garanties kunt u met uw plaatselijke dealer contact
opnemen.
INLEIDING
INHOUDSOPGAVE
BELANGRIJKE VEILIGHEIDSINSTRUCTIES . . . . . . . . . . . . . . . . . . . . .2
INLEIDING
OVER DE T 785 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
E.A.R.S. EN DIGITAL SURROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
GEBRUIKSVRIENDELIJK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
INTEGRATIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
ZONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
RS232 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
UPGRADEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
HTRC 1 AFSTANDSBEDIENING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
TEN EERSTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
WAT ZIT ER IN DE DOOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
EERSTE INSTELLINGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
EEN LOCATIE KIEZEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
SNEL BEGINNEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
ZOEMGELUIDEN EN ANDERE GELUIDEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
BEDIENINGSELEmENTEN

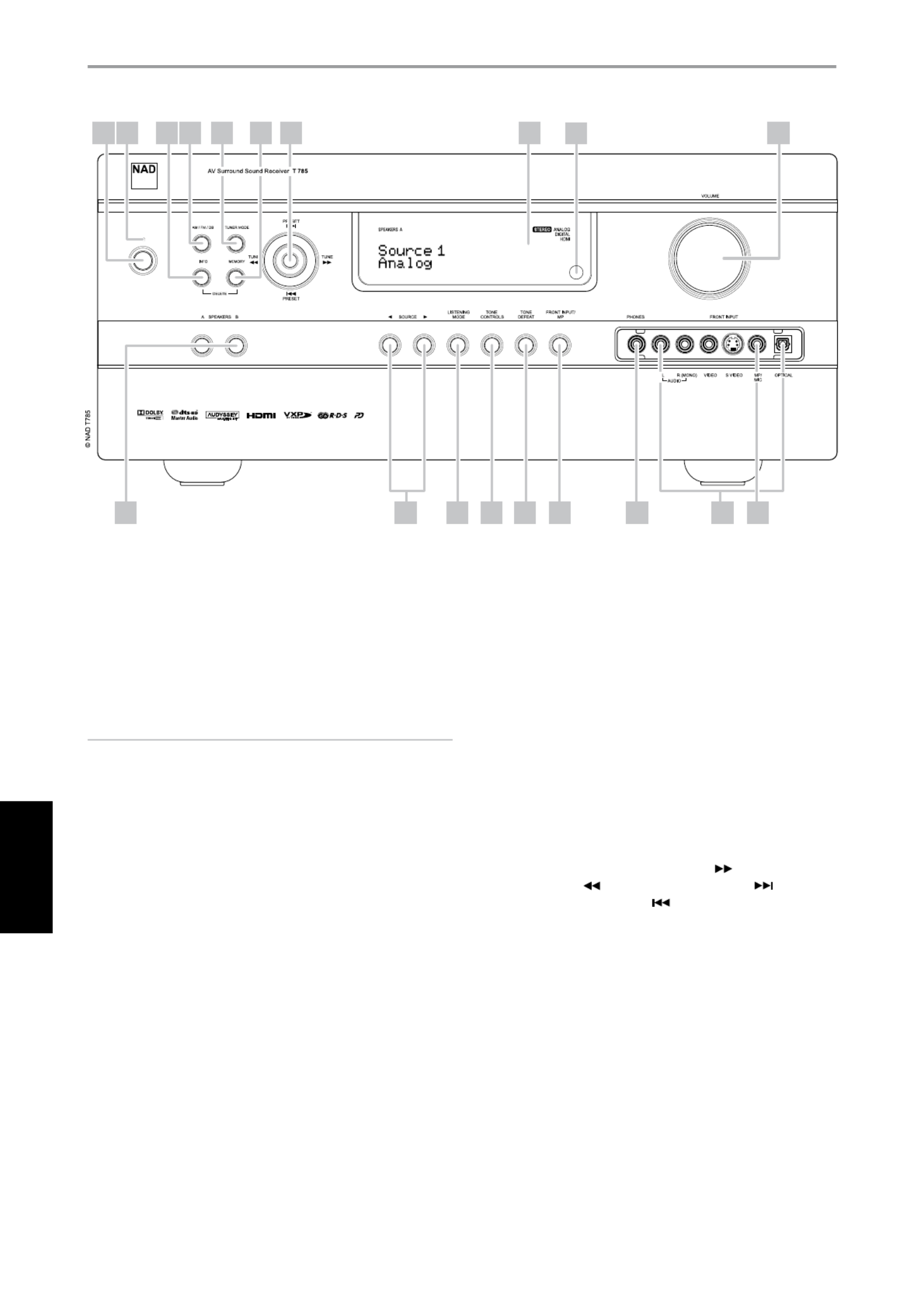

FRONTPANEEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
ACHTERPANEEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
BEDIENING
DE T 785 GEBRUIKEN - HOOFDMENU . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
INFO OVER DE OSD ON SCREEN DISPLAY . . . . . . . . . . . . . . . . . . . . . . . . . 13
MAIN MENU HOOFDMENU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
LISTENING MODE LUISTERMODUS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
LUISTERMODUS AFSTELLEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
DSP OPTIONS DSPOPTIES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
TONE CONTROLS TOONREGELINGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
PICTURE CONTROLS BEELDREGELFUNCTIES . . . . . . . . . . . . . . . . . . . . . . 16
ZONE CONTROLS ZONEREGELINGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
DE T 785 GEBRUIKEN - INSTELLINGENMENU . . . . . . . . . . . . . . . . . . . .18
SETUP MENU INSTELLINGENMENU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
VIDEO SETUP VIDEOINSTALLATIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
SOURCE SETUP BRONINSTELLINGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

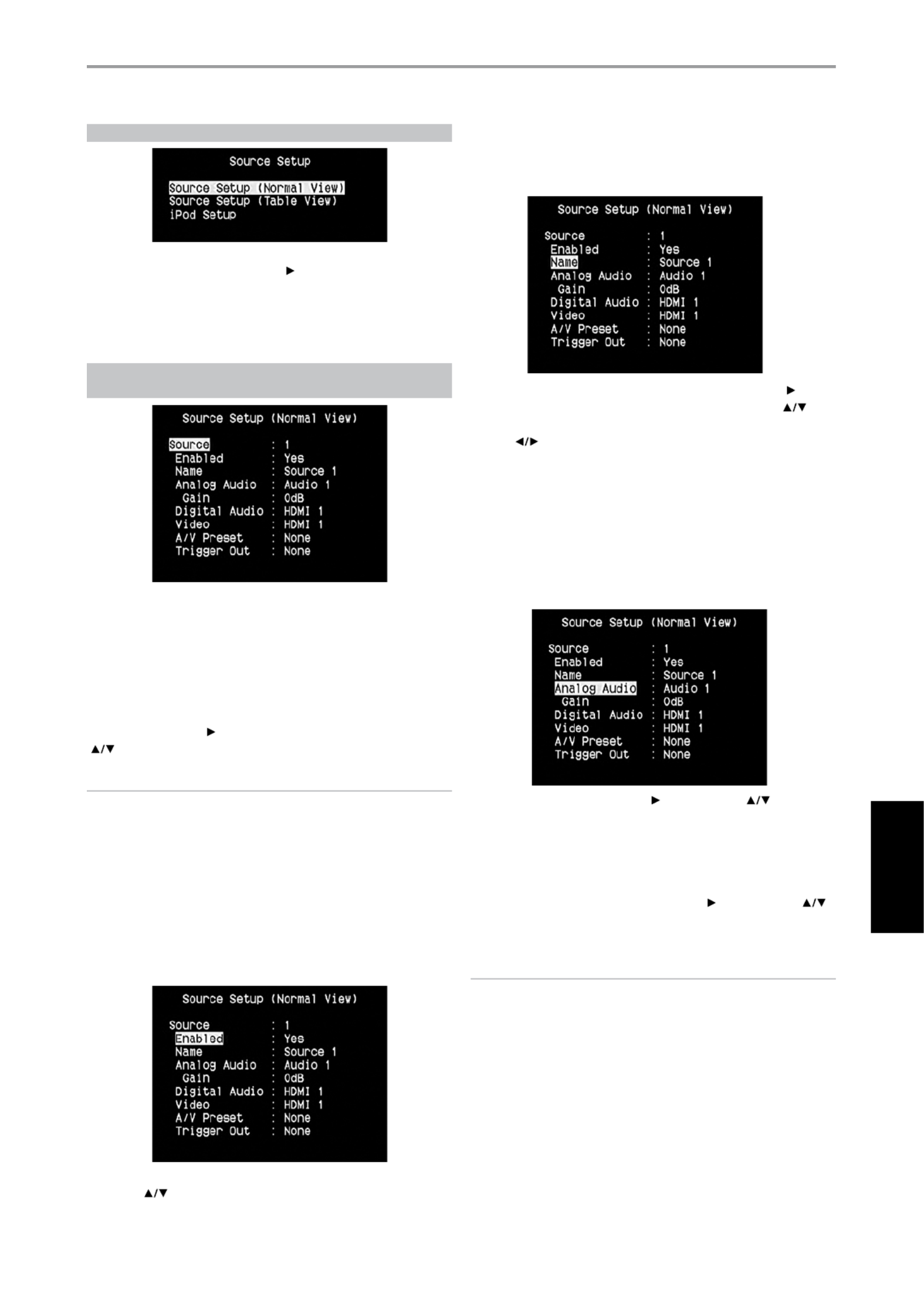

SOURCE SETUP NORMAL VIEW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
BRONINSTELLINGEN NORMAAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
SOURCE SETUP TABLE VIEW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
BRONINSTELLINGEN TABEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
iPod SETUP INSTELLINGEN iPod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
SPEAKER SETUP LUIDSPREKERINSTELLINGEN . . . . . . . . . . . . . . . . . . . . . 21
AUDYSSEY AUTO CALIBRATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
AUDYSSEY AUTOKALIBRATIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
SPEAKER CONFIGURATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
LUIDSPREKERCONFIGURATIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
SPEAKER LEVELS LUIDSPREKERNIVEAUS . . . . . . . . . . . . . . . . . . . . . . . . . . 24
SPEAKER DISTANCE LUIDSPREKERAFSTAND . . . . . . . . . . . . . . . . . . . . . . 25
VOLUME AFSTELLEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
KANAALNIVEAUS “TUSSENDOOR” AFSTELLEN . . . . . . . . . . . . . . . . . . . . . . 26
ZONE SETUP ZONEINSTELLINGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
AMPLIFIER SETUP VERSTERKERINSTELLINGEN . . . . . . . . . . . . . . . . . . . . 26
TRIGGER SETUP TRIGGERINSTELLINGEN . . . . . . . . . . . . . . . . . . . . . . . . . . 27
LISTENING MODE SETUP INSTELLINGEN LUISTERMODUS . . . . . . . . . 27
DOLBY SETUP DOLBYINSTELLINGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
DTS SETUP DTSINSTELLINGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
DTSSURROUNDMODI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
ENHANCED STEREO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
DISPLAY SETUP DISPLAYINSTELLINGEN . . . . . . . . . . . . . . . . . . . . . . . . . . 30
A/V PRESETS AVVOORINSTELLINGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
DE T 785 GEBRUIKEN - AM/FM/DB/iPod . . . . . . . . . . . . . . . . . . . . . . . . . 34
NAAR AM/FMRADIO LUISTEREN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
GEBRUIKERSNAMEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
RDS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
NAAR XMRADIO LUISTEREN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
NAAR DABRADIO LUISTEREN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
DE DABMODULE AANSLUITEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
DAB BEDIENEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
SERVICE LIST SERVICELIJST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
DABTUNERMODUS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
STATION ORDER ZENDERVOLGORDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
DRC DRCWAARDE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
MANUAL SCAN HANDMATIG SCANNEN . . . . . . . . . . . . . . . . . . . . . . . . . . 37
PRUNE LIST LIJST SCHOONMAKEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
RESET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
INFORMATION SETTINGS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
NAAR UW iPodSPELER LUISTEREN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
NAD IPD 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
DE HTRC 1 AFSTANDSBEDIENING GEBRUIKEN . . . . . . . . . . . . . . . . . . . 41
AANDUIDING VAN BEDIENINGSFUNCTIES . . . . . . . . . . . . . . . . . . . . . . . . . . 41
INLEIDING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
DE HTRC 1 LEREN KENNEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
UW WEG VINDEN IN DE HTRC 1BEDIENINGSFUNCTIES . . . . . . . . . . . . 42
HTRC 1 INSTALLATIEMENU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
BATTERY BATTERIJ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
BACK LIGHT SENSITIVITY B LIGHT ACHTERGRONDVERLICHTING . 42
LIBRARY CODEBIBLIOTHEKEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
LEARN LEREN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
PUNCHTHROUGH PUN THR DOORSLAG . . . . . . . . . . . . . . . . . . . . . . . . 45
COPY KOPIËREN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
DELETE WISSEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
RENAME NAAM WIJZIGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
MACRO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
RESET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
DE ZR 4 AFSTANDSBEDIENING GEBRUIKEN . . . . . . . . . . . . . . . . . . . . . . . . . 49
NASLAG
PROBLEMEN OPLOSSEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
TECHNISCHE GEGEVENS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51
4
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
INLEIDING
OVER DE T 785
Hoewel de T 785 een van de technisch meest geavanceerde AV-receivers
is, hebben we er hard aan gewerkt om ervoor te zorgen dat het tevens een
thuisbioscoopcomponent met een zeer heldere muziekweergave is. Dit is
wat wij bedoelen met de ontwerplosoe van NAD waarbij “muziek voorop”
staat. Hier zijn slechts enkele voorbeelden:
• De T 785 maakt voor alle kanalen gebruik van de Power Drive™
versterkertechnologie van NAD voor een nauwkeurige, lineaire
reproductie, ongeacht welke luidsprekers worden gebruikt. Deze uniek
eciënte voedingsopstelling biedt de realistische voordelen van een
hoog-dynamisch vermogen dat niet wordt beïnvloed door luidsprekers
met een lage impedantie. Het resultaat is een dynamisch, gedetailleerd
geluid bij stereo- en multikanaalsfuncties dat niets te maken lijkt te
hebben met een receiver. Door de exclusieve Soft Clipping™ circuits
van NAD worden de geluidskwaliteit en het dynamische vermogen nog
verder verbeterd.
• De hoogwaardige componenten die voor alle analoge audiocircuits van
de AV-receivers worden gebruikt, maximaliseren de kwaliteit van alle
bronnen, waaronder multikanaals analoge bronnen, zoals dvd-audio en
sacd.
• Via de audio-uitgangen van de voorversterker is het systeem eenvoudig
uit te breiden.
• Een tweede set luidsprekerklemmen (luidsprekers B) voor luisteren op
afstand.
• Voorversterker- en videovoeding voor zones met toewijsbare 12 V DC-
triggerregeling.
• Een RS-232-poort voor geavanceerde zoneregeling en software-
updates via een met Windows® compatibele PC.
• Overal wordt gebruik gemaakt van met goud bedekte connectors voor
een maximale signaalzuiverheid.
E.A.R.S. EN DIGITAL SURROUND
Een van de belangrijkste redenen waarom de T 785 in staat is een een
werkelijk uitstekende muzikale weergave te bieden, is het Enhanced
Ambiance Recovery System (EARS) dat door NAD is ontworpen. In scherpe
tegenstelling tot veel “ambiance-synthese”-surroundmodi, maakt EARS
ten volle gebruik van het krachtige DSP-vermogen van de T 785 om
de ambiance-inhoud die in bijna alle natuurlijk-akoestieke opnamen is
“gecodeerd”, naar de betreende hoofd-, midden- en surround-luidsprekers
te leiden, zonder daarvoor terug te grijpen op kunstmatig opgewekte
weerkaatsingen of trillingen. De natuurlijke ambiance van EARS biedt een
subtiele en tevens buitengewoon eectieve surround-modus die op een
natuurlijke wijze de ruimtelijke stage verbetert, wat de audioele weergave
zeer ten goede komt.
Dolby Pro Logic IIx Music en DTS Neo: 6 muziekmodi kunnen ook een
prachtig geluid weergeven uit 2-kanaals bronnen.
Wat de digitale zijde betreft, combineert de T 785 DSP-verwerking, waarbij
gebruik wordt gemaakt van de meest geavanceerde hogesnelheids DSP-
driver, met 24-bit, 192 kHz digitaal-analoogomvormers en sampling van
alle kanalen. Een zeer nauwkeurige centrale klok synchroniseert alle digitale
circuits om op die manier de timingfouten (“jitter”) te vermijden die anders
het geluid negatief kunnen beïnvloeden. Het resultaat is een waarlijk state-
of-the-art surrounddecodering vanaf Dolby Digital- en DTS-bronnen en een
6.1/7.1-kanaals weergave, met een duidelijk superieur geluid in alle modi.
GEBRUIKSVRIENDELIJK
NAD heeft veel energie gestoken in de geluidsweergave van de
T 785 AV-receiver, maar heeft zich net zo hard geconcentreerd op een
gebruiksvriendelijk en toch krachtig ontwerp. Het ontwerp is wat het
gebruiksgemak betreft uniek voor een dergelijk geavanceerde component,
en ook de universele HTRC 1 afstandsbediening is zeer eenvoudig te
gebruiken, net als de displays op het frontpaneel van de T 785 en op
het scherm. Met het eenvoudig te gebruiken en toch krachtige systeem
van “voorinstellingen” kunt u de luisterinstellingen jnstemmen voor
verschillende omstandigheden, bronnen of luisteraars. Deze parameters
kunt u met een simpele druk op de knop weer oproepen.
INTEGRATIE
De T 785 AV-receiver biedt uitgebreide, exibele systeemintegratie-opties
via de congureerbare ingangen en uitgangen voor gelijkstroomtriggers,
en de infrarood communicatieverbindingen met standaardprotocol.
De DC-triggeruitgangen kunnen aan lokale en/of zone-locaties worden
toegewezen.
ZONE
De T 785 AV-receiver is uitgerust met drie instelbare zones, die de video-
uitgang en de niveau-audio-uitgangen van de voorversterker ten volle
benutten. Met de ZR 4 afstandsbediening kunt u de toepassingen van zone
2 naar wens instellen, inclusief het volume, aan/uit en alle broningangen.
Zones 3 en 4 kunnen worden gecongureerd en beheerd in het OSD-menu
voor de betreende zone. Gebruik hiervoor de navigatietoetsen op het
frontpaneel en de betreende toetsen op de HTRC 1 afstandsbediening.
RS232
Met de RS-232 interface en de handelseigen, met Windows® compatibele
software van NAD is een exibele systeemconguratie mogelijk gemaakt.
Wij zijn ook gecerticeerde partners van AMX en Crestron en ondersteunen
deze externe apparaten volledig.
Via deze interface kan de gebruiker de T 785 via de PC op afstand regelen.
De interface-software biedt de gebruiker volledige controle over alle
functies. Voor meer informatie kunt u terecht bij uw NAD-audiospecialist.
UPGRADEN
Wanneer de T 785 AV-receiver wordt gebruikt, kan het systeem op een
exibele manier worden uitgebreid via de aparte aansluitingen PRE-OUT
en MAIN-IN voor alle kanalen. Aangezien upgrades van software het meest
waarschijnlijk zullen zijn, hebben wij ervoor gezorgd dat dit eenvoudig kan
worden uitgevoerd via de RS-232 hogesnelheidspoort op het achterpaneel
van de T 785 . Eigenaars die hun T 785 op onze internationale website
www.NADelectronics.com registreren, worden van updates op de hoogte
gebracht. Sommige upgrades zijn gratis en voor andere moeten royalty’s
worden betaald. De gebruiker die de apparatuur beter kent, kan deze
upgrades uitvoeren door de betreende bestanden via e-mail van onze
website te downloaden en ze te installeren door de T 785 op een pc aan te
sluiten. U kunt ook de dealer waar u de T 785 hebt aangeschaft, vragen om
hulp bij het uitvoeren van deze upgrades.
HTRC 1 AFSTANDSBEDIENING
Bij de T 785 wordt de NAD HTRC 1 afstandsbediening geleverd, waarmee
het volledige systeem op eenvoudige en gebruiksvriendelijke wijze
kan worden aangestuurd. Lees, voordat u de AV-receiver gaat instellen,
de paragraaf “De HTRC 1 afstandsbediening gebruiken”, waarin wordt
uitgelegd hoe u de afstandsbediening instelt en hoe u deze bedient. U kunt
ervoor kiezen de HTRC 1 te gebruiken om het hele AV-systeem te bedienen.
De HTRC 1 kan ook worden gebruikt voor aanvullende componenten van
NAD of een andere fabrikant, zoals een dvd-/cd-speler, televisie, satelliet-
/hdtv-tuner, videospeler, of zo ongeveer elk ander apparaat dat met een
standaard infrarood afstandsbediening kan worden aangestuurd.
5
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
INLEIDING
TEN EERSTE
WAT ZIT ER IN DE DOOS
In de verpakking van uw T 785 treft u ook aan:
• Een AM-loopantenne
• Een FM-lintantenne met balun
• Een verwijderbare AC-kabel (indien gewenst kan een AC-kabel volgens IEC-norm en een geschikte
vermogensopname worden gebruikt)
• De HTRC 1-afstandsbediening met 4 (vier) AA-batterijen
• De ZR 4 zone-afstandsbediening met 3V CR2025 batterij.
• Deze bedieningshandleiding
DE VERPAKKING BEWAREN
Aanbevolen wordt de doos en al het verpakkingsmateriaal waarin de T 785 werd geleverd, te
bewaren. Mocht u verhuizen of de receiver om een andere reden moeten vervoeren, dan is dit veruit
de veiligste verpakking. Wij hebben te veel anderszins perfecte componenten gezien die tijdens het
vervoer werden beschadigd, omdat ze niet juist waren verpakt. Daarom: Bewaar die doos!
EERSTE INSTELLINGEN
Alvorens u begint met het aansluiten van de T 785 , dient u een eerste idee te hebben over hoe en
waar u de componenten van het (thuisbioscoop)systeem en uw meubilair wilt neerzetten. Helaas
kunnen wij hier niet ingaan op de belangrijkste punten bij het plaatsen van luidsprekers en luister/
kijkposities. Dat valt buiten het bereik van deze handleiding.
Wij volstaan ermee te zeggen dat deze punten de geluidsweergave van uw systeem in net zo
belangrijke mate zullen beïnvloeden als uw keuze aan electronica en luidsprekers. Uw NAD-
audiospecialist staat altijd met advies bereid en kan referentiemateriaal aanbevelen.
EEN LOCATIE KIEZEN
Kies een goed geventileerde locatie, met ruimte aan beide zijden en de achterkant. Zorg er bovendien
voor dat er een goede gezichtslijn van maximaal 8 meter is tussen het frontpaneel van de T 785 en
uw primaire luister-/kijkpositie. Op deze manier is een betrouwbare infrarood communicatie via de
afstandsbediening mogelijk. De T 785 wekt wat warmte op, maar niet voldoende om van invloed te
zijn op omliggende componenten.
De T 785 kan zonder problemen op andere componenten worden geplaatst, maar andersom dient te
worden vermeden. Het is echter te preferen de T 785 apart op te stellen. Het is met name belangrijk
dat er voldoende ventilatie is. Indien u van plan bent de T 785 in een kast of een ander meubelstuk te
plaatsen, neem dan contact op met uw NAD-specialist voor advies over de benodigde ventilatie.
SNEL BEGINNEN
Bij de T 785 wordt een Quick Start Guide meegeleverd. Hierin staan de standaardinstellingen
beschreven in combinatie met de bijbehorende randapparatuur. In deze handleiding wordt tevens de
inhoud beschreven van de doos waarin de T 785 wordt geleverd en ook de startprocedures.
In onderstaande tabel worden de fabrieksinstellingen van de T 785 aangegeven:
Bron Audio-ingang Video-ingang
Source 1 (Bron 1) HDMI 1 IN/Audio 1 IN/ HDMI 1 IN
Source 2 (Bron 2) Optisch 2 IN/Audio 2 IN Component Video 2 IN
Source 3 (Bron 3) Coaxiaal 3 IN/
Audio 3 IN S Video 3 IN
Source 4 (Bron 4) Audio 4 IN Video 4 IN
iPod Audio 5 IN S Video 5 IN
Source 7 (Bron 7) 7.1 Ingang Component Video 3 IN
Front-ingang Optische ingang front/ Audio-ingang front S-Video Front IN
Media-speler Audio-ingang mediaspeler
Tuner
6
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
Selecteer voor het uitsturen van een videosignaal de video-indeling van de hoogste kwaliteit die
op uw TV-toestel/Beeldscherm beschikbaar is en gebruik deze voor de Monitor OUT-verbinding
van de T 785 naar het TV-toestel/Beeldscherm. In de meeste gevallen is dit HDMI, maar voor de
overige TV-toestellen/Beeldschermen zonder HDMI-ingang wordt de beste verbinding voor de beste
videokwaliteit bereikt via de Component Video-, de S-Video- en de Composite Video-ingang.
Voor het wijzigen van bovenstaande fabrieksinstellingen en voor een beter begrip van
broninstellingen en -combinaties, kunt u de informatie over “SOURCE SETUP” (BRONINSTELLINGEN) bij
de uitleg van het “SETUP MENU” (INSTELLINGENMENU) raadplegen.
OPMERKING
Digitale ingangssignalen hebben altijd voorrang boven analoge audio-ingangssignalen, zelfs
wanneer beide aanwezig zijn.
ZOEmGELUIDEN EN ANDERE GELUIDEN
Zoemgeluiden en andere geluiden kunnen een echte uitdaging vormen in een complex,
multikanaals audiosysteem. Onderstaande adviezen helpen bij het voorkomen van zoem- en andere
geluidsproblemen:
• Sluit alle audiocomponenten van het systeem aan op stopcontacten binnen hetzelfde circuit van
de huisbedrading. Sluit alle audiocomponenten zo veel mogelijk aan op hetzelfde stopcontact of
naast elkaar liggende stopcontacten binnen hetzelfde circuit. Het kan handig zijn videoschermen
(en computers!) aan te sluiten op stopcontacten van een ander circuit, met name indien dat circuit
onderdeel uitmaakt van het andere deel van de huisbedrading.
• Pak analoge audiokabels niet samen in een bundel met netsnoerkabels, of met coaxiale digitaal-
audiokabels. Indien deze kabels dicht bij elkaar in de buurt moeten liggen, dan kunnen deze het
beste haaks op elkaar worden gelegd.
• Gebruik overal goed afgeschermde audiokabels van hoge kwaliteit en zorg ervoor dat alles goed is
aangesloten.
• Koperkleurige en goudkleurige contactpunten kunnen met een gum worden gereinigd voor
een goed contact met een lage weerstand. Speciale contactpuntreinigers kunnen ook van pas
komen. Vermijd onnodig aansluiten en loskoppelen, aangezien de goud- of koperlaag op de
contactpunten van standaard kabelconnectors, zelfs die van zeer goede kwaliteit, gewoonlijk erg
dun is en gemakkelijk afslijt.
Als er zoemgeluiden of andere geluiden zijn, controleer het systeem dan per component; werk hierbij
vanaf de AV-receiver. Met andere woorden,
a. Sluit alleen de luidsprekers op de AV-receiver aan en controleer op zoemen.
b. Sluit vervolgens alleen één component aan (bijvoorbeeld een cd-speler), zonder andere
componenten, en controleer op zoemen.
c. Sluit de overige componenten een voor een aan op de AV-receiver en controleer op zoemen.
Controleer zodra er zoem- of andere geluiden optreden de audiokabels en de ligging van het netsnoer
van de net aangesloten component. In sommige gevallen wordt het probleem verholpen door het
netsnoer van de net aangesloten component op een ander stopcontact aan te sluiten of door een
positief-spanningsniveauregelaar (3/2-stekkerpenadapter) op het netsnoer aan te brengen.
INLEIDING
TEN EERSTE
7
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
1 STANDBY-TOETS : Druk op deze toets of op de [ON]-toets van de
HTRC 1 afstandsbediening om de T 785 in te schakelen. De standby-
LED verandert van oranje in blauw en verlicht de VFD. Door nogmaals
op de STANDBY-toets te drukken wordt de unit weer in standby gezet.
De T 785 kan ook vanuit standby worden ingeschakeld door op
een van de toetsen op het frontpaneel te drukken. Wanneer Main en
Zones zijn ingeschakeld, houd deze toets dan langer dan vijf seconden
ingedrukt om ze in standby te zetten.
OPMERKINGEN
• De aan/uit-schakelaar op het achterpaneel moet op ON (aan) staan,
zodat de STANDBY-toets werkt.
• Indien Auto Trigger IN in het menu Trigger Setup is toegewezen aan
‘Main’ of ‘All’ en de TRIGGER-schakelaar staat op ‘AUTO’, dan werken de
STANDBY-toets in het frontpaneel en de corresponderende aan/uit-
functietoetsen van de HTRC 1 afstandsbediening niet. Dit betekent in
feite dat deze functie naar een externe controller wordt overgeheveld.
Zet TRIGGER op OFF (uit) voor de normale aan/uit-functie. Zie tevens
““TRIGGER SETUP” (TRIGGERINSTELLINGEN) bij de uitleg over het “SETUP
MENU” (INSTELLINGENMENU).
2 STANDBY-LED : Deze indicator licht oranje op wanneer de T 785
op standby staat. Wanneer de main of de zones van T 785 zijn
ingeschakeld (ON), dan licht deze indicator blauw op. In het
onwaarschijnlijke geval dat de T 785 op de beveiligingsstand
overschakelt, licht de indicator rood op. Wanneer een infrarood
opdracht van de HTRC 1 wordt ontvangen, knippert de indicator
kortstondig.
3 INFO : Druk herhaaldelijk op deze toets (eerst indrukken en vasthouden
indien unit in de modus Tuner staat en vervolgens herhaaldelijk
drukken) om op de VFD (vacuüm uorescerend display) en de OSD
(schermdisplay) de volgende informatie op te roepen: huidige bron,
volumeniveau, luistermodus, audiobronformaat, audio codec, video
mode en de actieve zones met de bijbehorende broningangen. Druk in
de modus Tuner op deze toets om achtereenvolgens de vooringestelde
naam, de RDS-naam en de RDS-tekst te zien.
4 AM/FM/DB : Druk herhaaldelijk op deze toets om de tunerfuncties AM,
FM, DAB (alleen de versie voor 230V) of XM (alleen de versie voor 120V).
5 TUNERMODUS : In de FM-modus wordt met deze toets tussen FM
Stereo en FM Mono geschakeld. Selecteer FM Mono (de pictogrammen
voor FM Stereo en FM Mute op de VFD branden niet) voor zenders met
te veel storing of die te zwak zijn. In DAB (alleen de versie voor 230V)
of XM (alleen de versie voor 120V) kunnen met deze toets de digitale
radiomenu’s samen met de navigatietoets en de entertoetsen worden
ingeschakeld.
6 MEMORY (GEHEUGEN) : Druk op deze toets om afgestelde AM-,
FM- en digitale zenders onder de 40 voorinstellingen van de T 785 op
te slaan. Onder deze 40 voorinstellingen kunnen alle gewenste AM-, FM
en digitale radiozenders worden opgeslagen.
7 NAVIGATIE- EN ENTERTOETSEN: Met deze toetsen kan door de OSD
van de T 785 worden genavigeerd en kunnen de volgende functies
worden uitgevoerd: vooruit scannen van tuner en achteruit
scannen van tuner , voorinstelling vooruit overslaan en
Voorinstelling achteruit overslaan Verder kunnen hiermee ook de
DAB- (alleen de versie voor 230V), XM-tunerfuncties (alleen de versie
voor 120V) en iPod worden bediend.
8 VACUÜM FLUORESCEREND DISPLAY (VFD): Toont visuele informatie
over de actuele instellingen zoals de actieve Bron, het volumeniveau,
de Luisterstand, audio-indeling, RDS/XM/DAB en ook informatie die
verband houdt met de iPod en andere gerelateerde aanduidingen.
Raadplege ook het item over “DISPLAY SETUP” (DISPLAY-INSTELLINGEN)
in het gedeelte “DE T 785 GEBRUIKEN – INSTELLINGENMENU” van het
hoofdstuk “BEDIENING ”.
BEDIENINGSELEmENTEN
FRONTPANEEL
3 4 5 6 7 8 10
11 171615
1 2
18 19141312
9
8
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
9 INFRAROODSENSOR: Richt de afstandsbediening op de sensor van
de afstandsbediening en druk op de knoppen. Stel de sensor van de
afstandsbediening van de T 785 niet bloot aan een krachtige lichtbron,
zoals direct zonlicht of directe verlichting. Als u dat doet, kunt u de
T 785 mogelijk niet met de afstandsbediening bedienen.
Afstand: Ongeveer 7m vanaf de voorzijde van de sensor van de
afstandsbediening.
Hoek: Ongeveer 30 graden in elke richting van de voorzijde van de
sensor van de afstandsbediening.
10 VOLUME : Met deze bedieningsknop kunt u het volumeniveau van
de hoofdluidsprekers instellen. Het volume kan tussen -69 dB tot een
maximum van +19 dB worden ingesteld. Het standaardvolumepeil is
-20 dB. De VOLUME-knop wordt ook gebruikt voor het instellen van
andere afstelbare parameters, zoals bijvoorbeeld de toon.
11 A SPEAKERS B : Druk op luidspreker A of B of op beide om de set
luidsprekers te selecteren waarnaar u wilt luisteren. Luidspreker A is
de hoofdset bestaande uit 7 multikanaal en surround luidsprekers.
Luidspreker B is een aanvullende set voor locaties op afstand, zoals
andere kamers in uw huis. Wanneer luidspreker B wordt geselecteerd,
worden alle surround bronnen tot stereo gedownmixt. Ook wanneer
luidspreker A en luidspreker B (SPEAKERS A + B) tegelijkertijd worden
geselecteerd, wordt de bron tot stereo gedownmixt.
12 SOURCE (BRON) : Druk op deze toetsen om tussen de volgende
ingangsopties te schakelen: Source 1 (bron 1), Source 2, Source 3,
Source 4, iPod, Source 7, Front Input (front-ingang), Media Player
(mediaspeler) en Tuner (AM/FM/DAB/XM al naar gelang uw keuze).
Via deze toetsen kunnen nog meer bronnen worden opgeroepen. Dit
moet in het menu Setup (instellingen) worden aangegeven. (Zie onder
“Broninstellingen” bij de uitleg van het menu “Setup” (instellingen)).
13 LISTENING MODE (LUISTERMODUS): Selecteer één van de
LUISTERMODUS-opties door op deze knop te drukken. Afhankelijk van
de geselecteerde ingang (digitaal of analoog, stereo of multichannel),
kan er uit er verschillende luistermodi worden gekozen. Raadplege ook
het item over “LISTENING MODE” (LUISTERMODUS) in het gedeelte “DE
T 785 GEBRUIKEN – HOOFDMENU” van het hoofdstuk “BEDIENING ”.
14 TONE CONTROLS (TOONKNOPPEN) : Druk hierop om de TREBLE
(hoge tonen) in te stellen met de VOLUMEknop wanneer het volume
hoger is dan ±10 dB. Druk hiernogmaals op voor BASS (lage tonen)
en een derde keer voor DIALOG. Zie tevens de informatie over
“Toonregelingen” bij de uitleg over het “Main Menu” (Hoofdmenu).
15 TONE DEFEAT (TOONAFSTELLINGEN BLOKKEREN) : De
toonknoppen worden met deze toets in- of uitgeschakeld. De
toonknoppen worden genegeerd bij “Tone Defeat”. Bij “Tone Active”
(toonafstellingen actief) zijn ze ingeschakeld. Zie tevens de informatie
over “Toonregelingen” bij de uitleg over het “Main Menu” (Hoofdmenu).
16 FRONT INPUT/MP (FRONT-INGANG/MEDIASPELER) : Met deze
toets kunt u rechtstreeks de front-ingang en mediaspeler selecteren.
Met deze toets kunt u tussen front-ingang en mediaspeler schakelen.
17 PHONES (KOPTELEFOON) : Geschikt voor een stereo-koptelefoon
met een standaard ¼ inch stereo-koptetelefoonstekker. Voor een
koptelefoon met een kleinere stekker, dient u een geschikte adapter
te gebruiken. Om te luisteren via de koptelefoon moeten de
frontluidsprekers zijn ingesteld op “Large” bij “Speaker Conguration”
(Luidsprekerconguratie) van Speaker Setup (Luidsprekerinstellingen)
in het menu Setup (instellingen). Wanneer de koptelefoon wordt
aangesloten, schakelt de T 785 automatisch over op Stereo, Stereo
Downmix of Analog Bypass.
18 FRONT INPUT-AANSLUITINGEN : U kunt deze aanvullende
aansluitingen gebruiken voor niet-permanente apparatuur, zoals
een camcorder, een cassetespeler, een spelconsole, een analoge
audiobron of een optisch digitale audiobron, en composiet of S-Video
videobronnen. Als de bron slechts over een audio-uitgangsaansluiting
of over alleen een “mono output” beschikt, sluit de bron dan aan op de
“R (Mono)”-ingang op het frontpaneel van de T 785 . Indien de bron
over twee uitgangsaansluitingen voor stereo-uitgangssignale beschikt,
sluit beide aansluitingen dan aan op de betreende “L” en “R (Mono)”-
ingangen op het frontpaneel van de T 785 voor een stereoweergave.
19 MP/MIC-INGANG : Sluit de standaardstekker van uw MP3 aan op deze
ingang. Dit is dezelfde ingang als voor de Audyssey-microfoonstekker
(zie tevens “AUDYSSEY AUTO CALIBRATION” (AUDYSSEY
AUTOKALIBRATIE)).
BEDIENINGSELEmENTEN
FRONTPANEEL
9
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
1 DIGITAL AUDIO IN - OPTICAL 1-3, COAXIAL 1-3 (DIGITALE
AUDIO INGANG - OPTISCH 1-3, COAXIALE 1-3): Voor aansluitingen
op de digitale uitgang van optisch of coaxial S/PDIF-formaat van
bronnen zoals cd- of dvd-spelers, hdtv of satelliettuners en andere
componenten. Coaxiale en optische digitale ingangen worden in het
menu Setup (instellingen) gecongureerd.
DIGITAL AUDIO OUT - OPTICAL, COAXIAL (DIGITALE AUDIO-
UITGANG - OPTISCH, COAXIALE): Sluit de optische of coaxiale
DIGITAL OUT-poorten aan op de corresponderende digitale S/PDIF-
ingang van een opnamecomponent, zoals een cd-recorder, dat-deck,
computer-soundcard of andere digitale processors.
2 FM, AM ANTENNE-INGANG : De bijgeleverde FM-dipoolantenne
wordt met de bijgeleverde balun-adapter op de FM-connector
aangesloten. Gewoonlijk werkt de antenne het beste wanneer deze
tegen een verticaal oppervlak, zoals een muur, wordt aangebracht,
met de armen volledig uitgetrokken en een horizontale “T” haaks op
het signaalbronpunt vormend. Sluit de bijgeleverde AM-loopantenne
op deze aansluitingen aan. Indien er een externe AM-antenne wordt
gebruikt, sluit de AM- en GND-aansluitingen dan aan volgens de
instructies bij de antenne.
3 COMPONENT VIDEO 1-3 IN, COMPONENT VIDEO OUT: Sluit de
ingangen voor COMPONENT VIDEO IN 1-3 aan op de component
video-uitgangen van compatibele broncomponenten, gewoonlijk
een dvd-speler en een aardse of satelliet hdtv-tuner. Sluit Component
Video OUT aan op de component video-ingang van een compatibele
videomonitor/tv. Let er bij het aansluiten van de Y/Pb/Pr-stekkers op dat
zij op de juiste bronnen/ingangen worden aangesloten. De routing van
de component video-ingangen kan in het menu Setup (instellingen)
worden gecongureerd.
De ingangen en uitgangen voor de component-video van de T 785
kunnen gebruik maken van de volledige frequentieband en zijn
geschikt voor toegestande hdtv-formaten.
4 MP DOCK: De T 785 is uitgerust met een gegevenspoort op het
achterpaneel waar een als optie verkrijgbare NAD IPD (NAD IPD Dock
voor iPod) 1, NAD IPD 2 en andere uitvoeringen kunnen worden
aangesloten. Sluit de “MP DOCK (DATA PORT)”-aansluiting van de
T 785 aan op het bijbehorende “DATA PORT”-ingang van het als optie
verkrijgbare NAD IPD-model. Raadpleeg ook het gedeelte “NAAR UW
iPod-SPELER LUISTEREN” van het hoofdstuk “BEDIENING”.
OPMERKING
Het model van de externe “NAD IPD (NAD IPD Dock voor iPod)” wordt
niet bij uw T 785 geleverd.
BEDIENINGSELEmENTEN
ACHTERPANEEL
ATT ENTIE!
Zorg ervoor dat de T 785 is uitgeschakeld of losgekoppeld van het lichtnet alvorens aansluitingen te maken. Tevens wordt aangeraden alle bijbehorende
componenten uit te schakelen of van het lichtnet te ontkoppelen tijdens het aansluiten of ontkoppelen van signaal- of wisselstroomaansluitingen.
1 2 3 4 6 7 8 9 10 11
16 18 20
12 13
17
15
19
5
14
10
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
5 AUDIO 3-4 OUT / VIDEO 3-4 OUT / S-VIDEO 3-4 OUT : Sluit de
aansluiting AUDIO 3-4 OUT / VIDEO 3-4 OUT / S-VIDEO 3-4 OUT
van de T 785 aan op de analoge audio-/video-ingang van een
opnamecomponent, zoals een cassettespeler, dvd-recorder of een
externe audio/video-processor. Sluit de ingang AUDIO 3-4 IN /
VIDEO 3-4 IN / S-VIDEO 3-4 IN van de T 785 aan op de betreende
uitgang van de component.
Het signaal bij deze T 785 AUDIO/VIDEO OUT-aansluitingen wordt
bepaald door de bron die het laatst werd geselecteerd via de
brontoetsen op het frontpaneel of de HTRC 1 selectietoetsen, met
uitzondering van Source 3 of Source 4. Er staan geen uitgangssignalen
op AUDIO 3 OUT/VIDEO 3 OUT/S-VIDEO 3 OUT wanneer Bron 3
(AUDIO 3 IN/VIDEO 3 IN/S-VIDEO 3 IN) is geselecteerd. Er staan ook
geen uitgangssignalen op AUDIO 4 OUT/VIDEO 4 OUT/S-VIDEO 4 OUT
wanneer Bron 4 (AUDIO 4 IN/VIDEO 3 IN/S-VIDEO 3 IN) is geselecteerd.
Op deze manier wordt terugkoppeling door de opnamecomponent
voorkomen, zodat de luidsprekers niet beschadigd kunnen raken.
Wanneer AUDIO 3-4 OUT / VIDEO 3-4 OUT / S-VIDEO 3-4 OUT zijn
gecongureerd, zijn de toegewezen poorten hetzelfde voor zone 3 en
zone 4. Zie ook onderstaande beschrijving over zone-uitgangen.
6 MONITOR (S-VIDEO, VIDEO): Sluit deze aan op de video-ingang van
de monitor/televisie via dubbele RCA- en/of S-Video-kabels van goede
kwaliteit die speciaal zijn bedoeld voor videosignalen. Over het algemeen
is de S-Video-verbinding beter en deze dient gebruikt te worden indien
uw tv/monitor over de overeenkomstige ingang beschikt.
7 AUDIO 1-6 IN / VIDEO 1-5 IN / S-VIDEO 1-5 IN : Dit zijn de
belangrijkste ingangen van de T 785 . Sluit S-Video, composiet video en
analoog stereo-audiogeluid van broncomponenten zoals dvd-spelers
en hdtv/satelliet-tuners aan.
AUDIO 3 IN/VIDEO 3 IN/S-VIDEO 3 IN, AUDIO 4 IN/VIDEO 4 IN/S-VIDEO
4 IN kan worden gebruikt voor opnamecomponenten, zoals een
videorecorder of een dvd-recorder, door de opname-ingangen van
deze componenten aan te sluiten op de betreende T 785 AUDIO
3 IN/VIDEO 3 IN/S-VIDEO 3 IN en AUDIO 4 IN/VIDEO 4 IN/S-VIDEO 4
IN aansluitingen van de T 785. AUDIO 3 IN/VIDEO 3 IN/S-VIDEO 3 IN
of AUDIO 4 IN/VIDEO 4 IN/S-VIDEO 4 IN kunnen zonder problemen
worden gebruikt voor componenten waarmee alleen wordt afgespeeld.
In dat geval worden de OUT-aansluitingen niet aangesloten. Raadpleeg
tevens AUDIO 3-4 OUT / VIDEO 3-4 OUT / S-VIDEO 3-4 OUT hierboven.
AUDIO 6 is ideaal voor de aansluiting van de analoge uitgang van
bronnen op lijnniveau als een CD-speler of Stereo-tuner.
8 7.1 CH INPUT : Sluit deze aan op de betreende analoge audio-uitgangen
van een multikanaals broncomponent, zoals een dvd-audiospeler of een
multikanaals sacd-speler, of een externe multikanaals decoder (alleen copy
protected-formaten staan analoge signaaloverdracht toe). Deze bronnen
wekken gewoonlijk een 5.1-kanaals uitgangssignaal op, in welk geval de
surround back-aansluitingen niet worden aangesloten. De signalen bij deze
aansluitingen zijn te horen wanneer Source 7 wordt geseleceerd (externe
7.1 audio-ingang wordt standaard via deze bron weergegeven).
Er is geen laag-regeling of andere verwerking (behalve de
hoofdvolumeknop) beschikbaar voor deze 7.1 CH. INPUT. Hoewel
de multikanaals audio-uitgangen van een dvd-/videospeler op
deze aansluitingen kunnen worden aangesloten, zijn de resultaten
gewoonlijk beter wanneer de decodeer- en digitaal-analoogomvormers
voor Dolby Digital en DTS van de T 785 worden gebruikt.
9 XM MODULE-INGANG (alleen de versie voor 120V) : Sluit de XM-
radiokabel op deze aansluiting aan. Volg de instructies bij de XM-radio.
XM-radio biedt ruim honderd kanalen voor muziek, nieuws, sport,
comedy, praatprogramma’s en entertainment. De signalen kunnen in
het hele land worden ontvangen. De muziekkwaliteit is digitaal en er
zijn vele reclameloze muziekzenders.
OPMERKING
De externe XM-radio hoort niet bij uw T 785 geleverd.
DAB MODULE-INGANG (alleen de versie voor 230V) : Sluit het
andere uiteinde van de Mini-Din-connector vanaf de uitgangspoort van
de NAD DAB Adaptor DB 1-module op deze aansluiting aan. De T 785
is alleen compatibel met de NAD DAB Adaptor DB 1. U dient daarom bij
de NAD-dealer inlichtingen in te winnen over de beschikbaarheid van
deze module. Met DAB kunt u programma’s van cd-kwaliteit ontvangen,
zonder storingen en signaalvervormingen.
OPMERKING
De externe “NAD DAB Adaptor DB 1-module” wordt niet bij uw T 785 geleverd.
10 RS-232 : Sluit deze interface via de RS-232 seriële kabel (niet
bijgeleverd) aan op een met Windows® compatibele PC, zodat met
de handelseigen pc-software van NAD of een compatibele externe
controller de T 785 op afstand kan worden geregeld. Ga naar www.
nadelectronics.com/software voor de nieuwste stuurprogramma’s voor
pc-interfaces. NAD is een erkende partner van AMX en Crestron en
ondersteunt deze externe apparaten volledig. Voor meer informatie
kunt u terecht bij uw NAD-audiospecialist.
11 SOFT CLIPPING : Voor NAD-eigen Soft Clipping-circuits op
alle kanalen. Wanneer Soft Clipping is ingeschakeld, wordt het
uitgangssignaal van de T 785 beperkt om hoorbare vervorming tot een
minimum te beperken, zelfs al vindt “overdrive” (overcapaciteit) van de
AV-receiver plaats. Soft Clipping kan ingeschakeld blijven om de kans
op een hoorbare vervorming door een te hoge volume-instelling te
verminderen. Kritische luisteraars die van een optimale dynamiek willen
genieten, kunnen deze optie echter uitschakelen.
12 +12 V TRIGGER-UITGANG : Er zijn drie congureerbare +12 V
TRIGGER-uitgangen. Gebruik een 3,5 mm ministekker om +12 V met
een maximumstroomsterkte van 50 mA op randapparatuur te zetten,
zoals een multikanaals versterker of een subwoofer. De middelste
geleider (stroomvoerend) van de 3,5 mm stekker is het regelsignaal. De
buitenste geleider (afscherming) is het aarderetourpad.
TRIGGER IN accepteert een 12 V trigger-uitgang van compatibele
componenten, zoals vermogenscontrollers en apparatuur in huis.
TRIGGER OFF/AUTO. Wanneer de schakelaar op AUTO staat, schakelt
de T 785 de 12 V Trigger Input in (ON), indien dit zo in het menu Trigger
Setup (triggerinstellingen) is aangegeven, en schakelt tegelijkertijd de
HTRC 1 en de aan/uit-functie op het frontpaneel uit. In de stand OFF is
de triggeringang uitgeschakeld.
WAARSCHUWING
Indien Auto Trigger IN in het menu Trigger Setup is toegewezen aan
‘Main’ of ‘All’ en de TRIGGER-schakelaar staat op ‘AUTO’, dan werken de
STANDBY-toets in het frontpaneel en de corresponderende aan/uit-
functietoetsen van de HTRC 1 afstandsbediening niet. Dit betekent in
feite dat deze functie naar een externe controller wordt overgeheveld.
Zet TRIGGER op OFF (uit) voor de normale aan/uit-functie.
Zie onder “TRIGGER SETUP” (TRIGGERINSTELLINGEN)” in de uitleg over
het “SETUP MENU” (INSTELLINGENMENU) voor richtlijnen over het
congureren van TRIGGER IN/OUT.
BEDIENINGSELEmENTEN
ACHTERPANEEL
11
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
13 IR IN/OUT : Deze mini-aansluitingen accepteren en verzenden codes
van afstandsbedieningen in elektrische vorm, waarbij gebruik wordt
gemaakt van standaardprotocols. De aansluitingen zijn bedoeld voor
gebruik met “IR-herhaler” en systemen die over meerdere ruimtes zijn
verdeeld, en voor aanverwante technologieën.
IR IN wordt op de uitgang van een IR-herhaler (infrarood) (Xantech of
vergelijkbaar) aangesloten of op de IR-uitgang van een andere component,
zodat de T 785 vanaf een andere locatie kan worden bediend.
IR OUT 2. Wanneer dit is aangesloten op de IR IN van een randapparaat,
worden de signalen van de afstandsbediening van het randapparaat
door de infrarood ontvanger van de T 785 geaccepteerd voor het
aansturen van de gekoppelde unit.
IR IN en IR OUT 3. Sluit de T 785 IR IN aan op de IR OUT van het
randapparaat. Sluit de IR OUT 3 van de T 785 aan op andere apparatuur met
een IR IN-functie. Bij deze opsteller doet de T 785 dienst als een “IR-repeater”,
zodat het apparaat dat op de IR IN van de T 785 is aangesloten de andere
apparatuur die op de IR OUT 3 van de T 785 is aangesloten, kan aansturen.
IR OUT 1. In combinatie met IR IN kan IR OUT 1 worden gebruikt als een
“IR-repeater”, net zoals bij IR OUT 3 hierboven. Deze uitgang kan ook als
een IR OUT worden gebruikt zoals voor de IR OUT 2-functie.
Alle NAD-producten met IR IN/IR OUT-functies zijn volledig compatibel
met de T 785 . Neem voor andere modellen contact op met de
betreende servicespecialisten voor informatie over de compatibiliteit
met de IR-kenmerken van de T 785 .
14 HDMI (HDMI 1-4, HDMI MONITOR OUT) : Sluit de HDMI-ingangen
aan op de HDMI OUT-stekkers van broncomponenten, zoals een dvd-
speler of een hdtv satelliet/kabelbox. Sluit de HDMI Monitor OUT aan
op een HDTV of een projector met HDMI-ingang.
WAARSCHUWING
Alvorens HDMI-kabels aan te sluiten of los te koppelen, moeten de T 785
en de hulpbron zijn uitgeschakeld en van het lichtnet zijn losgekoppeld.
Worden deze aanwijzingen niet opgevolgd, dan kan alle apparatuur die
op HDMI-aansluitingen is aangesloten permanent worden beschadigd.
15 ZONE 2, ZONE 3, ZONE 4 : De audio- en videouitgangsbronnen van
een zone worden naar de betreende audio- en vidoe-ingang van een
andere zone gestuurd. Gebruik verbindingskabels van hoge kwaliteit
om ruis over lange afstanden te verminderen. Voor meer informatie
over zone-instellingen kunt u terecht bij “Zoneneregelingen” bij de
uitleg over het hoofdmenu, en tevens bij “Zone-instellingen” in de uitleg
over het menu ‘Setup’ (instellingen).
OPMERKING
De ZR 4 afstandsbediening kan alleen Zone 2-toepassingen aansturen.
Zones 3 en 4 kunnen worden gecongureerd en beheerd in het OSD-menu
voor de betreende zone. Gebruik hiervoor de navigatietoetsen op het
frontpaneel en de betreende toetsen op de HTRC 1 afstandsbediening.
16 AUDIO PRE-OUT : Met AUDIO PRE-OUT kan de T 785 als
voorversterker worden gebruikt bij externe versterkers voor sommige of
alle kanalen. Sluit FRONT L, FRONT R, CENTER, SURR R, SURR L, SURR-BL
en SURR-BR aan op de betreende kanaalingang van een versterker of
versterkers die de overeenkomstige luidsprekers aansturen.
In tegenstelling tot voor de full-range kanalen, is er geen eindversterker
voor een subwoofer in de T 785 ingebouwd. Sluit de SUBW-uitgang
1 of 2 of beide uitgangen aan op een actieve subwoofer of op een
eindversterkerkanaal dat een passief systeem aanstuurt.
OPMERKING
Sluit nooit de externe versterker en de luidsprekeruitgangen van de
T 785 aan op dezelfde set luidsprekers.
17 SPEAKERS A, SPEAKERS B : Sluit de kanalen FRONT L, FRONT R,
CENTER, SURR R, SURR L, SURR-BL en SURR-BR bij SPEAKERS A aan op
de betreende luidsprekers. De + (rode) en - (zwarte) aansluitpunten
van iedere uitgang moeten op de betreende + en - klemmen van de
luidspreker worden aangesloten. Ga zeer voorzichtig te werk en zorg
ervoor dat er geen losse draden tussen klemmen blijven hangen.
Sluit de linker en rechter kanalen van SPEAKERS B aan op de betreende
luidsprekers op afstand. Wanneer SPEAKERS B is geactiveerd, worden de
uitgangssignalen omgezet in “Stereo Downmix”, zoals aangegeven op de
VFD. Ook wanneer luidspreker A en luidspreker B (LUIDSPREKERS A + B)
tegelijkertijd worden geselecteerd, wordt de bron tot stereo gedownmixt.
De T 785 produceert een optimale geluidskwaliteit wanneer deze wordt
aangesloten op luidsprekers met een impedantie die binnen het bereik
vallen. Let erop dat alle luidsprekers minimaal 4~ zijn per luidspreker.
OPMERKING
Gebruik gevlochten draad met een minimale AWG-waarde
van 16. Aansluitingen op de T 785 kunnen worden gemaakt
met bananenstekkers (alleen de versie voor 120V) of met niet-
beschermde draad of pennen. Gebruik het dwarsliggende gat door
het aansluitstaae voor verbindingen met niet-beschermde draad of
pennen. Door de plastic moer van de aansluiting los te draaien, is een
schone, nette verbinding mogelijk. Draai de plastic moer weer vast. Voor
een zo klein mogelijk risico voor kortsluitingen mag er slechts een stukje
niet-beschermde draad of pen van circa 1 cm worden gebruikt.
18 WISSELSTROOMINGANG: De T 785 wordt geleverd met een
aparte netvoedingskabel. Steek, voordat u de kabel aansluit op een
stopcontact, vooral eerst de stekker stevig in de wisselstroomingang
van de T 785. Sluit de T 785 alleen aan op een voorgeschreven
stopcontact, dat wil zeggen, 120V 60 Hz (alleen voor de modellen van
de 120V-versie van de T 785) of 230V 50 Hz (alleen voor de modellen
van de 230V-versie van de T 785). Trek altijd eerst de stekker van de
netvoedingskabel uit het stopcontact en verbreek daarna pas de
aansluiting van de kabel op de wisselstroomingang van de T 785.
19 SWITCHED AC OUTLET (GESCHAKELDE AC-UITGANG) : Via deze
aanvullende uitgang kan geschakelde voeding op een ander onderdeel
of accessoire worden gezet. Wanneer de schakelaar Power (Aan/Uit) in
de stand ON (AAN) staat, wordt deze uitgang in- of uitgeschakeld (ON
of OFF) door middel van de STANDBY-toets op het frontpaneel of door
de knoppen ON/OFF van de HTRC 1.
Alle apparaten die op deze aansluiting zijn aangesloten, mogen samen
niet meer dan 120 W trekken.
20 POWER (AAN/UIT) : Via de POWER-schakelaar wordt voeding van het
lichtnet op de T 785 gezet. Wanneer deze schakelaar op ON staat, staat
de T 785 op standby, wat wordt aangegeven door de oranje standby-
LED. Als u van plan bent de T 785 gedurende langere tijd niet te
gebruiken (u gaat bijvoorbeeld op vakantie), zet de POWER-schakelaar
dan op OFF (uit). Wanneer de POWER-schakelaar op OFF staat, dan kan
de T 785 niet worden ingeschakeld met de STANDBY-toets op het
frontpaneel, noch met de HTRC 1 afstandsbediening noch met de ZR 4.
BEDIENINGSELEmENTEN
ACHTERPANEEL
12
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
INFO OVER DE OSD (ON SCREEN DISPLAY)
Bij de T 785 wordt gebruikt gemaakt van een eenvoudig en duidelijk
systeem van schermmenu’s die op de aangesloten videomonitor/tv
verschijnen. Deze menu’s zijn nodig bij het instellen en handig bij het
dagelijkse omgang vab het systeem. Sluit dus eerst de monitor/tv aan
alvorens met het instellen te beginnen.
OSD TONEN
Druk op of ENTER op de HTRC 1 afstandsbediening of het frontpaneel
om het hoofdmenu van de T 785 op de videomonitor/tv op te roepen.
Verschijnt de OSD niet, controleer dan de MONITOR OUT-verbindingen.
DOOR DE OSD NAVIGEREN EN WIJZIGINGEN MAKEN
Doe het onderstaande met de HTRC 1 of de corresponderende
frontpaneeltoetsen om door de opties van de OSD te navigeren:
1 Druk op om een menu-optie te selecteren. Gebruik de toetsen
en in sommige gevallen ENTER om door de menu-opties te schuiven.
Druk herhaaldelijk op om verder te gaan of om een submenu of een
gewenste menu-optie te openen.
2 Gebruik de toetsen om de parameterwaarde (instellingen) van een
menu-optie in te stellen of te wijzigen.
3 Druk op om de instellingen of de ingevoerde wijzigingen van het
huidige menu of submenu op te slaan. Door op te drukken, verschijnt
het vorige menu of een bepaald menu af te sluiten.
mAIN mENU (HOOFDmENU)
Het hoofdmenu bevat de menu-opties voor de luistermodus, DSP-opties,
toonregelingen, beeldregelfuncties, zoneregelingen en toegang tot het
instellingenmenu.
Raadpleeg voor navigatie-aanwijzingen door deze hoofdmenuopties en de
bijbehorende submenu’s de informatie onder “OSD tonen” en “Door de OSD
navigeren en wijzigingen doorvoeren”.
OPMERKING
De conguraties voor de luistermodus, DSP-opties, toonregelingen
en beeldregelfuncties worden overgenomen wanneer zij tijdens het
instellen van een AV-voorinstellingn worden ingeschakeld. Zie de
informatie onder “AV-voorinstellingen”.
LISTENING mODE (LUISTERmODUS)
De T 785 beschikt over verschillende luistermodi die zijn afgestemd op
verschillende opnamesoorten of programmamateriaal. Bij een tweekanaals
bron (stereo) kunnen de volgende luistermodi worden geselecteerd.
STEREO
Alle uitgangssignalen worden naar de linker/rechter frontkanalen geleid. De
lage frequenties worden naar de subwoofer geleid, indien er een subwoofer
in de luidsprekerinstellingen is ingesteld. Selecteer “Stereo” wanneer u
naar een stereo (of mono) productie wilt luisteren, zoals een muziek-cd
of een FM-uitzending zonder surround. Er worden stereo opnamen, in
PCM/digitaal of analoog, gevormd en ongeacht of surround gecodeerd of
niet-gecodeerd is, weergegeven zoals opgenomen. Multikanaals digitale
opnamen (Dolby Digital en DTS) worden weergegeven in de modus “Stereo
Downmix” via de linker/rechter frontkanalen als alleen Lt/Rt-signalen
(links/rechts-totaal).
DIRECT
De analoge of digitale bronnen worden automatisch weergegeven in
hun oorspronkelijke indelingen. Alle audiokanalen van de bron worden
direct weergegeven. Deze stand geeft de oorspronkelijke klank het meest
getrouw weer en produceert daarbij audio van uitzonderlijk hoge kwaliteit.
PRO LOGIC
Tweekanaals opnamen, ongeacht of het stereo- of surroundcodering
betreft, worden weergegeven met Dolby Pro Logic surroundverwerking.
De uitgangssignalen worden naar de luidsprekers linksvoor/rechtsvoor
en in het midden gestuurd en naar aparte linker/rechter surroundkanalen
(indien deze worden aangegeven in de huidige “Speaker Conguration”.
Het surround-kanaal geeft een mono geluid, maar het wordt weergegeven
via beide surround-luidsprekers.
BEDIENING
DE T 785 GEBRUIKEN - HOOFDMENU
13
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
DOLBY PRO LOGIC IIx
Dolby Pro Logic IIx verwerkt stereo en 5.1 signalen tot 6.1 of 7.1 kanaals
uitgangssignalen. Bij Dolby Pro Logic IIx kunt u kiezen tussen PLIIx Movie
en PLIIx Music, zodat u uw luisterervaring aan het bronmateriaal kunt
aanpassen. Dolby Pro Logic IIx surroundverwerking produceert een stabielere
beeldvorming en vol geluid over de gehele bandbreedte naar de achterste
kanalen in de modus Movie, met een geluidsproductie die meer overeenkomt
met Dolby Digital. Voor 2-kanaals signalen beschikt de functie Pro Logic IIx
Music over drie aanvullende bedieningselementen: Dimension, Center Width
en Panorama. Zie tevens “Luistermodus afstellen“ hieronder.
In de onderstaande tabel worden de beschikbare kanalen aangegeven
indien zij zijn ingeschakeld in het menu “Speaker Conguration”:
Luistermodus
2-kanaals
bronnen
Actieve gedecodeerde uitgangskanalen
6.1 luidsprekersysteem 7.1 luidsprekersysteem
Dolby Pro Logic IIx
Music
Dolby Pro Logic IIx
Movie
Front (links en rechts),
midden,
surround (links &
rechts), achterste
surround en subwoofer
Front (links en rechts), midden,
surround (links en rechts),
achterste surround (links en rechts)
en subwoofer
DTS NEO: 6
Tweekanaals opnamen, met stereo- of surroundcodering, worden
weergegeven met Neo: 6 surround met uitgangen op front links/rechts, center,
en aparte links/rechts surroundkanalen plus subwoofer (aangenomen dat deze
worden aangegeven in het huidige menu “Speaker Conguration’). De T 785
biedt twee variaties van DTS Neo: 6: CINEMA (bioscoop) en MUSIC (muziek). Zie
tevens “Luistermodus afstellen“ hieronder.
EARS
Tweekanaals opnamen, ongeacht of het stereo- of surroundcodering
betreft, worden weergegeven met handelseigen surroundverwerking
van NAD. De uitgangssignalen worden naar de luidsprekers linksvoor/
rechtsvoor en in het midden gestuurd en naar aparte linker/rechter
surroundkanalen plus subwoofer (indien deze worden aangegeven in
de huidige “Speaker Conguration”. EARS maakt geen gebruik van de
achterluidsprekers (indien aanwezig).
EARS haalt de natuurlijke ambiance die aanwezig is in bijna alle goed-
geproduceerde stereo-opnamen naar voren. Het voegt de ambiance-
elementen en andere sonische elementen niet samen en het geluid blijft
daardoor dichter bij dat van de originele muziekuitvoering dan bij de
meeste andere surroundopties.
Selecteer EARS voor het luisteren naar stereo muziekopnamen en
-uitzendingen. EARS produceert een subtiele, maar tegelijkertijd
extreem natuurlijke en geloofwaardige ambiance van bijna alle
“natuurlijk akoestieke” stereo opnamen. Deze omvatten klassieke, jazz
en folkmuziekopnamen, en tevens ontelbare voorbeelden van andere
muzieksoorten. De sterke punten zijn onder andere een realistische en
stabiele sonische stage en een ruimtelijke maar niet overtrokken “virtuele
akoestiek” die de originele opname recht doen.
ENHANCED STEREO
Alle opnamen worden in stereo weergegeven via het maximumaantal
luidsprekers, zoals aangegeven in “Speaker Conguration”. Enhanced
Stereo kan handig zijn voor een maximumvolume uit alle kanalen, of voor
achtergrondmuziek via verschillende luidsprekers (bijv. bij een feestje). In
deze modus kunnen de front-, midden, surround- en achterluidsprekers
naar believen in en uit worden geschakeld.
ANALOGE BYPASS
Alle analoge signalen blijven analoog, ze worden niet in digitale signalen
omgezet. Bij Analoge bypass wordt het DSP-circuit gepasseerd, maar kunnen
de toonregelfuncties nog steeds worden gebruikt. Ook de laag-regeling en
luidsprekerinstellingen kunnen niet worden gebruikt, want dit zijn DSP-functies.
LUISTERmODUS AFSTELLEN
Verschillende van de luistermodi van de T 785 beschikken over een of
meer selecteerbare variaties en instelbare parameters die u kunt wijzigen,
zodat het systeem of de opname aan uw persoonlijke wensen voldoet. In
het luistermodusmenu kunt u met een combinatie van de toetsen ENTER
en door de opties navigeren en de gewenste instellingen uitvoeren.
OPMERKING
De parameterwijzigingen voor de luistermodus worden behouden
wanneer u van luistermodus verandert. U kunt ook een gewijzigde
luistermodus onder een voorinstelling opslaan (zie “AV-
voorinstellingen”) bij de uitleg over het menu ‘Setup’ (instellingen)).
PRO LOGIC IIx
PLIIx MOVIE is geoptimaliseerd voor soundtracks van lms.
PLIIx MUSIC voor muziekopnamen.
Center Width (0 tot 7): Wijzigt de “hardheid” van het middelste beeld,
door geleidelijk de mono-inhoud van het midden te mixen met de
luidsprekers links-/rechtsvoor. De instelling 0 is de standaardinstelling
‘alleen centerkanaal’, bij de instelling 7 ontstaat een volledig phantom
centerkanaal.
Dimension (-7 tot +7) (dimensie): Voor het afstellen van de voor-
achternadruk van het surroundeect onafhankelijk van de relatieve
kanaalniveaus.
Panorama (On/O): Voegt een “overslageect” toe door een deel van
de stereoweergave via de surroundkanalen weer te geven.
OPMERKING
In de stand Pro Logic IIx vindt decodering plaats als in de stand Pro Logic
II wanneer de surround-luidsprekers ACHTER worden ingesteld op “O”
in het menu “LUIDSPREKERCONFIGURATIE”. Zie ook het hoofdstuk over
“LUIDSPREKERCONFIGURATIE” onder “LUIDSPREKERINSTELLINGEN” van
het menu Installatie.
NEO: 6
NEO: 6 Cinema is geoptimaliseerd voor soundtracks van lms.
NEO: 6 Music is geoptimaliseerd voor muziekopnamen.
Middenversterking (0 tot 0,5): Afstellen voor een beter middelste beeld
ten opzichte van de surround-kanalen.
DSP OPTIONS (DSP-OPTIES)
De volgende parameters voor signaalverwerking kunnen worden ingesteld
in het menu DSP Options (Opties Digitale Signaalverwerking).
BEDIENING
DE T 785 GEBRUIKEN HOOFDMENU
14
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
LIP SYNC DELAY
De DSP-opties omvatten de functie “Lip Sync Delay”. Deze functie vertraagt
het geluid, zodat het beeld en het geluid met elkaar overeenkomen.
Door een “Lip Sync Delay” tussen 0 en 120 ms te gebruiken, kunnen de
audio-uitgangssignalen worden vertraagd, zodat ze synchroon lopen met
het videobeeld.
AUDYSSEY MultEQ
Audyssey MultEQ komt alleen beschikbaar bij de DSP-opties wanneer
de Audyssey Auto Calibration (Audyssey Autokalibratie), toegankelijk
via het Setup Menu (Instellingenmenu) met goed gevolg is voltooid.
Raadplege ook het item over “AUDYSSEY AUTO CALIBRATION
(AUDYSSEY AUTOKALIBRATIE)” in het gedeelte “SPEAKER SETUP
(LUIDSPREKERINSTELLINGEN)” van het hoofdstuk “BEDIENING - DE T 785
GEBRUIKEN – INSTELLINGENMENU”.
Audyssey MultEQ kan op de volgende niveaus worden ingesteld
Audyssey: Door Audyssey ontwikkelde doelcurve.
Flat (Vlak): Deze instelling is geschikt voor zeer kleine of uitgebreid
behandelde vertrekken waarin de zitplaats van de luisteraar zich vrij
dicht bij de luidsprekers bevindt. MultEQ-lters worden op dezelfde
manier gebruikt als de Audyssey-curve, maar een hoge-frequentie roll-
o wordt niet toegepast.
NAD: Ideale “in room” respons ontwikkeld door NAD-technici in
samenwerking met Audyssey Engineers.
O: Er worden geen MultEQ-lters gebruikt en er wordt in het geheel
geen meetproces toegepast.
OPMERKINGEN
• “AUDYSSEY” en een pictogram in de vorm van een groen vakje worden
verlicht weergegeven in de VFD als NAD, Audyssey of Flat (Vlak) is
geselecteerd . Als “O” is geselecteerd, worden “AUDYSSEY” en het
groene pictogram niet verlicht weergegeven.
• Als NAD, Audyssey of Flat is geselecteerd en er worden veranderingen
aangebracht in de instellingen “Tone Controls” (Toonregelingen), “,
“Speaker Conguration” (Luidsprekerconguratie), “Speaker Levels”
(Luidsprekerniveaus) of “Speaker Distance” (Luidsprekerafstand), worden
“AUDYSSEY” en een pictogram in de vorm van een rood vakje verlicht
weergegeven in de VFD. U kunt de parameter terugzetten naar de eerder
gekalibreerde Audyssey-instelling door de gewijzigde conguratie te herstellen.
• Audyssey MultEQ- opties kunnen ook direct met de AUDYSSEY-toets
van de HTRC 1 worden geselecteerd of gewijzigd wanneer de DEVICE
SELECTOR in de stand AMP staat. Druk op de AUDYSSEY-toets, selecteer
“Audyssey MultEQ” en doorloop vervolgens met [ ] de Audyssey
MultEQ-opties. Sla de geselecteerde optie op door nogmaals op
AUDYSSEY te drukken en ga tegelijkertijd naar de volgende menu-
instelling of sluit de menu-instelling volledig af.
AUDYSSEY DYN EQ AUDYSSEY DYNAMIC EQ
Audyssey Dynamic EQ is de oplossing voor het probleem voor de
afnemende geluidskwaliteit dat ontstaat wanneer het volume afneemt:
er wordt rekening gehouden met de menselijke waarneming en de
akoestiek van de luisterruimte. Audyssey Dynamic EQ presenteert een
ongeëvenaarde geluidsweergave bij alle volumeniveaus door nauwgezet
informatie van binnenkomende bronniveaus te combineren met het
werkelijke uitgestuurde geluidsniveau in de luisterruimte.
Audyssey Dynamic EQ selecteert van moment tot moment de juiste
frequentierespons en surround-volumeniveaus. De lagetonen-respons,
de octaaf-tot-octaafbalans en de surround-impressie blijven ondanks
veranderingen in het volume gelijk.
Audyssey Dynamic EQ is ontworpen voor een gecombineerde toepassing
met Audyssey MultEQ. Dynamic EQ bepaalt de juiste loudness-
compensatie uitgaande van de metingen van het niveau van de
geluidsdruk die MultEQ geeft. Audyssey Dynamic EQ biedt in combinatie
met Audyssey MultEQ de juiste luistercondities voor iedere luisteraar op
ieder volumeniveau.
On (Aan): Activeer de functie Audyssey Dynamic EQ.
O (Uit): Schakel de functie Audyssey Dynamic EQ uit.
OPMERKING
Audyssey Dynamic EQ en Audyssey Dynamic Volume (zie hieronder)
kunnen direct met de AUDYSSEY-toets van de HTRC 1 worden
geselecteerd of gewijzigd wanneer de DEVICE SELECTOR in de stand
AMP staat. Druk op de AUDYSSEY-toets, selecteer “Dyn EQ” of “Dyn
Vol” en doorloop vervolgens met [ ] de beschikbare opties. Sla de
instelling op door nogmaals op AUDYSSEY te drukken en ga tegelijkertijd
naar de volgende optie of sluit de menu-instelling volledig af.
AUDYSSEY DYNAMIC VOLUME
Audyssey Dynamic Volume geeft consequente volume-weergaveniveaus
door te anticiperen op snelle pieken en dalen in volume en door deze te
compenseren in real-time. Audyssey Dynamic Volume bewaakt het volume
van programmamateriaal van moment tot moment zodat het gewenste
luisterniveau wordt gehandhaafd voor alle materiaal terwijl het dynamisch
bereik wordt geoptimaliseerd en de muzikale impact behouden blijft.
Audyssey Dynamic Volume omvat Audyssey Dynamic EQ en dit
compenseert de afnemende geluidskwaliteit wanneer het volume
afneemt: er wordt rekening gehouden met de menselijke waarneming
en de akoestiek van de luisterruimte. Met deze twee technologieën
is het mogelijk de volledige frequentierespons van de bron op het
oorspronkelijke niveau weer te geven bij ieder luisterniveau. Dynamic
Volume zorgt ervoor dat zelfs op een lagere luisterniveaus de rijkheid en de
dynamiek van de respons worden gehandhaafd.
Audyssey Dynamic Volume kan op de volgende niveaus worden ingesteld
Light (Licht): Geeft de minste aanpassing van het luidste en minst
luide geluidsniveau.
Medium (Middel): Instelling die voorkomt dat luide en zachte klanken
veel luider worden weergegeven dan de respectievelijke gemiddelde
geluidsniveaus.
Heavy (Zwaar): Geeft de grootste invloed op het volume doordat alle
klanken op een gelijke luidheid worden weergegeven.
OPMERKING
Audyssey Dynamic Volume kan alleen worden ingeschakeld als
Audyssey Dynamic EQ op “On” (Aan) is gezet. Als Audyssey Dynamic EQ
op “O” is gezet, blijft Audyssey Dynamic Volume ook “O” (Uit).
BELANGRIJKE OPMERKING
Als Audyssey Auto Calibration niet is ingesteld, moet u de relatieve
balans van de luidsprekers van uw systeem zelf aanpassen (met behulp
van een SPL-meter) omdat Audyssey Dynamic Volume en Audyssey
Dynamic EQ anders niet werken. Als de luidsprekers niet goed zijn
gekalibreerd, kan de bijbehorende respons van Audyssey Dynamic
Volume en Audyssey Dynamic EQ misschien worden vervormd.
Raadpleeg ook het item over EEN GELUIDSDRUKNIVEAUMETER (SPL)
GEBRUIKEN in het onderstaande gedeelte over LUIDSPREKERNIVEAUS.
BEDIENING
DE T 785 GEBRUIKEN HOOFDMENU
15
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
TONE CONTROLS (TOONREGELINGEN)
De T 785 beschikt over drie toonregelniveaus: hoge tonen, lage tonen en
middentonen. De lage- en hogetoonregelingen zijn alleen van invloed
op de lage tonen en hoge tonen, zodat de kritieke middenfrequentie niet
wordt gekleurd. De middentoonregeling versterkt de “aanwezigheid” van
het middenbereik, waardoor spraak beter verstaanbaar wordt.
Deze regelingen kunnen te allen tijde worden gebruikt om het frequentiebereik
van de bron tijdens de weergave aan te passen. De regelinstelling kan
worden afgesteld door met de toetsen ENTER en in het OSD-menu de
toonregelingen (Tone Control) af te stellen. Dit kan ook worden gedaan door
op de toets “TONE CONTROLS” op het frontpaneel te drukken en vervolgens de
volumeknop naar de gewenste instelling te draaien.
De maximum- en minimumwaarden voor alle drie de toonregelniveaus zijn
+/- 10 dB.
Met “Tone Defeat” kan het toonregeldeel van de T 785 worden aangepast
of volledig worden genegeerd. Wanneer “O” (Tone Active’ in de VFD) is
geselecteerd, zijn de toonregelcircuits actief.
Selecteer “On” (‘Tone Defeat’ in de VFD) om de toonregelingen te negeren,
waardoor het eect van de toonregelcircuits teniet wordt gedaan.
OPMERKING
Toonregelingsopties kunnen direct met de TONE-toets van de HTRC 1
worden geselecteerd of gewijzigd wanneer de DEVICE SELECTOR in de
stand AMP staat. Selecteer met de TONE-toets “Treble” (Hoge tonen),
“Bass” (Lage tonen) of “Dialog” en pas vervolgens de respectievelijke
niveaus aan met [ ]. Sla de instellingen op door nogmaals op
TONE te drukken en ga tegelijkertijd naar de volgende parameter of sluit
het instellen van parameters volledig af.
PICTURE CONTROLS (BEELDREGELFUNCTIES)
Met Picture Controls (Beeldregelfuncties) kunt u videoaanpassingen
aanbrengen aan het bronmateriaal of aan de broncomponenten en deze
naar uw voorkeur wijzigen. Stel de volgende niveaus of instellingen in naar
uw eigen wens en voorkeur.
ASPECT MODE STAND ASPECT
In de Stand Aspect Mode kunt u een keuze maken uit de mogelijkheden voor
het aanpassen van de conguratie van het uitgaande videosignaal van de T 785.
Letterbox: De oorspronkelijke aspectverhouding wordt gehandhaafd,
waarbij de juiste verhoudingen van de oorspronkelijke afbeelding
behouden blijven. De ongebruikte gedeelten van het scherm blijven leeg.
Zoom: De videodisplay zoomt in op de afbeelding of de scène,
waarbij gedeelten die niet passen, worden weggesneden. Eventuele
ongebruikte gedeelten van het scherm blijven leeg (dat wil zeggen, u
ziet een zwarte band).
Stretch: De afbeelding of scène wordt zijwaarts uitgerekt. Eventuele
ongebruikte gedeelten van het scherm blijven leeg (dat wil zeggen, u
ziet een zwarte band).
BELANGRIJKE OPMERKING
Er is geen zichtbare of waarneembare verandering in de videodisplay
voor één van de hierboven genoemde drie standen van de
aspectverhouding als de “Aspectverhouding” van de broncomponent en
de instellingen voor de Video-installatie van de T 785 (zie de bespreking
van “Aspectverhouding” bij het menu “Video-installatie” bij “Setup
Menu” (Instellingenmenu)) precies gelijk zijn .
EDGE ENHANCEMENT RANDVERBETERING
Scherpe details van de harde randen van een afbeelding worden verbeterd,
zonder dat cirkels of lichtkransen worden toegevoegd. Selecteer het
niveau voor de verbetering van het gedetecteerde gebied.
Threshold (Drempel): Past de gevoeligheid aan van het mechanisme
voor verbetering van de randen. Een lagere drempel geeft subtielere
grenzen van kleur die worden herkend als randen. Wanneer een
drempel te laag is, kan dat tot gevolg hebben dat enkele kleine delen
van oppervlaktestructuur, korrel van de lm of ruis ten onrechte worden
herkend als rand.
NOISE REDUCTION RUISREDUCTIE
Deze instelling pakt videovervorming aan zoals videoruis en blocking
artifacts (beeldproblemen door compressie).
CONTRAST
Pas heldere gedeelten (witniveau) van de videoweergave aan.
BRIGHTNESS HELDERHEID
Pas de algehele helderheid van de videoweergave aan.
OPMERKING
U kunt opties voor beeldregeling ook direct oproepen en aanpassen
door de numerieke toets “0” van de HTRC 1 in te drukken terwijl DEVICE
SELECTOR op AMP staat. Selecteer met de toetsen [ ] de instellingen
van een bepaalde optie of pas de niveaus aan.
BEDIENING
DE T 785 GEBRUIKEN HOOFDMENU
16
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
ZONE CONTROLS (ZONEREGELINGEN)
Afhankelijk van de instellingen in het aparte menu “Zone Setup” (zone-
instellingen) in het deel over het instellingenmenu, kan de betreende
zone via dit “Zone Controls”-venster worden gecongureerd en beheerd.
Selecteer “On” om de gewenste zone te activeren. Wanneer een zone
is geactiveerd, kan de broningang voor die zone worden toegewezen
door de volgende ingangen te selecteren: Alle enabled Sources (alle
ingeschakelde bronnen), Front Input (ingang front), Media Player
(mediaspeler), Tuner en Local.
Selecteer ‘Local’ als de broningang voor de geselecteerde zone als u
dezelfde bron wilt gebruiken als voor de hoofdzone, maar het volume in de
verschillende zones apart wilt kunnen instellen.
Als een zone op “O” (uit) staat, dan is deze gedeactiveerd of uitgeschakeld.
“Volume” verwijst naar de het afstelbare secundaire zonevolumeniveau dat
met de toetsen van de HTRC 1 of bijbehorende navigatietoetsen op
het voorpaneel.
Wanneer een zone wordt geactiveerd, licht het betreende zonecijfer op de
VFD op. Zone 2 kan te allen tijde worden gecongureerd in het menu “Zone
Controls”. Zone 3 en 4 worden beschikbaar in het venster “Zone Controls”,
wanneer de betreende “Mode” in het menu “Zone Setup” in het gedeelte
“Setup Menu” is ingesteld op “Zone (Audio Only)”.
OPMERKING
De ZR 4 afstandsbediening kan alleen Zone 2-toepassingen aansturen.
Zones 3 en 4 kunnen worden gecongureerd en beheerd in het OSD-
menu voor de betreende zone. Gebruik hiervoor de navigatietoetsen
op het frontpaneel en de betreende toetsen op de HTRC 1
afstandsbediening.
BEDIENING
DE T 785 GEBRUIKEN - HOOFDMENU
17
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
SETUP mENU (INSTELLINGENmENU)
In het Iinstellingenmenu (Setup) kan de bediening van de T 785 worden
aangepast aan de randapparatuur van uw specieke AV-systeem. Tenzij uw
systeem exact overeenkomt met de fabrieksinstellingen zoals aangegeven
in de bijgeleverde Quick Start Guide, zult u in het instellingenmenu de
ingangen van de T 785 moeten congureren.
In het Iinstellingenmenu kunnen de volgende opties worden
gecongureerd: Video Setup (video-installatie), Source Setup - Normal View
(broninstellingen - normaal), Source Setup - Table View (broninstellingen
- tabel), Speaker Setup (luidsprekerinstellingen), Zone Setup (zone-
instellingen), Amplier Setup (versterkerinstellingen), Trigger Setup
(triggerinstellingen), Listening Mode Setup (luistermodusinstellingen),
Display Setup (display-instellingen) en A/V Presets (AV-voorinstellingen).
Raadpleeg voor toegang tot en navigatie-aanwijzingen door deze
hoofdmenuopties en de bijbehorende submenu’s de informatie onder
“OSD tonen” en “Door de OSD navigeren en wijzigingen doorvoeren”.
VIDEO SETUP (VIDEO-INSTALLATIE)
In dit menu kunt u de weergaveresolutie van de T 785 instellen in
combinatie met de bijbehorende framefrequentie en aspectverhouding.
Resolution (Resolutie): De T 785 is uitstekend voorzien van
mogelijkheden om videomateriaal in standaard-denitie op te waarderen
naar een High Denition-videosignaal. Selecteer, afhankelijk van de
resolutiemogelijkheden van uw TV-toestel/Beeldscherm, de juiste resolutie-
instellingen - Auto, 480i, 480p, 576i, 576p, 720p, 1080i en 1080p. Wanneer u
“Auto” selecteert, selecteert de T 785 automatisch de hoogste resolutie die
geschikt is voor het aangesloten TV-toestel/Beeldscherm.
NB. als het scherm is aangesloten op Composite of S-Video Monitor OUT,
kunt u alleen materiaal bekijken als de video-uitgangsresolutie is ingesteld
op 480i of 576i.
Frame Rate (Framefrequentie): De framefrequentie is het aantal
keren per seconde dat een schermafbeelding wordt ververst. Afhankelijk
van uw regio en de videoresolutiemogelijkheden van uw TV-toestel/
Beeldscherm zijn de volgende “Framefrequentie”-opties beschikbaar
(NB. de framefrequentie is afhankelijk van de uitgangsresolutie; niet alle
framefrequentie-instellingen kunnen worden geselecteerd voor de diverse
resolutieniveaus).
50Hz: Instelling die gewoon is voor Europa en het grootste deel
van Azië. Voor resolutie-instellingen 576i en 576p is 50Hz de enige
beschikbare optie.
60Hz: instelling die gewoon is voor Noord-Amerika. Voor resolutie-
instellingen 480i en 480p is 60Hz de enige beschikbare optie.
24Hz: Selecteren als u bewegingskenmerken als van een lm wilt
bereiken. “24Hz” kan alleen worden geselecteerd bij de resolutie-
instelling 1080p.
Aspect Ratio (Aspectverhouding): Selecteer een beeldformaat dat
overeenkomt met de aspectverhouding van uw TV-toestel/Beeldscherm.
4:3 : Selecteer deze optie wanneer u een standaard 4:3 televisie hebt
aangesloten. “4:3” kan niet worden geselecteerd wanneer de resolutie
hoger wordt ingesteld dan 480i, 480p, 576i of 576p.
16:9 : Selecteer deze optie wanneer u een 16:9 breedbeeldtelevisie
hebt aangesloten. “16:9” is de enige beschikbare optie wanneer de
resolutie is ingesteld op 720p, 1080i of 1080p.
Wanneer u wijzigingen hebt aangebracht in “Resolution” (Resolutie), “Frame
Rate” (Framefrequentie) of “Aspect Ratio” (Aspectverhouding), bladert u
omlaag naar “Apply Changes” (Wijzigingen toepassen) en implementeert
u de instellingen door op [ ] te drukken. Er verschijnt een nieuwe OSD-
prompt zoals u hieronder ziet
Pas de nieuwe resolutie toe door op [ ] te drukken of keer terug naar de
huidige resolutie door op [ ] te drukken. Als u [ ] selecteert, verschijnt
er weer een andere OSD-prompt zoals u hieronder kunt zien
Druk op [ ] als u de nieuwe resolutie wilt opslaan of op [ ] als u de
wijziging van de resolutie wilt annuleren. Als u niet op [ ] of [ ]
drukt of als u de timer laat verstrijken, wordt de nieuwe resolutie niet
geïmplementeerd en blijft de huidige resolutie gehandhaafd.
BELANGRIJKE OPMERKING
Als u onbedoeld een instelling van de resolutie hebt geselecteerd
(zoals 1080p) die niet door uw TV-toestel/Beeldscherm wordt
ondersteund, zal er geen beeld op de video-display te zien zijn.
Houd, als u de videoweergave wilt herstellen, op het voorpaneel de
twee toetsen LISTENING MODE (LUISTERMODUS) en TONE DEFEAT
(TOONAFSTELLINGEN BLOKKEREN) ingedrukt en laat vervolgens beide
toetsen los - de VFD en de OSD zullen beide “Video Reset” te zien geven.
Zowel de instelling “Picture Controls” (Beeldregelfuncties) als “Video
Setup” (Video-installatie) zullen na een Video Reset zijn teruggezet naar
hun instellingen af-fabriek.
OPMERKINGEN
• Wanneer u een uitgaand component video-signaal gebruikt, kan standaard-
denitie videomateriaal alleen worden opgewaardeerd tot 1080i.
• Wanneer de “Resolution” (Resolutie) is ingesteld op “Auto”, zijn de opties
“Frame Rate” (Framefrequentie) en “Aspect Ratio” (Aspectverhouding)
niet beschikbaar.
BEDIENING
DE T 785 GEBRUIKEN - INSTELLINGENMENU
18
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
SOURCE SETUP (BRONINSTELLINGEN)
Als u in het menu Setup (instellingen) op drukt, gaat u naar het menu
Source Setup (Broninstellingen), waarin u de instellingen van het volgende
kunt regelen, toewijzen of wijzigen: Source Setup (Broninstellingen)
(Normaal), Source Setup (Broninstellingen) (Tabel) en iPod Setup
(Instellingen iPod).
SOURCE SETUP (NORmAL VIEW)
[BRONINSTELLINGEN (NORmAAL)]
In het menu Source Setup (broninstellingen) kunnen de volgende
instellingen worden ingesteld, toegewezen of gewijzigd.
SOURCE (BRON)
De T 785 is uitgerust met tien congureerbare bronnen. De instellingen
voor iedere bron zijn afhankelijk van de conguraties in de parameters voor
het betreende bronvenster.
U kunt bronnen wijzigen of tussen bronnen schakelen door naar “Bron” te
schuiven en op de toets en vervolgens ENTER te drukken, of door met
door de bronopties te schuiven.
OPMERKING
Bron 5 is de standaardbron voor iPod. Om Bron 5 te wijzigen en aan
andere ingangen toe te wijzen, gaat u naar het menu ‘iPod Setup’
(Instellingen iPod) onder het menu ‘Source Setup’ (Broninstellingen). In
het menu ‘iPod Setup’ (Instellingen iPod), stelt u ‘Enabled’ (Ingeschakeld)
in op ‘No’ (Nee). Nu kunt u Bron 5 toewijzen aan andere ingangen of
instellingen zoals u dat zelf wenst.
ENABLED (INGESCHAKELD)
Via deze optie kan een bron worden ingeschakeld (enabled) of uitgeschakeld.
Dit is met name handig als er slechts een paar bronnen worden gebruikt en de
bron rechtstreeks via het frontpaneel wordt geselecteerd.
U kunt een bron in- of uitschakelen door naar “Enabled” te schuiven en op
de toetsen te drukken om “Yes” (ja) of “No” (nee) te selecteren.
NAME (NAAM)
Er kan een nieuwe naam aan een bron-label worden toegewezen. Indien
de dvd-speler bijvoorbeeld op “Source 1” is aangesloten, dan kan “Source 1”
worden hernoemd tot “dvd-speler”.
U kunt de bron-label wijzigen door naar “Name” te schuiven en op te
klikken om naar het gewenste teken te gaan. Druk vervolgens op om
naar de alfanumerieke selecties te gaan.
Druk op om naar het volgende teken te gaan en tegelijkertijd het
huidige teken op te slaan. De nieuwe naam kan maximaal twaalf tekens
bevatten.
De nieuwe naam wordt in de VFD en ook in de OSD weergegeven.
ANALOG AUDIO (ANALOOG AUDIO)
De T 785 beschikt over negen analoge audio-ingangen, waaronder een
7.1-ingang. Deze analoge ingangen (Audio 1, Audio 2, Audio 3, Audio 4,
Audio 5, Audio 6, Audio Front, Audio MP en 7.1 Input) kunnen aan iedere
bron worden toegewezen.
Schuif naar ‘Analog Audio’ en druk op en vervolgens op om een
analoge audio-ingang te selecteren en aan een bepaalde bron toe te
wijzen. Er zijn drie opties: Audio, 7.1 Input en OFF.
Selecteer ‘7.1 Input’ om het audiosignaal naar de 7.1 Channel Input te
sturen. Wanneer ‘O’ (uit) wordt geselecteerd, wordt er door die bron geen
inkomend analoge audiosignaal geselecteerd.
Wanneer ‘Audio’ wordt geselecteerd, druk dan op en vervolgens op
om de gewenste audio-ingang te selecteren en toe te wijzen aan 1 t/m 6 ,
Front of MP.
OPMERKING
Een inkomend digitaal signaal bij de toegewezen digitale ingang heeft
altijd voorrang boven de toegewezen analoge audio-ingang, zelfs als
beide aanwezig zijn. Om de analoge audio-ingang voor een bepaalde
bron te behouden, moet ‘O’ worden geselecteerd bij de instelling
‘Digital Audio’ voor het menu ‘Source’ van die bepaalde bron.
BEDIENING
DE T 785 GEBRUIKEN - INSTELLINGENMENU
19
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
GAIN (VERSTERKING)
Met de versterkingsafstelling kunnen alle bronnen zo worden ingesteld,
dat deze hetzelfde volume weergeven. Dit betekent dat u het volume
niet iedere keer wanneer een andere bron wordt geselecteerd, hoeft af te
stellen. Aanbevolen wordt het volumeniveau van de luidste bron zachter te
stellen, dan de zachtere bronnen harder te stellen.
Schuif naar ‘Gain’, druk op en vervolgens op om het gewenste
niveau te selecteren (-12 dB tot 12 dB).
DIGITAL AUDIO (DIGITALE AUDIO)
Aanbevolen wordt de digitale audio-ingangen te selecteren om projt te
halen uit de uitmuntende surround- en digitale audiocircuits van de T 785.
Er zijn drie types digitaal audio-ingangssignaal voor de T 785. HDMI,
optische en coaxiaal. Een vierde optie is ‘O’ (uit), waarbij de bron geen
inkomend digitaal audio-signaal selecteert.
De gewenste digitale audio-ingang voor een bron kan worden
geselecteerd door naar ‘Digital Audio’ te schuiven, op en vervolgens
te drukken om naar de gewenste bron te gaan. Na te hebben bepaald
welke digitale audio-gewenst is, drukt u op en vervolgens nogmaals op
om de specieke digitale audio-ingang te selecteren.
Er elf uit elf digitale audio-ingangen worden geselecteerd:
HDMI HDMI 1, HDMI 2, HDMI 3, HDMI 4
Optical Optical 1, Optical 2, Optical 3, Optical Front (optische bronnen)
Coaxial Coaxial 1, Coaxial 2, Coaxial 3 (coaxiale bronnen)
OPMERKING
Een inkomend digitaal signaal bij de toegewezen digitale ingang heeft
altijd voorrang boven de toegewezen analoge audio-ingang, zelfs als
beide aanwezig zijn. Om de analoge audio-ingang voor een bepaalde
bron te behouden, moet ‘O’ worden geselecteerd bij de instelling
‘Digital Audio’ voor het menu ‘Source’ van die bepaalde bron.
VIDEO
Er zijn vier verschillende video-ingangen voor een bron: HDMI, Component,
S-Video en Video. Een vijfde optie is ‘O’ (uit). Wordt voor deze optie gekozen,
dan selecteert de bron geen enkele video-ingang.
U kunt door de video-ingangen navigeren door op en vervolgens op
te drukken. Dit zijn de toewijsbare video-ingangen:
HDMI HDMI 1, HDMI 2, HDMI 3, HDMI 4
Component Video Component 1, Component 2, Component 3
S-Video S-Video 1, S-Video 2, S-Video 3, S-Video 4, S-Video 5, S-Video
Front
Video Video 1, Video 2, Video 3, Video 4, Video 5, Video Front
VIDEOFORMAAT-OMZETTING
De T 785 is nu uitgerust met een videoformaat-converter. Dit maakt een
vereenvoudigde videoverbinding tussen de T 785 en uw tv-monitor
mogelijk wanneer er meerdere videoformaten zoals Composite (CVBS), S-
Video en Component (YUV) worden gebruikt. Deze wijziging in het formaat
wordt mogelijk gemaakt door het analoge videosignaal in een digitaal
signaal om te zetten met behulp van een digitale encoder van zeer hoge
kwaliteit om de best mogelijke beeldkwaliteit te behouden.
Eenmaal in digitale indeling kan het inkomende videosignaal ook beschikbaar
zijn aan de andere Monitor-uitgangen, waaronder HDMI MONITOR OUT.
Daarom hoeft u niet het uitgaande videosignaal van een inkomend
Composite Video-signaal toe te wijzen aan MONITOR OUT (Composite
video). Het inkomende Composite video-signaal kan ook worden bekeken
op HDMI MONITOR OUT bij een instelling voor de resolutie die afhangt van
resolutiemogelijkheden van uw TV-toestel/ Beeldscherm. Sommige TV-
toestellen/Beeldschermen zullen het videosignaal automatisch weergegeven
bij 480p/576p als zij 480i/576i niet kunnen weergeven.
Als uw TV-toestel/Beeldscherm niet een HDMI-ingang heeft, selecteer dan
de video-indeling van de hoogste kwaliteit die beschikbaar is op uw TV-
toestel/Beeldscherm en gebruik deze als de Monitor OUT-aansluiting van
de T 785 die de voorkeur heeft. In de meeste gevallen is dit Component
Video, maar op sommige oudere tv’s kan S-Video de verbinding met de
beste kwaliteit zijn.
Raadpleeg ook het bovenstaande item over “ VIDEO-INSTALLATIE”.
BEDIENING
DE T 785 GEBRUIKEN - INSTELLINGENMENU
20
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
A/V PRESET AVVOORINSTELLING
Een bron kan een opgeslagen voorinstelling worden toegewezen. De
parameters die onder het voorinstellingsnummer zijn opgeslagen, worden
dan voor die bron gebruikt (zie onder “A/V Presets (AV-voorinstellingen))”
voor meer informatie).
Schuif naar ‘A/V Preset’ en druk op en vervolgens om een bron toe
te wijzen aan een voorinstellingsnummer (1 t/m 5).
Selecteer ‘None’ (geen) als de bron niet aan een bepaalde voorinstelling
hoeft te worden toegewezen.
TRIGGER OUT TRIGGERUITGANG
Welke trigger-uitgang voor een bron moet worden gebruikt, is afhankelijk
van de conguraties in een apart menu bij Trigger Setup (trigger-
instellingen) (zie hieronder). Als alle drie de beschikbare trigger-uitgangen
aan ‘Source Setup’ (broninstellingen) in het aparte venster ‘Trigger Setup’
zijn toegewezen, kunnen voor een bepaalde bron de volgende trigger-
uitgangcombinaties worden gebruikt:
Trigger Out 1 2 1 + 2 3 1 + 3 2 + 3 1+2+ 3
Deze combinaties zijn afhankelijk van de toekenning van ‘Source Setup’
voor ‘Trigger 1 Out, Trigger 2 Out of Trigger 3 Out’ in het menu Trigger
Setup.
De laatste optie is ‘O’, waarbij de bron aan geen enkele trigger-uitgang
wordt toegewezen.
Voer onderstaande handelingen uit, zodat ‘Trigger Out’ beschikbaar en
toewijsbaar wordt in het menu ‘Source Setup (Normal)’:
• Wijs in het aparte menu ‘Trigger Setup’ de optie ‘Trigger 1 Out, Trigger 2
Out of Trigger 3 Out’ aan ’Source Setup’ toe.
• ‘Trigger Out’ verschijnt niet als optie in het menu ‘Source Setup
(Normal)’ als in het aparte menu ‘Trigger Setup’ de opties ‘Trigger 1 Out,
Trigger 2 Out en Trigger 3 Out’ allemaal zijn toegewezen aan ‘Main,
Zone 2, Zone 3, Zone 4, of Zone 2+3+4’; waarbij er geen enkele trigger-
uitgang aan ‘Source Setup’ is toegewezen.
SOURCE SETUP (TABLE VIEW)
[BRONINSTELLINGEN (TABEL)]
In Source Setup (Table View) worden de instellingen weergegeven uit
het menu Source Setup (Normal View). Alle broninstellingen worden in
samengevatte vorm in de tabel Source Setup (Table View) weergegeven.
U kunt met de toetsen en door de Source Setup (Table View)
navigeren. U kunt hierin de instellingen voor ‘Audio, Video, Preset
(voorinstelling), Trigger en Source Name (bronnaam) wijzigen zonder het
menu Source Setup (Normaal) te moeten openen.
iPod SETUP (INSTELLINGEN iPod)
Met het menu iPod Setup (Instellingen iPod) kunt u de volgende bijbehorende
instellingen vooraf instellen wanneer iPod de geselecteerde bron is:
Enabled (ingeschakeld) : Selecteer “Yes” (Ja) om iPod als bron in te
schakelen of “No” (Nee) om uit te schakelen.
Auto Connect (automatisch) : Selecteer “Yes” (Ja) om de iPod-speler
die in het aangesloten NAD iPod-dockingstation zit, automatisch in te
schakelen en aan te sluiten wanneer Source 5 (Bron 5) (de iPod-bron
die als standaard wordt toegewezen in de T 785 ) wordt geselecteerd.
Selecteer “No” (Nee) als u niet wilt dat de iPod-verbinding automatisch
wordt aangesloten.
Menu Timeout (Time-out menu) : Stel de tijd in waarna het OSD
naar het scherm ‘Now Playing’ (Wordt nu afgespeeld) overschakelt
wanneer het iPod-menu voor de opgeven time-out-tijd niet werd
gemanipuleerd (er werd niet geschoven of genavigeerd). Het menu
‘Now Playing’ (Wordt nu afgespeeld) wordt enkel weergegeven
wanneer een nummer wordt gepauzeerd of afgespeeld voordat naar
het iPod-menu wordt gegaan. U kunt ‘Menu Timout’ (Time-out menu)
instellen tussen 5 en 60 seconden, in stappen van 5 seconden. Als u niet
wilt dat er een time-out geldt voor het menu, selecteert u ‘O’ (Uit).
SPEAKER SETUP (LUIDSPREKERINSTELLINGEN)
Na alle hulpbronnen en andere combinaties te hebben aangesloten, kunt
u aan de hand van het menu Speaker Setup (Luidsprekerinstellingen) de
luidsprekers naar wens beheren en instellen voor de beste akoestiek in uw
luisteromgeving.
Dit zijn de opties in het menu Speaker Setup.
BEDIENING
DE T 785 GEBRUIKEN INSTELLINGENMENU
21
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
AUDYSSEY AUTO CALIBRATION
(AUDYSSEY AUTOKALIBRATIE)
Het is gebleken dat veel, zoalniet de meeste, surroundsystemen niet correct
zijn ingesteld en gekalibreerd. Voor een goede kalibratie is speciale kennis
en apparatuur nodig, waarover de meeste mensen waarschijnlijk niet
beschikken.
Bij de Audyssey Auto Setup and Calibration van de T 785 wordt een
microfoon gebruikt en tevens de verjnde digitale electronica van de T 785
voor het automatisch instellen en kalibreren van de T 785 op basis van de
exacte opstelling van de speakers in uw eigen thuisbioscoop.
De volgende metingen worden uitgevoerd:
• Detection (detectie) : de luidsprekerconguratie wordt automatisch
waargenomen, waaronder het aantal surroundluidsprekers en of er een
subwoofer en middelste kanaal zijn aangesloten.
• Size (grootte) : de crossover van de T 785 wordt ingesteld op basis van
het signaalverwerkingsvermogen van het kanaal; de crossover voor de
subwoofer wordt automatisch ingesteld.
• Level (niveau) : SPL van iedere luidspreker wordt binnen 1 dB aan de
microfoonpositie aangepast.
• Distance (afstand) : wordt met een nauwkeurigheid van 30 cm van de
microfoon voor iedere luidsprekerpositie ingesteld.
• Polarity (polariteit) : het instellingsprogramma herkent verkeerd
aangesloten luidsprekers en stelt de gebruiker hiervan op de hoogte.
Door een onjuiste polariteit kan de realistische weergave van
surroundgeluid teniet worden gedaan.
Deze instelling hoeft slechts een keer te worden uitgevoerd, tenzij de
luidsprekers worden vervangen of verplaatst. In dat geval moet de
kalibratie opnieuw worden uitgevoerd.
AUDYSSEY MultEQ XT ROOM ACOUSTICS CORRECTION
AUDYSSEY MultEQ XT CORRECTIE VAN RUIMTEAKOESTIEK
Geluid dat tegen muren weerkaatst kan de ruimtelijke illusie van
surroundgeluid teniet doen en tevens de toonbalans van het systeem
vervormen. Professionale akoestische technici brengen vaak speciale
muurbehandelingen aan en verplaatsen zelfs muren of luidsprekers om de
systeemprestatie te verbeteren. Voor de gemiddelde thuisbioscoop is dit
echter te duur of gewoonweg niet praktisch.
Audyssey MultEQ XT, dat meerdere metingen van werkelijke
luisterposities gebruikt en deze informatie met zeer geavanceerde digitale
signaalverwerking verwerkt, kan het signaal “vantevoren aanpassen”,
zodat het lijkt alsof de muren verdwijnen. Er ontstaat hier door een groot
gebied waar het geluid en de ruimtelijke omgeving zeer accuraat worden
weergegeven.
MultEQ XT werd ontworpen om de akoestiek van een kamer te temperen
zonder het sonische karakter van uw luidsprekers te wijzigen. Hoewel het
ervoor zal zorgen dat u het beste uit uw luidsprekers haalt, kan het slechte
luidsprekers niet in goede omtoveren!
Sluit de microfoonaansluiting van de Audyssey aan op de MP/MIC-output
op het voorpaneel en de wizard Audyssey Auto Calibration zal u door de
conguratie loodsen met een eenvoudige leidraad, stap voor stap. Zodra
het systeem is ingesteld en gekalibreerd kan de prestatie sterk worden
verbeterd door de akoestische ruis te elimineren die ontstaat wanneer de
luidsprekers op de nabijheid van de muren reageren.
METEN IS DE EERSTE VEREISTE
Het geluid op iedere luisterpositie (max. 8 posities) wordt gekalibreerd
met dezelfde microfoon als die tijdens het instellen. Er wordt een speciale
testtoon naar iedere luidspreker gestuurd en de gegevens worden door de
T 785 opgeslagen. Hoe lang het instellen duurt, is afhankelijk van het aantal
luidsprekers. Nadat de metingen zijn uitgevoerd, berekent Audyssey de
ideale systeemreactie voor uw ruimte en luidsprekeropstelling.
Indien er tijdens het instellen inconsequenties of afwijkingen worden
opgemerkt, kan het proces worden onderbroken of wordt het probleem
in het betreende instellingsvenster weergegeven. Vervolgens verschijnt
er een opmerkingenscherm. Na de weergegeven instructies te hebben
uitgevoerd, dient u Audyssey opnieuw op te starten. Wanneer alle
metingen zijn uitgevoerd, berekent Audyssey de ideale systeemreactie voor
uw ruimte en luidsprekeropstelling.
OPMERKING
De testtoon die tijdens de metingen wordt afgegeven, klinkt hard. Dit
kan vervelend zijn voor u, andere leden van uw huishouden en zelfs uw
buren.
BEDIENING
DE T 785 GEBRUIKEN INSTELLINGENMENU
22
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
VERVOLGENS MOET ER EEN DOELKROMME WORDEN GEKOZEN
Aangezien luidsprekerontwerpers ervan uitgaan dat hun producten in
standaard huiselijke omgevingen worden gebruikt, zijn hun designs hierop
afgesteld. Er wordt hierbij aangenomen dat de ruimte de lage tonen
versterkt en een deel van de hoge-tonenenergie absorbeert. Als we dus
de muren ‘verwijderen’ met de ruimtecorrectie en de luidsprekers instellen
op een standaardreactie, dan kan het zijn dat de weergave te schel is in de
hoge tonen en te zwak in de lage tonen.
NAD-technici hebben uitgebreid onderzoek uitgevoerd op dit gebied van
ruimtelijke akoestiek en zij hebben samen met Audyssey-technici de, naar
wat wij aannemen, ideale “kamer”-reactiekromme ontworpen. Deze NAD
EQ en de door Audyssey ontwikkelde EQ zijn volgens ons de beste twee
opties. De reactiekrommen hieronder zijn een typische weergave van de
ruimtecorrectieprocedure van NAD EQ.
Ruimtereactie gemeten door Audyssey-microfoon
Omgekeerde correctiefilter berekend door NAD T 785
Gecorrigeerde ruimtereactie
“Flat EQ” is een derde optie, maar deze raden wij niet aan om naar te
luisteren (deze komt van pas bij het veriëren van het systeemvermogen
wanneer externe instrumenten worden gebruikt).
Selecteer de Doelkromme die u het meeste tevredenstelt door op de
Audyssey-toets van de afstandsbediening te drukken. De gecorrigeerde
reactie van MultEQ XT kan ook worden overgeslagen, als u dat wenst.
U wordt aangeraden de T 785 Audyssey-instellingsprocedure te
volgen voor een optimale luidsprekerinstelling. Indien u er echter voor
kiest de luidsprekers handmatig in te stellen of als u het Audyssey-
instellingsprogramma al hebt uitgevoerd, maar hierin aanpassingen
wilt aanbrengen, dan kan het advies over de luidsprekerconguratie, de
luidsprekerniveaus en de luidsprekerafstand ook worden opgevolgd.
OPMERKING
Tijdens het handmatig instellen van de luidsprekers, kunnen eerder
berekende Audyssey-instellingen worden opgehaald door de gewijzigde
conguratie (deze worden met een asterisk aangegeven) weer terug te
stellen.
BEDIENING
DE T 785 GEBRUIKEN - INSTELLINGENMENU
23
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
SPEAKER CONFIGURATION
(LUIDSPREKERCONFIGURATIE)
Bij ieder surround-systeem is een “laagregeling” nodig, waarmee de lage
frequenties van alle kanalen naar de luidsprekers worden geleid die deze
het beste kunnen weergeven. Voor een correcte werking van deze functie
zult u op de hoogte moeten zijn van de mogelijkheden van uw luidsprekers.
Wij gebruiken de termen “small” (klein), “large” (groot) en “o” (uit), maar de
afmetingen kunnen irrelevant zijn.
• Een “small” luidspreker is ieder model, ongeacht de afmetingen, dat
geen echt lage frequenties , d.w.z. lager dan 200 Hz, kan weergeven.
• Een “large” luidspreker is er een die het lage bereik wel kan weergeven.
• Een “o” luidspreker is een luidspreker die niet in uw systeem is
opgenomen. Het kan bijvoorbeeld zijn dat u geen achterluidsprekers hebt
geïnstalleerd. In dat geval zet u de insteloptie ‘Surround’ op “O” (uit).
Afhankelijk van het verband tussen de luidsprekers, kunnen voor iedere
luidspreker de volgende, onderstaande keuzes worden gemaakt:
Linksvoor Midden Surround links/rechts Achterste Subwoofer
1/2
LARGE
LARGE
LARGE
LARGE
ON of OFF
SMALL
OFF
SMALL
LARGE
SMALL
OFF
OFF OFF
SMALL
LARGE
LARGE
SMALL
OFF
SMALL
LARGE
SMALL
OFF
OFF OFF
OFF
LARGE
LARGE
SMALL
OFF
SMALL
LARGE
SMALL
OFF
OFF OFF
SMALL
SMALL SMALL SMALL
ON
OFF
OFF OFF
OFF SMALL
SMALL
OFF
OFF OFF
De luidsprekerconguratie blijven behouden bij alle ingangen en in alle
luistermodi. De luidsprekerinstellingen vormen echter onderdeel van
het voorinstellingssysteem van de T 785 . Dit betekent dat er meerdere
luidsprekerinstellingen kunnen worden opgeslagen voor verschillende
types opnamen of luistermodi.
De luidsprekerconguratie kunnen worden beheerd en gewijzigd door een
combinatie van en vervolgens in te drukken. Stel ‘Front,’ ‘Center’ in
en ‘Surround’ in op “Large,” “Small” of “O” afhankelijk van de vereisten van
het subsysteem.
Bij de ‘Back’ luidsprekers (achterste) kan er tussen een en twee luidsprekers
worden gekozen. Stel ‘Back’ in op 1 of 2 luidsprekers, afhankelijk van de
situatie. Stel ‘Subwoofer’ in op “On” (aan) of “O” (uit). Selecteer “On” alleen
als u een subwoofer hebt aangesloten op de SUBW1- of SUBW2-uitgang.
ENHANCED BASS (VERBETERDE LAGE TONEN)
Wanneer de subwoofer op ON (aan) is ingesteld en FRONT luidsprekers zijn
ingesteld op LARGE, dan is ook ENHANCED BASS beschikbaar. Gewoonlijk
is de subwoofer niet geactiveerd wanneer er luidsprekers op LARGE zijn
ingesteld. Met de optie ENHANCED BASS beschikken de luidsprekers over
het volledige normale bereik en daarbij zijn de aanvullende lage tonen
van de subwoofer beschikbaar. Dezetoepassing komt met name van pas
wanneer u het maximum aan lage tonen wilt horen. Vanwege akoestische
ophengseecten kan het zijn dat de respons van de lage tonen ongelijk is
wanneer deze instelling wordt gebruikt.
U kunt de subwoofer ook bij “large” frontluidsprekers op “On” zetten, in
welk geval het laag van de kanalen die op “small” zijn ingesteld, naar de
subwoofer en de frontluidsprekers zal worden geleid. Het signaal van het
LFE-kanaal gaat alleen naar de subwoofer. In de meeste systemen met
subwoofers is het gewoonlijk beter om de frontluidsprekers op “small” in te
stellen.
De lage frequenties van de luidsprekers kunnen rechtstreeks worden
afgesteld binnen 40-200 Hz.
OPMERKING
De conguraties onder ‘Speaker Setup’ (luidsprekerinstelingen) worden
overgeheveld wanneer dit is ingesteld bij de AV-voorinstellingen. Zie
tevens de informatie onder “AV-instellingen”.
SPEAKER LEVELS (LUIDSPREKERNIVEAUS)
Door het afstellen van de relatieve balans tussen de luidsprekers binnen
uw systeem zullen de surroundopnamen (of dat nu muziek of lm betreft)
de balans van de eecten, de muziek en de dialoog weergeven die de
artiesten voor ogen hadden. Daarbij komt nog dat wanneer uw systeem
een subwoofer omvat, de correcte verhouding tussen het volume van de
subwoofer en de andere luidsprekers wordt neergezet, en dus tussen het
laag en andere sonische elementen.
BEDIENING
DE T 785 GEBRUIKEN - INSTELLINGENMENU
24
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
EEN GELUIDSDRUKNIVEAUMETER (SPL) GEBRUIKEN
De instelprocedures voor de niveaus van de T 785 kunnen “op het gehoor”
worden uitgevoerd en door nauwkeurig te werk te gaan, zal een acceptabel
resultaat mogelijk zijn. Door een goedkope geluidsdrukniveaumeter, zoals
onderdeelnummer 33-2050 van Radio Shack, te gebruiken, wordt deze
taak echter vereenvoudigd, nauwkeuriger uitgevoerd en is de procedure
gemakkelijker te herhalen. Een dergelijke meter kan een handig stuk
gereedschap blijken
.
De meter moet op de primaire luisterpositie worden gezet, ongeveer ter
hoogte van het hoofd van de luisteraar. Een statief kan hierbij handig zijn,
maar met een stuk sterke tape zijn ook andere voorwerpen, zoals een
staande lamp, een muziekstandaard of een stoel, goed bruikbaar. Let er
echter op dat er zich geen grote, akoestisch weerkaatsende oppervlakken
voor of in de buurt van het microfoonelement bevinden.
Richt de meter met de microfoon (gewoonlijk aan een uiteinde) recht
naar het plafond (niet naar voren naar de luidsprekers) en controleer of
de “C”-schaal is geselecteerd. Stel de meter zo in dat deze 75 dB aangeeft.
(Bij meters van Radio Shack betekent dit dat de meter op het 80 dB-bereik
moet worden ingesteld en dat u de metingen neemt op het -5 punt, of dat
het 70 dB-bereik wordt in gesteld en er op het +5 punt wordt gemeten.)
LUIDSPREKERNIVEAUS BIJ TEST-MODUS INSTELLEN
Druk in het menu ‘Speaker Levels’ (luidsprekerniveaus) op de toets ‘Test’ van
de HTRC 1 afstandsbediening. Hierdoor wordt het balanceertestsignaal
van de T 785 voor de luidsprekerniveaus ingeschakeld. U hoort een
“brandinggeluid” wanneer u de verschillende luidsprekers selecteert (‘test’
verschijnt rechts van de huidige spreker), te beginnen met linksvoor. Indien
u het testsignaal niet hoort, controleer dan de luidsprekeraansluitingen en
de instellingen in het OSD-menu ‘Speaker Setup’ (luidsprekerinstellingen).
Stel nu met de toetsen op de afstandsbediening de geluidssterkte van
de uitgang van het geactiveerde kanaal in op het benodigde niveau (het is
gewoonlijk het eenvoudigste om met de linker frontluidspreker te beginnen).
Terwijl u het testsignaal via de verschillende luidsprekers laat horen, wordt op de
OSD het huidige kanaal aangegeven. De compensatiewaarde aan de rechterkant
verandert in stappen van 1 dB. Er kan tot 12 dB naar boven of beneden worden
afgesteld. Druk op ‘ENTER’ om de volgende luidspreker in te stellen.
OPMERKING
Indien u de niveaus “op het gehoor” balanceert, kies dan één luidspreker
(gewoonlijk center) als de referentieluidspreker en stel de andere af aan
de hand van deze luidspreker. Tijdens het balanceren van alle kanalen
dient u in de primaire luisterpositie te blijven.
Voor dezelfde SPL-meteraezing (of subjectieve geluidssterkte), stelt u
iedere luidspreker met de toetsen op de afstandsbediening af.
OPMERKINGEN
• Alle luidsprekers moeten op hun uiteindelijke plaats staan, voordat de
niveaus worden ingesteld.
• De integrale crossover van de subwoofer (indien aanwezig) moet
worden gedeactiveerd. Is dit niet mogelijk, dan moet de hoogst
mogelijke frequentie worden ingesteld indien u gebruik maakt van
de subwoofer-uitgang van de T 785 . Een laatste afstelling van het
subwoofer-niveau “op het gehoor”, met muziek- en lmgeluidmateriaal,
is vaak erg handig.
• Door de eecten van de akoestiek in een bepaalde ruimte, kan het zijn
dat bij elkaar passende luidsprekers (front, surround, achter) niet altijd
met precies dezelfde waarden worden gekalibreerd.
U kunt de testmodus te allen tijde afsluiten door op de toets te drukken,
waardoor het menu ‘Speaker Setup’ (luidsprekerinstellingen) weer verschijnt. Ook
kunt u op de toets ‘TEST’ drukken om de testmodus af te sluiten.
SPEAKER DISTANCE (LUIDSPREKERAFSTAND)
De afstand waarop de luidsprekers van het systeem worden opgesteld,
is een subtiele maar belangrijke jnafstemming binnen de hele
opzetprocedure. Door aan de T 785 door te geven op welke afstand
van de luisteraar iedere luidspreker zich bevindt, worden automatisch de
juiste vertragingen aangehouden, met als resultaat een geoptimaliseerde
beeldvorming, geluidshelderheid en surroundsound. Voer de afstanden in
met een nauwkeurigheid van circa 30 cm.
LUIDSPREKERAFSTAND INSTELLEN
Gebruik in het menu ‘Speaker Distance’ (luidsprekerafstand) de toetsen om
de luidsprekers Front Left (linksvoor), Center (midden), Front Right (rechtsvoor),
Surround Right (surround rechts), Achterste Surround (links en rechts), Surround
Left (surround links) en Subwoofer in te stellen op de afstand tussen de
hoofdluisterpositie en de voorkant van de betreende luidspreker. De maximale
afstand die kan worden ingesteld, is 9,1 meter. De afstand kan in meters en in ‘feet’
worden gegeven. Dit kunt u aangeven bij ‘Unit of Measure’ (meeteenheid).
VOLUmE AFSTELLEN
Behalve de volumeknop kunt u de toetsen VOL op de HTRC 1
gebruiken om het “hoofdvolume” van de T 785 in te stellen, waardoor het
volume van alle kanalen tegelijkertijd wordt gewijzigd. Door kort op de
toets te drukken wordt het hoofdvolume in stappen van 1 dB veranderd.
Houdt u de toets VOL langer ingedrukt, dan verandert het volume tot
de toets weer wordt losgelaten.
Aangezien het gemiddelde volumeniveau van opnames sterk kan
verschillen, is er geen bepaalde hoofdvolume-instelling die moet worden
gebruikt. Een waarde van -20 dB kan bij de ene cd of dvd “net zo hard”
klinken als -10 dB bij een andere.
Wanneer de T 785 van standby volledig wordt ingeschakeld, keert de unit terug
naar de hoofdvolume-instelling die het laatst werd gebruikt. Indien de vorige
instelling echter groter was dan -20 dB, dan gebruikt de T 785 de instelling -20 dB.
Op deze manier wordt voorkomen dat het geluid te hard wordt ingeschakeld.
GELUID DEMPEN
Met de toets Mute (dempen) op de HTRC 1 afstandsbediening wordt het
geluid van alle kanalen volledig gedempt. Deze optie is altijd beschikbaar,
ongeacht de geselecteerde bron of luistermode.
OPMERKINGEN
• De optie geluid dempen wordt niet uitgeschakeld wanneer de geselecteerde ingang
of luistermodus wordt gewijzigd.
• Wanneer u de volumestand aanpast via de HTRC 1 of de volumeknop op het
frontpaneel, wordt de functie Mute (Dempen) automatisch uitgeschakeld.
BEDIENING
DE T 785 GEBRUIKEN - INSTELLINGENMENU
25
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
KANAALNIVEAUS “TUSSENDOOR” AFSTELLEN
U kunt de uitgangsniveaus voor midden, surround en subwoofer wijzigen
zonder daarvoor het menu ‘Speaker Levels’ (luidsprekerniveaus) te moeten
openen. Dit komt bijvoorbeeld van pas bij het verhogen (verlagen) van het
dialoogniveau bij een lm door het middenkanaal hoger (lager) te zetten of door
te harde zeer lage tonen te verlagen (of verhogen) door het subwooferniveau te
verlagen (verhogen). Met de toetsen ’SURR,’ ‘CENT’ en ‘SUB’ van de HTRC 1 kunt u
rechtstreeks de niveaus voor deze kanalen afstellen binnen een bereik van ±12
dB. De achterluidsprekerkanalen (indien aanwezig) worden in dezelfde mate
gewijzigd als de surroundkanalen.
OPMERKING
De instellingen die “tussendoor” zijn gemaakt worden toegevoegd
aan of afgetrokken van de instellingsniveaus zoals die ingesteld
zijn tijdens de kalibratieprocedure van de T 785 met behulp van de
toets ‘Test’ op de HTRC 1. Wanneer echter een voorinstelling wordt
geselecteerd, worden de kanaalniveaus teruggesteld op de waarden in
de voorinstelling. Ook betekent dit dat de T 785 niet meer de niveaus
gebruikt zoals die tijdens de audyssey autokalibratie werden ingesteld.
ZONE SETUP (ZONE-INSTELLINGEN)
Met de toepassing Zone kan de gebruiker in verschillende zones van het
huis meerdere geluids- en videobronnen beluisteren en bekijken vanaf
zowel alle ingeschakelde bronnen als Front Input (front-ingang), Media
Player (mediaspeler) en Tuner.
De T 785 beschikt over drie congureerbare zones: Zone 2, Zone 3 en
Zone 4. Met de toetsen of ENTER en kunt u door de parameters in
het menu Zone Setup (zone-instellingen) navigeren.
VOLUME
Zone 2 beschikt over een vaste en variabele volumeregeling. Bij de
instelling “Variable” en in het menu “Zone Controls” op de OSD (On-Screen
Display) kan het niveau van Zone 2 Volume worden afgeregeld met
de [ ] van de HTRC 1 of de bijbehorende navigatietoetsen op het
frontpaneel of direct met [VOL ] van de ZR 4.
Indien het volume echter op ‘Fixed’ (vast) is ingesteld, dan is het volume
voor zone 2 op een bepaald dB-niveau ingesteld. Dit betekent dat het
volume van die zone kan worden ingesteld met de volumeknop van de
versterker, via welke het geluid wordt weergegeven.
MODUS
Zone 3 en zone 4 kunnen in twee verschillende modi worden
gecongureerd: Record Out (opname uit) en Zone (Audio Only) (zone
(alleen audio)). Als Record Out is geselecteerd, worden het audio- en
het betreende videosignaal van de toegewezen bron rechtstreeks naar
de toepasselijke audio/video-uitgang gestuurd (zie Item 5. AUDIO 3-4
OUT/VIDEO 3-4 OUT/S-VIDEO 3-4OUT bij ACHTERPANEEL). Wanneer zone 3
of zone 4 op ‘Record Out’ is ingesteld, dan is deze zone niet beschikbaar bij
‘ZONE CONTROLS’ (ZONEREGELINGEN) in ‘MAIN MENU’ (HOOFDMENU).
‘Record Out’ is de ideale instelling voor het maken van opnamen met
een videorecorder of vergelijkbare apparatuur. Deze instelling wordt ook
gebruikt voor installaties met meerdere zones die gebruik maken van
volumeregelingen waarbij de impedanties op elkaar worden aangepast.
Neem contact op met de NAD-dealer voor specieke informatie over
het integreren van uw NAD-receiver in een audiosysteem met voor
verschillende ruimtes. Als de ‘modus’ voor Zone 3 of Zone 4 op ‘Volume’ is
ingesteld, dan werkt deze regeling hetzelfde als hierboven beschreven voor
het volume van zone 2.
Zie tevens de informatie over ‘ZONE CONTROLS’ (ZONEREGELINGEN) in
‘MAIN MENU’ (HOOFDMENU).
OPMERKING
De ZR 4 afstandsbediening kan alleen Zone 2-toepassingen aansturen.
AmPLIFIER SETUP (VERSTERKERINSTELLINGEN)
Als de surroundluidsprekers niet in de hoofdzone worden gebruikt, kunnen
de versterkerskanalen hiervan worden toegewezen aan Main Back, Main
Front (Bi-Amp) en multizonegebruik.
De surroundversterker kan via de volgende instellingen worden
gecongureerd:
• Main Back: Toewijzen als surroundluidsprekers.
• Main Front (Bi-Amp): Een bi-versterkersmodus voor de
hoofdluidsprekers voor (links en rechts), wat betekent dat de
versterkerkanaaluitgangen voor linksvoor en rechtsvoor worden
gereproduceerd.
• Zone 2: Wijs de surroundversterkerskanalen toe
aan de luidsprekeruitgangen van Zone 2 vanaf de
surroundluidsprekeraansluitingen.
• Zone 3: Wijs de surroundversterkerskanalen toe
aan de luidsprekeruitgangen van Zone 3 vanaf de
surroundluidsprekeraansluitingen.
• Zone 4: Wijs de surroundversterkerskanalen toe
aan de luidsprekeruitgangen van Zone 4 vanaf de
surroundluidsprekeraansluitingen.
BEDIENING
DE T 785 GEBRUIKEN INSTELLINGENMENU
26
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
DOLBY SETUP (DOLBY-INSTELLINGEN)
In dit menu kan de dynamisch-bereikregeling van Dolby Digital worden
afgesteld en tevens de instellingen voor Dolby Digital Pro Logic IIx music.
Dyn Range Ctrl (dynamisch-bereikregeling) : U kunt het eectieve
dynamische bereik selecteren (subjectief bereik van zacht naar hard)
voor het afspelen van Dolby Digital-soundtracks. Selecteer voor een
echt bioscoopeect altijd 100%, de standaardwaarde. Bij de instellingen
75%, 50% en 25% wordt het dynamische bereik steeds verder verlaagd,
waardoor zachte geluiden relatief harder klinken en de harde geluiden
minder hard.
De instelling 25% heeft het laagste dynamische bereik en is geschikt
voor die tijden waarop u de spraak zo duidelijk mogelijk wilt houden,
terwijl het volume laag staat.
Dolby Pro Logic IIx Music : Raadpleeg dezelfde beschrijving van ‘PLIIx
Music’ in het segment ‘LUISTERMODUS AFSTELLEN’ van de ‘BEDIENING
- DE T 785 GEBRUIKEN - HOOFDMENU’.
DTS SETUP (DTS-INSTELLINGEN)
In dit menu kan de dynamisch-bereikregeling van DTS Digital Surround
worden afgesteld en tevens de instellingen voor DTS Neo: 6 Music.
Dyn Range Ctrl (dynamisch-bereikregeling) : Dit is dezelfde
congureerbare dynamisch-bereikregeling zoals hierboven beschreven
bij Dolby Setup. Het enige verschil is dat de soundtrack nu in DTS-
formaat wordt weergegeven.
DTS Neo: . Raadpleeg dezelfde beschrijving van ‘NEO: 6 Music’ 6 Music
in het segment ‘LUISTERMODUS AFSTELLEN’ van de ‘BEDIENING - DE
T 785 GEBRUIKEN - HOOFDMENU’.
DTS-SURROUNDmODI
Hieronder volgende verdere beschrijvingen van de DTS-surroundmodi.
DTSHD MASTER AUDIO
DTS-HD Master Audio ist eine Technologie, die in einem professionellen
Studio aufgezeichnete Master-Audioquellen ohne Datenverlust wiedergibt
und die Audioqualität bewahrt. DTS-HD Master Audio verwendet variable
Datenübertragungsraten und ermöglicht die Datenübertragung mit
einer maximalen Rate von 24,5 Mbps im Blu-ray Disc-Format und 18,0
Mbps im HD-DVD-Format, was die Rate einer standardmäßigen DVD bei
weitem übertrit. Diese hohen Datenübertragungsraten ermöglichen eine
verlustlose Übertragung von 96 kHz/24-Bit 7.1-Kanal-Audioquellen ohne
die Qualität des Originalsounds zu mindern. DTS-HD Master Audio ist eine
unersetzliche Technologie, die den Sound klangtreu und wie vom Urheber
der Musik oder des Films beabsichtigt wiedergibt.
DTS ES EXTENDED SURROUND ™ DTS ES
Dit is een nieuw multikanaals digitaal formaat, waarmee het ruimtelijke
gevoel van de surround-indruk sterk wordt verbeterd dankzij de grotere
ruimtelijke expansie van de surround-signalen. Ook biedt dit formaat een
hoge compatibiliteit met het conventionele DTS-formaat.
Behalve de 5.1 kanalen biedt de Expanded DTS-ES Surround ook de
achterste surround bij de weergave, wat een totaal geeft van 6.1 kanalen.
Expanded DTS-ES Surround omvat twee formaten, met twee verschillende
methoden voor het opnemen van surround-signalen:
DTSES™ DISCRETE 6.1
Aangezien de signalen van de 6.1 surround-kanalen (waaronder
het achterste kanaal) volledig onafhankelijk van elkaar zijn, kan het
gevoel worden opgewekt dat het akoestische beeld los van de
achtergrondgeluiden beweegt en de luisteraar 360 graden door het geluid
wordt omgeven.
Hoewel een maximale kwaliteit wordt bereikt met soundtracks die met dit
systeem zijn opgenomen en worden afgespeeld met een DTS-ES-decoder,
kunnen dergelijke opnamen ook met een conventionele DTS-decoder
worden afgespeeld. Het achterste kanaal wordt dan automatisch zodanig
in de linker en rechter surround-kanalen van het surround-systeem
gedownmixt dat geen van de signaalcomponenten verloren gaat.
BEDIENING
DE T 785 GEBRUIKEN INSTELLINGENMENU
29
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
DTSES™ MATRIX 6.1
Bij dit formaat ontvangen de aanvullende signalen van het achterste kanaal
een matrix-codering en zij worden naar de linker en rechter surround-
kanalen geleid. Tijdens de weergave worden zijn gedecodeerd naar de
linker, rechter en achterste surround-kanalen.
Aangezien dit bitstream-formaat volledig compatibel is met conventionele
DTS-signalen, kan het eect van DTS-ES Matrix 6.1 ook worden verkregen
vanuit bronnen met DTS-ES 5.1-signalen.
Het is natuurlijk ook mogelijk om signalen opgenomen in DTS-ES 6.1 viat
een DTS 5.1-kanaals decoder weer te geven.
Wanneer een DTS-ES-decoder een Discrete DTS-ES 6.1 of in Matrix 6.1
verwerkt, worden deze formaten automatisch opgemerkt en wordt de
optimale surround-modus geselecteerd. Echter, sommige DTS-ES Matrix
6.1-bronnen kunnen als DTS-bronnen worden gezien. In dat geval kan de
DTS-ES Matrix-modus met de hand worden geselecteerd.
DTS NEO: 6™ SURROUND
Bij deze modus worden de conventionele 2-kanaals signalen, zoals digitale
PCM- of analoge stereosignalen, op de zeer nauwkeurige digitale matrix-
decoder voor DTS-ES Matrix 6.1 gezet, om een 6.1-kanaals surround-
weergave te verkrijgen. DTS Neo: 6 surround omvat twee modi voor het
selecteren van de optimale decodering van de signaalbronnen:
DTS NEO: 6 CINEMA : Deze methode is ideaal voor het weergeven van
lms. Bij het decoderen wordt de nadruk gelegd op de scheiding, zodat
met 2-kanaals bronnen dezelfde sfeer kan worden opgeroepen als met
6.1-kanaals bronnen.
DTS NEO: 6 MUSIC : Deze modus wordt met name aangeraden voor
de weergave van muziek. De rechter en linker voorkanalen worden
niet door de decoder geleid en worden rechtstreeks weergegeven. Er
is dus geen verlies van geluidskwaliteit en de eecten van de rechter
surround-, linker surround-, middelste en achterste kanalen voegen een
natuurlijk vergrotingsgevoel aan het geluidsveld toe.
ENHANCED STEREO
Raadpleeg dezelfde beschrijving van ‘ENHANCED STEREO’ in het segment
‘LUISTERMODUS’ van de ‘BEDIENING - DE T 785 GEBRUIKEN - HOOFDMENU’.
DISPLAY SETUP (DISPLAY-INSTELLINGEN)
De VFD (vacuüm uorescerend display) en de OSD (schermdisplay) kunnen
op verschillende manieren worden geopend via de parameters in het
menu ‘Display Setup’ (display-instellingen) Gebruik de toetsen of ENTER
en om de verschillende menuopties onder ‘Display Setup’ te zien.
OPMERKING
De conguraties onder ‘Display Setup’ (display-instelingen) worden
overgeheveld wanneer dit is ingesteld bij de AV-voorinstellingen. Zie ook
de informatie hieronder over ‘AV-voorinstellingen’.
VFD VACUÜM FLUORESCEREND DISPLAY
Display : Selecteer ‘On’ (aan) om alle toepasselijke gegevens of tekens op de
VFD te tonen. Als ‘Temp’ wordt geselecteerd, verschijnt er niets op de VFD.
Wanneer er bij de instelling ‘Temp’ op de frontpaneeltoetsen of de betreende
toetsen op de afstandsbediening wordt gedrukt, worden de betreende VFD-
tekens echter tijdelijk weergegeven, waarna ze weer verdwijnen. Indien een
van de zones is ingeschakeld, dan wordt dit continu op de VFD aangegeven,
zelfs wanneer ‘Temp’ is geselecteerd.
Dimmer : Zet de dimmer op ‘dim’ wanneer de VFD wat donkerder moet zijn.
Selecteer ‘Bright’ om de VFD weer met de gewone helderheid weer te geven.
Line 1, Line 2 (regel 1/2) : Op de VFD worden twee regels met gegevens
of tekens weergegeven. Regel 2 is de regel met gegevens of tekens in
het onderste deel van de VFD. Erboven staat regel 1. Bij beide regels kan
worden geselecteerd welk display moet worden weergegeven door de
gewenste keuze aan te geven bij onderstaande opties:
Main Source (hoofdbron) : geeft de actieve bron weer.
Volume : het huidige volumeniveau wordt weergegeven.
Listening Mode (luistermodus) : de geselecteerde luistermodus
wordt weergegeven.
Audio Src Format (formaat audiobron) : geeft het audioformaat
weer dat bij de actieve bron is opgemerkt.
Audio Codec :Toont de waargenomen audio-stream-indeling zoals
Analog, PCM Surround, Dolby TrueHD, DTS-HD Master Audio en andere
indelingen.
Video Mode : Toont de videoresolutie van de actieve ingangsbron.
De details die worden weergegeven zijn onder andere videoresolutie,
beeldfrequentie. Vraag uw NAD Audiospecialist of de technische
afdeling van uw distributeur advies als u deze videodetails beter wilt
begrijpen.
Zone 2-Zone 3-Zone 4 Source (bron zone 2/3/4) : De toegewezen
bron voor de betreende zone wordt weergegeven.
O (uit) : Selecteer ‘O’ indien weergave van informatie op de
betreende regel niet gewenst is.
Temp Line (tijdelijk-regel) : Kies tussen Line 1 en Line 2 (regel 1/2), om
de VFD kort te laten zien of ‘Temp’ is geselecteerd bij de optie ‘Display’ zoals
hierboven beschreven.
BEDIENING
DE T 785 GEBRUIKEN INSTELLINGENMENU
30
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
