VYUŽITÍ ZAŘÍZENÍ — NAVITEL F300 | 1
CZ
Obsah balení
Osobní navigační zařízení NAVITEL F300
Držák na čelní sklo
Stylus
Adaptér do auta 12/24 V
Mini-USB — USB kabel
Ochranné pouzdro
Uživatelská příručka
Záruční list
2 | UŽIVATELSKÁ PŘÍRUČKA — VYUŽITÍ ZAŘÍZENÍ
CZ
Bezpečnostní informace
1. Přizpůsobte si veškerá nastavení před začátkem jízdy. Je vysoce
nebezpečné obsluhovat zařízení a kongurovat jeho nastavení
při řízení. Pokud potřebujte upravit nastavení navádění
nebo parametrů zařízení, měli byste své auto zaparkovat na
bezpečném místě sohledem na dopravní předpisy.
2. Seznamte se s plánovanou trasou před jízdou. Pokud jste
přeslechli hlasový povel a potřebujete se tak podívat na
obrazovku pro jeho zjištění, ujistěte se nejprve, zda je to
sohledem na dopravní situaci bezpečné.
3. Je možné, že navigační data a hlasové pokyny nebudou
v souladu s reálným stavem vozovky nebo dopravních
omezení. Vždy věnujte pozornost stavu vozovky, dopravnímu
značení a přechodům pro chodce.
4. Nepoužívejte navigaci jako nástroj přesného měření rychlosti
a vzdálenosti.
5. Kvalita příjmu satelitního signálu může kolísat vzhledem
k pozici zařízení ve vozidle. Kvalita signálu může být slabší
uvnitř tunelu, poblíž vícepodlažních budov nebo v hustě
zastavěné oblasti. Určité povětrnostní podmínky, jako hustá
mlha, mohou negativně působit na kvalitu příjmu signálu.
6. Může se stát, že nebude možné přijímat GPS signály poblíž
elektromagnetických zdrojů nebo uvnitř budov.
7. Pokud jste zařízení delší dobu nepoužívali, bude určení pozice
trvat delší dobu i přes to, že přijímač GPS má dobrý příjem
signálu.
8. Věnujte zvláštní pozornost, kam umístíte zařízení. Neinstalujte
ho tam, kde by mohlo překážet ve funkčnosti airbagů nebo
omezovat výhled na vozovku.
9. Při umisťování držáku na přední sklo vašeho vozidla dbejte
na čistotu povrchu. Plocha by měla být očištěna od prachu a
dalších nečistot, pod samotnou přísavkou by rovněž neměly
být žádné bubliny, které mohou nepříznivě ovlivňovat
přilnavost držáku. Za jakékoliv škody na zařízení a dalších
objektech uvnitř vozidla způsobené odlepením držáku je zcela
zodpovědný uživatel a nemohou být kryty zárukou.
10. Nevystavujte zařízení dlouhodobému působení slunečního
záření a vysokým teplotám. Přehřátí baterie může způsobit
explozi.
11. Nevystavujte zařízení vlhkosti a náhlým změnám teplot, které
mohou způsobit kondenzaci vody v zařízení a způsobit jeho
poškození. Pokud bylo zařízení vystaveno vlhkosti, nezapínejte
ho, dokud zcela nevyschne.
12. Jakýkoliv zásah, úprava a otevírání zařízení jsou zakázány,
neboť mohou způsobit nesprávné fungování zařízení a
v extrémních případech způsobit jeho poškození. Jakékoliv
opravy zařízení mohou být prováděny jen autorizovanou
osobou.
13. Zařízení je napájeno z vestavěné Li-Pol baterie, která může
explodovat nebo uvolňovat toxické látky při nesprávném
způsobu používání. Nevystavujte zařízení nárazům, ani ho
nepoužívejte vblízkosti výbušných látek a plynů.
VYUŽITÍ ZAŘÍZENÍ — NAVITEL F300 | 3
CZ
Používání zařízení ve vozidle
Držák na čelní sklo a adaptér do auta jsou dodávány jako
součást balení.
Držák na čelní sklo
UPOZORNĚNÍ! Opatrně volte, kam držák umístíte. Neumisťujte
držák na čelní sklo tak, že by mohl omezovat výhled řidiče.
Pokud má čelní sklo vozidla zabudované vyhřívání nebo UV
ochranu, může být kvalita příjmu signálu nižší než obvykle.
Nastavení držáku na čelní sklo
Nejprve odstraňte ochrannou fólii z přísavného držáku.
Poté zvolte vhodné místo pro uchycení držáku. Ujistěte se,
že prostor je očištěn od prachu, nečistot a vlhkosti, a poté
upevněte přísavný držák na čelní sklo. Za běžných podmínek
přísavný držák drží zařízení bezpečně. Nicméně pokud ho
necháte připevněný přes noc, pevnost uchycení se může snížit
vdůsledku kondenzace vlhkosti způsobené poklesem teploty.
Z tohoto důvodu, aby bylo předejito poškození zařízení a
držáku, doporučujeme odstranit zařízení a držák zčelního skla.
14. Během nabíjení zajistěte normální podmínky ventilace pro
napájecí adaptér, protože během tohoto procesu dochází
kjeho zahřívání. Nezakrývejte adaptér papírem nebo dalšími
objekty, které mohou zhoršit ventilaci.
15. Nepoužívejte příliš velkou sílu při čištění displeje a dalších částí
zařízení. Nepoužívejte papírové ubrousky nebo další tvrdé
materiály, které mohou poškrábat zařízení. Používejte pouze
měkký hadřík.
16. Přípustná teplota okolního prostředí v provozním režimu: 0 až
+35 °С. Skladovací teplota: +5 až +45 °C. Relativní vlhkost: 5 %
až 90 % bez kondenzace (25 °C).
VYUŽITÍ ZAŘÍZENÍ — NAVITEL F300 | 5
CZ
Chyby a řešení problémů
Zařízení nepracuje
• Zkontrolujte, zda je zařízení nabité či nikoliv. V případě, že
zařízení není nabité, připojte ho knapájení a počkejte alespoň
5 minut;
• Stiskněte a držte tlačítko On/O alespoň 8 vteřin;
• I přes to, že je zařízení nabité, připojte ho knapájení a zkuste
ho spustit znovu;
• Jestliže zařízení nepracuje ani po opětovném nabití,
kontaktujte náš tým podpory nebo jakékoliv certikované
servisní pracoviště.
Zařízení se po startu ihned vypne
• Je možné, že stav nabití baterie zařízení je kriticky nízký.
V takovém případě ho systém automaticky vypne, aby tak
předešel kompletnímu vybití baterie, které může způsobit
ztrátu dat. Předtím, než se zařízení pokusíte znovu zapnout,
nabijte ho po dobu alespoň 5 minut a nechte adaptér
připojený během následného provozu zařízení.
Rychlé vybití baterie
• Baterie se mnohem rychleji vybíjí vchladném prostředí.
Baterie se nenabíjí
• Zkontrolujte, zda je adaptér připojený do zásuvky;
• Ujistěte se, že používáte originální adaptér a ne adaptér
zjiného zařízení;
• Ve velmi horkém prostředí je možné, že se baterii nepodaří
nabít.
Zvuk nefunguje
• Ujistěte se, že máte zapnutý zvuk vnastavení programu;
• Ujistěte se, že hlasitost není příliš nízká.
Zařízení nerozpoznalo microSD kartu
• Ujistěte se, že karta je úplně vložena do odpovídajícího slotu a
zapadla na své místo;
• Zkontrolujte, že karta není vložena špatně;
• Zkontrolujte, jestli není karta poškozená. Zkuste ji použít na
jiném zařízení;
• Vyjměte a vložte kartu zpět. Restartujte zařízení;
• Řiďte se manuálem kvaší kartě.
Složky nelze kopírovat
• Zkontrolujte, že připojení mezi vaším PC/laptop a zařízením je
v pořádku;
• Využití paměti zařízení může být přílišné a může vyžadovat
odstranění nepotřebných souborů.
6 | UŽIVATELSKÁ PŘÍRUČKA — VYUŽITÍ ZAŘÍZENÍ
CZ
Údržba zařízení
Řádná údržba zařízení zajistí jeho dlouhé a spolehlivé
fungování
• Nevystavujte zařízení vysoké vlhkosti a teplotám;
• Chraňte zařízení před vystavením slunečnímu a UV záření;
• Nepokládejte nic na zařízení;
• Nevystavujte zařízení nárazům;
• Nevystavujte zařízení vlhkosti a náhlým změnám teplot, které
mohou vést ke kondenzaci vody uvnitř zařízení a způsobit jeho
poškození. Bylo-li zařízení vystaveno vlhkosti, nezapínejte ho,
dokud nebude zcela vysušeno;
• Displej zařízení je velice náchylný k poškrábání. Nedotýkejte
se displeje ostrými předměty. Jako ochranu proti poškrábání
můžete použít ochrannou fólii;
• Nikdy displej nečistěte, pokud je zařízení zapnuté. Pro čištění
používejte pouze měkký hadřík;
• Na čištění displeje nepoužívejte papírové ubrousky nebo
utěrky;
• Nepokoušejte se sami rozebírat nebo opravovat zařízení,
mohlo by to vést k úrazu a stejně tak i k nesprávnému
fungování zařízení. Zároveň to bude mít za následek ukončení
záruky.
Bezpečná jízda
• Pokud se používá ve vozidle, bezpečná jízda je výhradní
odpovědností řidiče. Je nebezpečné používat ovládací prvky
aplikace při jízdě;
• Tato pravidla byla v prvé řadě vytvořena tak, aby se zabránilo
způsobení škod na životě nebo zdraví třetích osob, poškození
jejich majetků a domácích zvířat, a také poškozování životního
prostředí;
• Kdykoliv zastavíte vozidlo, vždy použijte ruční brzdu. Udržujte
ruční brzdu funkční tak, aby zamezila jakémukoliv možnému
pohybu vozidla;
• Vždy parkujte vaše vozidlo na otevřeném a dobře větraném
prostoru;
• Udržujte hlasitost ve vozidle relativně nízkou tak, abyste slyšeli
vše, co se děje mimo vozidlo;
• Nemanipulujte se zařízením, pokud by vás to mohlo rušit od
řízení.
NAVITEL s.r.o. tímto prohlašuje, že zařízení NAVITEL F300 je
kompatibilní se směrnicí RED 2014/53/EU.
Úplné znění Prohlášení o shodě je k dispozici na následující
internetové adrese:
www.navitel.cz/cz/declaration_of_conformity/f300
VYUŽITÍ ZAŘÍZENÍ — NAVITEL F300 | 7
CZ
Technická specikace
Systémová specikace
Procesor MStar MSB2531 800 MHz, Cortex-A7
Operační paměť 128 MB, DDR3
Externí slot microSDHC až 32 GB
Interní úložiště 8 GB
Operační systém WinCE / Linux
Základní parametry
Displej 5” TFT, 480×272
Reproduktor 8 Ohm / 1,5 W
Typ baterie 1200 mAh, dobíjecí
Parametry GPS
GPS MSR2112 32PIN-QFN
Frekvence 1,575 GHz
Počet kanálů 66 kanálů (vyhledávání pozice)/
22 kanálů (záznam stopy)
C/A CODE Frekvence čipu 1,023 MHz
Citlivost -165 dBm
Přesnost polohy 10 m, 2D RMS; 5 m 2D RMS,
WAAS aktivní
Rychlost 0,1 m/s
Frekvence aktualizace 1 Hz
Čas obnovy 0,1 s
Horký start 2 s (autonomní)
Teplý start 32 s (autonomní)
Studený start 35 s (autonomní)
Maximální výška 18 000 m
Maximální rychlost 515 m/s
Anténa Interní keramická anténa:
18,4 mm × 18,4 mm × 2 mm
NMEA NMEA 0183 standard v3.01 a zpětně
Přenosová rychlost 115 200 bps
Port COM1
Poznámka. Specikace se může změnit v případě novější
verze zařízení.
8 | UŽIVATELSKÁ PŘÍRUČKA — RYCHLÝ PRŮVODCE
CZ
Úvod
K základním vlastnostem aplikace Navitel Navigator patří: určení a zobrazení aktuální pozice na mapě, automatické i ruční zadávání
bodů trasy, plánování trasy, různé možnosti vyhledávání objektů, výpočet a zobrazení informací o cestě, a mnoho dalších.

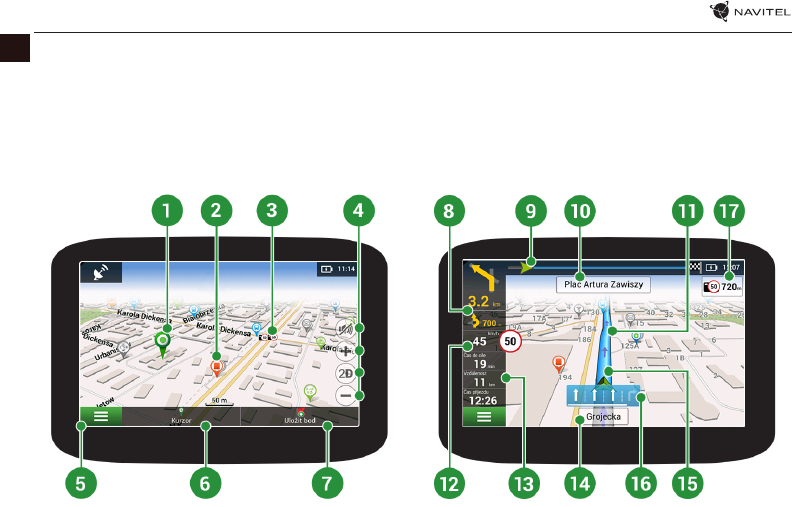

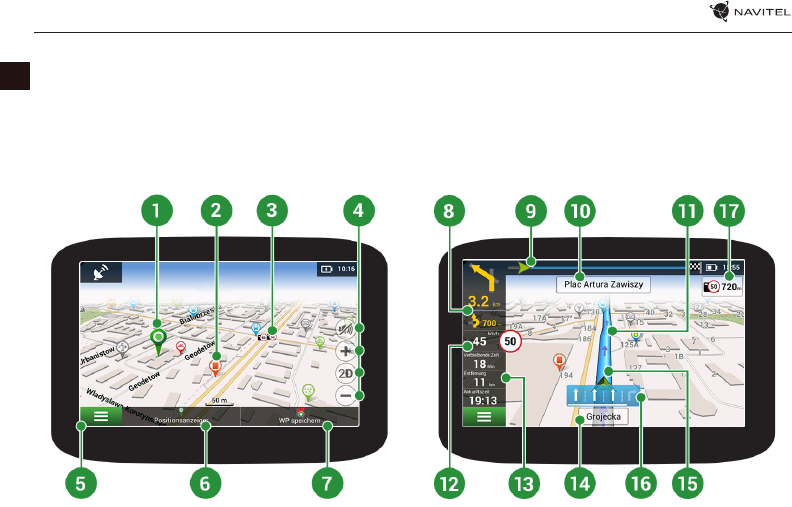

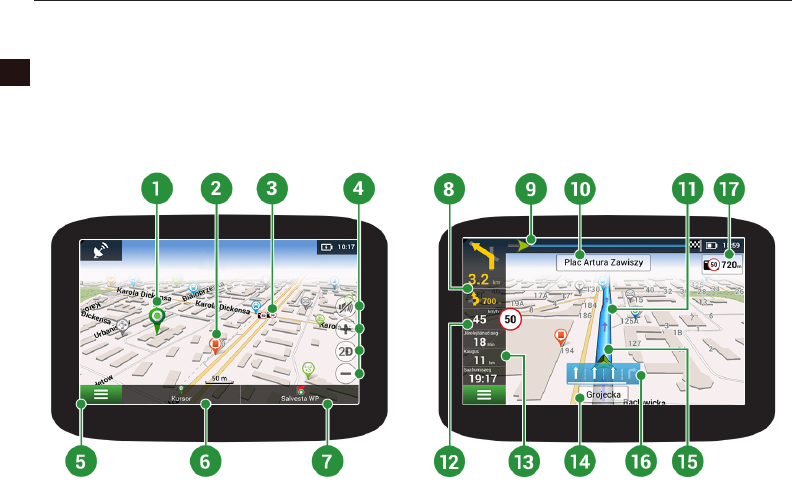

Programové rozhraní
RYCHLÝ PRŮVODCE — NAVITEL F300 | 9
CZ
1 Bod na mapě Krátkým klepnutím na mapu označíte bod, se kterým lze dále pracovat pomocí tlačítek
“Kurzor” a “Uložit bod”.
2 Bod zájmu (POI) Toto je příklad, jak jsou body zájmu (POI) vprogramu zobrazovány. Různé kategorie POI mají
různé ikony, stejně tak každá kategorie obsahuje mnoho typů ikon jako třeba nákupní centra,
značkové obchody, čerpací stanice atd. Stisknutím ikony otevřete panel vlastností objektu.
Zde naleznete základní informace, kontaktní údaje, souřadnice a možnost přidání tohoto
objektu do trasy.
3 Upozornění na
trase (SPEEDCAM)
Jedná se o příklad, jak jsou zobrazovány na mapě ikony funkce Upozornění na trase
(SPEEDCAM). Upozornění zahrnují údaje o měření rychlosti, radarech, nebezpečných
křižovatkách, zpomalovacích prazích a dalších typech potenciálních překážek na silnici.
4 Funkční tlačítka Tato tlačítka ovládají zobrazení mapy (2D/3D), zoomování a nastavení hlasitosti.
5 Hlavní menu Klepnutím na toto tlačítko otevřete hlavní menu programu.
6 Kurzor Toto tlačítko je dostupné pouze, když je na mapě zvolen nějaký bod. Klepnutím na toto
tlačítko otevřete obrazovku “Moje trasa”, kde můžete se zvoleným bodem dále pracovat.
7 Uložit bod Toto tlačítko je dostupné pouze, pokud na mapě zvolíte nějaký bod. Klepnutím na toto
tlačítko bod uložíte jako cílový bod.
8 Nadcházející
manévr
Označení vzdálenosti ke dvěma nadcházejícím manévrům. Klepnutím na znázornění
manévru otevřete dialogové okno sřadou nastavení.
9 Panel trasy Tento panel určuje uplynulou a zbývající část trasy.
10 | UŽIVATELSKÁ PŘÍRUČKA — RYCHLÝ PRŮVODCE
CZ
10 Ulice následující
po manévru
Název ulice následující po manévru. Vezměte, prosím, na vědomí, že pokud jsou splněny
určité podmínky, budou namísto panelu ulice následující po manévru zobrazeny nadcházející
jízdní pruhy.
11 Trasa Aktivní trasa.
12 Rychlost Limit rychlosti silnice se zobrazí vedle aktuální rychlosti. Pokud je limit překročen do 10 km/h,
políčko s aktuální rychlostí se zbarví do oranžova. Pokud je limit překročen o více než 10 km/h,
políčko s aktuální rychlostí se zbarví do červena. Chcete-li toto nastavení změnit, přejděte do
Menu > Nastavení > Upozornění > Pokuta za rychlost.
13 Informační panel Tento panel je k dispozici až po výpočtu zadané trasy a zobrazí následující: informace o
zbývajícím času do cíle, vzdálenosti do cíle a času příjezdu. Výběr ukazatelů lze měnit.
14 Aktuální ulice Název aktuální ulice (aktivní pouze, je-li navázáno spojení se satelity). Pokud mapa
neobsahuje informace o názvu dané ulice, je namísto toho zobrazen směr pohybu (Sever,
Jih, Západ a Východ).
15 GPS kurzor Zelený kurzor ukazuje aktuální polohu zařízení; šedý kurzor zobrazuje poslední
známoupolohu, pokud není aktuální umístění rozpoznáno.
16 Nadcházející
manévr
Indikátor zobrazuje nadcházející manévr včetně vzdálenosti zbývající kdanému manévru.
17 Upozornění na
trase
Řidič je upozorněn na vzdálenost od nejbližšího dopravního značení a odpočítávání se spustí
při přiblížení vozidla. Když se blížíte, program zobrazí odpočítávání na nejbližší kameru,
dopravní značku nebo značení.
RYCHLÝ PRŮVODCE — NAVITEL F300 | 11
CZ

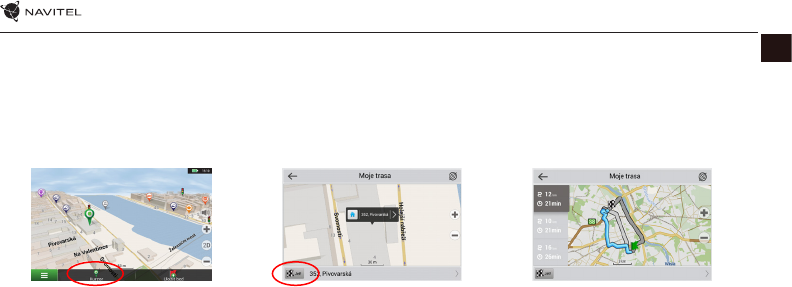

Trasa ke zvolenému bodu na mapě
Trasu můžete nastavit do bodu, který si najdete a označíte na mapě, a poté ho nastavíte jako cílový bod s tím, že jako počáteční
bod trasy bude brána aktuální pozice zařízení podle GPS. Pro vytvoření trasy klepněte v mapě pro označení bodu, vyberte “Kurzor”
[1], a pak “Jet!” [2]. Program nabídne 3 alternativní trasy s přibližnou vzdálenost a čas do cíle bodu [3]. Vyberte “Jet!” pro nasledování
trasy.
Obr. 1 Obr. 2 Obr. 3

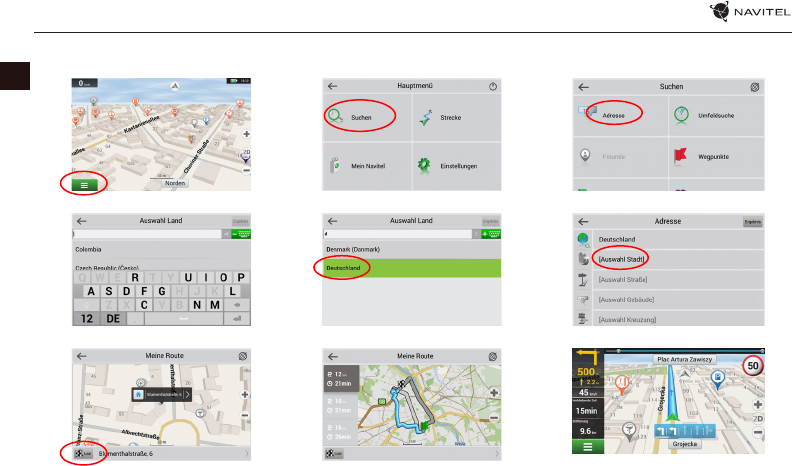

Navádění na přesnou adresu
Pro vytvoření trasy k bodu, jehož adresu znáte, zvolte “Menu” v levém dolním rohu obrazovky [4] > “Najít” [5] > “Poštovní adresy”,
a poté stikněte “Vybrat zemi” [6] a vložte její název [7]. Pro skrytí klávesnice stiskněte ikonu v pravé horní části obrazovky. Vyberte
požadovanou zemi [8]. Možnosti “Vybrat město”, “Vybrat ulici” a “Vybrat číslo budovy” se aktivují pouze v případě, že předchozí
pole byla vyplněna [9]. Po vyplnění všech informací se objekt zobrazí na mapě [10]. Program nabídne 3 alternativní trasy. Vyberte
trasu a stiskněte “Jet!” [11]. Nyní můžete následovat trasu [12].
14 | UŽIVATELSKÁ PŘÍRUČKA — CENTRUM AKTUALIZACÍ
CZ
Obr. 1 Obr. 2

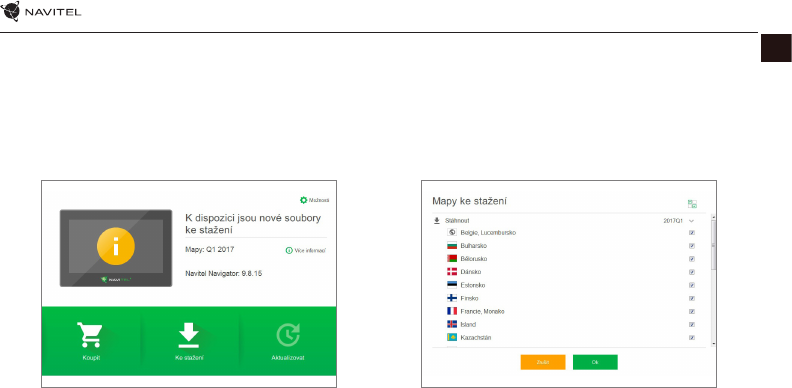

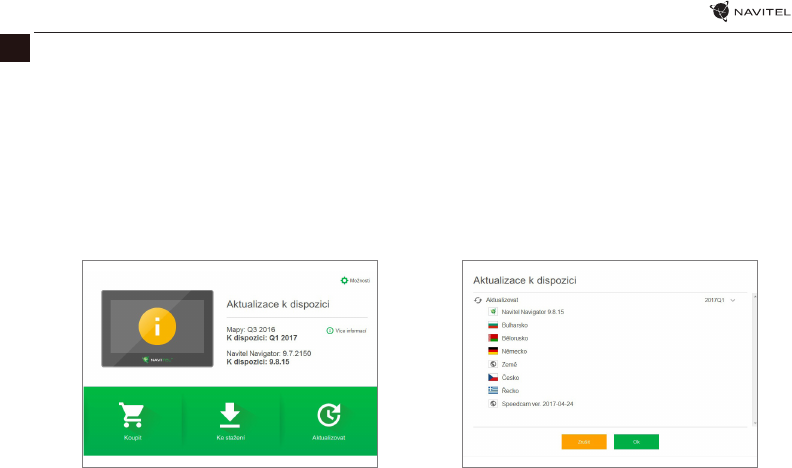

Navitel Navigator Update Center
Chcete-li aktualizovat aplikaci, Vaše mapy nebo zakoupit mapy nové, můžete využít speciální program, který jsme navrhli speciálně
pro tyto účely. Program si můžete stáhnout naociálních webových stránkách NAVITEL® vsekci “Ke stažení”. Níže uvedené pokyny
Vám pomohou při práci sprogramem.
1. Nainstalujte Navitel Navigator Update Center na váš počítač.
2. Připojte navigační zařízení k počítači.
3. Spusťte Navitel Navigator Update Center. Pokud je zařízení správně připojeno, program jej detekuje [1].
4. Pokud jsou k dispozici aktualizace, program vám navrhne, zda chcete aktualizovat software, mapy anebo obojí [2].
CENTRUM AKTUALIZACÍ — NAVITEL F300 | 15
CZ
Během aktualizace map budou staré mapy smazány. Chcete-li pokračovat, stiskněte tlačítko “Aktualizovat” a poté tlačítko “OK”.
5. Centrum aktualizací Navitel Navigator stáhne a nainstaluje požadované aktualizace na vaše zařízení.
6. V rámci programu si můžete stáhnout popřípadě dokoupit další mapy stisknutím tlačítek “Ke stažení” nebo “Koupit” [3].
7. Chcete-li si stáhnout další mapy, vyberte je v nabídce a stiskněte “OK” [4].
Obr. 3 Obr. 4
16 | UŽIVATELSKÁ PŘÍRUČKA — CENTRUM AKTUALIZACÍ
CZ

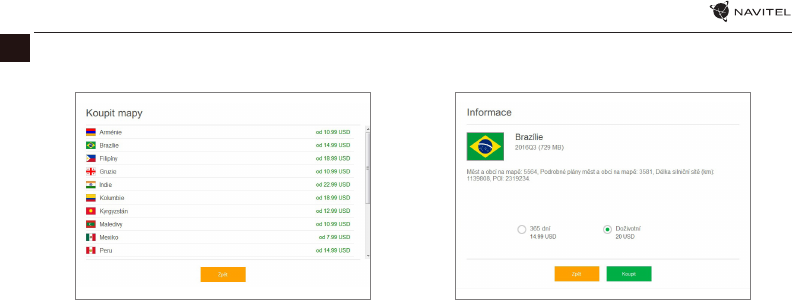

8. Chcete-li si koupit další mapy, vyberte je v nabídce, zvolte délku předplatného a stiskněte “Koupit”. Spusťte Navitel Navigator
ve vašem zařízení [5, 6].
9. Spusťte Navitel Navigator ve vašem zařízení.
Obr. 5 Obr. 6
18 | BENUTZERHANDBUCH – VERWENDUNG DER ANLAGE
DE
Sicherheitsanweisungen
1. Stellen Sie sämtliche gewünschten Einstellungen vor der
Fahrt ein. Es ist außergewöhnlich gefährlich, das Gerät
während der Fahrt zu bedienen und dessen Einstellungen
zu kongurieren. Wenn Sie die Einstellung der Navigation
oder eines Parameters des Geräts ändern müssen, muss das
Fahrzeug an einer sicheren Stelle in Übereinstimmung mit den
Verkehrsvorschriften geparkt werden.
2. Machen Sie sich mit der geplanten Strecke bekannt, bevor Sie
losfahren. Wenn Ihnen eine Sprachanweisung entgeht und Sie
sich auf dem Display orientieren müssen, vergewissern Sie sich
zuerst, dass dies die Verkehrsbedingungen sicher ermöglichen.
3. Es lässt sich nicht ausschließen, dass die Angaben in der
Navigation und die Sprachanweisungen in Widerspruch mit den
tatsächlichen Fahrtbedingungen sowie Verkehrsvorschriften
sind. Sie müssen immer auf die Bedingungen auf der Straße,
die Verkehrskennzeichnung und Fußgänger Acht geben.
4. Verwenden Sie das Navigationsgerät nicht als Werkzeug
für eine genaue Messung der Geschwindigkeit oder der
gefahrenen Entfernung.
5. Die Empfangsqualität des Satellitensignals kann auch in
Abhängigkeit von der Platzierung des Geräts im Fahrzeug
unterschiedlich sein. Die Qualität des Signals kann in Tunnel,
in der Nähe von hohen Gebäuden, eventuell in Gebieten
mit dichter Bebauung verschlechtert sein. Bestimmte
Witterungsbedingungen, zum Beispiel starker Nebel, können
ebenfalls eine negative Auswirkung auf die Qualität des
Signalempfangs haben.
6. Es ist möglich, dass kein GPS-Signal in der Nähe von Quellen
von elektromagnetischer Strahlung oder innerhalb von
Gebäuden empfangen werden kann.
7. Wenn Sie das Gerät einen längeren Zeitraum nicht verwendet
haben, wird die Bestimmung der Position bedeutend länger
dauern, auch wenn der GPS-Empfänger ein hochwertiges
Signal empfängt.
8. Achten Sie bitte darauf, wo Sie das Gerät installieren. Installieren
Sie das Gerät nicht an Stellen, welche die Aktivierung von
Airbags behindern oder die Sicht auf die Straße verhindern
könnten.
9. Achten Sie bei der Befestigung des Halters an der Frontscheibe
des Fahrzeugs darauf, dass die Oberäche des Glases sauber
ist. An der Stelle für die Befestigung sollten kein Staub, Dreck
und auch keine anderen Verunreinigungen sein, unter dem
Saugnapf des Halters sollten keine Blasen sein, weil diese eine
negative Auswirkung auf die Dauerhaftigkeit der Befestigung
haben könnten. Für Schäden am Gerät und weiteren
Gegenständen innerhalb des Fahrzeugs, die durch ein Lösen
des Halters verursacht wurden, haftet ausschließlich der
Nutzer, und es bezieht sich auf sie keine Garantie.
10. Setzen Sie das Gerät nicht langfristiger Sonneneinstrahlung
und hohen Temperaturen aus. Eine Überhitzung der Batterie
kann eine Explosion verursachen.
20 | BENUTZERHANDBUCH – VERWENDUNG DER ANLAGE
DE

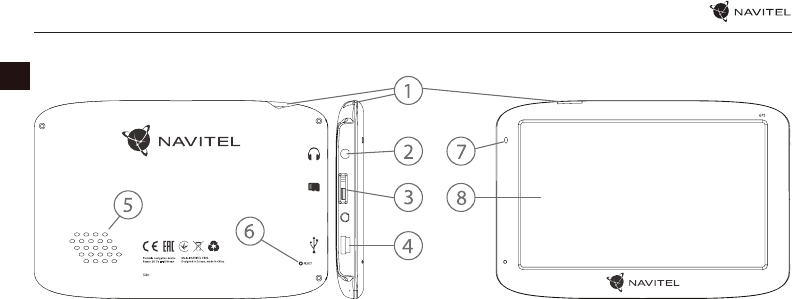

Anordnung des Geräts
1. Ein/Aus-Schalter
2. 3.5 mm jack-ministeckdose
3. Einschub für microSD-Karte
4. Mini-USB-Anschluss
5. Lautsprecher
6. RESET-Taste
7. Ladeindikator der Batterie
8. Display
VERWENDUNG DER ANLAGE — NAVITEL F300 | 21
DE
Fehler und Beseitigung von
Beschwerden
Das Gerät funktioniert nicht
• Kontrollieren Sie, ob das Gerät geladen ist. Schließen Sie eine
Versorgungsquelle an und warten Sie mindestens 5 Minuten,
wenn das Gerät nicht geladen ist.
• Drücken Sie den Ein/Aus-Schalter für einen Zeitraum von
mindestens 8 Sekunden.
• Schließen Sie ohne Rücksicht darauf, ob das Gerät geladen ist,
eine Versorgungsquelle an und versuchen Sie das Gerät erneut
zu starten.
• Wenn das Gerät auch nach dem Laden nicht funktioniert,
wenden Sie sich an unser Serviceteam oder jedwedes
zertiziertes Servicezentrum.
Das Gerät schaltet sich gleich nach dem Starten erneut aus
• Es ist möglich, dass die Batterie des Geräts nur sehr wenig
geladen ist. In solchen Fällen schaltet sich das System
automatisch aus. Es wird so einer vollständigen Entladung der
Batterie vorgebeugt, die zu einem Datenverlust führen könnte.
Bevor Sie einen weiteren Versuch zum Einschalten des Geräts
unternehmen, lassen Sie es mindestens 5 Minuten laden und
lassen Sie während der weiteren Tätigkeiten mit dem Gerät
den Adapter angeschlossen.
Schnelle Entladung der Batterie
• Die Batterie entlädt sich in einer kühlen Umgebung viel
schneller.
Die Batterie lädt sich nicht auf
• Kontrollieren Sie, ob der Adapter in die Steckdose gesteckt ist.
• Vergewissern Sie sich, ob Sie den Ladeadapter verwenden, der
zum Gerät gehört, und keinesfalls einen Adapter von einem
anderen Gerät.
• Die Batterie kann sich manchmal in einem sehr heißen Klima
nicht auaden.
Der Ton funktioniert nicht
• Kontrollieren Sie in der Einstellung des Programms, ob der Ton
nicht ausgeschaltet ist.
• Vergewissern Sie sich, ob die Lautstärke nicht zu niedrig
eingestellt ist.
Das Gerät erkennt keine microSD-Speicherkarte
• Vergewissern Sie sich, dass die Karte völlig in den richtigen
Einschub eingeschoben und gesichert ist.
• Prüfen Sie, ob die Karte nicht irrtümlicherweise umgekehrt
eingelegt ist.
• Prüfen Sie, ob die Karte nicht beschädigt ist. Versuchen Sie sie
in einem anderen Gerät zu verwenden.
• Entnehmen Sie die Karte und setzen Sie sie erneut ein. Starten
Sie das Gerät neu.
• Lesen Sie die der Karte beigelegte Installationsanleitung.
Es lassen sich keine Dateien kopieren
• Prüfen Sie, ob eine ordentliche Verbindung zwischen Rechner
und Gerät besteht.
• Möglicherweise ist der Speicher des Geräts voll und es müssen
nicht benötigte Dateien entfernt werden.
22 | BENUTZERHANDBUCH – VERWENDUNG DER ANLAGE
DE
Wartung des Geräts
Eine ordentliche Wartung des Geräts sichert dessen
langfristigen und zuverlässigen Betrieb
• Lassen Sie das Gerät nicht in einer Umgebung mit hoher
Feuchtigkeit und Temperatur.
• Setzen Sie das Gerät nicht der Sonne und UV-Strahlung aus.
• Legen Sie auf dem Gerät nichts ab, verhindern Sie, dass etwas
auf das Gerät fällt.
• Lassen Sie auf das Gerät keine physischen Stöße, z.B. Schläge
oder Stürze einwirken.
• Setzen Sie das Gerät nicht Feuchtigkeit und schnellen
Temperaturänderungen aus, weil es zur Kondensation von
Wasser im Gerät und zu dessen Beschädigung kommen
könnte. Schalten Sie das Gerät nicht ein, wenn es Feuchtigkeit
ausgesetzt war, bis es völlig trocken ist.
• Der Bildschirm des Geräts zerkratzt sehr leicht. Berühren
Sie den Bildschirm nicht mit scharfen Gegenständen. Ein
Zerkratzen des Bildschirms kann eine Schutzfolie vermeiden.
• Führen Sie niemals eine Reinigung des Bildschirms durch,
wenn das Gerät eingeschaltet ist. Verwenden Sie bei der
Reinigung nur ein weiches Tuch.
• Verwenden Sie für die Reinigung keine Papiertaschentücher
und auch keine Wischtücher.
• Versuchen Sie nicht, das Gerät selbst zu demontieren, zu
reparieren und auch nicht anzupassen, weil Sie so eine Verletzung,
eventuell eine Fehlfunktion des Geräts verursachen könnten. Es
würde auch zu einem Erlöschen der Garantie kommen.
• Zulässige Umgebungstemperatur im Betriebsmodus: 0°C
bis +35°С. Lagerungstemperatur: +5°C bis +45°С. Relative
Luftfeuchtigkeit: 5% bis 90% ohne Kondensation (25°C).
Sichere Fahrt
• Im Interesse der sicheren Verwendung der Funktionen
des Geräts vergessen Sie nicht, die Straßenverkehrsregeln
einzuhalten. Nutzen Sie außerdem bei der Steuerung des
Fahrzeugs den gesunden Menschenverstand, weil die Lenkung
ein Risikofaktor ist.
• Diese Regeln folgen in erster Linie aus dem Risiko der
Verursachung eines Schadens an Leben oder Gesundheit von
dritten Personen, der Schädigung von deren Eigentum sowie
von Haustieren, eventuell der Schädigung der Umwelt.
• Wenn Sie das Fahrzeug abstellen, nutzen Sie immer die
Parkbremse. Halten Sie die Parkbremse in einem ordentlich
funktionierenden Zustand, damit sie jegliche Bewegung des
Fahrzeugs verhindern kann.
• Parken Sie das Fahrzeug immer in einem oenen und
ordentlich gelüfteten Raum.
• Halten Sie die Lautstärke innerhalb des Fahrzeugs auf einem
relativ geringen Niveau, damit Sie alles hören können, was sich
außerhalb des Fahrzeugs zuträgt.
• Unternehmen Sie im Fahrzeug nichts, was Ihre Aufmerksamkeit
von der Steuerung ablenken würde.
NAVITEL s.r.o. erklärt hiermit, dass NAVITEL F300 mit der Richtlinie
RED 2014/53/EU kompatibel sind.
Der vollständige Text der Konformitätserklärung ist unter
folgender Internetadresse verfügbar:
www.navitel.cz/de/declaration_of_conformity/f300
VERWENDUNG DER ANLAGE — NAVITEL F300 | 23
DE
Technische Parameter
Bemerkung: Die Eigenschaften des Geräts und dessen
äußeres Aussehen kann der Hersteller ohne vorherige
Bekanntgabe ändern.
Parameter des Systems
Prozessor MStar MSB2531 800 MHz, Cortex-A7
RAM-Speicher 128 MB, DDR3
Einschub für externen
Speicher microSDHC, bis 32 GB
Interner Speicherplatz 8 GB
Betriebssystem WinCE / Linux
Grundparameter
Display 5” TFT, 480×272
Lautsprecher 8 Ohm / 1,5 W
Batterietyp 1200 mAh, wiederauadbar
GPS-Parameter
GPS MSR2112 32PIN-QFN
Frequenz 1,575 GHz
Anzahl der Kanäle 66 Kanäle (Positionssuche) /
22 Kanäle (Überwachung)
C/A CODE 1,023 Frequenz des Chips (MHz)
Empndlichkeit -165 dBm
Genauigkeit der
Positionsbestimmung
10 m, 2D RMS; 5 m 2D RMS,
Unterstützung WAAS
Geschwindigkeit 0,1 m/s
Erneuerungsfrequenz 1 Hz
Erneuerungszeit 0,1 s
Heißstart 2 s (autonom)
Warmstart 32 s (autonom)
Kaltstart 35 s (autonom)
Maximale Meereshöhe 18.000 m
Max. Geschwindigkeit 515 m/s
Antenne interne keramische Antenne;
18,4 mm × 18,4 mm × 2 mm
NMEA NMEA 0183 Standard v3.01
Übertragungs
geschwindigkeit 115.200 b/s
Port COM1
24 | BENUTZERHANDBUCH — HANDBUCH FÜR DEN SCHNELLSTART
DE
Einleitung
Navitel Navigator ist eine multifunktionale Oine-Navigationsanwendung für eine eektive Suche von Strecken und deren
Planung. Die Funktion des Programms besteht primär in der Bestimmung und der Anzeige der aktuellen Position auf der Karte,
der automatischen und manuellen Einstellung von Streckenpunkten, der Suche von Objekten, der Berechnung und Anzeige von
Informationen über den Weg und in einer ganzen Reihe weiterer Sachen.
Benutzerschnittstelle des Programms
HANDBUCH FÜR DEN SCHNELLSTART — NAVITEL F300 | 27
DE

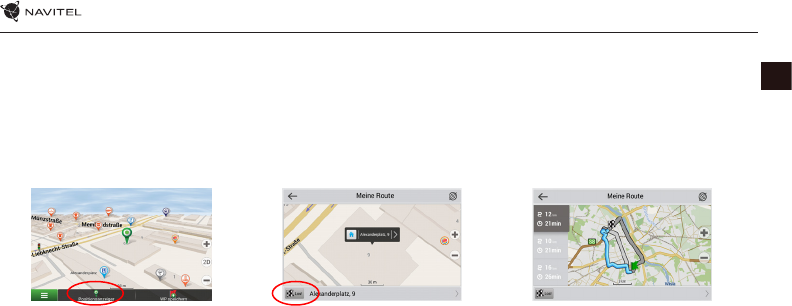

Strecke zu einem auf der Karte gewählten Punkt
Sie können eine Strecke zu einem in der Karte bestimmten Punkt planen lassen. Die aktuelle Position des Geräts wird als
Ausgangspunkt der Strecke verwendet. Durch das Anklicken in der Karte bezeichnen Sie einen bestimmten Punkt, wählen den
„Positionsanzeiger“ [1] aus und klicken auf die Möglichkeit „Los!“ [2]. Das Programm wird 3 alternative Routen anbieten mit
überschläglichen Fahrtstrecken und Fahrtzeiten bis zum Zielpunkt anbieten [3]. Wählen Sie die Route und drücken Sie „Los!“ zu
folgen die Strecke.
Abb. 1 Abb. 2 Abb. 3
Strecke zu einer konkreten Adresse
Wenn Sie eine Strecke zu einer konkreten bekannten Adresse nden möchten, drücken Sie „Menü“ [4] > „Suchen“ [5] > „Adresse“,
danach drücken Sie die Taste „Auswähl Land“ [6]. Geben Sie die Bezeichnung des Staats ein [7]. Durch das Drücken des Icons im
rechten oberen Teil des Bildschirms verdecken Sie die Tastatur. Wählen Sie das Land aus [8]. Die Möglichkeiten „Auswähl Stadt“,
„Auswähl Straße“ und „Auswähl Gebäude“ werden immer erst dann aktiviert, wenn Sie die vorangegangenen Felder ausfüllen [9].
Nach der Eingabe aller Angaben wird das Objekt auf dem Bildschirm angezeigt [10]. Drücken Sie auf „Los!“. Drücken Sie die Taste
„Los!“. Das Programm wird 3 alternative Routen anbieten [11]. Jetzt können Sie die Strecke fahren [12].
28 | BENUTZERHANDBUCH — HANDBUCH FÜR DEN SCHNELLSTART
DE
Abb. 4 Abb. 5 Abb. 6
Abb. 7 Abb. 8 Abb. 9
Abb. 10 Abb. 11 Abb. 12
30 | BENUTZERHANDBUCH — UPDATE CENTER
DE

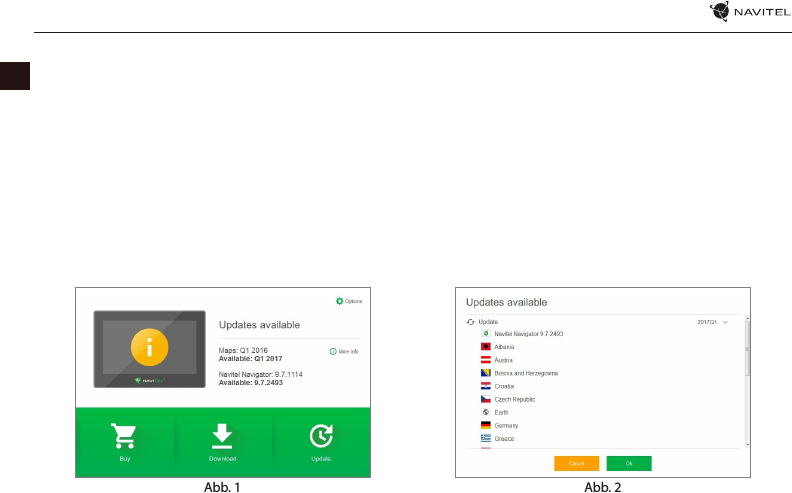

Abb. 1 Abb. 2
Navitel Navigator Update Center
Wenn Sie Karten und Anwendungen aktualisieren möchten, eventuell neue Karten kaufen möchten, können Sie ein spezielles
Programm nutzen, das gerade für diese Zwecke erstellt worden ist. Das Programm können Sie sich in der Sektion „Downloads“
auf der oziellen Internetseite von NAVITEL® herunterladen. Die Vorgehensweise der Arbeit mit dem Programm beschreiben die
unten aufgeführten Anweisungen.
1. Installieren Sie die Aktualisierungsverwaltung für Navitel Navigator auf Ihrem PC.
2. Schließen Sie Ihr Gerät an den PC als USB-Flash-Laufwerk / Massenspeicher.
3. Starten Sie die Aktualisierungsverwaltung für Navitel Navigator [1].
Wenn das Gerät richtig angeschlossen ist, wird es vom Programm erkannt.
4. Wenn Aktualisierungen verfügbar sind, werden Sie von der Aktualisierungsverwaltung für Navitel Navigatorr darauf hinweisen,
dass Sie Ihren Navitel Navigator und/oder die Karten aktualisieren sollten [2].
UPDATE CENTER — NAVITEL F300 | 31
DE
Denken Sie daran, dass Ihre alten Karten während des Aktualisierungsvorgangs gelöscht werden. Betätigen Sie die Taste
„Aktualisieren“ und dann „OK“ um fortzufahren.
5. Die Aktualisierungsverwaltung für Navitel Navigator wird die Aktualisierungen herunterladen und auf Ihrem Gerät
installieren.

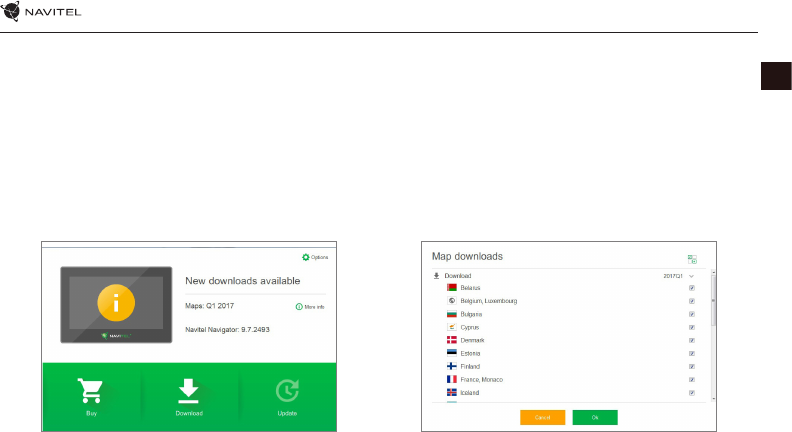

6. Nach der erfolgten Aktualisierung können Sie zusätzliche Karten durch Betätigen von „Herunterladen“ oder „Kaufen“
herunterladen bzw. kaufen [3].
7. Um Karten herunterzuladen, wählen Sie gewünschte Karten(n) und betätigen Sie „OK“ [4].
Abb. 3 Abb. 4
SEADME KASUTAMINE — NAVITEL F300 | 33
EE
Pakendi sisu
NAVITEL F300 personaalne navigatsiooniseade
Hoidik (esiklaasil) autos kasutamiseks
Stylus
Autolaadija 12/24 V
Mini-USB — USB kaabel
Kaitsev kott
Käesolev kasutusjuhend
Garantiikaart
38 | JUHEND KASUTAJATELE – SEADME KASUTAMINE
EE
Seadme hooldamine
Nõuetekohane hooldus tagab seadmele selle pikaajalise
ning töökindla toimimise
• Ärge jätke seadet kõrge niiskuse- ja temperatuuriga keskkonda.
• Ärge jätke seadet päikese ja UV kiirguse kätte.
• Ärge pange ega laske tilkuda seadme peale mitte midagi.
• Ärge laske seadmel toimida füüsilisi lööke, näiteks hoope või
kukkumist.
• Ärge jätke seadet niiskuse ja kiirete temperatuuri
muutuste kätte sellepärast, et niimoodi võib vesi seadmes
kondenseeruda ning seda kahjustada. Kui seade asus niiskes
keskkonnas, siis ärge seda nii kaua sisse lülitage, kuni pole
täielikult kuivanud.
• Seadme kuvarit võib väga kergesti ära kriipida. Ärge puutuge
kuvarit teravate esemetega. Kuvari kriimustusi võite kaitsta
kaitsekilega.
• Ärge kunagi puhastage sisselülitatud kuvarit. Puhastamisel
kasutage ainult puhast lappi.
• Ärge kasutage kuvari puhastamisel paberrätikuid ega
käterätikuid.
• Ärge püüdke ise seadet demonteerida, parandada ega
kohandada, sest niimoodi võite endale põhjustada vigastusi
või lõppkokkuvõttes seadmele tekitada talitlushäireid. Samuti
muutuks garantii kehtetuks.
Ohutu liiklemine
• Seadme funktsioonide ohutu kasutamise tagamiseks ärge
unustage jälgida liikluseeskirja nõudeid. Lisaks sellele olge
sõiduki juhtimisel mõistlik, kuna juhtimisel peate arvestama
ohufaktoriga arvestamist.
• Käesolevad reeglid tulenevad esmajärjekorras ohust tekitada
kahju kolmandate isikute elule või tervisele, nende varale
või koduloomadele ning lõpptulemusena kahjustada
elukeskkonda.
• Kui peatate sõiduki, kasutage alati parkimispidurit. Hoidke
parkimispidurit korrapäraselt toimivas seisundis, et hoida ära
sõiduki igasuguse iseliikumise võimaluse.
• Parkige sõidukit avatud ja hästituulutatud ruumis.
• Hoidke sõiduki sisemist helitugevust suhteliselt madalal
tasemel, et te saaksite kuulda kõike, mis toimub väljapool
sõidukit.
• Ärge tehke sõidukis midagi, mis võiks suunata teie tähelepanu
mujale.
NAVITEL s.r.o. teatab, et NAVITEL F300 on kooskõlas direktiiviga
RED 2014/53/EU.
Vastavusdeklaratsiooni täistekst on kättesaadav järgmisel
Interneti-aadressil:
www.navitel.cz/ee/declaration_of_conformity/f300
SEADME KASUTAMINE — NAVITEL F300 | 39
EE
Tehnilised parameetrid
Märkus: Seadme omadusi ning selle välimust võib tootja
muuta ilma eelneva etteteatamiseta.
Süsteemi parameetrid
Protsessor Mstar MSB2531 800 MHz, Cortex-A7
Mälu RAM 128 MB, DDR3
Välise mälu süvend microSDHC, kuni 32 GB
Sisemine salvestusruum 8 GB
Operatsioonisüsteem WinCE / Linux
Põhilised parameetrid
Kuvar 5“ TFT, 480×272
Kõlar 8 oomi / 1,5 W
GPS parameetrid
GPS MSR2112 32PIN-QFN
Frequency 1.575 GHz
Kanalite arv 66 kanalit (asukoha otsing) / 22 kanalit
(jälgimine)
KOOD C/A 1,023 kiibi sagedus (MHz)
Tundlikkus -165 dBm
Asendi määramise täpsus 10 m, 2D RMS; 5 m 2D RMS, toetus WAAS
Kiirus 0.1 m/s
Värskendussagedus 1 Hz
Värskenduse aeg 0.1 s
Kuum start 2 s (autonoomselt)
Soe start 32 s (autonoomselt)
Külm start 35 s (autonoomselt)
Maksimaalne kõrgus
merepinnast
18 000 m
Maksimaalne kiirus 515 m/s
Antenn sisemine keraamiline antenn; 18,4 mm
× 18,4 mm × 2 mm
NMEA NMEA 0183 standardne v3.01
Boodikiirus (andmekiirus) 115200 b/s
Port COM1
40 | JUHEND KASUTAJATELE - KIIRSTARDI JUHEND
EE
Sissejuhatus
Navitel Navigator on multifunktsionaalne oine navigatsiooni rakendus, mida kasutatakse efektiivse marsruudi leidmiseks
ning selle planeerimiseks. Programmi funktsioon seisneb primaarselt selles, et määrata kindlaks ning kuvada praegust asukohta
kaardil, automaatselt ja käsitsi seadistada marsruudi punktid, objektide otsing, väljaarvestused ja teabe kuvamine teede ning
paljude muude asjade kohta.
Kasutaja programmiliidesed
KIIRSTARDI JUHEND — NAVITEL F300 | 41
EE
1 Punkt kaardil Kerge puudutusega kaardil märgistate punkti, mille abil võite korraldada järgmisi
tegevusi, „Kursor“ ning „Salvesta WP“.
2 Huvi punktid See on huvipunktide kuvamise näide (POI) programmis. Erinevad huvipunktid
kuvatakse erinevate ikoonide poolt. Eksisteerib palju erinevaid ikoone konkreetse
huvipunkti jaoks, näiteks nagu ostukeskus, müügikettide poed, bensiinijaamad jms.
3 SPEEDCAM See on näide, kuidas kaardil kuvatakse funktsioonidega ikoonid, mis teid hoiatavad
kiiruskaamerate, radarite, ohtlike ristmike eest, aeglustite ning muude SPEEDCAM
eest. Tegemist on spetsiaalsete kaartide punktidega, mille mõtteks on mitmesuguste
potentsiaalsete takistuste äramärkimine marsruudil.
4 Kaardi nupud Need nupud on kaardi (2D/3D) kontrolltüübi juhtimise kuvamiseks, kaardi mõõtmete
ja helitugevuse seadistamiseks.
5 Peamenüü Klõpsates käesoleval nupul, avaneb programmi peamenüü.
6 Kursor See nupp on kättesaadav ainult sellisel juhul, kui kaardil on valitud mingi punkt.
Klõpsates sellel nupul avaneb kuvaril pilt „Minu marsruut“, kus võite valitud punktiga
teha mitmesuguseid operatsioone.
7Salvestada WP Käesolev nupp on kättesaadav ainult sellisel juhul, kui kaardil on valitud mingi punkt.
Klõpsates sellel nupul salvestate valitud punkti marsruudi punktina.
8 Järgmine
manööver
Järgmiste kahe manöövri kauguse indikatsioon. Vajutades sümbolile avate dialoogi
akna, kus võite teha mitmeid dkonguratsiooni seadistusi.
9 Toimumise
indikaator
Indikaator näitab läbitud ning allesjäävat marsruudi osa.
Produkt Specifikationer
| Mærke: | Navitel |
| Kategori: | Navigator |
| Model: | F300 |
Har du brug for hjælp?
Hvis du har brug for hjælp til Navitel F300 stil et spørgsmål nedenfor, og andre brugere vil svare dig
Navigator Navitel Manualer
2 August 2024
21 Juli 2024
20 Juli 2024
14 Juli 2024
22 Februar 2024
22 November 2023
1 Februar 2023
29 Januar 2023
29 Januar 2023
23 December 2022
Navigator Manualer
- GlobalSat
- Route 66
- Overmax
- BMW
- Sony
- Hitachi
- Furuno
- Celestron
- Soundstream
- Prestigio
- Chrysler
- Navman
- Holux
- Lowrance
- Zenec
Nyeste Navigator Manualer
21 Juli 2025
20 Juli 2025
20 Juli 2025
20 Juli 2025
16 Juli 2025
7 Juli 2025
6 Juli 2025
5 Juli 2025
5 Juli 2025
4 Juli 2025
