Manufacturer’s statement
2
INSTALLATION INSTRUCTIONS
No.59-2689-1 1809-27
Quick Reference
Introduction
1
FR
Introduction
DE
Einleitung
IT
Introduzione
ES
Introducción
PT
Introdução
NL
Inleiding
FR
Déclaration du fabricant
DE
Herstellererklärung
IT
Dichiarazione del costruttore
ES
Declaración del fabricante
PT
Declaração do fabricante
NL
Mededeling van de fabrikant
Full information, with multilanguage, available in;
http://navi.optex.net/manual/50278
• This “Quick Reference” is the part of the entire installation
instructions that guides the installation procedures for installers.
Get the full information with multi-language of the installation
instructions in the web site.
If you need a guide to the operation of the whole system,
please consult your installer of the entire system.
•
•
• Cette “Quick Reference” est la partie des instructions
d’installation entières qui guide les procédures d’installati
on pour
les installateurs.
• Obtenez les informations complètes avec multi-langue des
instructions d’installation dans le site Web.
• Si vous avez besoin d’un guide pour le fonctionnement du
système dans son ensemble, s’il vous plaît consulter votre
installateur de l’ensemble du système.
• Dieses “Quick Reference” ist der Teil der gesamten
Installationsanweisungen, die die Installationsverfahren für
Installateure führt.
• Holen Sie sich die vollständige Information mit mehrsprachiger
der I
nstallationshinweise in der Website.
• Wenn Sie einen Leitfaden für den Betrieb des Systems als
Ganzes benötigen, wenden Sie sich bitte an Ihren Installateur
des gesamten Systems.
• Questa “Guida rapida” è la parte di tutto il istruzioni di
installazione che guida le procedure di installazione per gli
installatori.
• Ottenere le informazioni complete con il multi-linguaggio delle
istruzioni di installazione nel sito web.
• Se occorre una guida per il funzionamento del sistema nel suo
complesso, cons
ultare l’installatore dell’intero sistema.
• Este “Referencia rápida” es la parte de la totalidad de las
instrucciones de instalación que guía los procedimientos de
instalación para los instaladores.
• Obtener la información completa con multi-idioma de las
instrucciones de instalación en el sitio web.
• Si necesita una guía para el funcionamiento del sistema en su
conjunto, por favor consulte a su instalador de todo el sistema.
• Este “Referência Rápida” é parte de toda as instruções de
instala
ção que orienta os procedimentos de instalação para os
instaladores.
• Obter as informações completas com multi-idioma das
instruções de instalação no web site.
• Se você precisa de um guia para a operação do sistema como
um todo, por favor consulte o seu instalador de todo o sistema.
• Deze “Snelle referentie” maakt deel uit van de totale
installatieaanwijzingen die de installateur door de
installatieprocedures leiden.
• Krijg de volledige meertalige informatie van de
installatieaanwijzingen van de websi
te.
• Als u richtlijnen nodig hebt over de werking van het gehele
systeem, raadpleeg dan de installateur van het gehele systeem.
EN
IT
ES
PT
NL
FR
DE
WXS-RAM: Anti-masking battery operated model
WXS-RDAM-X5: +Microwave detection (10.525 GHz)
180°WIDE ANGLE OUTDOOR DETECTOR
180°WIDE ANGLE OUTDOOR DETECTOR
WX Shield series
WX Shield series
BATTERY OPERATED MODEL
Caution
2.0 m
(6′8″)
0.8 - 1.2 m
(2′7″-4′)
Parallel
Tilt
FR
Attention
DE
Vorsicht
IT
Attenzione
ES
Precaución
PT
Cuidado
NL
Voorzichtig
High mount
Low mount
Warning
FR
Avertissement
DE
Warnung
IT
Avvertenza
ES
Aviso
PT
Aviso
NL
Waarschuwing
EN
Prohibition
FR
Interdiction
DE
Verbot
IT
Divieto
ES
Prohibición
PT
Proibição
NL
Verbod
Recommendation
Recommandation
Empfehlung
Raccomandazione
Recomendación
Recomendação
Aanbeveling
<WXS-RDAM only>
Do not overlap the detection area of
each when two or more WXS-RDAMs
are installed close together.

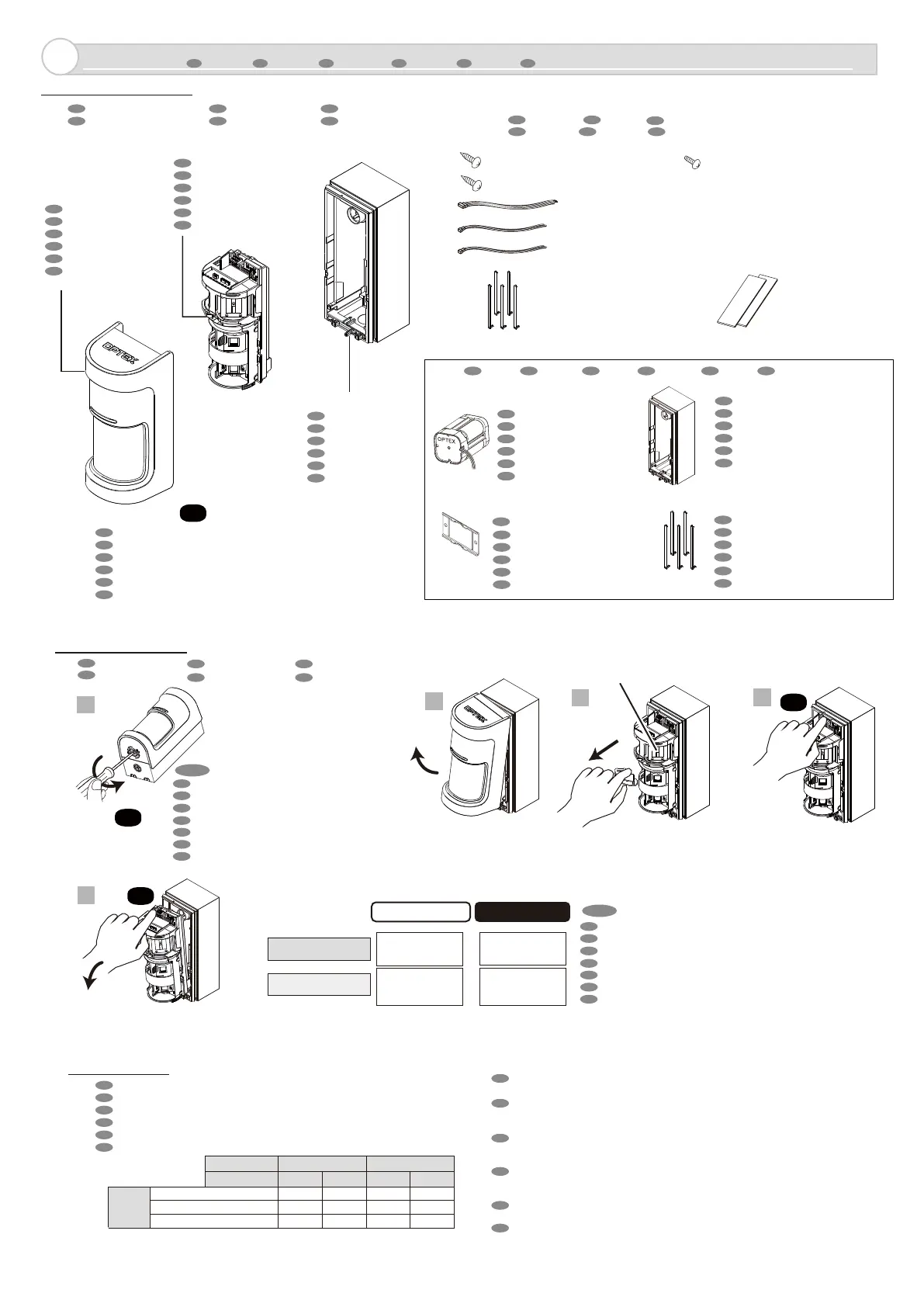

Installation
3
<Accessories>
FR
Accessoires
DE
Zubehör
IT
Accessori
ES
Accesorios
PT
Acessórios
NL
Accessoires
FR
Installation
DE
Installation
IT
Installazione
ES
Instalación
PT
Instalação
NL
Installatie
FR
DE
IT
Descrizione delle parti
ES PT
NL
Cover unit
FR
Unité de couverture
DE
Abdeckungseinheit
IT
Unità di copertura
ES
Unidad de cubierta
PT
Unidade de cobertura
NL
Afdekkingseenheid
FR
Unité de base
DE
Grundeinheit
IT
Unità base
ES
Unidad base
PT
Unidade base
NL
Basiseenheid
<Options>
FR
Options
DE
Optionen
IT
Opzioni
ES
Opciones
PT
Opçóes
NL
Opties
Mounting screw (4 × 20 mm) x 2
Back box [WXI-BB]
FR
Arrière du boiter
DE
Back-Box
IT
Scatola posteriore
ES
Caja trasera
PT
Caixa traseira
NL
Achterkant van de kast
Pole mount plate [PMP-01]
FR
Plaque de montage sur poteau
DE
Adapter für Pfostenmontage
IT
Base di montaggio su palo
ES
Soporte de montaje en poste
PT
Placa de montagem no poste
NL
Paal montageplaat
Main unit
FR
Unité principale
DE
Haupteinheit
IT
Unità principale
ES
Unidad principal
PT
Unidade principal
NL
Hoofdeenheid
Lock screw (3 × 12 mm) x 1
Area masking plate [MKP-01]
(For exceeded areas beyond the accessories)
FR
Plaque de masquage
DE
Bereichsabdeckung Platte
IT
Piastra per mascheratura di area
ES
Placa de enmascaramiento de área
PT
Placa de máscara de área
NL
Area masking plate
3-1. Parts identifications
Identification des pieces Teile-identifikatioon
Identificación de los partes
Identificaão de peças Identificatie onderdelen
Battery holder [BH-01]
FR
Boîtier de batterie
DE
Batteriefach
IT
Contenitore di batteria
ES
Caja de bateria
PT
Caixa de bateria
NL
Batterijvak
Connector for POWER and ALARM (R)
Connector for ALARM (L)
Connector for TROUBLE
Velcro tape
Base unit
2
Area masking plate x 5
Blue
Les éléments clés pour les réglages sont colorés en bleu.
Wichtige Teile für Einstellungen sind blau markiert.
Le parti chiave per le impostazioni sono colorate in blu.
Las partes clave para la configuración están coloreadas en azul.
As partes principais das configurações são coloridas em azul.
De belangrijkste onderdelen voor de instellingen zijn blauw gekleurd.
Key parts for settings are colored in blue.
FR
DE
IT
ES
PT
NL
3-2. Before mounting
FR
Avant l’montage
DE
Vor der montage
IT
Prima del’ montaggio
ES
Antes de la montaje
PT
Antes da montagem
NL
Voor de montage
1
4
3
2
FR
FR
DE
IT
ES
PT
NL
Remove the lock screw if it is used.
Retirez la vis de blocage si elle est utilisée.
Entfernen Sie die Sicherungsschraube, falls verwendet.
Rimuovere la vite di bloccaggio se utilizzata.
Retire el tornillo de seguridad si se usa.
Remova o parafuso de bloqueio se for utilizado.
Verwijder de borgschroef indien gebruikt.
NOTE
FR
DE
IT
ES
PT
NL
EN
3-3. Battery Life
Unit; years (approx.)
Unité; années (environ)
Einheit; Jahre (ca.)
Unità; anni (circa)
Unidad; años (aprox.)
Unidade; anos (aprox.)
Eenheid; jaar (ongeveer)
Model WXS-RAM WXS-RDAM
Battery
type
Interval (sec.)
120
5
3
4
5
3.5
2
2.5
120
3.5
2
2.5
5
1
0.5
0.8
CR123A (3 V DC, 1 300 mAh)
CR2 (3 V DC, 750 mAh)
1/2AA (3.6 V DC, 1 000 mAh)
FR
Vie de la batterie
DE
Batterielebensdauer
IT
Durata della batteria
ES
Duración de la batería
PT
Vida útil da bateria
NL
Levensduur batterij
They are calculated in condition that one battery is used, no power sharing with the
transmitter, LED is off and Anti-masking is on.
FR
Ils sont calculés dans l'hypothèse où une batterie est utilisée, pas de partage de
alimentation avec l'émetteur, la LED est éteinte et l'anti-masquage est activé.
DE
Sie werden unter der Bedingung berechnet, dass eine Batterie verwendet wird,
keine Stromversorgung mit dem Sender geteilt wird, die LED aus ist und die
Abdeckschutz ein ist.
IT
Vengono calcolati in condizione che venga utilizzata una sola batteria, nessuna
condivisione di alimentazione con il trasmettitore, LED spento e Anti-mascheramento
attivo.
ES
Se calculan en la condición de que se utilice una batería, no se comparta la
alimentación con el transmisor, el LED esté apagado y el antienmascaramiento
esté activado.
PT
Eles são calculados na condição de que uma bateria seja usada, nenhum
compartilhamento de alimentação com o transmissor, o LED esteja desligado e o
Antimascaramento esteja ativado.
NL
Ze worden berekend in de toestand dat één batterij wordt gebruikt, geen stroom
wordt gedeeld met de zender, LED is uit en Anti-maskering is ingeschakeld.
5
Remove a spacer made of paper.
Blue
Blue
Blue
Do not touch the MW sensor unit.
Low mount
High mount
9.0 m fixed
(30’ )
2.0 m fixed
(6’ 8” )
NOTE
Select either "Low" or "High" for mounting before starting.
Sélectionnez "Low" ou "High" pour le montage avant de commencer.
Wählen Sie entweder "Low" oder "High" für die Montage vor dem Start.
Selezionare "Low" o "High" per il montaggio prima dell'avvio.
Seleccione "Low" o "High" para el montaje antes de comenzar.
Selecione "Low" ou "High" para montar antes de iniciar.
Selecteer "Low" of "High" om te monteren voordat u begint.
FR
DE
IT
ES
PT
NL
EN
Unlock
Detection area
Mounting height
2.5 to 12 m
(8’ to 40’ )
0.8 to 1.2 m
(2’ 7” to 4’ )

Produkt Specifikationer

Mærke: Optex
Kategori: Ikke kategoriseret
Model: WXS-RDAM

Har du brug for hjælp?

Hvis du har brug for hjælp til Optex WXS-RDAM stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ikke kategoriseret Optex Manualer

Optex

Optex OVS-50TNR Manual

28 September 2025
Optex

Optex InSight INS-HX-80N Manual

10 August 2025
Optex

Optex AX-100TF Manual

23 Juli 2025
Optex

Optex CX-702RS Manual

19 Juni 2025
Optex

Optex RLS-PB2 Manual

26 Januar 2025
Optex

Optex QXI-DT-X5 Manual

14 December 2024
Optex

Optex WXI-R Manual

5 December 2024
Optex

Optex VXS-AM Manual

5 December 2024
Optex

Optex SIP-5030-IP-BOX Manual

5 December 2024
Optex

Optex AX-100TFR Manual

5 December 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Icy Box

Icy Box IB-MS404-T Manual

17 Oktober 2025
LC-Power

LC-Power Platinum Pro LC1000P2 V3.1 Manual

17 Oktober 2025
Hagor

Hagor 3215 Manual

17 Oktober 2025
Menuett

Menuett 005-908 Manual

17 Oktober 2025
FBT

FBT MPU 4060 Manual

17 Oktober 2025
Metz

Metz 130E405032-E Manual

17 Oktober 2025
Hagor

Hagor 3210 Manual

17 Oktober 2025
Lucide

Lucide Concri 05910/10/36 Manual

17 Oktober 2025
Hagor

Hagor 3232 Manual

17 Oktober 2025
IFi Audio

IFi Audio GO blu Air Manual

17 Oktober 2025
