Side 1/4
www.hugo-mueller.de BA SC18x4easy SC28x3pro4 MP;de,en, , 23756 - 9 7 4 fr it –201 .0 V0
(1) Option
D

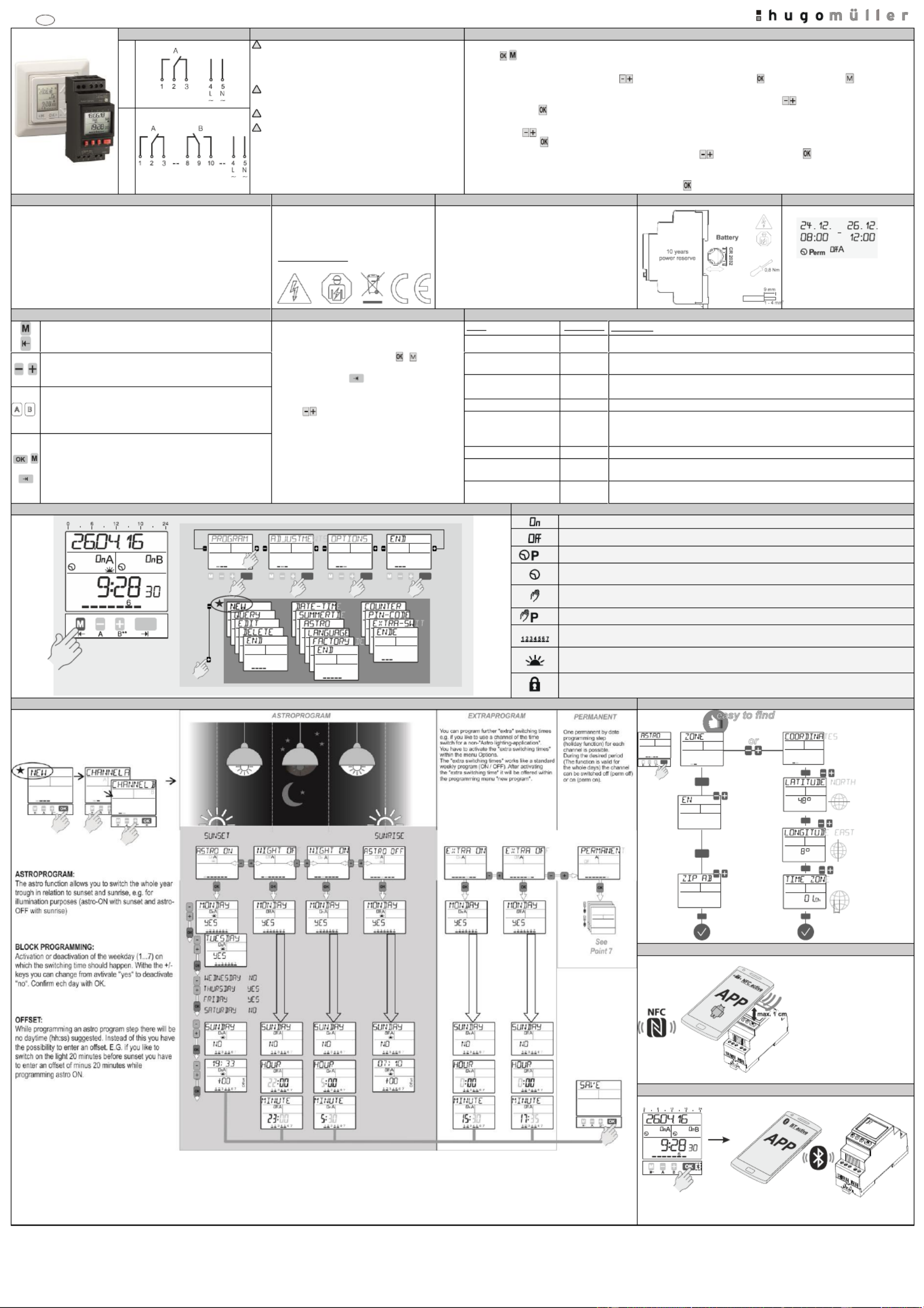

Bedienungsanleitung Digitale Zeitschaltuhr Astro– [SC18.x4 easy/ 1704x4 easy/ SC28x3 pro4 / 1724x3pro4 /173113 easy]
Anschlussbilder
1. Sicherheitshinweise
2. Erstinbetriebnahme
!
Einbau und Montage dürfen nur von einer
Elektrofachkraft durchgeführt werden! Anderenfalls
besteht Brandgefahr oder die Gefahr eines elektrischen
Schlages!
!
Nur an die auf dem Typenschild / der Schaltuhr
angegebene Spannung und Frequenz anschließen!
!
Bei Eingriffen oder Änderungen an der Schaltuhr erlischt
die Garantie!
!
Die Schaltuhr ist so zu installieren, dass außer-
gewöhnlich hohe Störstrahlung die Funktion nicht
beeinträchtigen kann!
Die Schaltuhr wird im Power-Fail-Modus ausgeliefert. Das Display ist aus.
Drücken Sie die -Taste. Die Displayanzeige erscheint. /
Die Schaltuhr ist mit dem aktuellen Datum, der Uhrzeit und der europäischen
Sommerzeitregel voreingestellt.
Stellen Sie die gewünschte Sprache mit den -Tasten ein und bestätigen Sie
mit . (Hinweis: Mit der -Taste können Sie jederzeit einen Schritt zurück)
Datum, Uhrzeit und Sommerzeitregel falls nötig mit den -Tasten einstellen und
jeweils mit bestätigen.
Für die Astrofunktionalität ist es im nächsten Schritt notwendig, dass Sie Ihre Position eingeben. Wählen Sie mit den -
Tasten zwischen den Opt Zone ionen „ “ oder „Koordinaten“. Bestätigen Sie Ihre Auswahl mit .
(Empfehlung: Positionseingabe mittels „Zone“)
Im nächsten Schritt wählen Sie die nächstgelegene Zone mit den -Tasten aus bzw. die genauen Koordinaten Ihres
Standortes. Bestätigen Sie Ihre Auswahl mit .
Zuletzt entscheiden Sie ob Sie die Astroschaltzeiten (ohne Offset-Zeit) bereits für die ganze Woche aktivieren möchten
(Auswahl „Astro vorprogrammiert“) oder ob Sie die Astrofunktion zu einem späteren Zeitpunkt individuell programmieren
m -Taste ab. öchten (Auswahl „Astro nicht vorprogrammiert“). Schließen Sie die Inbetriebnahme mit Bestätigung der
3. Technische Daten
4. Service
5. Bestimmungsgemäße Verwendung
6. Batterie
7. Permanent
Anschlussspannung
Siehe Gerät
Kontaktwerkstoff (115V / 230V)
AgSnO2
Kontaktwerkstoff (12V / 24V)
AgNi
Schutzart
IP 20 nach DIN EN 60529
Umgebungstemperatur
- 30°…+55°
Wirkungsweise
1 BSTU
Verschmutzungsgrad
2
Bemessungsstoßspannung
4 kV
Standard
DIN EN 60730-1/DIN EN 60730-2-7
CFL, L ED
Geeignet für moderne Leuchtmittel
Hugo Müller GmbH & Co KG
Karlstraße 90
DE-78054 VS-Schwenningen
+49 7720 80836
www.hugo-mueller.de
Das Gerät ist zur Verwendung für folgende Aufgaben
vorgesehen: Beleuchtungen im privaten und gewerblichen
Bereich, Straßen- und Schaufensterbeleuchtung, Steuerung
von Lüftungen, Motoren, Pumpen, Anlagen und
Anwesenheitssimulation etc.. Das Gerät ist ausschließlich
zum Einsatz in trockenen Räumen geeignet. Das Gerät ist
nicht geeignet für sicherheitsrelevante Aufgaben, wie z.B.
Fluchttüren, Brandschutzeinrichtungen etc.
Permanent Ein / Aus
8. Tastenfunktion
9 Bedienhinweis .
10. Weitere Einstellungen
1. Wechsel vom Automat -Modus in den Eingabe-Modus. ik
2. Zurück-Funktion (Eine Ebene zurück)
Gangreserve (ohne Netz): Taste betätigen, das /
Display schaltet ein.
Mit der Taste gelangen Sie in der
Programmierung immer einen Schritt / eine Ebene
zurück.
Am Schluss einer kompletten Eingabe erscheint
Ende. Bestätigen sie Ende mit wechseln Sie zum
Automatik-Modus zurück.
Am Schluss mancher Eingaben können Sie mit den
-Tasten zwischen Ende oder wählen. Weiter
Bestätigen Sie mit der -Taste werden die Weiter
Daten übernommen und Sie wechseln zum Anfang
der Eingabe zurück.
Bei Auswahl/Bestätigung von Ende während der
Eingabe, geht die Uhr ohne Übernahme der Daten in
den Automatik-Modus.
Menü-Punkt
Hauptmenü
Anwendungen
Programm Abfrage
Programm
Abfrage Schaltzeiten / Abfrage Speicherplatz
1. Eingabe-Modus: Auswahlmöglichkeit zwischen
verschiedenen Optionen.
2. Eingabe-Modus: Verändern der blinkenden Stelle.
Programm L öschen
Programm
Löschen der Schaltzeit( ). Sie haben die Möglichkeiten alle Kanäle, einen Kanal oder en
einzelne Schaltzeiten zu löschen.
Datum Zeit-
Einstellungen
Einstellung Datum und Uhrzeit
1. Automat -Modus: Ein- oder Ausschalten eines Kanals bis ik
zur nächsten programmierten Schaltzeit.
2. Automatik-Modus: Tastendruck länger als 3 sec. =
Permanentschaltung
Sommerzeit
Einstellungen
Sommerzeiteinstellungen
Sprache
Einstellungen
Sprachauswahl
/
1. Aktivieren der Schaltuhr durch Betätigen einer der Tasten
(Ohne Netzspannung).
2. Bestätigen der Auswahl oder der Programmierung (Eine
Ebene tiefer).
Werkseinstellungen
Einstellungen
Zurücksetzen auf Auslieferungszustand
Zähler
Optionen
Anzeige der triebsstunden und Schaltungen je Kanal und für die Schaltuhr gesamt Be
PIN-Code
Optionen
Sie können die Schaltuhr mit einem 4-stelligen PIN-Code sperren. Diesen Code
können Sie bearbeiten, aktivieren oder deaktivieren. Sollten Sie ihn vergessen haben,
wenden Sie sich bitte an unseren Kundendienst
. Funktionsübersicht 11
. Symbolerklärung 12
OKOK
**Bei 2 Kanal-
Ausführung
OKOK OKOK OKOK OKOK
Kanal eingeschaltet Programmierung EIN /
Kanal ausgeschaltet Programmierung AUS /
erm
Für das aktuelle Datum ist eine Ferien- / Datums-Schaltung aktiv.
Aktueller Schaltzustand beruht auf programmierter Standardschaltzeit .
Akt. Schaltzustand beruht auf manueller Umschaltung des Programms und wird durch das
gespeicherte Programm bei der nächsten Schaltzeit geändert.
erm
Akt. Schaltzustand beruht auf manueller Umschaltung und bleibt permanent erhalten, bis manuell
zurückgesetzt wird.
Wochentage Montag ... Sonntag; im Programmier-Modus zeigen Unterstriche an, welche
Wochentage aktiviert sind.
Astrofunktion: Akt. Schaltzustand beruht auf Sonnenunter - oder -aufgang mit eventuell
programmierter Verschiebung.
Schaltuhr ist über PIN gesperrt; PIN-Eingabe erforderlich.
13. Schaltzeiten programmieren / Programmierung der Schaltzeiten
14. Astro Einstellungen
Zone = Land
PLZ = Postleitzahl
OK
OK
OK
OK
GMT
OK
OK
OK
N
S
W E
GMT
OKOK
15. Programmierung über NFC (1)
. Programmierung über Bluetooth (1)16
www.hugo-mueller.de BA SC18x4easy SC28x3pro4 MP;de,en, , 23756 - 9 7 4 fr it –201 .0 V0
Option
GB
Instruction Manual Time switch Astro– [SC18.x4 easy/ 1704x4 easy/ SC28x3 pro4 / 1724x3pro4 /173113 easy]
Connection diagram
1. Safety instructions
2. Initial operation
!
The installation and assembly of electrical equipment
must be only carried out only by a skilled Person!
Otherwise fire danger or danger of an electric shock
exists!
!
Connect the supply voltage/frequency as stated on the
product label!
!
Warranty void if housing opened by unauthorised person!
!
The electronic circuit is protected against a wide range of
external influences. Incorrect operating may occur if
external influences exceed certain limits
The time switch is delivered in sleep -mode, the display is switched off.
Press -button to wake it up. /
The current date and time is already programmed and European daylight savings time is activated.
Select the desired language by pr essing - buttons and confirm it by pressing . (Remark: By pressing you move one
step backwards from the current position)
If required, date, time and daylight savings time mode can be adjusted also by pressing -buttons and a subsequent
confirmation with .
When using the astro function it is obligatory to enter the geographical position of the place of the installation of the devic e.
Choose with - defined zip codes Coordinatesbuttons between „Zone“ (pre ) and „ “ (longitude and latitude). Confirm your
choice again with . (The easiest way is choosing a predefined zip code Zone -men u.) within the „ “
Enter the nearest zip code or the geographical coordinates with -buttons and confirm with
Finally, you can activate the Astro-program for the whole week (no offset) by prepconfirming “Astro rogrammed”! If you
choose “Astro not preprogrammed” you can individually program the Astro -function later in the programming men u. To
complete the initial operations confirm yo ur choice with the button.
3. Technic d a al at
4. Service
5. Intended use
6. Battery
7. Permanent
Supply voltage
See device
Contact material (115V / 230V)
AgSnO2
Contact material (12V / 24V)
AgNi
Type of protection
IP 20 to DIN EN 60529
Permitted ambiet temperature
- 30°…+55°
Mode of oeration
1 BSTU
Degree of contamination
2
Rated surge voltage
4 kV
Standard
DIN EN 60730-1/DIN EN 60730-2-7
CFL, LED
Ideal for modern lamps
Hugo Müller GmbH & Co KG
Karlstraße 90
DE-78054 VS-Schwenningen
+49 7720 80836
www.hugo-mueller.de
The device fits for the particular use of the following tasks:
Illumination of private and industrial areas, street and shop-
window lightening, regulation of air conditioning, flushing,
motors, pumps, plants and machinery as well as to
simulate presence etc.
Operate the device in a dry room only! The installation must
be in accordance with the instruction manual. The device is
not qualified for security relevant tasks such as emergency
doors, fire protection equipment
Permanent OFF ON /
8. Key function
9. Handling advice
10. Additional adjustments
1. To access the Enter-mode from the automatic-mode.
2. To revert to the beginning of the current (sub-) menu.
The time switch is programmable without external
power supply after pressing the -button. /
To revert one step or one level back while in the
Enter-Mode press
After completion of a (s ub-) menu confirming end
will return the device into the automatic-mode.
With - the choice changes from to end
continue continue. By confirming the time
switch returns to the beginning of the current (sub-)
menu.
When confirming end before completion, the time
switch returns to the automatic -mode without
saving the entered data.
Menu
Main menu
Application
Program query
Program
To query the programming steps and remaining memory locations
1. To adjust the flashing digit.
2. To scroll through a choice
Program d elete
Program
Deletion of switching time(s). The program for all channels, single channels and single
programming steps within on channel can be deleted.
Date Time-
Adjustment
Adjustment of date and time
1. Automatic-mod e: To switch the channel ON or OFF until
the next programming step occurs.
2. Automatic-mode: A push longer than 3 sec. = Permanent
switching status.
Summertime
Adjustment
Adjustment of the daylight saving time mode (ON/OFF)
Language
Adjustment
Choice of languages
/
1. To activate the time switch when operated without power
supply.
2. To confirm the selection or the entered data.
Factory Defaults
Adjustment
Reset to the state of delivery.
Counter
Options
Displays the hour counter and pulse counter for each channel and the time switch
itself.
PIN-Code
Options
The time switch can be locked with a 4-digit PIN-Code. The code can be adjusted,
activated and deactivated. If you have forgotten the Code please call customer service.
Menu overview 11.
12. Symbol legend
OKOK
**At 2 channel-
version
OKOK OKOK OKOK OKOK
Channel is switched ON
Channel is switched OFF
erm
For the current da te the “holiday program” / “permanent by date” is activated
Standard programming step
Current state is based on a manual over -ride. The state will be cancelled with the next programming
step.
erm
Current state is based on a manual override. The state is permanent until terminate d manual.
Days of the week Monday, Tuesday, ... Sunday;
The underscores indicate if the prog ram is active for the days above.
Astro function: Current state is based on a sunrise or sunset taking into account an optionally adjusted Offset.
The time switch is locked; to unlock the device the PIN has to be entered.
13. New program
14. Astro adjustment
Zone = country
ZIP = zip code
OK
OK
OK
OK
GMT
OK
OK
OK
N
S
W E
GMT
OKOK
15. Programming via NFC (1)
16. Programming via Bluetooth (1)

Produkt Specifikationer

Mærke: Paladin
Kategori: Ikke kategoriseret
Model: 172 413 pro4

Har du brug for hjælp?

Hvis du har brug for hjælp til Paladin 172 413 pro4 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ikke kategoriseret Paladin Manualer

Paladin

Paladin 686 312 rfs Manual

5 Januar 2025
Paladin

Paladin 170 414 easy Manual

1 September 2024
Paladin

Paladin 172 110 pro Manual

1 September 2024
Paladin

Paladin 170 424 easy Manual

1 September 2024
Paladin

Paladin 114 120 Manual

9 Marts 2024
Paladin

Paladin 154 220 Manual

13 Juli 2023
Paladin

Paladin 172 413 pro4 Manual

10 Marts 2023
Paladin

Paladin 170 4x0 easy Manual

2 Marts 2023

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Brandson

Brandson 306618 Manual

15 September 2025
Daewoo

Daewoo AVS1412 Manual

14 September 2025
Neutrik

Neutrik NO4SBB2D-A Manual

14 September 2025
Invacare

Invacare Perfecto IRC5PO2AW Manual

14 September 2025
Neutrik

Neutrik NO12SABB3Q-A Manual

14 September 2025
JILONG

JILONG JL097205NPF Manual

14 September 2025
Brandson

Brandson 306570 Manual

14 September 2025
Nedis

Nedis PIM30012EGY Manual

14 September 2025
Neutrik

Neutrik SCD-W Manual

14 September 2025
BSS Audio

BSS Audio FCS-926 Manual

14 September 2025
