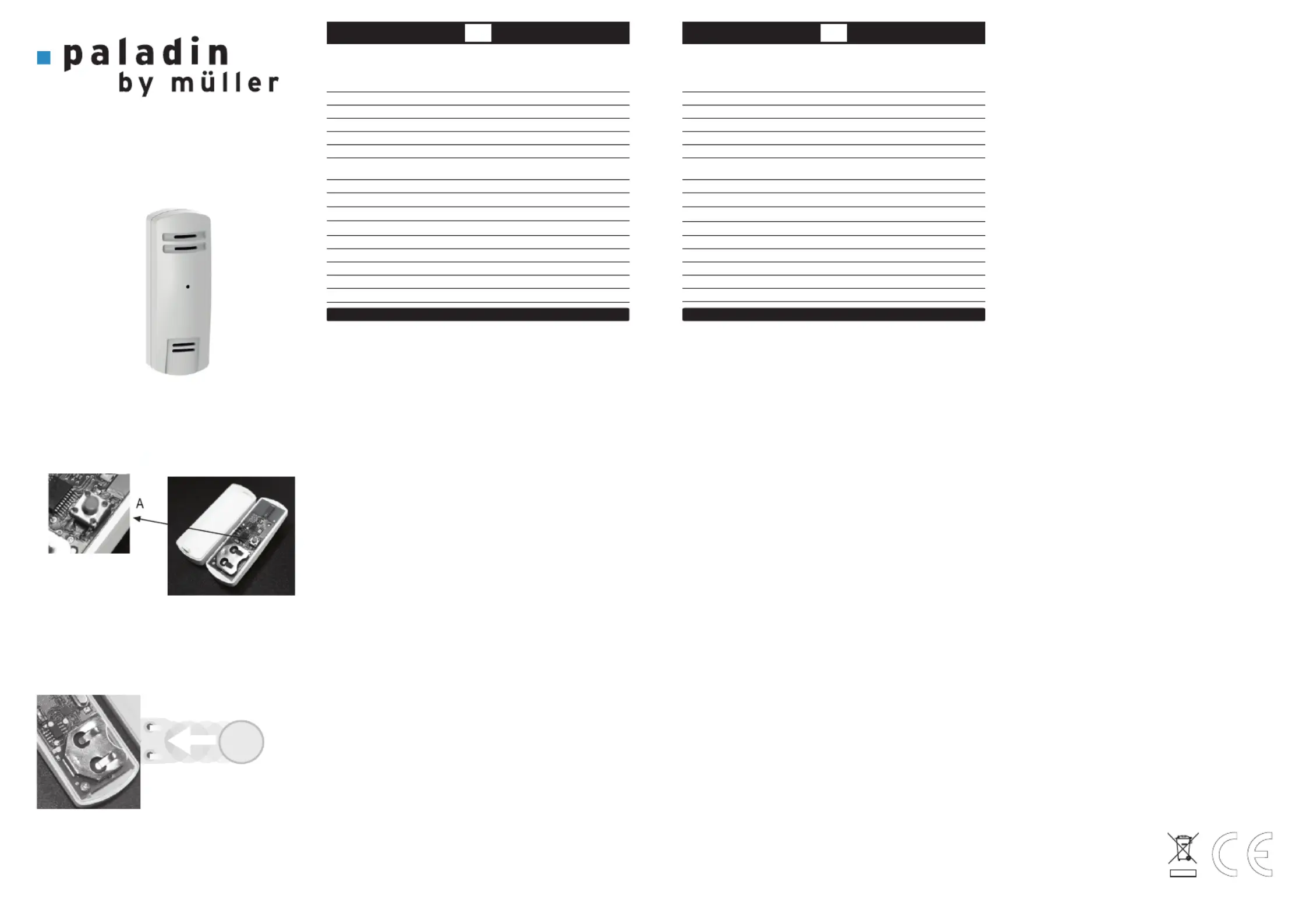

Side 1/1
Innenbereich: ~30m
FUNK-REICHWEITE / RF RANGE
Die Reichweite des Funksignals ist abhängig von verschiedensten Einflussfaktoren.
Um eine maximale Reichweite zu erreichen, sollten Montageorte nahe Störquellen,
wie z.B. Metalloberflächen oder auch Mikrowellen vermieden werden.
Max. 3 Reichweitenverstärker pro Installation.
The range of the radio signal depends on various external circumstances. The range
can be optimised by the choice of installation location, avoiding placing it close to any
possible sources of interference, e.g. metallic surfaces, microwave ovens, etc.
Max. 3 repeaters per installation.
KONFORMITÄT / CONFORMITY
Dieses Produkt entspricht der Richtlinie 2014/53/EU. Der vollständige Text der
EU-Konformitätserklärung ist unter der folgenden Internet-Adresse abrufbar:
www.hugo-mueller.de/downloads/konformitaetserklaerungen/
This device is in compliance with directive 2014/53/EU. The full text of the EU
declaration of conformity is available at the following internet address:
https://www.hugo-mueller.de/en/downloads/declarations-of-conformity/
SERVICE:
Hugo Müller GmbH & Co KG
Karlstraße 90
D-78054 VS-Schwenningen
+49 7720 80836
www.hugo-mueller.de
BA 686312rfs Hardware P;de,en 2020.01V01.pdf
FUNK MULTI-SENSOR
TECHNISCHE DATEN
Spannungsversorgung 2 Batterien 3V CR2032 ( )im Lieferumfang enthalten
Geschätze Batterielebensdauer ca. 8 Jahre
KNX Medium KNX RF 1.R
Funk-Frequenz 868,3MHz
Signalstärke < 10dB
Applikationssoftware ETS5
Konfigurationsmodus System-Mode (S-Mode)
Montage Befestigung mit Klebestreifen oder Schrauben
Schutzart IP20
Betriebstemperatur -10ºC bis +70ºC
Abmessungen 78 x 28 x 23mm
Reichweite Freies Feld: 100m
686 312 rfs
BESTIMMUNGSGEMÄSSE VERWENDUNG / BESCHREIBUNG
• Temperatur-, Licht- und rel. Feuchtigkeitssensor im KNX RF S-Mode
INSTALLATION
INBETRIEBNAHME
BATTERIEWECHSEL
ZIEHEN SIE DIE SCHUTZFOLIE HERAUS, UM DEN BATTERIEKONTAKT HERZUSTELLEN
WIRELESS DOOR/WINDOW CONTACT SENSOR
PULL THE PLASTIC FOIL OUT TO ACTIVATE THE BATTERY
INTENDED USE / DESCRIPTION
• Wireless temperature, luminosity or relative humidity sensor for KNX RF S-Mode.
• Perfect solution for using in existing installations without placing KNX bus cables.
• Communication with the KNX Bus must be carried out using a KNX TP / KNX RF S-Mode
media coupler.
• The contact sensor incorporates different options that must be parameterized using the
ETS:
• It has a programming key (A).
• Commissioning and programming by ETS5.
• Bi-directional communication.
INSTALLATION
Fix the sensor to the wanted mounting place with the included adhesive strip
COMMISSIONING
The programming and commissioning must be done with ETS5 or later version:
· Supply the sensor.
· Press the Programming key (A). The LED goes on.
· Load the physical address and the application software into the actuator.
· If the programming process has be done correctly, the LED will go out.
BATTERY REPLACEMENT
Release the cover of the sensor with the help of a screwdriver. Insert it into the
upper slot.
Remove the front cover of the sensor and remove the battery being careful with the
components of the printed circuit.
Avoid to install it close to radioelectrical devices, microwaves,...
Leave a minimum separation of 2m between the transmitter and the receiver.
May be used for indoor installations in dry rooms only.
Power supply 2 batteries 3V CR2032 (included)
Battery lifetime approx. 8 years
KNX Medium KNX RF 1.R
Radio-Frequency 868,3MHz
Transmission power < 10dB
Application Software ETS5
Commissioning mode System-Mode
Mounting Fixed with adhesive strip or screws
Protection degree IP20
Working temperature -10ºC ~ +70ºC
Dimensions 78 x 28 x 23mm
Range In free field: 100m
Indoors: ~30m
ende
• Ideal zur Nachrüstung bestehender Installationen ohne zusätzliche
Busleitungsverlegung.
• Zur Anbindung an den KNX Bus wird ein KNX TP / KNX-RF S-Mode Medienkoppler
benötigt.
• Vielseitige Funktionen über ETS konfigurierbar, u.a.:
· Temperatursensor:
• Bi-direktionale Kommunikation.
• Integrierte Programmiertaste (A).
• Inbetriebnahme und Konfiguration über ETS5.
Bringen Sie den Sensor mittels den mitgelieferten Klebeschreifen oder mit Schrauben
direkt an der gewünschten Montageposition an.
Die Programmierung und Konfiguration erfolgt mittels ETS5 oder neuer.
Der Download der Produktdatenbank kann hierzu über folgenden Link erfolgen:
www.hugo-mueller.de/downloads/knx-produktdatenbank
· Spannungsversorgung herstellen
· Programmiertaste (A) kurz drücken. Die LED leuchtet auf.
· Mittels ETS die physikalische Adresse und die Konfiguration in das Gerät einspielen.
· Nach erfolgtem Download geht die LED aus.
Führen Sie einen Schlitzschraubendreher oben in den Spalt zwischen der vorderen
Abdeckung und dem Gehäuse des Sensors ein, um die vordere Abdeckung zu lösen.
Entfernen Sie die vordere Abdeckung vom Gehäuse und entnehmen Sie vorsichtig die
Batterie. Achten Sie dabei darauf, die Bauteile auf der Leiterplatte nicht zu beschädigen.
Verwenden Sie das Gerät möglichst nicht in der Nähe von funktechnischen
Geräten, Mikrowellen etc.
Achten Sie darauf, dass der Abstand zwischen dem Melder und dem damit
verbundenen Aktor mindestens 2 m beträgt.
Das Gerät darf ausschließlich in trockenen Innenräumen verwendet werden.
HINWEISE /ADVICES
TECHNICAL DATA
TEMPERATUR, LICHT UND LUFTFEUCHTIGKEIT
Messbereich Temperatursensor
Messbereich Lichtsensor
Messbereich rel. Feuchtigkeitssensor 0...100% (+/- 4% bei 0...80%)
0...188000 lux
-10ºC ... +70ºC ( )+/- 0,4°C bei -10...85°C
· Aktualisierungsbedingung: Zeitabhängig oder bei Messwertänderungen
· Frost- und Hitzealarm
· Sensor Offset
· Lichtsensor:
· Aktualisierungsbedingung: Zeitabhängig oder bei Messwertänderungen
· Sonnenschutz-Funktion- oder Schwellwert-Funktion
· Sensor Offset
· rel. Luftfeuchtigkeitssensor:
· Aktualisierungsbedingung: Zeitabhängig oder bei Messwertänderungen
· Schwellwerte
· Sensor Offset
Measuring range temperature sensor
Measuring range light sensor
0...100% (+/- 4% bei 0...80%)
0...188000 lux
-10ºC ... +70ºC ( )+/- 0,4°C at -10...85°C
Measuring range rel. humidity sensor
· Temperature sensor:
· Transmission frequency: according to the time or the value change
· Over-heating or over-cooling alarms
· Sensor offset
· Light sensor:
· Transmission frequency: according to the time or the value change
· Sun protection mode or threshold mode
· Sensor offset
· Rel. humidity sensor:
· Transmission frequency: according to the time or the value change
· Thresholds
· Sensor offset
or with screws.
