Side 1/2

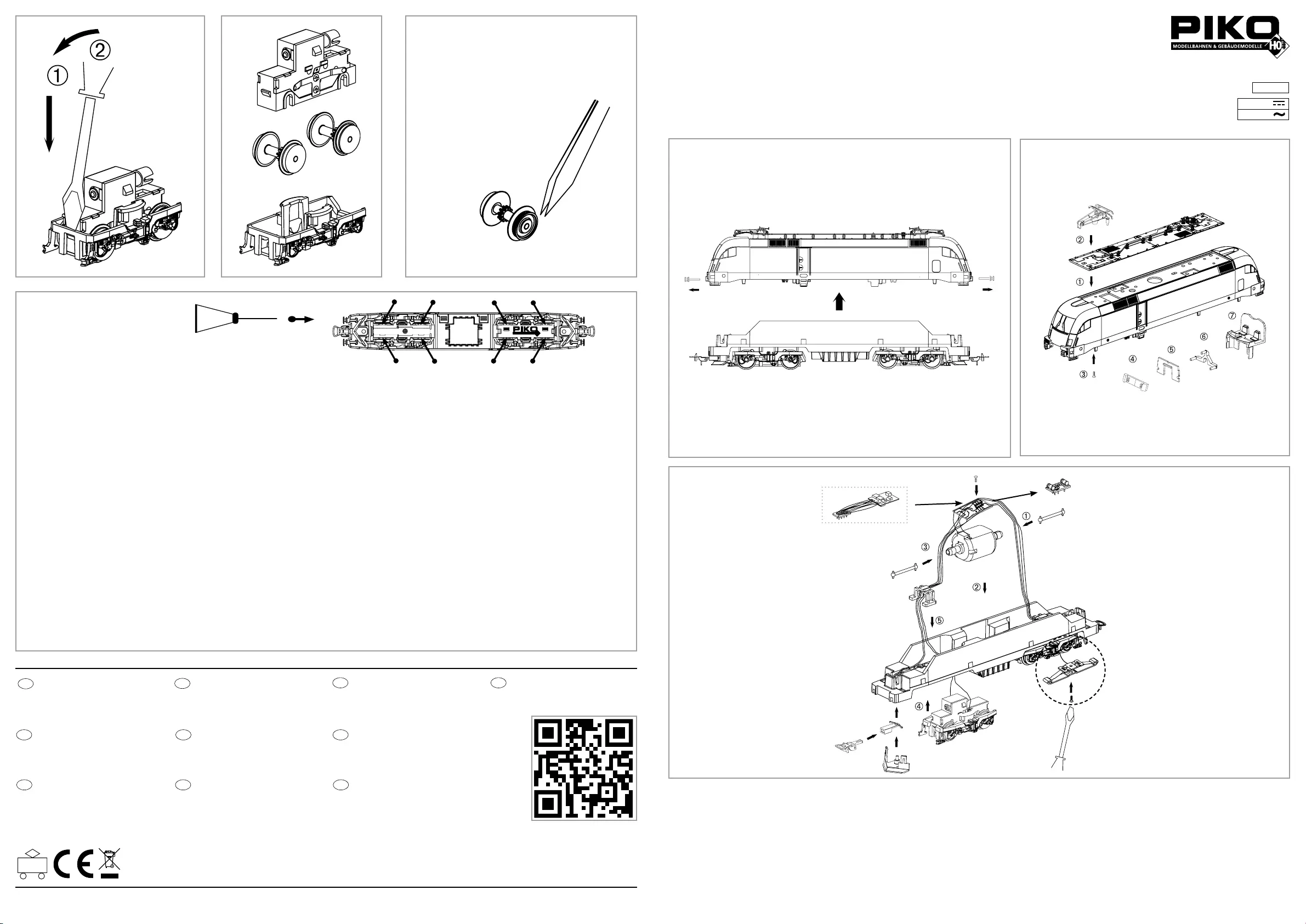

BEDIENUNGSANLEITUNG ELEKTROLOK TAURUS

Instructions for use electrical loco Taurus · Manuel d’utilisation pour locomotive électrique

Taurus

Manuale d’utilizzo per la locomotiva

Taurus

· Manual de usuario de la locomotora

Taurus

· 电动火车头桃乐丝的使用说明 ·

Gebruiksaanwijzing locomotief Taurus · Instrukcja

obsługi lokomotywy elektryczny · Инструкция по эксплуатации. Электровоз. · Návod

k použití elektrické lokomotivy

Hinweis nur für DC-Version:

Die Funk-Entstörung der Anlage ist mit

dieser Lokomotive sichergestellt, wenn der

üblicherweise im Gleis-Anschlussstück

eingebaute Kon den sator eine Kapazität

von mindestens 680 Nanofarad aufweist.

Note only for DC version:

With this locomotive interference will not

occur if the condenser normally ﬁtted

in the track connection section has a

minimum capacity of 680 nano farads.

Conseil que en CC version:

Cette locomotive est équipée d’un ﬁltre

anti-parasite. Un condensateur placé

habituellement dans les joints des rails

présente une capacité minimale de

680 nF.

Nota solo DC versione:

Con questa locomotiva Interferenze non

occorre, se il condensatore normalmente

montato nella traccia della sezione de

connessione, p1-ha un minimo di capacitá

di 680 n.f.

Nota solamente C.C. versión:

El sistema antiparasitario de la instalación

está asegurado con esta locomotora si se

utiliza, como es habitual, un tramo de vía

de conexión con un condensador de como

mínimo 680 nanofaradios.

仅限于DC车：

如果安装在轨道联接器

部分的电容器有至少

680nF，则车头不会发

生电磁干扰。

Aanwijzing DC version:

De ontstoring van jouw modelspoorweg

is bij het gebruik van deze locomotief

gegarandeerd, wanneer de normaal

gesproken in het railaansluitstuk

ingebouwde condensator een capaciteit

van minimaal 680 nanofarad heeft.

Wskazówka DC:

Ochrona przeciwzakłóceniowa urządzeń

elektronicznych jest zapewniona w tej

lokomotywie o ile kondensator wbudowany w

część doprowadzającą prąd ma pojemność co

najmniej 680 nF.

Обратите внимание DC:

Для подавления радиопомех

от работающего лектродвигателя,

в соот-ветствии с еждународным

законодательством, все модели

PIKO оснащены специальным

конденсатором.

Upozornění DC:

Odrušení Vašeho kolejiště je s touto

lokomotivou zajištěno, pokud má obvykle do

kolejového nástavce zabudovaný kondesátor

kapacitu minimálně 680 Nanofaradů.

包装及说明书内包含重要信息,请保留备用

# 57925 Gleichstrom DC

# 57825 Wechselstrom AC

0-16 V

0-12 V

In DC Version nicht enthalten!

Not included in DC version!

Non inclus en DC version!

不包含在DC车内

* Bitte Brückenstecker aufbewahren!

Please save the DC Bridge!

Conserver précieusement

le cache-prise de l’interface digitale!

请保留DC插板!





NEM 652

Haftreifenwechsel nur bei AC-Version

Change the Traction Tyres only in AC version

Remplacer bandages seulement dans la CA version

仅在AC版本中更换牵引轮胎

Ölen Sie bei häuﬁgem Fahrbetrieb die Achslager mit einem Tropfen harz- und säurefreiem Nähmaschinenöl! Wir empfehlen, die Lok ca. 25 min je Fahrtrichtung ohne

Belastung einlaufen zu lassen, damit das Modell einen optimalen Rundlauf und eine gute Zugkraft erhält. Bitte beachten Sie, daß der einwandfreie Lauf des Modells nur auf

sauberen Schienen gewährleistet ist.

En cas d’utilisation intense, graisse les essieux avec une goutte d’huile pour machine à coudre exempte d’acide ou de résine! Aﬁn d‘optimiser les caractéristiques de traction

et de fonctionnement, il est recommandé de faire rouler la locomotive seule, sans chargement, 25 minutes dans chaque sens. Pour un bon fonctionnement, il est essentiel

que la voie soit propre.

If used frequently, oil the wheelsets with a drop of non-resinous, acid-free sewing machine oil! In order to achieve the best possible running and traction properties,

it is advisable to run the locomotive in for 25 minutes forwards and 25 minutes in reverse without load. Clean rails are essential for good performance.

Se usate frequentemente l’olio, per il set delle ruote, mettete una goccia di olio, quello utilizzato nella macchina da cucire.

Si está sometida a un uso intensivo, engrase los ejes con una gota de aceite de maquina no acido.

如果经常使用，可以在车轮上加上不含树脂、非酸性机油！我们建议，让此火车不断转换方向地行驶大约25分钟，以便让它保持

最优的回转及良好的牵引力。请注意，只有在清洁的轨道上才能保证此模型行驶畅顺。

Breng, bij regelmatig gebruik, op de wagenassen een druppeltje hars- en zuurvrije naaimachineolie aan!

W przypadku częstego używania należy wpuścić kroplę oleju maszynowego nie zwierającego żywicy i kwasu!

После длительной эксплуатации локомотива следует смазать подшипники двигателя и передаточного механизма,

используя для этой цели в небольшом количестве техническое масло.

Prosím mazejte při častější jízdě sady kol kapkou oleje na šicí stroje!

Oel

PIKO Art.-Nr.:

#56301 Lok-Öl (50 ml)

#56301 Loco-Oil / #56301 比高机油

#56300 Lok-Öler mit Feindosierung

#56300 Precision engine oiler w ne dosage /

#56300 比高机油

Achtung:

Sicherheitshinweise in weiteren Sprachen ﬁnden Sie unter: www.piko-shop.de

Attention:

Safety instructions in other languages, please see: www.piko-shop.de

57925-90-7000

PIKO Spielwaren GmbH • Lutherstraße 30 • 96515 Sonneberg • GERMANY

Tel. +49 (3675) 8972 -55 (dienstags und donnerstags von 16 - 18 Uhr)

Nota:

Le istruzioni di sicurezza in altre lingue

sono disponibili su: www.piko-shop.de

Aviso:

Las instrucciones de seguridad en otros

idiomas se pueden encontrar en:

www.piko-shop.de

Uwaga:

Wskazówki bezpieczeństwa w innych

językach są dostępne pod adresem:

www.piko-shop.de

Hамек:

Инструкции по безопасности на

других языках можно найти на

www.piko-shop.de

提示：

如需其他语言的安全须知请访问:

www.piko-shop.de

Upozornění:

Bezpečnostní pokyny v jiných jazycích

naleznete na adrese: www.piko-shop.de

Hinweis:

Sicherheitshinweise in weiteren Sprachen

ﬁnden Sie unter: www.piko-shop.de

Please note:

Safety instructions in other languages,

please see: www.piko-shop.de

Conseil:

Des consignes de sécurité dans d‘autres

langues peuvent être trouvées sur:

www.piko-shop.de

Attentie:

Veiligheidsinstructies in andere talen

zijn te vinden op: www.piko-shop.de

RU CZCN

PLE

F NL

Für digitalen Betrieb des Modells ist ein geeigneter Decoder nachzurüsten!

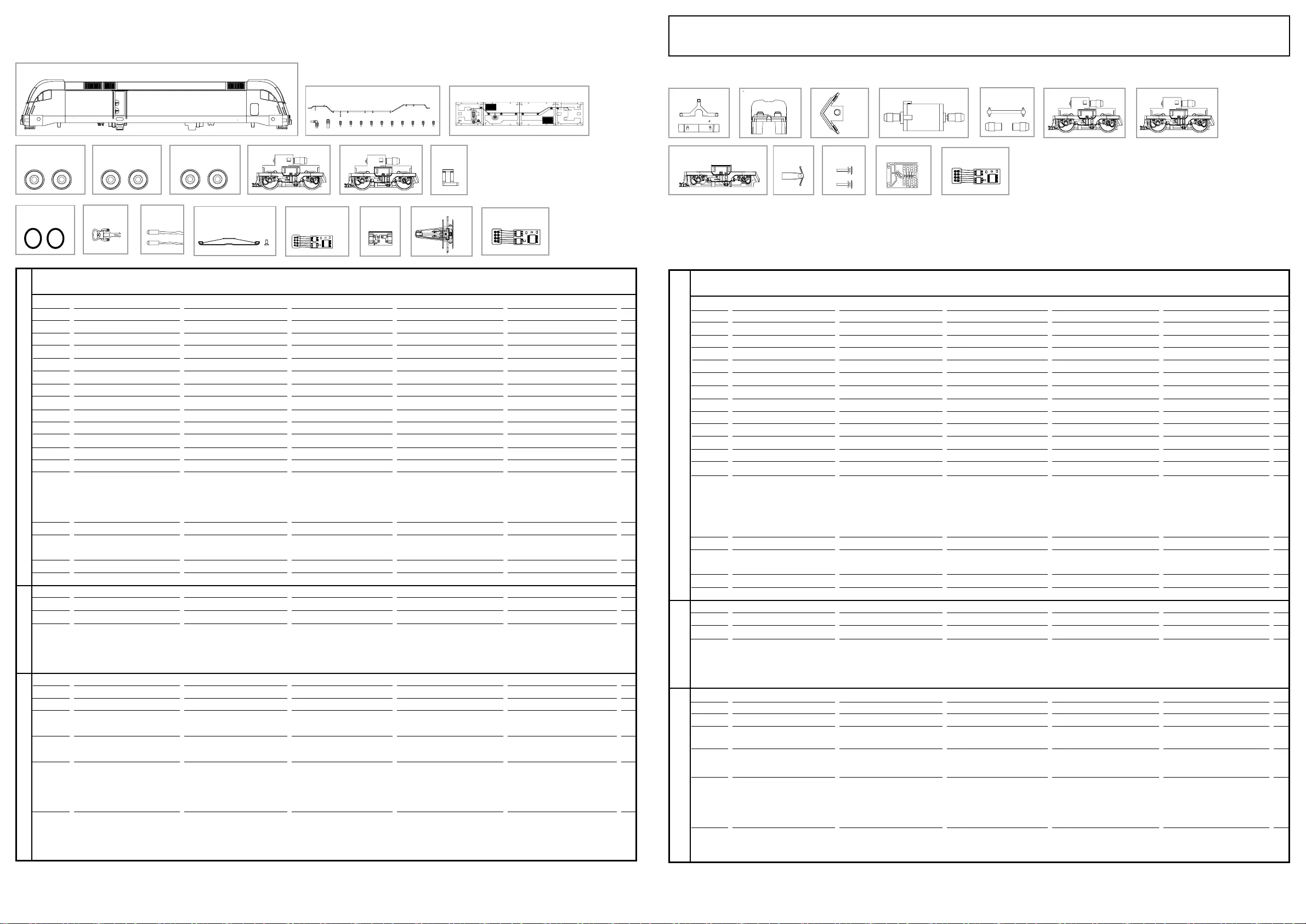

ERSATZTEILE TAURUS

Spare parts · Pièces détachées · Parti di ricambio · Repuestos · 配件 · Reserveonderdelen · Części zamienne · Запасные части · Náhradní díly

Bei Ersatzteilanforderung bitte immer die vollständige Ersatzteil-Nr. angeben.

Please order the wanted spare part with the complete spare part item number.

Pour commander des pièces de rechange, ne pas oublier de donner le Numéro d’Article de la pièce demandée.

订购配件时请附上完整的配件号码。

Désignation:

Boîtier, décoré avec fenêtre

Isolateurs / caténaire

Toit, complet

Câble en ﬁbre optique

Aménagement intérieur

Chasse-neige

Engrenage, complet

Cardan, 3 parties

Clip de sûreté

Capot pour bogie

Cache pour bogie + capotage

Support d’attelage

Tampons (2 unités)

Circuit imprimé

Pièces détachées de notre

programme standard

Attelage, complet (2 unités)

Ampoule à incandescence (2 unités)

Décodeur à protocoles multiples

Hobby et régulation de charge

Pendule-étrier de la caténaire

PIKO SmartDécodeur 4.1 8 pôles

Engrenage, complet

Essieux (2 unités)

Engrenage, complet avec capot

Pièces détachées de notre

programme standard

Pontage à enﬁcher CC

Engrenage, complet AC

Essieux (2 unités)

Engrenage pour contact, complet

Essieux (2 unités) avec

bandages

PIKO SmartDécodeur 4.1

8 pôles mfx

Pièces détachées de notre

programme standard

Bandage (10 unités)

Contact avec vis

Bezeichnung:

Gehäuse, bedruckt + Fenster

Isolatoren / Dachleitungen

Dach, vollständig

Lichtleiter

Inneneinrichtung

Schienenräumer

Motor, komplett

Kardanantrieb, 3-tlg.

Klammer

Drehgestellblende

Drehgestellbl. + Abdeckung

Kupplungshalter

Puffer (2 Stck.)

Leiterplatte

Ersatzteile aus unserem

Standard-Programm

Kupplung, vollst. (2 Stck.)

Glühlampe (2 Stck.)

Multiprotokolldecoder Hobby

mit Lastregelung (DC/AC)

Stromabnehmer

PIKO SmartDecoder 4.1 8polig

Getriebe, komplett DC

Radsatz bedr. o. Haftr. (2 Stck.)

Getriebe, + Abdeckung kompl. DC

Ersatzteile aus unserem

Standard-Programm

Brückenstecker - DC

Getriebe, komplett AC

Radsatz, bedr. o. Haftreifen (2 Stck.)

Getriebe für Schleifer kompl. AC

Radsatz, bedr.+ Haftreifen (2 Stck.)

PIKO SmartDecoder 4.1

8polig mfx

Ersatzteile aus unserem

Standard-Programm

Haftreifen (10 Stck.)

Schleifer mit Schraube

Descrizione:

Carrozzeria verniciata con ﬁnestre

Isolatori/condotti sul tetto

Tetto completo

Condutture

Accessori interni

Scacciasassi

Motore completo

Alberto con giunto cardanino e boccole

Clip

Copertura per carrelli

Carrelli con copertura

Gancio

Respingente (2 pezzi)

Circuito stampato

Pezzi di ricambio standard

Ganci completi (2 pezzi)

Lampadine ad incandescenza (2 pezzi)

Multi protocollo HOBBY con

regolatore di carico (DC/AC)

Pantograﬁ

PIKO SmartDecoder 4.1 8 poli

Ingranaggi completi DC

Ruote senza anelli di aderenza (2 pezzi)

Ingranaggi completi con copertura

Pezzi di ricambio standard

Ponte DC

Ingranaggi completi AC

Ruote senza anelli di aderenza (2 pezzi)

Ingranaggi completi con copertura

Ruote con anelli di aderenza

(2 pezzi)

PIKO SmartDecoder 4.1

8 poli mfx

Pezzi di ricambio standard

Anelli di aderenza (10 pezzi)

Pattino con viti

Descripción:

Carcasa decorada + ventana

Aislantes / conductores del techo

Techo completo

Conductor de luz

Decoración interior

Limpiavías

Motor completo

Eje cardán + cojinetes

Clip

Tapa bogies

Tapa bogies + tapa completa

Soporte de enganche

Topera (2 u.)

Circuito impreso

Repuestos de

nuestro programa standard

Enganche completo (2 u.)

Lámparas (2 u.)

Decoder multiprotocolo Hobby con

regulación de carga (CC/CA)

Pantógrafo

PIKO SmartDecoder 4.1 8 polos

Engranaje completo CC

Eje impreso sin aros de adherencia (2u.)

Engranaje + tapa completa CC

Repuestos de nuestro programa

standard

Puente CC

Engranaje completo CA

Eje impreso sin aros de adherencia (2u.)

Engranaje + tapa completa CA

Eje impreso con aros de adherencia

(2u.)

PIKO SmartDecoder 4.1

8 polos mfx

Repuestos de nuestro programa

standard

Aros de adherencia (10 u.)

Patín con tornillo

PG*

Description:

Body, with printed windows

Insulators / Roof lines

Roof, complete

Conductors

Interior ﬁttings

Snow plough

Motor, complete

Cardan shafts+universal joints

Clip

Bogey valance

Bogey valance + housing

Coupling hook

Buffers (set of 2)

PCB

Spare parts standard

range

Coupling, complete (set of 2)

Light bulbs (set of 2)

Multi protocoll decoder Hobby

with load regulator (DC/AC)

Pantograph

PIKO SmartDecoder 4.1 8-pole

Gearbox, complete

Wheelset (set of 2)

Gearbox, complete w housing

Spare parts standard

range

DC Bridge

Gearbox, complete AC

Wheelset (set of 2) AC

Gearbox for slider complete AC

Wheelset (set of 2) + friction tyres

PIKO SmartDecoder 4.1

8-pole mfx

Spare parts standard

range

Traction Tyres (set of 10)

Slider with screws

AC/DC Version

DC Version

AC Version

Oznaczenie:

Obudowa z oknami

Izolatory / przewody dachowe

Dach, kompletny

Światłowód

Wyposażenie wnętrza

Odśnieżacz

Silnik,komplet

Napęd Kardana, 3-częściowy

Klamra

Osłona wózka wagonu

Osłona wózka wagonu + przykrywka

Uchwyt sprzęgła

Bufor (2 szt.)

Płytka do podłączenia dekodera

Części zamienne z programu

standardowego

Sprzęgło, kompletne (2 szt.)

Żarówka (2 szt.)

Wielofunkcyjny dekoder Hobby

z regulacją ładowania (DC/AC)

Pałąk trakcyjny

PIKO SmartDekoder 4.1 8-biegunowy

Przekładnia, kompletna DC

Komplet kół (2 szt.) DC

Przekładnia, kompletna z przykrywką

Części zamienne z programu

standardowego

Wtyczka do podłączenia dekodera DC

Przekładnia, kompletna AC

Komplet kół (2 szt.) AC

Przekładnia, kompletna AC

Komplet kół (2 szt.) + opony scierne

PIKO SmartDekoder 4.1

8-biegunowy mfx

Części zamienne z programu

standardowego

Obrecze przyczepnosciowe (10 szt.)

Odbierakami z śrubek

Описание

Корпус и окни

изоляторы и оборудования

Верхняя панель

Световоды

Интерьер кабины и машинист

Путиочиститель

Двигатель с муфтами

Кардан с муфтами

Фиксатор тележки

Корпус тележки

Держатель сцепки

Буфера (2 шт.)

Плата для подключения декодера

Запасные части из

стандартной программы

Сцепки (2 шт.)

Лампы (2 шт.)

Мултипротокольный декодер Hobby

с регулированием работы (DC/AC)

Пантограф

PIKO Smartдекодер 4.1 8-контактный

Тележка в сборе DC

Колёсные пары (2 шт.) DC

Тележка в сборе DC

Запасные части из

стандартной программы

Заглушка на разъём под декодер

Тележка в сборе AC

Колёсные пары (2 шт.) AC

Тележка в сборе за контакту

Колёсные пары (2 шт.) +

с бандажами

PIKO Smartдекодер 4.1

8-контактный

mfx

Запасные части из

стандартной программы

Колесные бандажи (10 шт.)

Контакта Набор

Označení:

Karoserie, potištěná s okny

Isolátory / Střešní vedení

Střecha, úplná

Světlovody

Vnitřní zařízení

Pluh

Motor, komplet

Kardan + pouzdra

Třmen

Číslo masky podvozku s točnou

Číslo masky podvozku s točnou + kryt

Držák spřáhla

Nárazník (2 ks)

Rozvodná destička

Náhradní díly z našeho

standartního programu

Spřáhlo komplet (2 ks)

Osvětlení (2 ks)

Multiplikační protokolový dekodér

Hobby regulací zatížení (DC/AC)

Vrchní sběračové vedení

PIKO SmartDekoder 4.1 8 pinů

Převodovka, kompletní DC

Sada dvojkolí (2 ks) DC

Převodovka kompletní s krytem

Náhradní díly z našeho

standartního programu

Můstková zástrčka – DC

Převodovka, kompletní AC

Sada dvojkolí (2 ks) AC

Převodovka kompletní AC

Sada dvojkolí (2 ks) s bandáže kol

PIKO SmartDekoder 4.1

8 pinů

mfx

Náhradní díly z našeho

standartního programu

Upevnění kol (10 ks)

Kontaktu kol šroubů

PG*

Beschrijving:

Behuizing, gedecoreerd+vensters

Isolatoren / dakleidingen

Dak, compleet

Lichtgeleider

Binneninrichting

Sneeuwschuiver

Motor, compleet

Cardanaandrijving, 3-delig

Klemmetje

Draaistelzijde

Draaistelzijde + afdekking

Koppelingshouder

Buffer (2 stuks)

Printplaat

Reserveonderdelen uit ons

standaard leveringsprogramma

Koppeling, volledig (2 stuks)

Gloeilamp (2 stuks)

Multiprotocol locdecoder Hobby-

met snelheidsregeling

Pantograaf

PIKO SmartDecoder 4.1 8-polig

Aandrijving, compleet DC

Wielstel (2 stuks) DC

Aandrijving, compl. m. afdekking

Reserveonderdelen uit ons

standaard leveringsprogramma

Overbruggingsstekker (DC)

Aandrijving, compleet AC

Wielstel (2 stuks) AC

Aandrijving, compleet voor veren

Wielstel (2 stuks) + antislipbanden

PIKO SmartDecoder 4.1

8-polig mfx

Reserveonderdelen uit ons

standaard leveringsprogramma

Antislipbanden (10 stuks)

Veren met schroeven

AC/DC Version

DC Version

AC Version

说明:

已装饰车身+车窗

绝缘器/屋顶线

车顶

导光柱

内部装置

雪铲

马达组件

球轴 + 接头

夹子

轮架

轮架 + 轮架盖

挂钩

泵把(2套)

PCB主板

备用零件的标准范围:

挂钩组件(2套)

灯泡(2套)

Hobby解码器

(DC/AC)

天线架

PIKO智能解码器4.1 8针

DC齿轮箱

轮子组件(2套)

带盖DC齿轮箱

备用零件的标准范围:

DC插板

AC齿轮箱拾电片的

轮子组件(2套)

AC齿轮箱

防滑轮组（2套）

PIKO智能解码器4.1 8针 mfx

备用零件的标准范围:

防滑胶胎（10个）

拾电片组件(带螺丝)

Ersatz-

teil-Nr:

57925-01

57410-02

57925-03

57410-05

57925-06

57925-07

57410-08

57410-09

57410-11

57925-12

57925-32

57925-14

57925-15

52500-71

56030

56090

56122

56156

56403

57925-20

57925-23

57925-40

56129

57825-20

57825-23

57825-40

57825-43

56404-301

56028

56111

Ersatz-

teil-Nr:

57925-01

57410-02

57925-03

57410-05

57925-06

57925-07

57410-08

57410-09

57410-11

57925-12

57925-32

57925-14

57925-15

52500-71

56030

56090

56122

56156

56403

57925-20

57925-23

57925-40

56129

57825-20

57825-23

57825-40

57825-43

56404-301

56028

56111

5 6 7

56028

56030

56090

56122

56129

56156

AC/DC

AC/DC AC/DC

AC/DC

12/32

AC/DC

AC/

AC/DC

23 23 43

DC AC

AC/DC

56111

AC/DC

301

56403 AC/DC

Produkt Specifikationer

Mærke:	Piko
Kategori:	Modelbygning
Model:	57825
Type:	Modeljernbane/tog
Produktfarve:	Gul
Indbygget lys:	Ja
Produkttype:	Togmodel
Strømkilde type:	Vekselstrøm
Batteridrevet:	Ingen
Bæredygtighedscertifikater:	CE
Længde:	221 mm
Overholdelse af bæredygtighed:	Ja
Belysning:	Ja
Anbefalet alder (min.):	14 År
Foreslået køn:	Dreng/Pige
