• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von

einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführen.

• -Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beant

wortet wurden, wenden Sie sich an unseren technischen Kundendienst oder

anderes Fachpersonal.

b) Angeschlossene Geräte

• Beachten Sie auch die Sicherheits- und Bedienhinweise der übrigen Geräte, die

an dieses Produkt angeschlossen sind.

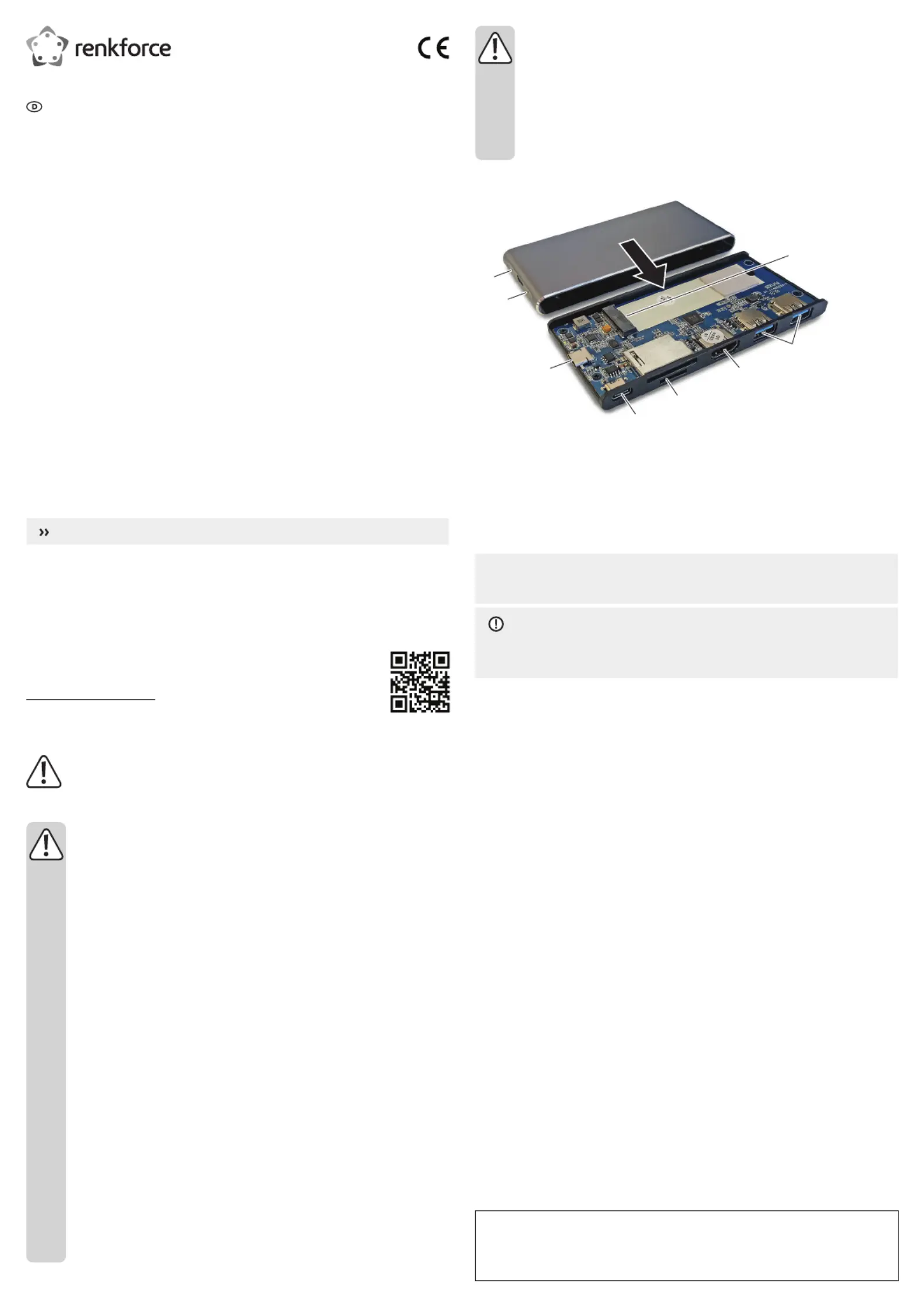

Bedienelemente und Komponenten

1 SSD-Betriebsanzeige

2 Betriebsanzeige

3 USB-C

-Hauptanschluss

4 USB-C

PD (Power Delivery)-Eingang

5 microSD/SD-Kartensteckplätze

6 HDMI-Anschluss (Empfänger)

7 USB 3.0-Anschlüsse

8 M.2-Anschluss (SSD-Laufwerk)

Einbau eines SSD-Laufwerks

Benötigt werden für:

• Größe: M.2 2280 / Kapazität: max. 2 TB

HINWEIS

Vermeiden Sie eine Beschädigung des Produkts! Entladen Sie die statische Elek-

trizität Ihres Körpers, bevor Sie elektronische Bauteile berühren und handhaben.

1. Wenn an der Unterseite des Gehäuses Schrauben angebracht sind, entfernen Sie diese.

Verwenden Sie einen geeigneten Schraubendreher.

2. Ziehen Sie das Board aus dem Gehäuse heraus, wie im Abschnitt „Bedienelemente“

gezeigt. Achten Sie auf die Richtung; es lässt sich nur in eine Richtung herausziehen.

3. Verbinden Sie das SSD-Laufwerk mit dem M.2-Anschluss. Sichern Sie das Laufwerk mit

der mitgelieferten langen Schraube.

4. Schieben Sie das Board vorsichtig wieder in das Gehäuse.

5. Befestigen Sie das Board durch den Boden mit den 4 Schrauben.

Technische Daten

USB-C

-Hauptanschluss Eingang: 5 V/DC, max. 3 A .............

Power delivery-Anschluss (PD) max. 20 V/DC, 5 A, 100 W (PD) ....

USB 3.0-Anschlüsse Datentransfer: max. 5 Gbit/s .....................

Stromversorgung: 5 V/DC, max. 1,5 A (von beiden

Anschlüssen genutzt)

microSD/SD-Karte Kapazität: max. 128 GB / Übertragungsrate: ........................

max. 104 MB/s

SSD-Laufwerk Größe: M.2 2280 ..............................

Kapazität: max. 2 TB

Übertragungsrate: max. 6 Gbit/s

HDMI 3840 x 2160, 30 Hz ............................................

Unterstützte Betriebssysteme ....... Windows

7/8/10 und höher / MacOS 10.0 und höher

Ubuntu 16.04 LTS und höher / Android 5.0 und höher

Betriebsbedingungen 0 bis +40 ºC, 10 – 90 % rF (nicht kondensierend) ....................

Lagerbedingungen -40 bis +70 ºC, 10 – 90 % rF (nicht kondensierend) ........................

Abmessungen 127 x 12 x 57 mm (B x H x T) ...............................

Gewicht ca. 98 g .........................................

Bedienungsanleitung

RF-PCR-550 Kartenleser mit SSD-Gehäuse

Best.-Nr. 2299886

Bestimmungsgemäße Verwendung

Verwenden Sie das Produkt wie folgt:

• Lesen und Schreiben von Daten von/auf Speicherkarten;

• Lesen und Schreiben von Daten von/auf ein SSD-Laufwerk;

• Übertragen von Daten über die USB-Ports;

• Übertragen visuelle Inhalte über den HDMI-Anschluss auf ein Anzeigegerät;

• Laden oder Betrieb eines kompatiblen Geräts über Power Delivery (PD);

Das Gerät ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie sie also nicht im

Freien. Der Kontakt mit Feuchtigkeit, z. B. im Badezimmer, ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder

verändern. Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden,

kann das Produkt beschädigt werden. Darüber hinaus kann eine ungeeignete Benutzung Kur-

zschlüsse, Brände oder andere Gefahren verursachen.

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf.

Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle

enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen In-

HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.

Informationen zum Anschluss und zur Bedienung nden Sie auf der Rückseite.

Lieferumfang

• Gehäuse

• USB-C

Kabel (30 cm)

• Gummifüße

• Schrauben (1 groß, 4 klein)

• Schraubendreher

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link

www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-

Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in

dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie

insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienung-

sanleitung aufgeführten Sicherheitshinweise und Informationen für einen ord-

nungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für

daraus resultierende Personen- oder Sachschäden. Darüber hinaus erlischt in

solchen Fällen die Gewährleistung/Garantie.

a) Allgemeines

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte andern-

falls für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direkter Sonneneinstrahl-

ung, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,

Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer

Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Be-

trieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen

gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das

Herunterfallen aus geringer Höhe können das Produkt beschädigen.

• Wenden Sie sich an einen Fachmann, sollten Sie Zweifel in Bezug auf die Arbe-

itsweise, die Sicherheit oder den Anschluss des Geräts haben.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad- 1, D-92240 Hirschau (www.conrad.com). Alle Rechte

einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung oder die Erfassung in

elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch

auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Anschluss und Betrieb

Anzeigeleuchten

SSD-Kontrollanzeige Weiß Dauerleuchten: SSD-Laufwerk erkannt

Blinkt: Datenübertragung läuft

Betriebsanzeige Blau Dauerleuchten: Stromversorgung erfolgt.

ACHTUNG

Bei Nichtbeachtung besteht Brandgefahr! Stellen Sie einen ordnungsgemäßen Anschluss sicher. Ein fehler-

hafter Anschluss kann zu Feuer führen.

Vorgang wählen Verbindung-

styp/Medium

Anschluss und Bedienung Technische Daten

Daten übertragen1 USB 3.0-An-

schluss

1. Schließen Sie das Empfängergerät (z. B. Computer) an den USB-C-Hauptanschluss an.

2. Schließen Sie das Eingabegerät an einen USB 3.0-Anschluss an. Warten Sie, bis das Wech-

sellaufwerk im Betriebssystem des Empfängergeräts angezeigt wird.

3. Übertragen Sie Daten.

4. Wenn die Datenübertragung abgeschlossen ist, werfen Sie den Wechseldatenträger

über das Betriebssystem aus, bevor Sie das Empfängergerät trennen.

Übertragungsrate: max. 5 Gbit/s

MicroSD-Karte2 1. Schließen Sie das Empfängergerät (z. B. Computer) an den USB-C-Hauptanschluss an.

2. Stecken Sie die Speicherkarte in den entsprechenden Karten-Steckplatz. Warten Sie, bis das

Wechsellaufwerk im Betriebssystem des Empfängergeräts angezeigt wird.

3. Übertragen Sie Daten.

4. Wenn die Datenübertragung abgeschlossen ist, werfen Sie das Wechsellaufwerk über

das Betriebssystem aus, bevor Sie die Karte entfernen.

Kapazität: max. 128 GB

Übertragungsrate: max.

104 MB/s

SD-Karte2

Betrieb des SSD-

Laufwerks

USB-CTM 1. Stellen Sie sicher, dass das SSD-Laufwerk richtig installiert ist.

2. Schließen Sie das Empfängergerät (z. B. Computer) an den USB-C-Hauptanschluss an.

Warten Sie, bis das Wechsellaufwerk im Betriebssystem des Empfängergeräts angezeigt

wird.

3. Daten übertragen.

4. Wenn die Datenübertragung abgeschlossen ist, werfen Sie den Wechseldatenträger

über das Betriebssystem aus, bevor Sie das Empfängergerät trennen.

Kapazität: max. 2TB

Übertragungsrate: max. 6 Gbit/s

Betrieb des

Funkempfänger USB Schließen Sie den Funkempfänger für Ihre Tastatur oder Maus an einen USB 3.0-Anschluss an.

Video-Inhalte

anzeigen

HDMI 1. Schließen Sie das Sendegerät (z. B. Computer) an den USB-C-Hauptanschluss an. 2. Schließen Sie das Anzeigegerät (z. B. den Monitor) an den HDMI-Anschluss an. Der

vom Sendegerät gesendete Bildschirm-/Video-Inhalt wird angezeigt.

Auösung (max.):

3840 x 2160 / 30 Hz

Gerät laden/be-

treiben

USB-Port 1. Sorgen Sie dafür, dass der zum Auaden vorgesehene Verbraucher ausgeschaltet ist.

2. Schließen Sie eine kompatible Stromversorgungsquelle (z. B. einen Netzadapter) an den

PD-Eingangsanschluss an. Wichtig! Stellen Sie sicher, dass die Eingangsleistung

größer ist als der Stromverbrauch des Geräts, das Sie auaden möchten.

3. Schließen Sie das Gerät, das Sie auaden/betreiben möchten, an einen USB 3.0-An-

schluss an:

- Auaden: Das Auaden beginnt nach dem Anschluss.

- Betrieb: Schalten Sie das Gerät nach dem Anschließen ein.

4. Schalten Sie das Gerät nach Gebrauch aus, bevor Sie die Verbindung trennen.

Anschlüsse:

5 V/DC, max. 1,5 A (gleichzeit-

ige Verwendung)

Power delivery

(PD)

1. Sorgen Sie dafür, dass der zum Auaden vorgesehene Verbraucher ausgeschaltet ist.

2. Schließen Sie eine PD (Power Delivery)-Nennstromquelle (z. B. Netzadapter) an den PD-

Eingangsanschluss an.

3. Schließen Sie das Gerät, das Sie auaden/betreiben möchten, an den USB-C-Hauptan-

schluss an. Verwenden Sie nur das mitgelieferte USB-C-Kabel.

- Auaden: Das Auaden beginnt nach dem Anschluss.

- Betrieb: Schalten Sie das Gerät nach dem Anschließen ein.

4. Schalten Sie das Gerät nach Gebrauch aus, bevor Sie die Verbindung trennen.

Anschlüsse:

max. 20 V/DC, 5 A, 100 W

1 Höhere Geschwindigkeiten können erreicht werden, wenn das Betriebssystem das UASP-Protokoll unterstützt.

2 Können nicht gleichzeitig verwendet werden

Aufstellen

• Verlegen Sie das Kabel so, dass weder Sie selbst noch jemand an-

deres darüber stolpern kann.

• (Falls erforderlich) kleben Sie die mitgelieferten Gummifüße auf den

Boden des Gehäuses, um Kratzer auf Oberächen zu vermeiden.

Hinweis: Gummifüße können Spuren auf empndlichen Oberächen

hinterlassen!

Pege und Reinigung

• Ziehen Sie vor der Reinigung alle angeschlossenen Geräte ab.

• Trennen Sie das Produkt vor der Reinigung von der Stromversorgung.

• Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere

chemische Lösungsmittel, da diese zu Schäden am Gehäuse und zu Fe-

hlfunktionen führen können.

• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den

Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebens-

dauer gemäß den geltenden gesetzlichen Bestimmungen

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten

Ihren Beitrag zum Umweltschutz.

Produkt Specifikationer

Mærke:	Renkforce
Kategori:	Vugge & Dockingstation
Model:	RF-PCR-550

Har du brug for hjælp?

Hvis du har brug for hjælp til Renkforce RF-PCR-550 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Vugge & Dockingstation Renkforce Manualer

Renkforce RF-HUB-230 Manual

22 August 2025

Renkforce RF-DKS-902 Manual

21 August 2025

Renkforce RF-PCR-550 Manual

21 August 2025

Vugge & Dockingstation Manualer

Nyeste Vugge & Dockingstation Manualer

Rapoo A3060 Manual

10 Oktober 2025

Fresh 'n Rebel Rockbox Round Fabriq Manual

10 Oktober 2025

Fresh 'n Rebel NOONDAY M Manual

10 Oktober 2025

Fresh 'n Rebel 1RB2000CL Manual

10 Oktober 2025

Fresh 'n Rebel Rockbox Chunk Fabriq Edition Manual

10 Oktober 2025

Soundfreaq Sound Kick SFQ-04 Manual

8 Oktober 2025

Conceptronic DANTO01GL Manual

6 Oktober 2025

Conceptronic CLLWAPROSPKW Manual

6 Oktober 2025

Conceptronic CSPKBTWPHLR Manual

6 Oktober 2025

Conceptronic DANTO01R Manual

6 Oktober 2025
