Side 1/1

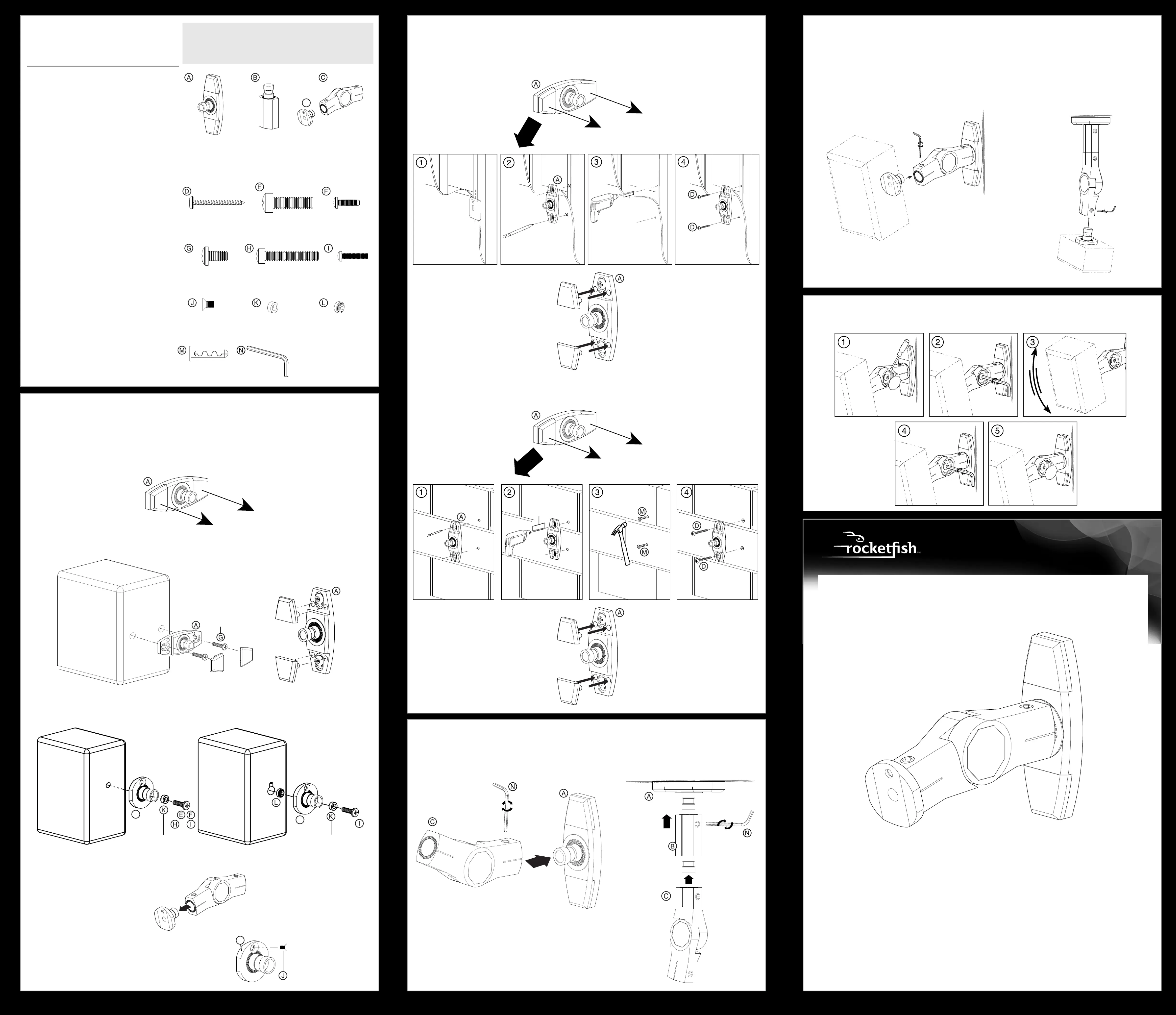

PARTS LIST
LISTE DES PIÈCES
LISTA DE PIEZAS
Additional supplies you will need:
Hammer (use hammer to insert anchors)
Phillips screwdriver
Drill
1/8" drill bit (wood studs)
1/4" drill bit (concrete)
Outillage et accessoires supplémentaires
requis :
Marteau (utiliser le marteau pour enfoncer les
chevilles)
Tournevis cruciforme
Perceuse
Foret de 1/8 po (poutres en bois)
Foret de 1/4 po (béton)
Détecteur de montants
Equipo adicional necesitado:
Martillo (usar el martillo para insertar los anclajes)
Destornillador Phillips
Taladro
Broca de 1/8 pulg. (vigas de madera)
Broca de 1/4 pulg. (concreto)
Detector de vigas
1
3
RF-HSWM2B, RF-HSWM2B-C,
RF-HSWM5B, RF-HSWM5B-C
Speaker Mounts
Supports pour haut-parleurs
Soportes para altavoces
Missing parts? Call 1-800-620-2790
Pièces manquantes? Appelez le 1-800-620-2790
¿Faltan piezas? Llame al 01-800-926-3010
Hex wrench (1)
Clé hexagonale (1)
Llave hexagonal (1)
42
M5 25 mm
RF-HSWM2 × 2
RF-HSWM5 × 5
1/4-20 × 1/2
RF-HSWM2 × 4
RF-HSWM5 × 10
8-32 × 5/8
RF-HSWM2 × 2
RF-HSWM5 × 5
M4 8 mm
RF-HSWM2 × 2
RF-HSWM5 × 5
RF-HSWM2 × 2
RF-HSWM5 × 5
RF-HSWM2 × 2
RF-HSWM5 × 5
RF-HSWM2 × 4
RF-HSWM5 × 10
Option one: Option un Mounting on wood studs and ceiling joists / : montage sur des poutres et des solives en bois / : montaje Opción una
en vigas de madera en la pared o el techo
Option two: Mounting on poured concrete or concrete block walls or ceilings / : montage sur des murs ou plafonds en béton Option deux
coulé ou en blocs de béton / : montaje en paredes o techos de concreto o de bloques de concretoOpción dos
Ceiling installation
Installation au plafond
Instalación en techo
Elbow and 1-Hole attachment plate /
Rotule et plaque de xation à 1 trou /
Articulación y placa de jación de 1 oricio
RF-HSWM2 × 2
RF-HSWM5 × 5
Extension /
Extension /
Extensión
RF-HSWM2 × 2
RF-HSWM5 × 5
Wall installation / Installation murale /
Instalación en pared
Ceiling installation / Installation au plafond /
Instalación en techo
Wall installation
Installation murale
Instalación en pared
V1 14-0211
Mount the wall plate / Montage de la plaque murale / Montaje de la placa de pared
Mount the speakers / Montage des haut-parleurs / Montaje de los altavoces
Caution: Be careful to not screw all the way through the speaker cabinet and into components inside. RocketFish is not responsible for any
damage caused by screwing into the speaker.
Attention : Attention de ne pas visser à fond à travers le caisson du haut-parleur et dans les composants internes. RocketFish n’est pas responsable
de dommages résultants du vissage à l’intérieur du haut-parleur.
Cuidado: tenga cuidado de no insertar el tornillo demasiado profundamente en la caja del altavoz y en los componentes internos. RocketFish no
se hace responsable por cualquier daño ocasionado por el atornillamiento adentro del altavoz.
Attach the speakers / Fixation des haut-parleurs / Fijación los altavoces
Caution: Do not overtighten. Continuing to tighten the screw after it is snug will not make the connection stronger and may damage the mount.
Attention : Ne pas trop serrer. Continuer de serrer la vis quand elle est insérée susamment ne renforcera pas la xation et peut endommager
l’ensemble de montage.
Cuidado: no apriete demasiado. Si se sigue apretando el tornillo más que su posición normal, no refuerza más el montaje y puede dañar el
soporte.
Install arm / Installation de la rotule / Instalación de la articulación
1/4-20 × 7/8
RF-HSWM2 × 2
RF-HSWM5 × 5
2-hole speaker attachment plate /
Plaque de xation du haut-parleur
à 2 trous / Placa de jación de los
altavoces de 2 oricios
RF-HSWM2 × 4
RF-HSWM5 × 10
10 × 1 3/4
RF-HSWM2 × 4
RF-HSWM5 × 10
Threaded inserts
Vis
Tornillos
Note: Bose speakers may require screw (I).
Remarque : Les haut-parleurs Bose peuvent nécessiter une vis (I).
Nota: los altavoces Bose pueden necesitar un tornillo (I).
5
Adjust speaker position / Réglage de la position du haut-parleur / Ajuste de la
posición del altavoz
Option two: Speakers with one mounting hole / : haut-parleurs avec un trou de montage / : altavoces con un Option deux Opción dos
oricio de montaje
Use if screw is too long
À utiliser si la vis est trop longue
Se usa con un tornillo demasiado largo
Use if screw is too long
À utiliser si la vis est trop longue
Se usa con un tornillo demasiado largo
or
OR / OU / O
OR / OU / O
1 3/4”
OR / OU / O
6907-002056 <00>
© 2014 BBY Solutions, Inc. All rights reserved. / tous droits réservés. / todos los derechos reservados.
Option one: Option unSpeakers with two mounting holes / : haut-parleurs avec deux trous de montage / : altavoces con dos Una opción
oricios de montaje
Before using your new product, please read these instructions to prevent any damage. / Avant l’utilisation de ce produit neuf, lire
ces instructions an d'éviter tout dommage. / Antes de usar su producto nuevo, lea estas instrucciones para evitar cualquier daño.
Ce
Ce
Ce
Ce
1/4-20 × 1 1/2
RF-HSWM2 × 2
RF-HSWM5 × 5
1 3/4 in.
1 3/4 po
1 3/4 pulg.
1 3/4 in.
1 3/4 po
1 3/4 pulg.
MOUNTING INSTRUCTIONS
INSTRUCTIONS D'INSTALLATION
INSTRUCCIONES DE MONTAJE
