Side 1/4

PHA8911400-02 10/19

DANGER

HAZARD OF ELECTRIC SHOCK, EXPLO-

SION, OR ARC FLASH

Safe electrical installation must be carried out

only by skilled professionals. Skilled profession-

als must prove profound knowledge in the follow-

ing areas:

• Connecting to installation networks

• Connecting several electrical devices

• Laying electric cables

• Safety standards, local wiring rules and regula-

tions

Failure to follow these instructions will result in

death or serious injury.

The IC Astro - SMART with weekly time switch controls

the light facilities of streets, external stairways, etc.

Programming can be done on the device or with the Kit

LTS Software (CCT15860) in conjunction with the Mem-

ory stick (CCT15861).

The device must not control safety-relevant appli-

cations.

Remove the Memory stick after programming.

If you have technical questions, please contact the Cus-

tomer Care Centre in your country.

schneider-electric.com/contact

IC Astro - SMART

For your safety

Getting to know the twilight switch

Mounting, Setup and Operating

1Mounting:

2Wiring:

3Operating Elements:

ATime display

BChannel Status

CDate display

DProgrammed ON times

ESunrise/-set display

FDays of the week display

GDisplay of active keys

HButton OK

ISelect buttons

JButton MENU

4Set time, coordinates, language, etc.

Menu structure:

Technical data

Channels: 1 (CCT15225), 2 (CCT15245)

Operating voltage: AC 230 V, 50/60 Hz

Power consumption: < 0.5 W

Rated impulse voltage: 4 kV

Switching capacity max: 16 A, AC 250 V, cosϕ = 1

Switching capacity min: 10 mA, AC 230V

100 mA, AC/DC 24V

Switching capacity: 10A, AC 250 V, cosϕ = 0.6

Type of contact: μ-Contact

Software class: A

Memory: 84 switching operations

Action mode: type 1 STU

Operating temperature: -30 °C ... +55 °C (device)

+5 °C ... +55 °C (display)

Time accuracy (typical): ≤ ±0.25 s/day (25 °C)

Protection class: II for designated installation

Protection rating: IP 20

Pollution degree: 2

Nominal power: ->

Dispose of the device separately from house-

hold waste at an official collection point. Pro-

fessional recycling protects people and the

environment against potential negative ef-

fects.

Schneider Electric Industries SAS

GEFAHR

Lebensgefahr durch elektrischen Schlag, Ex-

plosion oder Lichtbogen.

Eine sichere Elektroinstallation muss von qualifi-

zierten Fachkräften ausgeführt werden. Qualifi-

zierte Fachkräfte müssen fundierte Kenntnisse in

folgenden Bereichen nachweisen:

• Anschluss an Installationsnetze

• Verbindung mehrerer elektrischer Geräte

• Verlegung von Elektroleitungen

• Sicherheitsnormen, örtliche Anschlussregeln

und Vorschriften

Die Nichtbeachtung dieser Anweisungen führt

zum Tod oder zu schweren Verletzungen.

Der Astronomische Dämmerungsschalter IC Astro mit

Wochenzeitschaltuhr steuert Beleuchtungsanlagen von

Straßen, Außentreppen, etc.

Programmierung ist möglich am Gerät selber oder mit

der Kit LTS-Software (CCT15860) in Verbindung mit

dem Speicherelement (CCT15861).

Das Gerät darf keine sicherheitsrelevanten An-

wendungen steuern.

Das Speicherelement nach Programmierung ent-

fernen.

Bei technischen Fragen wenden Sie sich bitte an das

Customer Care Centre in Ihrem Land.

schneider-electric.com/contact

Astronomischer

Dämmerungsschalter IC Astro

Für Ihre Sicherheit

Dämmerungsschalter kennen lernen

Installation, Verdrahtung und

Bedienung

1Installation:

2Verdrahtung:

3Bedienelemente:

AZeitanzeige

BKanalzustand

CDatumsanzeige

DProgrammierte EIN-Zeiten

EAnzeige Sonnenauf/-untergang

FAnzeige Wochentage

GAnzeige aktiver Tasten

HTaste OK

IWahltasten

JTaste MENU

4Stellen Sie Zeit, Koordinaten, Sprache, etc. ein.

Menüstruktur:

Technische Daten

Kanäle: 1 (CCT15225), 2 (CCT15245)

Betriebsspannung: AC 230 V, 50/60 Hz

Standby: < 0,5 W

Bemessungsstoßspannung: 4 kV

Schaltleistung max: 16 A, AC 250 V, cosϕ = 1

Schaltleistung min: 10 mA, AC 230V

100 mA, AC/DC 24V

Schaltleistung: 10A, AC 250 V, cosϕ = 0,6

Kontaktart: μ-Kontakt

Softwareklasse: A

Speicher: 84 Schaltvorgänge

Wirkungsweise: Typ 1STU

Betriebstemperatur: -30 °C ... +55 °C (Gerät)

+5 °C ... +55 °C (Display)

Ganggenauigkeit (typisch) : ≤ ±0,25 s/Tag (25 °C)

Schutzklasse: II bei bestimmungsgemäßer Montage

Schutzart: IP 20

Verschmutzungsgrad: 2

Nennleistung: ->

Entsorgen Sie das Gerät getrennt vom Haus-

müll an einer offiziellen Sammelstelle. Pro-

fessionelles Recycling schützt Mensch und

Umwelt vor potenziellen negativen Auswir-

kungen.

Schneider Electric Industries SAS

DANGER

RISQUE DE DÉCHARGE ÉLECTRIQUE, D'EX-

PLOSITON OU DE COUP D'ARC

L'installation électrique répondant aux normes de

sécurité doit être effectuée par des profession-

nels compétents. Les professionnels compétents

doivent justifier de connaissances approfondies

dans les domaines suivants :

• Raccordement aux réseaux d'installation

• Raccordement de différents appareils élec-

triques

• Pose de câbles électriques

• Normes de sécurité, règles et réglementations

locales pour le câblage

Le non-respect de ces instructions peut entraîner

la mort ou de graves blessures.

L'interrupteur crépusculaire programmable IC Astro -

SMART avec interrupteur horaire hebdomadaire com-

mande les éclairages de rue, d'escaliers extérieurs, etc.

La programmation peut être réalisée directement sur

l'appareil ou avec le kit LTS Software (CCT15860) en as-

sociation avec la clé USB (CCT15861).

L'appareil ne doit pas commander les applica-

tions de sécurité.

Retirer la clé USB après la programmation.

En cas de questions techniques, veuillez contacter le

Support Clients de votre pays.

schneider-electric.com/contact

Interrupteur crépusculaire

programmable IC Astro - SMART

Pour votre sécurité

Se familiariser avec l'interrupteur

crépusculaire

Montage, configuration et commande

1Montage :

2Câblage :

3Éléments de commande :

AAffichage de l'heure

BÉtat canal

CAffichage de la date

DTemps de marche programmés

EAffichage du lever/coucher du soleil

FAffichage des jours de la semaine

GAffichage des touches actives

HBouton OK

IBoutons de sélection

JTouche de menu

4Réglage de l'heure, des coordonnées, de la

langue, etc. Structure du menu :

Caractéristiques techniques

Canaux : 1 (CCT15225), 2 (CCT15245)

Tension nominale : 230 V CA, 50/60 Hz

Puissance absorbée : < 0,5 W

Tension de choc assignée : 4 kV

Puissance de commutation max. : 16 A, 250 V CA, cosϕ = 1

Puissance de commuta-

tion min. :

10 mA, 230 V CA

100 mA, 24 V CA/CC

Puissance de commutation : 10 A, 250 V CA, cosϕ = 0,6

Type de contact : contact µ

Classe de logiciel : A

Mémoire : 84 opérations de commutation

Mode d’action : type 1 STU

Température de

fonctionnement :

-30 °C ... +55 °C (appareil)

+5 °C ... +55 °C (écran)

Précision de l'heure (typique) : ≤ ±0,25 s/jour (25 °C)

Classe de protection : II pour l’installation désignée

Indice de protection : IP 20

Degré de pollution : 2

Puissance nominale : ->

Ne pas jeter l'appareil avec les déchets mé-

nagers ordinaires mais le mettre au rebut en

le déposant dans un centre de collecte pu-

blique. Un recyclage professionnel protège

les personnes et l'environnement contre de

potentiels effets négatifs.

Schneider Electric Industries SAS

GEVAAR

RISICO OP ELEKTRISCHE SCHOK, EXPLO-

SIE, OF OVERSLAG

Een veilige elektrische installatie mag alleen wor-

den uitgevoerd door ervaren deskundigen. Erva-

ren deskundigen moeten een grondige kennis

hebben van het volgende:

• Aansluiting op elektriciteitsnetwerken

• Aansluiten van meerdere elektrische appara-

ten

• Leggen van elektrische leidingen

• Veiligheidsnormen, lokale bedradingsvoor-

schriften

Als deze instructies niet worden opgevolgd, heeft

dit de dood of ernstige verwondingen tot gevolg.

Met de programmeerbare schemerschakelaar IC Astro

SMART met wekelijkse tijdschakelaar worden de ver-

lichtingsfaciliteiten van straten, buitentrappen, etc. gere-

geld.

Deze kan worden geprogrammeerd op het apparaat zelf

of met de LTS-softwarekit (CCT15860) samen met de

memorystick (CCT15861).

Het apparaat mag geen applicaties regelen die

relevant zijn voor de veiligheid.

Verwijder de memorystick na het programmeren.

Neem bij technische vragen contact op met de klanten-

service in uw land.

schneider-electric.com/contact

Programmeerbare

schemerschakelaar IC Astro -

SMART

Voor uw veiligheid

Kennismaken met de schemerschakelaar

Montage, instelling en gebruik

1Montage:

2Bedrading:

3Bedieningselementen:

ATijdweergave

BKanaalstatus

CDatumweergave

DGeprogrammeerde AAN-tijden

EWeergave zonsopgang/-ondergang

FWeergave dagen van de week

GWeergave van actieve toetsen

HKnop OK

ISelecteer knoppen

JKnop MENU

4Instellen tijd, coördinaten, taal, etc.

Menustructuur:

Technische gegevens

Kanalen: 1 (CCT15225), 2 (CCT15245)

Bedrijfsspanning: AC 230 V, 50/60 Hz

Energieverbruik: < 0,5 W

Nominale impulsspanning: 4 kV

Schakelvermogen max.: 16 A, AC 250 V, cosϕ = 1

Schakelvermogen min.: 10 mA, AC 230V

100 mA, AC/DC 24V

Schakelvermogen: 10A, AC 250 V, cosϕ = 0,6

Soort contact: µ-contact

Softwareklasse: A

Geheugen: 84 schakelingen

Actiemodus: type 1 STU

Bedrijfstemperatuur: -30 °C ... +55 °C (apparaat)

+5 °C ... +55 °C (display)

Tijdnauwkeurigheid (typisch): ≤ ±0,25 s/dag (25 °C)

Beschermingsklasse: II bij reglementaire montage

Beschermingsgraad: IP 20

Vervuilingsgraad: 2

Nominaal vermogen: ->

Het apparaat niet met het huishoudelijk afval

afvoeren maar naar een officieel verzamel-

punt brengen. Professionele recycling be-

schermt mens en milieu tegen potentiële

negatieve effecten.

Schneider Electric Industries SAS

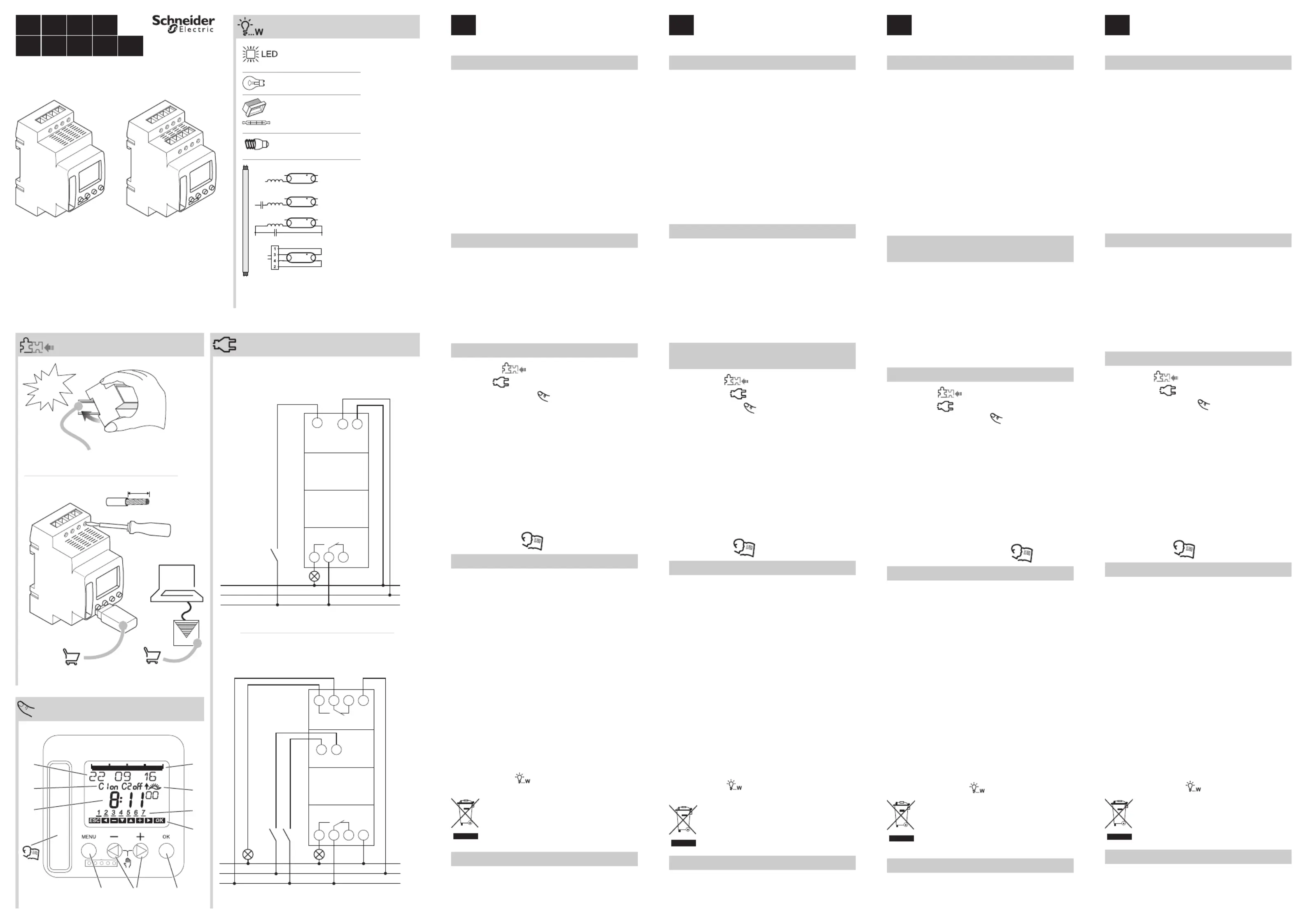

Astronomischer Dämmerungsschalter IC Astro, BluetoothArt.-Nr. CCT15225, CCT15245© Schneider-Electric 2014PHA8911400-0210/19

IC Astro 1C - SMART

CCT15225

IC Astro 2C - SMART

CCT15245

es itdasvno

nlfrdeen

(<2 W) = 30 W

2600 W

170 W

(>2 W) = 200 W

2300 VA

730 VA (80 µF)

650 VA

click

TH 35 (DIN EN 60715)

CCT15861

6,5 mm

CCT15245

123

4 5 6 L

Ext 1 Ext 2

max. 100 m

CCT15225

123

L N

Ext 1

max. 100 m

0 6 12 18 24

HIJ

CCT15860

KIT

LTS

PHA8911400-02 10/19

FARE

FARE FOR ELEKTRISK STØT, EKSPLOSJON

ELLER OVERLEDNING

Sikre elektroinstallasjoner må utelukkende utfø-

res av autoriserte installatører. De autoriserte in-

stallatørene må ha inngående kunnskap innen

følgende områder:

• Tilkobling til installasjonsnettverk

• Tilkobling av flere elektriske enheter

• Legging av elektriske kabler

• Sikkerhetsstandarder, lokale kabeltrekkregler

og reguleringer

Hvis disse instruksene ikke overholdes vil dette

resultere i dødsfall eller alvorlige skader.

IC Astro SMART med ukentlig koblingsur styrer belys-

ning på gaten, utvendig trapp osv.

Programmering kan utføres på enheten eller med pro-

gramvaren Kit LTS (CCT15860) sammen med minnepin-

nen (CCT15861).

Enheten må ikke styre sikkerhetsrelevante pro-

grammer.

Fjern minnepinnen etter programmering.

Ta kontakt med kundesenteret i ditt land hvis du har tek-

niske spørsmål.

schneider-electric.com/contact

Programmerbar skumringsrelè

IC Astro SMART

For din sikkerhet

Bli kjent med skumringsbryteren

Montering, oppsett og betjening

1Montering:

2Kabling:

3Betjeningselementer:

AVisning av tid

BKanalstatus

CVisning av dato

DProgrammerte PÅ-tider

EVisning av soloppgang/-nedgang

FVisning av ukedager

GVisning av aktive taster

HKnapp OK

IValgknapper

JKnapp MENY

4Still inn tid, koordinater, språk osv.

Menystruktur:

Tekniske data

Kanaler: 1 (CCT15225), 2 (CCT15245)

Driftsspenning: AC 230 V, 50/60 Hz

Strømforbruk: < 0,5 W

Nominell impulsspenning: 4 kV

Maks koblingseffekt: 16 A, AC 250 V, cosϕ = 1

Min. koblingseffekt: 10 mA, AC 230V

100 mA, AC/DC 24V

Koblingseffekt: 10A, AC 250 V, cosϕ = 0,6

Kontakttype: µ-kontakt

Programvareklasse: A

Minne: 84 koblingsoperasjoner

Driftsmodus: type 1 STU

Driftstemperatur: -30 °C ... +55 °C (apparat)

+5 °C ... +55 °C (skjerm)

Tidsnøyaktighet (normalt): ≤ ±0,25 s/dag (25 °C)

Beskyttelsesklasse: II for tilordnet installasjon

Beskyttelsesgrad: IP 20

Forurensningsgrad: 2

Merkeeffekt: ->

Ikke kast apparatet i det vanlige hushold-

ningsavfallet, men lever det på et offentlig

innsamlingssted. Profesjonell gjenvinning

beskytter mennesker og miljø mot mulige ne-

gative effekter.

Schneider Electric Industries SAS

FARA

RISK FÖR ELEKTRISK SHOCK, EXPLOSION

OCH BÅGBLIXT

Av säkerhetsskäl skall installation endast utföras

av utbildad personal. Utbildad personal skall upp-

visa djupt kunnande inom följande områden:

• Anslutning till installationsnätverk

• Anslutning till flera elektriska apparater

• Dragning av elkablar

• Säkerhetsstandarder samt lokala kabeldrag-

ningsföreskrifter och -regler

Om dessa instruktioner inte åtföljs kan det resul-

tera i allvarliga skador eller dödsfall.

Programmerbara skymningsreläer IC Astro SMART med

veckotidsomkopplare styr ljusanläggningar på gator,

utetrappor etc.

Programmeringen kan göras på enheten eller via Kit LTS

Software (CCT15860) tillsammans med USB-minnet

(CCT15861).

Enheten får inte styra säkerhetsrelevanta appli-

kationer.

Ta bort USB-minnet efter programmeringen.

Kontakta kundservicecentret i ditt land om du har några

tekniska frågor.

schneider-electric.com/contact

Programmerbara

skymningsreläer IC Astro SMART

För din säkerhet

Beskrivning av skymningsreläet

Montering, inställning och drift

1Montering:

2Ledningsdragning:

3Manöverelement:

AVisning av tid

BKanalstatus

CVisning av datum

DProgrammerade PÅ-tider

EVisning av soluppgång/-nedgång

FVisning av veckodagar

GVisning av aktiva knappar

HKnappen OK

IValknappar

JKnappen MENY

4Ställ in tid, koordinater, språk etc.

Menystruktur:

Tekniska data

Kanaler: 1 (CCT15225), 2 (CCT15245)

Driftspänning: AC 230 V, 50/60 Hz

Effektförbrukning: < 0,5 W

Nominell impulsspänning: 4 kV

Brytkapacitet max: 16 A, AC 250 V, cosϕ = 1

Brytkapacitet min: 10 mA, AC 230 V

100 mA, AC/DC 24 V

Brytkapacitet: 10A, AC 250 V, cosϕ = 0,6

Typ av kontakt: μ-kontakt

Mjukvaruklass: A

Minne: 84 kopplingar

Verkningssätt: STU-1

Driftstemperatur: -30 °C till +55 °C (enhet)

+5 °C till +55 °C (display)

Tidsprecision (typisk): ≤ ±0,25 s/dag (25 °C)

Skyddsklass: II för avsedd installation

Kapslingsklass: IP 20

Nedsmutsningsgrad: 2

Märkeffekt: ->

Återvinn utrustningen separat från hushålls-

avfallet vid ett officiellt uppsamlingsställe.

Professionell återvinning skyddar människor

och miljö mot de negativa effekter som kan

uppstå.

Schneider Electric Industries SAS

FARE

FARE FOR ELEKTRISK STØD, EKSPLOSION

ELLER LYNEFFEKT

Sikker elektrisk installation må kun foretages af

kvalificerede fagfolk. Kvalificerede fagfolk skal

bevise indgående kendskab inden for de følgen-

de områder:

• Tilslutning til installationsnet

• Tilslutning af flere elektriske anordninger

• Elektrisk kabelføring

• Sikkerhedsstandarder, lokale regler og bes-

temmelser � vedrørende ledningsføring

Manglende overholdelse af disse anvisninger vil

kunne resultere i alvorlig personskade og endda

døden.

IC Astro - SMART med koblingstider på ugedagsbasis

styrer lysfaciliteterne på gader, udendørs trapper, mv.

Programmeringen kan foretages på apparatet eller med

Kit LTS-softwaren (CCT15860) sammen med memory

stick (CCT15861).

Apparatet må ikke styre sikkerhedsrelevante ap-

plikationer.

Fjern memory stick efter programmeringen.

Kontakt kundeservicecentret i dit land, hvis du har te-

kniske spørgsmål.

schneider-electric.com/contact

Programmerbar Astro kontaktur

IC Astro SMART

Af hensyn til din sikkerhed

Information om Astro kontakturet

Montering, opsætning og drift

1Montering:

2Ledningsføring:

3Betjeningselementer:

ATidsvisning

BKanalstatus

CDatovisning

DProgrammerede tilkoblingstider

EVisning af solopgang/-nedgang

FVisning af ugedage

GVisning af aktive taster

HOK-knap

IValgknapper

JMENU-knap

4Indstil tid, koordinater, sprog osv.

Menustruktur:

Tekniske data

Kanaler: 1 (CCT15225), 2 (CCT15245)

Driftsspænding: AC 230 V, 50/60 Hz

Strømforbrug: < 0,5 W

Nominel impulsspænding: 4 kV

Maks. koblingskapacitet: 16 A, AC 250 V, cosϕ = 1

Min. koblingskapacitet: 10 mA, AC 230V

100 mA, AC/DC 24V

Koblingskapacitet: 10A, AC 250 V, cosϕ = 0,6

Kontakttype: μ-kontakt

Softwareklasse: A

Hukommelse: 84 koblinger

Virkemåde: type 1 STU

Driftstemperatur: -30 °C ... +55 °C (apparat)

+5 °C ... +55 °C (display)

Tidsnøjagtighed (typisk): ≤ ±0,25 sek./dag (25 °C)

Kapslingsklasse: II for tilsigtet installation

Kapslingsgrad: IP 20

Forureningsgrad: 2

Nominel effekt: ->

Bortskaf apparatet separat fra husholdning-

saffaldet på et officielt deponeringssted. Pro-

fessionelt genbrug beskytter personer og

miljøet mod potentielle negative effekter.

Schneider Electric Industries SAS

PELIGRO

PELIGRO DE DESCARGA ELÉCTRICA, EX-

PLOSIÓN O ARCO ELÉCTRICO

Solo profesionales especializados deben llevar a

cabo una instalación eléctrica segura. Los profe-

sionales especializados deben demostrar un am-

plio conocimiento en las siguientes áreas:

• Conexión a redes de instalación

• Conexión de varios dispositivos eléctricos

• Tendido de cables eléctricos

• Normas de seguridad, normativas y reglamen-

tos sobre cableado

El incumplimiento de estas instrucciones puede

causar la muerte o lesiones graves.

El interruptor crepuscular programable IC Astro SMART

con interruptor horario semanal controla las instalacio-

nes de luz de las calles, escaleras externas, etc.

La programación se puede realizar en el dispositivo o

con el paquete de software LTS (CCT15860) junto con el

lápiz de memoria (CCT15861).

El dispositivo no debe controlar aplicaciones re-

levantes para la seguridad.

Retire el lápiz de memoria después de progra-

mar.

Si tiene consultas técnicas, llame al servicio de atención

comercial de su país.

schneider-electric.com/contact

Interruptor crepuscular

programable IC Astro SMART

Por su propia seguridad

Información sobre el interruptor

crepuscular

Montaje, configuración y

funcionamiento

1Montaje:

2Cableado:

3Elementos de mando:

AIndicador de la hora

BEstado del canal

CIndicador de la fecha

DTiempos activos programados

EIndicador de amanecer/atardecer

FIndicador de días de la semana

GIndicador de teclas activas

HBotón OK

ISeleccionar botones

JBotón MENÚ

4Ajustar tiempo, coordenadas, idioma, etc.

Estructura de menú:

Datos técnicos

Canales: 1 (CCT15225), 2 (CCT15245)

Alimentación: 230 V CA, 50/60 Hz

Consumo de potencia: <0,5 W

Sobretensión de choque nominal: 4 kV

Potencia de conexión máx.: 16 A, 250 V CA, cosϕ = 1

Potencia de conexión

mín.:

10 mA, 230V CA

100 mA, 24V CA/CC

Potencia de conexión: 10A, 250 V CA, cosϕ = 0,6

Tipo de contacto: contacto µ

Clase de software: A

Memoria: 84 operaciones de conexión

Modo de acción: tipo 1 STU

Temperatura de funcio-

namiento:

-30 °C ... +55 °C (dispositivo)

+5 °C ... +55 °C (dispositivo)

Exactitud de la hora (típica): ≤ ±0,25 s/día (25 °C)

Clase de protección: II para la instalación determinada

Grado de protección: IP 20

Grado de contaminación: 2

Potencia nominal: ->

Elimine el dispositivo separado de la basura

doméstica en los puntos de recogida oficia-

les. El reciclado profesional protege a las per-

sonas y al medioambiente de posibles

efectos negativos.

Schneider Electric Industries SAS

PERICOLO

PERICOLO DI SCOSSE ELETTRICHE,

ESPLOSIONI O ARCHI ELETTRICI

Un’installazione elettrica sicura deve essere ese-

guita solo da professionisti qualificati. I professio-

nisti qualificati devono dimostrare una profonda

conoscenza nelle seguenti aree:

• Connessione a reti di installazioneConnecting

to installation networks

• Collegamento di più dispositivi elettrici

• Posa di cavi elettrici

• Standard di sicurezza, norme e regolamenti lo-

cali sui cablaggi

La mancata osservanza di queste istruzioni può

determinare la morte o lesioni gravi.

L'interruttore crepuscolare programmabile IC Astro

SMART con interruttore orario settimanale controlla gli

impianti di illuminazione di strade, scale esterne, ecc.

Può essere programmato sul dispositivo stesso o con il

Software Kit LTS (CCT15860) in combinazione con la

memory stick (CCT15861).

Il dispositivo non deve controllare alcuna applica-

zione rilevante per la sicurezza.

Rimuovere la memory stick una volta effettuata la

programmazione.

In caso di domande tecniche si prega di contattare il

Centro Servizio Clienti del proprio paese.

schneider-electric.com/contact

Interruttore crepuscolare

programmabile IC Astro SMART

Per la vostra sicurezza

Descrizione dell'interruttore

crepuscolare

Montaggio, installazione e

funzionamento

1Montaggio:

2Cablaggio:

3Elementi di comando:

ADisplay ora

BStato canale

CDisplay data

DOre ON programmate

EDisplay alba/tramonto

FDisplay giorni della settimana

GDisplay dei tasti attivi

HPulsante OK

IPulsanti di selezione

JPulsante MENU

4Impostare ora, coordinate, lingua, ecc.

Struttura menu:

Dati tecnici

Canali: 1 (CCT15225), 2 (CCT15245)

Tensione di esercizio: CA 230 V, 50/60 Hz

Potenza assorbita: < 0,5 W

Tensione d'impulso nominale: 4 kV

Potere di commutazione max: 16 A, CA 250 V, cosϕ = 1

Potere di commutazione

min: 10 mA, CA 230V

100 mA, CA/CC 24V

Potere di commutazione: 10A, CA 250 V, cosϕ = 0,6

Tipo di contato: contatto μ

Classe di software: A

Memoria: 84 operazioni di commutazione

Modo di azione: tipo 1 STU

Temperatura di esercizio:

-30 °C ... +55 °C (dispositivo)

+5 °C ... +55 °C (display)

Esattezza oraria (tipica): ≤ ±0,25 s/giorno (25 °C)

Classe di protezione: II per installazione prevista

Grado di protezione: IP 20

Grado di inquinamento: 2

Potenza nominale: ->

Non smaltire l’apparecchio con i rifiuti dome-

stici, ma consegnarlo a un centro di raccolta

ufficiale. Il riciclaggio professionale contribui-

sce alla tutela delle persone e dell’ambiente

dagli eventuali effetti nocivi.

Schneider Electric Industries SAS

Produkt Specifikationer

Mærke:	Schneider
Kategori:	Skifte
Model:	CCT15225

Har du brug for hjælp?

Hvis du har brug for hjælp til Schneider CCT15225 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Skifte Schneider Manualer

Schneider CCT15225 Manual

13 Januar 2025

Schneider XCKMR54D2H29EX Manual

1 September 2024

Schneider XCKD3949P16EX Manual

1 September 2024

Schneider XCMD4145L5EX Manual

1 September 2024

Schneider XCKJ390513H29EX Manual

1 September 2024

Schneider XCKMR54D1H29EX Manual

1 September 2024

Schneider XCRA151EX Manual

1 September 2024

Schneider XCMD4124L5EX Manual

1 September 2024

Schneider XCMD4110L5EX Manual

1 September 2024

Schneider XCKJ3961H29EX Manual

1 September 2024

Skifte Manualer

Nyeste Skifte Manualer

Lancom GS-2412 Manual

4 April 2025

Lancom GS-2412P Manual

4 April 2025

Lancom GS-2426 Manual

4 April 2025

Hager ARF970D Manual

3 April 2025

Hager ARF920D Manual

3 April 2025

Roline 14.01.3579 Manual

2 April 2025

Fantini Cosmi B12BN Manual

1 April 2025

Fantini Cosmi B12DN Manual

1 April 2025

Fantini Cosmi B12GN Manual

1 April 2025

Fantini Cosmi B12HN Manual

1 April 2025
