BEDIENUNGSANLEITUNG ZHF02

FERNBEDIENUNG

FÜR LED LEUCHTMITTEL

ZHF02

HERSTELLERINFORMATION

Sehr geehrter Kunde,

sollten Sie technischen Rat benötigen und

Ihr Fachhändler konnte Ihnen nicht wei-

terhelfenkontaktieren Sie bitte unseren

technischen Support.

BDA_ZHF02_a

Herzlichen Glückwunsch und vielen Dank für den Kauf des Schwaiger Produktes ZHF02.

Im Folgenden erhalten Sie nützliche Hinweise zur Handhabung.

FERNBEDIENUNG & VERBUNDENES LEUCHTMITTEL

Dimmfunktion

Dimmfunktion: Dimmen der Leuchtmittel in ausge-

wählten Gruppen.

Plus / Minus-Taste

Kurzes Drücken: Verändert die Helligkeit Schritt für

Schritt bis das Max. / Min. erreicht ist.

Langes Drücken: Verändert die Helligkeit bis zum

Max. / Min.

Schwaiger GmbH

Würzburger Straße 17

90579 Langenzenn

Hotline: +49 (0) 9101 702-199

www.schwaiger.de

homeautomation@schwaiger.de

Reset-

Taste

Wechsel zwischen Dimm-

funktion und Farbtemperatur

RGB +RGB –

Gruppe 2Gruppe 1

EIN-AUS

Helligkeit /

Farbtemperatur –

Helligkeit / Farbtemperatur +

Alle Gruppen

Statusanzeige:

Die Fernbedienung befindet

sich im Standby-Modus oder

die ausgewählte Gruppe

ist ausgeschaltet

Ausgewählte Gruppe ist eingeschaltet

Netzwerkkanal wird gesucht

langsam

(bei einem Batteriewechsel)

blinkend

Verbindung mit einem Leuchtmittel

schnell

blinkend

Die Zurücksetzung von Leuchtmitteln auf Werkseinstellungen kann entweder über die Fernbe-

dienung oder über einen Wandschalter erfolgen. Um Leuchtmittel über die Fernbedienung auf

Werkseinstellungen zurückzusetzen, gehen Sie bitte so vor, wie unter dem Punkt 2 „Verbindung

mit Leuchtmitteln trennen” beschrieben. Um Leuchtmittel über einen Wandschalter auf Werk-

seinstellungen zurückzusetzen, befolgen Sie die oben genannten Schritte.

Technische Daten:

Frequenzband: 2405-2480 MHz (ZigBee), Sendeleistung: < 7 mW

Entsorgung

Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll ent-

sorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische

Geräte sowie Batterien am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentli-

chen Sammelstellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt

das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Bedienungsanleitung bzw. der

Verpackung weist auf diese Bestimmung hin.

Vereinfachte Konformitätserklärung nach RED-Richtlinien

Hiermit erklärt die Firma Schwaiger GmbH, dass der beschriebene Funkanlagentyp der Richtlinie

2014/53/EU und den weiteren für das Produkt zutreffenden Richtlinien entspricht. Der vollständi-

ge Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://

konform.schwaiger.de

1. Verbindung mit Leuchtmitteln herstellen

Verbindung mit Leuchtmitteln herstellen: Um eine Verbindung mit neuen intelligenten Leucht-

mitteln herzustellen, führen Sie bitte die unten genannten Schritte aus. Dies ist nötig, wenn Sie

neue intelligente Leuchtmittel hinzufügen möchten oder wenn die bereits genutzten Leuchtmittel

auf Werkseinstellungen zurückgesetzt wurden.

AUS

Leuchtmittel blinkt

zweimal auf. Sobald ein

Leuchtmittel mit einer

Fernbedienung verbunden

ist, ist es für andere Fern

bedienungen nicht mehr

sichtbar.

Leuchtmittel

(Werkseinstellungen)

muss eingeschaltet sein.

Über die

Fernbe

dienung

Neustart über einen Wandschalter

Erfolgreicher

Verbindungs-

aufbau mit der

Fernbedienung

Verbindung

fehlgeschlagen

Halten Sie die

Taste der ent-

sprechenden

Gruppe, welcher

das Leuchtmittel

hinzugefügt werden soll, für

3 Sekunden gedrückt, bis die

Statusanzeige blinkt.

Halten Sie dabei die Fernbedie

nung mit einem Abstand von ca.

10 cm an das Leuchtmittel.

Bei einer Zeitüber-

schreitung empfangen die

Leuchtmittel keine Funk

signale mehr und können

nur noch als herkömmliche

Leuchtmittel genutzt

werden.

Hinweis: Es können bis zu 16 Leuchtmittel angelernt werden.

2. Verbindung mit Leuchtmitteln trennen

Halten Sie gleichzeitig die Taste für alle Gruppen, „1-2”, und die rote Reset-Taste für 3 Sekunden

gedrückt, um die Verbindung mit einem Leuchtmittel zu trennen. Halten Sie dabei die Fernbe-

dienung mit einem Abstand von ca. 10 cm an das Leuchtmittel.

3. Auswahl einer Gruppe

Drücken Sie die Taste der jeweiligen Gruppe,

die Sie bedienen möchten.

4. EIN / AUS

EIN / AUS: Bei jedem Drücken der Taste werden die

Leuchtmittel der ausgewählten Gruppe(n) nach und nach

ein- oder ausgeschaltet.

Gruppe 2Gruppe 1

Alle Gruppen

AUS

10s 10s

2s 2s 2s 2s 2s 2s

1s1s 1s 1s 1s 1s

An 1 Sekunde

Aus 2 Sekunden

An 1 Sekunde

Aus 2 Sekunden

An 1 Sekunde

Aus 2 Sekunden

An 1 Sekunde

Aus 2 Sekunden

An 1 Sekunde

Aus 2 Sekunden

Der

Schalter

ist in der

Stellung

AUS

Das

Leucht

mittel ist

einge

schaltet

Werksein-

stellungen

Neustart über einen Wandschalter

Blinkt

2x auf

Der Benutzer fügt das

Leuchtmittel einem

neuen Netzwerk (Fern

bedienung) hinzu

Nach 5

Minuten

Der Benutzer be-

tätigt den Schalter

5x mit einem Zeit

abstand von 1-2

Sekunden

Das Leucht-

mittel wurde

der Geräte-

liste als

neues Gerät

hinzugefügt

AUS

Netzwerk

wird ge

schlossen

Helligkeit +

Wechsel zwischen dem

höchsten und dem

niedrigsten Helligkeits

grad & Wechsel der

Farbtemperatur

Helligkeit -

Hinweis:

Es können insgesamt 13 verschiedene Helligkeitsgrade eingestellt werden.

Farbtemperatur-Taste

Kurzes Drücken: Regelt die Farbtemperatur Schritt für Schritt bis das Max. / Min. erreicht ist.

Langes Drücken: Regelt die Farbtemperatur bis zum Max. / Min.

6. Fernbedienung auf Werkseinstellungen zurücksetzen

Halten Sie gleichzeitig die EIN / AUS Taste und die rote Reset-Taste für 3 Sekunden gedrückt. Die

Fernbedienung wird auf Werkseinstellungen zurückgesetzt.

LEUCHTMITTEL DER HAL SERIE AUF

WERKSEINSTELLUNGEN ZURÜCKSETZEN

Zurücksetzen auf Werkseinstellungen über einen Wandschalter

Remark: Up to 16 lamps can be trained.

2. Unpairing light(s)

Press group all key “1-2” + red reset button for 3 seconds that you want the light(s) to unpair.

Remote control gets close to light about 10 cm

distance for touch link.

3. Group Selection

Press the group selection button to select the group(s) you want to control

4. ON/OFF

ON/OFF: Every single press turns all the lights in selected

group(s) ON or OFF gradually.

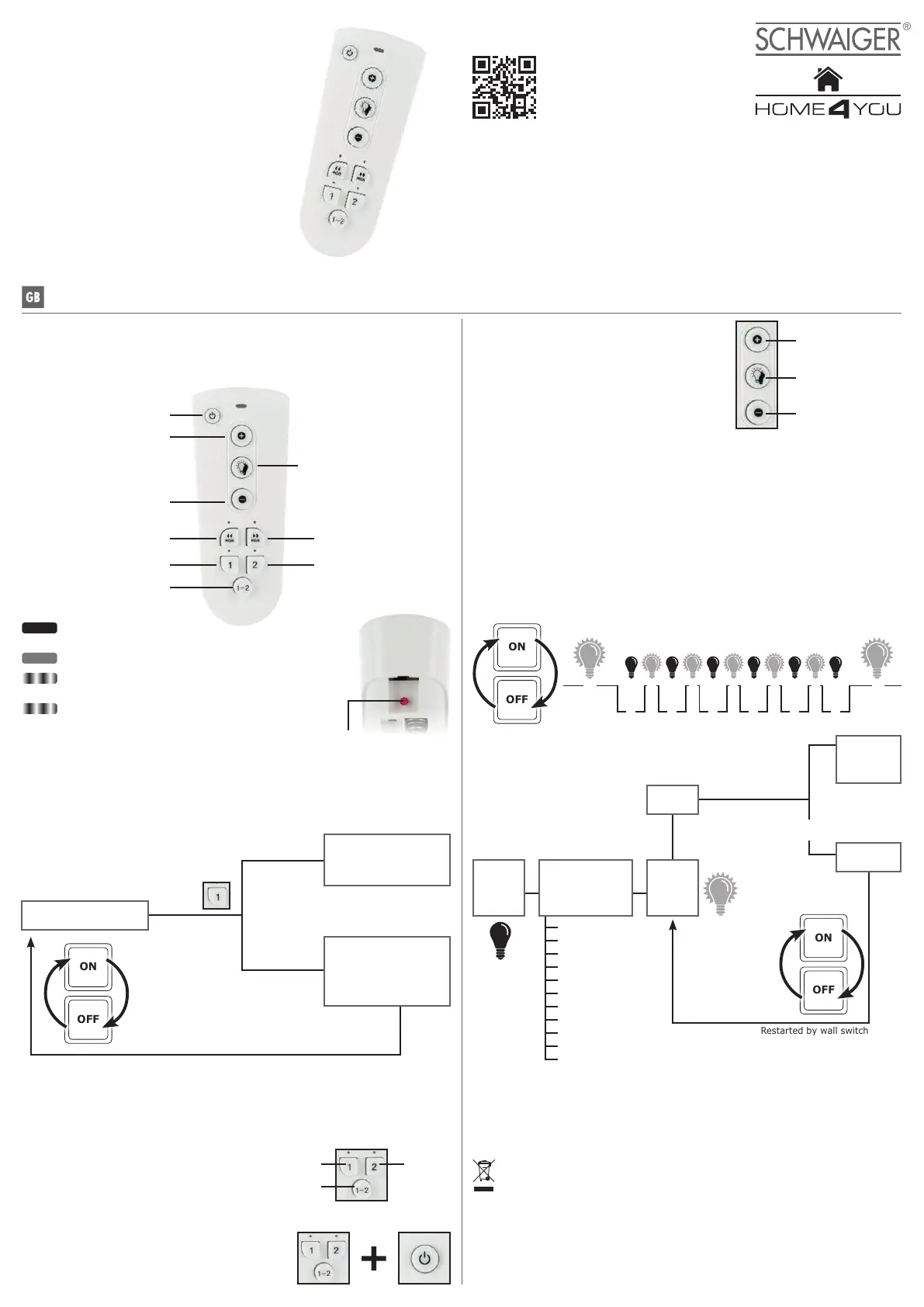

USER MANUAL ZHF02

REMOTE CONTROL

FOR THE LED LAMP SERIES

ZHF02

BDA_ZHF02_a

Congratulations and thank you for purchasing the Schwaiger ZHF02 product. Below

you will find useful operating guidelines.

REMOTE CONTROL & CONNECTED BULB

5.Dimming

Dimming: Dim the light(s) in selected group(s).

UP/DOWN button

Every press: dims the lumen step by step until

max./min.

Keep pressing: dims until max./min. in one time.

Remark:

There are totally 13 brighness diming level

Reset Button

Switch between dimming

function and color

temperature

RGB +RGB –

Group 2Group 1

ON-OFF

Brightness /

Color Temperature –

Brightness / Color

Temperature +

All groups

Bulb(s) could be restored to factory default status either by remote or by wall switch. Factory

default by remote is same as un -pairing Bulb(s), while by wall switch is as following.

Technical data:

Frequency band: 2405-2480 MHz (ZigBee), Transmission power: < 7 mW

Disposal

Do not dispose of batteries or electric and electronic devices in the normal household

waste. The consumer is legally obliged to return electrical and electronic devices and

batteries that are at the end of their useful life to the point of sale or public collection

points that have been set up for this purpose. Legislation in the country of use governs

individual details regarding disposal. The symbol on the product, the user guide or the packaging

indicates this legal requirement.

Simplified declaration of conformity as per the RED Directive

Schwaiger GmbH hereby declares that the described radio system product complies with Direc-

tive 2014/53/EU and other directives applicable to the product. The complete EU declaration of

conformity is available online at: http://konform.schwaiger.de

1. Commissioning (Pairing) Light(s)

Commissioning (Pairing) Light(s): Follow instruction below to commission new smart light(s). In

case you buy new smart light(s) or the current smart light(s) are set to Factory Default.

OFF

Light(s) blinks twice,

Once commissioned to

a remote, it’s no longer

visible to other remotes

Light(s) (Factory

Default) must start On

With your

Remote

Restarted by wall switch

Successfully

paired

to Remote

Fail

Press and hold the

button of the group

to which you want

to add the light(s)

for 3 seconds until

the status indicator starts to blink.

Please make sure that during this

process, the remote is close to the

light (distance of about 10 cm).

In case of a time-out,

the light(s) will turn

off the radio and

become a standard

non-controllable

light(s)

Group 2Group 1

All Groups

OFF

10s 10s

2s 2s 2s 2s 2s 2s

1s1s 1s 1s 1s 1s

on 1 second

off 2 seconds

on 1 second

off 2 seconds

on 1 second

off 2 seconds

on 1 second

off 2 seconds

on second

off 2 seconds

Starting

from

wall

switch

OFF

Light(s)

finishes

Factory

Default

Restarted by wall switch

Blinks

twice

User connects

light(s) to new

network(remote)

Or after

5 min

User flips the wall

switch off and

on 5x over

with 1-2 seconds

in between

Bulb is

added to

device list as

new device

OFF

Network is

closed

Status Indicator:

Remote is in Standby mode

or Selected Group is OFF

Selected Group is ON

Finding Network Channel

(slow)

(when batteries are inserted)

Commisioning a bulb

(fast)

Dim up

Quick toggling between

highest and lowest

dimming level &

toggling CCT

Dim down

CCT button

Short press: adjusts the CCT step by step until max./min

Long pressing: adjusts the CCT until max./min. in one time

6.Reset remote control to factory default

Press “ON/OFF” key + red reset button for 3 seconds. The remote control will be reset to factory

default.

RESETTING BULB(S) OF THE HAL SERIES

Restored to factory default by switch

MANUFACTURER INFORMATION

Dear Customer,

should you require technical advice

and your retailer could not help

please contact our technical support.

Schwaiger GmbH

Würzburger Straße 17

90579 Langenzenn

Hotline: +49 (0) 9101 702-199

www.schwaiger.de

homeautomation@schwaiger.de
