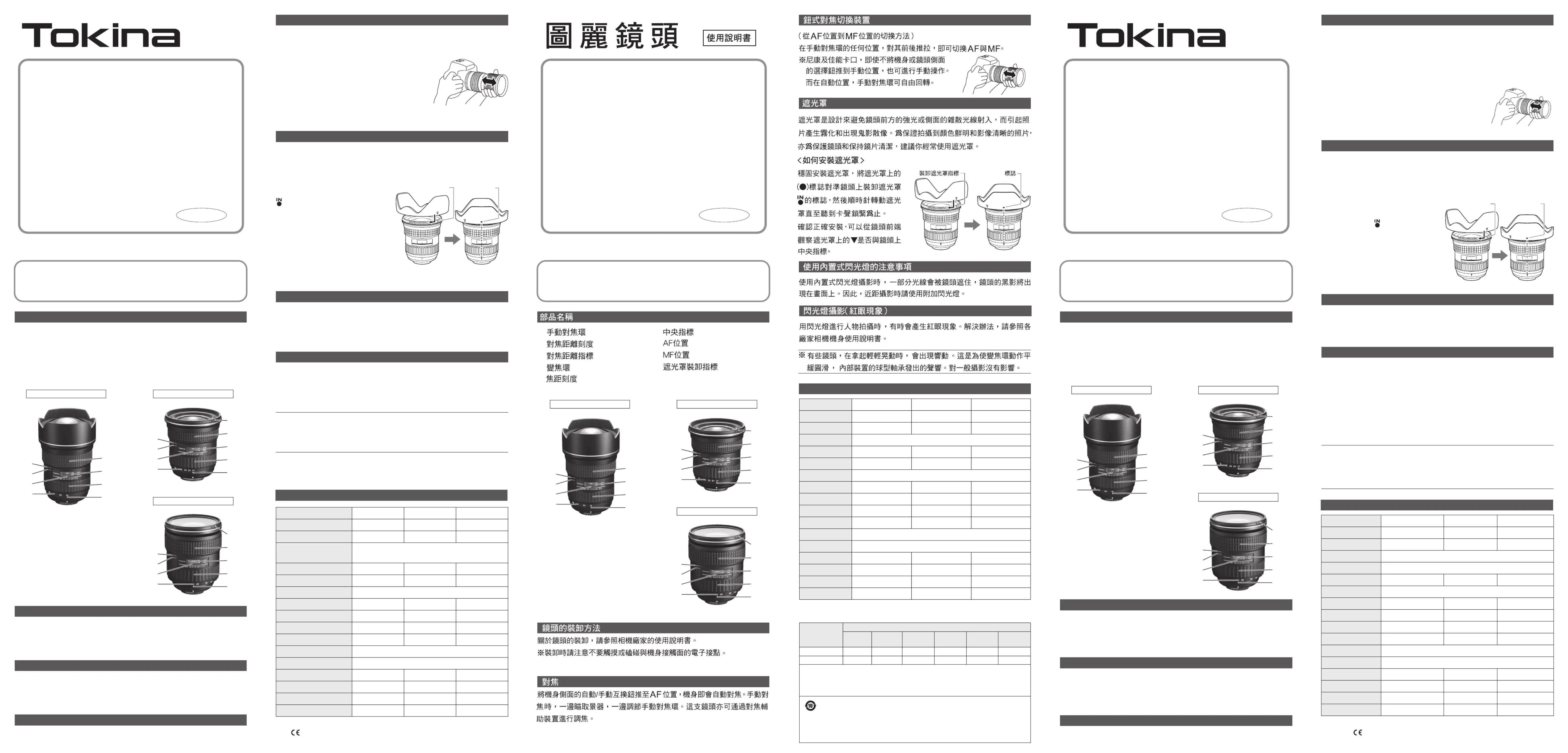

Side 1/2

❶ Manual Focusing Ring

❷ Focus Distance Scale

❸ Focus Distance Index

❹ Zoom Ring

❺ Focal Length Scale

❻ Center Index

❼ Auto Focus (AF) Position

❽ Manual Focus (MF) Position

❾ Hood Attachment Index

Please follw the instrcutions provided with your camera to attach and detach

the lens to and from the camera

* When attaching/detaching the lens, be careful not to touch the electronic

contacts nor crush these contacts with strong force or impact.

Descriptions of Parts

The lens focus mode can be switched between the Auto focus (AF) and manual

focus (MF) Positions at any time by moving the manual focus ring forward and

backward.

* For both Nikon and Canon mounted lenses, it is

possible to use manual focus without switching

the focus mode switch on either the camera body

or the lens to the manual position. In the Auto

focus position the manual focus ring turns freely.

A lens hood is designed to prevent the ares and ghost images that are caused

by strong diagonal or side rays striking the front of the lens. We recommend that

you use a lens hood to ensure clear, problem-free photographs and protect the

lens.

To securely install the hood, align the

mark on the hood with the hood

attachment indicator (

●

) on the lens,

and then turn the hood clockwise, as

viewed from the front, until a click is

heard.

Conrm that the mark on the hood ▼

is aligned with the center index on

the lens.

Instruction

Manual

ENGLISH

Tokina's FX lenses are designed for digital SLR

cameras with full sized (24x36mm) image sensors.

* Depending on the lens itself, a sound may be heard from inside the lens

when the lens is shaken lightly. This is the sound of the ball bearings that

are designed to smooth the movement of the focus ring. It does not

indicate a problem with the general functioning of the lens

Performance Table

16-28mm F2.8

16 – 28 mm

F2.8

F22

15 -13

107.11 – 76.87

Cannot be attached

0.28 m

1 : 5.26

90.0 mm

133.3 mm

950 g

Fixed lens hood

17-35mm F4

17 – 35 mm

F22

13 -12

103.96 – 64.74

82mm

0.28 m

1 : 4.82

89.0 mm

94.5 mm

600 g

BH-821

24-70mm F2.8

24 – 70 mm

F2.8

F22

15 - 11

84.20 – 34.49

82mm

0.38 m

1 : 4.73

89.6 mm

107.5 mm

1,010 g

BH-822

Model

Focal distance

Depth of eld

Format

Minimum aperture

Optical structure

(elements/groups)

Coating

Angle of view

Filter size

Minimum focus distance

Maximum macro Magnication

Focusing system

Number of aperture Diaphragms

Maximum diameter

Overall length

Weight

Hood

* The specication data is based on the use of the lens with a Nikon camera.

* The “ ” mark (certication mark for conformance with the European export inspection 

requirements) is shown on lenses containing electronic parts.

❶

❷

❸

❹

❺

❻

❼

❽

❾

16-28mmF2.8

16-28mm

F2.8

F22

13群/15枚

107.11-76.87

無法附加

0.28m

1：5.26

90.0mm

133.3mm

950g

固定鏡頭遮光罩

17-35mmF4

17-35mm

F4

12群/13枚

103.96-64.74

82mm

1：4.82

89.0mm

94.5mm

600g

BH-821

24-70mmF2.8

24-70mm

F2.8

F22

11群/15枚

84.20-34.49

82mm

0.38m

1：4.73

89.6mm

107.5mm

1,010g

BH-822

機種

焦距

最大光圈

適用機型

最小光圈

鏡片結構

鍍膜

視角

濾鏡尺寸

最小焦距

最大放大倍率

對焦系統

光圈葉片

直徑

總長度

重量

遮光罩

中國語

此TOKINAFX鏡頭是專為全幅數位單眼相機之

影像感測器所設計的

。

產品性能表

※上述數據均為採用尼康相機測試之結果

Hood Attachment Index

▼mark

24 x 36 mm

Full size exclusive for digital cameras

Multi-coating

Front Inner Focusing

▼

24x36mm全幅數位相機

F22

多層鍍膜

0.28m

前內對焦

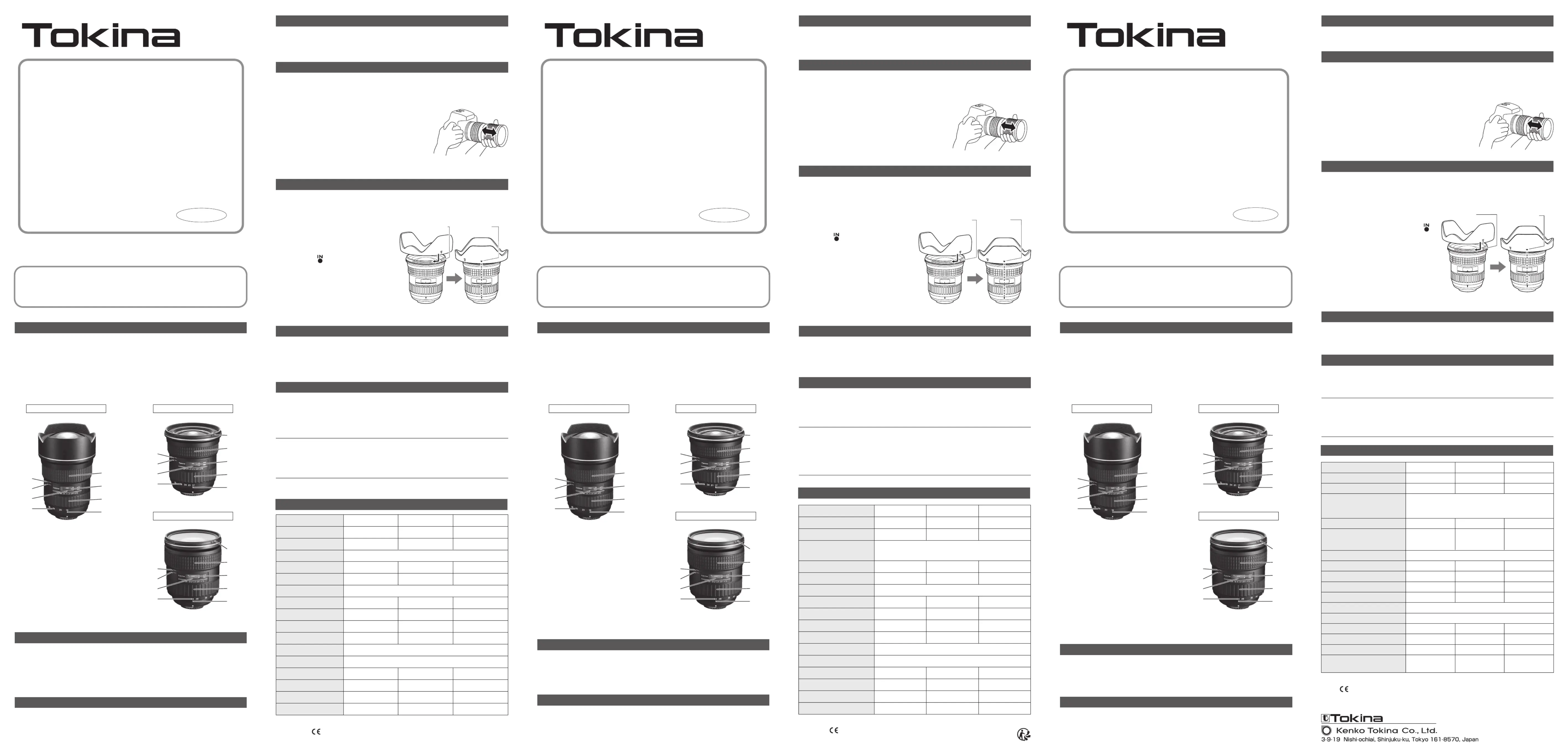

❶ Ring zum manuellen Scharfstellen

❷ Entfernungsskala

❸ Entfernungs-Einstellindex

❹ Zoomring (zur Brennweiteneinstellung)

❺ Brennweitenskala

❻ Brennweiten-Einstellindex

❼ Autofokus-Position (AF)

❽ Manuellfokus-Position (MF)

❾ Index zum Aufsetzen der

Streulichtblende

Nehmen Sie das Objektiv von der Kamera ab und befestigen Sie es daran, wie es

in der Anleitung Ihrer Kamera beschrieben ist.

* Achten Sie beim Abnehmen und Befestigen des Objektivs immer darauf,

daß Sie die elektrischen Kontakte am Bajonettanschluß weder berühren

noch harten Stößen aussetzen.

Das Objektiv wird normalerweise automatisch scharfgestellt, wenn es auf

Autofokus („AF“-Position des Umschalters) eingestellt ist. Bei Einstellung auf

Manuell („MF“-Position) stellen Sie durch Drehen des Fokussierrings unter

Beobachtung des Sucherbildes scharf. Sie können dabei auch eine Fokussierhil-

fe benutzen (z.B. LED-Anzeige).

Zur Einstellung des gewünschten Belichtungsmodus folgen Sie der Beschrei-

bung in der Bedienungsanleitung Ihrer Kamera.

Bei Kameras mit eingebautem Blitzgerät kann es zu teilweiser Ab-schattung des

Motivs durch das große Objektiv kommen (hier unbe-dingt die Streulichtblende

abnehmen!). In diesem Falle empehlt es sich, ein externes Blitzgerät zu

verwenden (Reektor liegt höher!).

Bezeichnung der Teile

<So wird von Autofokus- auf manuelle Scharfeinstellung und um-gekehrt

umgeschaltet>

Der Scharfeinstell-Modus Ihres Objektivs kann jederzeit von AF auf MF und

umgekehrt durch axiales Verschieben des Scharfstellrings (für AF = nach vorn,

für MF = nach hinten) umgeschaltet werden.

* Bei Objektiven mit Nikon- oder Canon-Bajonett ist es jederzeit aus dem

AF-Modus heraus möglich, manuell zu fo-kussieren, ohne daß zuvor an der

Ka-mera oder an einem Schalter des Ob-jektivs eine

Umschaltung nötig ist. In der AF-Position (= Scharf-

stellring nach vorn geschoben) ist der Ring frei

drehbar. Er läuft dank einem Präzisionskugellager

besonders geschmeidig.

* Je nach Objektivmodell können Sie beim Schütteln des Objektivs evtl.

ein leises Geräusch aus seinem Inneren hören. Es rührt von den Kugeln

des Kugellagers her, das für den geschmeidigen Lauf des Scharfstell-

rings sorgt, und es bedeutet keinesfalls, daß etwas am Objektiv defekt,

locker oder nicht in Ordnung wäre.

Technische Daten

16-28mm F2.8

16 bis 28 mm

2,8 bei allen Brennweiten

15 Linsen in 13 Gruppen

107,11 – 76,87

nicht vorhanden

0,28 m

1 : 5,26

90 mm

133,3 mm

950 g

fest eingebaute Gegenlichtblende

17-35mm F4

17 bis 35 mm

4 bei allen Brennweiten

13 Linsen in 12 Gruppen

103,96 – 64,74

82 mm

0,28 m

1 : 4,82

89 mm

94,5 mm

600 g

BH-821

24-70mm F2.8

24 bis 70 mm

2,8 bei allen Brennweiten

15 Linsen in 11 Gruppen

84,20– 34,49

82 mm

0,38 m

1 : 4,73

89.6 mm

107,5 mm

1,010 g

BH-822

Vollformat (24x36 mm)

22 bei allen Brennweiten

vollvergütet, Frontlinse wasserabweisend spezialvergütet

IF Fokussierung

9 Blendenlamellen

Modell

Brennweitenbereich

Max. Blendenönung

Max. Aufnahmeformat

Min. Blendenönung

Optischer Aufbau

Vergütung

Bildwinkel (diagonal)

Filtergewinde

Min. Aufnahmeabstand

Max. Abbildungsmaßstab

Fokussierung

Irisblende

Durchmesser

Länge

Gewicht

Gegenlichtblende

* Die technischen Daten gelten für die Version mit Nikon-Bajonettanschluß.

* Das Zeichen für die elektromagnetische Verträglichkeit (EMV) gemäß den europäischen

Normen ist auf allen Objektiven angegeben, die elektronische Teile enthalten.

Dieses TOKINA FX Objektiv ist desigend für

Vollformat-Digital-SLR-Kameras (24x36mm)

Bedienungsanleitung

DEUTSCH

Die Streulichtblende ist so konstruiert, daß sie Streulicht und Geisterbilder

verhindert, die sonst von schräg vorn und seitlich auf die Frontlinse einfallen-

dem Licht verursacht werden könnte. Wir empfehlen Ihnen, die Streulicht-

blende möglichst immer zu benutzen, um klare und kontrastreiche Fotos zu

erzielen und Ihr Objektiv zu schützen.

Setzen Sie die Streulichtblende zum

sicheren Befestigen so ans Objektiv, daß

die Markierung ( ) auf der Streulicht-

blende mit der Markierung (

●

) vorn am

Objektiv uchtet und arretieren Sie dann

die Streulichtblende durch eine Drehung

im Uhrzeigersinn (von vorn gesehen) bis

zum hörbaren Einrasten. Vergewissern Sie

sich, daß die Markierung

▼ Brennweit-

en-Einstellindex am Objektiv steht.

Ausrichtmarkierung

Markierung

▼

Wenn Menschen mit frontaler Blitzbeleuchtung fotograert werden, kommt es

– vor allem bei Verwendung kamerainterner Blitzgeräte – oft zu roten Reexen

in den Augenpupillen. Dies läßt sich nur ver-meiden, wenn der Blitzreektor

nicht zu nahe an der Objektivachse liegt (der rote Reex ist nichts anderes als

das durch die Pupille von der Kamera gesehene, vom „optischen System Auge“

erzeugte Ab-bild des frontalen Blitzes auf der roten Netzhaut). Auch aus diesem

Grund empehlt sich die oben vorgeschlagene Verwendung eines separaten

Blitzgeräts, dessen Reektor einen größeren Abstand von der optischen Achse

des Objektivs hat.

Abnehmen und Befestigen des Objektivs

Scharfeinstellen

Belichtungsmethoden

Vorsicht bei Aufnahmen mit eingebautem Blitzs

Vermeidung „roter Augen“ bei Blitzaufnahmen

How to Attach/Detach the lens

Focusing

Exposure Modes

The lens is normally focused automatically when the focus mode switch is set to

the Auto focus position. If the camera is in the manual-focus mode, adjust the

focus by looking into the nder and turning the manual focus ring. The lens also

supports focusing through the use of focusing aid.

For the exposure mode settings, follow the applicable instructions provided in

your cameras manual.

TO FIT NIKON Digital

16-28mm F2.8 PRO FX

TO FIT NIKON Digital

17-35mm F4 PRO FX

TO FIT NIKON Digital

24-70mm F2.8 PRO FX

❶

❷

❹

❻

❼

❽

❸

❺

❾

❶

❷

❹

❻

❼

❽

❸

❺

❾

❶

❷

❹

❻

❼

❽

❸

❺

TO FIT NIKON Digital

16-28mm F2.8 PRO FX

TO FIT NIKON Digital

17-35mm F4 PRO FX

TO FIT NIKON Digital

24-70mm F2.8 PRO FX

❶

❷

❹

❻

❼

❽

❸

❺

❾

❶

❷

❹

❻

❼

❽

❸

❺

❾

❶

❷

❹

❻

❼

❽

❸

❺

TO FIT NIKON Digital

16-28mm F2.8 PRO FX

TO FIT NIKON Digital

17-35mm F4 PRO FX

TO FIT NIKON Digital

24-70mm F2.8 PRO FX

❶

❷

❹

❻

❼

❽

❸

❺

❾

❶

❷

❹

❻

❼

❽

❸

❺

❾

❶

❷

❹

❻

❼

❽

❸

❺

○：表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006标准规

定的限量要求以下。

：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006

标准规定的限量要求

FOR P.R.C. ONLY

本标志适用于在中华人民共和国销售的电子信息产品，标志中央的数字代表产品

的环保使用期限。

原产地：请参照保修卡，产品包装箱或产品机身上的标志

进口商：上海肯高商贸有限公司

地　址：上海市淮海中路755号新华联大厦东楼13楼E室

部件名称

有毒有害物质或元素

铅

（Pb）

汞

（Hg）

镉

（Cd）

六价铬

（Cr（VI）

多溴联苯

（PBB）

多溴二苯醚

（PBDE）

电气实装部分

金属部件

○

If the camera’s built-in ash is used, the light of the built-in ash will be partially

obstructed by the lens, which casts a large shadow area. Therefore, it is recom-

mended to use an external when using this lens.

When people are photographed with the aid of a ash, their eyes sometimes

become red. This is called the “red-eye phenomenon”. Follow the manual of your

camera for information on how to remove red eye.

Caution Regarding Use of a Built-In Flash

Flash Photograpy (Red-eye phenomenon)

One-Touch Controllable Focus-Clutch Mechanism

Lens Hood

AT-X 16-28mm F2.8 PRO FX

AT-X 17-35mm F4 PRO FX

AT-X 24-70mm F2.8 PRO FX

AT-X 16-28mm F2.8 PRO FX

AT-X 17-35mm F4 PRO FX

AT-X 24-70mm F2.8 PRO FX

AT-X 16-28mm F2.8 PRO FX

AT-X 17-35mm F4 PRO FX

AT-X 24-70mm F2.8 PRO FX

Fokussiermodus-Umschaltung mit einem Handgri

Streulichtblende

Produkt Specifikationer

Mærke:	Tokina
Kategori:	Linse
Model:	AT-X 24-70 F2.8 PRO FX
Vægt:	1010 g
Produktfarve:	Sort
Diameter:	89.6 mm
Længde:	107.5 mm
Kapabilitet:	Nikon
Nærmeste fokuseringsafstand:	0.38 m
Maksimale blænderåbning tal:	22
Komponent til:	SLR
Brændviddeområde:	24 - 70 mm
Kameramærker kompatibilitet:	Nikon
Objektivstruktur (elementer/grupper):	15/11
Objektivtype:	Teleobjektiv
Filterstørrelse:	82 mm
Antal membranblade:	9
Mindste blænderåbnimg tal:	2.8
Antal asfæriske elementer:	3
Billed sensor format:	Fuld ramme
Modlysblænder:	Ja
Objektivets synsvinkel, diagonal:	84.2 - 34.49 °
