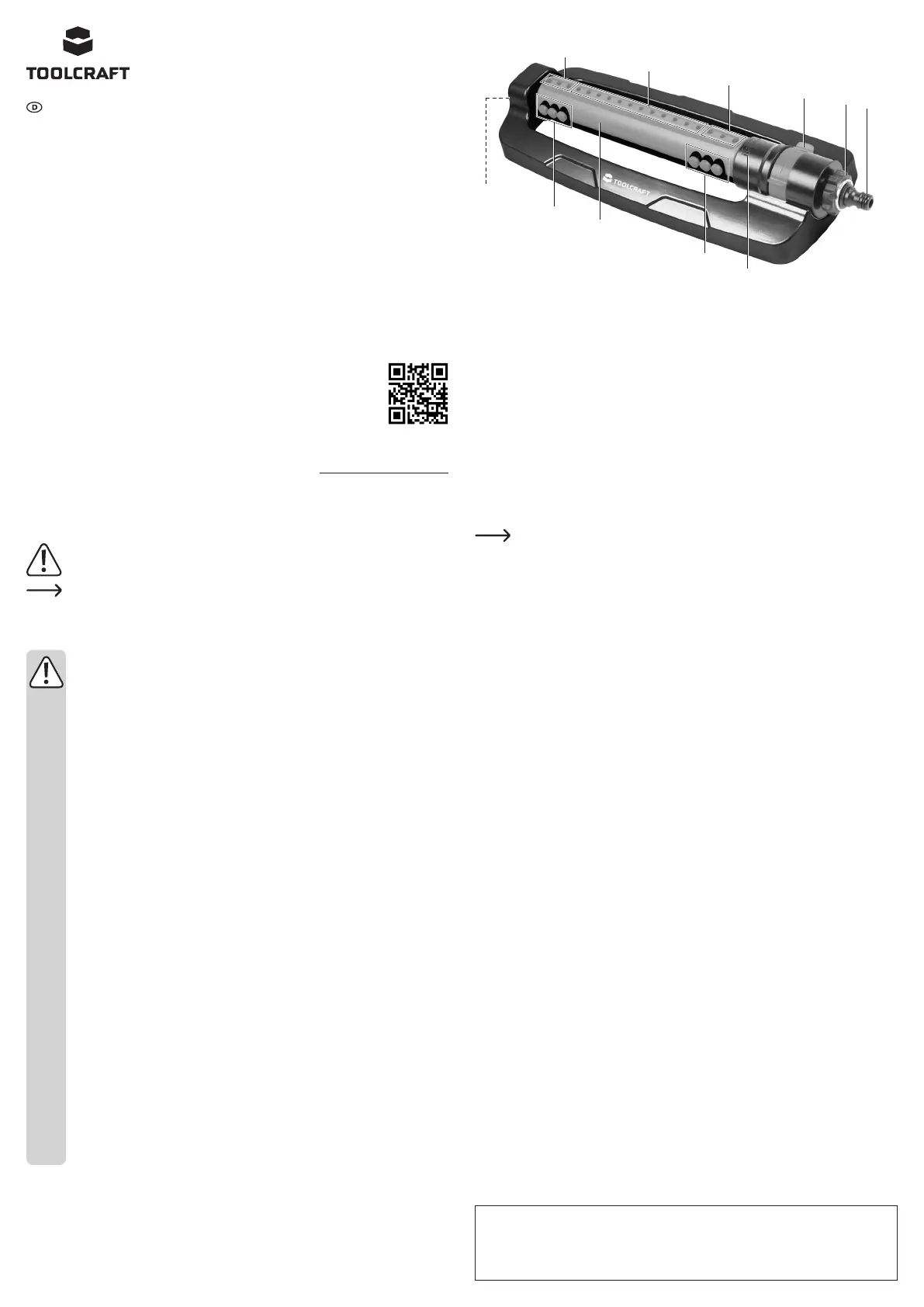

Bedienelemente

345

1 Seitendüsen

2 Hauptdüsen

3 Schwenkjustierung

4 Zwischenstück mit Filter

5 Schlauchanschluss

6 Endkappe mit Reinigungsnadel

(nicht abgebildet)

7 Schalter für Seitendüsen

8 Schwenkrohr

9 OFF/ON-Markierung

Inbetriebnahme

• Drehen Sie den Schlauchanschluss (5) im Uhrzeigersinn im Zwischenstück (4) fest.

• Drehen Sie das Zwischenstück gegen den Uhrzeigersinn, bis Sie einen Widerstand

bemerken.

• Verbinden Sie den Schlauchanschluss mit einem geeigneten Wasserschlauch.

• Platzieren Sie das Produkt möglichst mittig auf der zu bewässernden Fläche.

• Die Bewässerung beginnt, sobald eine Wasserzufuhr stattndet.

Die Bewässerungsreichweite ist vom zugeführten Wasserdruck abhängig.

Feineinstellung

• Stellen Sie mit der Schwenkjustierung (3) die Schwenkgrenzen des Schwenkrohrs (8) ein.

• Schalten Sie mit den Schaltern (7) die Seitendüsen (1) ein oder aus. Die Markierung (9) auf

der Seite des gedrückten Schalters gibt die jeweilige Einstellung an.

Pege und Reinigung

a) Allgemein

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder

andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion

beeinträchtigt werden kann.

• Verwenden Sie ein leicht angefeuchtetes Tuch zur äußeren Reinigung des Produkts.

• Entfernen Sie das Produkt vom Wasserschlauch und lagern es im trockenen Innenbereich,

wenn Frostgefahr besteht und in den Monaten, wenn eine Bewässerung nicht erforderlich ist.

Trocknen Sie das Produkt vor der Lagerung.

b) Innenreinigung

• Drehen Sie die Endkappe (6) bis zum Anschlag gegen den Uhrzeigersinn und ziehen Sie

diese hinaus.

• Prüfen Sie den Filter des Zwischenstücks (4) und die Düsen (1, 2) auf Verschmutzungen.

Falls vorhanden, entfernen Sie den Schmutz. Drücken Sie mit der Reinigungsnadel der

Endkappe (6) eventuelle Verunreinigungen durch die Düse ins Innere.

• Spülen Sie das Innere mit klarem Wasser aus.

• Setzen Sie die Endkappe wieder ein und drehen diese im Uhrzeigersinn fest.

Entsorgung

Entsorgen Sie das Produkt gemäß den geltenden Vorschriften. Sie erfüllen damit die

gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

Technische Daten

Bewässerungsäche .................... max. 418 m2

Schwenkwinkel 20 - 120° .............................

Wasserdruck max. 6,89 bar (100 psi) .................................

Betriebs-/Lagerbedingungen 0 bis +60 °C, 10 – 100 % rF ........

Abmessungen (B x H x T) 470 x 73 x 170 mm ............

Gewicht 984 g .........................................

Bedienungsanleitung

Viereckregner 418 m2

Best.-Nr. 1561112

Bestimmungsgemäße Verwendung

Das Produkt dient der Bewässerung von Rechtecksächen auf Grünanlagen. Die

Feineinstellung erlaubt eine Anpassung der Bewässerungsäche.

Aus Sicherheitsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls

Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt

beschädigt werden. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie

diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte

Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle

enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen

Lieferumfang

• Viereckregner

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads

herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf

der Webseite.

Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in

dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur

Bedienung gegeben werden sollen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie

insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und

die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung

nicht befolgen, übernehmen wir für dadurch resultierende Personen-/

Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die

Gewährleistung/Garantie.

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für

Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, starken Erschütterungen,

brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer

Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere

Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen

gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall

aus bereits geringer Höhe wird es beschädigt.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der

übrigen Geräte, an die das Produkt angeschlossen wird.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die

Sicherheit oder den Anschluss des Produkts haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von

einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht

beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder

an andere Fachleute.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Product overview

345

1 Side nozzles

2 Main nozzles

3 Swivel adjustment

4 Spacer with lter

5 Hose connection

6 End cap with cleaning needle

(not shown)

7 Switch for side nozzles

8 Swivel tube

9 OFF/ON marking

Setup

• Fasten the hose connection (5) in the spacer (4) by screwing it on clockwise.

• Turn the spacer counter-clockwise until you notice some resistance.

• Connect the hose connection with a suitable water hose.

• Place the product as centred as possible on the surface you wish to water.

• Watering starts as soon as the water supply is connected.

The watering range depends on the pressure of the water supply.

Fine adjustment

• Set the swivel adjustment (3) to adjust the swivel limits of the swivel tube (8).

• Switch the side nozzles (1) on and off with the switches (7). The marking (9) on the side of

the pressed switch indicates the respective setting.

Care and cleaning

a) General information

• Never use aggressive detergents, rubbing alcohol or other chemical solutions, as these may

damage the housing or cause the product to malfunction.

• Use a slightly damp, lint-free cloth to clean the product exterior.

• Disconnect the product from the water hose and store it in a dry indoor area at freezing

temperatures and during months when no irrigation is necessary. Dry the product prior to

storage.

b) Interior cleaning

• Turn the end cap (6) counter clockwise all the way and pull it out.

• Check the lter of the spacer (4) and the nozzles (1, 2) for lth. Remove any dirt if present.

Press any lth through the nozzle into the product interior with the cleaning needle of the

end cap (6).

• Rinse the interior with clean water.

• Place the end cap on again and turn clockwise to fasten.

Disposal

Dispose the product in accordance with local regulations. You thus full your statutory

obligations and contribute to the protection of the environment.

Technical data

Irrigated area max. 418 m ................................ 2

Swivel angle 20 - 120° .................................

Water pressure max. 6.89 bar (100 psi) .............................

Operating/storage conditions ........ 0 to +60 °C, 10 – 100 % RH

Dimensions (W x H x D) 470 x 73 x 170 mm ...............

Weight 984 g ..........................................

Operating Instructions

Square sprinkler 418 m2

Item no. 1561112

Intended use

The product is used for watering rectangular areas in parks and gardens. The ne adjustment

allows adjustment to the irrigated area.

For safety reasons, you must not rebuild and/or modify this product. Using the product for

purposes other than those described above may damage the product. Read the instructions

carefully and store them in a safe place. Only make this product available to third parties

together with its operating instructions.

This product complies with statutory national and European regulations. All company and

Delivery contents

• Square sprinkler

• Operating instructions

Up-to-date operating instructions

To download the latest operating instructions, visit www.conrad.com/downloads or scan the QR

code on this page. Follow the instructions on the website.

Explanation of symbols

The symbol with an exclamation mark in a triangle is used to highlight important

information in these operating instructions. Always read this information carefully.

The arrow symbol indicates special information and advice on how to use the

product.

Safety instructions

Read the operating instructions and safety information carefully. If you do

not follow the safety instructions and information on proper handling in this

manual, we will assume no liability for any resulting personal injury or damage

to property. Such cases will invalidate the warranty/guarantee.

• The device is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. It may become a

dangerous toy for children.

• Protect the product from extreme temperatures, strong vibrations and combustible

gases, vapours and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, stop using it and prevent

unauthorized use. Safe operation can no longer be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stress.

• Always handle the product carefully. Jolts, impacts or a fall even from a low height

may damage the product.

• Always observe the safety and operating instructions of any other devices which

are connected to the product.

• Consult a technician if you are not sure how to use or connect the product.

• Maintenance, modications and repairs must be done by a technician or a

specialist repair centre.

• If you have questions which remain unanswered by these operating instructions,

contact our technical support service or other technical personnel.

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

All rights including translation reserved. Reproduction by any method (e.g. photocopying, microlming, or the capture in

electronic data processing systems) requires prior written approval from the editor. Reprinting, also in part, is prohibited.

This publication represent the technical status at the time of printing.

Produkt Specifikationer

Mærke:	Toolcraft
Kategori:	Vandingskontrol
Model:	1561112

Har du brug for hjælp?

Hvis du har brug for hjælp til Toolcraft 1561112 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Vandingskontrol Toolcraft Manualer

Toolcraft Duo TO-7153944 Manual

24 August 2024

Toolcraft TO-7153950 Manual

24 August 2024

Toolcraft TO-7153947 Manual

14 August 2024

Toolcraft 1561112 Manual

10 August 2024

Toolcraft 1561111 Manual

8 August 2024

Toolcraft 1530891 Manual

8 August 2024

Toolcraft Easy 1561120 Manual

8 August 2024

Toolcraft Easy Trio 2302366 Manual

7 August 2024

Toolcraft Easy Duo 1561121 Manual

6 August 2024

Vandingskontrol Manualer

Nyeste Vandingskontrol Manualer

Basetech 1530023 Manual

30 December 2025

Hunter X-Core 401i Manual

29 December 2024

Fieldmann FZH 2020 Manual

13 December 2024

Florabest HG03453B Manual

7 Oktober 2024

Florabest FLBC 9 Manual

13 September 2024

Vonroc WT502DC Manual

6 September 2024

Vonroc PS505XX Manual

6 September 2024

Brandson 306810 Manual

3 September 2024

Claber Video-2 Plus 8419 Manual

3 September 2024

Claber Tempo Hybrid 8488 Manual

3 September 2024
