Side 1/4

• GESCHMOLZENES LOT kann schwere Verbrennun-

gen hervorrufen.

• Teilen Sie anderen mit, dass die Fläche heiß ist und

nicht berührt werden sollte.

• Nie Wasser in das aufgeschmolzene Lot gießen. Das

Lot könnte sonst "explodieren" und verspritzt werden!

• IMMER eine Schutzbrille tragen. Schützen Sie sich vor

versehentlich verschüttetem Lot oder vor Lotspritzern.

b) Allgemeine Informationen

• Das Gerät ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte andernfalls für

Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direkter Sonneneinstrahlung, starken

Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmit-

teln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und

schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewähr-

leistet, wenn das Produkt

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde

oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das Herunter-

fallen aus geringer Höhe können das Produkt beschädigen.

• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von einer Fachkraft

bzw. einer zugelassen Fachwerkstatt ausführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden,

wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

c) Elektrische Hinweise

• Beim Betrieb darf die Nennspannung des Geräts niemals überschritten werden. Trennen Sie

das Gerät von der Steckdose, wenn Sie es nicht benötigen.

• Die Konstruktion des Produkts entspricht der Schutzklasse I. Zum Betrieb des Produkts darf

daher nur eine ordnungsgemäße Schutzkontakt-Netzsteckdose verwendet werden.

• Die Netzsteckdose muss sich in der Nähe des Geräts benden und leicht zugänglich sein.

• Ziehen Sie den Netzstecker nie an der Zuleitung aus der Steckdose. Ziehen Sie ihn stets mit

den dafür vorgesehenen Griffächen aus der Netzsteckdose.

• Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.

• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter den Netzstecker aus der Steckdose.

• Sorgen Sie dafür, dass das Netzkabel nicht eingeklemmt, geknickt, durch scharfe Kanten

beschädigt oder mechanischen Beanspruchungen ausgesetzt wird. Vermeiden Sie eine über-

mäßige thermische Belastung des Netzkabels durch große Hitze oder große Kälte. Nehmen

Sie keine Veränderungen am Netzkabel vor. Wenn Sie dies nicht beachten, kann das Netz-

kabel beschädigt werden. Ein beschädigtes Netzkabel kann zu einem tödlichen Stromschlag

führen.

• Berühren Sie das Netzkabel nicht, wenn es beschädigt ist. Schalten Sie zuerst die zugehörige

Netzsteckdose stromlos (z. B. über den zugehörigen Sicherungsautomaten) und ziehen Sie

danach den Netzstecker vorsichtig aus der Netzsteckdose. Betreiben Sie das Produkt auf

keinen Fall mit beschädigter Netzleitung.

• Ein beschädigtes Netzkabel darf nur vom Hersteller, einer vom Hersteller beauftragten Werk-

statt oder einer ähnlich qualizierten Person ausgetauscht werden, um jegliche Gefährdungen

zu vermeiden.

• Nie den Netzstecker mit nassen Händen ein- oder ausstecken.

d) Arbeitsplatz

• Stellen Sie das Gerät nicht auf hochwertige Möbelstücke, ohne diese zuvor zu schützen.

Andernfalls kann dies zu Kratzspuren, Druckstellen, Verfärbungen und Brandstellen führen.

• Achten Sie stets auf eine ausreichende Beleuchtung.

• Halten Sie Ihren Arbeitsbereich stets sauber und aufgeräumt.

• Betreiben Sie das Lötbad stets in einem gut belüfteten Bereich, da die freigesetzten Dämpfe

gesundheitsschädlich sein können. Besonders beachtet werden sollte das verwendete Lot

und die Belüftung, die zur Abfuhr der Dämpfe notwendig ist.

• Zur Vermeidung giftiger Dämpfe oder einer übermäßigen Dampffreisetzung sollten immer

bleifreie Lötbarren verwendet werden und kein Lötdraht mit Flussmittelkern.

• Betreiben Sie das Lötbad nicht in der Nähe von Wasser und/oder brennbaren & wärmeemp-

ndlichen Werkstoffen.

• Stellen Sie das Gerät nicht im direktem Strömungsbereich eines Klimageräts oder einer Ofen-

belüftung auf.

e) Verbrennungsgefahr

• Hinterlassen Sie das Lötbad nicht unbeaufsichtigt, es sei denn, es ist stromlos und vollständig

abgekühlt. Beim Abkühlen erstarrt das Lot auf der Oberäche, aber im Zwischenbereich bleibt

es länger geschmolzen!

f) Persönliche Sicherheit

• Tragen Sie beim Betrieb des Lötbads immer eine persönliche Schutzausrüstung (PSA). Dazu

gehören Schutzbrille, Schutzhandschuhe und Ärmel zum Verdecken des Körpers (sofern

notwendig). Flüssiges Lötzinn und Lötspritzer können zu schweren Verbrennungen oder Au-

genschäden führen.

Bedienungsanleitung

Bleifreies Lötbad

Best.-Nr. 2361151

Bestimmungsgemäße Verwendung

Dieses Gerät ist als temperaturgesteuertes Lötbad

für Anwendungszwecke wie z. B. das Verzinnen von

Kabelenden, das Vorverzinnen kleiner elektrischer

Teile, das Nachverzinnen von Lötkolbenspitzen und

zum Tauchlöten kleiner Leiterplatten vorgesehen.

Bleifreie Lötbarren und keinen Lötdraht mit Flussmit-

telkern verwenden.

Das Gerät ist ausschließlich für den Innengebrauch

bestimmt. Verwenden Sie es also nicht im Freien.

Der Kontakt mit Feuchtigkeit, z. B. im Badezimmer,

ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie

das Produkt nicht umbauen und/oder verändern.

Sollten Sie das Produkt für andere als die zuvor be-

schriebenen Zwecke verwenden, kann das Produkt

beschädigt werden. Eine unsachgemäße Verwend-

ung kann außerdem zu Gefahren wie Kurzschlüs-

sen, Bränden oder elektrischen Schlägen führen.

Lesen Sie sich die Bedienungsanleitung sorgfältig

durch und bewahren Sie sie sicher auf. Reichen Sie

das Produkt nur zusammen mit der Bedienungsan-

leitung an Dritte weiter.

Dieses Produkt erfüllt die gesetzlichen nationalen

und europäischen Anforderungen. Alle enthaltenen

Firmennamen und Produktbezeichnungen sind

Warenzeichen der jeweiligen Inhaber. Alle Rechte

vorbehalten.

Lieferumfang

• Lötbad

• Lötdraht

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über

den Link www.conrad.com/downloads herunter oder

scannen Sie den abgebildeten QR-Code. Folgen Sie

anschließend den auf der Webseite aufgeführten

Anweisungen.

Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck

wird verwendet, wenn Gefahr für Ihre

Gesundheit besteht, z.B. durch elek-

trischen Schlag.

Das Symbol mit dem Ausrufezeichen

im Dreieck weist auf wichtige Informa-

tionen in dieser Bedienungsanleitung

hin. Lesen Sie diese Informationen

immer aufmerksam.

Das Pfeilsymbol weist auf besondere

Informationen und auf Ratschläge zur

Bedienung hin.

Heiße Oberäche! Dieses Symbol

warnt Sie davor, eine heiße Ober-

äche zu berühren.

Tragen Sie eine Schutzbrille.

Tragen Sie Schutzhandschuhe.

Der Betrieb ist nur in trockenen In-

nenräumen zulässig. Das Produkt

darf nicht feucht oder nass werden,

es besteht Lebensgefahr durch einen

elektrischen Schlag!

Sicherheitsanweisungen

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbeson-

dere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten

Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht

beachten, übernehmen wir keine Haftung für daraus resultierende Personen- oder Sach-

schäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Besondere Sicherheitsanmerkungen

• Wenden Sie sich an eine Fachkraft, sollten Sie Zweifel

in Bezug auf die Arbeitsweise, die Sicherheit oder den

Anschluss des Geräts haben.

• Dieses Gerät kann von Kindern ab 8 Jahren und Per-

sonen mit eingeschränktem physischen, sensorischen

oder geistigen Leistungsvermögen oder einem Mangel

an Erfahrung und Fachkenntnis verwendet werden,

wenn sie unter Aufsicht stehen oder Anweisungen hin-

sichtlich der sicheren Verwendung des Geräts erhalten

haben und die damit verbundenen Gefahren kennen.

• Kinder dürfen mit diesem Produkt nicht spielen.

• Reinigung und Benutzerwartung dürfen von Kindern

nur unter Aufsicht durchgeführt werden.

• Vor dem Reinigen oder Verstauen das Gerät vollstän-

dig abkühlen lassen.

• Kinder, Passanten und Tiere während der Pausen fern

halten. Schalten Sie das Gerät aus, wenn es nicht be-

nutzt oder unbeaufsichtigt hinterlassen wird.

• Stellen Sie das Produkt auf eine sehr stabile und nicht

brennbare Oberäche. Von entzündlichen Werkstoffen

fern halten.

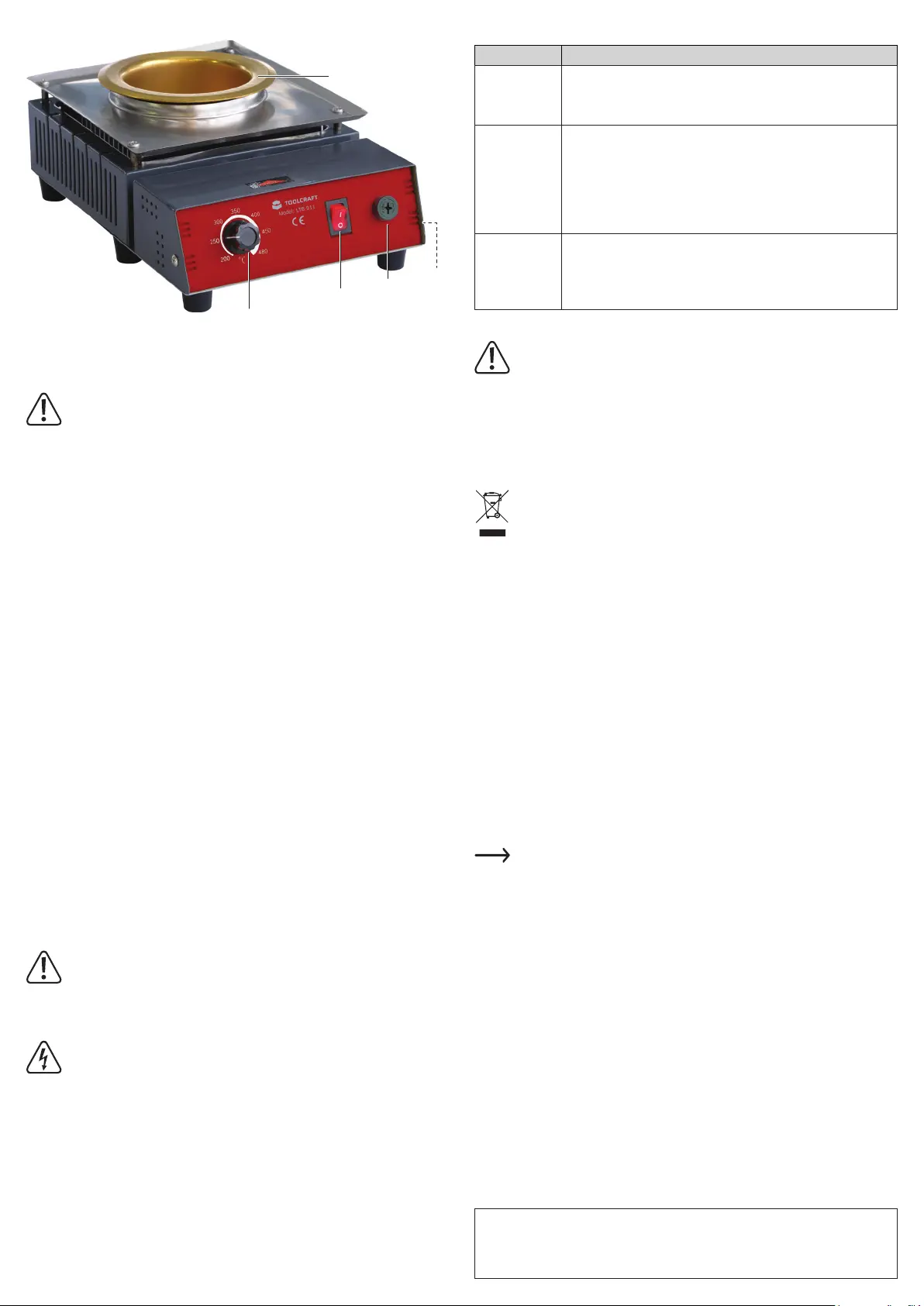

Bedienelemente

1 Schmelztiegel

2 Temperaturstellrad

3 Netzschalter

I (EIN) / O (AUS)

4 Sicherungshalter

5 Netzkabel (nicht abgebildet)

Inbetriebnahme

Lassen Sie die Temperatur nicht zu lange hoch eingestellt, denn dadurch verkürzt sich eventuell

die Lebensdauer des Geräts. Ferner kann sich dadurch das üssige Lot verfärben und ver-

spritzen.

a) Verwendung allgemein

1. Vorbereitung des Lötmittels. Zu empfehlen ist Lötmittel von einem Lötbarren, der in kleinere Teile auf-

getrennt wird.

2. Achten Sie darauf, dass der Netzschalter ausgeschaltet ist (3), bevor Sie das Gerät an die Steckdose

anschließen.

3. Schließen Sie das Netzkabel (5) an eine geerdete Steckdose an.

4. Schalten Sie das Gerät ein.

5. Stellen Sie die Temperatur (2) auf die höchste Stufe “480 ºC” und legen Sie Lot in den Schmelztiegel (1).

Die Aufheizdauer hängt von der Art und Menge des verwendeten Lots sowie von der Umgebungstem-

peratur ab. Die Aufheizzeiten sind ungefähr wie folgt:

- 8 Minuten bis zum Erreichen von 200 °C

- 25 Minuten bis zum Erreichen von 480 °C

6. Senken Sie die Temperatur, sobald das Lot üssig wird.

- Als Richtwert für eine effektive Arbeitstemperatur ist ein Wert, der ca. 50 °C höher ist als der Schm-

elzpunkt der verwendeten Lötzinn-Legierung.

- Beim Zugeben von Lot in das Lötbad sollten Sie daran denken, dass die Temperatur des Bads insge-

samt etwas zurückgeht.

- Verspritzen und Überfüllen vermeiden. Weiteres Lot sollte bei Bedarf vorsichtig nachgefüllt werden.

b) Tipps

• Bereiten Sie den zu verzinnenden Gegenstand vor (indem Sie Verunreinigungen beseitigen).

• Falls Sie für einen bestimmten Zweck eine gute Temperatureinstellung ermittelt haben, notieren Sie sich

den Wert zur späteren Verwendung.

• Bei Gegenständen, für die Flussmittel notwendig ist, tauchen Sie die Komponente zuerst in das Flussmit-

tel und achten Sie darauf, dass kein überschüssiges Flussmittel abtropft, bevor Sie den Gegenstand in

das Lötbad tauchen.

• Üben Sie beim Eintauchen und Entnehmen der Komponente aus dem Lötbad eine gleichmäßige,

ießende Bewegung aus.

• Sollten Sie an der Oberäche des geschmolzenen Lots Rückstände bilden, beseitigen Sie diese mit

einem speziellen Abstreifer (nicht mitgeliefert).

• Lötzinn sollte regelmäßig nachgefüllt werden. Geben Sie stets kleine Mengen hinzu, die sich schnell

im Lötbad auösen. Dadurch bleiben die Temperaturschwankungen in Grenzen, die andernfalls beim

Zugeben größerer Mengen entstehen würden.

• Spülen des Schmelztiegels: Ab und zu muss das Lot aus dem Schmelztiegel entfernt werden.

Beim Spülen ist das Lötbad äußerst heiß. Treffen Sie unbedingt alle notwendigen Vorkehrungen

und tragen Sie eine geeignete PSA als Schutz vor den hohen Temperaturen. Wenden Sie sich

an einen Fachmann, wenn Sie sich nicht sicher sind, wie der Schmelztiegel sicher und effektiv

zu spülen ist.

Austauschen der Sicherung

Schalten Sie den Netzschalter aus und lassen Sie das Gerät und das geschmolzene Lot voll-

ständig abkühlen, bevor Sie den Netzstecker ziehen.

Verwenden Sie niemals eine Sicherung mit anderen Spezikationen. Überbrücken Sie niemals

eine defekte Sicherung! Neben der Möglichkeit eines Brandes besteht auch die Gefahr eines

tödlichen elektrischen Schlages!

Falls die Sicherung kurz nach dem Austausch durchbrennt, trennen Sie die Station von der

Stromversorgung und lassen Sie das Gerät von einer Fachkraft gründlich überprüfen.

1. Entfernen Sie den Deckel des Sicherungshalters (4) mit einem Kreuzschlitz-Schraubendreher.

- Kontrollieren Sie die Sicherung mit Hilfe eines Messgeräts (z. B. mit einem Digitalmultimeter) auf

elektrischen Durchgang.

- Falls die Sicherung defekt ist, tauschen Sie sie durch eine Sicherung des gleichen Typs aus. Informa-

tionen dazu nden Sie im Abschnitt „Technische Daten“.

2. Setzen Sie jetzt die neue Sicherung ein. Achten Sie dabei darauf, dass sie hörbar einrastet, und bringen

Sie die Schutzabdeckung wieder an.

3. Schließen Sie die Station wieder an die Steckdose an und schalten Sie sie wieder ein.

Beheben von Störungen

Problem Maßnahmen zur Behebung

Auf der Ober-

äche des Lots

benden sich

Rückstände.

• Beseitigen Sie die Rückstände mit einem Abstreifer (wird separat angeboten).

• Wenden Sie sich an einen Fachmann, wenn Sie sich nicht sicher sind, wie die

Rückstände sicher zu beseitigen sind.

Lötbad lässt sich

nicht einschalten.

Kontrollieren Sie Folgendes:

• Das Gerät ist an eine Steckdose angeschlossen.

• Prüfen Sie, ob der Sicherungsautomat ausgelöst hat. Ziehen Sie den Ger-

ätestecker aus der Steckdose, setzen Sie den Sicherungsautomaten zurück

und schließen Sie das Gerät wieder an.

• Prüfen Sie, ob die Sicherung durchgebrannt ist. Sie den Abschnitt "Aus-

tauschen der Sicherung".

Das Lötbad

erwärmt sich, aber

es wird nicht heiß

genug.

• Warten Sie noch etwas länger, bis sich das Gerät erhitzt hat. Beachten Sie die

"Schmelzzeiten" im Abschnitt "Technische Daten".

• Ist die Temperatur immer noch nicht hoch genug, ist eventuell das Heizele-

ment defekt. Wenden Sie sich an unseren technischen Support oder an andere

technische Fachleute.

Pege und Reinigung

Schwere Verbrennungsgefahr! Beim Abkühlen erstarrt das Lot auf der Oberäche, aber dazwis-

chen bleibt es noch länger geschmolzen!

• Ziehen Sie den Gerätestecker vor dem Reinigen aus der Steckdose und lassen Sie es vollständig ab-

kühlen.

• Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel, da

diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.

• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das

Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

Technische Daten

Eingangspannung/-strom ................................ 220 - 240 V/AC, 50 Hz

Leistungsverbrauch ......................................... max. 300 W

Sicherung ........................................................ 3,15 A, VDE, Typ: FSD

Temperaturbereich ........................................... 200 - 480 ºC

Schmelzzeit ..................................................... ca. 8 - 25 Min bei 480 ºC:

In 8 Minuten auf 200 ºC

In 25 Minuten auf 480 ºC

Schmelzleistung .............................................. max. 1350 h

Schutzklasse ................................................... I

Material ............................................................ Schale: Eisen

Beschichtung: Titanlegierung

Gehäuse: Eisen

Gehäusebeschichtung: Lack

Betriebsbedingungen ....................................... -10 bis +50 ºC, 10 – 90 % rF (nicht kondensierend)

Lagerbedingungen ........................................... -20 bis +60 ºC, 10 – 90 % rF (nicht kondensierend)

Abmessungen (B x H x T) ............................... 161 x 95 x 245 mm

Innenabmessungen Schmelztiegel (Ø x H) ..... 80 x 41 mm

Gewicht ............................................................ 1,97 kg

Rufen Sie die Conrad Website auf und suchen Sie nach der Artikel-Nr.: 2361151, um Informa-

tionen über optionales Zubehör oder Ersatzteile zu erhalten.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rech-

te einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung oder die Erfassung

in elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck,

auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Produkt Specifikationer

Mærke:	Toolcraft
Kategori:	Loddemaskine
Model:	LTB-911A

Har du brug for hjælp?

Hvis du har brug for hjælp til Toolcraft LTB-911A stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Loddemaskine Toolcraft Manualer

Toolcraft ST-150 HF Manual

2 Oktober 2025

Toolcraft LWK-100 Manual

2 Oktober 2025

Toolcraft AT-300 Manual

1 Oktober 2025

Toolcraft ZD-10MB Manual

1 Oktober 2025

Toolcraft AT-400 Manual

6 September 2024

Toolcraft RST-280 Manual

5 September 2024

Toolcraft TC-HSK-27 Manual

1 September 2024

Toolcraft ZD-8916 Manual

1 September 2024

Toolcraft SIP-220 Manual

29 August 2024

Toolcraft AT-430 Manual

29 August 2024

Loddemaskine Manualer

Nyeste Loddemaskine Manualer

NEO Tools 19-158 Manual

30 September 2025

Telwin Force 125 954194 Manual

28 September 2025

Yato YT-8273 Manual

27 September 2025

Telwin Infinity 150 954194 Manual

27 September 2025

Telwin Force 170 954422 Manual

27 September 2025

Telwin Infinity 220 954194 Manual

27 September 2025

Telwin Infinity 225 954556 Manual

27 September 2025

Draper 71420 Manual

23 September 2025

Draper 78772 Manual

23 September 2025

Draper 78773 Manual

23 September 2025
