Side 1/8

Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und

schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon ab,

das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet, wenn

das Produkt:

– sichtbare Schäden aufweist,

– nicht mehr ordnungsgemäß funktioniert,

– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert

wurde oder

– erheblichen Transportbelastungen ausgesetzt wurde.

5.3 Handhabung

Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen

aus geringer Höhe können das Produkt beschädigen.

5.4 Betriebsumgebung

Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Ga-

sen, Dämpfen und Lösungsmitteln.

Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.

Schützen Sie das Produkt vor direkter Sonneneinstrahlung.

Schalten Sie das Produkt niemals gleich dann ein, wenn dieses von einem kalten in einen

warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umstän-

den das Produkt zerstören. Lassen Sie das Produkt zuerst auf Zimmertemperatur kom-

men, bevor Sie es in Betrieb nehmen.

5.5 Netzkabel

Nehmen Sie keinerlei Änderungen an den elektrischen Komponenten der Kunst-

stoffreparaturpistole vor. Es besteht die Gefahr eines lebensgefährlichen elektri-

schen Schlags!

Vergewissern Sie sich, dass der Netzstecker des Geräts ordnungsgemäß

angeschlossen ist.

Nehmen Sie keinerlei Änderungen am Gerät vor.

Die Netzsteckdose muss sich in der Nähe des Geräts benden und leicht zugänglich sein.

Der Netzstecker darf niemals mit feuchten Händen an die Netzsteckdose angeschlossen

oder von dieser getrennt werden.

Ziehen Sie niemals am Netzkabel, um das Gerät von der Netzsteckdose zu trennen. Zie-

hen Sie ihn stets mit den dafür vorgesehenen Griffächen aus der Netzsteckdose.

Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.

Ziehen Sie aus Sicherheitsgründen bei einem Gewitter den Netzstecker aus der Steck-

dose.

Sorgen Sie dafür, dass das Netzkabel nicht eingeklemmt, geknickt, durch scharfe Kanten

beschädigt oder mechanischen Beanspruchungen ausgesetzt wird.

Vermeiden Sie eine übermäßige thermische Belastung des Netzkabels durch große Hitze

oder große Kälte.

Nehmen Sie auch keine Änderungen daran vor. Wenn Sie dies nicht beachten, kann

das Netzkabel beschädigt werden. Ein beschädigtes Netzkabel kann zu einem tödlichen

Stromschlag führen.

Sollte das Netzkabel Beschädigungen aufweisen, berühren Sie es nicht.

– -Schalten Sie zuerst die zugehörige Netzsteckdose stromlos (z. B. über den zugehöri

gen Sicherungsautomaten) und ziehen Sie danach den Netzstecker vorsichtig aus der

Netzsteckdose.

– Nehmen Sie das Produkt unter keinen Umständen mit einem beschädigten Netzkabel

in Betrieb.

Ein beschädigtes Netzkabel darf nur vom Hersteller, einer vom Hersteller beauftragten

Werkstatt oder einer ähnlich qualizierten Person ausgetauscht werden, um jegliche Ge-

fährdungen zu vermeiden.

Achten Sie darauf, dass das Kabel nicht eingeklemmt, geknickt oder durch scharfe Kanten

beschädigt wird.

Verlegen Sie Kabel immer so, dass niemand darüber stolpern oder sich in ihnen verfangen

kann. Bei Nichtbeachtung besteht Verletzungsgefahr.

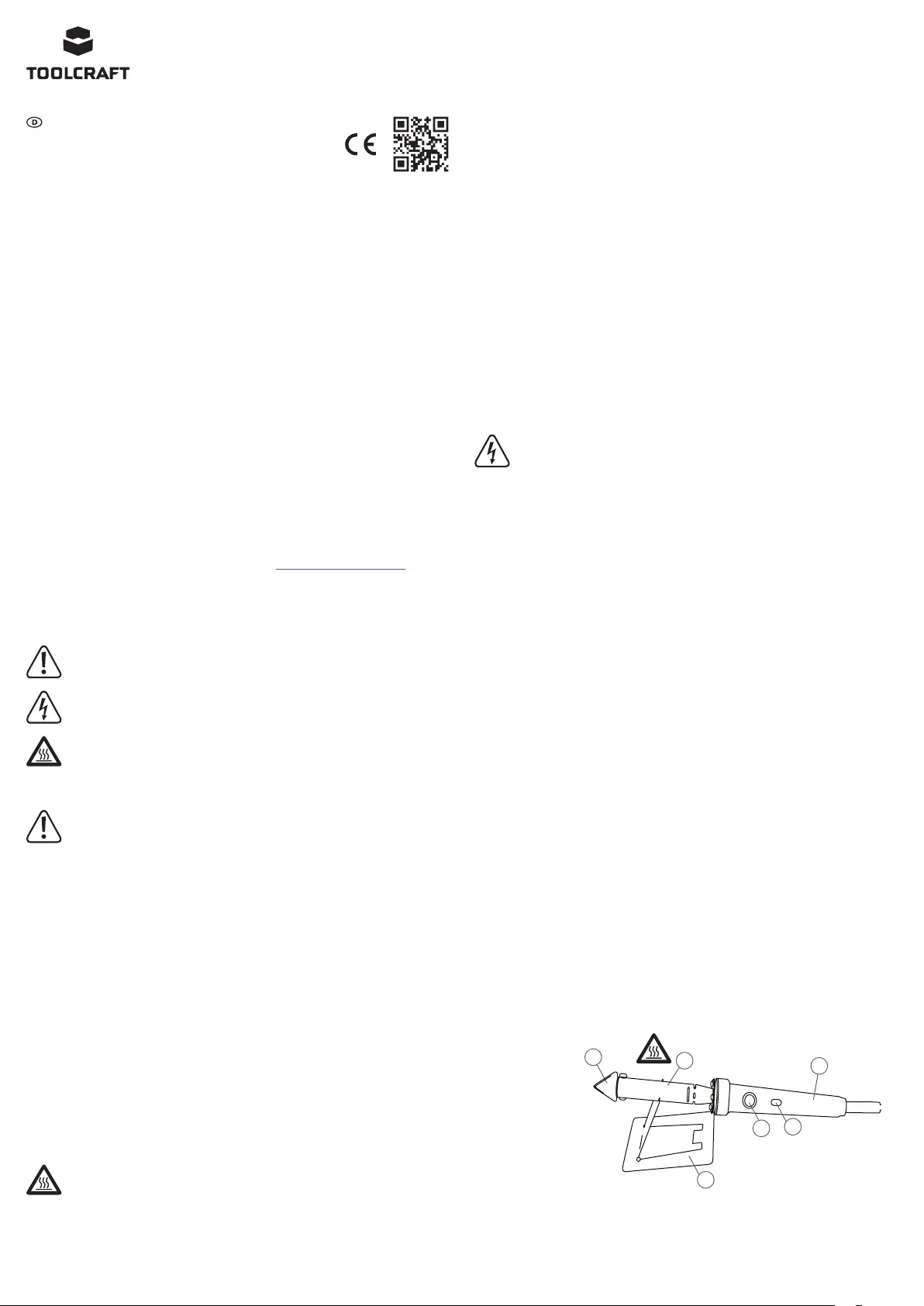

6 Bedienelemente

1 Wärmeisolierter Griff

2 Heizteil

3 Schweißspitze

4 Temperaturregler

5 Statuslampe

6 Ständer

Bedienungsanleitung

SIP-220 Kunststoffreparturset

Best.-Nr. 2899503

1 Bestimmungsgemäße Verwendung

Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es also nicht

im Freien. Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.

Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Pro-

dukt beschädigt werden. Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer, Stromschlag

oder anderen Gefährdungen führen.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Aus

Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder ver-

ändern.

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf.

Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen

2 Lieferumfang

Schweißkolben

Ständer

Stahlbürste

2 Stck. Messingspitzen zum

Aufschmelzen von Thermoplasten

25 Stck. Kunststoffstreifen 10 x 25 mm

Stahlgewebe 200 x 120 mm

Temperaturbeständige Klebefolie

50 x 230 mm

Bedienungsanleitung

3 Neueste Informationen zum Produkt

Laden Sie die neuesten Produktinformationen unter www.conrad.com/downloads herunter

oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website.

4 Symbolerklärung

Folgende Symbole benden sich auf dem Produkt/Gerät oder im Text:

Das Symbol warnt vor Gefahren, die zu Personenschäden führen können. Lesen

Sie die Informationen sorgfältig.

Das Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch Strom-

schlag führen kann. Lesen Sie die Informationen sorgfältig.

Dieses Symbol warnt vor heißen Bauteilen, die zu Verletzungen durch Verbrennu-

gen oder Entzündung brennbarer oder explosiver Stoffe führen können.

5 Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie

insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungs-

anleitung enthaltenen Sicherheitshinweise und Informationen für einen ord-

nungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung

für daraus resultierende Verletzungen oder Sachschäden. Darüber hinaus

erlischt in solchen Fällen die Gewährleistung/Garantie.

5.1 Allgemein

Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu

einem gefährlichen Spielzeug werden.

Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können, wen-

den Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.

Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem

Fachmann bzw. einer Fachwerkstatt durchführen.

5.2 Betrieb

Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit

oder den Anschluss des Gerätes haben.

Trennen Sie das Gerät immer vom Stromnetz, wenn es nicht verwendet wird. Auch bei

Unterbrechungen der Arbeit, lassen Sie die Reparaturpistole nie unbeaufsichtigt.

Die Messingspitzen werden sehr heiß. Berühren Sie diese niemals im heißen

Zustand.

Berühren Sie den Schweißkolben nur am dafür vorgesehenen isolierten Griff.

Lassen Sie Kolben und den Heizteil immer vollständig abkühlen, bevor Sie

das Werkzeug an einen anderen Ort als den beiliegenden Ständer oder seinen

Ablageort legen.

Lassen Sie die reparierte Stelle zuerst abkühlen bevor Sie diese auf Festigkeit Prüfen

Thermoplaste sind ein schlechter Wärmeleiter, wodurch diese einige Zeit zum Abkühlen

benötigen.

321

8 Empfehlungen zur Reparatur von Kunststoffteilen

Dabei sollten Kunststoffe nie über ihre Zersetzungstemperatur erwärmt werden, da dies die

mechanischen Eigenschaften erheblich beeinträchtigen würde. Bei Thermoplasten lieg

meist zwischen 250°C-320°C. Bei hohen Temperaturen (häug > 400 °C Solltemperatur am

Schweißkolben) kann sich der Thermoplast verfärben. Hier sollte die Solltemperatur au

der o.g. Eigenschaften verringert werden.

Größere Mengen Rauch deuten auf zu hohe Temperatur hin. In diesem Fall die sollt

Solltemperatur am Drehregler verringert werden. Dauert der Aufschmelzvorgang zu lang

Solltemperatur entsprechend erhöhen.

9 Fehlerbehebung

Fehler Grund Abhilfe

Schweißspitze wird

nicht heiß

Keine Netzspannung oder Schweißkol-

ben defekt

Netzspannung prüfen

Schweißspitze wird

nicht heiß genug

Solltemperatur zu niedrigSolltemperatur erhöhen

und warten, bis die

Statuslampe erlischt

Gerät wird sehr heiß

(> 50°C)

Gerät wurde zu lange angeschaltet. Abkühlen lassen und

erneut versuchen. Bei schneller Erhitzung des

Kolbens kann ein ande-

rer Defekt vorliegen.

Kunststoff schmilzt

nicht auf

– Werkstück ist kein Thermoplast

– Schweißspitze nicht heiß genug

(siehe oben)

– Oberäche der Schweißspitze

verschmutzt, was die Wärmeleitung

verringert

– Anderen Werkstoff

verwenden

– Schweißspitze

reinigen oder gegen

Neue austauschen

10 Reinigung und Plege

Wichtig:

– Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere

chemische Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunkti-onen des Produkts führen.

– Tauchen Sie das Produkt nicht in Wasser.

1. Trennen Sie das Produkt von der Stromversorgung.

2. Reinigen Sie das Produkt mit einem trockenen, faserfreien Tuch.

11 Entsorgung

Produkt

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht wer-

den, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist da-

rauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem

Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpichtet, Altgeräte einer vom unsortierten

Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpichtet,

Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie

Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der

Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen. Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rück

von Altgeräten verpichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten

zur Verfügung (weitere Informationen auf unserer Internet-Seite):



in unseren Conrad-Filialen



in den von Conrad geschaffenen Sammelstellen



in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Her-

stellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist

Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pichten für die Altgeräte-

Rückgabe und das Altgeräte-Recycling gelten.

12 Technische Daten

Eingangsspannung/-strom AC 220 V-240 V 50 Hz; Max. 80 W Leistungsaufnah ............

Temperaturen der Schweißspitze 200 – 450 °C ±5 % .

12.1 Umgebungsbedingungen

Betriebstemperatur 0 to +40 °C, 10-90% Raumfeuchte .......................

Lagertemperatur 0 to +40 °C, 20-80% Raumfeuchte ...........................

12.2 Andere

Abmessungen (L x B x H) 290 x 31 x 31 mm .............

Länge des Anschlusskabels ......... 120 cm

Gewicht ca. 226 g .........................................

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

7 Handhabung

Stecken Sie den Netzstecker in eine Steckdose und lassen Sie den Schweißkolben aufheizen.

Während des Aufheizvorgangs leuchtet die rote Statuslampe, die bei Erreichen der voreinge-

stellten Temperatur erlischt. Die Solltemperatur kann über das Drehrad im Uhrzeigersinn von

200 °C bis 450 °C eingestellt werden. Da die Isttemperatur um die Solltemperatur pendelt,

leuchtet die rote Lampe während der Nachheizvorgänge periodisch auf. Eine an- oder ausge-

schaltete Lampe hat keinen Einuss auf die Betriebsbereitschaft nachdem der Scheißkolben

Solltemperatur erreicht hat. Das periodische Aueuchten zeigt lediglich den Nachheizvorgang

an.

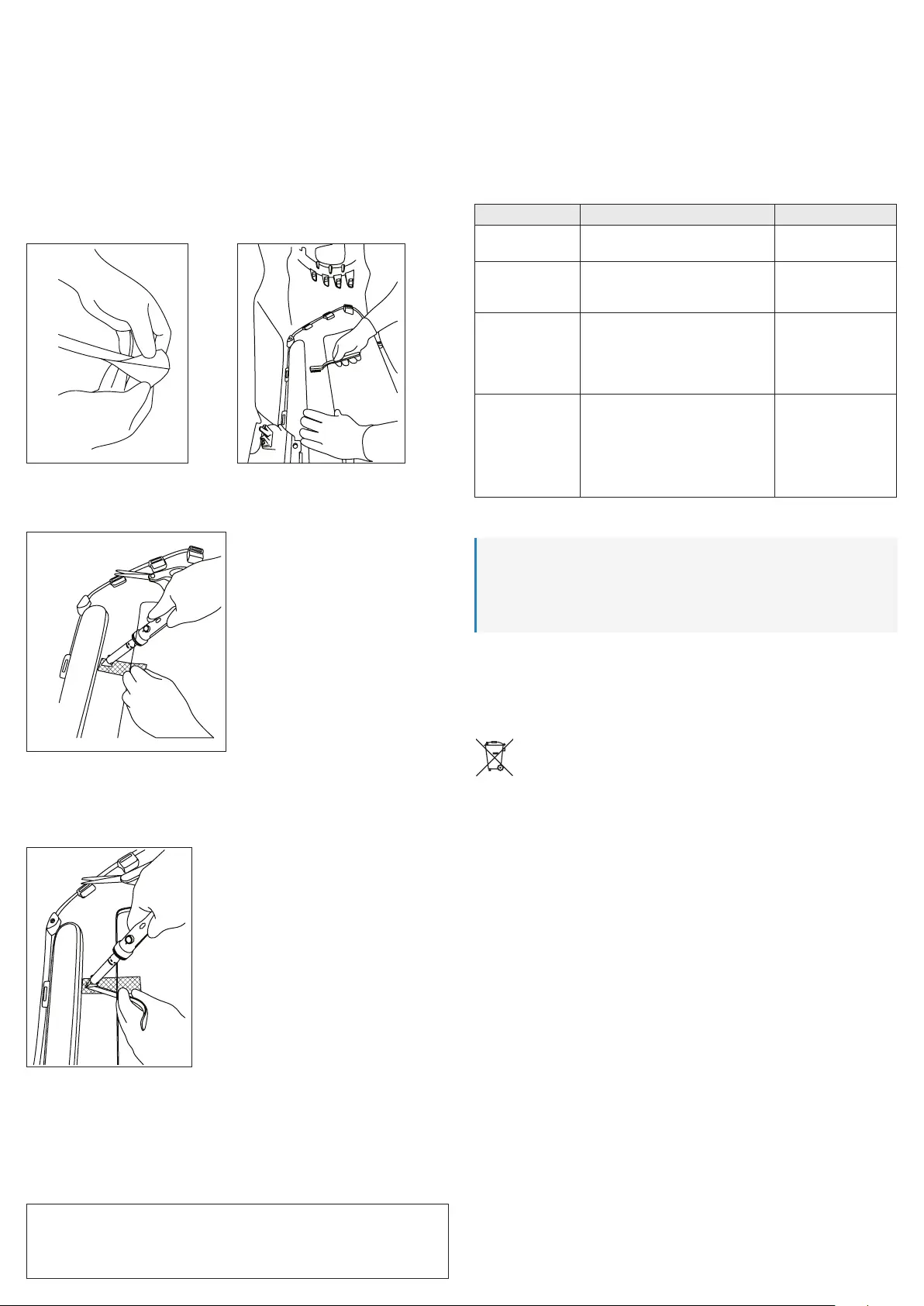

7.1 Nach dem Aufheizvorgang

Bevor Sie mit der Reparatur beginnen, können Sie die gerissene Stelle mit dem beiliegenden

Hitzeresistenten Klebeband von der Rückseite aus xieren. Anschließend muss der zu bear-

beitende Bereich mit der beiliegenden Stahlbürste gereinigt werden.

Das beiliegende Stahlgeecht eignet sich gut um die Bauteile zu verbinden und später Kräfte

besser aufnehmen zu können. Schneiden Sie hierzu das Stahlgeecht so zu, dass es auf

beiden Seiten der späteren Naht etwa 10 mm in das Material hineinsteht.

Anschließend arbeiten Sie das Stahlgeecht mit der Messingspitze des Schweißkolbens in

den Kunststoff ein. Wenn es die Stärke des Werkstücks erlaubt, sollte das Stehlgeecht mög-

lichst nicht mehr aus dem Material hinausragen. Anschließend kann mit den beiliegenden

Kunststoffstreifen Material nachgetropft werden und mit der glatten Fläche der Messingspitze

glattgebügelt werden.

Nach Aushärten des Werkstücks sollte die Naht mit unterschiedlichen Schleifpapieren (von

grob nach fein) verschliffen werden und kann anschließend lackiert werden. Lange Risse las-

sen sich am besten bearbeiten, wenn man am offenen Ende beginnt und sich so zum Ende

des Risses vorarbeitet.

Von außen bis jeweils zur Mitte lassen sich durchgängige Risse oder mehrere Bauteile ver-

schweißen.

Produkt Specifikationer

Mærke:	Toolcraft
Kategori:	Loddemaskine
Model:	SIP-220

Har du brug for hjælp?

Hvis du har brug for hjælp til Toolcraft SIP-220 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Loddemaskine Toolcraft Manualer

Toolcraft AT-400 Manual

6 September 2024

Toolcraft RST-280 Manual

5 September 2024

Toolcraft TC-HSK-27 Manual

1 September 2024

Toolcraft ZD-8916 Manual

1 September 2024

Toolcraft SIP-220 Manual

29 August 2024

Toolcraft AT-430 Manual

29 August 2024

Toolcraft LTB-911A Manual

28 August 2024

Toolcraft PT-237 Manual

28 August 2024

Toolcraft SKD-3060 Manual

28 August 2024

Toolcraft MD60 Manual

28 August 2024

Loddemaskine Manualer

Nyeste Loddemaskine Manualer

16 Juni 2025

16 Juni 2025

10 Juni 2025

9 Juni 2025

9 Juni 2025

9 Juni 2025

3 Juni 2025

2 Juni 2025

1 Juni 2025

31 Maj 2025
