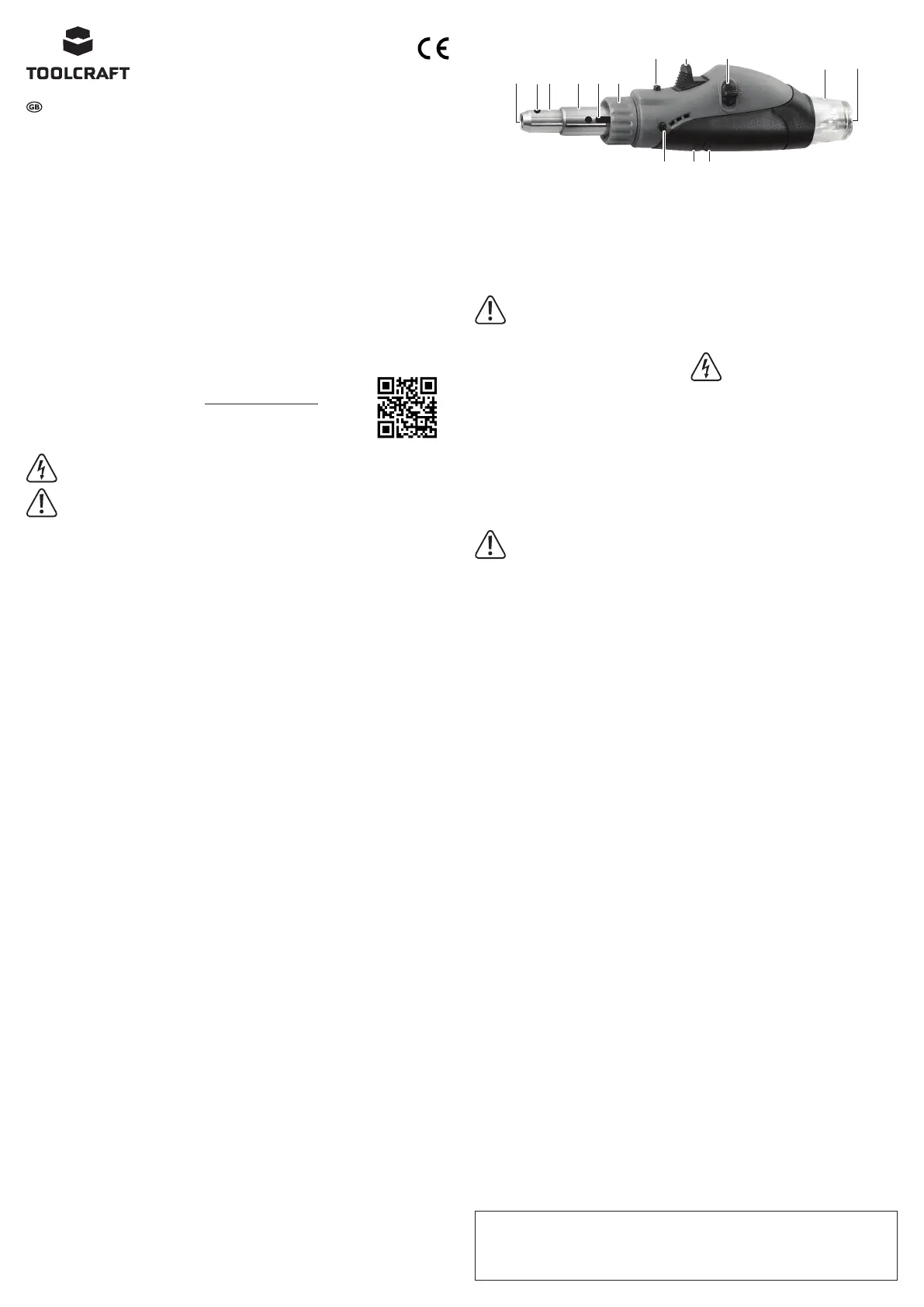

7 8 9
10 11
1 Düsenspitze
2 Abluftanschluss
3 Verlängerung des
Heißluftgebläses
4 Baugruppe der Lötlampe
5 Lufteinlassöffnung
6 Manschettenverriegelung
7 Sicherheitsverriegelung
8 Zündknopf
9 Dauerflammensperre
10 Gastankfenster
11 Nachfüllventil
12 Flammenabschaltung
(bei Modellen mit Lötspitze
verwenden)
13 Ständer
14 Gasmengenregler
Gasnachfüllung
Stoppen Sie den Füllvorgang sofort, wenn
Gas austritt. Füllen Sie den Gastank
in einer gut belüfteten Umgebung und
vermeiden Sie offenes Feuer und Funken.
Wenn er heiß ist, lassen Sie die
Lötlampe vor dem Nachfüllen 5 Minuten
abkühlen. Es besteht Explosionsgefahr!
• Halten Sie die Lötlampe so, dass das Nachfüllventil
(11) nach oben zeigt.
• Die Gaszylinderdüse in das Nachfüllventil (11)
einsetzen und nach unten drücken. Ein vollständiges
Nachfüllen dauert ca. 5 - 10 Sekunden.
• Das Gastankfenster (10) zeigt den Gasstand im
Tank an.
Betrieb
Lesen Sie den Abschnitt
„Sicherheitsanweisungen“.
Entfernen Sie vor dem Gebrauch die
durchsichtige Kunststoffabdeckung
von der Lötlampe. Ersetzen Sie die
Abdeckung für die Lagerung oder den
Transport. Ersetzen Sie die Lötlampe
erst, wenn sie vollständig abgekühlt ist.
Stellen Sie die Lötlampe nicht direkt auf
eine Arbeitsfläche. Verwenden Sie den
mitgelieferten Ständer . Richten Sie (13)
die Anschlüsse (2) und wie in den (5)
„Bedienelementen“ angegeben aus.
Dies verhindert, dass heiße Abgase mit
brennbarem Material in Kontakt kommen,
während die Lötlampe in Betrieb ist.
a) Zündung
• Halten Sie das Produkt so, dass die Düsenspitze
(1) in eine sichere Richtung von Ihnen weg zeigt.
• Drücken Sie die Sicherheitsverriegelung (7) und
dann den Zündknopf bis Sie ein Klicken hören. (8),
Dies sendet einen Funken vom piezoelektrischen
Zündmechanismus, um das Gas zu zünden.
• Wenn sich das Gas nicht entzündet, prüfen Sie
den Kraftstoffstand durch das Gastankfenster (11).
• Wenn sich der Gasmengenregler (14) in der
Position „ “ befindet, umso länger können +
Flammen der Lötlampe flackern oder erlöschen.
Die Flammenstärke entsprechend verringern.
Stellen Sie außerdem sicher, dass die
Lufteinlassöffnung nicht blockiert ist.(5)
b) Betriebsdauer ohne Unterbrechung
• Drücken Sie die Sicherheitsverriegelung (7) und
dann den Zündknopf bis Sie ein Klicken hören (8),
und halten Sie den Zündknopf gedrückt. Nachdem
die Flamme gezündet hat, schieben Sie den
Verriegelungshebel nach links und lassen Sie den
Zündknopf los .(8)
• Gas fließt weiter und erzeugt Wärme.
• Um den Gasfluss zu stoppen, schieben Sie den
Verriegelungshebel nach rechts.
• Drücken Sie den Zündknopf (8), bis Sie ein Klicken
hören und lassen Sie ihn dann los.
c) Flammengröße
• Schieben Sie den Gasmengenregler (14) nach
rechts ( ) oder nach links ( ), um die Flamme zu + -
vergrößern / verkleinern.
Heißluftgebläse für Schrumpfschläuche
Verwenden Sie immer die richtige
Verdrahtungstechnik und treffen Sie die
erforderlichen Vorsichtsmaßnahmen,
wenn Sie mit spannungsführenden
Kabeln arbeiten! Im Zweifelsfall wenden
Sie sich an einen Fachmann.
• Falls erforderlich, lösen Sie die
Manschettenverriegelung (6) und setzen Sie die
Verlängerung des Heißluftgebläses durch die (3)
Baugruppe der Lötlampe ein.(4)
• Richten Sie die heiße Luft auf den Schrumpfschlauch.
Lötlampe
• Falls erforderlich, lösen Sie die
Manschettenverriegelung (6) und entfernen Sie die
Verlängerung des Heißluftgebläses indem Sie sie (3),
durch Baugruppe der Lötlampe drücken.(4)
• Verwenden Sie die minimale Flamme, die die
Aufgabe ausführen soll. Eine große Flamme ist
weniger stabil und verbraucht mehr Kraftstoff.
Pflege und Reinigung
• Lassen Sie das Produkt vor der Reinigung
vollständig abkühlen.
• Verwenden Sie niemals aggressive
Reinigungsmittel, Alkohol oder andere chemische
Lösungen, da diese das Gehäuse beschädigen
oder Funktionsstörungen verursachen können.
• Zur Reinigung des Produkts verwenden Sie ein
trockenes, faserfreies Tuch.
Technische Daten
a) Allgemeines
Flammentemperatur 1300 °C .........
Löttemperatur 350 °C ...................
Heißlufttemperatur 550 °C ............
Gasvolumen 15 ml .....................
Treibstoffart ....................... Butangas
(nicht enthalten)
Betriebsbedingungen +20 bis +40 °C, ........30 – 80 % rF
Lagerbedingungen +20 bis +40 °C, ............
30 – 80 % rF
Abmessungen (L x B x H) 160 x 35 x 25 mm ...
Gewicht 50 g (mit leerem .............................
Kraftstofftank)
b) Wärmeschrumpfschläuche
Best.-Nr. 1694486 .............27 Teile
Best.-Nr. 1694488 .............185 Teile
Best.-Nr. 1694489 .............162 Teile
Best.-Nr. 1694490 .............124 Teile
Bedienungsanleitung
Schrumpfschlauchset mit Minibrenner
Best.-Nr. 1694486 / 1694488 / 1694489 / 1694490
Bestimmungsgemäße Verwendung
Das Produkt erzeugt eine einstellbare Flamme oder flammenlose Wärme mit einer max. Temperatur von
1300 °C. Es verfügt über einen eingebauten piezoelektrischen Zündmechanismus und sollte nur mit
Butangas (leichterer Flüssigkeit) befüllt werden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls
Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt beschädigt
werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Brand, Explosion, etc.
hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie
das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Mini-Lötlampe
• Wärmeschrumpfschläuche
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads
herunter oder scannen Sie den QR-Code auf dieser Seite. Befolgen Sie die Anweisungen
auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin, z. B.
Stromschläge.
Das Symbol mit einem Ausrufezeichen in einem Dreieck weist auf wichtige Anweisungen in
dieser Bedienungsanleitung hin, die unbedingt befolgt werden müssen.
Sicherheitsanweisungen
Lesen Sie die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere
die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und Informationen für einen
ordnungsgemäßen Gebrauch in dieser Bedienungsanleitung nicht beachten, haften wir nicht für
möglicherweise daraus resultierende Verletzungen oder Sachschäden. Außerdem erlischt in solchen
Fällen die Gewährleistung/Garantie.
a) Allgemeine Hinweise
• Das Produkt ist kein Spielzeug. Halten Sie es von
Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht
achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen
Temperaturen, direktem Sonnenlicht, starken
Stößen, hoher Feuchtigkeit, Nässe, brennbaren
Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen
Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist,
nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung.
Der sichere Betrieb ist nicht mehr gewährleistet,
wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert
- über einen längeren Zeitraum unter ungünstigen
Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt
wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Stöße,
Schläge oder sogar das Herunterfallen aus
geringer Höhe können das Produkt beschädigen.
• Wenden Sie sich an eine Fachkraft, wenn Sie
Zweifel über die Arbeitsweise, die Sicherheit oder
den Anschluss des Gerätes haben.
• Lassen Sie Wartungs-, Anpassungs- und
Reparaturarbeiten ausschließlich von einer
Fachkraft bzw. einer Fachwerkstatt ausführen.
• Sollten Sie noch Fragen haben, die in dieser
Bedienungsanleitung nicht beantwortet werden,
wenden Sie sich an unseren technischen
Kundendienst oder an andere Fachleute.
• Beim Einsatz in gewerblichen Einrichtungen sind
die Unfallverhütungsvorschriften des Verbandes
der gewerblichen Berufsgenossenschaften zu
beachten.
• Tragen Sie immer eine angemessene
Schutzausrüstung.
• In Schulen, Ausbildungseinrichtungen, Hobby-
und Selbsthilfewerkstätten ist das Betreiben des
Produkts durch geschultes Personal verantwortlich
zu überwachen.
• Das Produkt darf nicht in Bereichen betrieben
werden, in denen explosive oder brennbare
Materialien, brennbare Gase, Dämpfe, Staub
oder brennbare Flüssigkeiten (Lösungsmittel,
Alkohol, Benzin usw.) gelagert werden. Es besteht
Explosions- bzw. Brandgefahr!
• Lagern Sie das Produkt erst, nachdem
es vollständig abgekühlt ist. Es besteht
Verbrennungs- bzw. Brandgefahr!
b) Gasnachfüllung
• Verwenden Sie nur hochwertiges Butangas
(leichteren Brennstoff), um die Lötlampe zu
füllen. Beachten Sie die Sicherheits- und
Bedienungsanleitungen des Herstellers der
Gaspatrone.
• Überprüfen Sie, ob Gas austritt, indem Sie riechen
oder ein Zischen hören. Bleibt ein Leck bestehen,
zünden Sie die Zündung nicht in der Nähe des
Werkzeugs. Bringen Sie die Lötlampe in einen
gut belüfteten Bereich, bis das Gas vollständig
abgeleitet ist.
• In diesen Fällen besteht Explosionsgefahr! Nach der
Befüllung enthält das Produkt hochentzündliches
und unter Druck stehendes Gas. Es muss von
Wärmequellen, Hitze (> +40 °C) oder direkter
Sonneneinstrahlung ferngehalten werden.
• Stoppen Sie das Nachfüllen, sobald das Gas
überläuft. Bei Überfüllung kann die Flamme spucken.
Warten Sie vor dem Anzünden der Lötlampe einige
Minuten, bis sich der Brennstoff stabilisiert hat.
• Vergewissern Sie sich vor dem Befüllen, dass
die Lötlampe ausgeschaltet und die Flamme
erloschen ist.
c) Lötlampe
• Halten Sie das Produkt am Griff. Fassen Sie die
Lötlampe immer so an, dass die Düse von Ihnen
und anderen weg zeigt.
• Niemals in eine offene Flamme greifen! Berühren
Sie niemals die heißen Metallteile der Lötlampe!
Schwere Verbrennungen sind die Folge!
• Lassen Sie das Produkt bei Betrieb niemals
unbeaufsichtigt. Ansonsten besteht Brandgefahr!
• Nicht länger als 15 Minuten ununterbrochen
betreiben, da sich das Gehäuse des
Heißgasbrenners übermäßig erwärmen kann. Es
besteht Verbrennungsgefahr!
• Entzünden Sie mit dem Produkt niemals flüssige
oder gasartige Brennstoffe (z.B. Benzin, Spiritus,
usw.). Es besteht Explosionsgefahr!
• Viele Materialien geben beim Erhitzen gefährliche
Dämpfe ab. Treffen Sie immer die notwendigen
Vorsichtsmaßnahmen.
• Kühlen Sie das Produkt niemals mit Wasser oder
anderen Flüssigkeiten.
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte
einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung oder die Erfassung in
elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch
auszugsweise, ist verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2018 by Conrad Electronic SE. *1694486_1694488-90_v1_1118_02_dh_m_de(1)
