Side 1/4

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49401703A0 02 2301

03822

BY-ALARM PLUS

Interfaccia By-alarm Plus isolata per rigenerazione del segnale BUS.

Il dispositivo, connesso al BUS, consente di aumentare l'estensione e l'integrità funzionale del

BUS nella trasmissione dei dati. Svolge quindi funzioni di isolamento BUS e rigenerazione del

segnale sul BUS; l'alimentazione è non isolata ed è fornito in contenitore plastico chiuso con

protezione antiapertura ed antistrappo.

COLLEGAMENTI E FUNZIONALITÀ

Il dispositivo è provvisto di 4 morsetti ai quali collegare il BUS in ingresso e 4 morsetti cui collegare

il BUS in uscita. Le sue funzionalità sono:

• isolamento galvanico, fino a 2750 V, della linea dati del BUS (“D” e “S”) tra ingresso ed uscita;

• isolamento galvanico dell’alimentazione sul BUS (“+” e “-”), tramite il taglio di ponticelli di iso-

lamento disponibili sulla scheda;

• rigenerazione dei segnali di comunicazione, limitando le perdite dovute ad una lunghezza

eccessiva del cavo BUS;

• rilevamento di anomalie di funzionamento verso il ramo di uscita e conseguente isolamento

del ramo stesso.

ISOLAMENTO E MODALITÀ DI INTERVENTO

Il dispositivo permette di creare due gruppi di periferiche tramite l’isolamento galvanico dell’a-

limentazione, della massa e dei canali dati D e S di ciascun gruppo. Si può così separare

un gruppo di periferiche collegato e alimentato direttamente dalla centrale (“gruppo A”)

dal gruppo invece collegato alla centrale tramite isolatore e non alimentato dalla centrale

(“gruppo B”).

La funzione di protezione avviene isolando il gruppo B nel caso in cui il dispositivo rilevi in tale

gruppo i seguenti malfunzionamenti:

- corto tra i terminali “+” e “-”

- corto tra i terminali “D” e “+” oppure “D” e “-”

- corto tra i terminali “S” e “+” oppure “S” e “-”

- corto tra i terminali “D” e “S”

Quando viene rilevato il malfunzionamento il dispositivo provvederà ad isolare il gruppo B, pro-

teggendo il gruppo A. L'isolamento rimarrà attivo per 10 s o fino al successivo reset di centrale.

INSTALLAZIONE

1. Scegliere la posizione idonea all’installazione del dispositivo.

2. Aprire il dispositivo.

2. Fissare il dispositivo all'interno della scatola.

3. Far passare i cavi attraverso i fori passacavi e cablare il dispositivo.

4. Montare il dispositivo antisabotaggio da utilizzare per la protezione del dispositivo.

5. Richiudere la scatola.

N.B. Si sconsiglia di posizionare un isolatore subito dopo la centrale. Ogni isolatore andrebbe

posizionato nei punti dove la qualità del BUS si abbassa drasticamente.

Per una corretta installazione del dispositivo (e quindi del BUS) è necessario dimensionare il ramo

del BUS in cui si trova l’isolatore in base al numero di periferiche collegate a tale ramo e al loro

assorbimento di corrente complessivo; tale valore è poi da confrontare con il dato “Assorbimento

massimo da centrale”.

Un'altra caratteristica importante è la lunghezza della linea che si trova a valle dell’isolatore fino

all’isolatore successivo o alla fine della linea. Nella tabella che segue sono indicati i valori di tale

lunghezza in relazione alla velocità del BUS.

Velocità del BUS Lunghezza del cavo a valle dell’isolatore (L) Numero massimo

di isolatori in cascata

125 kbps 350 m 6

250 kbps 200 m 2

Le lunghezze ( ) vengono identificate con:L

• lunghezza dei cavi tra un isolatore e le periferiche successive o tra due isolatori successivi nel

caso di una linea singola.

• la somma delle lunghezze di tutte le linee che partono da un isolatore e che arrivano ad isolatori

successivi o terminano con delle periferiche nel caso di linee ramificate.

Antisabotaggio

Il dispositivo è provvisto di protezione antiapertura e antistrappo della scatola mediante un

microswitch che invia il segnale per alla centrale tramite il terminale “TAMPER”. Questo terminale

è normalmente chiuso; rimuovendo il ponticello dai connettori di abilitazione antisabotaggio si

disabilita la funzione di protezione.

CONFIGURAZIONE

Il dispositivo può essere configurato nelle modalità che seguono.

• Senza il taglio dei ponticelli di isolamento (configurazione di default): l’isolatore provvede all'iso-

lamento galvanico e alla rigenerazione dei segnali “D” e “S”, mentre l’alimentazione è passante

attraverso i due ponticelli. Questa configurazione è consigliata in quei rami di BUS che avranno

basse cadute di tensione e ridotte correnti di assorbimento delle periferiche del gruppo B.

• Taglio dei ponticelli di isolamento: vengono isolati alimentazione e massa dei due gruppi del

BUS (“+” e “-”). In questo caso sarà necessario alimentare il gruppo B con una fonte di alimen-

tazione esterna collegando i conduttori ai terminali “+” e “-” del gruppo B.

SEGNALAZIONI DEI LED

LED Colore Significato

DL1 Rosso Spento: isolamento non attivo (funzionamento normale)

Acceso fisso: isolamento attivo (il BUS-A e il BUS-B sono isolati)

DL2

Giallo

Spento o : nessuna attività sul BUS-AAcceso fisso

Lampeggiante: attività sul BUS-A (funzionamento normale)

DL3 Spento o : nessuna attività sul BUS-BAcceso fisso

Lampeggiante: attività sul BUS-B (funzionamento normale)

REGOLE DI INSTALLAZIONE

L’installazione deve essere effettuata da personale qualificato con l’osservanza delle disposizioni

regolanti l’installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.

CARATTERISTICHE

• Tensione di ingresso: da 9,5 V a 15 V

• Corrente assorbita: 110 mA

• Corrente max disponibile sul morsetto "+" del lato B: 1 A

• Temperatura di funzionamento: da -10 a +40 °C

• Grado di sicurezza: 3

• Classe ambientale: II

• Dimensioni (L x A x P): 126 x 80 x 27 mm

CONFORMITA' NORMATIVA.

Direttiva EMC. Direttiva RoHS.

Norme EN 50131-3, EN 50130-4, EN 50130-5, EN 55032, EN IEC 63000.

Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di

piombo.

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla ﬁne della pro-

pria vita utile deve essere raccolto separatamente dagli altri riﬁuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta

a ﬁne vita agli idonei centri comunali di raccolta differenziata dei riﬁuti elettrotecnici ed elettronici. In alternativa alla gestione

autonoma, è possibile consegnare gratuitamente l’apparecchiatura che si desidera smaltire al distributore, al momento dell’ac-

quisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superﬁcie di vendita di

almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con

dimensioni inferiori a 25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclag-

gio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente

e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49401703A0 02 2301

D+ –S

–

D+ –S

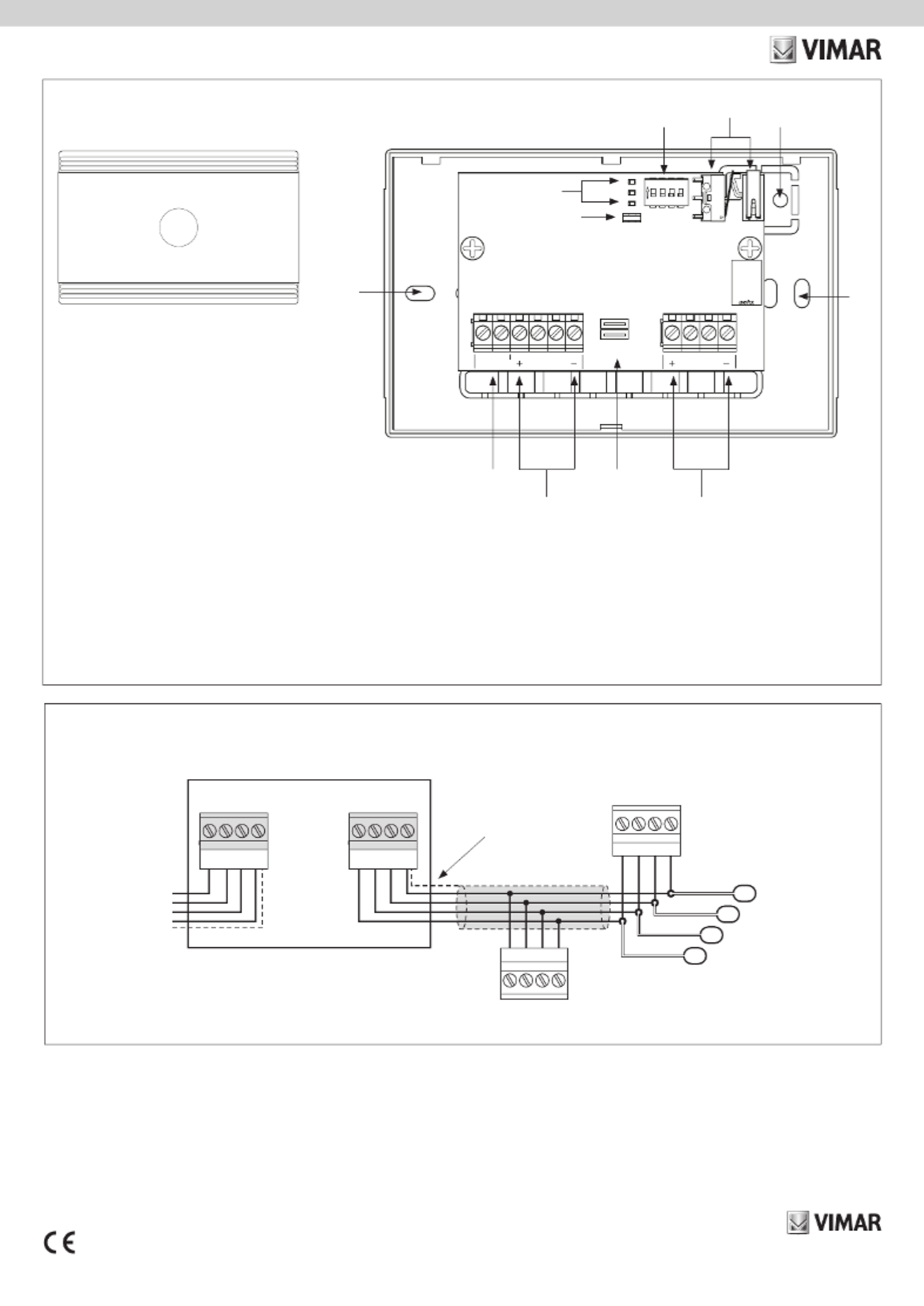

VISTA FRONTALE (dopo apertura del coperchio)

A: Morsetti +, Db, Sb, - per il collegamento al BUS B (in corrispondenza di +, D, S, - rispettivamente)

B: Ponticelli di isolamento alimentazione (si veda capitolo CONFIGURAZIONE)

C: Morsetti +, Da, Sa, - per il collegamento al BUS A verso la centrale (in corrispondenza di +, D, S, - rispettivamente)

D: Morsetti per segnalazione antisabotaggio alla centrale

E: Foro di ﬁssaggio

F: Led DL1, DL2, DL3

G: Connettori per abilitazione antisabotaggio (si veda paragrafo Antisabotaggio)

H: Dip-switch non utilizzati

I: Switch antisabotaggio

L: Foro antistrappo

COLLEGAMENTI

Dispositivi BUS

BUS

Dispositivi BUS

GRUPPO A GRUPPO B

1 2

DaTAMPER Sa

3 4 5 6 7 8 9 10

SW1

JP2JP1

SDA04

C&K

2 3 4

SW2SW3

DL3

DL2

DL1

TAMPER-EN

ISOLATE

BUS-B

BUS-A

03822

Calza

A B
