Inseritore/parzializzatore By-alarm, 4 LED per controllo e gestione

impianto, 1 LED individuazione al buio - 1 modulo.

L’inseritore è il dispositivo che attiva e disattiva l’impianto (completamente o le zone par-

zializzate associate) dopo aver riconosciuto il codice emesso dalle chiavi a transponder.

Può essere installato in qualsiasi ambiente e la chiave a transponder art. 01718, che

non necessita nè di manutenzione nè di batterie, è un dispositivo della grandezza di

un portachiavi dotata di un codice unico e diverso per ognuna di esse (1000 miliardi

di possibili combinazioni). L'inseritore è provvisto di quattro led che visualizzano la

tipologia delle operazioni effettuate sull'impianto (attivazione, disattivazione, ecc.) e di

un buzzer che emette delle segnalazioni acustiche in corrispondenza di tali operazioni.

CARATTERISTICHE

• Alimentazione: 12 V 20%±

• Assorbimento:

- 20 mA max a led spenti

- 42 mA max a led accesi

• Conduttori: min. (2 x 0,50 mm

+ 2 x 0,22 mm

) schermato

• Temperatura di funzionamento: -10..+40 °C

• Range di frequenza: 125 kHz

• Potenza RF trasmessa: < 60 dBμA/m

• Dispositivo di tipo A (EN 50131-3)

• Grado di sicurezza: 2 (EN 50131-3)

• Classe ambientale: II (EN 50131-3)

• L'inseritore è compatibile con le centrali By-alarm ver. 1.01 e successive (la

versione di centrale può essere visualizzata mediante la tastiera 01705)

FUNZIONAMENTO

L'inseritore avverte l'avvicinamento di una chiave a transponder e, dopo aver ricono-

sciuto l'utente, si predispone alla verifica dello stato di accensione, alla visualizzazio-

ne dello stato della prova circuito (led verde) e dello stato di accensione dell'impianto

con uno dei led posti attorno al led verde stesso. Una luce di cortesia evidenzia

anche al buio il punto di lettura sul quale deve essere avvicinata la chiave.

N.B. Il colore della led di cortesia dipende dalla serie civile installata:

- per la serie Eikon colore ambra;

- per la serie Arkè colore blu;

- per la serie Plana colore verde.

Inseritore associato ad una sola Area

Ad impianto disinserito il led di stato:

• è acceso se tutte le zone dell’area sono bilanciate;

• è spento se almeno una zona è sbilanciata.

Il led dell'inseritore replica esattamente il led di stato della tastiera.

Ad impianto inserito il led di stato:

• è acceso fisso se tutte le zone sono inserite;

• -lampeggia se alcune zone sono escluse (il sistema rileva automaticamente la pre

senza di zone escluse anche nella modalità INT e PAR).

Avvicinando la chiave TAG, una volta riconosciuta, si p1-ha l'accensione della sequenza

ON-INT-PAR-OFF a passi di circa 2 secondi. In questa fase, se sono presenti zone

sbilanciate (escluse quelle temporizzate) associate alla modalità di inserimento che si

sta selezionando, il led di stato è spento. Se invece tutte le zone istantanee associate

alla modalità di inserimento sono bilanciate (escluse le zone temporizzate) Il led di stato

è acceso. Durante la selezione della modalità di inserimento quindi, il led verde acceso

indica la possibilità di inserire tale modalità senza che si verifichi un allarme immediato.

Inseritore associato a più Aree

Ad impianto disinserito il led di stato:

• è acceso se tutte le zone di tutte le aree associate all’inseritore sono bilanciate;

• è spento se almeno una zona è sbilanciata.

Ad impianto inserito il led di stato:

• è acceso fisso se tutte le zone sono inserite;

• -lampeggia se alcune zone sono escluse (il sistema rileva automaticamente la pre

senza di zone escluse anche nella modalità INT e PAR).

Avvicinando la chiave TAG, una volta riconosciuta, si p1-ha l'accensione della sequenza

ON-OFF a passi di circa 2 secondi. In questa fase, se sono presenti zone sbilanciate

(escluse quelle temporizzate), il led di stato è spento; se invece tutte le zone istan-

tanee sono bilanciate (escluse le zone temporizzate) Il led di stato è acceso. Anche

in questo caso quindi, il led verde acceso indica la possibilità di inserire la modalità

selezionata senza che si verifichi un allarme immediato.

COLLEGAMENTI DELL'INSERITORE

Gli inseritori devono essere collegati, tutti in parallelo tra loro, alla linea bus RS485 della

centrale rispettando le diciture riportate sui morsetti ossia (si veda A con A e B con B

la figura COLLEGAMENTI).

Per l'alimentazione devono essere utilizzati conduttori da almeno 0,50 mm

e la

schermatura deve essere collegata al negativo soltanto dalla parte della centrale.

Nota: Il morsetto DE non deve essere collegato.

PARAMETRI DEGLI INSERITORI

Per accedere alla modalità di configurazione tenere premuto, per circa 2 s, il pulsan-

te PROG e poi rilasciarlo. Premendo nuovamente PROG con pressioni successive

si modifica il funzionamento dell'inseritore così come descritto nella tabella che

segue:

Led Acceso Spento

Rosso Tamper disattivato Tamper attivato

Giallo Buzzer disattivato Buzzer attivato

Blu Led di cortesia disattivato Led di cortesia attivato

Verde

Buzzer tempo

IN/OUT attivato

Buzzer tempo

IN/OUT disattivato

Per salvare le impostazioni effettuate premere il tasto RESET.

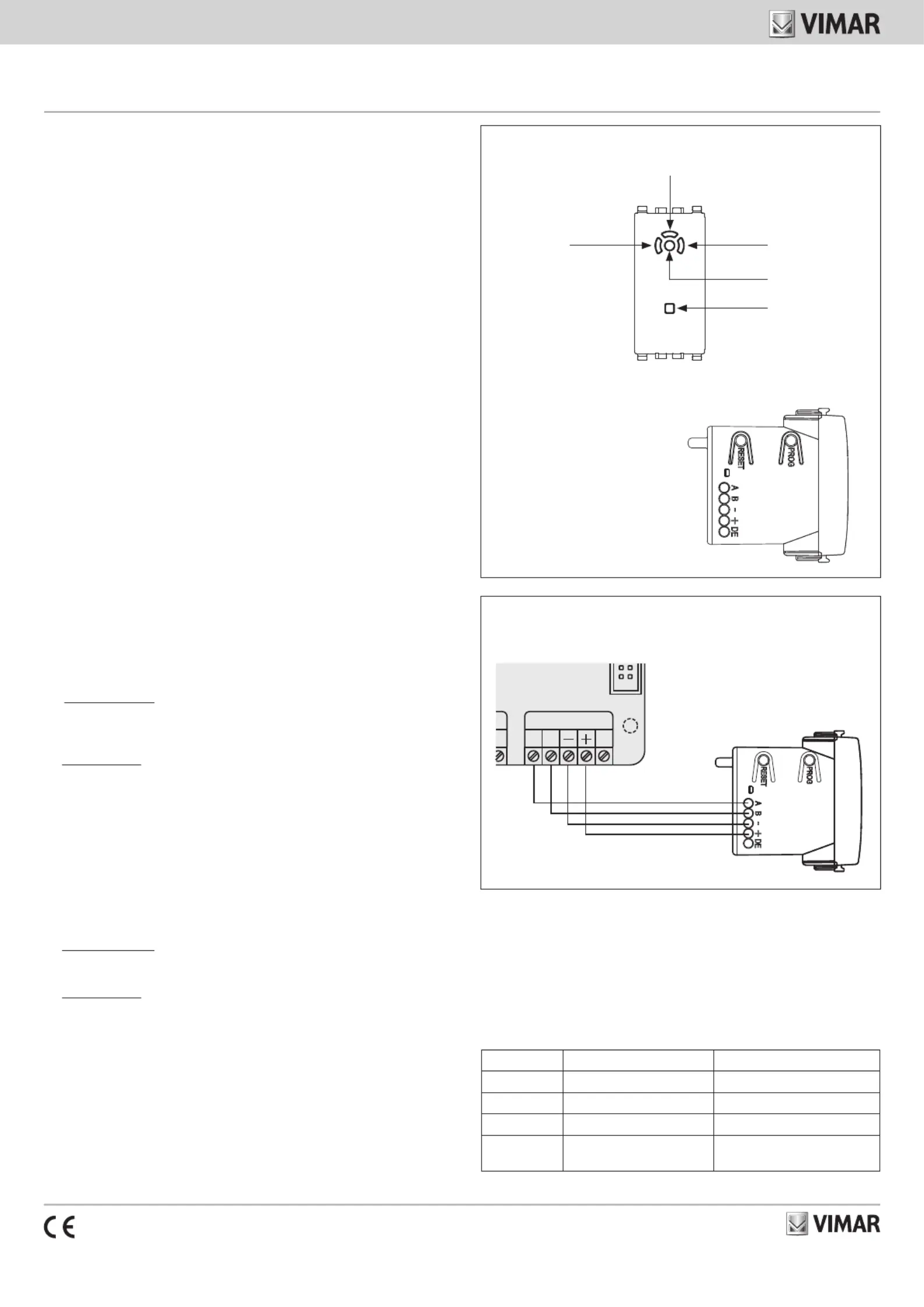

VISTA FRONTALE.

VISTA LATERALE.

Led rosso ON Led blu PAR

Led giallo INT

Led verde di stato

Led di cortesia

A B, : Morsetti per collegamento alla linea bus

RS485

- +, : Ingresso alimentazione 12 V

DE: Morsetto non utilizzato

COLLEGAMENTI.

CN5

EA B

RS 485

01700

01703
