Side 1/6

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400390B0 03 1909

Arké

19440

Commutatore

condizionamento/

OFF/riscaldamento

Led indicazione stato

del relè e/o presenza

di alimentazione

Led “risparmio

energetico” attivato

Impostazione

temperatura

DESCRIZIONE.

Termostato elettronico per controllo ON/OFF della tem-

peratura ambiente (riscaldamento e condizionamento),

commutatore estate/off/inverno, dispositivo di controllo

della temperatura di classe I (contributo 1%), ingresso

per l’attivazione a distanza della funzione risparmio

energetico, uscita a relè in scambio 6(2) A 230 V~,

alimentazione 120-230 V~ 50/60 Hz - 2 moduli.

CAMPO DI APPLICAZIONE.

L’apparecchio è adatto a controllare la temperatura

ambiente agendo sul circuito di alimentazione del bru-

ciatore o della pompa di circolazione (riscaldamento) o

sul circuito di alimentazione del condizionatore (con-

dizionamento), con possibilità di attivazione remota,

eventualmente temporizzabile, della funzione “risparmio

energetico”.

PRINCIPALI CARATTERISTICHE.

• Alimentazione: 230 V~ ±10% 50-60 Hz

• Assorbimento tipico: 3 VA

• Uscita: a relè con contatto pulito in scambio 6(2) A

230 V~

• Tipo di regolazione: ON/OFF

• Differenziale termico: 1 °C

• Campo di regolazione: +10 °C - +30 °C

• Con manopola al minimo si p1-ha la funzione “antigelo”

(+6 °C)

• Morsetto per attivazione remota, eventualmente

temporizzabile, della funzione “risparmio energetico”

• Funzione “risparmio energetico”: la temperatura

impostata viene ridotta di 4 °C (riscaldamento) o

aumentata di 4 °C (condizionamento)

• Grado di protezione: IP40

• Apparecchio di classe II:

• Numero di cicli manuali: 3.000

• Numero di cicli automatici: 100.000

• Tipo di apertura dei contatti: microdisconnessione

• Tipo di azione: 1B

• Indice di tracking: PTI175

• Grado di inquinamento: 2 (normale)

• Tensione impulsiva nominale: 4.000 V

• Temperatura ambiente durante il trasporto: -25 °C

+60 °C

• Temperatura di funzionamento: 0 °C +40 °C

• Classificazione ErP (Reg. UE 811/2013): classe I,

contributo 1%

• Classe e struttura del software: A

INSTALLAZIONE.

L’apparecchio deve essere installato in scatole da

incasso o da parete con supporti e placche Arké a

un’altezza di 1,5 m dal piano di calpestio, in una posi-

zione idonea alla corretta rilevazione della temperatura

ambiente, evitando l’installazione in nicchie, dietro

porte e tende o zone influenzate da fonti di calore o

fattori atmosferici; in particolare si deve evitare l’in-

stallazione su pareti perimetrali o in associazione

ad apparecchi che generano calore (es. regolatori

o lampade).

Va utilizzato in luoghi asciutti e non polverosi a tempe-

ratura compresa tra 0 °C e +40 °C.

UTILIZZO.

• Impostare il funzionamento desiderato mediante il

commutatore : OFF

- posizione OFF: il termostato è spento

- posizione RISCALDAMENTO : l’uscita a relè è

attiva quando la temperatura ambiente è inferiore alla

temperatura impostata

- posizione CONDIZIONAMENTO : l’uscita a relè è

attiva quando la temperatura ambiente è superiore

alla temperatura impostata

• Per impostare la temperatura di comfort, posizionare

la manopola in modo che ci sia corrispondenza tra

l’indice e il valore di temperatura desiderato (inciso

sulla manopola stessa)

• Led bicolore verde/giallo :

- il colore verde indica che l’uscita a relè non è attiva (la

temperatura impostata è raggiunta)

- il colore giallo indica che l’uscita a relè è attiva (la

temperatura impostata non è raggiunta)

In ogni caso, l’accensione del led (verde o giallo)

indica la presenza di alimentazione

• Led verde : se acceso indica l’attivazione della

funzione “risparmio energetico”

• La funzione “risparmio energetico” è attivabile col-

legando il morsetto

alla linea mediante un inter-

ruttore esterno manuale o automatico (es. timer).

L’interruttore automatico consente l’eventuale cen-

tralizzazione del comando di più termostati. A fun-

zione attiva, il termostato imposta una temperatura

inferiore di 4 °C rispetto a quella selezionata con la

manopola (in riscaldamento), o superiore di 4 °C (in

condizionamento)

REGOLE DI INSTALLAZIONE.

L’installazione deve essere effettuata da personale

qualificato con l’osservanza delle disposizioni regolanti

l’installazione del materiale elettrico in vigore nel paese

dove i prodotti sono installati.

CONFORMITÀ NORMATIVA.

Direttiva BT.

Direttiva EMC.

Norme EN 60730-1, EN 60730-2-9.

Regolamento REACh (UE) n. 1907/2006 – art.33. Il

prodotto potrebbe contenere tracce di piombo.

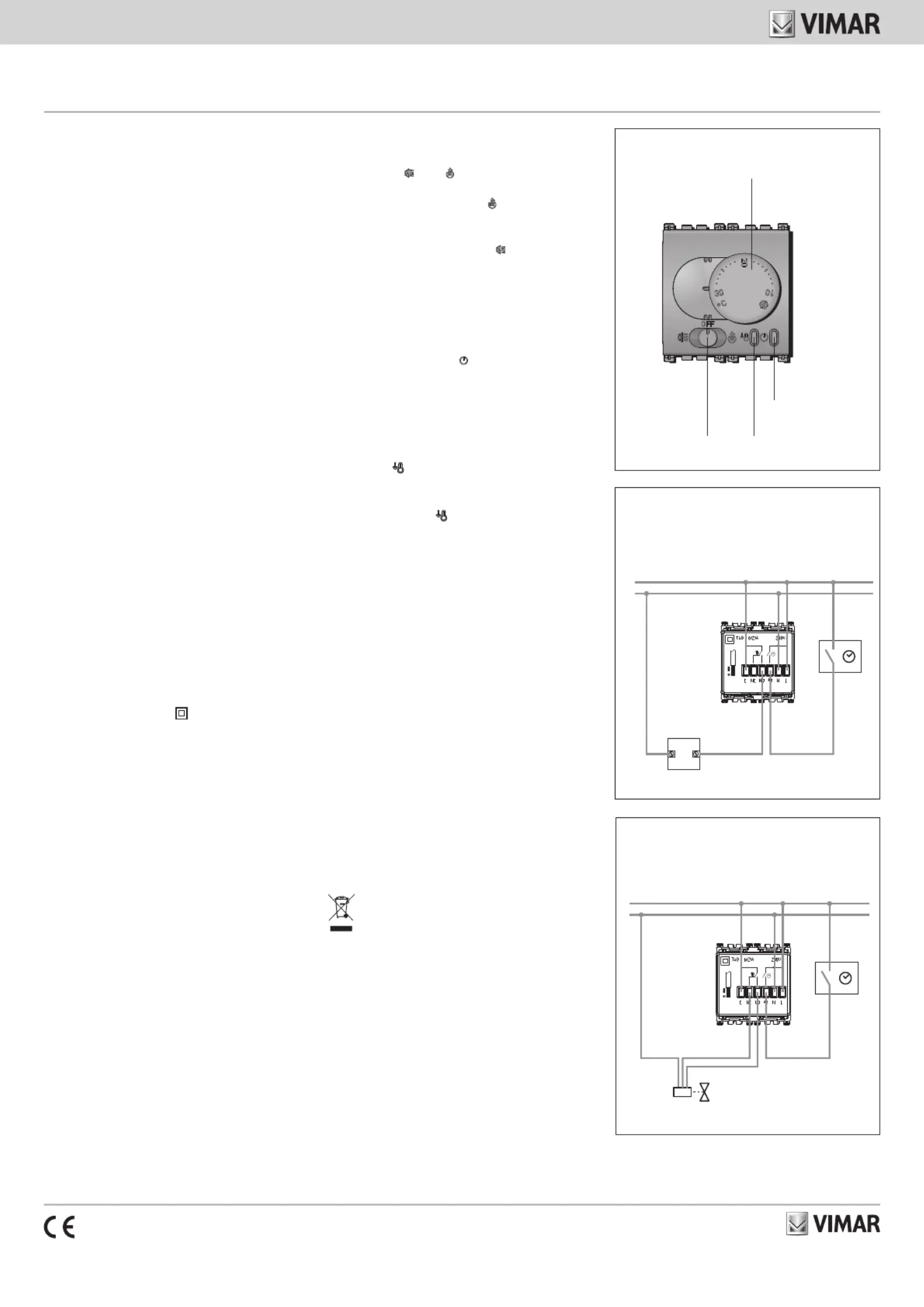

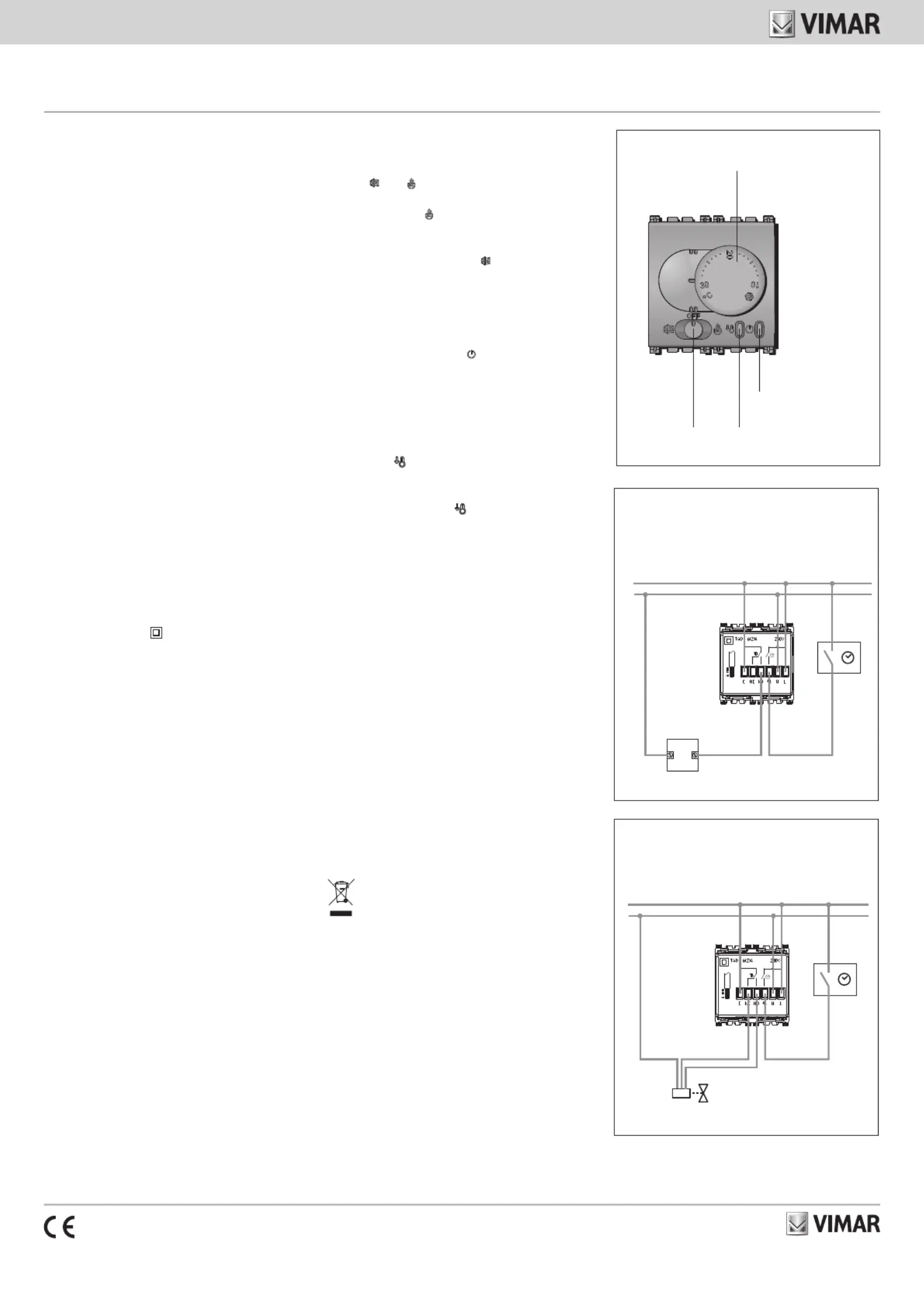

Vista frontale, comandi e led.

Schema elettrico.

Pompe di circolazione, bruciatori, elettrovalvole.

Schema elettrico.

Valvole motorizzate.

CHIUDE

APRE

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o

sulla sua confezione indica che il prodotto alla ﬁne della propria

vita utile deve essere raccolto separatamente dagli altri riﬁuti.

L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a

ﬁne vita agli idonei centri comunali di raccolta differenziata dei

riﬁuti elettrotecnici ed elettronici. In alternativa alla gestione auto-

noma, è possibile consegnare gratuitamente l’apparecchiatura

che si desidera smaltire al distributore, al momento dell’acquisto

di una nuova apparecchiatura di tipo equivalente. Presso i distri-

butori di prodotti elettronici con superﬁcie di vendita di almeno

400 m

è inoltre possibile consegnare gratuitamente, senza

obbligo di acquisto, i prodotti elettronici da smaltire con di-

mensioni inferiori a 25 cm. L’adeguata raccolta differenziata per

l’avvio successivo dell’apparecchiatura dismessa al riciclaggio,

al trattamento e allo smaltimento ambientalmente compatibile

contribuisce ad evitare possibili effetti negativi sull’ambiente e

sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui

è composta l’apparecchiatura.
