Arké

19440

Commutatore

condizionamento/

OFF/riscaldamento

Led indicazione stato

del relè e/o presenza

di alimentazione

Led “risparmio

energetico” attivato

Impostazione

temperatura

DESCRIZIONE.

Termostato elettronico per controllo ON/OFF della tem-

peratura ambiente (riscaldamento e condizionamento),

commutatore estate/off/inverno, dispositivo di controllo

della temperatura di classe I (contributo 1%), ingresso

per l’attivazione a distanza della funzione risparmio

energetico, uscita a relè in scambio 6(2) A 230 V~,

alimentazione 120-230 V~ 50/60 Hz - 2 moduli.

CAMPO DI APPLICAZIONE.

L’apparecchio è adatto a controllare la temperatura

ambiente agendo sul circuito di alimentazione del bru-

ciatore o della pompa di circolazione (riscaldamento) o

sul circuito di alimentazione del condizionatore (con-

dizionamento), con possibilità di attivazione remota,

eventualmente temporizzabile, della funzione “risparmio

energetico”.

PRINCIPALI CARATTERISTICHE.

• Alimentazione: 230 V~ ±10% 50-60 Hz

• Assorbimento tipico: 3 VA

• Uscita: a relè con contatto pulito in scambio 6(2) A

230 V~

• Tipo di regolazione: ON/OFF

• Differenziale termico: 1 °C

• Campo di regolazione: +10 °C - +30 °C

• Con manopola al minimo si p1-ha la funzione “antigelo”

(+6 °C)

• Morsetto per attivazione remota, eventualmente

temporizzabile, della funzione “risparmio energetico”

• Funzione “risparmio energetico”: la temperatura

impostata viene ridotta di 4 °C (riscaldamento) o

aumentata di 4 °C (condizionamento)

• Grado di protezione: IP40

• Apparecchio di classe II:

• Numero di cicli manuali: 3.000

• Numero di cicli automatici: 100.000

• Tipo di apertura dei contatti: microdisconnessione

• Tipo di azione: 1B

• Indice di tracking: PTI175

• Grado di inquinamento: 2 (normale)

• Tensione impulsiva nominale: 4.000 V

• Temperatura ambiente durante il trasporto: -25 °C

+60 °C

• Temperatura di funzionamento: 0 °C +40 °C

• Classificazione ErP (Reg. UE 811/2013): classe I,

contributo 1%

• Classe e struttura del software: A

INSTALLAZIONE.

L’apparecchio deve essere installato in scatole da

incasso o da parete con supporti e placche Arké a

un’altezza di 1,5 m dal piano di calpestio, in una posi-

zione idonea alla corretta rilevazione della temperatura

ambiente, evitando l’installazione in nicchie, dietro

porte e tende o zone influenzate da fonti di calore o

fattori atmosferici; in particolare si deve evitare l’in-

stallazione su pareti perimetrali o in associazione

ad apparecchi che generano calore (es. regolatori

o lampade).

Va utilizzato in luoghi asciutti e non polverosi a tempe-

ratura compresa tra 0 °C e +40 °C.

UTILIZZO.

• Impostare il funzionamento desiderato mediante il

commutatore : OFF

- posizione OFF: il termostato è spento

- posizione RISCALDAMENTO : l’uscita a relè è

attiva quando la temperatura ambiente è inferiore alla

temperatura impostata

- posizione CONDIZIONAMENTO : l’uscita a relè è

attiva quando la temperatura ambiente è superiore

alla temperatura impostata

• Per impostare la temperatura di comfort, posizionare

la manopola in modo che ci sia corrispondenza tra

l’indice e il valore di temperatura desiderato (inciso

sulla manopola stessa)

• Led bicolore verde/giallo :

- il colore verde indica che l’uscita a relè non è attiva (la

temperatura impostata è raggiunta)

- il colore giallo indica che l’uscita a relè è attiva (la

temperatura impostata non è raggiunta)

In ogni caso, l’accensione del led (verde o giallo)

indica la presenza di alimentazione

• Led verde : se acceso indica l’attivazione della

funzione “risparmio energetico”

• La funzione “risparmio energetico” è attivabile col-

legando il morsetto

alla linea mediante un inter-

ruttore esterno manuale o automatico (es. timer).

L’interruttore automatico consente l’eventuale cen-

tralizzazione del comando di più termostati. A fun-

zione attiva, il termostato imposta una temperatura

inferiore di 4 °C rispetto a quella selezionata con la

manopola (in riscaldamento), o superiore di 4 °C (in

condizionamento)

REGOLE DI INSTALLAZIONE.

L’installazione deve essere effettuata da personale

qualificato con l’osservanza delle disposizioni regolanti

l’installazione del materiale elettrico in vigore nel paese

dove i prodotti sono installati.

CONFORMITÀ NORMATIVA.

Direttiva BT.

Direttiva EMC.

Norme EN 60730-1, EN 60730-2-9.

Regolamento REACh (UE) n. 1907/2006 – art.33. Il

prodotto potrebbe contenere tracce di piombo.

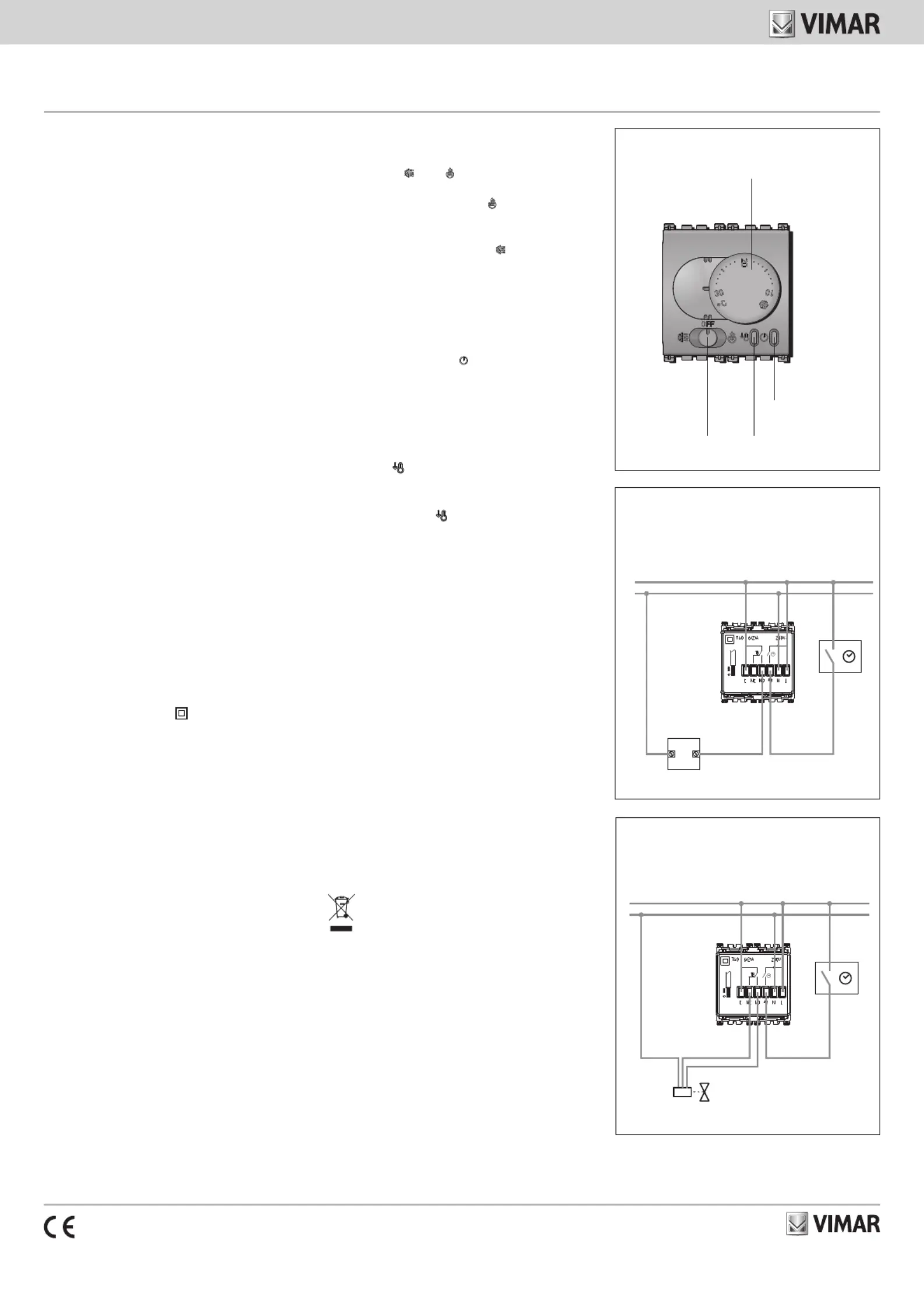

Vista frontale, comandi e led.

Schema elettrico.

Pompe di circolazione, bruciatori, elettrovalvole.

Schema elettrico.

Valvole motorizzate.

CHIUDE

APRE

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o

sulla sua confezione indica che il prodotto alla ﬁne della propria

vita utile deve essere raccolto separatamente dagli altri riﬁuti.

L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a

ﬁne vita agli idonei centri comunali di raccolta differenziata dei

riﬁuti elettrotecnici ed elettronici. In alternativa alla gestione auto-

noma, è possibile consegnare gratuitamente l’apparecchiatura

che si desidera smaltire al distributore, al momento dell’acquisto

di una nuova apparecchiatura di tipo equivalente. Presso i distri-

butori di prodotti elettronici con superﬁcie di vendita di almeno

400 m

è inoltre possibile consegnare gratuitamente, senza

obbligo di acquisto, i prodotti elettronici da smaltire con di-

mensioni inferiori a 25 cm. L’adeguata raccolta differenziata per

l’avvio successivo dell’apparecchiatura dismessa al riciclaggio,

al trattamento e allo smaltimento ambientalmente compatibile

contribuisce ad evitare possibili effetti negativi sull’ambiente e

sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui

è composta l’apparecchiatura.

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400390B0 03 1909

Arké

19440

Heating/OFF/

air conditioning

slide switch

LED indicating the state

of the relay and/or presence

of supply

“Energy saving”

LED activated

Temperature

setting

DESCRIPTION.

Electronic thermostat for ON/OFF ambient tempera-

ture control (heating and air-conditioning), summer/

off/winter switch, class I temperature control device

(contribution 1%), input for remote activation of energy-

saving function, change-over relay output 6(2) A 230

V~, power supply 120-230 V~ 50/60 Hz - 2 modules.

SCOPE.

The thermostat is suitable for ambient temperature

control by regulating the supply circuit of the burner or

heat pump (heating), or the supply circuit of the air con-

ditioner (air conditioning), with remote activation, of the

“energy saving” function, including on a timer if desired.

CHARACTERISTICS.

• Supply voltage: 230 V~ ±10% 50-60 Hz

• Average absorption: 3 VA

• Output: 6(2) A 230 V~ change-over relay output

• Type of regulation: ON/OFF

• Hysteresis: 1 °C

• Thermostat operating range: +10 °C - +30 °C

• With knob at minimum the “antifreeze” function is

active (+6 °C)

• Terminal for the remote enabling (if necessary, it can

be time-delayed) of the “energy saving” function

• “Energy saving” function: the set temperature is

reduced of 4 °C (heating), or increased of 4 °C (air

conditioning)

• Protection degree: IP40

• Class II equipment:

• Number of manual cycles: 3.000

• Number of automatic cycles: 100.000

• Type of contact opening: micro-disconnect

• Type of action: 1B

• Tracking index: PTI175

• Pollution degree: 2 (normal)

• Voltage pulse: 4.000 V

• Ambient temperature range during transport: -25 °C +60 °C

• Operating temperature: 0 °C +40 °C

• ErP classification (Reg. EU 811/2013): class I, con-

tribution 1%

• Software class and structure: A

INSTALLATION.

The thermostat must be installed in flush or surface

mounting boxes with Arké mounting frames and cover

plates at a height of 1,5 m above floor level, in an

appropriate position for measuring the ambient tem

perature; do not position the instrument inside niches,

behind doors and curtains, close to heat sources or in

areas influenced by outside weather conditions. In par-

ticular, it should not be installed on perimeter walls

or near electrical devices which generate heat (e.g.

dimmers or lamps).

The thermostat is designed for use in dry, dust-free

areas with an ambient temperature between 0 °C and

+40 °C.

USING THE ELECTRONIC

THERMOSTAT.

• Set the desired program through the frontal slide

switch OFF

- OFF position: the thermostat is switched off

- HEATING position

: the relay output is active when

the ambient temperature is lower than the set tem-

perature

- AIR CONDITIONING position

: the relay output is

active when the ambient temperature is higher than

the set temperature

• To set the comfort temperature, place the pointer

of the knob at the value of the desired temperature

(which is marked on the knob itself)

• Green/yellow bicolour LED :

- the green LED shows that the relay output is not

active (the set temperature has been reached).

- the yellow LED shows that the relay output is active

(the set temperature has not been reached).

Anyway, when the LED lights up (green or yellow), it

shows the presence of supply.

• Green LED

: when lighted shows the functioning

of the “energy saving” function

• To activate the “energy saving” function you have

to connect the terminal

to the mains through an

external manual or automatic switch (e.g. timer). The

automatic switch allows to centralize the control of

more than one thermostat.

When the function is active, the thermostat sets a

temperature 4°C lower than the one selected through

the knob (in heating) or higher (in air conditioning).

INSTALLATION RULES.

Installation should be carried out by qualified personnel

in compliance with the current regulations regarding the

installation of electrical equipment in the country where

the products are installed.

CONFORMITY TO STANDARDS.

LV Directive.

EMC Directive.

Standards EN 60730-1, EN 60730-2-9.

REACH (EU) Regulation no. 1907/2006 – Art.33. The

product may contain traces of lead.

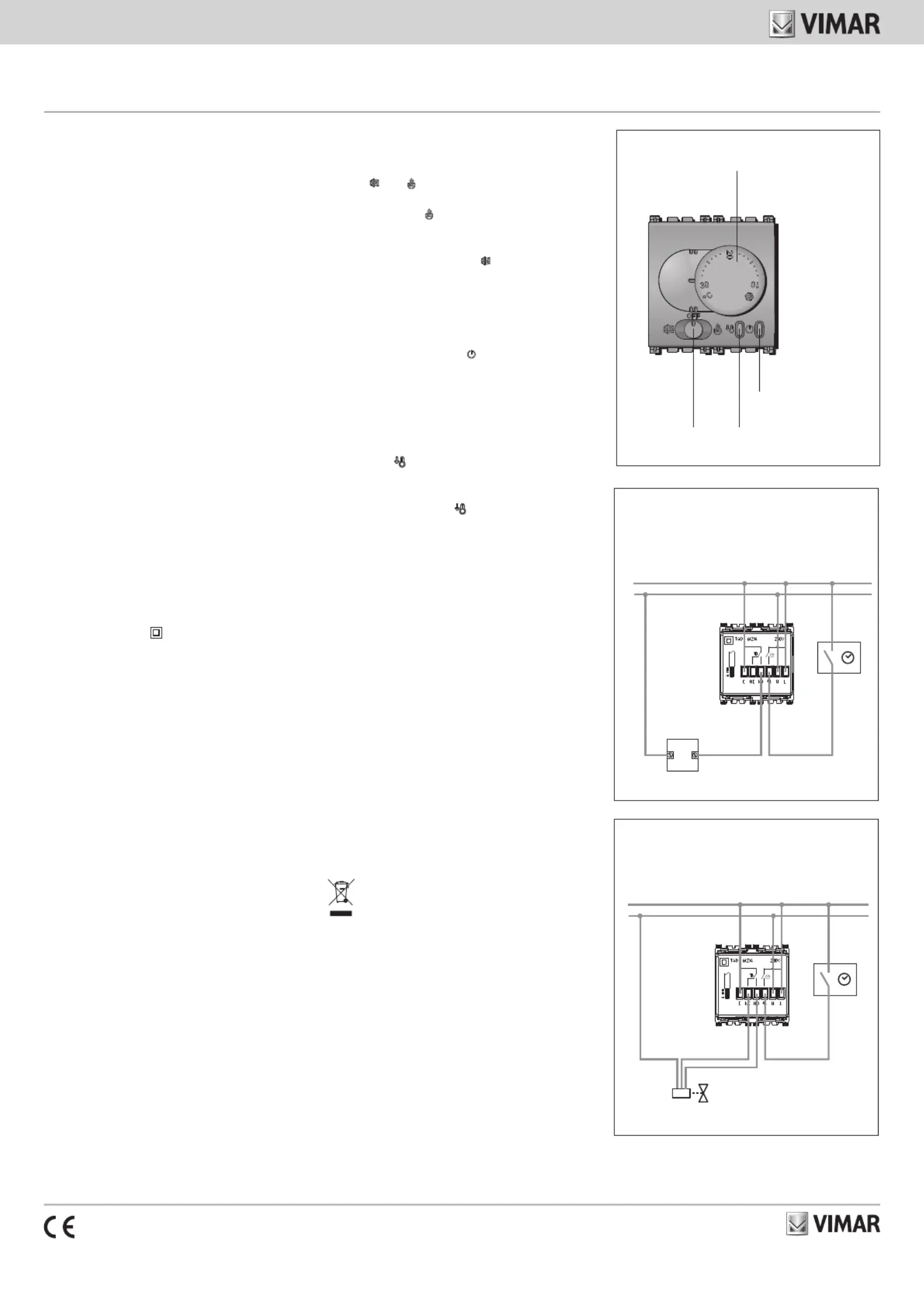

Front view and view of controls.

Electrical diagram.

Circulation pumps, burners, solenoid valves.

Electrical diagram.

Motor-operated valves.

OPEN

WEEE - Information for users

If the crossed-out bin symbol appears on the equipment or

packaging, this means the product must not be included with

other general waste at the end of its working life. The user must

take the worn product to a sorted waste center, or return it to

the retailer when purchasing a new one. Products for disposal

can be consigned free of charge (without any new purchase

obligation) to retailers with a sales area of at least 400 m

, if they

measure less than 25 cm. An efﬁcient sorted waste collection

for the environmentally friendly disposal of the used device, or

its subsequent recycling, helps avoid the potential negative ef-

fects on the environment and people’s health, and encourages

the re-use and/or recycling of the construction materials.

Produkt Specifikationer

Mærke:	Vimar
Kategori:	Termostat
Model:	19440.M

Har du brug for hjælp?

Hvis du har brug for hjælp til Vimar 19440.M stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Termostat Vimar Manualer

Vimar 02973 Manual

25 Juli 2025

Vimar 19440.M Manual

24 Juli 2025

Vimar 21814.F.70 Manual

24 Juli 2025

Vimar 01910.14 Manual

24 Juli 2025

Vimar 02952.BN Manual

24 Juli 2025

Vimar 02970 Manual

24 Juli 2025

Vimar 14440.SL Manual

24 Juli 2025

Vimar 14446 Manual

24 Juli 2025

Vimar 02971.M Manual

24 Juli 2025

Vimar 02973.N Manual

24 Juli 2025

Termostat Manualer

Nyeste Termostat Manualer

GENERAL Life HT390S Manual

24 Juli 2025

GENERAL Life HT440S Manual

24 Juli 2025

Salus RT310SPE Manual

24 Juli 2025

GENERAL Life HT301S Manual

23 Juli 2025

Salus RT20 Manual

23 Juli 2025

Salus EL600F Manual

23 Juli 2025

Salus VS35B Manual

23 Juli 2025

Salus 091PRORF Manual

23 Juli 2025

Salus HTRP24 Manual

23 Juli 2025

Salus CB500X Manual

23 Juli 2025
