Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400997D0 01 1806

Eikon

20478

Arké

19478

Plana

14478

Inseritore/parzializzatore By-alarm, 4 LED per controllo e gestione

impianto, 1 LED individuazione al buio - 1 modulo.

L’inseritore è il dispositivo che attiva e disattiva l’impianto (completamente o le zone par-

zializzate associate) dopo aver riconosciuto il codice emesso dalle chiavi a transponder.

Può essere installato in qualsiasi ambiente e la chiave a transponder art. 01718, che

non necessita nè di manutenzione nè di batterie, è un dispositivo della grandezza di

un portachiavi dotata di un codice unico e diverso per ognuna di esse (1000 miliardi

di possibili combinazioni). L'inseritore è provvisto di quattro led che visualizzano la

tipologia delle operazioni effettuate sull'impianto (attivazione, disattivazione, ecc.) e di

un buzzer che emette delle segnalazioni acustiche in corrispondenza di tali operazioni.

CARATTERISTICHE

• Alimentazione: 12 V 20%±

• Assorbimento:

- 20 mA max a led spenti

- 42 mA max a led accesi

• Conduttori: min. (2 x 0,50 mm

+ 2 x 0,22 mm

) schermato

• Temperatura di funzionamento: -10..+40 °C

• Range di frequenza: 125 kHz

• Potenza RF trasmessa: < 60 dBμA/m

• Dispositivo di tipo A (EN 50131-3)

• Grado di sicurezza: 2 (EN 50131-3)

• Classe ambientale: II (EN 50131-3)

• L'inseritore è compatibile con le centrali By-alarm ver. 1.01 e successive (la

versione di centrale può essere visualizzata mediante la tastiera 01705)

FUNZIONAMENTO

L'inseritore avverte l'avvicinamento di una chiave a transponder e, dopo aver ricono-

sciuto l'utente, si predispone alla verifica dello stato di accensione, alla visualizzazio-

ne dello stato della prova circuito (led verde) e dello stato di accensione dell'impianto

con uno dei led posti attorno al led verde stesso. Una luce di cortesia evidenzia

anche al buio il punto di lettura sul quale deve essere avvicinata la chiave.

N.B. Il colore della led di cortesia dipende dalla serie civile installata:

- per la serie Eikon colore ambra;

- per la serie Arkè colore blu;

- per la serie Plana colore verde.

Inseritore associato ad una sola Area

Ad impianto disinserito il led di stato:

• è acceso se tutte le zone dell’area sono bilanciate;

• è spento se almeno una zona è sbilanciata.

Il led dell'inseritore replica esattamente il led di stato della tastiera.

Ad impianto inserito il led di stato:

• è acceso fisso se tutte le zone sono inserite;

• -lampeggia se alcune zone sono escluse (il sistema rileva automaticamente la pre

senza di zone escluse anche nella modalità INT e PAR).

Avvicinando la chiave TAG, una volta riconosciuta, si p1-ha l'accensione della sequenza

ON-INT-PAR-OFF a passi di circa 2 secondi. In questa fase, se sono presenti zone

sbilanciate (escluse quelle temporizzate) associate alla modalità di inserimento che si

sta selezionando, il led di stato è spento. Se invece tutte le zone istantanee associate

alla modalità di inserimento sono bilanciate (escluse le zone temporizzate) Il led di stato

è acceso. Durante la selezione della modalità di inserimento quindi, il led verde acceso

indica la possibilità di inserire tale modalità senza che si verifichi un allarme immediato.

Inseritore associato a più Aree

Ad impianto disinserito il led di stato:

• è acceso se tutte le zone di tutte le aree associate all’inseritore sono bilanciate;

• è spento se almeno una zona è sbilanciata.

Ad impianto inserito il led di stato:

• è acceso fisso se tutte le zone sono inserite;

• -lampeggia se alcune zone sono escluse (il sistema rileva automaticamente la pre

senza di zone escluse anche nella modalità INT e PAR).

Avvicinando la chiave TAG, una volta riconosciuta, si p1-ha l'accensione della sequenza

ON-OFF a passi di circa 2 secondi. In questa fase, se sono presenti zone sbilanciate

(escluse quelle temporizzate), il led di stato è spento; se invece tutte le zone istan-

tanee sono bilanciate (escluse le zone temporizzate) Il led di stato è acceso. Anche

in questo caso quindi, il led verde acceso indica la possibilità di inserire la modalità

selezionata senza che si verifichi un allarme immediato.

COLLEGAMENTI DELL'INSERITORE

Gli inseritori devono essere collegati, tutti in parallelo tra loro, alla linea bus RS485 della

centrale rispettando le diciture riportate sui morsetti ossia (si veda A con A e B con B

la figura COLLEGAMENTI).

Per l'alimentazione devono essere utilizzati conduttori da almeno 0,50 mm

e la

schermatura deve essere collegata al negativo soltanto dalla parte della centrale.

Nota: Il morsetto DE non deve essere collegato.

PARAMETRI DEGLI INSERITORI

Per accedere alla modalità di configurazione tenere premuto, per circa 2 s, il pulsan-

te PROG e poi rilasciarlo. Premendo nuovamente PROG con pressioni successive

si modifica il funzionamento dell'inseritore così come descritto nella tabella che

segue:

Led Acceso Spento

Rosso Tamper disattivato Tamper attivato

Giallo Buzzer disattivato Buzzer attivato

Blu Led di cortesia disattivato Led di cortesia attivato

Verde

Buzzer tempo

IN/OUT attivato

Buzzer tempo

IN/OUT disattivato

Per salvare le impostazioni effettuate premere il tasto RESET.

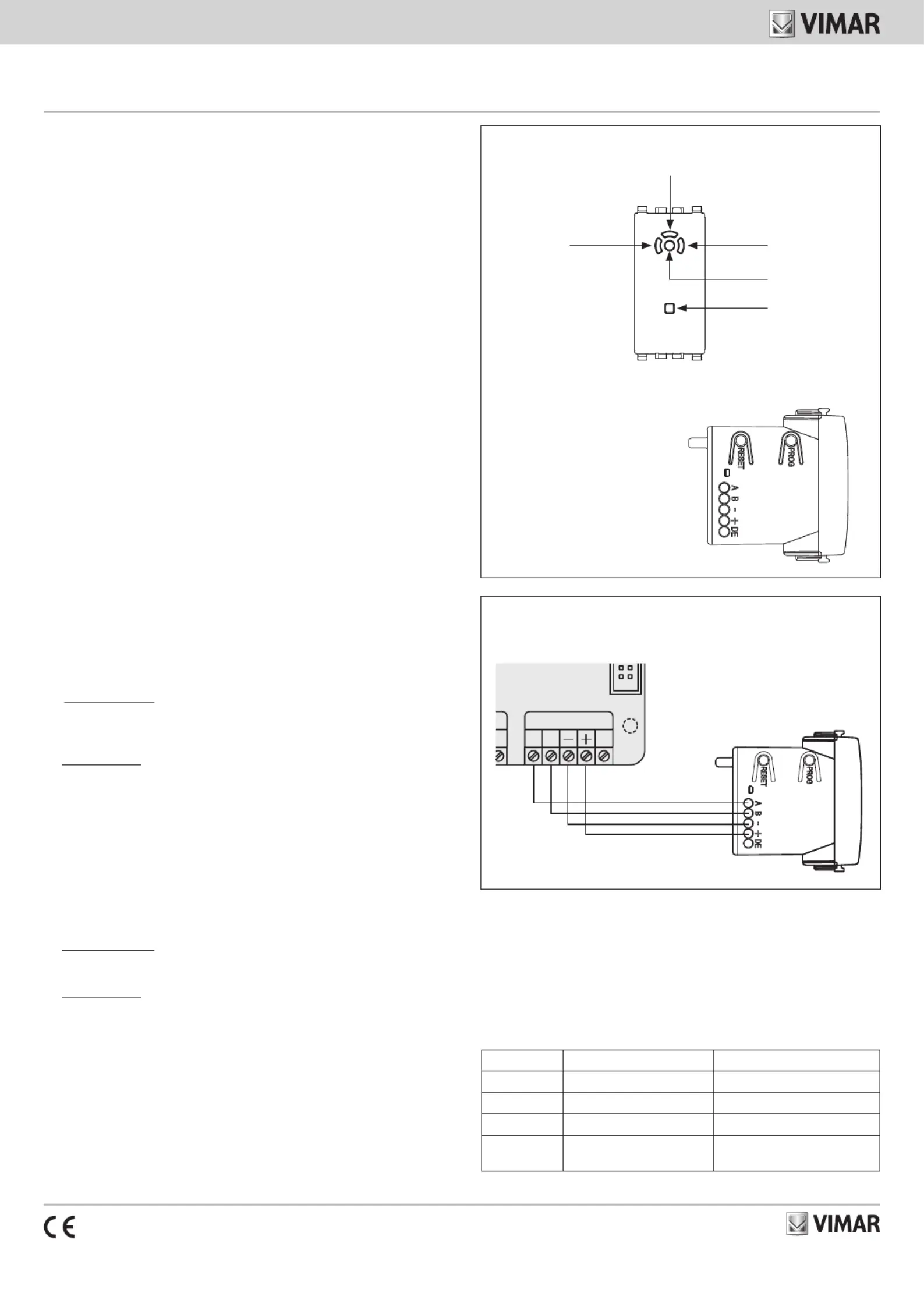

VISTA FRONTALE.

VISTA LATERALE.

Led rosso ON Led blu PAR

Led giallo INT

Led verde di stato

Led di cortesia

A B, : Morsetti per collegamento alla linea bus

RS485

- +, : Ingresso alimentazione 12 V

DE: Morsetto non utilizzato

COLLEGAMENTI.

CN5

EA B

RS 485

01700

01703

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400997D0 01 1806

Eikon

20478

Arké

19478

Plana

14478

INDIRIZZAMENTO DEGLI INSERITORI

Gli inseritori, come qualsiasi altro dispositivo collegato alla linea bus RS485 della

centrale, devono essere configurati con un differente indirizzo l'uno dall'altro

mediante la procedura che segue:

1) Togliere l'alimentazione alla centrale.

2) Collegare gli inseritori alla linea bus RS485 come descritto in COLLEGAMENTI

DELL'INSERITORE e ridare alimentazione alla centrale.

3) Premere il pulsante di posto sul fianco dell'inseritore.RESET

4) Rilasciare il pulsante di e subito dopo premere e mantenere premuto il RESET

pulsante PROG per circa 1 s.

5) Tutti i led si accenderanno alternativamente e il buzzer emetterà una lunga

segnalazione acustica (beep); la combinazione dei led accesi conferma il cor-

rente indirizzamento del dispositivo.

6) Ad ogni successiva pressione sul pulsante si incrementa l’indirizzo dell'inPROG -

seritore secondo quanto riportato nella tabella di pagina seguente.

7) Una volta raggiunto l’indirizzo desiderato, premere il pulsante di per 1 s RESET

per confermare la scelta.

N.B.: L'indirizzo deve essere scelto in base alle caratteristiche della centrale alla

quale è collegato l'inseritore. Nel caso sia presente un solo inseritore è necessa-

rio assegnargli sempre indirizzo 1.

Inseritore

Led accesi

Rosso

Giallo

INT

Blu

PAR

Verde

stato

Luce

cortesia



 



 

  

ATTENZIONE:

• Per la centrale 01700 il numero massimo di inseritori configurabili è pari a 4

mentre per la centrale 01703 è pari a 8.

• La procedura di configurazione permette di assegnare all’inseritore un valore

di indirizzo maggiore di quello effettivamente supportato dal sistema (4 o 8

in base alla centrale utilizzata); gli inseritori aventi un indirizzo superiore a

tale valore massimo vengono ignorati dal sistema e quindi non saranno mai

operativi.

CONFIGURAZIONE IN CENTRALE

Configurazione

Inserire il Codice Installatore, entrare nella programmazione della centrale e succes-

sivamente nel Menù Ingressi.

Aree

Per poter essere utilizzato, ogni singolo inseritore deve essere associato ad una o

più aree; per far ciò visualizzare il menù:

Ingressi Aree Area 1..[xx] Inseritore 1..[xx] Associare gli ID degli

inseritori 1..[xx]

L'inseritore può così essere configurato per essere limitato all’accensione/spegni-

mento di una sola area oppure abilitato all’accensione/spegnimento di più aree

contemporaneamente.

ATTENZIONE: Se un inseritore viene associato a più aree, esso NON gestisce

più l’attivazione ON, INT e PAR ma effettua esclusivamente l’ON delle aree

associate.

Funzionamento dei LED

Il sistema consente di configurare la modalità di funzionamento dei led di ogni

singolo inseritore; è possibile impostare se i led saranno sempre attivi oppure si

attiveranno soltanto quando si avvicinerà la chiave a transponder all'inseritore.

ACQUISIZIONE DELLE CHIAVI A TRANSPONDER

Prima di effettuare l'acquisizione delle chiavi a transponder è necessaro che la

centrale sia configurata in ogni sua parte e che i Codici Utente siano stati già stati

impostati e resi operativi.

N.B.: ogni singola chiave deve essere associata ad un unico Codice Utente e ne

assume tutte le proprietà.

Associazione al Codice

Per effettuare l’associazione tra la chiave a transponder ed il relativo Codice Utente

procedere come segue:

1) Con il Codice Installatore entrare nel Menù Codici della centrale e successiva-

mente nel Menù Codici Utente.

2) Selezionare il Codice al quale si vuole associare la chiave (utilizzando i tasti 1..9

della tastiera) e poi, scorrendo i Menù, visualizzare quello di acquisizione:

Configurazione TAG Acquisizione TAG [Chiave generale]  Avvicina

3) Avvicinare la chiave all'inseritore n° 1.

Il buzzer segnalerà con un beep l'avvenuta lettura; il display visualizzerà per

circa 1 s l’avvenuta acquisizione e la tastiera confermerà la correttezza dell'o-

perazione.

La procedura dovrà essere ripetuta per tutte le chiavi da acquisire associandole

ai relativi Codici Utente.

Importante: ad ogni Codice Utente deve essere associata una e una sola

chiave a transponder.

4) Per abilitare definitivamente la chiave, dal menù Configurazione TAG 

Abilitato, premere il tasto per impostare "Si"; visualizzare poi il menù CLR

Inseritori 1..[xx] e associare gli inseritori desiderati alla chiave TAG utilizzando i

tasti 1..9 della tastiera.

REGOLE DI INSTALLAZIONE

• L’installazione deve essere effettuata da personale qualificato con l’osservanza

delle disposizioni regolanti l’installazione del materiale elettrico in vigore nel

paese dove i prodotti sono installati.

• Per l’installazione utilizzare cavi schermati esenti da alogeni idonei per installazio-

ne con cavi energia di I Categoria (U0 = 400 V) come il cavo art. 01733 (2x0,50

+2x0,22 mm

• La lunghezza dei collegamenti non deve superare i 100 m.

• L'inseritore può essere installato all'esterno in abbinamento alle calotte IP55 della

serie ISOSET.

IMPORTANTE: L'inseritore deve essere installato in scatole dedicate oppure,

se affiancato da altri dispositivi alimentati a 230 V, deve essere utilizzato

l'apposito separatore giallo (art. V71550, V71551, V71552, ecc.) da inserire

all’interno della scatola.

CONFORMITA' NORMATIVA

Norme EN 50131-3, EN 60950-1.

Direttiva RED. Norme EN 50130-4, EN 61000-6-3, EN 300 330, EN 301 489-3,

EN 62311.

Vimar SpA dichiara che l’apparecchiatura radio è conforme alla direttiva 2014/53/

UE. Il testo completo della dichiarazione di conformità UE è disponibile nella scheda

di prodotto al seguente indirizzo Internet: www.vimar.com.

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua con-

fezione indica che il prodotto alla ﬁne della propria vita utile deve essere raccolto

separatamente dagli altri riﬁuti. L’utente dovrà, pertanto, conferire l’apparecchia-

tura giunta a ﬁne vita agli idonei centri comunali di raccolta differenziata dei riﬁuti

elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile con-

segnare gratuitamente l’apparecchiatura che si desidera smaltire al distributore, al

momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso

i distributori di prodotti elettronici con superﬁcie di vendita di almeno 400 m

inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti

elettronici da smaltire con dimensioni inferiori a 25 cm. L’adeguata raccolta dif-

ferenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al

trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evita-

re possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o

riciclo dei materiali di cui è composta l’apparecchiatura.

Produkt Specifikationer

Mærke:	Vimar
Kategori:	Alarmsystem
Model:	19478

Har du brug for hjælp?

Hvis du har brug for hjælp til Vimar 19478 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Alarmsystem Vimar Manualer

6 Juli 2025

6 Juli 2025

26 Juni 2025

26 Juni 2025

2 April 2025

2 April 2025

2 April 2025

2 April 2025

15 December 2024

15 December 2024

Alarmsystem Manualer

Nyeste Alarmsystem Manualer

Pentatech TMF01 Manual

16 August 2025

Pentatech Indexa TM02 Manual

16 August 2025

Eminent EM8670 Manual

15 August 2025

Swann SRDVR-164880W Manual

13 August 2025

Swann ALPHS-B400RWPK2-QVC Manual

13 August 2025

Hager S262-22F Manual

9 August 2025

Hager TGA200 Manual

9 August 2025

Smartwares HA701SL-IC Manual

8 August 2025

Smartwares SC37 Manual

8 August 2025

Brennenstuhl WF 2050 Manual

4 August 2025
