• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der ge-
werblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
• In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang
mit Messgeräten durch geschultes Personal verantwortlich zu überwachen.
Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Gerätes haben.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe kann es beschädigt werden.
gen z.B. auf Beschädigung des Gehäuses oder Quetschung usw. Betreiben Sie das
Gerät auf keinen Fall im geöffneten Zustand.
!LEBENSGEFAHR!
Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie kei-
ne Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 30 V/AC rms
oder 30 V/DC anliegen können! Lebensgefahr!
Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im klaren sein oder sollten
sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so
setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in
Verbindung.
LIEFERUMFANG
• Digitales Oszilloskop
• USB -Y-Kabel
• WLAN-Antenne (Steckt am Oszilloskop )
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen:
1. Öffnen Sie die Internetseite www.conrad.com/downloads in einem Browser
oder scannen Sie den rechts abgebildeten QR-Code.
2. Wählen Sie den Dokumententyp und die Sprache aus und geben Sie dann
die entsprechende Bestellnummer in das Suchfeld ein. Nach dem Start des
Suchvorgangs können Sie die gefundenen Dokumente herunterladen.

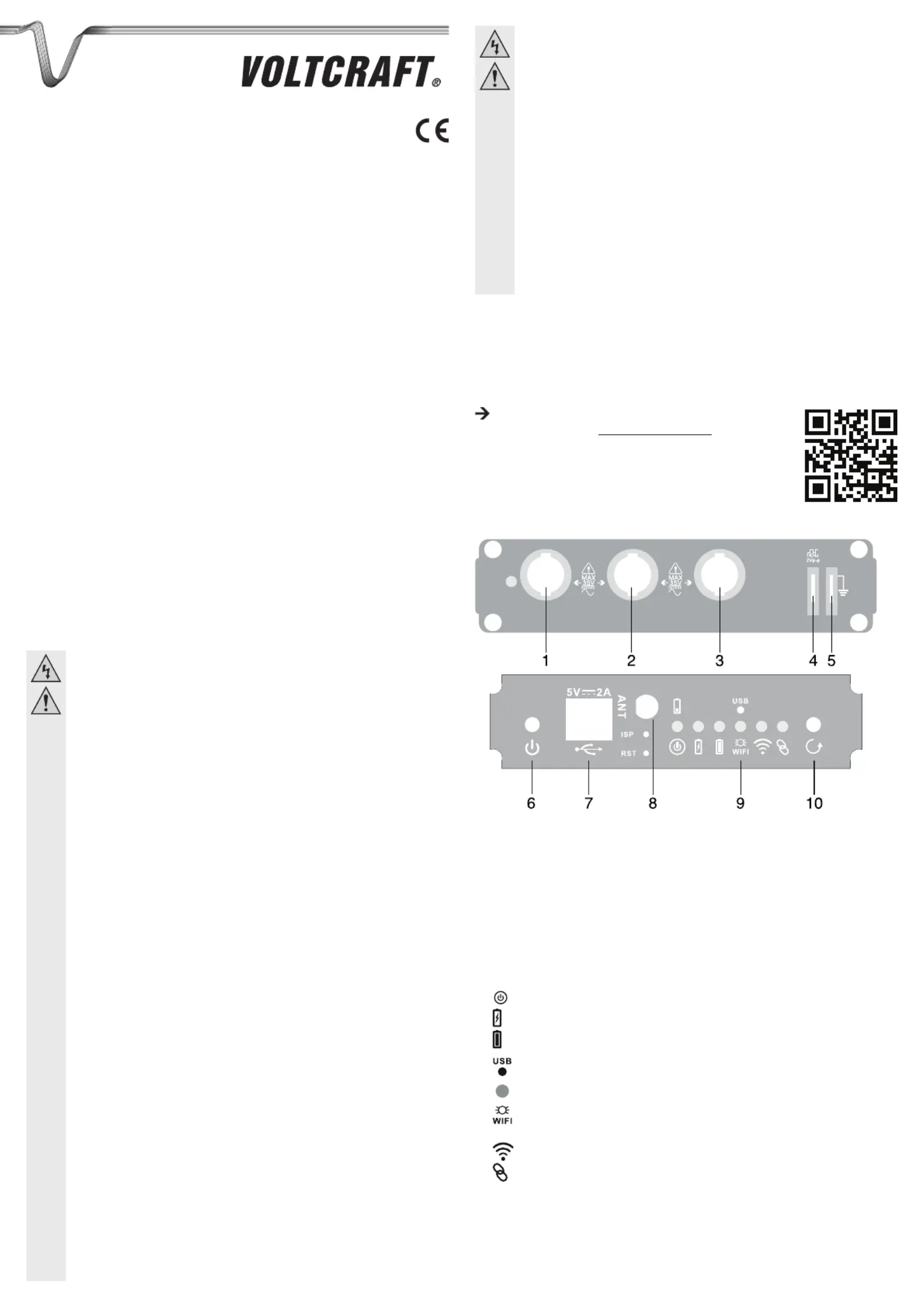

BEDIENELEMENTE
1. BNC-Messeingang Kanal 1CH 1:
2. BNC-Messeingang Kanal 2CH 2:
3. EXT.: BNC-Trigger Eingang extern; Verwenden Sie das Menü Trigger, für die Einstellungen
4. Kalibrierausgang 1KHz/2Vp-p RechtecksignalCAL.:
5. Masseanschluss, BezugspotentialGND.:
6. Ein/Ausschalttaste
7. USB Anschluss
8. ANT: Antenne
9. Anzeigen:
Betriebsanzeige
Akku Ladeanzeige
Akku ist vollständig geladen
USB/WIFI Anzeige
Wenn die LED blinkt erzeugt das Oszilloskop einen eigenen WLAN Hotspot
Wenn die LED leuchtet besteht eine USB-Verbindung mit dem PC
Bei einer Verbindung mit einem Tablett / PC werden Signale gesendet
Es besteht eine Verbindung über ein WLAN-Netzwerk mit den Tablett / PC
schalten
SMART WIFI SCOPE 1070D
BEST.-NR.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Das Digital-Oszilloskop dient zur visuellen Darstellung von elektrischen Größen und Signalen. Der
Anschluss der Messleitung am Oszilloskop erfolgt über zwei BNC-Buchsen.
Die gemessenen Signale können drahtlos per WLAN an einem Android bzw. Apple Tablet dargestellt
werden.
Das Oszilloskop hat einen eingebauten Akku, der über die USB-Buchse geladen wird.
Das ermöglicht eine kabellose Benutzung des Messgerätes.
Die am Gerät angegebenen max. Eingangsgrößen dürfen niemals überschritten werden.
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, darüber hinaus
ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden.
Eine Messung in Feuchträumen oder im Außenbereich bzw. unter widrigen Umgebungsbedingungen ist
nicht zulässig.
Widrige Umgebungsbedingungen sind:
- Nässe oder hohe Luftfeuchtigkeit,
- Staub und brennbare Gase, Dämpfe oder Lösungsmittel,
- Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.
Diese Bedienungsanleitung dient zur Erklärung der Sicherheitsvorkehrungen, um das Arbeiten mit dem
Gerät so sicher wie möglich zu machen. Die einzelnen Gerätefunktionen werden Ihnen ausführlich im
Hilfemenü der APP erklärt.
Die Sicherheitshinweise dieser Bedienungsanleitung bzw. des Hilfemenüs sind unbedingt zu beachten.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbe-
halten.
SICHERHEITSHINWEISE
Lesen Sie bitte vor Inbetriebnahme die Kurzanleitung durch, sie enthält wichtige Hinwei-
se zum korrekten Betrieb.
Bei Schäden, die Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt
die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbe-
achten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In
solchen Fällen erlischt die Gewährleistung/Garantie.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder
Verändern des Produkts nicht gestattet. Zerlegen Sie es nicht.
• Das Produkt ist kein Spielzeug. Lassen Sie deshalb in Anwesenheit von Kindern besondere
Vorsicht walten.
• Schließen Sie das Messkabel zuerst an das Oszilloskop an, bevor Sie den Tastkopf mit dem
zu testenden Signal-Messkreis verbinden. Trennen Sie nach Messende zuerst die Messkon-
takte vom Messkreis, bevor Sie das Messkabel vom Oszilloskop trennen.
• Seien Sie besonders Vorsichtig beim Umgang mit Spannungen >30 V Wechsel- (AC) bzw.
>30 V Gleichspannung (DC)! Bereits bei diesen Spannungen können Sie bei Berührung
elektrischer Leiter einen lebensgefährlichen elektrischen Schlag erhalten.
• Arbeiten Sie mit dem Gerät nicht in Räumen oder bei widrigen Umgebungsbedingungen, in/
bei welchen brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein
können.
Vermeiden Sie den Betrieb in unmittelbarer Nähe von:
- starken magnetischen oder elektromagnetischen Feldern
- Sendeantennen oder HF-Generatoren
Dadurch kann der Messwert verfälscht werden.
• VerwendenSiezumMessennurMessleitungenbzw.Messzubehör,welcheaufdieSpezika-
tionen des Oszilloskops abgestimmt sind.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät
außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen,
dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr arbeitet und
- nach längerer Lagerung unter ungünstigen Verhältnissen oder
- nach schweren Transportbeanspruchungen.
• Schalten Sie das Gerät niemals gleich dann ein, wenn dieses von einem kalten in einen
warmen Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter Umständen
Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf Zimmertemperatur kommen.
Zerlegen Sie das Produkt nicht! Es besteht die Gefahr eines lebensgefährlichen elektrischen
Schlages!
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Das Gerät ist nur für trockene Innenräume geeignet (keine Badezimmer o.ä. Feuchträume).
Vermeiden Sie das Feucht- oder Nasswerden des Gerätes. Es besteht die Gefahr eines
lebensgefährlichen elektrischen Schlages!
VERSION 05/16
1409505
BEDIENUNGSANLEITUNG
D
Impressum
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
AlleRechteeinschließlichÜbersetzungvorbehalten.ReproduktionenjederArt,z.B.Fotokopie,Mikroverlmung,oderdieErfassung
in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch aus-
zugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
© Copyright 2016 by Conrad Electronic SE.
REINIGUNG
Bevor Sie das Gerät reinigen, schalten Sie es aus und trennen es vom USB-Kabel.
Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von Hand
möglich ist, können spannungsführende Teile freigelegt werden.
Vor einer Reinigung oder Instandsetzung müssen alle angeschlossenen Leitungen vom
Gerät getrennt und das Gerät ausgeschaltet werden.
• Verwenden Sie zur Reinigung keine scheuernde, chemische oder aggressive Reinigungsmittel wie
Benzine,Alkoholeoderähnliches.DadurchwirddieOberächedesGerätesangegriffen.Außerdemsind
die Dämpfe gesundheitsschädlich und explosiv. Verwenden Sie zur Reinigung auch keine scharfkantigen
Werkzeuge, Schraubendreher oder Metallbürsten o.ä
• Zur Reinigung des Gerätes und der Messleitungen nehmen Sie ein sauberes, fusselfreies, antistatisches
und leicht feuchtes Reinigungstuch.
ENTSORGUNG
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
KONFORMITÄTSERKLÄRUNG (DOC)
Hiermit erklären wir, Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass sich dieses
Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschrif-
tenderRichtlinie1999/5/EGbendet.
DieKonformitätserklärung(DOC)zudiesenProduktndenSieunterwww.conrad.com
TECHNISCHE DATEN
Messeingänge Zwei getrennte Kanäle CH1 - CH2 ...............................................
Bandbreite
.....................................................70 MHz
Eingangsimpedanz
........................................1 MOhm // 25 pF
Max. Eingangsspannung
...............................CH1 - CH2: 35 V/DC oder 35 Vp/AC
Externer Trigger
.............................................±4 V/DC oder ±4 V/AC
Eingangskopplung
.........................................DC-AC-GND
Tastkopfverhältnis
..........................................1:1, 10:1, 100:1, 1000:1
Vertikal-Auösung
..........................................8 bit
Vertikal-Genauigkeit
......................................±3%
Vertikal-Ablenkung
.........................................10 mV - 5 V/div
Zeitbasis
........................................................5 ns/div - 500 s/div
Zeitbasis-Genauigkeit
....................................+/-50ppm(≥1mS)
Anstiegszeit ...................................................≤5ns
Samplingrate 250 MS/s .................................................
Speichertiefe
..................................................2000 / 3000 / 6000 Prüfpunkte
Triggermodus.................................................Auto, Norm, Single
Stromversorgung
..........................................5 V/2 A über USB-Buchse
Akku
...............................................................3,7 V/2600 mAh
Arbeitstemperatur
..........................................0 °C bis +40 °C
Aufbewahrungstemperatur
............................-20°C bis +60°C
rel. Luftfeuchtigkeit
........................................≤60%,nichtkondensierend
Gewicht ca. 470 g (ohne Zubehör) ..........................................................
Abmessungen
................................................(L x B x H) ca. 210 x 40 x 125 mm
AUSPACKEN
Kontrollieren Sie nach dem Auspacken alle Teile auf Vollständigkeit und auf mögliche Beschädigungen.
Beschädigte Teile dürfen aus Sicherheitsgründen nicht verwendet werden. Setzen Sie sich im Falle
einer Beschädigung mit unserem Kundenservice in Verbindung.
LADEN DES AKKUS
Sie können den Akku auf zwei Arten auaden:
1. Verbinden Sie das USB-Kabel auf der einen Seite mit dem IDSO und auf der anderen Seite mit einem
optionalen USB-Netzteil (5 V/2 A).
2. Verbinden Sie das USB Y-Kabel auf der einen Seite mit dem IDSO und auf der anderen Seite mit zwei
freien USB Ports an ihrem PC.
Laden Sie vor dem ersten Gebrauch den Akku vollständig auf.
INSTALLATION DER APP
• Gehen Sie in Ihren APP-Store, suchen die APP „Voltcraft WIFI Scope“ und installieren diese.
MESSUNGEN DURCHFÜHREN
1. Messungen mit den Tablett im direkt Modus
Das IDSO baut in diesem Modus einen Wi-Fi-Hotspot auf. Das ist der Auslieferzustand. Auf der Unterseite
desOszilloskopsbendetsicheinAufklebermitdemvoreingestelltenNetzwerknamenundPasswort.
Drücken Sie zum Einschalten des Oszilloskops die Taste (6) so lange bis die LED Betriebsanzeige
leuchtet. Sobald die USB/WIFI LED langsam blinkt ist der Hotspot aktiv. Jetzt verbinden Sie das Tablet mit
dem Hotspot. Klicken Sie auf Einstellungen, anschließend auf WLAN und verbinden sich mit dem IDSO
Netzwerk. Drücken Sie die zum Starten der Messung auf die IDSO APP.
Falls keine Verbindung zustande kommt gehen Sie bitte folgendermaßen vor:
Schließen Sie die ISDO APP. Drücken Sie die Easylink-Taste solange bis die USB/WLAN LED erlischt. Das
OsziloskopstartedjetztneuundbendetsichwiederimdirektModus.SolltedasOszilloskopnichtneu
starten, schalten Sie das Gerät aus und wieder ein.
2. Messungen mit den Tablett im indirekt Modus
Das IDSO und das Tablett verbinden sich in diesem Modus über einen externen WIFI-Router. Falls die
IDSO-APP noch im Hintergrund läuft, schließen Sie diese bitte zuerst. Verbinden Sie das Tablett mit
dem WIFI-Router. Klicken Sie hierfür auf Einstellungen und anschließend auf WLAN. Öffnen Sie jetzt die
IDSOAPP,klickennacheinanderaufMENU→Utility→Wi-FiCong→IndirectMode.GebenSiein
dem Fenster das Routerpasswort ein und bestätigen dies durch einen Druck auf Apply. Drücken Sie die
Easylink-Taste solange bis die USB/WLAN LED erlischt. Das Osziloskop started jetzt neu und verbindet
sich nun mit dem WIFI-Router. In der IDSO-APP erscheint ein Hinweis. Sollte das Oszilloskop nicht neu
starten, schalten Sie das Gerät aus und wieder ein.
Das Messsignal darf nur am Innenleiter angelegt werden. Der Außenleiter (Bezugsmasse)
ist mit Erdpotential (Schutzleiter) verbunden
Überprüfen Sie vor jeder Messung Ihr Messgerät und deren Messleitungen auf Beschädigung(en). Führen
Sie auf keinen Fall Messungen durch, wenn die schützende Isolierung beschädigt (eingerissen, abgerissen
usw.) ist.
• Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die zu messenden Anschlüsse/
Messpunkte während der Messung nicht, auch nicht indirekt, berühren.
• Greifen Sie während der Messung niemals über die fühlbare Griffbereichsmarkierung der Tastköpfe. Es
besteht die Gefahr eines lebensgefährlichen elektrischen Schlages.
• Verwenden Sie das Gerät nicht kurz vor, während oder kurz nach einem Gewitter (Blitzschlag! / ener-
giereiche Überspannungen!). Achten Sie darauf, dass ihre Hände, Schuhe, Kleidung, der Boden, das
Messgerät bzw. die Messleitungen, Schaltungen und Schaltungsteile usw. unbedingt trocken sind.

Produkt Specifikationer

Mærke: Voltcraft
Kategori: Måling
Model: 1070D

Har du brug for hjælp?

Hvis du har brug for hjælp til Voltcraft 1070D stil et spørgsmål nedenfor, og andre brugere vil svare dig


Måling Voltcraft Manualer

Voltcraft

Voltcraft DSO-3104 Manual

14 August 2025
Voltcraft

Voltcraft DSO-2074G Manual

14 August 2025
Voltcraft

Voltcraft VC-BT12/24-Print Manual

14 August 2025
Voltcraft

Voltcraft WBP-80 Manual

14 August 2025
Voltcraft

Voltcraft MS-229 LCD Manual

14 August 2025
Voltcraft

Voltcraft RE395C Manual

14 August 2025
Voltcraft

Voltcraft 1070D Manual

14 August 2025
Voltcraft

Voltcraft DSO-2020 USB Manual

14 August 2025
Voltcraft

Voltcraft MF-80 Manual

14 August 2025
Voltcraft

Voltcraft OFT-01 Manual

14 August 2025

Måling Manualer

Nyeste Måling Manualer

Sauermann

Sauermann TK 61 Manual

14 August 2025
Mitsubishi

Mitsubishi SRK63ZTLH-WF Manual

14 August 2025
Sauermann

Sauermann KT 50 Manual

14 August 2025
Sauermann

Sauermann GP 500-1 Manual

14 August 2025
Sauermann

Sauermann HD 110 Manual

13 August 2025
Sauermann

Sauermann VT 110 Manual

13 August 2025
Sauermann

Sauermann GP 500-2 Manual

13 August 2025
Sauermann

Sauermann KIRAY 100 Manual

13 August 2025
Sauermann

Sauermann HD 50 Manual

13 August 2025
Sauermann

Sauermann Si-VV3 Manual

13 August 2025
