Babyfoot

GP4618, GP4618B, CS4619B, CS4620B

READ CAREFULLY BEFORE

SERVICING THIS PUMP

To the fitter

1. To Remove & Replace

Diaphragm

1.1 Using standard flat screw

driver, loosen the worm drive

clip (see fig.1) and remove it

from the pump.

1.2 Peel the diaphragm from

body by hand. Exposing

spring and spring cap (see

fig.1).

1.3 Replace defective item,

always ensure spring cap is

correctly in place inside the

diaphragm and spring is

seated correctly before re

assembling.

1.4 Fit worm drive clip back in

place and tighten around

diaphragm.

(be careful not to overtighten)

2. To Remove & Replace

Nipple ‘O’ Ring Seals

2.1 Unscrew (anticlockwise)

side screws (see fig.1) 2½

turns (there is no need to

remove screws fully).

2.2 Carefully pull end of

nipple (see fig.1) or nipple

and connecting tube and

extract nipple from body.

2.3 Remove ‘O’ rings from

body of nipple.

2.4 Fit new ‘O’ rings into correct

‘O’ ring grooves (this can easily

be done by hand).

2.5 At this stage, the Babyfoot

pump valves may be replaced

if necessary.

2.6 Replace nipple with new ‘O’

rings back into body, ensuring

key in nipple locates with

Keyways in Babyfoot body and

push fully home.

2.7 Screw in side screws

(clockwise) do not over-tighten.

3. To Remove and Replace

Valves

3.1 Having removed diaphragm

and nipples (see previous

sections), use a pair of long

nose pliers to remove both

valves by gripping the valve

and pulling out of the body.

Note: suction valve pulls out of

the spring chamber and outlet

valve pulls out of the nipple

hole.

3.2 On the suction side of

pump, place the stem of the

valve in the center of the input

port cartwheel from inside the

body by hand.

Manufactured at: Munster Simms Engineering Ltd

2 Enterprise Road, Bangor, N. Ireland, BT19 7TA Tel: +44 (0)28 9127 0531

Web: www.whalepumps.com Email:info@whalepumps.com

USA Office:

Tel: +1 616 897 9241

Web: www.whalepumps.com Email:usasales@whalepumps.com

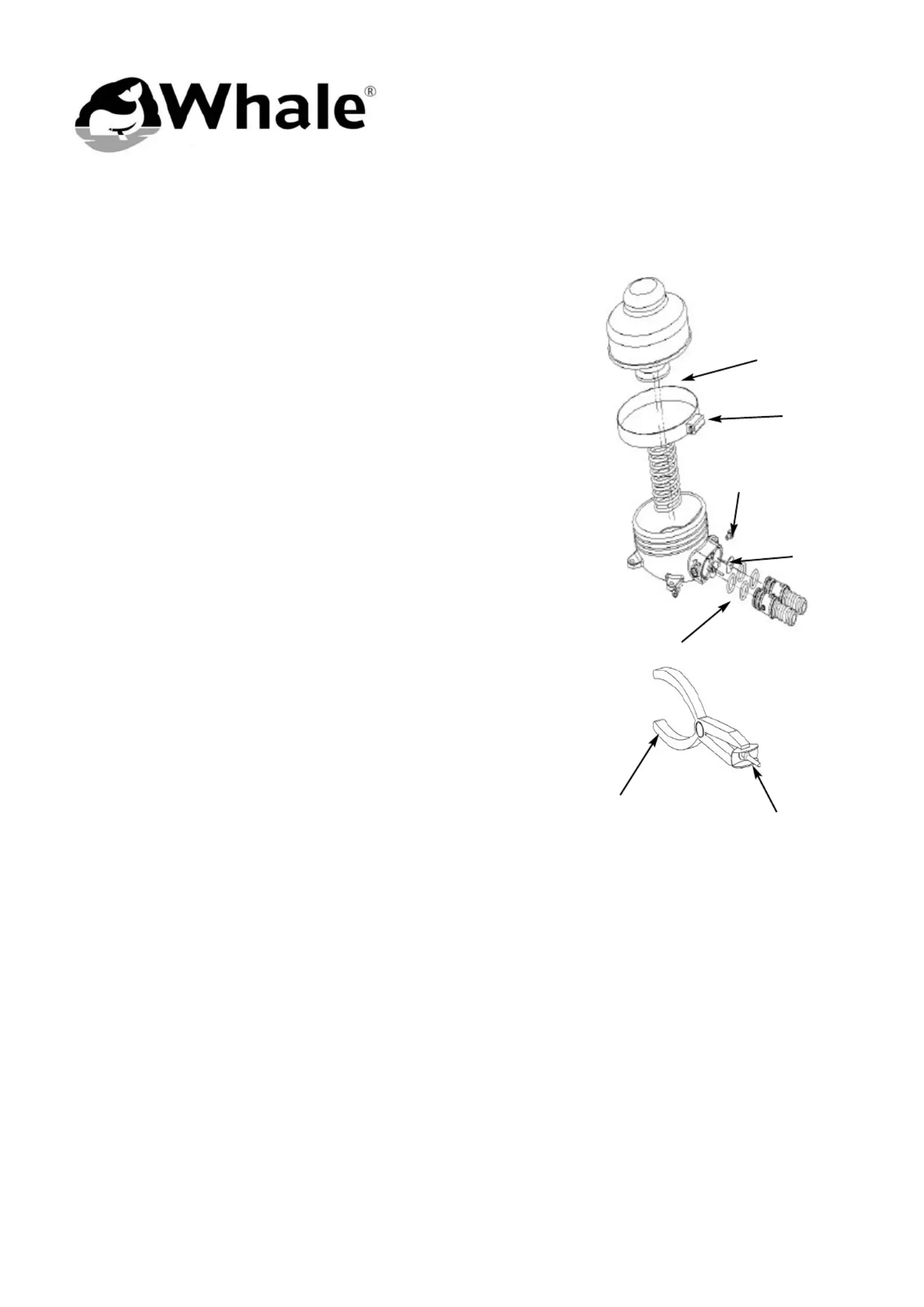

Spring Cap

Worm

drive clip

Side screw

Valves

O-rings

Long nosed

pliers

Valve

Ref No: sr_180.06_v4_0616

3.5 Tirez la valve de sortie en

utilisant la pince, en pincant la

queue et en tirant jusqu’à ce que la

valve reste en place.

A LIRE ATTENTIVEMENT

AVANT D’ENTRETENIR

CETTE POMPE

1. A l’attention de l’installateur:

Afin de retirer et de remplacer le

diaphragme

1.1 En utilisant un tournevis plat

standard, désserrez le collier à vis

tangente et retirez-le de la pompe.

1.2 Retirez le diaphragme du corps

de pompe à la main, mettant ainsi à

jour le ressort ainsi que le

capuchon du ressort (voir fig.1).

1.3 Remplacez la pièce

défectueuse, tout en vous assurant

que le capuchon du ressort soit

correctement positionné à l’intérieur

du diapragme et que le ressort soit

correctement placé, avant le

réassemblage.

1.4 Mettez en position le collier à

vis tangente et serrez autour du

diaphragme (faites attention à na

pas serrer trop fort).

2. Pour retirer et remplacer les

joints toriques des raccords

2.1 Désserrez (sens anti-horaire)

les vis latérals (voir fig.1) de 2 ½

tours (il n’y a pas besoin de retirer

les vis complètement).

2.2 Tirez en faisant attention sur

l’extremité du raccord (voir fig. 1) ou

sur le raccord relié à son flexible et

retirez le raccord du corps de

pompe.

2.3 Retirez les joints toriques du

corps du raccord.

2.4 Placez les nouveaux joints

toriques dans les rainures corre-

spondantes (cela peut être facile

ment fait à la main).

2.5 A cette étape, les valves de la

pompe Babyfoot peuvent être

remplacées si nécessaire.

2.6 Replacez le raccord avec les

nouveaux joints toriques dans le

corps, en vous assurant que le repère

dans le corps de pompe soit

positionné par rapport au repère dans

le corps de pompe de la Babyfoot et

poussez-le entièrenent.

2.7 Vissez les vis latérals (sens

horaire) sans serrer trop fort.

3. Pour retirer et remplacer les

valves

3.1 Ayant retirer le diaphragme et les

raccords (voir sections précédentes),

utilisez une paire de pince à becs

long afin de retirer les valves en les

pincant et en les tirant hors du corps

de pompe.

Note: la valve d’aspiration se retire en

tirant la chambre du ressort et la

valve de sortie se retire en tirant le

diamètre intérieur du raccord.

3.2 Pour le côté de l’aspiration de la

pompe, placez à la main la queue de

la valve, au centre de la surface de

positionnement de la valve, à

l’intérieur du corps de pompe.

3.3 Tirez la valve du côté de l’entrée

en utilisant la paire de pince à becs

longs placée du côté du raccord

d’entrée. Tirez sur la valve jusqu’à ce

que celle-ci se vérrouille en place.

3.4 Sur la sortie, maintenez délicate-

ment la tête de la valve avec la pince

(voir fig. 2) et insérez la valve au

centre de la surface de position-

nement de la valve à partir de

l’extérieur du corps de pompe.

Babyfoot

Manufactured at: Munster Simms Engineering Ltd

2 Enterprise Road, Bangor, N. Ireland, BT19 7TA Tel: +44 (0)28 9127 0531

Web: www.whalepumps.com Email:info@whalepumps.com

USA Office:

Tel: +1 616 897 9241

Web: www.whalepumps.com Email:usasales@whalepumps.com

Ref No: sr_180.06_v4_0616

GP4618, GP4618B, CS4619B, CS4620B

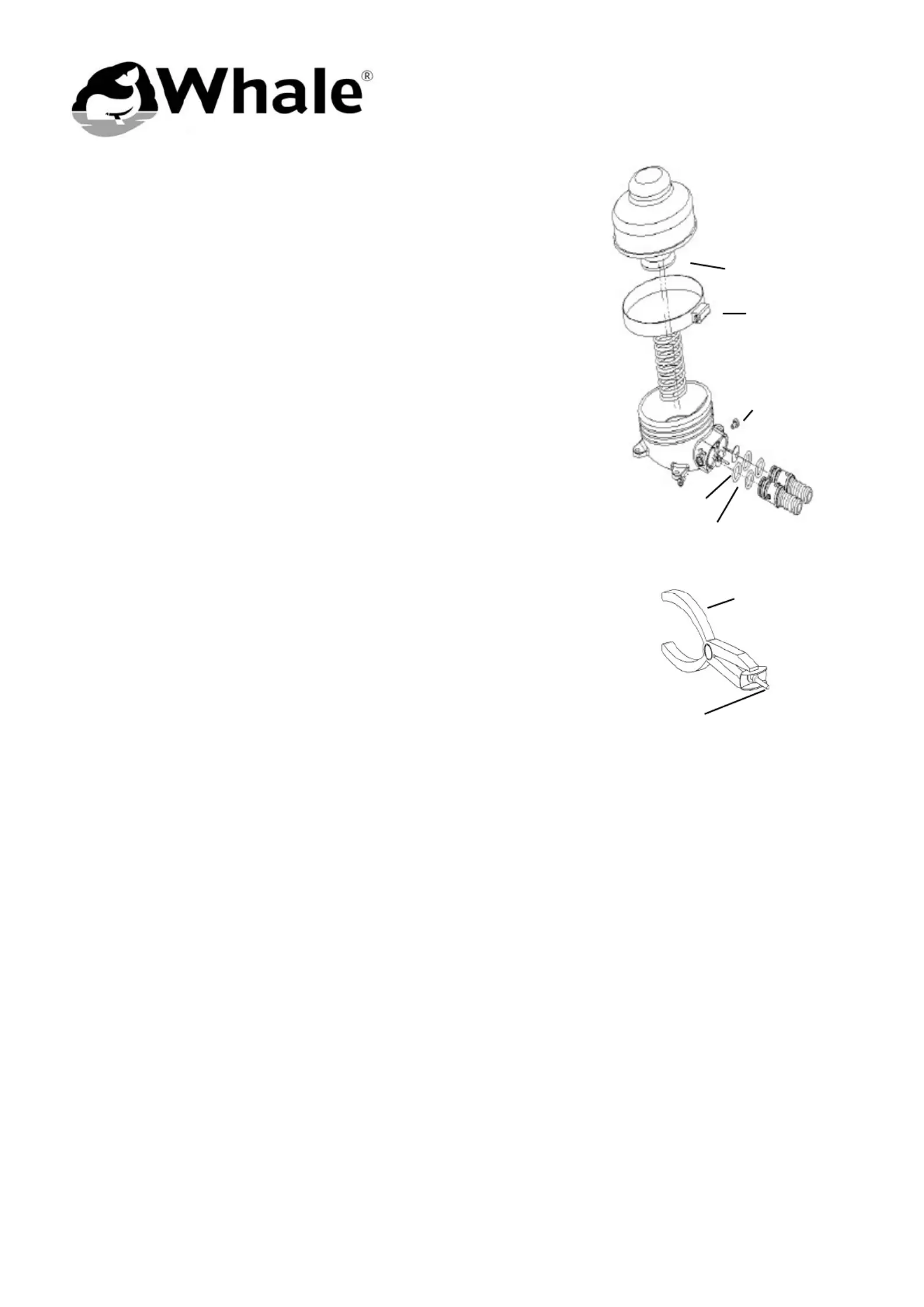

Pince à becs longs

Vis latérale

Joint torique

Valves

Valve

Capuchon de ressort

Collier à vis tangente
