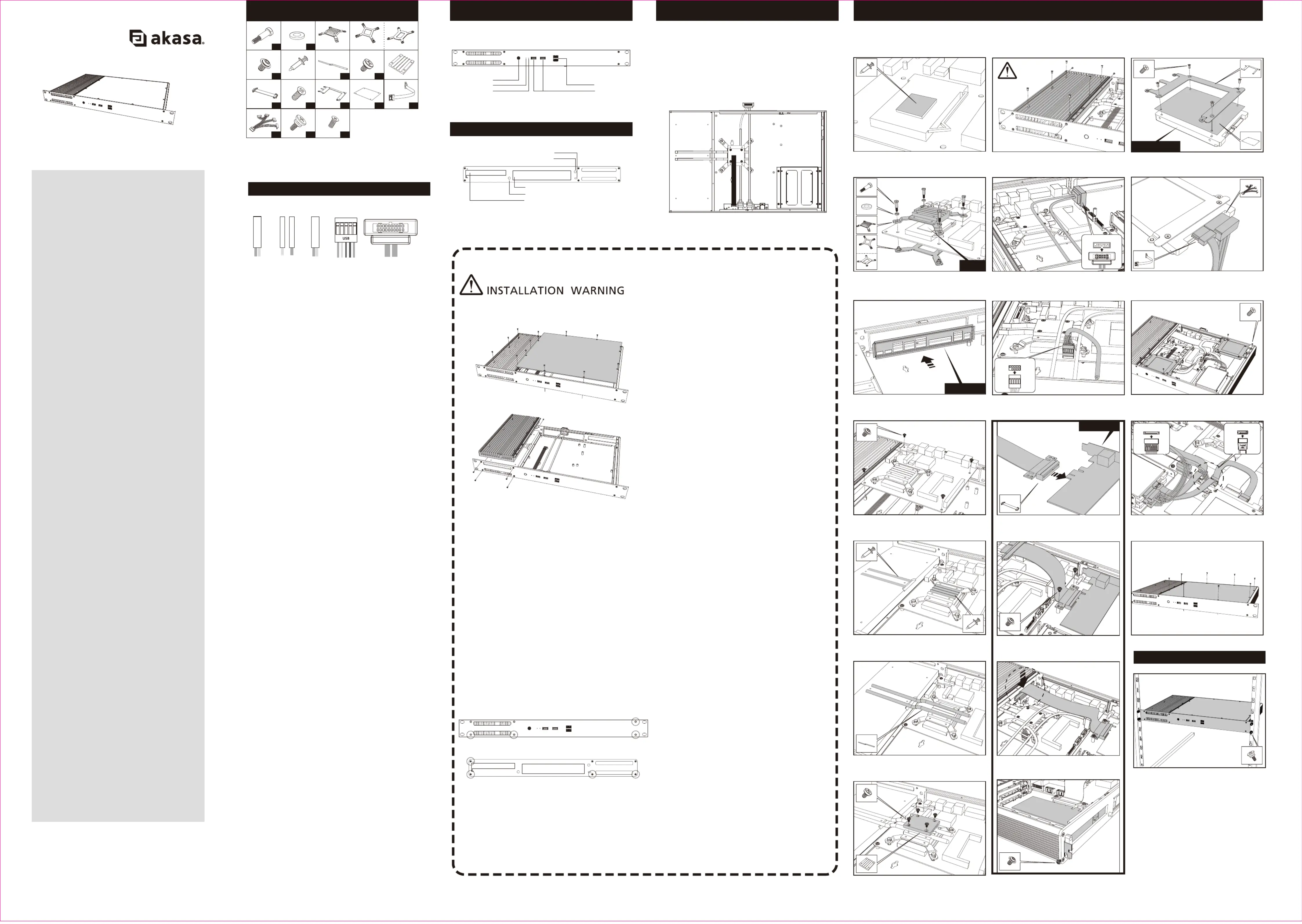

Side 1/1

Installation

2023/10

Front Panel Layout Internal Layout

❶

CPU thermal module

❷

front panel PCB

❸

M/B mounting standos

❹

heatpipes

❺

2.5'' SSD/HDD mounting bracket

❻

riser cable mounting standos

Ensure the installation follows the illustrated instructions for screw removal and

tightening to prevent mis-alignment of the panels.

unfasten screws:

❶�❷�❸�❹

tighten screws: ❹�❸�❷�❶

Assurez-vous l'installation respecte les instructions telles qu'illustrées.

Si les étapes ne sont pas suivies correctement pour le retrait et le serrage des vis,

celles-ci risquent d'être endommagées.

Retrait des vis:

❶�❷�❸�❹

screw lock: ❹�❸�❷�❶

Stellen Sie sicher, dass die Installation gemäß der Abbildung verläuft. Falsche Schritte

beim Entfernen und Befestigen der Schrauben werden zu einem Versagen der

Schrauben führen.

Schraube entfernen:

❶�❷�❸�❹

Schraube befestigen: ❹�❸�❷�❶

Asegúrese seguir las instrucciones ilustradas para la instalación.

Si sigue los pasos para quitar los tornillos de manera incorrecta podría dañarlos.

quitar tornillo:

❶�❷�❸�❹

bloquear tornillo: ❹�❸�❷�❶

Certiﬁque-se da instalação de acordo com a sequência das ilustrações.

A Sequência incorreta na remoção e/ou aperto dos parafusos, podem daniﬁcar o

parafuso.

Remoção dos parafusos:

❶�❷�❸�❹

Fixação dos parafusos: ❹�❸�❷�❶

Выполните монтаж следуя указаниям на рисунке , .

Неправильный порядок отвинчивания и затягивания винтов может привести к

повреждению винтов .

Отвинчивание винтов :

❶�❷�❸�❹

Затягивание винтов : ❹�❸�❷�❶

Zajistěte, aby instalace probíhala podle ilustrovaných pokynů pro odstranění a

utažení šroubů, aby se zabránilo nesprávnému vyrovnání panelů.

uvolněte šrouby: ❶�❷�❸�❹

utáhněte šrouby: ❹�❸�❷�❶

Upewnij się, że montaż odbywa się zgodnie z ilustrowanymi instrukcjami dotyczącymi

usuwania i dokręcania śrub, aby zapobiec nieprawidłowemu ułożeniu paneli.

odkręcić śruby: ❶�❷�❸�❹

dokręcić śruby: ❹�❸�❷�❶

図の指示に従って取り付けていることを確認してください。

ねじの取り外しと締め付けの手順を間違えると、ねじが壊れる原因となります。

ねじの取り外し:

❶�❷�❸�❹

ねじの固定: ❹�❸�❷�❶

務必確認安裝步驟如圖所示。

不正確的卸除螺絲及安裝螺絲順序可能造成螺絲滑牙的毀損。

卸除螺絲：

❶�❷�❸�❹

鎖上螺絲：❹�❸�❷�❶

5140290302 V1

Front panel

Rear panel

11-4

⑤

11-1

11-2

11-3

USB 3.2 connector

USB 2.0 connector

For PCI-e card installation

PCI-e Card

⑩

⑤

Do not remove the screws indicated in the illustration.

Ne retirez pas les vis indiquées dans l'illustration.

Entfernen Sie nicht die in der Abbildung gezeigten Schrauben.

No quite los tornillos indicados en la illustración.

Não remova os parafusos indicados na ilustração.

Не вынимайте винты показанные на рисунке , .

Neodstraňujte šrouby uvedené na obrázku.

Nie wykręcaj śrub wskazanych na ilustracji.

丸印の所のネジを外さないでください。

請勿拆除圖中所示的螺絲。

Power switch

Power LED

Hard drive LED

USB 2.0 port

USB 3.2 port

❹

❶

❸

❷

❺

SATA power connector

SATA connector

⑪

1U Rackmount Front Panel

⑯

Rear Panel

Low proﬁle

PCI-e opening

Antenna ﬁtting hole

M/B I/O shield opening

Kensington lock opening

Antenna ﬁtting hole

❻

Contents

① ②

x4 x4

Retention plate for

LGA 115X/1200

④

⑤

Retention plate for

LGA1700

CPU thermal module for

LGA 115X/1200/1700

③

⑥ ⑦ ⑨⑧

x4x2

⑭

x2 x2x14

⑪ ⑫ ⑬

⑩

⑮

⑯

⑰

Front & rear panels

screws (spare part)

User Manual

Product Code: A-ITX54-M1BV2

CAUTION

Electrostatic discharge (ESD) can damage system components. If an ESD-controlled

workstation is not available, wear an antistatic wrist strap or touch an earthed

surface before handling any PC components.

WARNING

Please be careful when unpacking and setting up this product as metal edges can

cause injury if not handled with care. Keep away from children.

ATTENTION

Une décharge électrostatique (ESD) risque d’endommager les composants du

système. Si vous ne disposez pas d’une station de travail avec protection contre

l’ESD, portez un bracelet antistatique ou touchez une surface reliée à la terre avant

de manipuler les composants de l’ordinateur.

AVERTISSEMENT

Faites attention lors du déballage et de l’installation de ce produit car il comporte

des coins métalliques coupants qui risquent de vous blesser s’ils ne sont pas

manipulés avec soin.

Garder loin des enfants.

Vorsicht

Elektrostatische Entladungen (ESD – Electrostatic discharge) können Systemkompo-

nenten beschädigen. Sollte ein ESD geschützter Arbeitsplatz nicht vorhanden sein,

tragen Sie ein antistatisches Armband oder berühren Sie eine geerdete Oberﬂäche

bevor Sie mit den Arbeiten am Computer beginnen.

Warnung

Seien Sie vorsichtig beim Auspacken und beim Aufbau dieses Produktes. Scharfe

Metallkanten könnten Verletzungen hervorrufen wenn ohne die nötige Vorsicht

vorgegangen wird.

Von Kindern fernhalten.

CUIDADO

Descargas electrostáticas (ESD) pueden dañar los componentes de su sistema. Si no

puede disponer de una estación de trabajo libre de electrostática, use una

muñequera antiestática o toque una superﬁcie que haga tierra antes de manipular

los componentes del ordenador.

PELIGRO

Por favor sea cuidadoso cuando desempaquete y ensamble este producto. Los ﬁlos

de metal pueden causarle cortes o heridas si no son manipulados adecuadamente.

Aléjate de los niños.

CUIDADO

Descargas Eletroestáticas (ESD) podem daniﬁcar componentes do PC. Caso não

tenha uma bancada especíﬁca disponível, utilize uma pulseira anti-estática ou toque

uma superfície aterrada antes de manusear qualquer componente.

ATENÇÃO

Por favor tenha cuidado ao desembrulhar e montar este produto, as extremidades

de metal podem machucar, caso o mesmo não seja manuseado com cuidado.

Manter fora do alcance das crianças.

ОСТОРОЖНО

Электростатический разряд ЭСР может повредить компоненты системы Если ( ) .

рабочее место с защитой от ЭСР отсутствует рекомендуется при работе с ,

компьютерными компонентами надевать антистатический браслет или

обеспечить контакт тела с заземленной поверхностью .

ОПАСНО

Соблюдайте осторожность при распаковке и монтаже этого изделия так как

острые края металлических частей могут стать причиной физической травмы .

Не подпускайте к изделию детей .

POZOR

Elektrostatický výboj (ESD) může poškodit součásti systému. Pokud není k dispozici

pracovní stanice s kontrolou před ESD, používejte antistatický řemínek na zápěstí

nebo se před manipulací s jakýmikoli součástmi počítače dotkněte uzemněného

povrchu.

VAROVÁNÍ

Při vybalování a nastavování tohoto výrobku dávejte prozor, protože kovové okraje

mohou při neopatrném zacházení způsobit poranění. Udržujte mimo dosah dětí.

PRZESTROGA

Wyładowanie elektrostatyczne (ESD) może uszkodzić podzespoły systemu. Jeśli

stacja robocza przystosowana do pracy z wyładowaniami elektrostatycznymi nie jest

dostępna, należy założyć antystatyczny pasek na nadgarstek lub dotknąć uziemionej

powierzchni przed przystąpieniem do obsługi jakichkolwiek podzespołów komputera.

OSTRZEŻENIE

Należy zachować ostrożność podczas rozpakowywania i ustawiania tego produktu,

ponieważ metalowe krawędzie mogą spowodować obrażenia, jeśli nie są obsługiwane

z zachowaniem należytej uwagi. Trzymać z dala od dzieci.

注意

静電気放電（）は電子部品・機器に損傷を与えることがあります。本製品ESD

の取付け作業を行う前に、必ず静電気除去作業を行ってください。静電気防止

袋もしくは静電気防止用ストラップを着用して、取付け作業を行ってください

。

警告

金属の角（エッジ）部分でケガをする恐れがありますので、本製品を開梱後、

セットアップする際には、くれぐれも十分ご注意ください。子どもの手の届か

ない所において下さい。

注意

靜電放電可能會損壞系統元件。請使用低工作站。若無法取得此類工作(ESD) ESD

站，請先穿戴防靜電脘帶或碰觸地表面，再拿取任何電腦件。組

警告

開裝中請割傷。遠離孩童。箱及安小心取用，避免被金属邊緣

①

②

③

CPU

④

LGA1700

LGA 115X/1200

CPU

⑥

2.5” HDD / SDD

⑪ ⑫

⑬

⑭

⑮

❶

❷

❸

❹

I/O Shield

Internal Cable Connectors

Connect the case internal cable connectors to the corresponding motherboard

headers.

NOTE : If the connectors are not apparent on the board consult your

motherboard manual. Connecting the panel to the wrong headers may result in

motherboard damage.

Branchez les connecteurs de câble internes du boîtier aux embases de carte mère

correspondantes.

REMARQUE: Si les connecteurs ne sont pas apparents sur la carte, consultez le

manuel de votre carte mère. Si vous connectez le panneau aux mauvaises

embases cela risque d’endommager la carte mère.

Schließen Sie die Gehäuseinternen Kabel-Anschlüsse an die entsprechenden

Motherboard-Anschlüße.

HINWEIS: Wenn die Anschlüsse auf dem Motherboard nicht ersichtlich sind,

schauen Sie bitte in ihren Motherboard-Handbuch nach. Ein Anschluss des Panels

an die falschen Anschlüße kann dazu führen, dass das Motherboard beschädigt

wird.

Conecte os cabos internos do gabinete, nas entradas correspondentes da

placa-mãe.

NOTA : No caso das entradas não estarem marcadas na placa-mãe, consulte o

manual da mesma. Conectar os cabos numa entrada errada, pode daniﬁcar a

placa-mãe.

Conecte los conectores de los cables del interior de la carcasa en los correspondi-

entes cabezales de la placa base.

NOTA: Si los conectores no aparecen en la placa, consulte el manual de la placa

base La conexión del panel en los cabezales equivocados podría dañar la placa

base.

Подключите разъемы внутренних кабелей корпуса соответствующим к

разъемам материнской платы .

ПРИМЕЧАНИЕ: Если вы не видите этих разъемов на плате обратитесь, к

руководству пользователя системной платы Подключение панели . к

неверным разъемам может привести повреждению системной к платы.

Připojte konektory vnitřního kabelu skříně k odpovídajícím konektorům základní

desky.

POZNÁMKA: Pokud nejsou konektory na desce patrné, prostudujte si příručku k

základní desce. Připojení panelu k nesprávným konektorům může způsobit

poškození základní desky.

Podłączyć złącza kabla wewnętrznego obudowy do odpowiednich złączy płyty

głównej.

UWAGA: jeśli złącza nie są widoczne na płycie, należy zapoznać się z instrukcją

obsługi płyty głównej. Podłączenie tego panelu do niewłaściwych złączy może

spowodować uszkodzenie płyty głównej.

ご使用になるマザーボードのマニュアルを参照しケースの各コネクタケーブ

ルを接続します。

注 : 間違ってマザーボードに接続するとマザーボードに損傷を与える恐れが

あります。必ず、ご使用になるマザーボードのマニュアルをご確認ください

。

根据圖示說明將机箱線材插在相對應的端子上。,

注意: ,如果在主板上沒看到相對應的端子請參考主板之使用說明。

如果線材接錯有可能造成主板損坏。,

POWER LED+

POWER LED-

Power LED

connectors

H.D.D LED

HDD

activity LED

USB 3.2

connector

POWER SW

2-pin Power

Switch

connector

USB 2.0

connector

⑤

⑥

⑦

⑧

⑨

Produkt Specifikationer

Mærke:	Akasa
Kategori:	Computertaske
Model:	Galileo A-ITX54-M1BV2

Har du brug for hjælp?

Hvis du har brug for hjælp til Akasa Galileo A-ITX54-M1BV2 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Computertaske Akasa Manualer

Akasa Galileo A-ITX52-M1BV2 Manual

16 December 2025

Akasa Euler A-ITX56-M1B Manual

16 December 2025

Akasa Galileo A-ITX54-M1BV2 Manual

16 December 2025

Akasa Compact AK-PE200-01 Manual

16 December 2025

Akasa Maxwell A-ITX48-M2B Manual

16 December 2025

Akasa Apache A-ATX08-A1B Manual

16 December 2025

Akasa Euler A-ITX10-M1B Manual

16 December 2025

Akasa Venom A-ATX03 Manual

16 December 2025

Akasa Freedom X2 Manual

12 Oktober 2025

Akasa Newton S7 Manual

8 April 2025

Computertaske Manualer

Nyeste Computertaske Manualer

Silverstone FARA B1 V2 Manual

17 December 2025

Silverstone FARA 513 Manual

17 December 2025

Silverstone HB01 Manual

17 December 2025

Silverstone FARA 312 Manual

16 December 2025

Silverstone FARA 311 Manual

16 December 2025

Silverstone SETA H1 Manual

16 December 2025

Silverstone ALTA F1 Manual

16 December 2025

Silverstone FARA R1 V2 Manual

16 December 2025

Silverstone SETA H2M Manual

16 December 2025

Energy Sistem Tower 8 G2 Manual

11 December 2025
