Side 1/2

44 1

Ontdek het volledige ArtSound aanbod

op www.artsound.be

Ook verkrijgbaar in deze serie ...

Cette gamme comprend également ...

This range also includes ...

Découvrez la gamme ArtSound

complète sur www.artsound.be

Discover the complete ArtSound

range at www.artsound.be

Art_Sound

sa House of Music nv

Ronse, Belgium

www.artsound.be

Tel. +32 9 380 81 80 - Fax. +32 9 386 12 35

info@artsound.be

Geachte klant, bedankt en proﬁ ciat met de aankoop van uw luidspreker(s).

Gelieve deze instructies aandachtig te lezen en ze te bewaren.

Cher client, merci d'avoir acheté ces enceintes.

Veuillez lire attentivement ces instructions et les conserver.

Dear Customer, congratulations on the purchase of your loudspeaker(s).

Please read these instructions carefully and keep them for future reference.

Installation (ﬁ g 2 pag.2)

1 Retirez l’enceinte de sa boîte. La boîte contient un

gabarit. Regardez quelle ligne du gabarit il vous faut

et découpez-en la partie intérieure. Ne jetez pas

celle-ci : vous en aurez besoin plus tard ! Tracez au

crayon le contour de l’emplacement où vous allez

installer l’enceinte.

2 Percez un ou plusieurs trous sur l’intérieur du

contour tracé au crayon. Si l’enceinte est carrée ou

rectangulaire, il est plus pratique de percer quatre

trous. Si elle est ronde, un trou sera sufﬁ sant.

3 Faites une découpe à la scie sauteuse sur le contour

pour former un beau trou rond, carré ou rectangu-

laire.

4 Raccordez le câble d’enceinte. Respectez la pola-

rité indiquée. N’oubliez pas de le faire. Sinon, vous

devrez le retirer plus tard !

5 Placez l’enceinte dans le trou. Serrez les vis.

6 Utilisez les bouchons aﬁ n de cacher les vises.

Problèmes

Pour tout problème, contactez votre revendeur agréé,

qui vous posera quelques questions précises. Pour pré-

parer votre appel, vous pouvez déjà vériﬁ er les points

suivants :

• Vous n'entendez plus rien, autrement dit, l'enceinte

ne fonctionne plus ou ne diffuse plus que les graves

ou les aigus.

• L'autre enceinte fonctionne-t-elle encore ? Ou sont-

elles toutes les deux défectueuses ? Dans ce cas,

mieux vaut vériﬁ er votre ampliﬁ cateur.

• L'enceinte/les enceintes émet(tent) des craque-

ments.

• Si vous enfoncez légèrement le moteur de l'enceinte

(woofer), celui-ci frotte-t-il ?

De la sorte, votre revendeur saura dans quelle direction

s'orienter pour poser son diagnostic. Merci de votre

collaboration.

Garantie

2 ans à partir de la date d'achat, dans le cadre d'une

utilisation normale. Les conditions de la facture s'ap-

pliquent.

MDC64

MDC6

DC84

Technische ﬁ che

• systeem: voice coil

• woofer: 6,5” polypropyleen

carbon cone

• tweeter: dual cone

• max. vermogen: 100 W

• gevoeligheid: 86 dB

• impedantie: 8 Ω

• frequentiebereik: 95 Hz - 20 kHz

• afmetingen uitsnit (Ø): 133 mm

• afmetingen (Ø x d): 180 x 83 mm

• gewicht per stuk: 1 kg

• behuizing: ABS

• kleur: wit

• extra: waterproof

Fiche technique

• système : bobine vocale

• woofer : 6,5” cône carbone

polypropylène

• tweeter : double cône

• puissance max. : 100 W

• sensibilité : 86 dB

• impédance : 8 Ω

• plage de fréquences :

95 Hz - 20 kHz

• dim. de découpe (Ø) : 133 mm

• dimensions (Ø x d) : 180 x 83 mm

• poids par pièce : 1 kg

• boîtier : ABS

• coleur : blanc

• compléments : waterproof

Technical speciﬁ cations

• system : voice coil

• woofer : 6,5” polypropyleen

carbon cone

• tweeter : dual cone

• max. power : 100W

• sensitivity : 86dB

• impedance : 8Ω

• frequency range : 95Hz - 20kHz

• dimensions cut-out (Ø) : 133mm

• dimensions (Ø x d) : 180 x 83mm

• weight / piece : 1kg

• housing : ABS

• colour : white

• extra : waterproof

133 180 83

180 133

Downloaded from www.vandenborre.be

2 32 3

NL EN

Montage (ﬁ g 2 pag.2)

1 Haal de inbouwluidspreker uit zijn doos. In de doos

vind je een sjabloon. Kijk goed welke lijn van de

sjabloon je nodig hebt, en knip het binnenste er dan

uit. Gooi het binnenste niet weg, je hebt het later nog

nodig! Teken met een potlood af langs de rand, op de

plaats waar je de luidspreker wil monteren.

2 Boor een of meerdere gaatjes langs de binnenrand van

de potloodlijn. Bij een vierkante of rechthoekige luid-

spreker is het handiger vier gaatjes te boren, bij een

ronde is één gaatje voldoende.

3 Zaag met de decoupeerzaag langs de rand, zodat er

een mooi rond, vierkant of rechthoekig gat overblijft.

4 Sluit de luidsprekerkabel aan. Respecteer hierbij de

aangewezen polariteit. Vergeet dit niet, anders moet je

hem er straks weer uithalen!

5 Stop de inbouwluidspreker in het gat. Draai de schroe-

ven vast.

6 Maak gebruik van de meegeleverde afdekdopjes om te

vijzen te verbergen.

Problemen

Bij problemen neemt u contact op met uw erkende dealer

die u een aantal gerichte vragen zal stellen. Als voorbe-

reiding kunt u alvast deze dingen nagaan:

• U hoort niks meer, m.a.w. de luidspreker speelt niet

meer, of geeft enkel nog de lage of hoge tonen weer.

• Speelt de andere luidspreker nog? Of zijn ze beide

stuk? In dit geval kijkt u best uw versterker na.

• De luidspreker(s) kraakt (kraken).

• Als u de luidspreker driver (woofer) zachtjes indrukt,

schuurt deze of niet?

Op die manier kan u uw dealer gericht verder helpen bij

het stellen van de diagnose. Dank voor uw medewerking.

Troubleshooting

Should you experience problems, please contact your

certiﬁ ed dealer. He or she will ask you several speciﬁ c

questions. In order to be able to answer these questions,

please check the following in advance:

• You can’t hear any sound; in other words, the loud-

speaker is either no longer producing sound, or is only

playing the high or low tones.

• Is the other loudspeaker still producing sound? Or are

both of them defective? If so, it is best to check your

ampliﬁ er.

• The loudspeaker(s) is (are) cracking.

• If you lightly press the loudspeaker driver (woofer), is

there any friction?

If you know the answers to these questions in advance,

your dealer will be better able to help you in diagnosing

the problem. Thank you in advance for your cooperation.

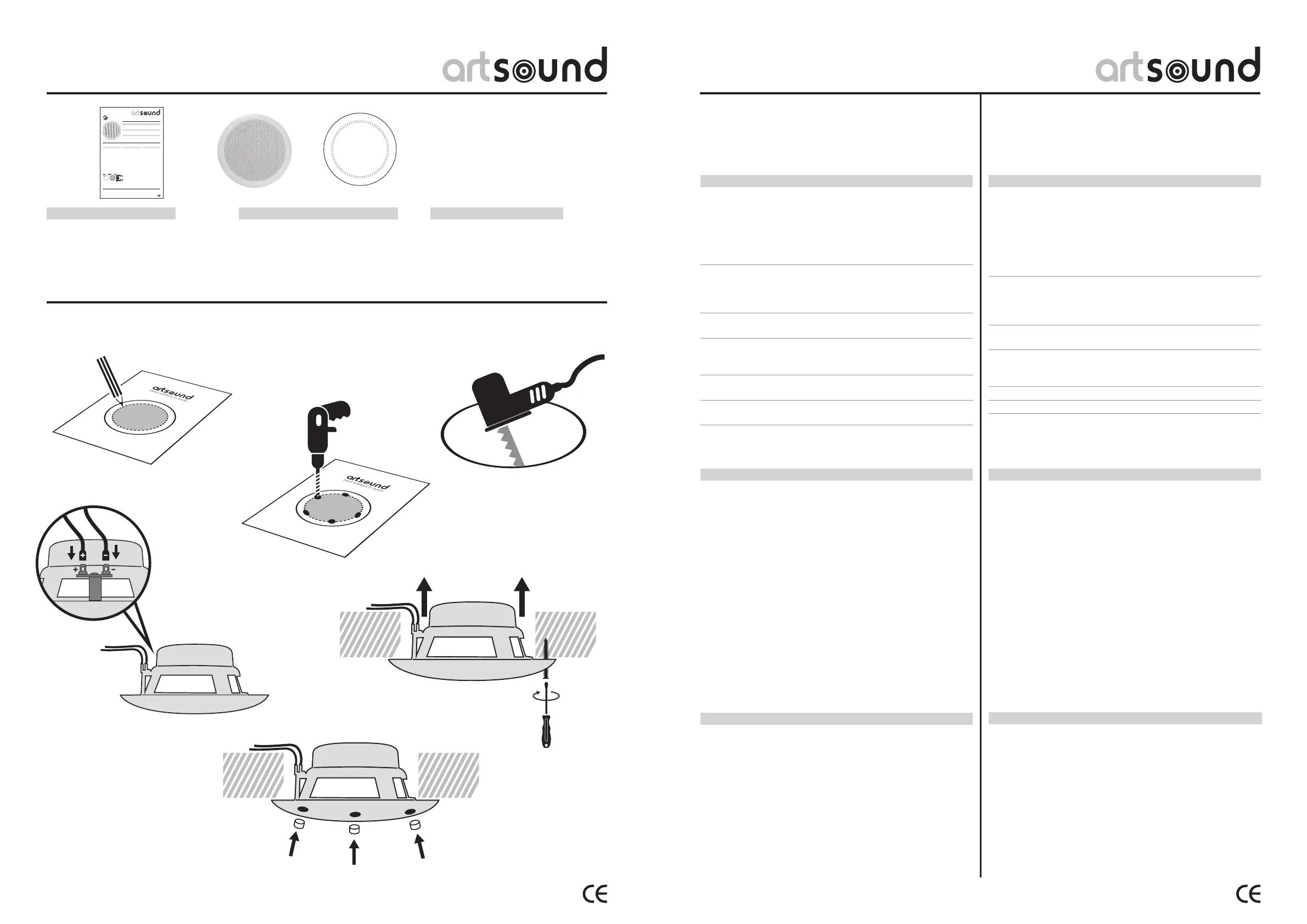

Installation (ﬁ g 2 pag.2)

1 Remove the inwall speaker from the box. In the box,

you will ﬁnd a stencil. Check carefully to make sure

which line on the stencil you need, and cut the inside

of this out. Do not discard this inside piece; you will

need it again later! Hold the stencil to the spot where

you want to mount the loudspeaker, and using the

pencil, draw an outline along the edge of the stencil.

2 Drill one or more holes along the inside edge of the

pencilled-in line. For square or rectangular speak-

ers, it is easier to drill four holes, whereas for a round

speaker one hole is sufﬁcient.

3 Using the jig saw, saw along the edge so that you are

left with a nice, round, square or rectangular hole.

4 Connect the loudspeaker cable. Observe the proper

polarity. If you forget to do this, you will have to

remove it again later!

5 Place the inwall speaker in the hole. Tighten the screws.

6 Put the caps in order to hide the screws.

Inhoud verpakking

Contenu de l’emballage

Packaging contents

• Handleiding

• 2 luidsprekers

• Installatie / schilder sjabloon

• 2 x 4 kunststof afdekdopjes

• Notice d'utilisation

• 2 enceintes

• Gabarit d'installation /

de peinture

• 2x 4 bouchons

• Manual

• 2 loudspeakers

• Installation / Painting template

• 2x 4 cover caps

Fig 1

Fig 2

(Pictures may differ from the models in the box.)

Garantie

2 jaar na aankoop datum bij normaal gebruik.

Factuurvoorwaarden zijn van toepassing.

Warranty

2 years after date of purchase for normal use.

Invoice terms and conditions apply.

MDC64

sa House of Music nv

Ronse, Belgium

www.artsound.be

Tel. +32 9 380 81 80 - Fax. +32 9 386 12 35

info@artsound.be

Geachte klant, bedankt en proﬁ ciat met de aankoop van uw luidspreker(s).

Gelieve deze instructies aandachtig te lezen en ze te bewaren.

Cher client, merci d'avoir acheté ces enceintes.

Veuillez lire attentivement ces instructions et les conserver.

Dear Customer, congratulations on the purchase of your loudspeaker(s).

Please read these instructions carefully and keep them for future reference.

MDC64

Technische ﬁ che

• systeem: voice coil

• woofer: 6,5” polypropyleen

carbon cone

• tweeter: dual cone

• max. vermogen: 100 W

• gevoeligheid: 86 dB

• impedantie: 8 Ω

• frequentiebereik: 95 Hz - 20 kHz

• afmetingen uitsnit (Ø): 177 mm

• afmetingen (Ø x d): 180 x 80 mm

• gewicht per stuk: 1 kg

• behuizing: ABS

• kleur: wit

• extra: waterproof

Fiche technique

• système : bobine vocale

• woofer : 6,5” cône carbone

polypropylène

• tweeter : double cône

• puissance max. : 100 W

• sensibilité : 86 dB

• impédance : 8 Ω

• plage de fréquences :

95 Hz - 20 kHz

• dim. de découpe (Ø) : 177 mm

• dimensions (Ø x d) : 180 x 80 mm

• poids par pièce : 1 kg

• boîtier : ABS

• coleur : blanc

• compléments : waterproof

Technical speciﬁ cations

• system : voice coil

• woofer : 6,5” polypropyleen

carbon cone

• tweeter : dual cone

• max. power : 100W

• sensitivity : 86dB

• impedance : 8Ω

• frequency range : 95Hz - 20kHz

• dimensions cut-out (Ø) : 177mm

• dimensions (Ø x d) : 180 x 80mm

• weight / piece : 1kg

• housing : ABS

• colour : white

• extra : waterproof

177 180 80

180 177

MDC64













Downloaded from www.vandenborre.be

Produkt Specifikationer

Mærke:	Artsound
Kategori:	Ikke kategoriseret
Model:	MDC64
Type:	I væggen/på væggen/i loftet højttalere
Vægt:	2000 g
Produktfarve:	Hvid
Udgangseffekt (RMS):	50 W
Dimensioner (BxDxH):	177 x 80 x 177 mm
Frekvensområde:	95 - 20000 Hz
Impedens:	8 ohm (Ω)
Lyd-output kanaler:	2.0 kanaler
Diskanthøjttaler:	Ingen
Peak Music-Udgangseffekt (PMPO):	100 W
Sensitivitet:	86 dB
Højttalere:	2
Woofer diameter:	165.1 mm
