Side 1/20

Strada Regina Km 3,5 • I 62018 Potenza Picena (MC) • Tel.0733/870.870 • Fax 0733/870.880 • http://www.audison.com

PRINTED IN ITALY - Cod. 10123300

Power measures taken according to audison standard 1995 edition.

- 12 VDC and 13.8 VDC

- 1 KHz or Cut off crossover frequency

- 0.3 % THD

- Tolerance +10 %; -5 %

- Continuous power given by RMS Voltage measured on resistive load

- The amplifier power clasification is made upon nominal 12 Volts battery voltate

at 4 Ohms load with all channels in function.

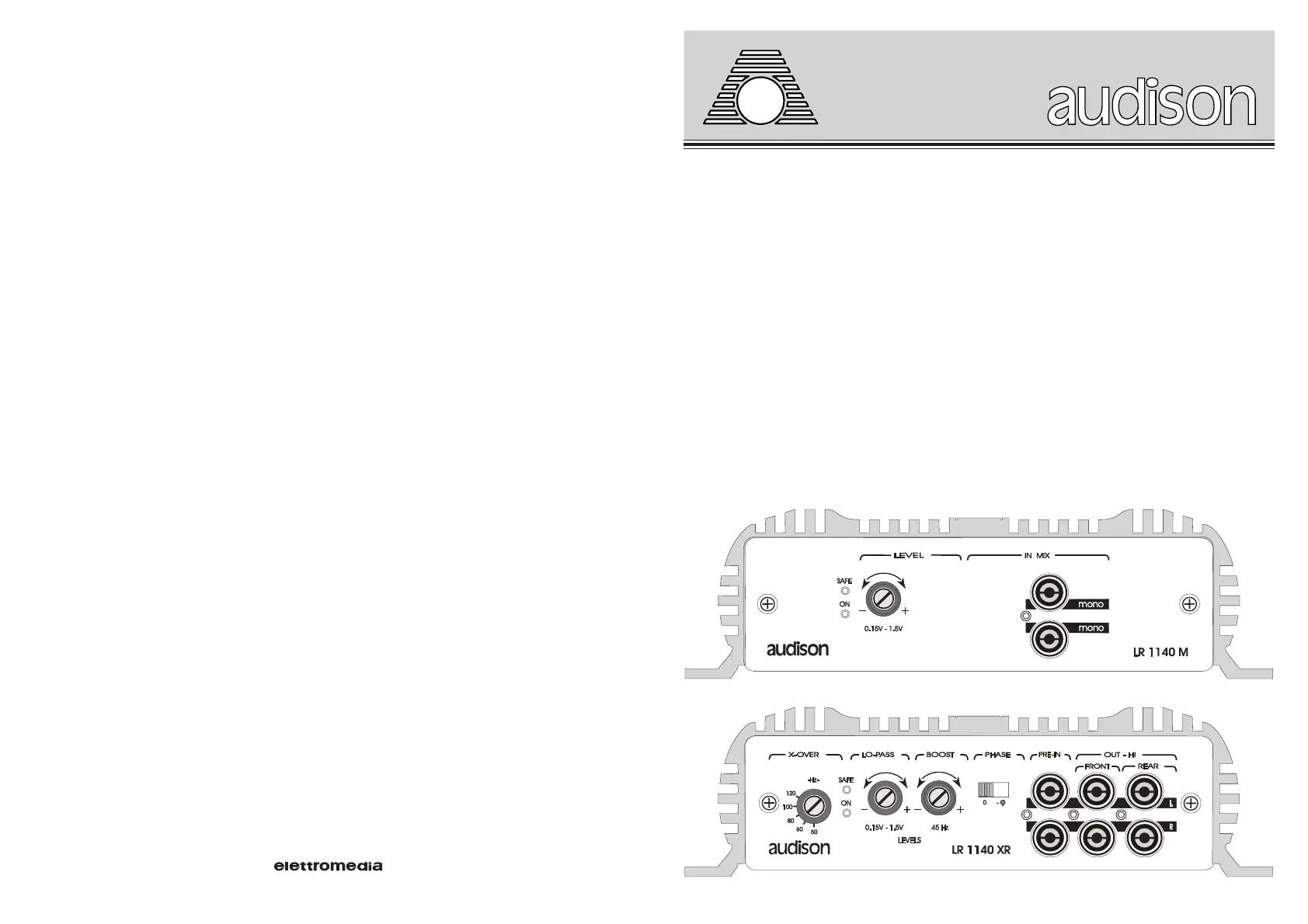

MANUALE DI SERVIZIO

LR 180 XR

LR 1140 XR

LR 180 M

LR 1140 M

MANUAL D'ASSISTANCE

BEDIENUNGSANLEITUNG

OWNER'S MANUAL

Amplificatore di potenza per auto Auto Hi Fi Endstufen

Car power amplifier Amplificateur de puissance pour l'automobile

LR 180 XR - LR 1140 XR

Supercurrent

ITALIANO

CARATTERISTICHE

Supercurrent series: LR 180 M, LR 1140 M, LR 180 XR, LR 1140 XR. Amplificatori ad un canale

di dimensioni compatte e dalle eccellenti caratteristiche musicali.

I modelli LR 180 M ed LR 1140 M sono a larga banda, quindi adatti per impianti DUAL MONO

o come piloti di SUBWOOFERS mono qualora sia previsto un CROSSOVER elettronico esterno.

I modelli LR 180 XR ed LR 1140 XR sono provvisti di un CROSSOVER elettronico interno e

quindi specializzati per il pilotaggio di SUBWOOFERS.

I tratti fondamentali della sofisticata circuitazione sono: stadi “FRONT END” realizzati con due

stadi differenziali complementari polarizzati con due generatori di corrente costante a basso

rumore. La configurazione dello stadio finale è costituita da una tripletta invertita a simmetria

complementare pura; il finale di potenza è realizzato da un parallelo di transistors con capacità in

corrente pari a 15 Ampere ciascuno.

L'alimentazione PWM a MOSFET è stato particolarmente progettato per fornire elevate correnti

agli stadi di amplificazione. Queste caratteristiche consentono grandi capacità di pilotare carichi

molto bassi ed infatti questa serie di amplificatori è stata denominato Supercurrent per l'agevole

facilità nel pilotare carichi con impedenza nominale di 1 Ohm. Naturalmente trattandosi di

amplificatori di dimensioni molto compatte relativamente alle prestazioni fornite, qualora

l'utilizzo ne preveda il funzionamento su carichi molto bassi, nell'installazione è opportuno

scegliere un luogo ben aerato o, se occorre una ventola di raffreddamento in prossimità

dell'apparecchio onde evitare eccessivi surriscaldamenti.

PRECAUZIONI

· Per un buon funzionamento dell'apparecchio è importante accertarsi che la temperatura nel luogo dove

esso è installato sia compresa tra 0°C e 55°C.

· Il luogo prescelto per l'installazione deve essere ben ventilato ed asciutto.

· La tensione di alimentazione è di 12Vcc con negativo a massa. Accertarsi che le caratteristiche

dell'impianto elettrico del veicolo siano adatte per questo apparecchio.

· Per una maggiore sicurezza di guida si consiglia l'ascolto ad un livello tale da non coprire i suoni

provenienti dall'esterno dell'auto.

INSTALLAZIONE

Il fissaggio si effettua mediante il serraggio nelle apposite sedi delle 4 viti e relativi distanziali in

dotazione. Per un'ottima riuscita dell'impianto si consiglia di usare i prodotti della linea audison cable

che comprendono: cavi di alimentazione, di segnale, per altoparlanti, connettori RCA e tutti gli

accessori per il completamento del cablaggio.

AVVERTENZE

· INGRESSI: Nell'eventualità che il radioriproduttore non avesse in comune la massa di uscita con

il telaio si dovrà collegare la calza del cavo schermato con il telaio del radioriproduttore.

· USCITE: Non collegare in alcun caso tra loro oppure a massa le uscite -R e -L. Nel caso si utilizzi

un filtro crossover accertarsi che esso non abbia la massa in comune tra i canali.

· REGOLAZIONI: Nel caso si udissero fenomeni di saturazione a livelli di volume non elevato,

significa che il segnale esce distorto dal radioriproduttore. Portare il controllo di volume del

radioriproduttore verso un livello più basso fino alla scomparsa della distorsione. Regolare

successivamente i livelli di taratura dell'amplificatore fino ad udire lievi fenomeni di saturazione.

LR 270

LR 1140 MLR 1140 M

SUBWOOFERS

LEFT

PRE OUT

REAR

LR 270

LR 1140 M

MORE THAN 1000 WATTS WITH ELECTRONIC CROSSOVERS AND FADER

LR 270

LR 270 LR 1140 M

PRE OUT

FRONT

LR 270

HI-PASS

FRONT-LEFT

SUBWOOFERS

RIGHT

BRIDGE

270 W - 4 Ohm

HI-PASS

REAR

MONO

285 W - 2 Ohm

MONO

285 W - 2 Ohm

LR 270 LR 1140 M

POWER IN

L R L R L R L R

INPUT LO-PASS HI-PASS HI-REAR

HI-PASS

FRONT-RIGHT

STEREO

75+75 W - 4 Ohm

BRIDGE

270 W - 4 Ohm

LXR2 SXR2
