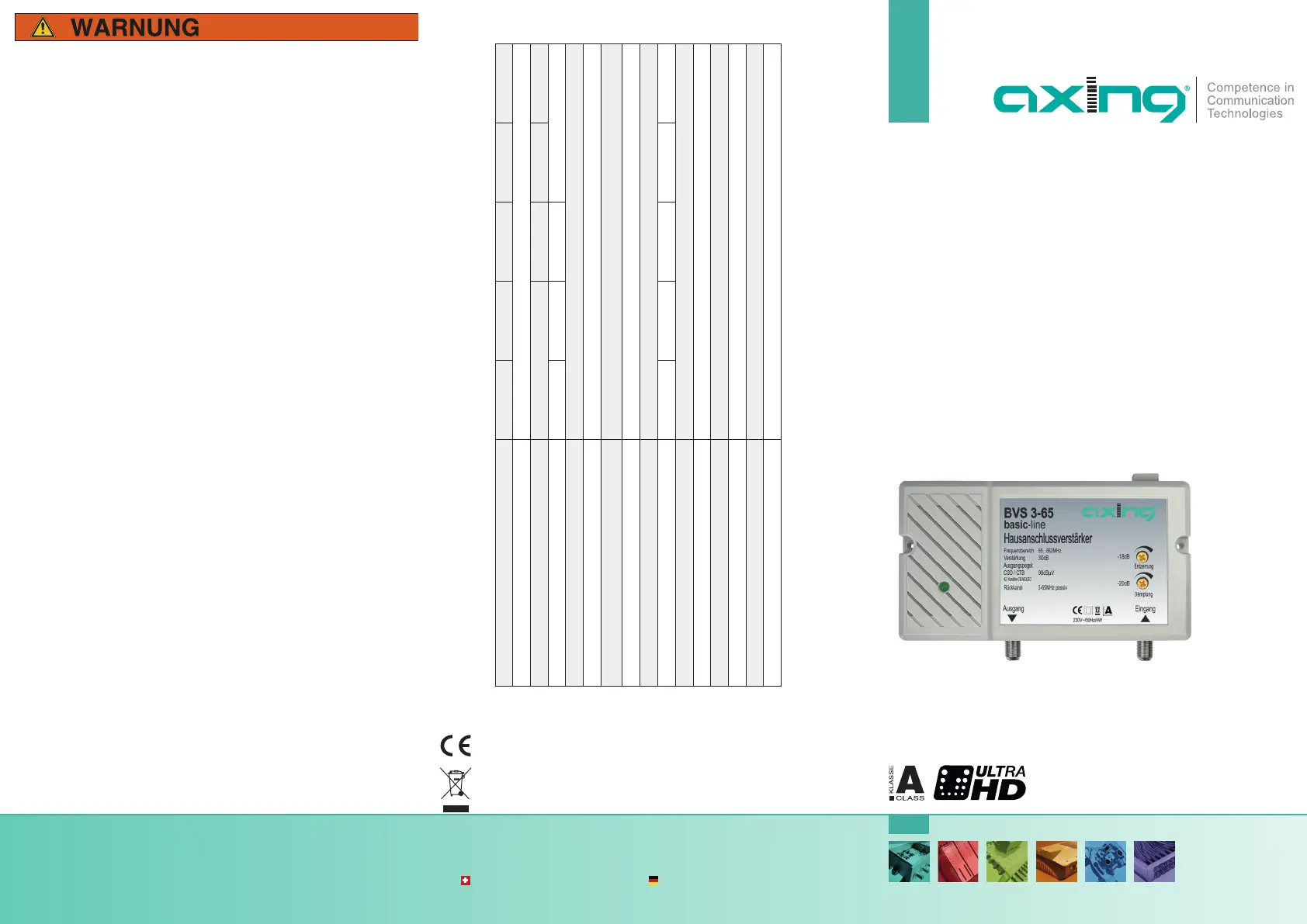

Side 1/4

Hersteller

AXING AG

Gewerbehaus Moskau

8262 Ramsen

EWR-Kontaktadresse

Bechler GmbH

Am Rebberg 44

78239 Rielasingen

Stand 2018-01-10

Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer

vorbehalten.

Sicherheitshinweise:

 Die Installation des Geräts und Reparaturen am Gerät sind ausschließlich

vom Fachmann unter Beachtung der geltenden VDE-Richtlinien

durchzuführen. Bei nicht fachgerechter Installation und Inbetriebnahme

wird keine Haftung übernommen.

 Vor Öffnen des Gerätes Netzstecker ziehen bzw. Stromzuführung

entfernen, andernfalls besteht Lebensgefahr. Dies gilt auch, wenn Sie das

Gerät reinigen oder an den Anschlüssen arbeiten.

 Verwenden Sie nur das am Gerät angeschlossene Netzkabel. Es dürfen

am Netzkabel auf keinen Fall Teile ausgetauscht oder Veränderungen

vorgenommen werden. Es besteht sonst Lebensgefahr, für die keine

Haftung übernommen wird.

 Sofern eine austauschbare Sicherung vorhanden ist, ist vor dem Wechsel

der Sicherung der Netzstecker zu ziehen. Defekte Sicherungen nur durch

normgerechte Sicherungen des gleichen Nennwertes ersetzen.

 Das Gerät darf nur in trockenen Räumen betrieben werden. In feuchten

Räumen oder im Freien besteht die Gefahr von Kurzschlüssen (Achtung:

Brandgefahr) oder elektrischem Schlägen (Achtung: Lebensgefahr).

 Planen Sie den Montage- bzw. Aufstellort so, dass Sie in

Gefahrensituationen den Netzstecker leicht erreichen und aus

der Steckdose ziehen können. Wählen Sie den Montage- bzw.

Aufstellort so, dass Kinder nicht unbeaufsichtigt am Gerät und dessen

Anschlüssen spielen können. Der Montage- bzw. Aufstellort muss

eine sichere Verlegung aller angeschlossenen Kabel ermöglichen.

Stromversorgungskabel sowie Zuführungskabel dürfen nicht durch

irgendwelche Gegenstände beschädigt oder gequetscht werden.

 Wählen Sie einen Montage- bzw. Aufstellungsort, an dem unter keinen

Umständen Flüssigkeiten oder Gegenstände in das Gerät gelangen

können (z. B. Kondenswasser, Dachundichtigkeiten, Gießwasser etc.)

 Setzen Sie das Gerät niemals direkter Sonneneinstrahlung aus und

vermeiden Sie die direkte Nähe von Wärrmequellen (z. B. Heizkörper,

andere Elektrogeräte, Kamin etc.) Bei Geräten, die Kühlkörper oder

Lüftungsschlitze haben, muss daher unbedingt darauf geachtet werden,

dass diese keinesfalls abgedeckt oder verbaut werden. Sorgen Sie

außerdem für eine großzügig bemessene Luftzirkulation um das Gerät.

Damit verhindern Sie mögliche Schäden am Gerät sowie Brandgefahr

durch Überhitzung. Achten Sie unbedingt darauf, dass Kabel nicht in die

Nähe von Wärmequellen (z.B. Heizkörper, andere Elektrogeräte, Kamin

etc.) kommen.

BVS 2-01 | BVS 2-02

BVS 2-65

BVS 3-01 | BVS 3-65

basic-line

CATV-Verstärker

Betriebsanleitung

Technische Daten:

Artikel BVS 2-01 BVS 2-02 BVS 2-65 BVS 3-01 BVS 3-65

EMV gemäß EN 50083-2, Klasse A

Downstream-Frequenzbereich 47…862 MHz 85…862 MHz 47…862 MHz 85…862 MHz

Downstream-Verstärkung 25 dB 25 dB 25 dB 30 dB

Downstream-Dämpfung: stufenloser Pegelsteller 0…20 dB

Downstream-Entzerrung: stufenloser Pegelsteller 0…18 dB

Downstream-Rückﬂussdämpfung

≤ 7 dB

Downstream-Rauschmaß typ

≥ 14 (-1,5 dB/Okt. jedoch ≥ 10 dB)

Max. Downstream-Ausgangspegel CSO/CTB

98 dBµV

Upstream-Frequenzbereich – 5…30 MHz

5…65 MHz

5…30 MHz

5…65 MHz

Netzteil 230 V~ / 50 Hz

Leistungsaufnahme 6 W

Umgebungstemperaturbereich (gemäß EN 60065) -20…+50°C

Potentialausgleichanschluss

4 mm²

Maße (B × H × T) ca. 160 × 100 × 45 mm

Schutzklasse IP 20

CENELEC Raster, 41/42 ch. 60dB IMA

Dadurch kein VHF I im Vorwärtsweg möglich

Hiermit erklärt die AXING AG, dass die gekennzeichneten Produkte den

geltetenden Richtlinien entsprechen. Sie ﬁnden die vollständige EU-

Konformitätserklärung zum Download indem Sie auf www.axing.com im

Suchfeld den Artikel eingeben.

WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht

mit dem Restmüll, sondern separat entsorgen.

Verwendungsbereich:

Die Geräte sind ausschließlich für den Einsatz zum Verstärken sowie Verteilen

von Radio- und Fernsehsignalen im Haus geeignet! Wird das Gerät für andere

Einsätze verwendet, wird keine Garantie übernommen!

Die Abbildungen zeigen Anwendungsbeispiele für die Verteilung in

Sternstruktur (1) bzw. Baumstruktur (2).

Potentialausgleich und Montage:

Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr),

müssen die Geräte gemäß EN 60728-11 am Potentialausgleich angeschlossen

werden.

 Verwenden Sie den Potenzialausgleichsanschluss am Gerät (3).

 Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschlie-

ßen, verwenden Sie z. B. Erdungsblöcke CFA oder Erdungswinkel QEW am

Eingang und Ausgang des Verstärkers.

 Verwenden Sie die dem Gerät beiliegenden Montageschrauben und die

Montagelöcher an den Geräten (4).

HF-Anschluss:

 Schließen Sie den Eingang des Verstärkers am Hausübergabepunkt an.

Verbinden Sie den Ausgang des Verstärkers mit Ihrer Hausverteilung.

 Verwenden Sie hierfür ein hochgeschirmtes Koaxialkabel mit einem

F- Anschlussstecker. Passende Kabel und Stecker ﬁnden Sie im aktuellen

AXING-Katalog oder unter www.axing.com

Einstellungen:

 Bei Verstärkern, die mit Pegelstellern ausgestattet sind (5), können Sie die

Entzerrung und Dämpfung auf Ihre Installation anpassen.

4 3

Produkt Specifikationer

Mærke:	Axing
Kategori:	TV signal booster
Model:	BVS002021
Kode for international beskyttelse (IP):	IP20
Bredde:	160 mm
Dybde:	45 mm
Højde:	100 mm
Produktfarve:	Hvid
Strømforbrug (typisk):	6 W
Driftstemperatur (T-T):	-20 - 50 °C
Certificering:	CE
Strømkilde type:	Vekselstrøm
Indgangsspænding:	230 V
Stik:	F
Indgangsfrekvens:	50 Hz
Porte, antal:	1
Frekvensområde (fremføringsvej):	47 - 862 MHz
Støjtal:	14 dB
Forstærkning (fremføringsvej):	25 dB
