Hersteller

AXING AG

Gewerbehaus Moskau

8262 Ramsen

EWR-Kontaktadresse

Bechler GmbH

Am Rebberg 44

78239 Rielasingen

Stand 2018-01-11

Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer

vorbehalten.

Sicherheitshinweise:

 Die Installation des Geräts und Reparaturen am Gerät sind ausschließlich

vom Fachmann unter Beachtung der geltenden VDE-Richtlinien

durchzuführen. Bei nicht fachgerechter Installation und Inbetriebnahme

wird keine Haftung übernommen.

 Vor Öffnen des Gerätes Netzstecker ziehen bzw. Stromzuführung

entfernen, andernfalls besteht Lebensgefahr. Dies gilt auch, wenn Sie das

Gerät reinigen oder an den Anschlüssen arbeiten.

 Verwenden Sie nur das am Gerät angeschlossene Netzkabel. Es dürfen

am Netzkabel auf keinen Fall Teile ausgetauscht oder Veränderungen

vorgenommen werden. Es besteht sonst Lebensgefahr, für die keine

Haftung übernommen wird.

 Sofern eine austauschbare Sicherung vorhanden ist, ist vor dem Wechsel

der Sicherung der Netzstecker zu ziehen. Defekte Sicherungen nur durch

normgerechte Sicherungen des gleichen Nennwertes ersetzen.

 Das Gerät darf nur in trockenen Räumen betrieben werden. In feuchten

Räumen oder im Freien besteht die Gefahr von Kurzschlüssen (Achtung:

Brandgefahr) oder elektrischem Schlägen (Achtung: Lebensgefahr).

 Planen Sie den Montage- bzw. Aufstellort so, dass Sie in

Gefahrensituationen den Netzstecker leicht erreichen und aus

der Steckdose ziehen können. Wählen Sie den Montage- bzw.

Aufstellort so, dass Kinder nicht unbeaufsichtigt am Gerät und dessen

Anschlüssen spielen können. Der Montage- bzw. Aufstellort muss

eine sichere Verlegung aller angeschlossenen Kabel ermöglichen.

Stromversorgungskabel sowie Zuführungskabel dürfen nicht durch

irgendwelche Gegenstände beschädigt oder gequetscht werden.

 Wählen Sie einen Montage- bzw. Aufstellungsort, an dem unter keinen

Umständen Flüssigkeiten oder Gegenstände in das Gerät gelangen

können (z. B. Kondenswasser, Dachundichtigkeiten, Gießwasser etc.)

 Setzen Sie das Gerät niemals direkter Sonneneinstrahlung aus und

vermeiden Sie die direkte Nähe von Wärrmequellen (z. B. Heizkörper,

andere Elektrogeräte, Kamin etc.) Bei Geräten, die Kühlkörper oder

Lüftungsschlitze haben, muss daher unbedingt darauf geachtet werden,

dass diese keinesfalls abgedeckt oder verbaut werden. Sorgen Sie

außerdem für eine großzügig bemessene Luftzirkulation um das Gerät.

Damit verhindern Sie mögliche Schäden am Gerät sowie Brandgefahr

durch Überhitzung. Achten Sie unbedingt darauf, dass Kabel nicht in die

Nähe von Wärmequellen (z.B. Heizkörper, andere Elektrogeräte, Kamin

etc.) kommen.

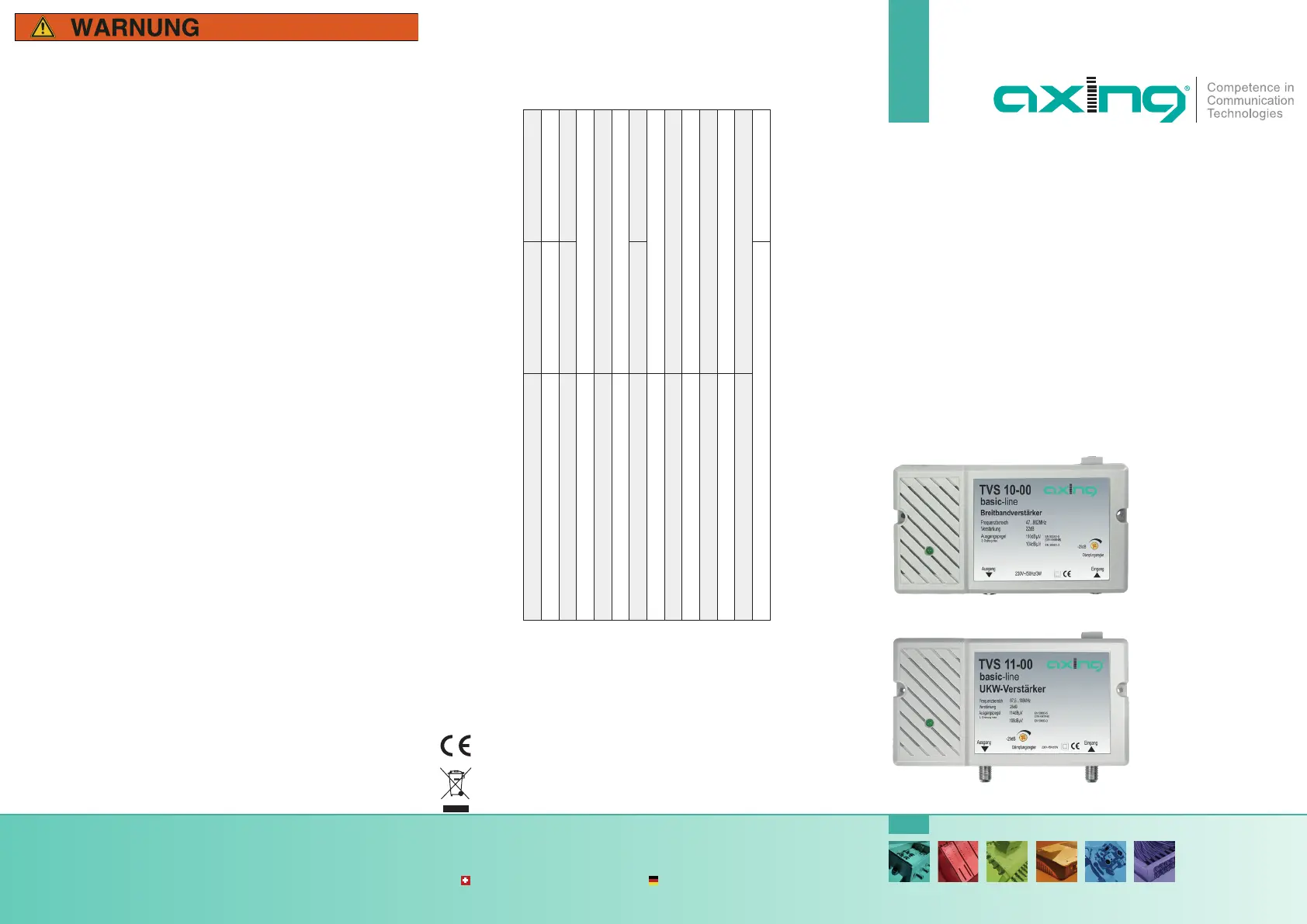

TVS 10-00

TVS 11-00

basic-line

Breitbandverstärker

FM-Verstärker

Betriebsanleitung

Technische Daten:

Artikel

TVS 10-00 TVS 11-00

Frequenzbereich 47…862 MHz 87,5…108 MHz

Verstärkung 22 dB 25 dB

Dämpfung, einstellbar 20 dB

Rauschmaß ≤ 7 dB

Max. Ausgangspegel (3rd order max.

)

108 dBµV

HF-Anschlüsse IEC F

Integriertes Netzteil 230 V~ / 50 Hz

Leistungsaufnahme 3 W

Umgebungstemperaturbereich (gemäß EN 60065) -20…+50°C

Potentialausgleichanschluss 4 mm²

Maße (B × H × T) ca. 160 × 100 × 45 mm

Schutzklasse IP 20

EN50083-3 60dB KMA

Hiermit erklärt die AXING AG, dass die gekennzeichneten Produkte den

geltetenden Richtlinien entsprechen. Sie ﬁnden die vollständige EU-

Konformitätserklärung zum Download indem Sie auf www.axing.com im

Suchfeld den Artikel eingeben.

WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht

mit dem Restmüll, sondern separat entsorgen.

Verwendungsbereich:

Die Geräte sind ausschließlich für den Einsatz zum Verstärken sowie Verteilen

von Radio- und Fernsehsignalen im Haus geeignet! Wird das Gerät für andere

Einsätze verwendet, wird keine Garantie übernommen!

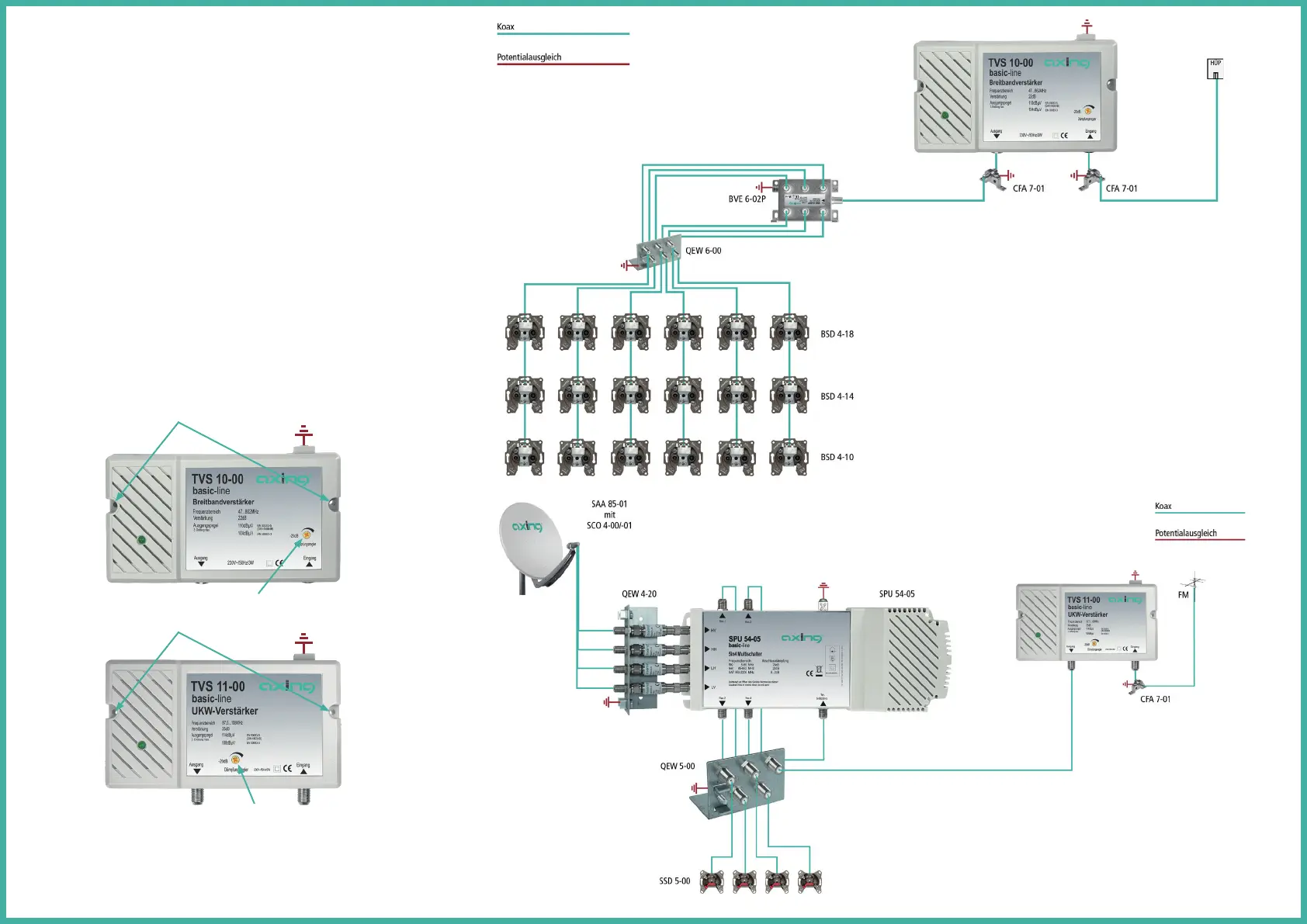

Die Abbildungen zeigen Anwendungsbeispiele für die Verteilung in

Sternstruktur (1) bzw. Baumstruktur (2) bzw. für die Einspeisung von UKW-

Signalen in einen Multischalter (3).

Potentialausgleich und Montage:

Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr),

müssen die Geräte gemäß EN 60728-11 am Potentialausgleich angeschlossen

werden.

 Verwenden Sie den Potenzialausgleichsanschluss am Gerät (5).

 Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen,

verwenden Sie z. B. Erdungsblöcke CFA 7-01 am Eingang und Ausgang des

Verstärkers.

 Verwenden Sie die dem Gerät beiliegenden Montageschrauben und die

Montagelöcher an den Geräten (6).

HF-Anschluss:

 Schließen Sie den Eingang des TVS 10-00 am Hausübergabepunkt

an. Verbinden Sie den Ausgang des Verstärkers mit den verwendeten

Antennensteckdosen oder Abzweigern/Verteilern.

 Schließen Sie den Eingang des TVS 11-00 an einer UKW-Antenne an.

Verbinden Sie den Ausgang des Verstärkers mit den nachfolgenden

Geräten oder Komponenten wie z. B. Einspeiseweichen,

 Verwenden Sie hierfür hochgeschirmte Koaxialkabel mit IEC- bzw. F-

Anschlusssteckern. Passende Kabel und Stecker ﬁnden Sie im aktuellen

AXING-Katalog oder unter www.axing.com.

Pegeleinstellungen:

Den Eingangspegel können Sie am Dämpfungsregler (7) einstellen.

6 5

Produkt Specifikationer

Mærke:	Axing
Kategori:	TV signal booster
Model:	TVS 11-00
Kode for international beskyttelse (IP):	IP20
Bredde:	160 mm
Dybde:	45 mm
Højde:	100 mm
Produktfarve:	Grå
Strømforbrug (typisk):	3 W
Antal:	1
Frekvensområde:	87.5 - 108 MHz
Strømkilde type:	Vekselstrøm
Stik:	F
Forstærkning:	25 dB
Porte, antal:	2
