BVS 20-00 | 20-46/47

premium-line

CATV-Verstärker

Betriebsanleitung

Sicherheitshinweise:

Die Installation des Gerätes und Reparaturen am Gerät sind

ausschließlich vom Fachmann unter Beachtung der geltenden VDE-

Richtlinien durchzuführen. Bei nicht fachgerechter Installation und

Inbetriebnahme wird keine Haftung übernommen.

Vor Öffnen des Gerätes Netzstecker ziehen bzw. Stromzuführung

entfernen, andernfalls besteht Lebensgefahr. Dies gilt auch, wenn Sie

das Gerät reinigen oder an den Anschlüssen arbeiten.

Verwenden Sie nur das am Gerät angeschlossene Netzkabel. Es dürfen

am Netzkabel auf keinen Fall Teile ausgetauscht oder Veränderungen

vorgenommen werden. Es besteht sonst Lebensgefahr, für die keine

Haftung übernommen wird.

Sofern eine austauschbare Sicherung vorhanden ist, ist vor dem

Wechsel der Sicherung der Netzstecker zu ziehen. Defekte Sicherungen

nur durch normgerechte Sicherungen des gleichen Nennwertes

ersetzen.

Das Gerät darf nur in trockenen Räumen betrieben werden. In feuchten

Räumen oder im Freien besteht die Gefahr von Kurzschlüssen (Achtung:

Brandgefahr) oder elektrischem Schlägen (Achtung: Lebensgefahr).

Planen Sie den Montage- bzw. Aufstellort so, dass Sie in

Gefahrensituationen den Netzstecker leicht erreichen und aus der

Steckdose ziehen können. Wählen Sie den Montage- bzw. Aufstellort so,

dass Kinder nicht unbeaufsichtigt am Gerät und dessen Anschlüssen

spielen können. Der Montage- bzw. Aufstellort muss eine sichere

Verlegung aller angeschlossenen Kabel ermöglichen.

Stromversorgungskabel sowie Zuführungskabel dürfen nicht durch

irgendwelche Gegenstände beschädigt oder gequetscht werden.

Wählen Sie einen Montage- bzw. Aufstellungsort, der der Schutzklasse

IP 54 entspricht.

Setzen Sie das Gerät niemals direkter Sonneneinstrahlung aus und

vermeiden Sie die direkte Nähe von Wärrmequellen (z. B. Heizkörper,

andere Elektrogeräte, Kamin etc.) Bei Geräten, die Kühlkörper oder

Lüftungsschlitze haben, muss daher unbedingt darauf geachtet werden,

dass diese keinesfalls abgedeckt oder verbaut werden. Sorgen Sie

außerdem für eine großzügig bemessene Luftzirkulation um das Gerät.

Damit verhindern Sie mögliche Schäden am Gerät sowie Brandgefahr

durch Überhitzung. Achten Sie unbedingt darauf, dass Kabel nicht in die

Nähe von Wärmequellen (z.B. Heizkörper, andere Elektrogeräte, Kamin

etc.) kommen.

Technische Daten:

BVS 20-00

Downstream

Frequenzbereich 85…1006 MHz

Verstärkung 36 dB

Dämpfung (schaltbar in 1dB Schritten) 15 dB

Leitungsentzerrer (schaltbar in 1dB Schritten) 15 dB

Dämpfung (Interstage) 0/2/4/6 dB

Entzerrung (Interstage) 0/2/4/6 dB

Ausgangspegel 107 dBµV (CSO/CTB )

Rauschmaß. <8 dB

HF-Anschlüsse F

Messbuchse eingangsseitig, bidirektional -20dB

Messbuchse ausgangsseitig, unidirektional -20dB

Allgemein

Schaltnetzteil 100...240 V~/50...60 Hz

Leistungsaufnahme (ohne RK-Modul) 8 W

Maße ca. 195 × 90 × 55 mm

CENELEC Raster 42 ch. 60dB IMA

Technische Daten:

BVS 20-46 BVS 20-47

Downstream

Frequenzbereich 47/85*...1006 MHz

Verstärkung 30 dB 36 dB

Dämpfung (schaltbar in 1dB Schritten) 15 dB

Leitungsentzerrer (schaltbar in 1dB Schritten) 15 dB

Dämpfung (Interstage) 0/2/4/6 dB

Entzerrung (Interstage) 0/2/4/6 dB

Ausgangspegel 107 dBµV (CSO/CTB )

Rauschmaß. <8 dB

HF-Anschlüsse F

Messbuchse eingangsseitig, bidirektional -20dB

Messbuchse ausgangsseitig, unidirektional -20dB

Allgemein

Schaltnetzteil 100...240 V~/50...60 Hz

Leistungsaufnahme (ohne RK-Modul) 8 W

Maße ca. 195 × 90 × 55 mm

*mit RK-Modul BZU 20-xx

CENELEC Raster 42 ch. 60dB IMA

Hersteller

AXING AG

Gewerbehaus Moskau

8262 Ramsen

EWR-Kontaktadresse

Bechler GmbH

Am Rebberg 44

78239 Rielasingen

Stand 2016-08-30 Technische Änderungen, Änderungen im Design,

Druckfehler und Irrtümer vorbehalten.

Verwendungsbereich:

Die Geräte sind ausschließlich für den Einsatz zum Verstärken von Radio- und

Fernsehsignalen im Haus geeignet! Wird das Gerät für andere Einsätze

verwendet, wird keine Garantie übernommen!

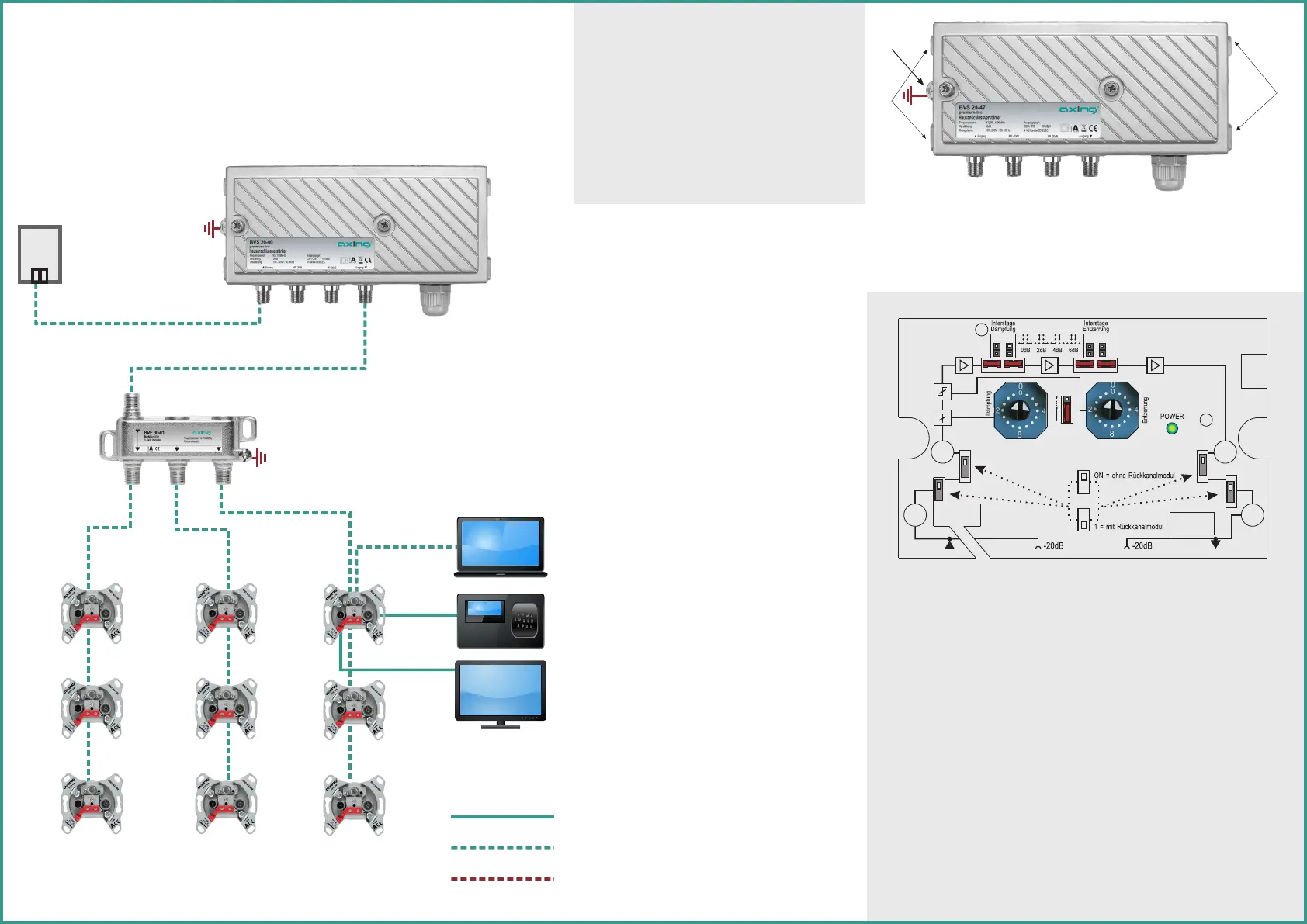

Die Abbildungen zeigen Anwendungsbeispiele für die Verteilung in

Sternstruktur (1) bzw. Baumstruktur (2).

BVS 20-00

BSD 963-17N

BVE 30-01

BSD 963-12N

BSD 963-11N

Coax

Up- and Downstream (Coax)

Radio

Erdung | Grounding

HF-Anschluss:

Schließen Sie den Eingang des

Verstärkers am Hausübergabepunkt

an. Verbinden Sie den Ausgang des

Verstärkers mit den verwendeten

Antennensteckdosen oder Abzweigern.

Verwenden Sie hierfür ein

hochgeschirmtes Koaxialkabel mit

einem F- Anschlussstecker. Passende

Kabel und Stecker ﬁnden Sie im

aktuellen AXING-Katalog oder unter

www.axing.com.

Die Messbuchse am Eingang ist bi-

direktional ausgelegt. Diese

Messbuchse muss deshalb zur

Messung mittels des Jumpers ein- bzw.

ausgeschaltet werden.

Erdung und Montage:

Zur Vermeidung gefährlicher Überspannungen

(Achtung: Brand-/Lebensgefahr), müssen die

Geräte gemäß EN 60728-11geerdet werden.

Verwenden Sie die am Gerät angebrachte

Erdungsklemme (3).

Verwenden Sie die dem Gerät beiliegenden

Montageschrauben und die Montagelöcher an

den Geräten (4).

Messbuchsen

Eingang Ausgang



85MHz

47MHz

85MHz gesteckt = mit Rückkanalmodul

47MHz gesteckt = ohne Rückkanalmodul

Einstellungen von Dämpfung und Entzerrung :

Mit den Platinenschaltern (5 und 6) werden Dämpfung und Entzerrung im

Vorwärtsweg (DS) eingestellt.

Mit den Jumpern (7 und 8) werden Interstage-Dämpfung und -Entzerrung

im Vorwärtsweg (DS) eingestellt.

Rückkanalmodule

Für die Verstärker stehen Rückkanalmodule (BZU 20-xx) zur Verfügung.

Bevor das Rückkanalmodul eingesetzt wird, müssen die 4 DIP-

Switches (siehe 9 in Zeichnung oben) in die OFF-Position geschaltet

werden.

Wird das RK-Modul wieder entfernt, so müssen die 4 DIP-Switches

wieder in die ON-Position geschaltet werden. Nur so ist ein

störungsfreier Betrieb gewährleistet.

Hinweis: Bei Verwendung von Rückkanalmodulen mit 5…65 MHz ist kein

VHF/Band I im Vorwärtsweg möglich.

Betriebsanzeige-LED:

Der Verstärker verfügt über eine Betriebsanzeige-LED (POWER):

grün = Betrieb

aus = keine Betriebsspannung
