Instrucciones de instalación para AXBUCH-T2
Instrucciones de instalación para AXBUCH-T2Installation Instructions for AXBUCH-T2
Installation Instructions for AXBUCH-T2
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
®
Metra recommends MECP
certified technicians
Connections to be made
The AXBUCH-T2 can be connected two different ways
To retain the factory back-up camera to an aftermarket radio:
• Connect the Black wire to chassis ground.
• Connect the Yellow wire to accessory power. *
• Connect the male Yellow RCA jack to the rear camera input of the aftermarket radio.
•
Connect the reverse wire from the aftermarket radio, to the reverse signal in the vehicle.
• Disregard the loose
Green/Purple
wire, it will not be used in this application.
* It is highly recommended to use the AXCSD-6V (sold separately) to provide the camera
with the proper voltage.
To allow an aftermarket camera to be added to the OEM screen:
• Connect the Black wire to the ground wire of the aftermarket camera.
• Connect the power wire of the aftermarket camera to accessory power.
• Tape off and disregard the Yellow wire, it will not be used in this application.
• Connect the female Yellow RCA jack to the aftermarket camera.
The following (2) steps are only required if a
wire is not present in the factory harness
.
•
If a wire is not present in pin-5 of the
5-pin connector of the factory radio,
unplug the connector, then insert the metal
pin of the loose Green/Purple wire into it.
Connect the harness back into the radio
.
• Connect the other end of the loose
Green/Purple wire to the reverse
wire of the vehicle.
1 2 3 4 5

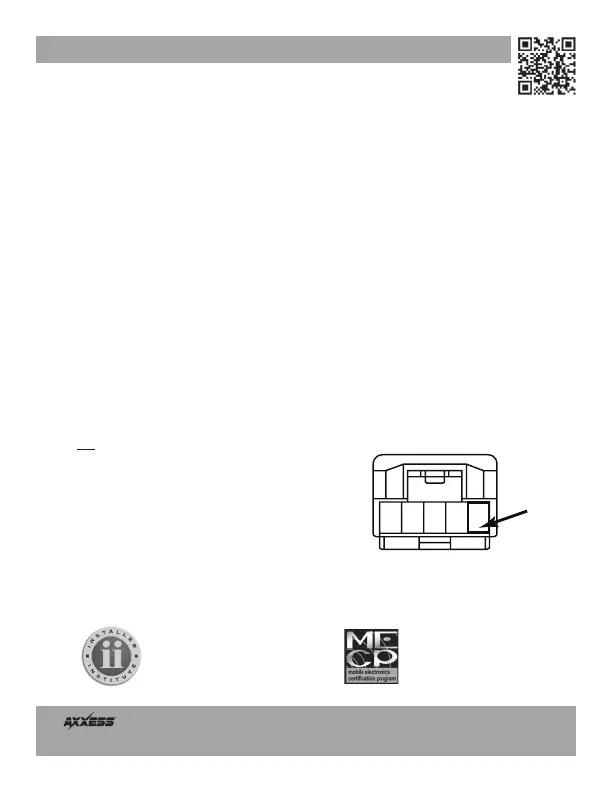

This is the wire view of the
connector in the vehicle
5 Pin Harness
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
®
Metra recommends MECP
certified technicians
Connections to be made
The AXBUCH-T2 can be connected two different ways
To retain the factory back-up camera to an aftermarket radio:
• Connect the Black wire to chassis ground.
• Connect the Yellow wire to accessory power. *
• Connect the male Yellow RCA jack to the rear camera input of the aftermarket radio.
•
Connect the reverse wire from the aftermarket radio, to the reverse signal in the vehicle.
• Disregard the loose
Green/Purple
wire, it will not be used in this application.
* It is highly recommended to use the AXCSD-6V (sold separately) to provide the camera
with the proper voltage.
To allow an aftermarket camera to be added to the OEM screen:
• Connect the Black wire to the ground wire of the aftermarket camera.
• Connect the power wire of the aftermarket camera to accessory power.
• Tape off and disregard the Yellow wire, it will not be used in this application.
• Connect the female Yellow RCA jack to the aftermarket camera.
The following (2) steps are only required if a
wire is not present in the factory harness
.
•
If a wire is not present in pin-5 of the
5-pin connector of the factory radio,
unplug the connector, then insert the metal
pin of the loose Green/Purple wire into it.
Connect the harness back into the radio
.
• Connect the other end of the loose
Green/Purple wire to the reverse
wire of the vehicle.
1 2 3 4 5
This is the wire view of the
connector in the vehicle
5 Pin Harness
Conexiones que se deben hacer
El AXBUCH-T2 puede conectarse de dos maneras distintas
Para retener la cámara de reversa de fábrica para un radio de mercado secundario:
• Conecte el cable negro a la tierra del chasís.
• Conecte el cable amarillo a la alimentación de accesorios. *
• Conecte el conector RCA macho amarillo RCA en la entrada de la cámara
de reversa del radio de mercado secundario.
• Conecte el cable de marcha atrás del radio de mercado secundario, a la señal
de marcha atrás en el vehículo.
•
Ignore el cable suelto
verde/púrpura
,
no se utilizará en esta aplicación.
* Se recomienda utilizar el AXCSD-6V (se vende por separado) para proporcionar a la
cámara el voltaje adecuado.
Para permitir que se añada una cámara de mercado secundario
a la pantalla de equipo original:
• Conecte el cable negro al cable de tierra de la cámara de mercado secundario.
• Conecte el cable de alimentación de la cámara del mercado de accesorios
de alimentación accesorio.
• Cinta de apagado y no tener en cuenta el cable amarillo, no se usa en esta solicitud.
• Conecte el conector RCA hembra
amarillo
a la cámara de mercado secundario.
Los siguientes (2) pasos sólo son
necesarios si el cable no está presente
en el arnés de la fábrica
.
•
Si un cable no está presente en pin-5 del
conector de 5 pines del radio de fábrica,
desenchufe el conector, luego inserte el pasador
metálico del cable verde/púrpura suelta en ella.
Conecte el arnés de nuevo en la radio
.
• Conecte el otro extremo del cable
suelto
verde/púrpura al cable inversa
del vehículo.
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
®
Metra recomienda técnicos
con certificación del Programa
de Certificación en Electrónica
Móvil (Mobile Electronics
Certification Program, MECP).
EL CONOCIMIENTO ES PODER
Mejore sus habilidades de instalación y
fabricación inscribiéndose en la escuela de
dispositivos electrónicos móviles más reconocida
y respetada de nuestra industria. Regístrese en
www.installerinstitute.com o llame al
800-354-6782 para obtener más información y
avance hacia un futuro mejor.
1 2 3 4 5
Esta es la vista de cable del
conector en el vehículo
5 Pin Arnés
Conexiones que se deben hacer
El AXBUCH-T2 puede conectarse de dos maneras distintas
Para retener la cámara de reversa de fábrica para un radio de mercado secundario:
• Conecte el cable negro a la tierra del chasís.
• Conecte el cable amarillo a la alimentación de accesorios. *
• Conecte el conector RCA macho amarillo RCA en la entrada de la cámara
de reversa del radio de mercado secundario.
• Conecte el cable de marcha atrás del radio de mercado secundario, a la señal
de marcha atrás en el vehículo.
•
Ignore el cable suelto
verde/púrpura
,
no se utilizará en esta aplicación.
* Se recomienda utilizar el AXCSD-6V (se vende por separado) para proporcionar a la
cámara el voltaje adecuado.
Para permitir que se añada una cámara de mercado secundario
a la pantalla de equipo original:
• Conecte el cable negro al cable de tierra de la cámara de mercado secundario.
• Conecte el cable de alimentación de la cámara del mercado de accesorios
de alimentación accesorio.
• Cinta de apagado y no tener en cuenta el cable amarillo, no se usa en esta solicitud.
• Conecte el conector RCA hembra
amarillo
a la cámara de mercado secundario.
Los siguientes (2) pasos sólo son
necesarios si el cable no está presente
en el arnés de la fábrica
.
•
Si un cable no está presente en pin-5 del
conector de 5 pines del radio de fábrica,
desenchufe el conector, luego inserte el pasador
metálico del cable verde/púrpura suelta en ella.
Conecte el arnés de nuevo en la radio
.
• Conecte el otro extremo del cable
suelto
verde/púrpura al cable inversa
del vehículo.
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
®
Metra recomienda técnicos
con certificación del Programa
de Certificación en Electrónica
Móvil (Mobile Electronics
Certification Program, MECP).
EL CONOCIMIENTO ES PODER
Mejore sus habilidades de instalación y
fabricación inscribiéndose en la escuela de
dispositivos electrónicos móviles más reconocida
y respetada de nuestra industria. Regístrese en
www.installerinstitute.com o llame al
800-354-6782 para obtener más información y
avance hacia un futuro mejor.
1 2 3 4 5
Esta es la vista de cable del
conector en el vehículo
5 Pin Arnés
