AXBUCH-T3 AXBUCH-T3
INSTALLATION INSTRUCTIONS INSTALLATION INSTRUCTIONS
AXBUCH-T3 AXBUCH-T3
INSTALLATION INSTRUCTIONS INSTALLATION INSTRUCTIONS
REV. 12/12/19 REV. 12/12/19© COPYRIGHT 2019 METRA ELECTRONICS CORPORATION © COPYRIGHT 2019 METRA ELECTRONICS CORPORATION
Integrate • AxxessInterfaces.com Integrate • AxxessInterfaces.com
REV. 12/12/19 REV. 12/12/19© COPYRIGHT 2019 METRA ELECTRONICS CORPORATION © COPYRIGHT 2019 METRA ELECTRONICS CORPORATION
Integrate • AxxessInterfaces.com Integrate • AxxessInterfaces.com
INTERFACE FEATURES
• Retains the factory back-up camera to an aftermarket radio
• Allows an aftermarket camera to be added to the factory screen*
* Display and navigation model radios only
CARACTERÍSTICAS DE LA INTERFASE
• Retiene la cámara de reversa de fábrica para un radio de mercado secundario
• Permite que se añada una cámara de mercado secundario a la pantalla de fábrica
* Solo modelos de radios de visualización y navegación
INTERFACE COMPONENTS
• AXBUCH-T3 harness
COMPONENTES DE LA INTERFASE
• Arnés AXBUCH-T3
Toyota Back-Up Camera Retain/Add-On 2013-2016
Retener/Añadir cámara de reversa de Toyota 2013-2016
Scion
FRS 2016
iM 2016
tC 2016
Toyota
4-Runner 2014-2016
4-Runner (without NAV) 2013
Toyota (Cont)
Avalon 2015-2016
Camry 2014-2016
Corolla 2014-2016
Highlander 2014-2016
Prius C 2015
Prius V 2015
Rav-4 2015-2016
Toyota (Cont)
Rav-4 (after build
date Nov. 2013) 2014
Sienna 2015
Sequoia 2014-2016
Tacoma 2014-2016
Tundra 2014-2016
Venza 2015-2016
Scion
FRS 2016
iM 2016
tC 2016
Toyota
4-Runner 2014-2016
4-Runner (sin NAV) 2013
Toyota (Cont)
Avalon 2015-2016
Camry 2014-2016
Corolla 2014-2016
Highlander 2014-2016
Prius C 2015
Prius V 2015
Rav-4 2015-2016
Toyota (Cont)
Rav-4 (después la fecha de
construcción Nov 2013) 2014
Sienna 2015
Sequoia 2014-2016
Tacoma 2014-2016
Tundra 2014-2016
Venza 2015-2016
• Cutting tool • Tape • Crimping tool
• Connectors (example: butt connectors, bell caps, etc.)
• Herramienta de corte • Cinta • Ponchadora
• Conectores (ejemplo: conectores de extremo, de campana, etc.)
APPLICATIONS
APLICACIONES
TOOLS REQUIRED
HERRAMIENTAS REQUERIDAS
Conexiones que se deben hacer
El AXBUCH-T3 puede conectarse de dos maneras distintas
Para retener la cámara de reversa de fábrica para un radio de mercado secundario:
• Conecte el cable negro a la tierra del chasís.
• Conecte el cable amarillo a la alimentación de accesorios. *
• Conecte el conector RCA macho amarillo RCA en la entrada de la cámara
de reversa del radio de mercado secundario.
• Conecte el cable de marcha atrás del radio de mercado secundario, a la señal
de marcha atrás en el vehículo.
•
Ignore el cable suelto
verde/púrpura
, no se utilizará en esta aplicación
* Se recomienda utilizar el AXCSD-6V (se vende por separado) para proporcionar
a la cámara el voltaje adecuado.
Para permitir que se añada una cámara de mercado secundario a la pantalla de equipo original:
• Conecte el cable negro al cable de tierra de la cámara de mercado secundario.
• Conecte el cable de alimentación de la cámara del mercado de accesorios
de alimentación accesorio.
• Cinta de apagado y no tener en cuenta el cable amarillo, no se usa en esta solicitud.
• Conecte el conector RCA hembra
amarillo
a la cámara de mercado secundario.
Los siguientes (2) pasos sólo son necesarios si el
cable no está presente en el arnés de la fábrica.
*Excepto Avalon 2013-2014 y Venza 2013-2014
•
Si un cable no está presente en pin-2 del
conector de 28 pines del radio de fábrica,
desenchufe el conector, luego inserte el pasador
metálico del cable verde/púrpura suelta en ella.
Conecte el arnés de nuevo en la radio
.
• Conecte el otro extremo del cable suelto verde/
púrpura al cable inversa del vehículo.

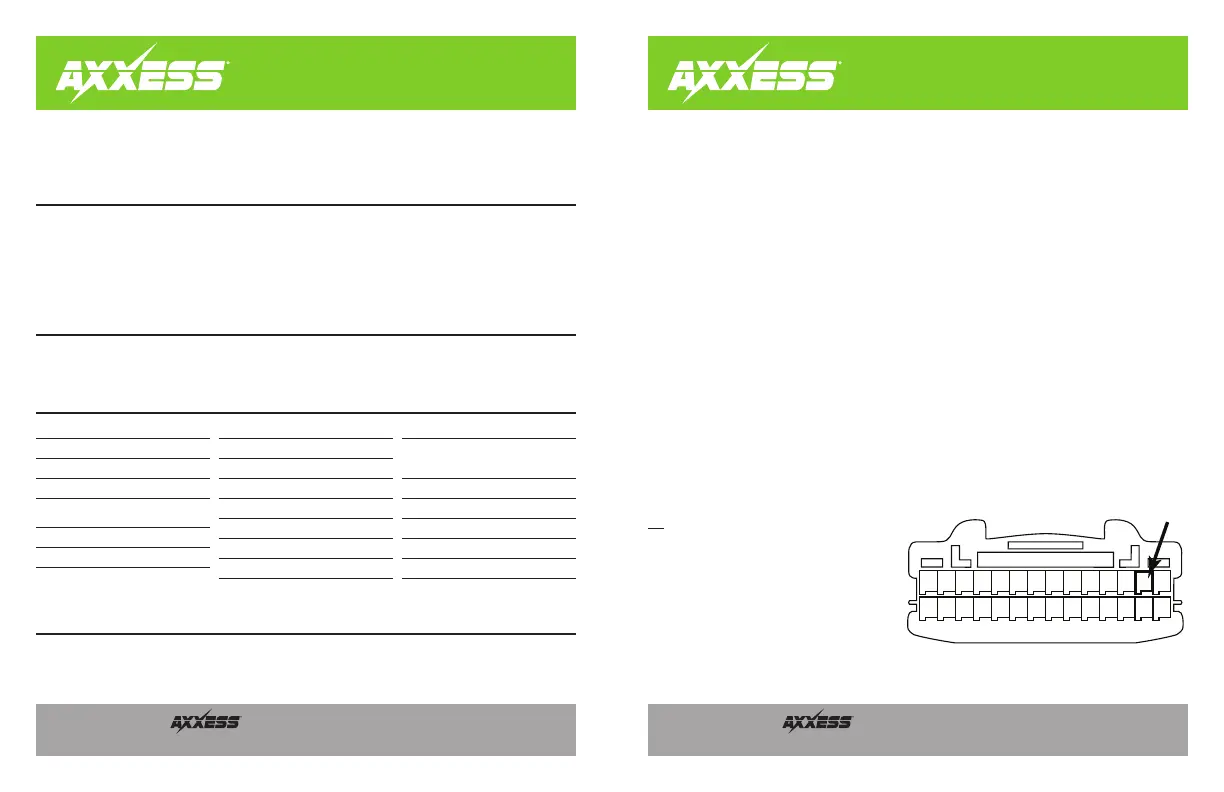

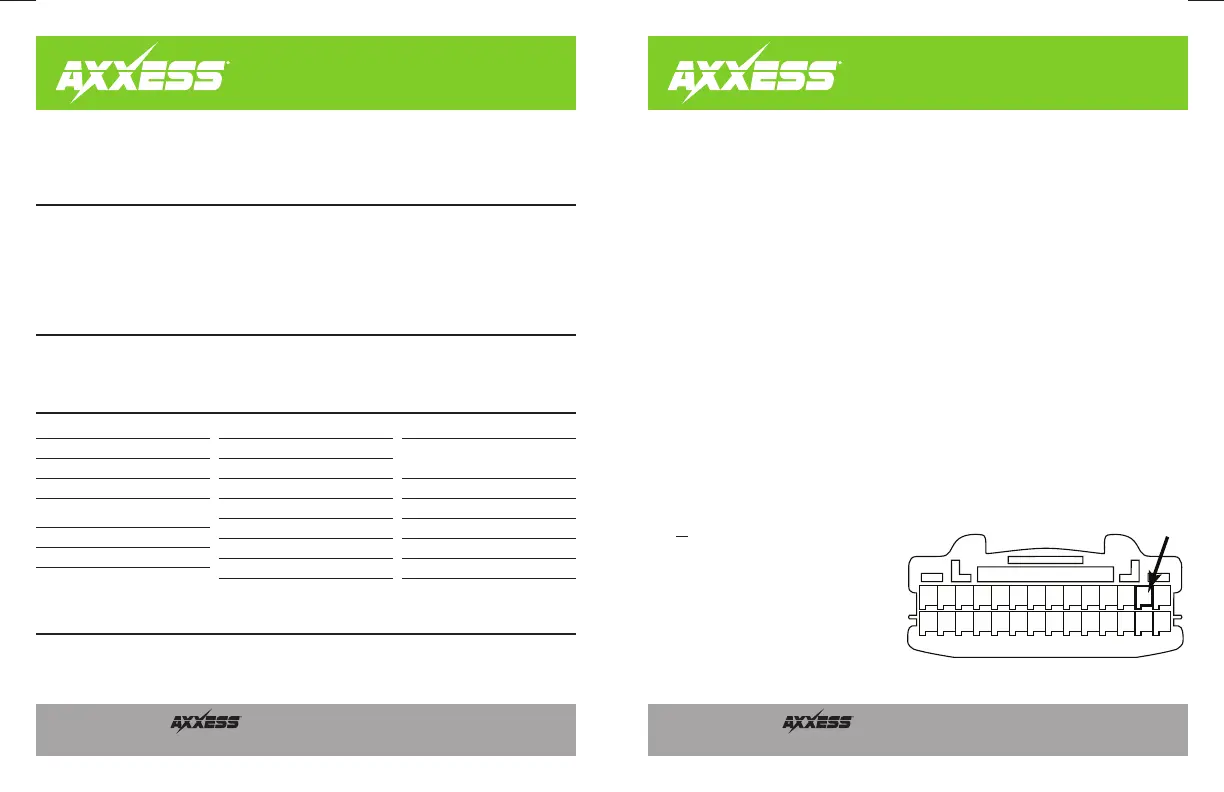

14 13 12 11 10 9 8 7 6 5 4 3 2 1
28 27 26 25 24 23 22 21 20 19 18 17 16 15
Esta es la vista de cable del conector en el vehículo
28 Pin Arnés
Connections to be made
The AXBUCH-T3 can be connected two different ways
To retain the factory back-up camera to an aftermarket radio:
• Connect the Black wire to chassis ground.
• Connect the Yellow wire to accessory power. *
• Connect the male Yellow RCA jack to the rear camera input of the aftermarket radio.
• Connect the reverse wire from the aftermarket radio, to the reverse signal in the vehicle.
• Disregard the loose Green/Purple wire, it will not be used in this application.
* It is highly recommended to use the AXCSD-6V (sold separately) to provide the camera with
the proper voltage.
To allow an aftermarket camera to be added to the OEM screen:
• Connect the
Black
wire to the ground wire of the aftermarket camera.
• Connect the power wire of the aftermarket camera to accessory power.
• Tape off and disregard the
Yellow
wire, it will not be used in this application.
• Connect the female
Yellow
RCA jack to the aftermarket camera.
The following (2) steps are only required if a wire is
not present in the factory harness.
*Except Avalon 2013-2014 and Venza 2013-2014
• If a wire is not present in pin-2 of the 28-pin
connector of the factory radio, unplug the
connector, then insert the metal pin of the
loose Green/Purple wire into it. Connect the
harness back into the radio.
• Connect the other end of the loose Green/
Purple
wire to the reverse wire of the vehicle.
14 13 12 11 10 9 8 7 6 5 4 3 2 1
28 27 26 25 24 23 22 21 20 19 18 17 16 15
This is the wire view of the connector
in the vehicle
28 Pin Harness
AXBUCH-T3 AXBUCH-T3
INSTALLATION INSTRUCTIONS INSTALLATION INSTRUCTIONS
AXBUCH-T3 AXBUCH-T3
INSTALLATION INSTRUCTIONS INSTALLATION INSTRUCTIONS
REV. 12/12/19 REV. 12/12/19© COPYRIGHT 2019 METRA ELECTRONICS CORPORATION © COPYRIGHT 2019 METRA ELECTRONICS CORPORATION
Integrate • AxxessInterfaces.com Integrate • AxxessInterfaces.com
REV. 12/12/19 REV. 12/12/19© COPYRIGHT 2019 METRA ELECTRONICS CORPORATION © COPYRIGHT 2019 METRA ELECTRONICS CORPORATION
Integrate • AxxessInterfaces.com Integrate • AxxessInterfaces.com
INTERFACE FEATURES
• Retains the factory back-up camera to an aftermarket radio
• Allows an aftermarket camera to be added to the factory screen*
* Display and navigation model radios only
CARACTERÍSTICAS DE LA INTERFASE
• Retiene la cámara de reversa de fábrica para un radio de mercado secundario
• Permite que se añada una cámara de mercado secundario a la pantalla de fábrica
* Solo modelos de radios de visualización y navegación
INTERFACE COMPONENTS
• AXBUCH-T3 harness
COMPONENTES DE LA INTERFASE
• Arnés AXBUCH-T3
Toyota Back-Up Camera Retain/Add-On 2013-2016
Retener/Añadir cámara de reversa de Toyota 2013-2016
Scion
FRS 2016
iM 2016
tC 2016
Toyota
4-Runner 2014-2016
4-Runner (without NAV) 2013
Toyota (Cont)
Avalon 2015-2016
Camry 2014-2016
Corolla 2014-2016
Highlander 2014-2016
Prius C 2015
Prius V 2015
Rav-4 2015-2016
Toyota (Cont)
Rav-4 (after build
date Nov. 2013) 2014
Sienna 2015
Sequoia 2014-2016
Tacoma 2014-2016
Tundra 2014-2016
Venza 2015-2016
Scion
FRS 2016
iM 2016
tC 2016
Toyota
4-Runner 2014-2016
4-Runner (sin NAV) 2013
Toyota (Cont)
Avalon 2015-2016
Camry 2014-2016
Corolla 2014-2016
Highlander 2014-2016
Prius C 2015
Prius V 2015
Rav-4 2015-2016
Toyota (Cont)
Rav-4 (después la fecha de
construcción Nov 2013) 2014
Sienna 2015
Sequoia 2014-2016
Tacoma 2014-2016
Tundra 2014-2016
Venza 2015-2016
• Cutting tool • Tape • Crimping tool
• Connectors (example: butt connectors, bell caps, etc.)
• Herramienta de corte • Cinta • Ponchadora
• Conectores (ejemplo: conectores de extremo, de campana, etc.)
APPLICATIONS
APLICACIONES
TOOLS REQUIRED
HERRAMIENTAS REQUERIDAS
Conexiones que se deben hacer
El AXBUCH-T3 puede conectarse de dos maneras distintas
Para retener la cámara de reversa de fábrica para un radio de mercado secundario:
• Conecte el cable negro a la tierra del chasís.
• Conecte el cable amarillo a la alimentación de accesorios. *
• Conecte el conector RCA macho amarillo RCA en la entrada de la cámara
de reversa del radio de mercado secundario.
• Conecte el cable de marcha atrás del radio de mercado secundario, a la señal
de marcha atrás en el vehículo.
•
Ignore el cable suelto
verde/púrpura
, no se utilizará en esta aplicación
* Se recomienda utilizar el AXCSD-6V (se vende por separado) para proporcionar
a la cámara el voltaje adecuado.
Para permitir que se añada una cámara de mercado secundario a la pantalla de equipo original:
• Conecte el cable negro al cable de tierra de la cámara de mercado secundario.
• Conecte el cable de alimentación de la cámara del mercado de accesorios
de alimentación accesorio.
• Cinta de apagado y no tener en cuenta el cable amarillo, no se usa en esta solicitud.
• Conecte el conector RCA hembra
amarillo
a la cámara de mercado secundario.
Los siguientes (2) pasos sólo son necesarios si el
cable no está presente en el arnés de la fábrica.
*Excepto Avalon 2013-2014 y Venza 2013-2014
•
Si un cable no está presente en pin-2 del
conector de 28 pines del radio de fábrica,
desenchufe el conector, luego inserte el pasador
metálico del cable verde/púrpura suelta en ella.
Conecte el arnés de nuevo en la radio
.
• Conecte el otro extremo del cable suelto verde/
púrpura al cable inversa del vehículo.
14 13 12 11 10 9 8 7 6 5 4 3 2 1
28 27 26 25 24 23 22 21 20 19 18 17 16 15
Esta es la vista de cable del conector en el vehículo
28 Pin Arnés
Connections to be made
The AXBUCH-T3 can be connected two different ways
To retain the factory back-up camera to an aftermarket radio:
• Connect the Black wire to chassis ground.
• Connect the Yellow wire to accessory power. *
• Connect the male Yellow RCA jack to the rear camera input of the aftermarket radio.
• Connect the reverse wire from the aftermarket radio, to the reverse signal in the vehicle.
• Disregard the loose Green/Purple wire, it will not be used in this application.
* It is highly recommended to use the AXCSD-6V (sold separately) to provide the camera with
the proper voltage.
To allow an aftermarket camera to be added to the OEM screen:
• Connect the
Black
wire to the ground wire of the aftermarket camera.
• Connect the power wire of the aftermarket camera to accessory power.
• Tape off and disregard the
Yellow
wire, it will not be used in this application.
• Connect the female
Yellow
RCA jack to the aftermarket camera.
The following (2) steps are only required if a wire is
not present in the factory harness.
*Except Avalon 2013-2014 and Venza 2013-2014
• If a wire is not present in pin-2 of the 28-pin
connector of the factory radio, unplug the
connector, then insert the metal pin of the
loose Green/Purple wire into it. Connect the
harness back into the radio.
• Connect the other end of the loose Green/
Purple
wire to the reverse wire of the vehicle.
14 13 12 11 10 9 8 7 6 5 4 3 2 1
28 27 26 25 24 23 22 21 20 19 18 17 16 15
This is the wire view of the connector
in the vehicle
28 Pin Harness

Produkt Specifikationer

Mærke: Axxess
Kategori: Ikke kategoriseret
Model: AXBUCH-T3

Har du brug for hjælp?

Hvis du har brug for hjælp til Axxess AXBUCH-T3 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ikke kategoriseret Axxess Manualer

Axxess

Axxess AXBUCH-T3 Manual

8 Oktober 2025
Axxess

Axxess AXGMLN-01 Manual

8 Oktober 2025
Axxess

Axxess AXABH-FD1 Manual

8 Oktober 2025
Axxess

Axxess AXDI-GMLN10 Manual

8 Oktober 2025
Axxess

Axxess AXDSPH-GM31 Manual

8 Oktober 2025
Axxess

Axxess AXAC-CH4 Manual

8 Oktober 2025
Axxess

Axxess AXGM-09 Manual

8 Oktober 2025
Axxess

Axxess AXM50-GM1 Manual

8 Oktober 2025
Axxess

Axxess AXAMP-TY1 Manual

8 Oktober 2025
Axxess

Axxess AXVI-1785 Manual

8 Oktober 2025

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

TOA

TOA EV-20R Manual

8 Oktober 2025
Jackery

Jackery Explorer 3000 v2 Manual

8 Oktober 2025
BSS Audio

BSS Audio Soundweb London 9012US Manual

8 Oktober 2025
ACTi

ACTi Q963 Manual

8 Oktober 2025
Aiphone

Aiphone TW-MKL Manual

8 Oktober 2025
Milwaukee

Milwaukee MVA-2 Manual

8 Oktober 2025
Cadco

Cadco MobileServ SG-1 Manual

8 Oktober 2025
Vollrath

Vollrath 36352 Manual

8 Oktober 2025
Ikea

Ikea VINTERFINT 105.813.62 Manual

8 Oktober 2025
Metra

Metra 99-5855CH Manual

8 Oktober 2025
