6LE007114B
Operating and
assembly instructions
Bedienings- en
montagehandleiding
z
i
Berker GmbH & Co. KG - Zum Gunterstal - 66440 Blieskastel/Germany - Tel.: + 49 6842 945 0 - Fax: + 49 6842 945 4625 - E-Mail: info@berker.de - www.berker.com - 6LE007114B - 11/2020
2029 ..
Room thermostat with swit
ch
heating/cooling
Kamerthermostaat med schakelaar
verwarmen / koelen
Safety instructions
Electrical equipment may only be installed and
assembled by a qualifi ed electrician in accord-
ance with the relevant installation standards,
guidelines, regulations, directives, safety and
accident prevention regulations of the country.
Failure to comply with these instructions may
result in damage to the device, fi re or other
hazards.
These instructions are an integral component
of the product and must be retained by the end
user.
Design and layout of the device
(1)
(2)
(3)
(4)
(5)
(6)

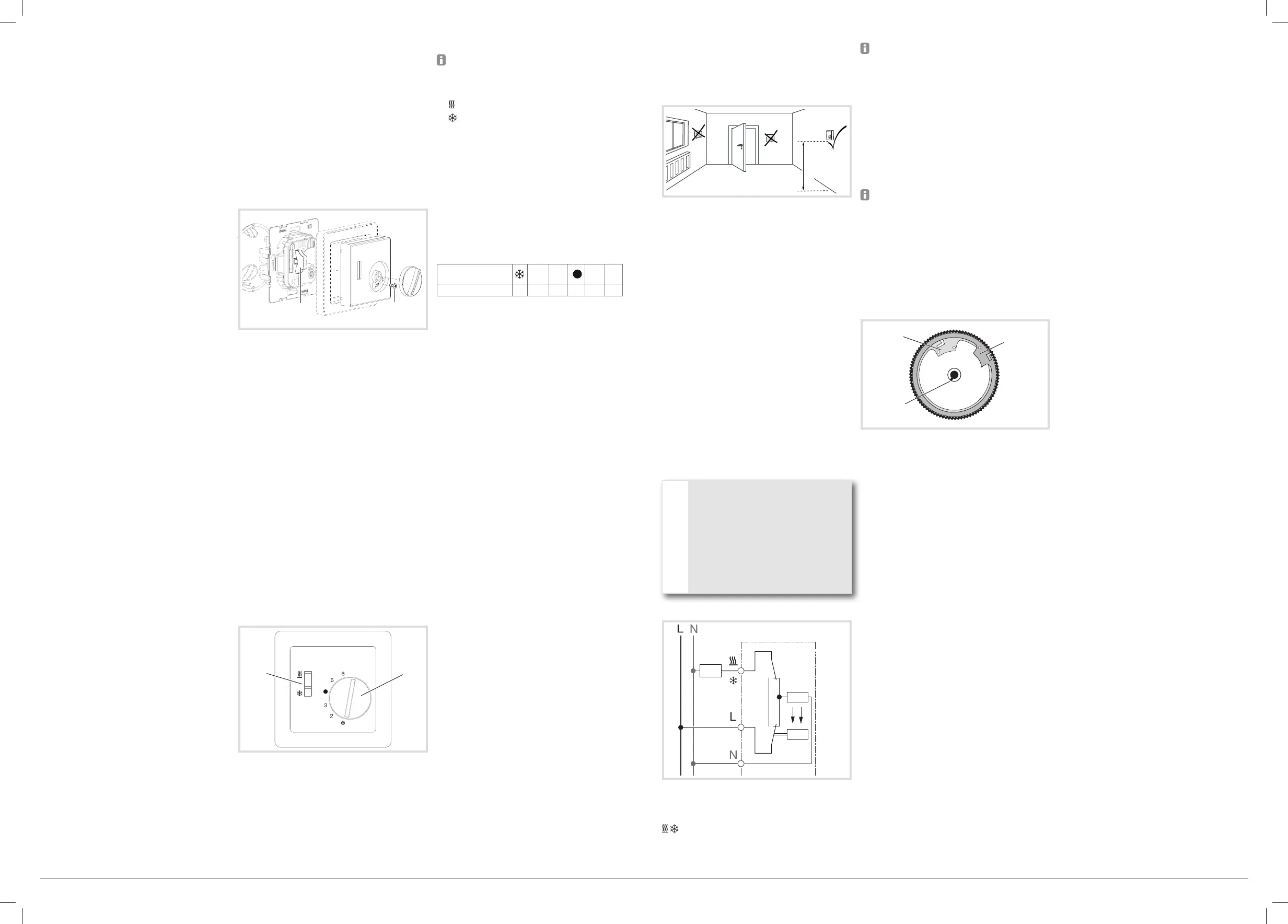

Figure 1: Design and layout of the device
(1) Thermostat insert
(2) Rocker switch
(3) Frame (not within scope of delivery)
(4) Centre plate
(5) Fastening screw
(6) Setting knob
Function
The thermostat controls the temperature in en-
closed spaces. It is controlled using the measured
value of the internal temperature sensor. The
thermal re-circulation (thermal resistor) achieves
efficient control during heating operation.
The thermostat possesses a switch, using which
it is possible to switch between the Heating and
Cooling control types.
Correct use
- Only suitable for indoor applications.
- Installation in wall box according to DIN 49073
(deep box recommended)
Operation
(7)
(6)
Figure 2: Operating elements
(6) Setting knob
(7) Switch heating/cooling
Switching heating or cooling mode
The printing of the heating/cooling slide switch
is designed for normally closed valves.
Switch the switch to the desired position.
Heating
Cooling
The selected operating mode is executed.
Setting the temperature setpoint
Specify the room temperature setpoint using the
setting knob (6):
- Heating:
When the setpoint is undershot, the device
switches on.
- Cooling:
When the setpoint is exceeded, the device
switches on.
The setting range is max. 5°C to 30°C.
Setting value
(scale)
2 3 5 6
Teperature [°C]
5 10 15 20 25 30
Table 1: Setting values of the setting knob
Turn setting knob to the desired setting.
Information for electricians
Installation and electrical connection
Selecting installation location
1,5 m
Figure 3: Recommended installation location
- An inside wall opposite the heating source is
the preferred installation location.
- Optimal installation height approx. 1.5 m above
the fl oor.
- Avoid installation on outside walls and draught
from windows or doors at the installation loca-
tion.
- The heated room air should be able to reach
the controller without hindrance. Do not mount
the controller within shelving units or behind
curtains and similar coverings.
- Extraneous heat aff ects the control accuracy.
Avoid direct sunlight and do not install near tel-
evisions, radios and heating appliances, lamps,
chimneys and heating pipes.
- Avoid mounting in combination with dimmers. If
necessary, maintain the greatest possible dis-
tance between the two devices. In the case of
an arrangement one above the other, the con-
troller must be arranged below the dimmer.
- When mounting the device in hollow walls, en-
sure that the controller is not exposed to any
outside heating or cooling from air draughts or
rising cables, also on the rear side.
DANGER!
Touching live parts can result in an
electric shock!
An electric shock can be lethal!
Disconnect the connecting cables
before working on the device and
cover all live parts in the area!
ç
Connecting and mounting the device
< ϑ
RF
Figure 4: Electrical connection
L Outer conductor (phase)
N Neutral conductor
Load connection heating/cooling
RF Thermal resistor thermal recirculation
The N conductor must be connected to the
thermal re-circulation as a power supply, oth-
erwise large temperature variations should be
expected.
Connect the controller according to connection
diagram
(figure 4).
Mount the rocker switch (2) in the appropriate
seat opening, according to the figure.
Attach frame (3) and fix it in the correct position
with the fastening screw (5) using the centre
plate (4).
Slip the setting knob (6) on.
Commissioning
The thermo-bimetal of the controller requires
a certain amount of time to adjust itself to the
room temperature. For this reason, the switch-
ing point will deviate from the room temperature
directly after mounting. Switching point accura-
cy will only occur after approx. 1 to 2 operating
hours.
Limiting the setting range
The temperature setting range can be limited
individually using 2 setting rings on the inside of
the setting knob.
max
min
(8)
(9)
(10)
Figure 5: Setting knob from behind
(8) Setting ring, maximum temperature (red)
(9) Setting ring, minimum temperature (blue)
(10) Nose of the rotation axis
Pull the setting knob.
To set the maximum setpoint, use a suitable
pointed object to turn the red setting ring (8)
in an anticlockwise direction into the required
position.
To set the minimum setpoint, turn the blue
setting ring (9) in a clockwise direction into the
required position.
Slip the control knob on. In so doing, ensure
that the nose (10) on the rotation axis is guided
into the appropriate mounting device in the
controller.
Appendix
Technical data
Contact type Change-over contact
Temperature range 5-30 °C
Rated voltage AC 230 V
Rated current
- Heating 5 A
- Cooling 2 A
Switching capacity heating / cooling 1.1 kW
Switching difference temperature ~0.5 K
Operating temperature 0-55 °C
Degree of contamination 2
Permissible relative humidity max 95 %,
no condensation
Rated impulse voltage 4 kV
Energy class I = 1 %
Mode of action 1 C
Protection class (after complete installation
of cover) ΙΙ
Connecting terminals plug-in terminals
- rigid 1 ... 2.5 mm²
Troubleshooting
Large temperature variations in control
No thermal re-circulation, as no N conductor was
connected.
Connect N conductor
z
Berker GmbH & Co. KG - Zum Gunterstal - 66440 Blieskastel/Germany - Tel.: + 49 6842 945 0 - Fax: + 49 6842 945 4625 - E-Mail: info@berker.de - www.berker.com - 6LE007114B - 11/2020
Veiligheidsinstructies
Inbouw en montage van elektrische apparatuur
mag alleen door een installateur worden uitge-
voerd conform de geldende installatienormen,
richtlijnen, voorschriften, bepalingen en onge-
vallenpreventievoorschriften van het betreff en-
de land.
Wanneer deze handleiding niet in acht wordt
genomen, kan schade aan het apparaat, brand
of ander gevaar optreden.
Deze handleiding maakt deel uit van het pro-
duct en dient in het bezit van de eindgebruiker
te blijven.
Opbouw van het apparaat
(1)
(2)
(3)
(4)
(5)
(6)
Afb. 1: Opbouw van het apparaat
(1) Thermostaat-inbouwelement
(2) Schakelwip
(3) Afdekraam (niet meegeleverd)
(4) Centraaldeel
(5) Bevestigingsschroef
(6) Regelknop
Functie
De thermostaat is bedoeld voor het regelen van de
temperatuur in gesloten ruimten. De regeling vindt
plaats boven de gemeten waarde van de interne
temperatuurvoeler. Door de thermische terugvoer
(warmteweerstand) wordt bij de opwekking van
warmte een efficiënte regeling bereikt.
De temperatuurregelaar bevat een schakelaar
waarmee kan worden omgeschakeld tussen de
regelingssoorten verwarmen en koelen.
Juiste toepassing
- Uitsluitend voor het gebruik binnenshuis.
- Montage in inbouwdoos conform DIN49073
(aanbeveling diepe doos)
Bediening
(7)
(6)
Afb. 2: Bedieningselementen
(6) Regelknop
(7) Schakelaar Verwarmen / koelen
Omschakelen verwarmen/koelen
De opschriften van de omschakelaar verwar-
men/koelen afgedrukt op stroomloos gesloten
ventielen.
Schakel de schakelaar in de gewenste positie.
Verwarmen
Koelen
De gewenste modus wordt uitgevoerd.
Gewenste temperatuurwaarde instellen
Met de regelknop (6) wordt de gewenste waarde
van de kamertemperatuur ingesteld:
- Verwarmen:
bij onderschrijden van de gewenste waarde
schakelt het apparaat in.
- Koelen:
Bij overschrijden van de gewenste waarde
schakelt het apparaat in.
Het instelbereik bedraagt max. 5°C tot 30°C.
Instelwaarde
(schaal)
2 3 5 6
Temperatuur [°C]
5 10 15 20 25 30
Tabel1: Instelwaarden van de regelknop
Draai de regelknop naar de gewenste instelling.
Informatie voor de elektrotechnisch
installateur
Montage en elektrische aansluiting
Montageplaats kiezen
1,5 m
Afb. 3: Aanbevolen montageplaats
- Installatie op de binnenwanden tegenover de
verwarmingsbron verdient de voorkeur.
- Optimale montagehoogte ca. 1,5 m boven de
vloer.
- Vermijd montage op buitenwanden en tocht
door ramen en deuren op de montageplaats.
- De verwarmde ruimtelucht moet de regelaar
ongehinderd kunnen bereiken. Thermostaat niet
tussen schappen of achter gordijnen en derge-
lijke afdekkingen monteren.
- Externe warmte heeft een nadelige invloed op
de regelnauwkeurigheid. Directe zonnestralen,
nabijheid van TV-, radio- en verwarmingsappa-
raten, lampen, open haarden en verwarmings-
buizen moeten worden vermeden.
- Vermijd montage in combinatie met dimmers.
Houd indien mogelijk een zo groot mogelijke
afstand tussen beide apparaten aan. Bij een
opstelling boven elkaar moet de thermostaat
onder de dimmer worden geplaatst.
- Houd er bij montage in holle wanden rekening
mee dat ook de achterkant van de regelaar niet
wordt blootgesteld aan externe verwarming of
koeling.
GEVAAR!
Gevaar voor elektrische schokken bij
aanraking van onderdelen die onder
spanning staan!
Elektrische schokken kunnen de dood
tot gevolg hebben!
Voorafgaand aan werkzaamheden aan
het apparaat de aansluitleidingen
loskoppelen en spanningvoerende
delen in de omgeving afdekken!
ç
Apparaat aansluiten en monteren
< ϑ
RF
Afb. 4: Elektrische aansluiting
L Fasegeleider (fase)
N Neutrale geleider
Lastaansluiting verwarmen / koelen
RF Verwarmingsweerstand thermische terugkop-
peling
Voor de voeding van de thermische terugvoer
moet de N-leider worden aangesloten, anders
treden grote temperatuurwisselingen op.
Reglar conform het aansluitschema aansluiten
(afb. 4).
Monteer de schakelwip (2) conform de afbeel-
ding in de betreffende opening.
Plaats het afdekraam (3) en zet het in de juiste
positie boven het centraaldeel (4) met een
bevestigingsschroef (5) vast.
Regelknop (6) aanbrengen.
Inbedrijfstelling
Het thermische bimetaal van de regelaar heeft
enige tijd nodig om zich aan de kamertempe-
ratuur aan te passen. Daarom zal direct na
de montage het schakelpunt afwijken van de
kamertemperatuur. De nauwkeurigheid van het
schakelpunt wordt pas na 1 tot 2 uur bedrijfs-
duur bereikt.
Instelbereik begrenzen
Het instelbereik van de temperatuur kan individu-
eel worden begrensd met 2 instelringen aan de
binnenkant van de regelknop.
max
min
(8)
(9)
(10)
Afb. 5: Regelknop achteraanzicht
(8) Instelring maximale temperatuur (rood)
(9) Instelring minimale temperatuur (blauw)
(10) Neus van de draaias
Trek de regelknop er af.
Draai voor het instellen van de maximale
gewenste waarde de rode instelring (8) met
een geschikt puntig voorwerp linksom naar de
gewenste positie.
Draai voor het instellen van de minimale
gewenste waarde de blauwe instelring (9) met
een geschikt puntig voorwerp rechtsom naar de
gewenste positie.
Regelknop aanbrengen. Let er hierbij op dat
de neus (10) op de draaias in de betreffende
uitsparing van de bevestiging in de regelaar
gebracht wordt.
Bijlage
Technische gegevens
Contactsoort wissel
Temperatuurbereik 5-30 °C
Nominale spanning AC 230 V
Nominale stroom
- Verwarmen 5 A
- Koelen 2 A
Schakelvermogen verwarmen Koelen 1,1 kW
Schakelverschil temperatuur ~0,5 K
Bedrijfstemperatuur 0-55 °C
Vervuilingsgraad 2
Toelaatbare relatieve kamervochtigheid max. 95%,
geen condensatie
Nominale impulsbestendigheids
sterkte test 4 kV
Energieklasse I = 1 %
Werking 1 C
Beveiligingsklasse (na volledige
montage van de afdekking) II
Aansluitklemmen steekklemmen
- star 1 ... 2,5 mm²
Hulp bij problemen
Grote temperatuurwisselingen bij de regeling
Geen thermische terugvoer omdat geen N-leiding
is aangesloten.
N-leider aansluiten
i

Produkt Specifikationer

Mærke: Berker
Kategori: Vægudtag
Model: 20297103

Har du brug for hjælp?

Hvis du har brug for hjælp til Berker 20297103 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Vægudtag Berker Manualer

Berker

Berker 20297103 Manual

16 September 2025
Berker

Berker 20292089 Manual

16 September 2025
Berker

Berker 20297109 Manual

16 September 2025
Berker

Berker 168055 Manual

16 September 2025

Vægudtag Manualer

Nyeste Vægudtag Manualer

Setti+

Setti+ SP401M Manual

16 September 2025
Ikea

Ikea TRETAKT 005.565.13 Manual

16 September 2025
H-Tronic

H-Tronic HT1EPP Manual

14 September 2025
Elektrobock

Elektrobock TS06-E Manual

14 September 2025
LEDmaxx

LEDmaxx USB2201 Manual

9 September 2025
LEDmaxx

LEDmaxx USB2203 Manual

9 September 2025
Rocketfish

Rocketfish RF-HTS7723 Manual

9 September 2025
Heitronic

Heitronic Golv x2 Manual

8 September 2025
SurgeX

SurgeX PF-420 Manual

8 September 2025
Heitronic

Heitronic MINIMO Manual

8 September 2025
