- Demontieren Sie die Zugentlastung, indem Sie die je Schritt 2:

2 Schrauben am Ein- und Ausgang entfernen.

- Führen Sie die Leitungen durch den jeweiligen Kabeleingang Schritt 3:

und schließen Sie die Leitung entsprechend der Kennzeichnungen

an (Eingangs-bzw. Netzseite) bzw. (Ausgangs- bzw. „IN“ „OUT“

Verbraucherseite) an. Die jeweils 3 Kontaktschrauben sind mit einem

Anzugsdrehmoment von 80 Ncm anzuziehen.

Folgende Leitungstypen und Leitungslängen sind zulässig:

Typ H07RN-F oder H07BQ-F

Leitungsquerschnitt 3G1,5 mm² oder 3G2,5 mm²

Leitungsdurchmesser 8-14 mm

Minimale Länge

(Eingang/Ausgang)

1,5 m/1,5 m

Maximale Länge

(Eingang/Ausgang)

1,65 m/40 m

Abmantelungslänge 50 mm (gleiche Länge für alle 3 Litzen)

Abisolierlänge 8 mm

Aderendhülsen Verwendung dringend empfohlen

Die Leitungslängen des vom Hersteller konfektionierten PRCD-S

ADVANCED können von den oben erwähnten Maßen abweichen.

Nur 3-polige Haushaltssteckvorrichtungen gemäß DIN VDE 0620 bzw.

anderen nationalen Steckvorrichtungsnormen oder Industriesteck-

vorrichtungen 16A 3p 6h (IEC/EN 60309-2) verwenden. Die Steck-

vorrichtung muss mindestens die Schutzart IP44 aufweisen.

Die Schutzart IP55 (Montageversion) wird nur bei entsprechender

Montage erreicht und wenn alle verwendeten Steckvorrichtungen

ebenfalls mindesten IP55 aufweisen.

Der Leitungstyp H07BQ-F ist bzgl. thermischer Einwirkungen von außen

nur eingeschränkt beständig und somit z.B. für Schweißarbeiten nicht

geeignet.

- Die Schrauben zur Zugentlastung werden mit einem Anzugs-Schritt 4:

drehmoment von 50 Ncm angezogen. Der äußere Leitungsmantel der

Leitung sollte mindestens 5mm außerhalb der Zugentlastung sichtbar

sein. Je nach verwendetem Kabelquerschnitt muss die Montagerichtung

der Zugentlastung beachtet werden:

Für Leitungen 3G1,5 mm² Für Leitungen 3G2,5 mm²

- Kontrollieren Sie die Gehäusedichtung auf sauberen Sitz Schritt 5:

und legen anschließend den Gehäusedeckel auf. Die Gehäuseschrauben

werden mit einem Anzugsdrehmoment von 80 Ncm angezogen.

Betrieb:

Den Stecker des in eine ortsfeste Steckdose PRCD-S ADVANCED

einstecken. Vor jedem Einschalten ist die Testsequenz anzuwenden!

Testsequenz:

1. Test Einschaltfunktion (Anlaufschaltung zum Vergleich mit Standorterde):

Die RESET-Taste wird und bleibt gedrückt. Die TEST-Taste wird betätigt

und wieder losgelassen. Nach dem Loslassen der RESET-Taste darf sich

der nicht einschalten und die Ausgangs-/ PRCD-S ADVANCED

Verbraucherseite bleibt vom Netz abgetrennt. Die LED leuchtet nicht rot.

2. Einschalten:

Die RESET-Taste wird gedrückt und wieder losgelassen. Das Gerät ist

eingeschaltet. Die LED leuchtet rot und die Netzspannung ist an die

Ausgangs- /Verbraucherseite durchgeschaltet.

3. Test Fehlerfunktion (Schutzleitererkennung/-überwachung

und FI-Funktion):

Bei Betätigung der TEST-Taste muss der auslösen PRCD-S ADVANCED

und die Ausgang-/Verbraucherseite vom Netz abtrennen.

Die LED erlischt.

Die Testsequenz ist in der angegebenen Reihenfolge durchzuführen.

Ergeben sich nicht die beschriebenen Ergebnisse, so ist entweder

ein Installationsfehler entdeckt worden oder der PRCD-S ADVANCED

ist defekt. Um letzteres auszuschließen kann eine Wiederholung der

Testsequenz an einer Steckdose, die frei von Installationsfehlern ist,

durchgeführt werden. Bei fehlerfreier Wiederholtestsequenz lag

vermutlich ein Installationsfehler vor. Es ist eine Elektrofachkraft

hinzuzuziehen, um das Problem zu beheben. War die Wiederholtestse-

quenz fehlerhaft, so ist vermutlich der defekt. PRCD-S ADVANCED

 Gerät nicht mehr verwenden.

Einschalten:

- Die RESET-Taste wird gedrückt und wieder losgelassen. Die LED leuchtet

rot und die Netzspannung ist an die Ausgangs-/Verbraucherseite durch-

geschaltet.

- Wird isoliert gegenüber der Standorterde eingeschaltet

(z.B. mit Handschuh) lasst sich das Gerät ggf. nicht einschalten.

- Einschalten nicht isoliert gegenüber Standorterde 

(z.B. ohne Handschuh) wiederholen.

Funktionen:

- Fehlerstromschutzschalter mit Bemessungsdierenzstrom IΔn ≤ 30 mA

für Wechselströme, pulsierende Gleichdierenzströme und

gleichstromüberlagerten (glatter Gleichfehlerstrom bis 6mA)

Halbwellen-Dierenzstrom.

- Erkennung von fehlerhaften Elektroinstallationen.

- Der lässt sich nicht einschalten oder schaltet ab, PRCD-S ADVANCED

wenn netzseitig ein Fehler erkannt wird.

- Überprüfung der Speisesteckdose der Pole L (Phase), N (Neutralleiter),

PE (Schutzleiter) hinsichtlich:

• korrekte Verdrahtung.

- Überprüfung PE (Schutzleiter) auf Spannungsfreiheit und Unterbrechung

beim Einschalten. Bei Widerstandswerten >1k ist ein Einschalten nicht Ω

möglich.

- Überprüfung PE (Schutzleiter) auf Unterbrechung und auf Widerstands-

werte kleiner ca. 1k (z.B. Korrosion) während des Betriebes. Ω

Bei Widerstandswerten >1kΩ schaltet der PRCD-S ADVANCED ab.

- Unterspannungserkennung. Kein automatisches Wiedereinschalten nach

Spannungswiederkehr.

- Fremdspannungserkennung auf dem Schutzleiter während des Betriebes

(z.B. Anbohren einer Leitung) Schutzleiterfunktion wird aufrechterhalten.

- Handschuherkennung (Gerät lässt sich im Fehlerfall auch mit isolieren-

dem Handschuh nicht einschalten).

- Sicherheitserhöhung durch erweiterte Testabdeckung (inklusive

Schutzleitererkennung und -überwachung, nicht nur Fehlerstromschutz-

schalter).

- Schutzpegelerhöhung durch Kombination von Fehlerstromschutz-

schalter. (IΔn ≤ 30 mA ) und niederohmiger Schutzleitererkennung

(~ 1K ) in dem Fehlerfall, dass ausgangsseitig die Phase L in Kontakt Ω

mit an den PE-Leiter angeschlossenen, berührbaren, leitenden Flächen

kommt, da dies immer zur Abschaltung der Ausgangsseite führt.

Hierdurch wird verhindert, dass eine gefährliche Berührspannung stehen

bleibt.

- Der Schutzleiterkreis wird voreilend eingeschaltet und nacheilend

ausgeschaltet.

- Optische permanente Zustandsanzeige (LED leuchtet rot: Ein-Zustand;

LED leuchtet nicht: Aus-Zustand).

- Überspannungsschutz der Auswerteelektronik durch Varistor-Bauteil.

Ausschalten:

- Die Test-Taste wird gedrückt. Die LED erlischt und die Netzspannung ist

von der Ausgangs- /Verbraucherseite getrennt.

- Den Stecker des ist aus der ortfesten Speisesteck-PRCD-S ADVANCED

dose zu ziehen, um eine komplette Netztrennung zu erzielen.

Wiederholprüfung:

Nach DGUV Vorschrift 3 (ehemals BGV A3) - Elektrische Anlagen und

Betriebsmittel - in Verbindung mit der DGUV Information 203-070

- Wiederkehrende Prüfungen elektrischer Anlagen (Fachwissen für

Prüfpersonen) - und DIN VDE 0701-0702 - Prüfung nach Instandsetzung,

Änderung elektrischer Geräte - Wiederholungsprüfung elektrischer Geräte

– Allgemeine Anforderungen für die elektrische Sicherheit –

sind wiederkehrende Prüfungen am erforderlich.PRCD-S ADVANCED

Das Prüfen nach lnstandsetzung, Änderung elektrischer Geräte ist durch

eine Elektrofachkraft vorzunehmen.

Wiederholungsprüfungen sind durch Elektrofachkräfte oder von elektro-

technisch unterwiesenen Personen

unter Leitung und Aufsicht einer Elektrofachkraft durchzuführen.

Der bietet durch sein innovatives Testkonzept den PRCD-S ADVANCED

Vorteil, auch eingangsseitig den Isolationswiderstand zur Bewertung der

Isolationsmaterialien messen zu können. Dadurch können Isolationsfehler

erkannt und somit die Sicherheit erhöht werden.

Deta derholprüfung sind zu nden unter: ils zur Wie

https://www.brennenstuhl.com/1160210 bzw.

https://www.brennenstuhl.com/1290680

Entsorgung:

Die Verpackung besteht aus umweltfreundlichen Materialien,

die Sie über die örtlichen Recyclingstellen entsorgen können.

Informationen zum Elektro- und Elektronikgerätegesetz 3

– ElektroG3

Bedeutung des durchgestrichenen Mülltonnen-Symbols

Die durchgestrichene Mülltonne bedeutet, dass Sie gesetzlich verpichtet

sind, diese Geräte einer vom unsortierten Siedlungsabfall getrennten

Erfassung zuzuführen, d.h. Altgeräte sind getrennt vom Hausmüll zu ent-

sorgen. Nicht vom Altgerät umschlossene Altbatterien oder Altakkumula-

toren sowie Lampen, die zerstörungsfrei aus dem Altgerät entfernt werden

können, müssen vorher zerstörungsfrei entnommen und getrennt entsorgt

werden.

Ein Balken unter der Mülltonne bedeutet, dass das Produkt nach dem

13. August 2005 in Verkehr gebracht wurde.

Möglichkeiten der Rückgabe von Altgeräten

Besitzer von Altgeräten können diese aufgrund der Picht zur unentgelt-

lichen Rücknahme bei Vertreibern abgeben. Dies sind im Einzelnen:

• Größere Elektrofachmärkte (also Elektro-Fachgeschäfte, mit einer Ver-

kaufsäche für Elektro- und Elektronikgeräte von mindestens 400 m

• Lebensmittelläden mit einer Gesamtverkaufsäche von mindestens

800 m

, die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronik-

geräte anbieten und auf dem Markt bereitstellen.

• Diese Händler müssen beim Verkauf eines neuen Elektrogeräts ein Alt-

gerät der gleichen Art kostenfrei zurücknehmen (1:1-Rücknahme);

dies gilt auch für Lieferungen nach Hause.

• Diese Händler müssen bis zu drei kleine Altgeräte (keine äußere

Abmessung größer als 25 cm) kostenfrei im Verkaufsgeschäft oder in

unmittelbarer Nähe zurücknehmen, ohne dass dies an einen Neukauf

geknüpft werden darf (0:1-Rücknahme).

• Rücknahmepichten gelten auch für den Versandhandel, wobei die

Picht zur 1:1-Rücknahme im privaten Haushalt nur für Großgeräte

(eine Kantenlänge > 50 cm) gilt; für die 1:1-Rücknahme von Lampen,

Kleingeräten und kleinen ITK-Geräten sowie die 0:1-Rücknahme müssen

Versandhändler Rückgabemöglichkeiten in zumutbarer Entfernung zum

Endverbraucher bereitstellen.

Besitzer von Altgeräten können diese auch im Rahmen der durch

öentlich-rechtliche Entsorgungsträger eingerichteten und zur Verfügung

stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten

abgeben, damit eine ordnungsgemäße Entsorgung sichergestellt ist.

Personenbezogene Daten

Alle Endnutzer von Elektro- und Elektronikaltgeräten werden darauf

hingewiesen, dass Sie für das Löschen personenbezogener Daten auf den

zu entsorgenden Altgeräten selbst verantwortlich sind.

Informationen in Bezug auf die Erfüllung der quantitativen

Zielvorgaben nach § 10 Absatz 3 und § 22 Absatz 1 ElektroG

Entsprechende Informationen nden Sie beim Bundesministerium für

Umwelt, Naturschutz und nukleare Sicherheit (BMU) unter:

https://www.bmuv.de/themen/wasser-ressourcen-abfall/

kreislaufwirtschaft/statistiken/elektro-und-elektronikaltgeraete

WEEE-Registrierungsnummer

Unter der Registrierungsnummer sind wir bei der Stiftung DE 82437993

Elektro-Altgeräte Register, Nordostpark 72, 90411 Nürnberg, als Hersteller

von Elektro- und/ oder Elektronikgeräten registriert.

Bei Fragen zum Produkt kontaktieren Sie uns unter service@brennenstuhl.de.

EU-Konformitätserklärung

Die EU-Konformitätserklärung ist beim Hersteller hinterlegt.

Hersteller:

Hugo Brennenstuhl GmbH & Co. KG

Seestrasse 1-3 · D-72074 Tübingen

H. Brennenstuhl S.A.S. · 4 rue de Bruxelles · F-67170 Bernolsheim

lectra technik ag · Blegistrasse 13 · CH-6340 Baar

service.brennenstuhl.com

www.brennenstuhl.com

Bedienungsanleitung

Allgemeines:

Der ist eine Weiterentwicklung bekannter PRCD-S PRCD-S ADVANCED

Geräte. Als mobiler Personenschutz-Zwischenschalter bietet er zuver-

lässigen Schutz vor fehlerhaften Elektroinstallationen und den damit

verbundenen Elektrounfällen.

Er schaltet allpolig (L/N/PE) und umfasst eine:

- elektronische Fehlerstromauswertung mit Unterspannungsauslösung,

- (ca. 1k ) Schutzleitererkennung, niederohmige Ω

- Schutzleiterüberwachung,

-Handschuherkennung (Gerät lässt sich im Fehlerfall auch mit

isolieren dem Handschuh nicht einschalten),

-erweiterte Testabdeckung (inklusive Schutzleitererkennung

und -überwachung).

Sicherheitshinweise:

- Elektrotechnische Arbeiten generell und insbesondere der Anschluss

der nicht gebrauchsfertigen Variante des an exible PRCD-S ADVANCED

Leitungen, der Austausch defekter exibler Leitungen und die regel-

mäßigen Wiederholprüfungen nach DGUV Vorschrift 3 sind durch eine

Elektrofachkraft vorzunehmen.

- Für die Installation sind insbesondere folgende Fachkenntnisse erforderlich:

• die anzuwendenden „5 Sicherheitsregeln“: Freischalten;

gegen Wiedereinschalten sichern; Spannungsfreiheit feststellen;

Erden und Kurzschließen; benachbarte unter Spannung stehende Teile

abdecken oder abschranken.

• Auswahl des geeigneten Werkzeuges, der Messgeräte und ggf.

der persönlichen Schutzausrüstung.

• Bewertung der Messergebnisse.

- Bei der Montage des Gerätes sind die Montageanleitung zu beachten,

sowie ausschließlich die in dieser Bedienungsanleitung ausgewiesenen

exiblen Leitungen und Steckvorrichtungen zu verwenden.

- Vor jeder Inbetriebnahme ist die einwandfreie Funktion durch die

Anwendung der Testsequenz zu überprüfen.

- Bei einer Fehlfunktion darf das Gerät nicht weiterverwendet werden.

- Das Gerät darf nicht missbräuchlich eingesetzt, sondern nur wie in der

bestimmungsgemäßen Verwendung beschrieben genutzt werden.

- Das Gerät nicht fallen lassen und nicht in Flüssigkeiten eintauchen.

- Der Einsatz des darf nicht als Ersatz für grund- PRCD-S ADVANCED

legende elektrische Sicherheitsmaßnahmen angesehen werden.

- Vor dem Önen des Gehäuses ist immer der Netzstecker zu ziehen.

- Der Stecker des ist zu ziehen, um eine Trennung PRCD-S ADVANCED

zu erzielen.

- Der ist direkt an eine ortsfeste Steckdose PRCD-S ADVANCED

anzuschließen.

Bestimmungsgemäße Verwendung:

Der wird gemäß der DGUV Information 203-006 PRCD-S ADVANCED

(ehemals BGI/GUV-I 608 bzw. BGI 608) zur sicheren Verwendung von

Betriebsmitteln bei Bau- und Montagearbeiten an Steckdosen mit

unbekannter Schutzmaßnahme eingesetzt.

Damit Endgeräte und Zuleitungen optimal überwacht werden können,

wird empfohlen den PRCD-S 1,5m + 10% – max. 2m entfernt von der an

die zur Stromentnahme vorgesehenen Steckdose anzuschließen.

Es sind 3-polige Haushaltssteckvorrichtungen gemäß DIN VDE 0620 bzw.

anderen nationalen Steckvorrichtungsnormen oder Industriesteckvor-

richtungen 16A 3p 6h (IEC/EN 60309-2) zu verwenden.

Der ist nicht zu verwenden bei:PRCD-S ADVANCED

- Kühlschränken, Gefriertruhen oder ähnlichen Anwendungen

(kein automatisches Wiedereinschalten nach Spannungsausfall).

- Maschinen mit hohen Einschaltströmen.

- IT-Netzen, Trenntransformatoren, Stromerzeuger, etc...

Für die Funktion des ist das Vorhandensein eines PRCD-S ADVANVED

Schutzleiters zwingend notwendig.

Technische Daten:

Modellvariante: Montageversion/Leitungsversion

Bezeichnung Produkt: BDI-Z 1 30 IP55/BDI-VL 1 30 IP44

Art. Nr.: 1290680/1160210

Bemessungsspannung: 230 V~

Bemessungsfrequenz: 50 Hz

Bemessungsstrom: 16 A

Bemessungsleistung: 3680 W

Bemessungsfehlerstrom: IΔn = 30 mA

Umgebungstemperatur: -25°C bis +45°C

(bei einem täglichen Mittelwert

der +35 °C nicht überschreitet)

Schutzart: IP55/IP44

Schaltzustandsanzeige: EIN  LED leuchtet rot

AUS  LED leuchtet nicht rot

Bedienung: EINSCHALTEN  RESET-Taste drücken

AUSSCHALTEN/TEST  TEST-Taste drücken

Abmessungen: BDI-Z 1 30 IP55/BDI-VL 1 30 IP44 (Abb. A)

Gewicht: 0,34 kg/1,03 kg

Normen/Technische Spez.: DIN VDE 0661, DGUV Information 203-006

(ehemals BGI/GUV-I 608 bzw. BGI 608)

DGUV Test Prüfgrundsatz: PRCD-S GS-ET-41

Montage (für Art. 1290680 oder bei Austausch defekter

Leitungen/Steckvorrichtungen) Abb. B

Beschreibung der Montage:

- Lösen Sie die 6 Schrauben der Gehäuserückseite und nehmen Schritt 1:

Sie den Deckel ab.

Mobiler Personenschutz-

Zwischenschalter

BDI-Z 1 30 IP55/BDI-VL 1 30 IP44

OUT

64.5

240

197

Schaltzustandsanzeige

2 / 4

1 / 5

"OUT"

"IN"

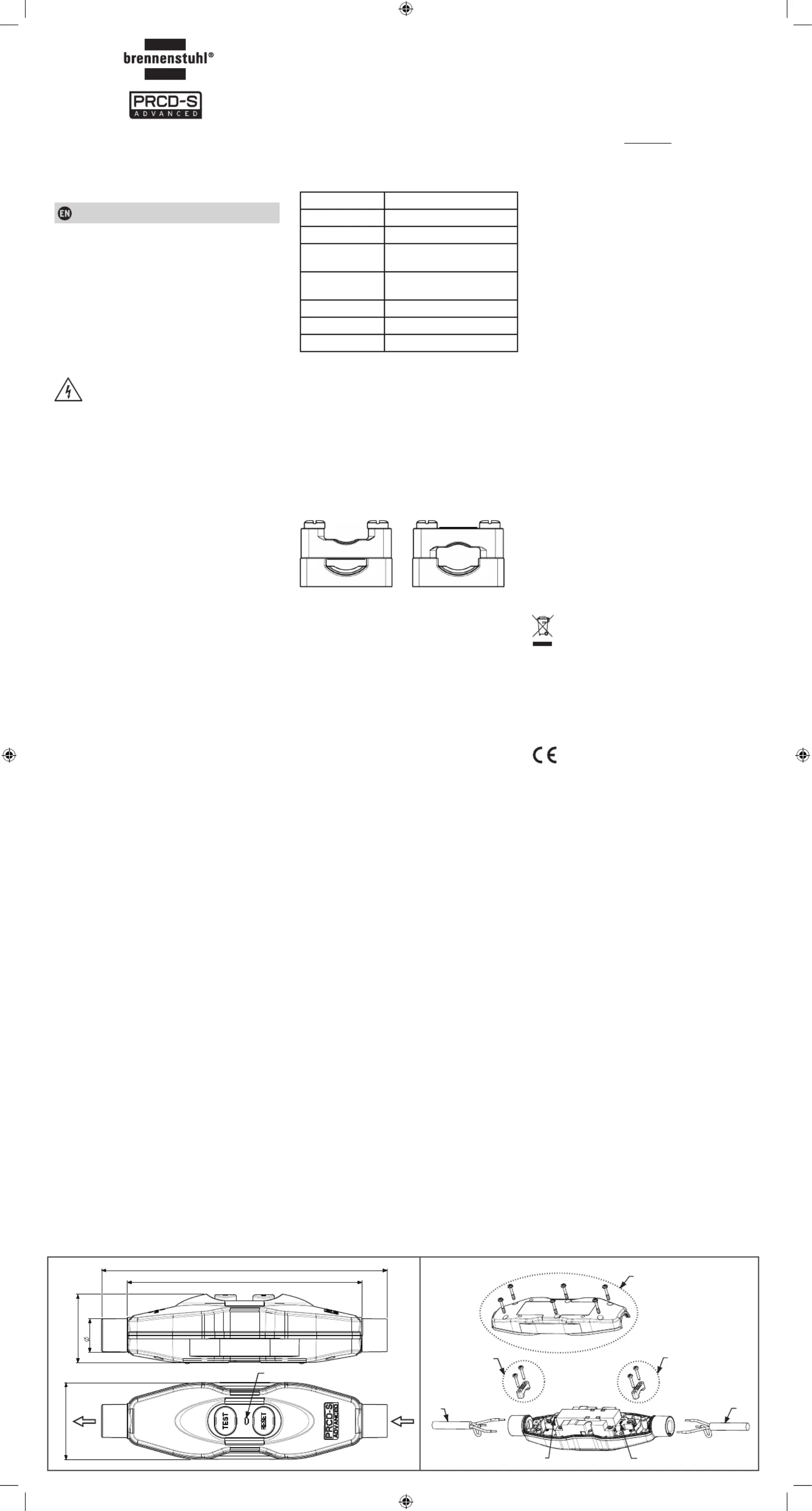

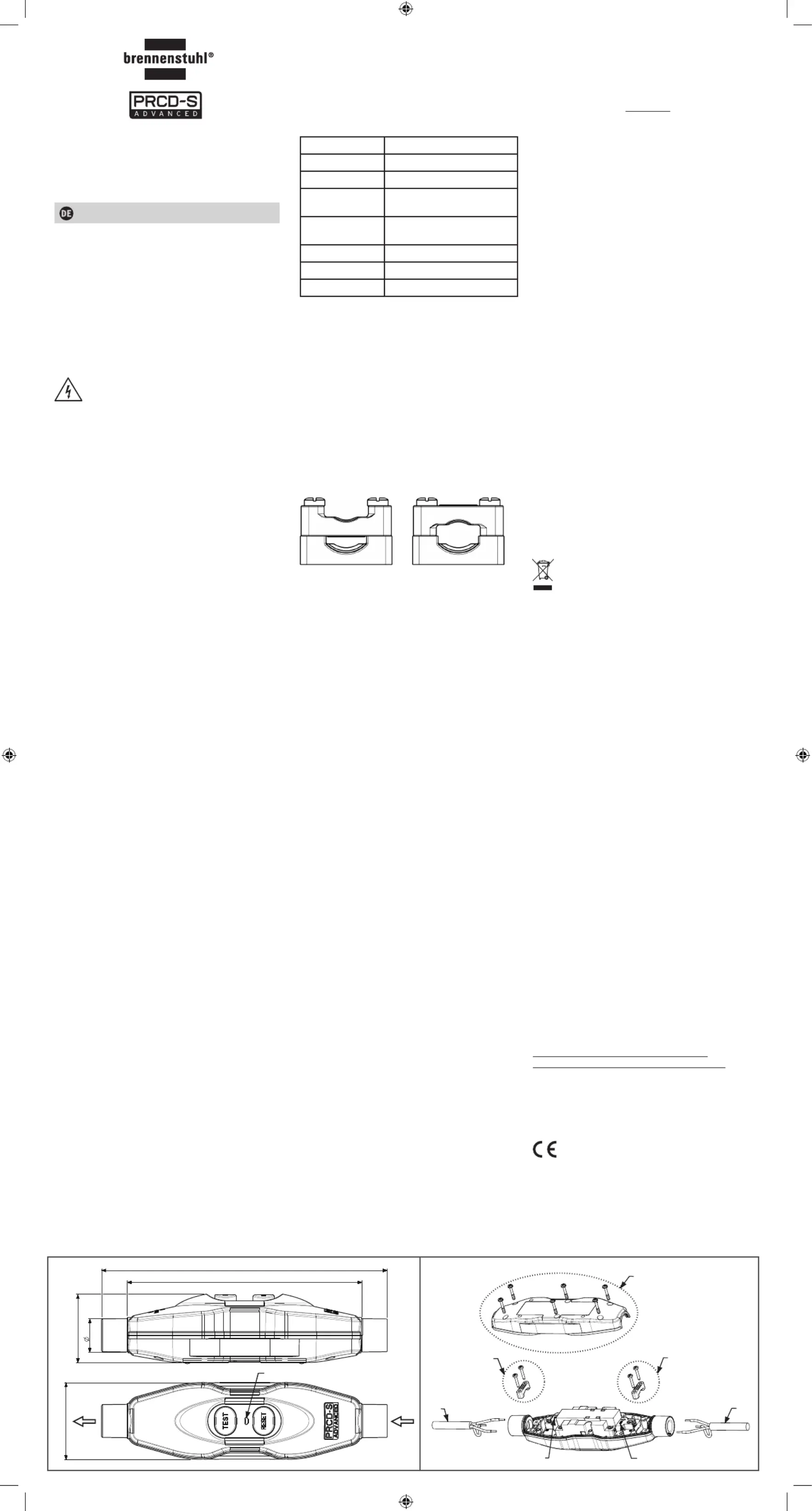

Abb. A Abb. B

068222 BA_Mob. Personenschutz-Schalter BDI 0534010.indd 1

068222 BA_Mob. Personenschutz-Schalter BDI 0534010.indd 1068222 BA_Mob. Personenschutz-Schalter BDI 0534010.indd 1 11.04.24 07:40

11.04.24 07:40

11.04.24 07:4011.04.24 07:40

Assembly (for art. 1290680 or when replacing defective

cables/plugs) Fig. B

Description of the assembly:

- Loosen the 6 screws on the back of the housing and Step 1:

remove the cover.

- Disassemble the strain relief by removing the 2 screws at Step 2:

the inlet and outlet.

- Lead the cables through the respective cable input and connect Step 3:

the cable to (input or mains side) or (output or consumer „IN“ „OUT“

side) according to the markings. Tighten the 3 contact screws with a

tightening torque of 80 Ncm.

The following cable types and lengths are permitted:

Type H07RN-F or H07BQ-F

Wire cross-section 3G1.5 mm² oder 3G2.5 mm²

Cable diameter 8-14 mm

Minimal length

(input/output)

1.5 m/1.5 m

Maximum length

(input/output)

1.65 m/40 m

Stripping length 50 mm (same length for all 3 strands)

Stripping length 8 mm

Wire end ferrules Use strongly recommended

The cable lengths of the assembled by the PRCD-S ADVANCED

manufacturer may deviate from the dimensions mentioned above.

Only use 3-pole household plugs and sockets according to DIN VDE 0620

or other national plug and socket standards or industrial plugs and

sockets 16A 3p 6h (IEC/EN 60309-2).

The plug device must have at least IP44 protection.

The IP55 degree of protection (installation version) is only achieved with

appropriate installation and if all connectors used also have at least IP55.

The H07BQ-F cable type has only limited resistance to external thermal

eects and is therefore not suitable for welding work, for example.

- The screws for strain relief are tightened with a tightening Step 4:

torque of 50 Ncm. The outer cable sheath of the cable should be visible at

least 5mm outside the strain relief. Depending on the cable cross-section

used, the mounting direction of the strain relief must be observed:

For cables 3G1.5 mm² For cables 3G2.5 mm²

- Check the housing seal for a clean t and then replace the and Step 5:

then put on the housing cover. Tighten the enclosure screws with

a tightening torque of 80 Ncm.

Operation:

Insert the plug of the into a stationary socket. PRCD-S ADVANCED

Apply the test sequence before each switch-on!

Test sequence:

1. Test switch-on function (start-up circuit for comparison with site earth):

The RESET button is pressed and remains pressed. The TEST button is

pressed and released again. After releasing the RESET button,

the PRCD-S ADVANCED must not switch on and the output/load side

remains disconnected from the mains. consumer side remains

disconnected from the mains. The LED does not light up red.

2. Switch on:

The RESET button is pressed and released. The unit is switched on.

The LED lights up red and the mains voltage is switched through to the

output/consumer side.

3. Test fault function (protective conductor detection/monitoring

and RCD function):

When the TEST button is pressed, the must trip PRCD-S ADVANCED

and disconnect the output/consumer side from the mains.

The LED goes out.

The test sequence must be carried out in the order given.

If the results are not as described, either an installation error has been

detected or the is defective. To rule out the latter, PRCD-S ADVANCED

the test sequence can be repeated on a socket that is free of installation

faults. If the repeat test sequence is free of faults, there was probably

an installation fault. A qualied electrician must be called in to correct the

problem. If the repeat test sequence was faulty, the PRCD-S ADVANCED

is probably defective.

 Do not use the unit any more.

Switch on:

- The RESET button is pressed and released again. The LED lights up red

and the mains voltage is switched through to the output/consumer side.

- If the unit is switched on while isolated from the ground

- (e.g. with a glove), the unit may not switch on.

- Do not switch on when insulated from the ground 

(e.g. without glove).

Functions:

- Residual current circuit-breaker with rated dierential current

IΔn ≤ 30 mA for AC currents, pulsating DC dierential currents and

DC superimposed (smooth DC residual current up to 6mA) half-wave

dierential current.

- Detection of faulty electrical installations.

- The cannot be switched on or switches o if a fault PRCD-S ADVANCED

is detected on the mains side.

- Check the power supply socket of the poles L (phase), N (neutral),

PE (protective earth) with regard to:

• correct wiring.

- Check PE (protective earth) for absence of voltage and interruption when

switching on. Switching on is not possible with resistance values >1k .Ω

- Check PE (protective conductor) for interruption and for resistance values

smaller than approx. 1k (e.g. corrosion) during operation. Ω

The switches o at resistance values >1k .PRCD-S ADVANCED Ω

- Undervoltage detection. No automatic restart after voltage recovery.

- External voltage detection on the protective conductor during operation

(e.g. drilling into a line) Protective conductor function is maintained.

- Glove detection (unit cannot be switched on in the event of a fault even

with an insulating glove).

- Safety increase through extended test coverage (including protective

conductor detection and monitoring, not only residual current circuit

breakers).

- Protection level increase through combination of residual current circuit

breaker. (IΔn ≤ 30 mA ) and low-impedance protective conductor detec-

tion (~ 1K ) in the event of a fault when the L phase on the output side Ω

comes into contact with touchable, conductive surfaces connected to the

PE conductor, as this always leads to the output side being switched o.

This prevents a dangerous touch voltage from remaining.

- The protective conductor circuit is switched on in advance and switched

o in retardation.

- Optical permanent status display

(LED lights up red: on-state; LED does not light up: o-state).

- Overvoltage protection of the evaluation electronics by varistor

component.

Switch o:

- The test button is pressed. The LED goes out and the mains voltage is

disconnected from the output/consumer side.

- The plug of the must be pulled out of the xed PRCD-S ADVANCED

power socket to achieve complete mains disconnection.

Retest:

- In accordance with DGUV Regulation 3 (formerly BGV A3) - Electrical

installations and equipment - in conjunction with DGUV Information

203-070 - Periodic testing of electrical installations (specialist knowledge

for testing personnel) - and DIN VDE 0701-0702 - Testing after repair,

modication of electrical equipment - Repeat testing of electrical

equipment

- General requirements for electrical safety -

recurring tests on the are required. PRCD-S ADVANCED

Testing after repair or modication of electrical equipment must be carried

out by a qualied electrician.

Repeat tests must be carried out by qualied electricians or persons trained

in electrical engineering under the direction and supervision of a qualied

electrician.

under the direction and supervision of a qualied electrician.

Due to its innovative test concept, the oers the PRCD-S ADVANCED

advantage of also being able to measure the insulation resistance on

the input side to evaluate the insulation materials. This allows insulation

faults to be detected and thus increases safety.

Details on the re-examination can be found at:

https://www.brennenstuhl.com/1160210 resp.

https://www.brennenstuhl.com/1290680

Disposal:

The packaging is made of environmentally friendly materials,

which you can dispose of at local recycling points.

Dispose of electrical appliances in an environmentally

friendly manner!

Electric appliances must not be disposed of in household

waste!

The European Directive 2012/19/EU on Waste Electrical and Electronic

Equipment rules that used electric appliances should be collected

separately and recycled in an environmentally friendly manner.

For possibilities of disposal of the used appliance, please contact your

local or municipal administration.

If you have any questions about the product, please contact us at service@

brennenstuhl.de.

EU DECLARATION OF CONFORMITY

The declaration of conformity is deposited with the manufacturer

Manufacturer:

Hugo Brennenstuhl GmbH & Co. KG

Seestrasse 1-3 · D-72074 Tübingen

H. Brennenstuhl S.A.S. · 4 rue de Bruxelles · F-67170 Bernolsheim

lectra technik ag · Blegistrasse 13 · CH-6340 Baar

service.brennenstuhl.com

www.brennenstuhl.com

Operating instructions

General:

The is a further development of well-known PRCD-S PRCD-S ADVANCED

devices. As a mobile intermediate personal protection switch, it oers

reliable protection against faulty electrical installations and the associated

electrical accidents.

It switches all poles (L/N/PE) and includes a:

- electronic residual current evaluation with undervoltage release,

- (approx. 1kΩ) protective conductor detection, low-resistance

- Protective conductor monitoring,

-Glove recognition (unit cannot be switched on in the event of

a fault even if the glove is the glove in the event of an error),

-extended test coverage (including protective conductor

detection and monitoring).

Safety instructions:

- Electrical work in general and in particular the connection of the of the

non-ready-to-use version of the to exible cables, PRCD-S ADVANCED

the replacement of defective exible cables and the regular repeat tests

in accordance with DGUV regulation 3 must be carried out by a qualied

electrician.

- The following specialist knowledge in particular is required for

installation required:

• The „5 safety rules“ to be applied: Disconnect; secure against being

switched on again; determine that no voltage is present; earth and

short-circuit; cover or isolate adjacent live parts.

• Selection of the appropriate tools, measuring instruments and,

if necessary the personal protective equipment.

• Evaluation of the measurement results.

- When installing the unit, the installation instructions must be observed

and only the exible cables and plug-in devices specied in these

operating instructions must be used.

- Before each commissioning, the proper function must be checked by

applying the test sequence.

- In the event of a malfunction, do not continue to use the unit.

- The appliance must not be misused, but only used as described in the

intended use.

- Do not drop the unit or immerse it in liquids.

- The use of the must not be considered as a PRCD-S ADVANCED

substitute for basic electrical safety measures.

- Always disconnect the mains plug before opening the housing.

- The plug of the must be pulled out to achieve a PRCD-S ADVANCED

disconnection. to achieve disconnection.

- The is to be connected directly to a xed socket.PRCD-S ADVANCED

Intended use:

The is used in accordance with DGUV Information PRCD-S ADVANCED

203-006 (formerly BGI/GUV-I 608 or BGI 608) for the safe use of equipment

during construction and installation work on sockets with unknown

protective measures.

To ensure that terminal devices and supply lines can be monitored

optimally, it is recommended that the PRCD-S be connected 1.5m + 10% -

max. 2m away from the socket intended for current draw.

Use 3-pole household plugs according to DIN VDE 0620 or other national

plug standards or industrial plugs 16A 3p 6h (IEC/EN 60309-2).

The is not to be used with:PRCD-S ADVANCED

- Refrigerators, freezers or similar applications.

(no automatic restart after power failure).

- Machines with high inrush currents.

- IT networks, isolating transformers, power generators, etc...

For the to function, the presence of a protective PRCD-S ADVANVED

earth conductor is mandatory.

Technical data:

Model variant: Mounting version/conduit version

Designation Product: BDI-Z 1 30 IP55/BDI-VL 1 30 IP44

Art. No: 1290680/1160210

Rated voltage: 230 V~

Rated frequency: 50 Hz

Rated current: 16 A

Rated power: 3680 W

Rated residual current: IΔn = 30 mA

Ambient temperature: -25°C to +45°C

(with a daily mean value which does

not exceed +35 °C)

Protection class: IP55/IP44

Switching status display: ON LED lights up red

OFF  LED not lit red

Operation: SWITCH ON Press RESET button

SWITCH OFF/TEST Press TEST button

Dimensions: BDI-Z 1 30 IP55/BDI-VL 1 30 IP44 (Fig. A)

Weight: 0.34 kg/1.03 kg

Standards/Technical spec: DIN VDE 0661, DGUV Information 203-006

(formerly BGI/GUV-I 608 or BGI 608)

DGUV Test Test principle: PRCD-S GS-ET-41

Mobile personal

protection

BDI-Z 1 30 IP55/BDI-VL 1 30 IP44

OUT

64.5

240

197

Switching status display

2 / 4

1 / 5

"OUT"

"IN"

Fig. A Fig. B

0534010/1524

068222 BA_Mob. Personenschutz-Schalter BDI 0534010.indd 2

068222 BA_Mob. Personenschutz-Schalter BDI 0534010.indd 2068222 BA_Mob. Personenschutz-Schalter BDI 0534010.indd 2 11.04.24 07:40

11.04.24 07:40

11.04.24 07:4011.04.24 07:40

Produkt Specifikationer

Mærke:	Brennenstuhl
Kategori:	Ikke kategoriseret
Model:	PRCD-S Advanced

Har du brug for hjælp?

Hvis du har brug for hjælp til Brennenstuhl PRCD-S Advanced stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Ikke kategoriseret Brennenstuhl Manualer

Brennenstuhl Primera-Tec Comfort Switch Plus 19.500A Manual

30 Juli 2025

Brennenstuhl H05VV-F3G1 Manual

30 Juli 2025

Brennenstuhl Eco-Line Comfort Switch Plus PRL E 06 DE V2 Manual

29 Juli 2025

Brennenstuhl PRCD-S Advanced Manual

29 Juli 2025

Brennenstuhl Signograph Manual

25 Juli 2025

Brennenstuhl BDZ 44 DE 3655 Manual

25 Juli 2025

Brennenstuhl professionalLINE LB 5000 Manual

25 Juli 2025

Brennenstuhl Eo-Line 13.500 A Manual

16 Juni 2025

Brennenstuhl Premium-Web-Line V3 Manual

30 Marts 2025

Brennenstuhl GWY CZ 01 Manual

18 Marts 2025

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Black Diamond HotForge Hybrid Quickpack Manual

31 Juli 2025

RADEMACHER RolloTron Comfort DuoFern 1800 Manual

31 Juli 2025

Infiniton GG-430 Manual

31 Juli 2025

AIC RSC-4ET Manual

31 Juli 2025

Advantech PPC-MB-610 Manual

31 Juli 2025

Intellinet 561730 Manual

31 Juli 2025

Oppo X7 Ultra Manual

31 Juli 2025

Oppo K11 Manual

31 Juli 2025

Bestway Hydro-Force 6531R Manual

31 Juli 2025

RYOBI RSCR4 Manual

31 Juli 2025
