Side 1/24

WT 717 B d-f-e-ru 151 259-08 12.23

PM1000620 000 01

Betriebsanleitung

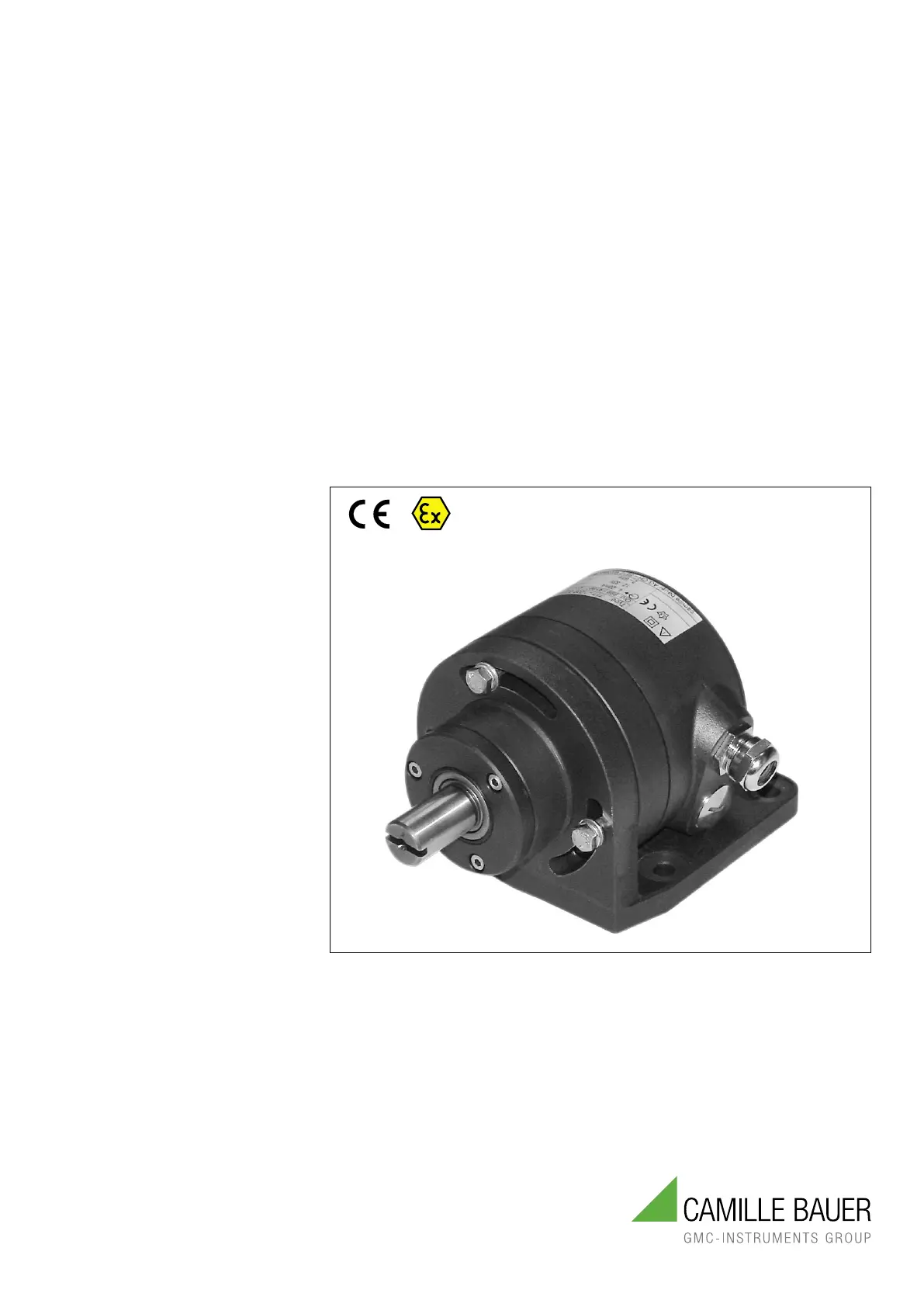

Messumformer für Drehwinkel KINAX WT 717

Mode d'emploi

Convertisseur de mesure pour angle de

rotation KINAX WT717

Operating Instructions

Transmitter for angular position KINAX WT 717

Руководство по эксплуатации

Измерительный преобразователь угла

поворота KINAX WT 717

Camille Bauer Metrawatt AG

Aargauerstrasse 7

CH-5610 Wohlen/Switzerland

Phone +41 56 618 21 11

info@camillebauer.com

www.camillebauer.com

II 2 G

Betriebsanleitung

Messumformer für Drehwinkel KINAX WT 717

1. Sicherheitshinweise

1.1 Symbole

Die Symbole in dieser Anleitung weisen auf Risiken hin und haben

folgende Bedeutung:

Warnung bei möglichen Gefahren.

Nichtbeachtung kann zu Betriebsstörungen führen.

Nichtbeachtung kann zu Betriebsstörungen und Per-

sonenschäden führen.

Info für bestimmungsgerechte

Produkthandhabung.

1.2 Bestimmungsgemässe Verwendung

• Der Messumformer KINAX WT717 ist ein Präzisions mess gerät. Er

dient zur Erfassung von Winkelpositionen, Aufbereitung und Bereit-

stellung von Messwerten als elektrische Ausgangssignale für das

Folgegerät. Drehgeber nur zu diesem Zweck verwenden.

• Der Drehwinkel-Messumformer ist nicht zur Drehzahlmessung be-

stimmt.

• Das Gerät ist für den Einbau in industriellen Anlagen vorgesehen

und erfüllt die Anforderungen nach EN 61010-1.

• Geräteausführungen mit Explosionsschutz dürfen nur in den ge-

planten Einsatzzwecken eingesetzt werden. Der Einsatz in anderen

explosionsgefährdeten Bereichen ist nicht zulässig.

• Der Hersteller haftet nicht für Schäden, die auf unsachgemässe

Behandlung, Modiﬁkationen oder nicht bestimmungsgemässe

Anwendungen zurückzuführen sind.

1.3 Inbetriebnahme

• Einbau, Montage, Installation und Inbe -

triebnahme des Gerätes muss ausschliesslich durch

eine qualiﬁzierte Fachkraft ausgeführt werden.

• Betriebsanleitung des Herstellers muss beachtet werden.

• Vor Inbetriebnahme der Anlage alle elektrischen Verbin-

dungen überprüfen.

• Wenn Montage, elektrischer Anschluss oder sonstige

Arbeiten am Gerät und an der Anlage nicht fachgerecht

ausgeführt werden, kann es zu Fehlfunktionen oder Ausfall

des Gerätes kommen.

• Eine Gefährdung von Personen, eine Beschädigung der

Anlage und eine Beschädigung von Betriebseinrichtungen

durch den Ausfall oder Fehlfunktion des Gerätes muss

durch geeignete Sicherheitsmassnahmen ausgeschlossen

werden.

• Das Gerät nicht ausserhalb der Grenzwerte betreiben,

welche in der Anleitung angegeben sind.

• Geräteausführungen mit Explosionsschutz dürfen nur in

Betrieb genommen werden, wenn...

- die Angaben auf dem Typenschild des Gerätes mit dem

zulässigen EX-Einsatzbereich vor Ort übereinstimmen

(Gerätegruppe, Kategorie, Zone, Temperaturklasse

bzw. maximale Oberﬂächentemperatur)

- die Angaben auf dem Typenschild des Gerätes mit

dem Spannungsnetz übereinstimmen.

- das Gerät unbeschädigt ist und

- sichergestellt ist, dass keine explosionsfähige Atmo-

sphäre, Öle, Säure, Gase, Dämpfe, Strahlungen etc.

bei der Montage vorhanden sind.

1.4 Reparaturen und Änderungen

Reparaturen und Änderungen sind ausschliesslich durch den

Hersteller auszuführen. Bei unsachgemässen Eingriffen in

das Gerät erlischt der Garantieanspruch. Änderungen, die

zur Verbesserung des Produktes führen, behalten wir uns vor.

1.5 Entsorgung

Geräte und Bestandteile dürfen nur fachgerecht und nach

länderspeziﬁschen Vorschriften entsorgt werden.

1.6 Transport und Lagerung

Die Geräte sind ausschliesslich in der Originalverpackung

zu transportieren und zu lagern. Geräte nicht fallen lassen

oder grösseren Erschütterungen aussetzen.

2. Lieferumfang

1 Messumformer für Drehwinkel KINAX WT717

1 Betriebsanleitung deutsch, französisch und englisch

1 EG-Baumusterprüfbescheinigung, nur bei ATEX-Zulassung

3. Anwendung

Der Messumformer KINAX WT 717 erfasst kontaktlos die

Winkelstellung einer Welle und formt sie in einen eingeprägten, dem

Messwert proportionalen Gleichstrom um. Durch seine robuste Aus-

führung eignet sich der WT717 besonders für Anwendungen in rauer

Umgebung.

Ausführungen in Zündschutzart «Eigensicherheit» mit eigensicherem

Messausgang ergänzen die Baureihe des Messumformers.

4. Hauptmerkmale

• Robuster, feldtauglicher Drehwinkel-Messumformer

• Höchste mechanische und elektrische Sicherheit

• Bewährtes kapazitives Abtastsystem

• Verschleissfrei, wartungsfrei

• Vibrations- und rüttelfest

• Analoges Ausgangssignal 4…20 mA mit 2-Drahtanschluss

• Nach dem Einschalten ist durch das kapazitive Abtast system die

absolute Position direkt verfügbar

• Justierung / Feineinstellung des Analogausgangs, Nullpunkt und

Mess-Spanne unabhängig voneinander einstellbar

• Kennlinie der Ausgansgrösse Linear, als V-Kennlinie oder als frei

wählbare Linearisierungskurve programmierbar

• Mit Explosionsschutz „Ex ia IIC T6 Gb”, nach ATEX lieferbar

5. Technische Daten

5.1 Messeingang

Messbereiche: Programmierbar zwischen 0 bis 50° oder

0 bis 350°

Wellen-Durchmesser: 19 mm

Drehrichtung: Parametrierbar

5.2 Hilfsenergie H

Gleichspannung

: 12…33 V

(möglich bei der Standard-Aus führung,

Nicht Ex)

12…30 V

(erforderlich bei der Ex-Ausführung, Zünd-

schutzart Eigensicherheit Ex ia IIC T6)

In Zündschutzart Eigensicherheit Ex ia IIC nur zum Anschluss an einen

bescheinigten eigensicheren Stromkreis mit folgenden Höchstwerten:

max. Eingangsspannung Ui: 30V

max. Eingangsstrom Ii: 160mA

max. Eingangsleistung Pi: 1W

max. innere Kapazität Ci: 6,6nF

max. innere Induktivität Li: Ist vernachlässigbar klein

Gegen Falschpolung geschützt. Der niedrigste Spannungswert darf 12 V

nicht unterschreiten.
