Side 1/8
U 543 B d-f-e 133 984-03 10.09
Betriebsanleitung
Messumformer für Wechselspannung SINEAX U 543
Mode d’emploi
Convertisseur de mesure
pour tension alternative SINEAX U 543
Operating Instructions
Transducer for AC voltage SINEAX U 543
Camille Bauer AG
Aargauerstrasse 7
CH-5610 Wohlen/Switzerland
Telefon +41 56 618 21 11
Telefax +41 56 618 35 35
info@camillebauer.com
http://www.camillebauer.com

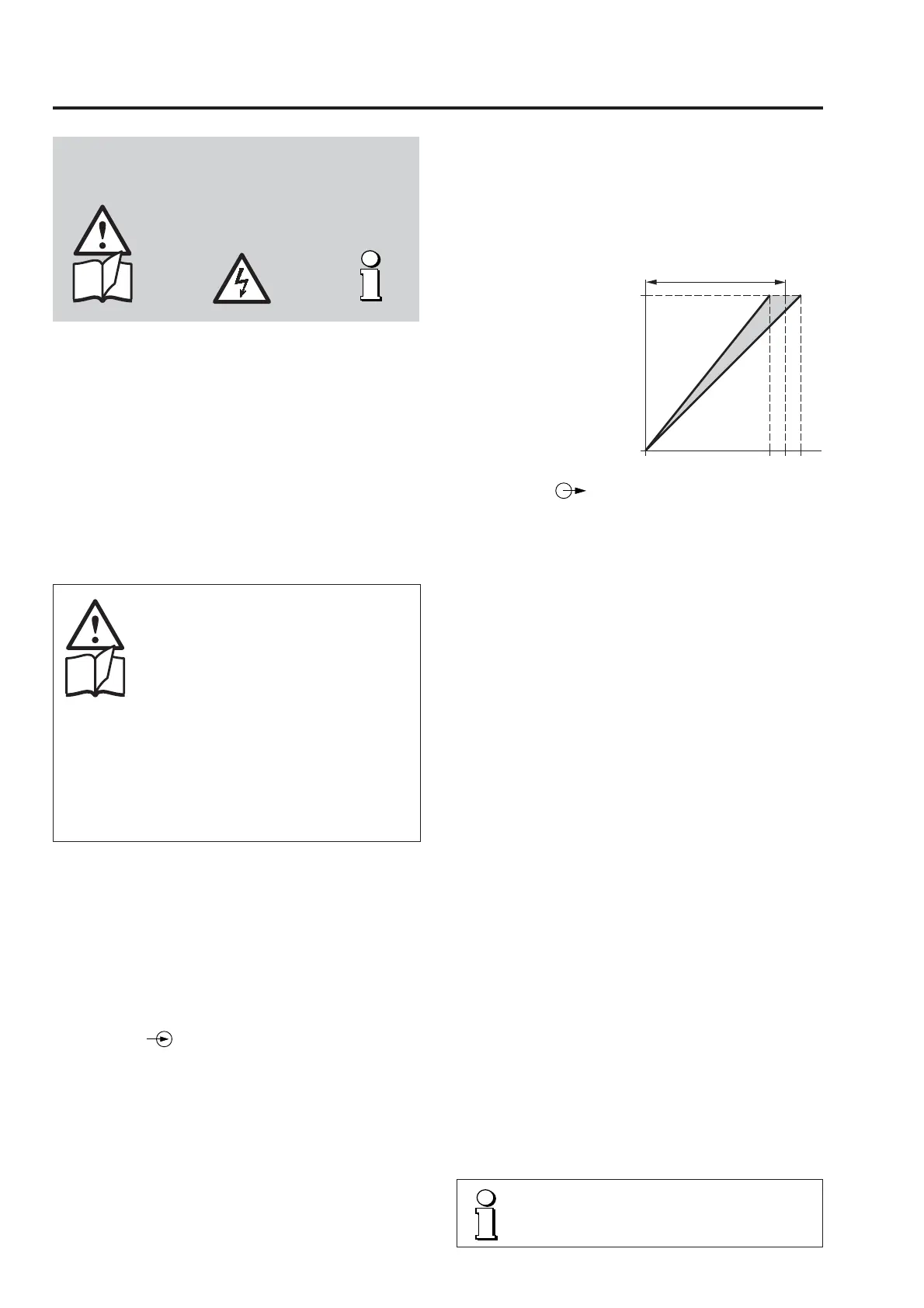

2
Betriebsanleitung
Messumformer für Wechselspannung SINEAX U 543
2. Kurzbeschreibung
Der Messumformer SINEAX U 543 dient zur Umwandlung
einer sinusförmigen Wechselspannung in ein dem Messwert
proportionales Gleichstrom- oder Gleichspannungssignal. Er
arbeitet separat zugeführte Hilfsenergie.ohne
Sicherheitshinweise, die unbedingt beachtet werden
müssen, sind in dieser Betriebsanleitung mit folgenden
Symbolen markiert:
Inhaltsverzeichnis
1. Erst lesen, dann … .....................................................2
2. Kurzbeschreibung .......................................................2
3. Technische Daten ........................................................2
4. Befestigung .................................................................2
5. Elektrische Anschlüsse ................................................3
6. Inbetriebnahme und Wartung ......................................3
7. Demontage-Hinweis ....................................................3
8. Gerätezulassungen ......................................................3
9. Mass-Skizze ................................................................8
10. Konformitätsbescheinigung ........................................8
1. Erst lesen, dann …
Der einwandfreie und gefahrlose Betrieb
setzt voraus, dass die Betriebsanleitung
gelesen und die in den Abschnitten
4. Befestigung
5. Elektrische Anschlüsse
enthaltenen Sicherheitshinweise beachtet
werden.
Der Umgang mit diesem Gerät sollte nur durch ent-
sprechend geschultes Personal erfolgen, das das Gerät
kennt und berechtigt ist, Arbeiten in regeltechnischen
An lagen auszuführen.
Bei einem Eingriff in das Gerät erlischt der Garantie-
anspruch!
3. Technische Daten
Messeingang
Nennfrequenz: 50/60 Hz
Eingangs-
nennspannung: Max. Messeingangsspannung auf
dem Typenschild beachten!
0 - 20 bis 0 - 600 V
Eigenverbrauch bei
Nennfrequenz 50 Hz: 2,0 VA bei 20 mA Ausgang
1,6 VA bei 10 mA Ausgang
1,4 VA bei 5 mA Ausgang
1,2 VA bei 1 mA Ausgang
Einstellbarkeit
(Besonderheit): Zulässige Änderung des Messbe-
reichendwertes, variable Empfi nd-
lichkeit, einstellbar mit Potentiome-
ter (siehe Bild 3)
Einstellbereich
ca. 0,9 - 1,1 · IN (ca. ± 10%)
100%
0 0,9 1,1
0
Ausgang
Messeingang 1
U
N
Messausgang
Gleichstrom:
Ausgangssignale IA: 0 - 1, 0 - 5, 0 - 10 oder 0 - 20 mA
Bürdenspannung: 15 V
Aussenwiderstand: Siehe Abschnitt «5. Elektrische An-
schlüsse»
Nicht aufgeprägte
Gleichspannung: 0 - 1 bis 0 - 10 V
Aussenwiderstand: Siehe Abschnitt «5. Elektrische An-
schlüsse»
Einstellzeit: ≤ 300 ms
Genauigkeitsangaben (Analog EN 60 688)
Bezugswert: Ausgangsendwert
Grundgenauigkeit: Klasse 0,5
Eingang: 20 - 100%
Temperatureinfl uss
(– 10 bis + 55 °C): 0,2% / 10 K
Sicherheit
Verschmutzungsgrad: 2
Überspannungs-
kategorie: III (bei ≤ 300 V)
II (bei > 300 V)
Umgebungsbedingungen
Betriebstemperatur: –10 bis +55 °C
Lagerungstemperatur: – 40 bis +70 °C
Relative Feuchte
im Jahresmittel: ≤75 %
Betriebshöhe: 2000 m max.
Nur in Innenräumen zu verwenden
4. Befestigung
Die Befestigung des SINEAX U 543 erfolgt auf einer Hut-
schiene.
Bei der Bestimmung des Montageortes müssen
die «Umgebungsbedingungen», Abschnitt
«3. Technische Daten», eingehalten werden!
