Side 1/24
OWNER’S MANUAL
MANUAL DE USUARIO
ZR500.1D • ZR1000.1D • ZR1500.1D • ZR2000.1D
ZR600.4D •ZR800.4D • ZR1600.4D
ENGLISH | ESPAÑOL
Monoblock Class D Subwoofer Amplifier
Amplificador de Subwoofer Monobloque Digital
4 Channels Class D Stereo Full Range Amplifier
Amplificador de rango completo estéreo digital de 4 canales
FEATURES / CARACTERÍSTICAS
ZR500.1D
1. HI / LO - Level input Button Selector.
2. INPUT - Low Level Input, this is your RCA audio signal input
from the source (head unit).
• OUTPUT (Only for ZR2000.1D) - Low Level Output, A daisy
chain output for connection to another amplifier with a
low-level input.
• BRIDGE (Only for ZR1000.1D and ZR1500.1D) – for
Strapping two amplifiers as one with one Master and one Slave
configuration.
• IN – use an RCA to connect from the Master Amplifier, use
this when this is used as a Slave amplifier.
• OUT – use an RCA to connect to a Slave Amplifier, use this
when this is used as a Master Amplifier.
3. REMOTE - Controller Input Jack, plug the Bass level knob to
adjust the volume remotely.
4. GAIN - Knob for input gain adjustment, this ranges from
0.2V to 6V input signal.
5. LPF – Knob for Low Pass Frequency adjustment, this ranges
from 40Hz to 180Hz.
6. SUBSONIC – Knob for Subsonic frequency adjustment, this
ranges from 10Hz to 50Hz.
7. FREQ – Knob for Bass Boost Frequency adjustment, this
ranges from 30Hz to 80Hz.
8. BOOST – Knob for Bass Boost gain, this ranges from 0dB
to +12dB.
1. HI / LO - Selector de botón de entrada de nivel.
2. ENTRADA - Entrada de nivel bajo, esta es su entrada de
señal de audio RCA desde la fuente (unidad estéreo).
• SALIDA (Solo para ZR2000.1D)- Salida de bajo nivel, una
salida en cadena para la conexión a otro amplificador con una
entrada de bajo nivel.
• PUENTE (Solo para ZR1000.1D y ZR1500.1D) - para
conectar dos amplificadores como uno con una configuración
de maestro y una configuración de esclavo.
• ENTRADA: utilice un RCA para conectarse desde el
amplificador maestro. solo use esta entrada RCA cuando se
use como un amplificador esclavo.
• SALIDA: utilice un RCA para conectarse a un amplificador
esclavo. solo use esta salida RCA cuando se use como un
amplificador maestro.
3. REMOTO - Conector de entrada del controlador, conecte la
perilla de nivel de graves para ajustar el volumen de forma
remota.
4. GANANCIA - Perilla para el ajuste de la ganancia de
entrada, esto varía de 0.2V a 6V de señal de entrada.
5. LPF - Perilla para el ajuste de la frecuencia de paso bajo,
varía entre 40 Hz y 180 Hz.
6. SUBSÓNICO - Perilla para ajuste de frecuencia subsónica,
esto varía de 10Hz a 50Hz.
7. FREQ - Perilla para el ajuste de la frecuencia de refuerzo de
graves, varía de 30 Hz a 80 Hz.
8. POTENCIADOR - Perilla para la ganancia de refuerzo de
graves, varía de 0dB a + 12dB

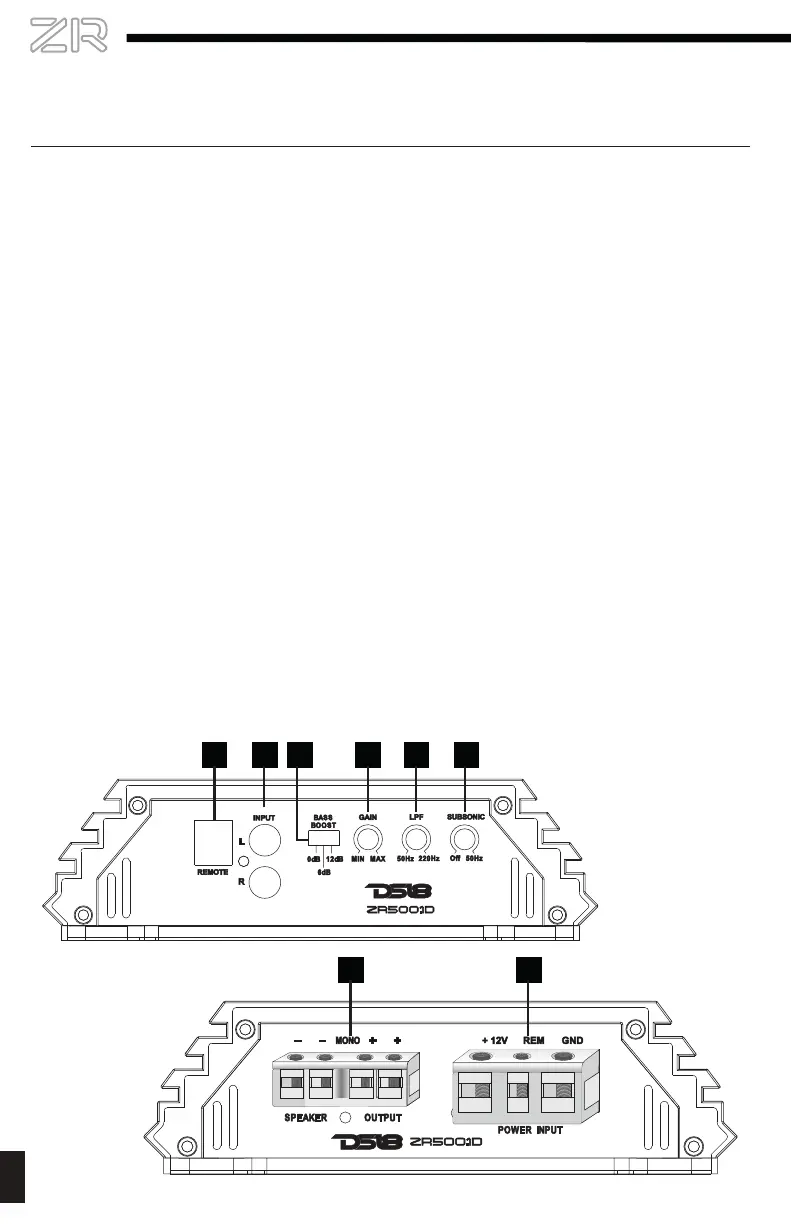

1. REMOTE - Controller Input Jack, plug the Bass level knob
to adjust the volume remotely.
2. INPUT - Low Level Input, this is your RCA audio signal
input from the source (head unit).
3. BASS BOOST – Switch selector for Bass Boost gain, this
can be selected for 0dB, 6dB or 12dB gain.
4. GAIN - Knob for input gain adjustment, this ranges from
0.2V to 6V input signal.
5. LPF – Knob for Low Pass Frequency adjustment, this
ranges from 50Hz to 220Hz.
6. SUBSONIC – Knob for Subsonic frequency adjustment,
this ranges from 10Hz to 50Hz.
7. POWER INPUT - Power connection terminals.
• +12V – Positive Terminal, using a 4 Ga wire connect it
Directly to the Positive (+) Post of the car battery.
• REM - Terminal to Remote cable, which comes from the
source and controls the amplifier switching on.
(Applied voltage must be between 10 and 15VDC).
• GND - Ground terminal, using a 4 Ga wire connect it to the
car chassis. Keep the length of the ground
cable to a minimum.
8. SPEAKER OUTPUT - Speaker connecting terminal.
1. REMOTO - Conector de entrada del controlador, conecte la
perilla de nivel de graves para ajustar el volumen de forma
remota.
2. INPUT - Entrada de nivel bajo, esta es su entrada de señal
de audio RCA desde la fuente (unidad estéreo).
3. POTENCIADOR DE GRAVES - Selector de switch para
ganancia de refuerzo de graves, esto puede seleccionarse
para ganancia de 0dB, 6dB o 12dB.
4. GANANCIA - Perilla para el ajuste de la ganancia de
entrada, esto varía de 0.2V a 6V de señal de entrada.
5. LPF - Perilla para el ajuste de la frecuencia de paso bajo,
varía entre 50 Hz y 220 Hz.
6. SUBSÓNIC - Perilla para ajuste de frecuencia subsónica,
esto varía de 10Hz a 50Hz.
7. ENTRADA DE ALIMENTACIÓN - Terminales de conexión de
alimentación.
• + 12V - Terminal positivo, con un cable de 4 Ga
conéctelo directamente al terminal positivo (+) de la batería
del vehículo.
• REM - Cable de terminal a remoto, que proviene de la
fuente y controla el encendido del amplificador.
(El voltaje aplicado debe estar entre 10 y 15 VCC).
• GND - Terminal de tierra, con un cable de 4 Ga conéctelo al
chasis del automóvil. Mantenga la longitud del cable de tierra
al mínimo.
8. SALIDA DE ALTAVOZ - Terminal de conexión de altavoz.
7
8
1 2 4 5 63
1
1. SPEAKER OUTPUT - Speaker connecting terminal.
2. POWER INPUT - Power connection terminals.
• +12V – Positive Terminal, using a 4 or 0 Ga wire connect
it Directly to the Positive (+) Post of the car battery.
• REM - Terminal to Remote cable, which comes from the
source and controls the amplifier switching on.
(Applied voltage must be between 10 and 15VDC)
• GND - Ground terminal, using a 4 or 0 Ga wire connect it
to the car chassis. Keep the length of the ground
cable to a minimum.
1. SALIDA DE ALTAVOCES - Terminal de conexión de
altavoces.
2. ENTRADA DE ALIMENTACIÓN - Terminales de
conexión de alimentación.
• + 12V - Terminal positivo, con un cable de 4 o 0 Ga
conéctelo directamente al terminal positivo (+) de la
batería del automóvil.
• REM – Terminal a cable remoto, que proviene de la
fuente y controla el encendido del amplificador. (El
voltaje aplicado debe estar entre 10 y 15 VCC)
• GND - Terminal de tierra, con un cable de 4 o 0 Ga
conéctelo al chasis del vehículo. Mantenga la longitud del
cable de tierra al mínimo.
