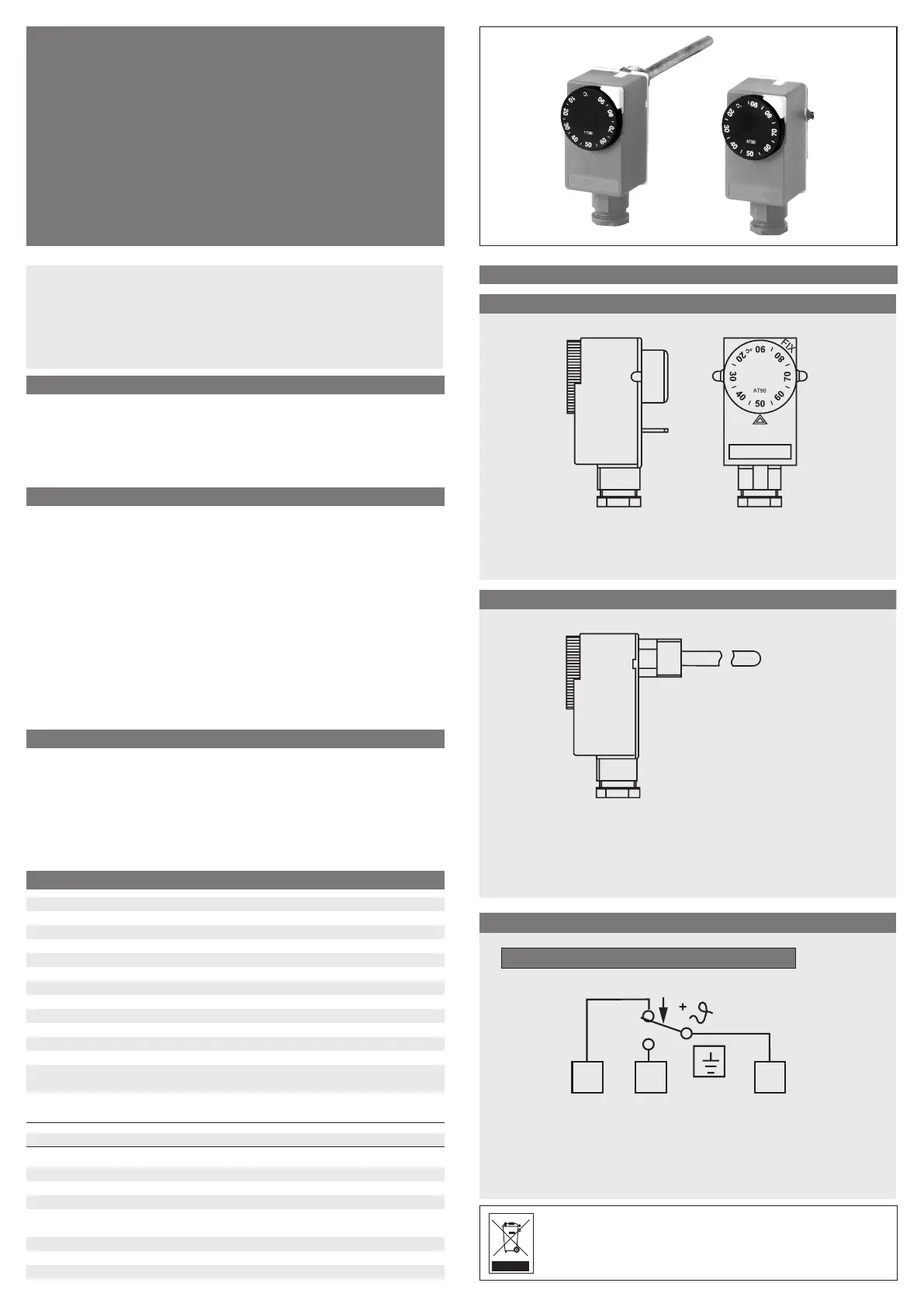

Side 1/3
Montage- und Bedienungsanleitung
Anlegethermostat Typ AT60E / AT90E
Tauchthermostat Typ TT90E
U 468 931 003 189-6
D
Achtung!
Das Gerät darf nur durch einen Elektrofachmann geöffnet und gemäß dem
Schaltbild im Gerät bzw. dieser Anleitung installiert werden. Dabei sind die
bestehenden Sicherheitsvorschriften zu beachten. Dieses unabhängig montierbare
elektromechnische Gerät dient der Regelung der Temperatur. Das Gerät ist gemäß
VDE 0875 bzw. EN 55014 funkentstört und arbeitet nach der Wirkungsweise 1B
(EN 60730)
Eigenschaften
• Rastfunktion gegen unbeabsichtigtes Verstellen der Temperatur
• Arretierscheibe zum Feststellen der Temperatur.
• Schnelle Erfassung der Temperatur (niedrige Zeitkonstante)
Anlegethermostat AT: Befestigung über Feder
Tauchthermostat TT: Tauchhülse kann direkt von der Flüssigkeit umspült werden
Verwendung
Der Tauchthermostat TT90E wird eingesetzt:
• zur Temperaturregelung von Festwertregelstrecken z. B. Regelung von Warmwasser-
bereitern, Pufferspeichern usw.
• zur Umschaltung zwischen Wärmeerzeugern in bivalenten Anlagen.
• zur Temperaturüberwachung z. B. bei Schwimmbeckenheizungen, Fußboden heizun-
gen.
Der Anlegethermostat AT60E/AT90E wird eingesetzt :
• zur Temperaturüberwachung bei Warmwasserfußbodenheizungen (z. B. bei 50 °C),
Schwimmbeckenheizungen usw.
• zur Begrenzung von Festwertregelstrecken.
• zum Schalten von Brauchwasserzirkulationspumpen.
• zur Temperaturregelung und Begrenzung von Regelkreisen im unteren Temperaturbereich,
z. B. Abschalten der Umwälzpumpe bei Vorlauftemperaturen < 30 ° C.
Bedienung
Zur Arretierung des Thermostaten wird zuerst am Sollwerteinsteller (Drehknopf) die
gewünschte Temperatur eingestellt . Anschließend den Sollwerteinsteller abziehen. Die
Arretierscheibe entsprechend ihrer Aussparungen auf den Thermostaten auflegen. Die
Arretierungsmarkierung (FIX) liegt dann in der oberen rechten Ecke des Thermostaten
(s. Bild AT 90E). Sollwerteinsteller über die Arretierscheibe wieder aufsetzen und
andrücken. Wird eine Änderung der Temperatureinstellung notwendig, erst den
Sollwerteinsteller samt Arretierscheibe abziehen und die Arretierscheibe aus dem
Drehknopf entnehmen. Danach erfolgt die Einstellung wie beschrieben.
Technische Daten
Nennspannung 250 V AC 380 V AC
Nennstrom 15(2,5) A 10(1,5) A
Kontaktbestückung Wechsler, 1 polig
Schutzart IP 40
Schutzklasse I
Prüfklasse II
Funkentstörgrad N
Kabelverschraubung M 20 x 1.5
Schaltdifferenz ± 4 K
Verschmutzungsgrad 2
Bemessungsstoßspannung 2,5 kV
Temperatur für die Kugeldruckprüfung 75 ± 2 °C
Spannung und Strom für Zwecke 230 V, 0,1 A
der EMVStöraussendungsprüfungen
Energie-Klasse I = 1 %
(nach EU 811/2013, 812/2013, 813/2013, 814/2013)
AT60E AT90E TT90E
Einstellbereich Fühlertemp. 10…60 °C 20…90 °C 10…90 °C
Max. zul. Fühlertemperatur 65 °C 120 ° C 120 ° C
Max. Umgebungstemperatur 0…85 °C 0…85 °C 0…85 °C
Zeitkonstante [sec.] < 60 < 60 < 60
Befestigung mit Spannband mit Spannband mit Tauchhülse
Rohr bis 2 " Rohr bis 2 " R =
1
⁄2 "
Maße [mm] 100 x 40 x 38 100 x 40 x 38 100 x 40 x 38
Tauchhülse Durchm. x Länge [mm] 8 x 110
Artikelnummer 03008 03002 03005 03004
Montage
AT60E / AT90E Anlegethermostate
1. Ca. 2 bis 3 mm Wärmeleitpaste auf die Grundplatte des AT60E/AT90E
ganzflächig auftragen und andrücken.
2. Befestigung mit Federband am blanken Rohr.
TT90E Tauchthermostat
Tauchfühler in Tauchhülse stecken und
TT90E mit Befestigungsschraube fixieren.
Kapillarrohr nicht knicken oder verdrehen.
Durchmesser der Tauchhülse 8 mm.
Elektrischer Anschluss AT60E, AT90E und TT90E
Achtung! Stromkreis spannungsfrei schalten!
Klemmen 1 und 2 = Öffnet bei steigender Temperatur.
Klemmen 1 und 4 = Schließt bei steigender Temperatur.
2 4 1
L
1
Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Bitte nur in
speziellen Einrichtungen für Elektronikschrott entsorgen. Erkundigen Sie sich
bei den örtlichen Behörden zur Recycling Beratung.
