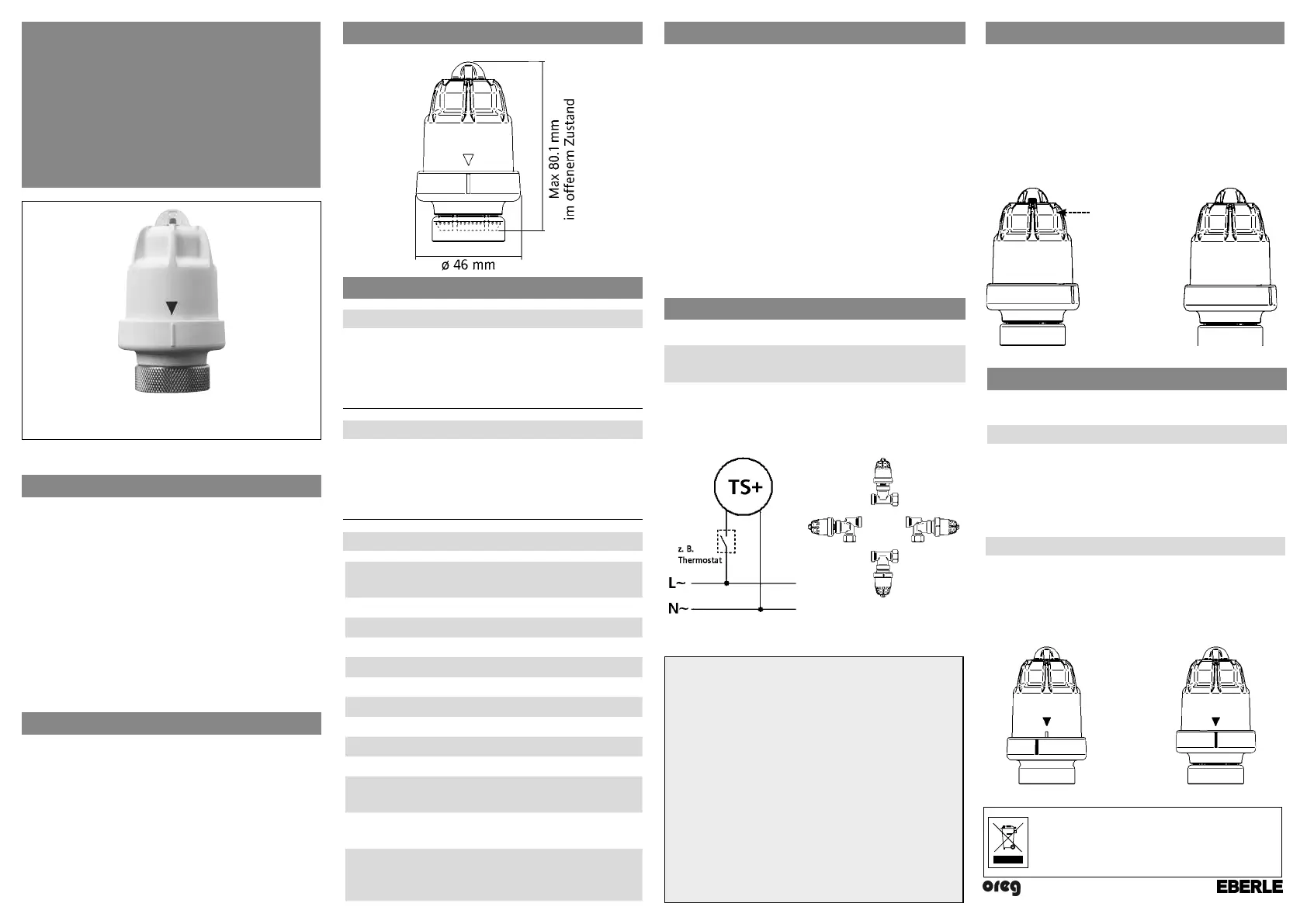

Side 1/2

Verwendung und Funktion:

Der thermische Stellantrieb TS+ ist für viele An-

wendungen in Heizungs und Kühlungs- und Lüf-

tungssystemen einsetzbar, dies sind z.B.:

• Regelung von einzelnen Heizkreisen bei Fußbo-

den- und Radiatorheizungen

• Regelung von Zonenventilen

• Regelung von Ventilen in Ein- und Zwei strang-

systemen

Merkmale:

• 230 V und 24 V Varianten

• Stromlos geschlossen

• Handverstellung (z.B. für Notbetrieb)

• Montage in beliebiger Position

(auch überkopf)

• geräuschlos

• Ventilhub ist am Gerät sichtbar

• Kompakte Bauweise

Maßzeichnung

Technische Daten:

230 V Version TS+ 5.11

Spannung 230 V AC 50 Hz

Einschaltstrom <1A

Önungszeit 3 - 4 Min.

Leistung 2.5 W

24 V Version TS+ 6.11

Spannung

24 V AC/DC

Einschaltstrom <0.5A

Önungszeit 5 Min.

Leistung 2.5 W

Beide Versionen

Grundzustand

Schutzart

Schutzklasse

Hub

Schließkraft

Schließzeit

Ventilanschluss

Gewicht

Umgebungstemperatur

stromlos

geschlossen

IP 54

4.5 mm

90 N oder 120 N (±13%)

2…3 Min.

M 30/M 28x1.5 mm

~120 g

0°C … 50°C

Lagertemperatur

-25°C … 70°C

Bemessungs-

stoßspannung

2,5

Temperatur

für

die Kugeldruckprüfung

100

°C

Spannung und Strom für

Zwecke der EMV-

Störaussendungsprüfungen

230 V, 0,1 A

Installations- und

Bedienungsanleitung

Thermischer Stellantrieb

TS+

468 931 003 497-8

Montage und Installation

1. Handverstellung auf Position offen stellen

siehe Bild 3 (= Auslieferzustand, dies erleichtert

das aufschrauben).

2. TS+ auf das Ventil schrauben und per Hand

festziehen.

3. Kappe nach rechts drehen bis sie spürbar ein-

rastet. Die Markierungen stehen nun über-

einander (siehe Bild 4).

Hinweis: Richtige Funktion nur wenn Kappe in

Stellung Ventil geschlossen (siehe Bild 4).

Elektrische Installation

Achtung: Stromkreis

spannungsfrei schalten

Anschluss entsprechend Schaltbild

Achtung!

Das Gerät darf nur durch einen Elektro-Fach-

mann installiert werden. Dabei sind die

be stehenden Sicherheitsvorschriften zu be-

achten!

Der thermische Stellantrieb TS+ dient zur

Steuerung von Ventilen ausschließlich in

trockenen und geschlossenen Räumen mit

üblicher Umgebung. Das Gerät ist konform

zu EN 60730.

Funktion

Der Stellantrieb önet das Ventil wenn er mit

Spannung versorgt wird. Dies erfolgt üblicher-

weise von einem Regelgerät (Thermostat). Ohne

Spannung schließt der TS+ selbsttätig.

Die aktuelle Position des Hubes kann mit Hilfe

der Stellungsanzeige erkannt werden.

Ventil Ventil

geönet geschlossen

Bild 1

Bild 2

Manuelle Verstellung

Über die manuelle Verstellung kann das

Ventil von Hand geöffnet werden.

Ventil Önen:

Kappe leicht eindrücken und leicht nach links

drehen (gegen Uhrzeiger), die Kappe bewegt

sich nach oben. Die Markierungen stimmen nicht

mehr überein (siehe Bild 3).

Nun ist das Ventil geönet.

Ventil schließen:

Kappe nach rechts drehen bis sie spürbar einras-

tet. Die Markierungen stehen nun über einander

(siehe Bild 4).

Ventil Ventil

geönet geschlossen

Bild 3

Bild 4

Rote Huban-

zeige

Hinweis: Richtige Funktion nur wenn Kappe

in Stellung Ventil geschlossen (siehe Bild 4).

Dieses Produkt darf nicht über den Hausmüll

entsorgt werden. Bitte nur in speziellen Einrich-

tungen für Elektronikschrott entsorgen Erkun-

digen Sie sich bei den örtlichen Behörden zur

Recycling Beratung.

Klingenhofstraße 71, D-90411, Nürnberg
