Side 1/6

98070C (REV. A - 3/06)

(L)VRCTL(R)8*1A, 2A, 3A (L)VRCDTL(R)*A (L)VRCTL(R)DD*A

Page 1

Uses HFC-134A refrigerant

Usa refrigerante HFC-134A

Utilise du fluide frigorigéne HFC-134A

VRCTL Coolers d’Eau de Barrière-Libère de feuilleton

VRCTL La Barrera de la serie Liberta Agua Coolers

VRCTL Series Barrier-Free Water Coolers

T M

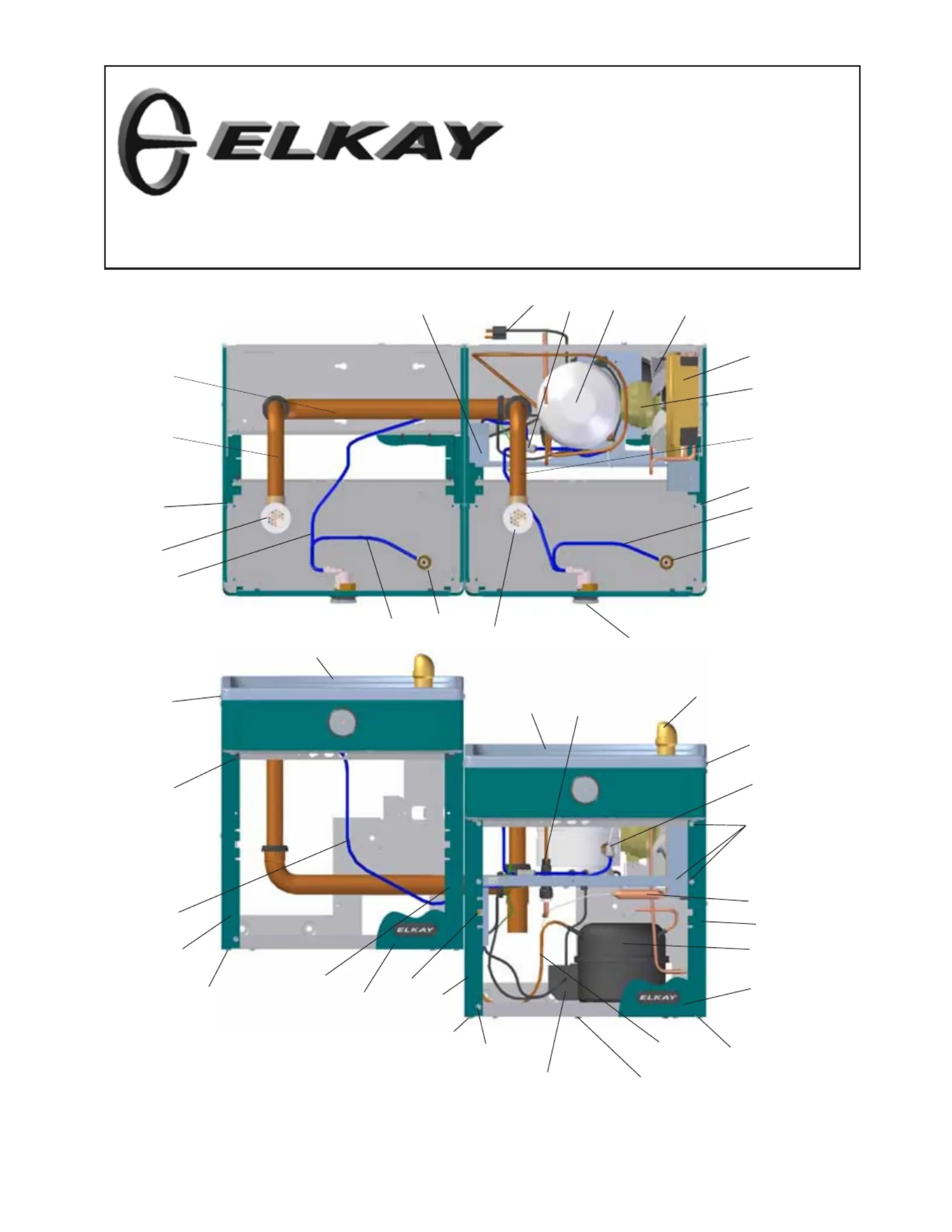

NOTE: Non-refrigerated units do not include all electrical and refrigeration

components shown above.

Other components and rough-in are the same as shown.

NOTA: Las unidades no frigorificadas no incluyen todos los componentes

eléctricos y de la refrigeración demostrados arriba. Otros componentes y a’spero-

en son iguales según lo demostrado.

NOTE: Les unités non frigorifiées n’incluent pas tous les composants électriques

et de réfrigération montrés ci-dessus. D’autres composants et rugueux-dans sont

identiques que montrés.

INSTALLATION, CARE & USE MANUAL

Manual de Instalación, Cuidado y Utilización

Manuel d’installation/entretien/utilisation

38, 39

1, 4

7, 22, 41

See Fig. 3

See Fig. 6

9, 12, 13

23, 30

2, 3, 5

1, 4

98070C (REV. A - 3/06)

(L)VRCTL(R)8*1A, 2A, 3A (L)VRCDTL(R)*A (L)VRCTL(R)DD*A

LEGEND/LEYENDA/LÉGENDE

A = RECOMMENDED WATER SUPPLY LOCATION 3/8 O.D. UNPLATED COPPER TUBE CONNECT STUB WITH SHUT OFF (BY OTHERS) 3 IN. (76mm) MAXIMUM OUT FROM WALL

La UBICACION 3/8 O RECOMENDADA de ABASTECIMIENTO DE AGUA. D. El TUBO del COBRE de UNPLATED CONECTA TALONARIO CON APAGO (POR OTROS) 3 en. (76 Mm) el MAXIMO

FUERA DE PARED

L’O.D de 3/8 d’EMPLACEMENT DE PROVISION D’EAU RECOMMANDE. LE TUBE DE CUIVRE DE UNPLATED CONNECTE STUB AVEC ETEINT (PAR LES AUTRES) 3 dans. (76 mm) le MAXIMUM

HORS DU MUR

B = RECOMMENDED LOCATION FOR WASTE OUTLET 1-1/2” O.D. DRAIN STUB 2 IN. OUT FROM WALL
