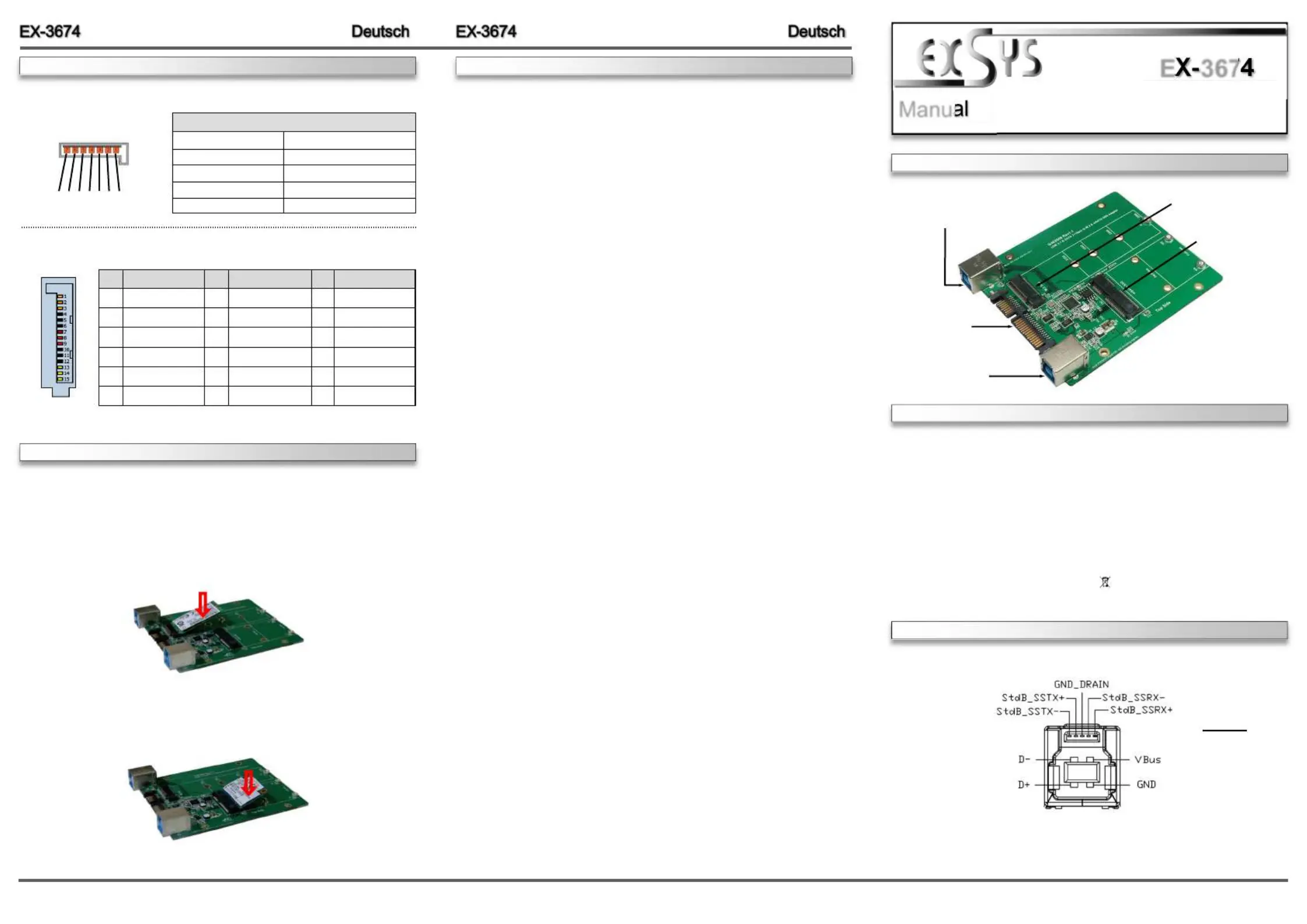

Side 1/2

6 5

Der EX 3674 Konverter ist eine Platine die als Ersatz für eine 2.5 zoll Festplatte und SSD - -

dienen soll. Die EX 3674 ist mit zwei USB 3.1 (Gen2) Buchsen und einem SATA 3 Stecker zum -

Anschluss an den PC ausgestattet. Auf der Platine stellt die EX-3674 Ihnen einen M.2 NGFF

Slot und einen mSATA Slot zur Verfügung. Die EX 3674 gewährleistet eine sichere Datenüber--

tragung und exzellente Performance von bis zu 10Gbit pro Sekunde! Er unterstützt den Self

Powered und Bus Powered Modus.

Kompatibilität: USB 2.0, 3.0 & 3.1 & SATA 2 & 3

Betriebssysteme: Windows 7, 8.x/ 10/ Linux 3.19 oder höher

Anschlüsse: 2x USB 3.1 (Gen2) A -Buchse, 1x SATA 3 Stecker, 1x 67 Pin M.2 NGFF,

1x 16 Pin mSATA

Lieferumfang: EX 3674, Anleitung, Schrauben für M.2 und mSATA Module -

Zertifikate:

CECE

/ FCC / RoHS / WEEE DE97424562 / WHQL

ANSCHLÜSSE

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.0 / 01.12.16

E 367

USB 2:

USB 3.1 (Gen2) A Buchse-

für den Anschluss am PC

Slot für M.2 NGFF Modul

(B Key oder B+M Key) - -

Slot für mSATA Modul

(Half Size und Full Size)

CONNECTORS

USB 1:

USB 3.1 (Gen2) A Buchse-

für den Anschluss am PC

USB 3.1 (Gen1) B Buchse:-

Achtung!

Stecker niemals

umgekehrt oder mit

Gewalt einstecken.

4. Now connect the EX 3674 with an USB 3.1 port or SATA connector at your PC. -

5. Now you can start your PC.

HARDWARE INSTALLATION

Please note the following installation instructions. Because there are large differences between

PC’s, we can give you only a general installation guide for the EX-3674. Please refer your comput-

er’s reference manual whenever in doubt.

1. Attach the EX 3674 with the included M3x5mm screws. -

2. Now insert your M.2 NGFF module into the M.2 NGFF slot. At first insert the module with

the pins into the slot and then press the module from above onto the board (see picture).

After them attach the module with the included screws. (If you do not have a M.2 NGFF

module, continue with point 3.)

3. Now insert your mSATA module into the mSATA slot. At first insert the module with the pins

into the slot and then press the module from above onto the board (see picture). After them

attach the module with the included screws.

SATA 3 (Data):

7 6 5 4 3 2 1

SATA 3 Connector

Pin Signal Pin Signal

1 GND 5 B (Receive) -

2 A+ (Transmit) 6 B+ (Receive)

3 A (Transmit) 7 GND -

4 GND

Pin Assignment Pin Assignment

1 3.3 Volt (Orange) 7 5 Volt (pre charge) -

2 3.3 Volt (Orange) 8 5 Volt (Red)

3 3.3 Volt (pre charge) 9 5 Volt (Red) -

Pin Assignment

13 12 Volt (pre - charge)

14 12 Volt (Yellow)

15 12 Volt (Yellow)

4 Ground (Black) 10 Ground (Black)

5 Ground (Black) 11 Reserved

6 Ground (Black) 12 Ground (Black)

SATA 3 (Power):

HARDWARE INSTALLATION

22 Pin SATA und

Power Anschluss

2 3

HARDWARE INSTALLATION

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen

PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX 3674 geben. Bei -

Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.

1. Befestigen Sie die EX 3674 mit den im Lieferumfang enthaltenen M3x5mm Schrauben. -

2. Stecken Sie nun Ihr M.2 NGFF Modul in den M.2 NGFF Slot. Hierzu setzen Sie das Modul

erst mit den Pins in den Slot und anschließend drücken Sie das Modul vorsichtig von oben auf

die Platine (siehe Abbildung). Danach befestigen Sie das Modul mit den im Lieferumfang

enthaltenen Schrauben. (Falls Sie kein M.2 NGFF Modul besitzen, fahren Sie mit Punkt 3

fort.)

3. Stecken Sie nun Ihr mSATA Modul in den mSATA Slot. Hierzu setzen Sie das Modul erst mit

den Pins in den Slot und anschließend drücken Sie das Modul vorsichtig von oben auf die

Platine (siehe Abbildung). Danach befestigen Sie das Modul mit den im Lieferumfang enthalte-

nen Schrauben.

LAYOUT

Manua

Vers. 1.0 / 01.12.16

E 367

ANSCHLÜSSE

SATA 3 (Daten):

7 6 5 4 3 2 1

SATA 3 Anschluss

Pin Signal Pin Signal

1 GND 5 B (Empfangsrichtung) -

2 A+ (Senderichtung) 6 B+ (Empfangsrichtung)

3 A (Senderichtung) 7 GND -

4 GND

Pin Bezeichnung Pin Bezeichnung

1 3.3 Volt (Orange) 7 5 Volt (pre charge) -

2 3.3 Volt (Orange) 8 5 Volt (Rot)

3 3.3 Volt (pre - charge) 9 5 Volt (Rot)

Pin Bezeichnung

13 12 Volt (pre - charge)

14 12 Volt (Gelb)

15 12 Volt (Gelb)

4 Ground (Schwarz) 10 Ground (Schwarz)

5 Ground (Schwarz) 11 Reserviert

6 Ground (Schwarz) 12 Ground (Schwarz)

SATA 3 (Strom):

HARDWARE INSTALLATION

The EX 3674 converter is a external enclosure for a replacement of 2.5 inch hard drive and - -

SSD. The EX 3674 provide two USB 3.1 (Gen2) ports and one SATA 3 connector for connect -

the EX 3674 to the PC. On the board, the EX 3674 provides an M.2 NGFF slot and an mSATA - -

slot. It uses data transfer rates up to 10Gbit/s! The EX-3674 support the Self Powered and Bus

Powered mode.

Compatibility: USB 2.0, 3.0 & 3.1 & SATA 2 & 3

Operating System: Windows 7, 8.x/ 10/ Linux 3.19 or higher

Connectors: 2x USB 3.1 (Gen2) A -Port, 1x SATA 3 Connector, 1x 67 Pin M.2 NGFF,

1x 16 Pin mSATA

Extent of delivery: EX 3674, Manual, Screws for M.2 and mSATA modules -

Certificates:

CECE

/ FCC / RoHS / WEEE DE97424562 / WHQL

CONNECTORS

DESCRIPTION & TECHNICAL INFORMATION

USB 2:

USB 3.1 (Gen2) A Port-

for connect to the PC

Slot for M.2 NGFF Modul

(B Key or B+M Key) - -

Slot for mSATA Modul

(Half Size and Full Size)

USB 1:

USB 3.1 (Gen2) A Port-

for connect to the PC

USB 3.1 (Gen1) B Port:-

Attention!

Never plug in with

force or in wrong

direction.

4. Nun verbinden Sie die EX 3674 mit einem USB 3.1 oder SATA Anschluss an Ihrem PC. -

5. Jetzt können Sie Ihren PC starten.

22 Pin SATA and

Power Connector

Produkt Specifikationer

Mærke:	EXSYS
Kategori:	Ikke kategoriseret
Model:	EX-3674
Bredde:	85 mm
Dybde:	100 mm
Produktfarve:	Grøn
Produkttype:	SSD kabinet
USB-tilslutning:	Ja
USB version:	3.2 Gen 2 (3.1 Gen 2)
USB-stik type:	USB Type-B
Størrelse på lagerdisk:	2.5 "
Antal understøttede lagerdiske:	1
Dataoverførselshastighed:	10 Gbit/sek.
Understøttede lagerdrev brugerflader:	M.2, Serial ATA III, mSATA
USB-stik køn:	Hunstik
