Originalbetriebsanleitung ................................... 3

Original operating instructions ........................ 14

Notice d’instructions d’origine ........................ 24

Istruzioni per l’uso originali .............................. 36

Instrucciones de funcionamiento

originales .......................................................... 47

Instruções de serviço originais ....................... 59

Originele gebruiksaanwijzing ........................... 70

Originale driftsvejledning ................................. 82

Originale driftsanvisningen .............................. 93

Originalbruksanvisning .................................. 104

Alkuperäinen käyttöohjekirja ......................... 115

ÁõèåíôéêÝò ïäçãßåò ÷åéñéóìïý ................... 126

Instrukcja oryginalna .......................................... 139

Eredeti üzemeltetési útmutató .......................... 151

Originální návod k obsluze ................................ 162

Originálny návod na obsluhu ............................. 173

Originaalkasutusjuhend .............................. 184

Originali naudojimo instrukcija .................. 195

Lietošanas pamācības oriìināls ............ 206

Opå¨å¸aæ¿¸aø å¸c¹pº®ýåø

ÿo õ®cÿæºa¹aýåå .......................................... 217

LDC 1709 FR/LD 1709 FR

Inhalt

Zu Ihrer Sicherheit . . . . . . . . . . . . . . . . . . 3

Geräusch und Vibration . . . . . . . . . . . . . . 7

Technische Daten . . . . . . . . . . . . . . . . . . 7

Auf einen Blick . . . . . . . . . . . . . . . . . . . . . 8

Gebrauchsanweisung . . . . . . . . . . . . . . . . 9

Wartung und Pflege . . . . . . . . . . . . . . . . 12

Entsorgungshinweise . . . . . . . . . . . . . . . 13

-Konformität . . . . . . . . . . . . . . . . . . . 13

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . 13

Verwendete Symbole

t^okrkd>

_ÉòÉáÅÜåÉí=ÉáåÉ=ìåãáííÉäÄ~ê=ÇêçÜÉåÇÉ=dÉÑ~ÜêK=

_Éá=káÅÜíÄÉ~ÅÜíÉå=ÇÉë=eáåïÉáëÉë=ÇêçÜÉå=qçÇ=

çÇÉê=ëÅÜïÉêëíÉ=sÉêäÉíòìåÖÉåK

slopf`eq>

_ÉòÉáÅÜåÉí=ÉáåÉ=ã∏ÖäáÅÜÉêïÉáëÉ=ÖÉÑ®ÜêäáÅÜÉ=

páíì~íáçåK=_Éá=káÅÜíÄÉ~ÅÜíÉå=ÇÉë=eáåïÉáëÉë=

ÇêçÜÉå=sÉêäÉíòìåÖÉå=çÇÉê=p~ÅÜëÅÜ®ÇÉåK

efktbfp

_ÉòÉáÅÜåÉí=^åïÉåÇìåÖëíáéë=ìåÇ=ïáÅÜíáÖÉ=

fåÑçêã~íáçåÉåK

Symbole am Gerät

sçê=fåÄÉíêáÉÄå~ÜãÉ=

_ÉÇáÉåìåÖë~åäÉáíìåÖ=äÉëÉå>

^ìÖÉåëÅÜìíò=íê~ÖÉå>

båíëçêÖìåÖëÜáåïÉáë=ÑΩê=Ç~ë=

^äíÖÉê®í=EëáÉÜÉ=pÉáíÉ=NPF>=

Zu Ihrer Sicherheit

t^okrkd>

sçê=dÉÄê~ìÅÜ=ÇÉë=bäÉâíêçïÉêâòÉìÖÉë=äÉëÉå=

ìåÇ=Ç~å~ÅÜ=Ü~åÇÉäåW

Ó ÇáÉ=îçêäáÉÖÉåÇÉ=_ÉÇáÉåìåÖë~åäÉáíìåÖI

ÓÇáÉ=ł^ääÖÉãÉáåÉå=páÅÜÉêÜÉáíëÜáåïÉáëÉ“=

òìã rãÖ~åÖ=ãáí=bäÉâíêçïÉêâòÉìÖÉå=áã=

ÄÉáÖÉäÉÖíÉå=eÉÑí=EpÅÜêáÑíÉåJkêKW PNRKVNRFI

ÓÇáÉ=ÑΩê=ÇÉå=báåë~íòçêí=ÖÉäíÉåÇÉå=oÉÖÉäå=ìåÇ=

sçêëÅÜêáÑíÉå=òìê=råÑ~ääîÉêÜΩíìåÖK

aáÉëÉë=bäÉâíêçïÉêâòÉìÖ=áëí=å~ÅÜ=ÇÉã=pí~åÇ=

ÇÉê=qÉÅÜåáâ=ìåÇ=ÇÉå=~åÉêâ~ååíÉå=

ëáÅÜÉêÜÉáíëíÉÅÜåáëÅÜÉå=oÉÖÉäå=ÖÉÄ~ìíK=

aÉååçÅÜ=â∏ååÉå=ÄÉá=ëÉáåÉã=dÉÄê~ìÅÜ=

dÉÑ~ÜêÉå=ÑΩê=iÉáÄ=ìåÇ=iÉÄÉå=ÇÉë=_ÉåìíòÉêë=

çÇÉê=aêáííÉê=ÄòïK=pÅÜ®ÇÉå=~å=ÇÉê=j~ëÅÜáåÉ=

çÇÉê=~å=~åÇÉêÉå=p~ÅÜïÉêíÉå=ÉåíëíÉÜÉåK=

a~ë bäÉâíêçïÉêâòÉìÖ=áëí=åìê=òì=ÄÉåìíòÉå

ÓÑΩê=ÇáÉ=ÄÉëíáããìåÖëÖÉã®≈É=sÉêïÉåÇìåÖI

Ó áå=ëáÅÜÉêÜÉáíëíÉÅÜåáëÅÜ=Éáåï~åÇÑêÉáÉã=

wìëí~åÇK

aáÉ=páÅÜÉêÜÉáí=ÄÉÉáåíê®ÅÜíáÖÉåÇÉ=pí∏êìåÖÉå=

ìãÖÉÜÉåÇ=ÄÉëÉáíáÖÉåK

Bestimmungsgemäße

Verwendung

Der Sanierungsschleifer LDC 1709 FR/

LD 1709 FR ist bestimmt

– für den gewerblichen Einsatz in Industrie und

Handwerk,

– zum trockenen Schleifen und Glätten von

Beton, Putz, Estrich, Sandstein, Schamotte

und Asphalt,

– zum Abschleifen von Anstrichen und

Kleberresten auf Beton oder Estrich,

– zum Einsatz mit Diamantwerkzeugen,

die von FLEX für dieses Gerät angeboten

werden und für eine Drehzahl von

mindestens 10.000 U/min zugelassen sind.

Die Verwendung von Trenn-, Schrupp-,

Fächerschleifscheiben oder Drahtbürsten ist

nicht zulässig.

Bei Verwendung des Sanierungsschleifers

LDC 1709 FR bzw. LD 1709 FR ist ein

Staubsauger der Klasse M anzuschließen.

LDC 1709 FR/LD 1709 FR

Sicherheitshinweise

t^okrkd>

iÉëÉå=páÉ=~ääÉ=páÅÜÉêÜÉáíëÜáåïÉáëÉ=ìåÇ=^åJ

ïÉáëìåÖÉåK=

sÉêë®ìãåáëëÉ=ÄÉá=ÇÉê=báåÜ~äíìåÖ=

ÇÉê=páÅÜÉêÜÉáíëÜáåïÉáëÉ=ìåÇ=^åïÉáëìåÖÉå=

â∏ååÉå=ÉäÉâíêáëÅÜÉå=pÅÜä~ÖI=_ê~åÇ=ìåÇLçÇÉê=

ëÅÜïÉêÉ=sÉêäÉíòìåÖÉå=òìê=cçäÖÉ=Ü~ÄÉå

_Éï~ÜêÉå=páÉ=~ääÉ=páÅÜÉêÜÉáíëÜáåïÉáëÉ=ìåÇ=

^åïÉáëìåÖÉå=ÑΩê=ÇáÉ=wìâìåÑí=~ìÑK



Dieses Elektrowerkzeug ist zu verwenden

als Schleifer. Beachten Sie alle

Sicherheitshinweise, Anweisungen,

Darstellungen und Daten, die Sie mit dem

Gerät erhalten.

Wenn Sie die folgenden Anweisungen nicht

beachten. kann es zu elektrischem Schlag,

Feuer und/oder schweren Verletzungen

kommen.



Dieses Elektrowerkzeug ist nicht geeig-

net zum Sandpapierschleifen, Arbeiten

mit Drahtbürsten, Polieren und

Trennschleifen.

Verwendungen, für die das Elektrowerkzeug

nicht vorgesehen ist, können Gefährdungen

und Verletzungen verursachen.



Verwenden Sie kein Zubehör, das vom

Hersteller nicht speziell für dieses

Elektrowerkzeug vorgesehen und

empfohlen. Das Entfernen von Bleifarben

sollte nur vom Fachmann unternommen

werden.

Keine Materialien bearbeiten, bei denen

gesundheitsgefährdende Stoffe freigesetzt

werden (z. B. Asbest). Schutzmaßnahmen

treffen, wenn gesundheitsschädliche,

brennbare oder explosive Stäube entstehen

können. Staubschutzmaske tragen.

Absauganlagen verwenden.

p^`ep`eûabk>

Netzspannung und Spannungsangabe auf

dem Typschild muss übereinstimmen.

LDC 1709 FR/LD 1709 FR

Geräusch und Vibration

Die Geräusch- und Schwingungswerte wurden

entsprechend EN 60745 ermittelt.

Der A-bewertete Geräuschpegel des Gerätes

beträgt typischerweise:

– Schalldruckpegel: 87,3 dB(A);

– Schallleistungspegel: 98,3 dB(A);

– Unsicherheit: K = 3 dB.

Schwingungsgesamtwert (beim Schleifen

von Betonflächen):

– Emissionswert: ah=7,4m/s

– Unsicherheit: K = 1,9 m/s2

t^okrkd>

aáÉ=~åÖÉÖÉÄÉåÉå=jÉëëïÉêíÉ=ÖÉäíÉå=ÑΩê=åÉìÉ=

dÉê®íÉK=fã=í®ÖäáÅÜÉå=báåë~íò=îÉê®åÇÉêå=ëáÅÜ=

dÉê®ìëÅÜJ=ìåÇ=pÅÜïáåÖìåÖëïÉêíÉK

efktbfp

Der in diesen Anweisungen angegebene

Schwingungspegel ist entsprechend einem in

EN 60745 genormten Messverfahren

gemessen worden und kann für den Vergleich

von Elektrowerkzeugen miteinander verwendet

werden. Er eignet sich auch für eine vorläufige

Einschätzung der Schwingungsbelastung. Der

angegebene Schwingungspegel repräsentiert

die hauptsächlichen Anwendungen des

Elektrowerkzeugs.

Wenn allerdings das Elektrowerkzeug für

andere Anwendungen, mit abweichenden

Einsatzwerkzeugen oder ungenügender

Wartung eingesetzt wird, kann der

Schwingungspegel abweichen. Dies kann die

Schwingungsbelastung über den gesamten

Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungs-

belastung sollten auch die Zeiten berücksichtigt

werden, in denen das Gerät abgeschaltet ist

oder zwar läuft, aber nicht tatsächlich im Einsatz

ist. Dies kann die Schwingungsbelastung über

den gesamten Arbeitszeitraum deutlich

reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen

zum Schutz des Bedieners vor der Wirkung von

Schwingungen fest wie zum Beispiel: Wartung

von Elektrowerkzeug und Einsatzwerkzeugen,

Warmhalten der Hände, Organisation der

Arbeitsabläufe.

slopf`eq>

_Éá=ÉáåÉã=pÅÜ~ääÇêìÅâ=ΩÄÉê=UR=Ç_E^F=

dÉÜ∏êëÅÜìíò=íê~ÖÉåK

Technische Daten

Gerätetyp LDC 1709 FR/LD 1709 FR

Netzspannung V/Hz 230/50

Schutzklasse / II

Leistungsaufnahme W 1400

Leistungsabgabe W 950

Drehzahl U/min 10.000

Werkzeugaufnahme M14

max. Scheibendurchmesser mm 125

Gewicht (ohne Anschlusskabel) kg 2,9

LDC 1709 FR/LD 1709 FR

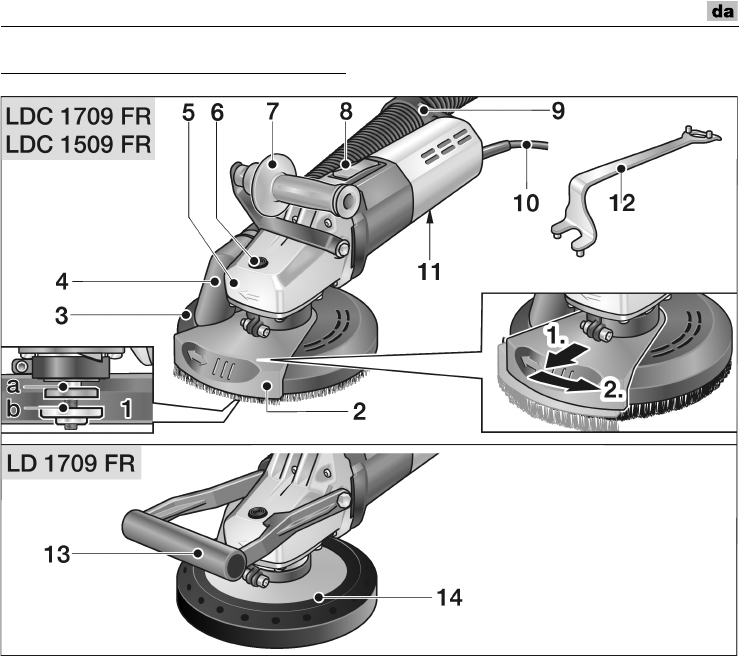

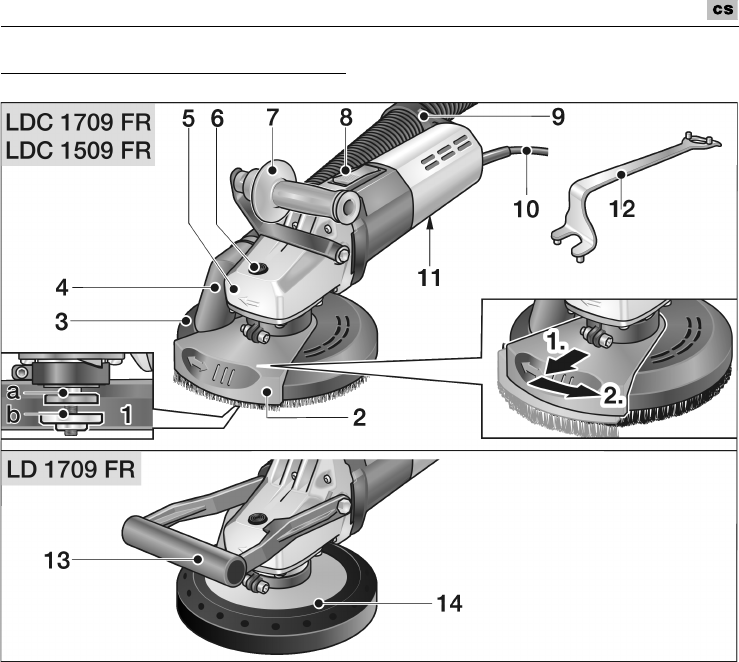

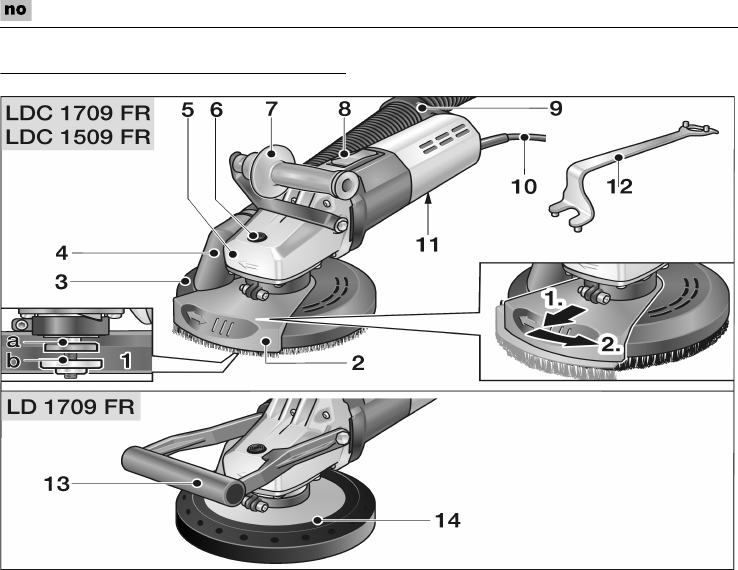

Auf einen Blick

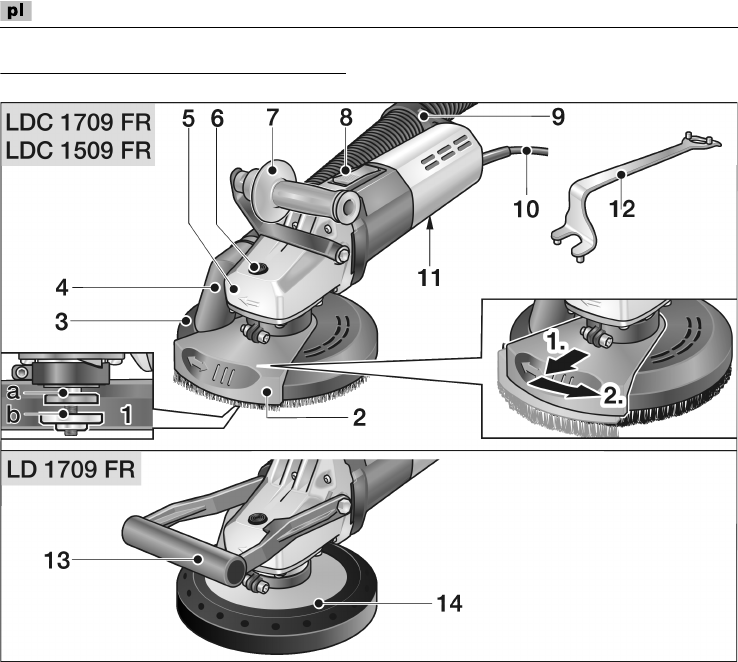

1 Spindel mit Gewindeflansch

aSpannflansch

bSpannmutter

2 Schwenkbares Randsegment

3 Schutzhaube mit Bürstenkranz

4 Anschlussstutzen für Absaugung

5 Getriebekopf

Mit Luftaustritt und Drehrichtungspfeil.

6 Spindelarretierung

Zum Feststellen der Spindel beim

Werkzeugwechsel.

7 Zusatzhandgriff mit Griffhalterung

8Schalterwippe

Zum Ein- und Ausschalten.

Mit Raststellung für Dauerbetrieb.

9 Schlauchhalter

10 Anschlusskabel 4,0 m mit

Netzstecker

11 Typschild

12 Anhalteschlüssel

13 Bügelhandgriff

14 Schutzhaube mit Gummi-Absaugring

LDC 1709 FR/LD 1709 FR

Gebrauchsanweisung

Vor der Inbetriebnahme

Elektrowerkzeug und Zubehör auspacken

und auf Vollständigkeit der Lieferung und

eventuelle Transportschäden kontrollieren.

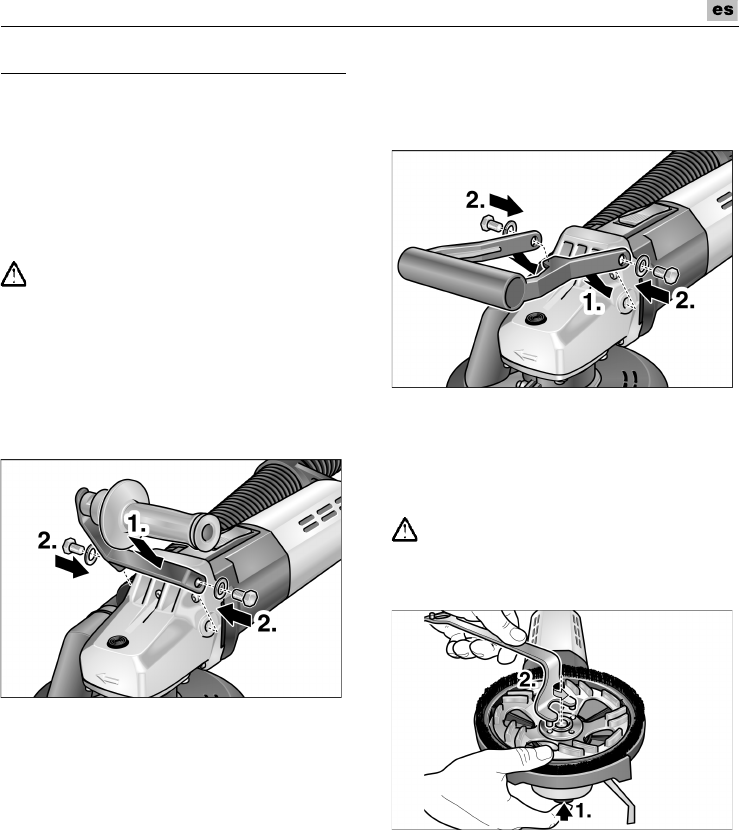

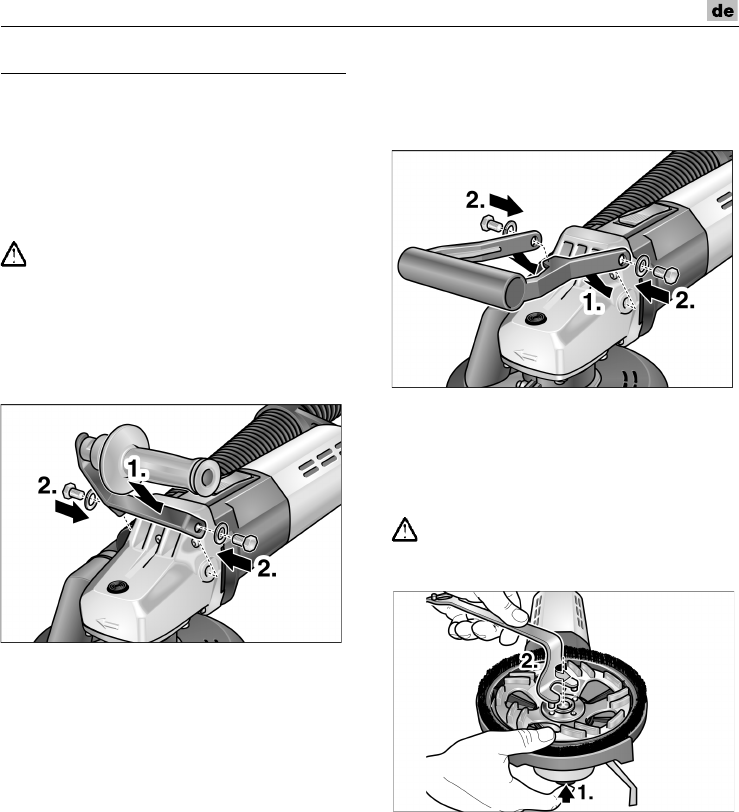

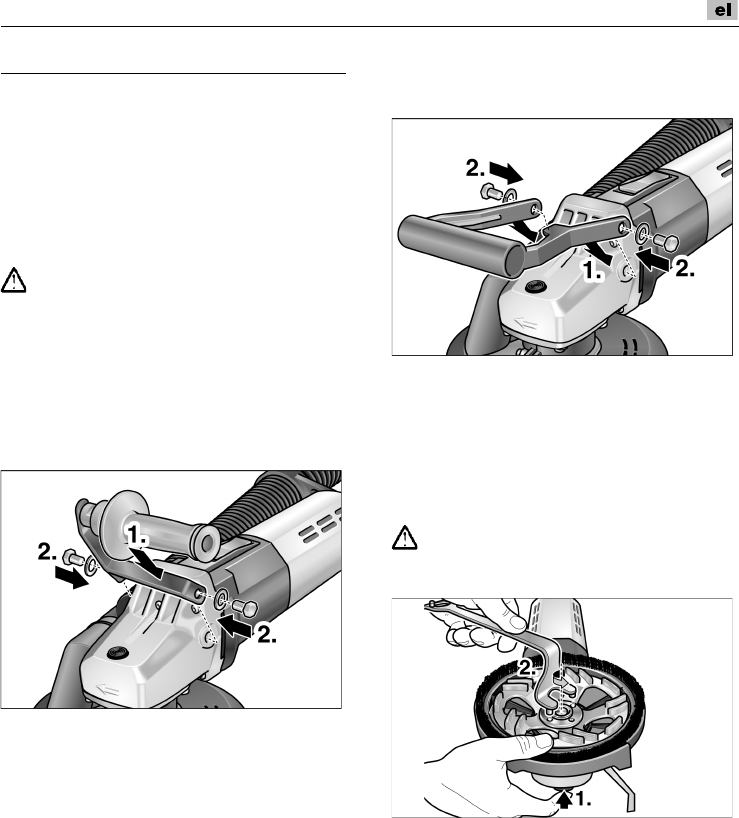

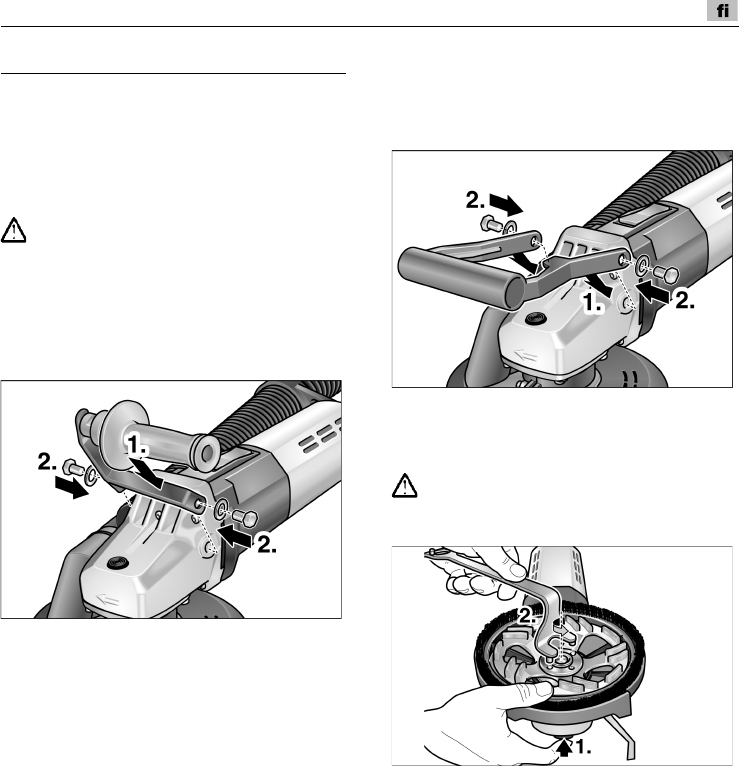

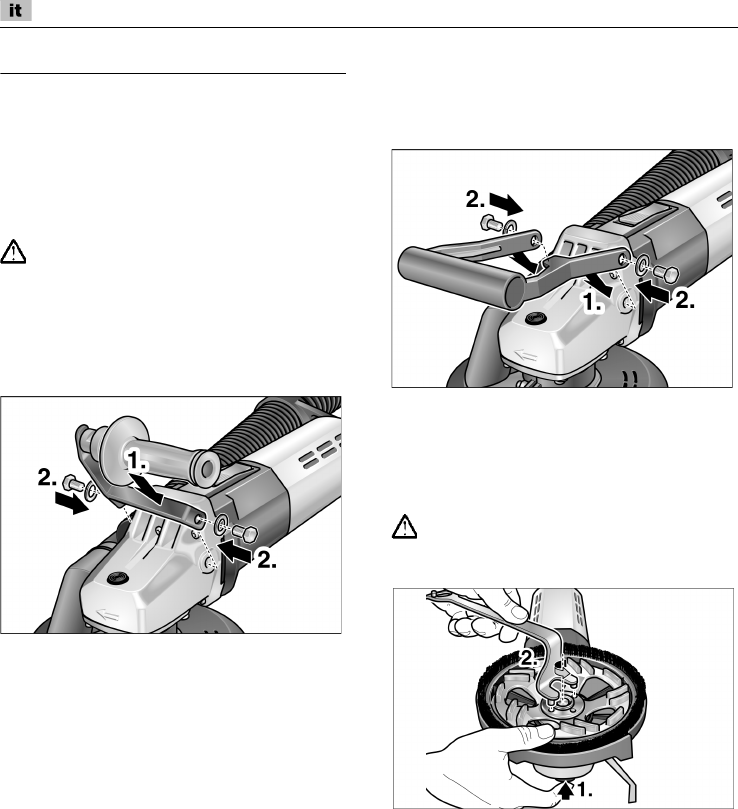

Zusatzhandgriff befestigen/

wechseln

t^okrkd>

sçê=~ääÉå=^êÄÉáíÉå=~ã=bäÉâíêçïÉêâòÉìÖ=

kÉíòëíÉÅâÉê=òáÉÜÉåK

aÉê=_ÉíêáÉÄ=ÇÉë=bäÉâíêçïÉêâòÉìÖë=çÜåÉ=

ãçåíáÉêíÉã=wìë~íòÜ~åÇÖêáÑÑ=áëí=åáÅÜí=òìä®ëëáÖK

LDC 1709 FR:

2 Schrauben (SW 13) lösen und abnehmen.

Griffhalterung über den Getriebekopf

schieben (1.).

Für ermüdungsfreies Arbeiten und sichere

Führung des Elektrowerkzeugs die

Griffhalterung wie folgt montieren:

– für Rechtshänder: Gewindeeinsatz rechts

– für Linkshänder: Gewindeeinsatz links

2 Schrauben einsetzen und festziehen (2.).

LD 1709 FR:

2 Schrauben (SW 13) lösen und abnehmen.

Bügelhandgriff über den Getriebekopf

schieben (1.).

2 Schrauben einsetzen und festziehen (2.).

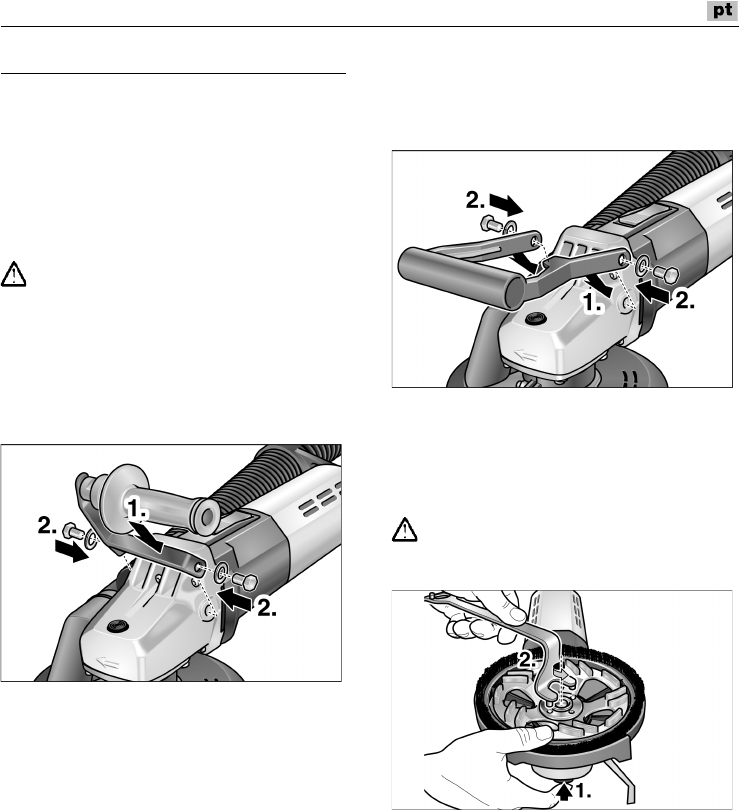

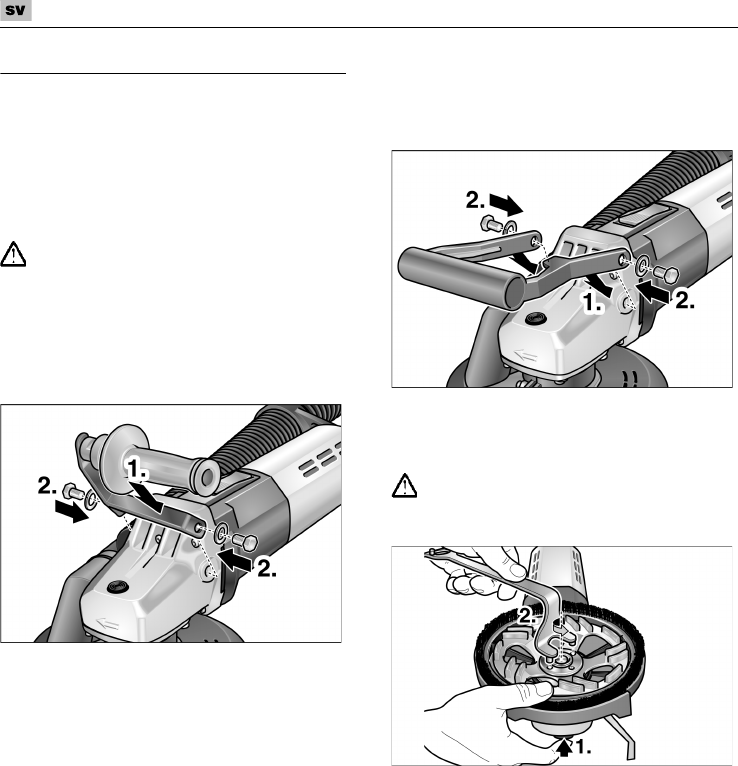

Einsetzen und Wechseln der

Schleifmittel

t^okrkd>

sçê=~ääÉå=^êÄÉáíÉå=~ã=bäÉâíêçïÉêâòÉìÖ=

kÉíòëíÉÅâÉê=òáÉÜÉåK

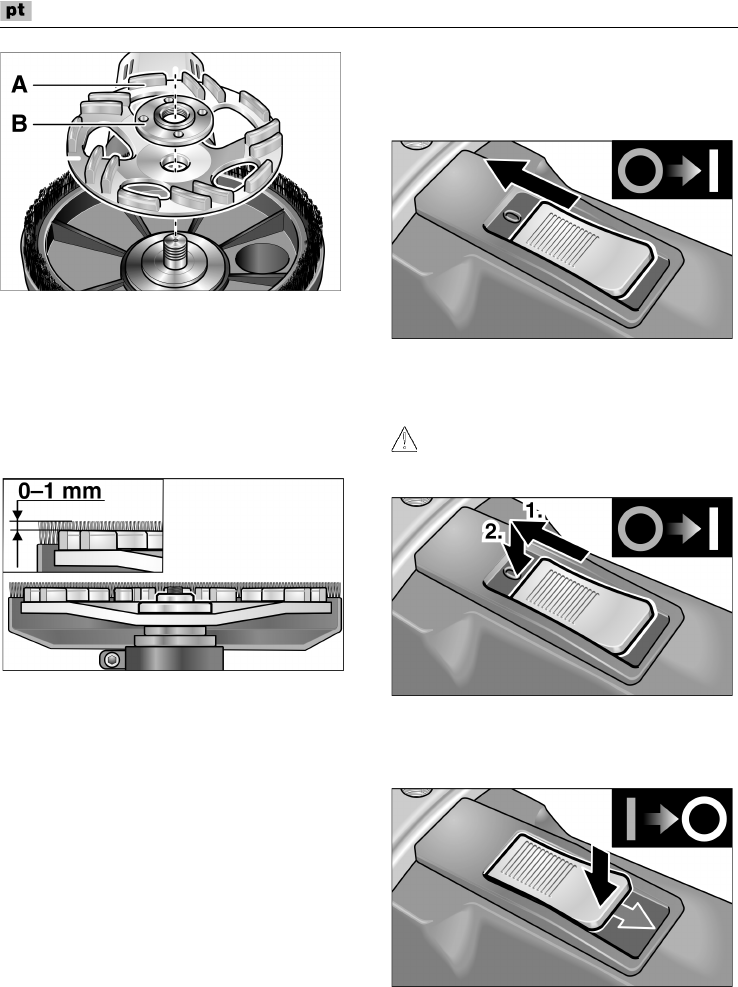

Spindelarretierung drücken und gedrückt

halten (1.).

Mit Anhalteschlüssel die Spannmutter

gegen den Uhrzeigersinn von der Spindel

lösen und abnehmen (2.).

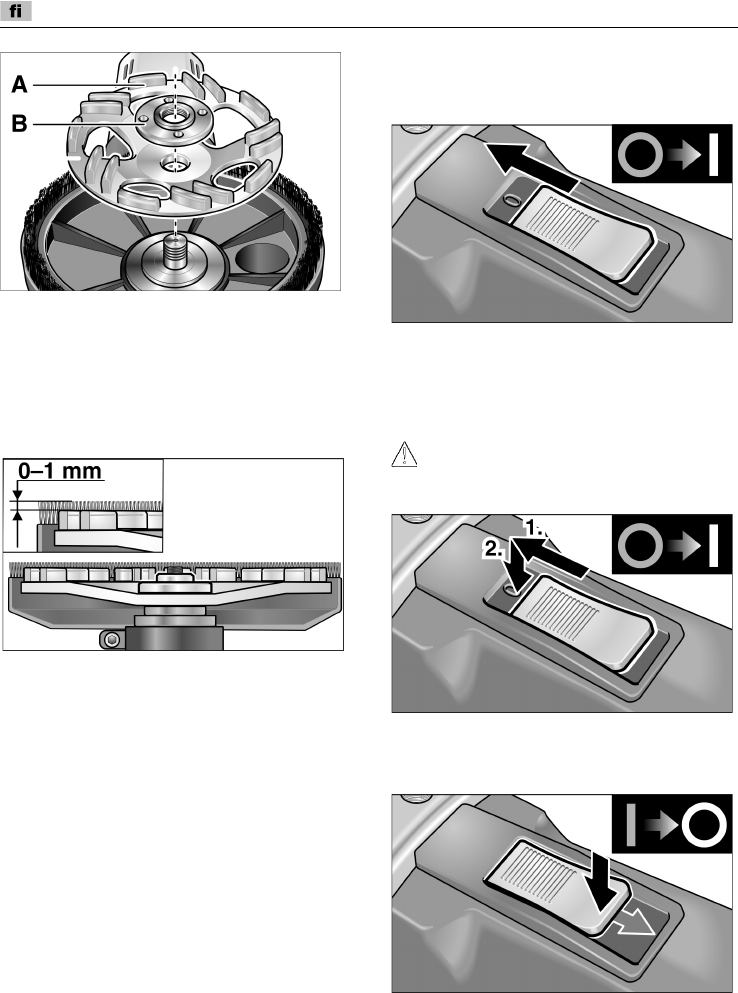

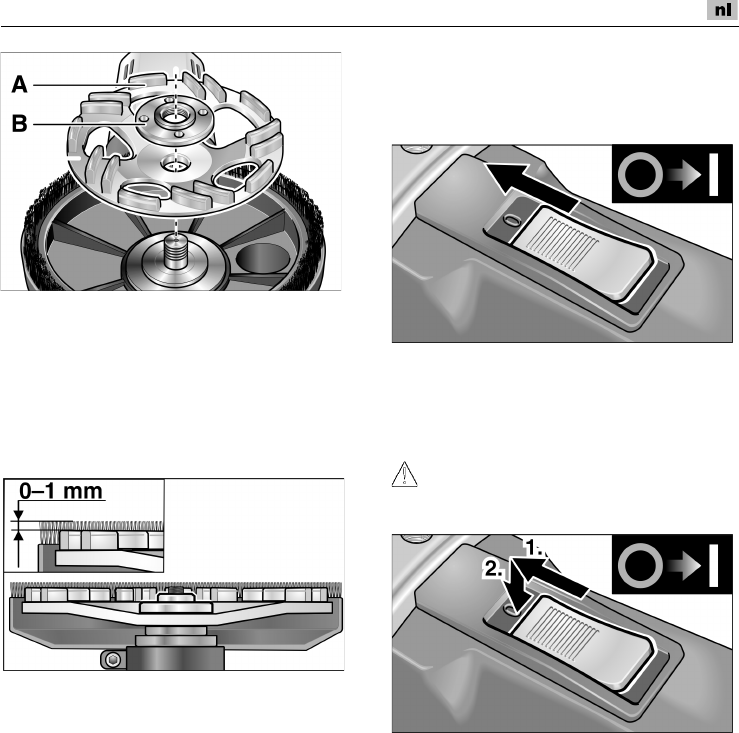

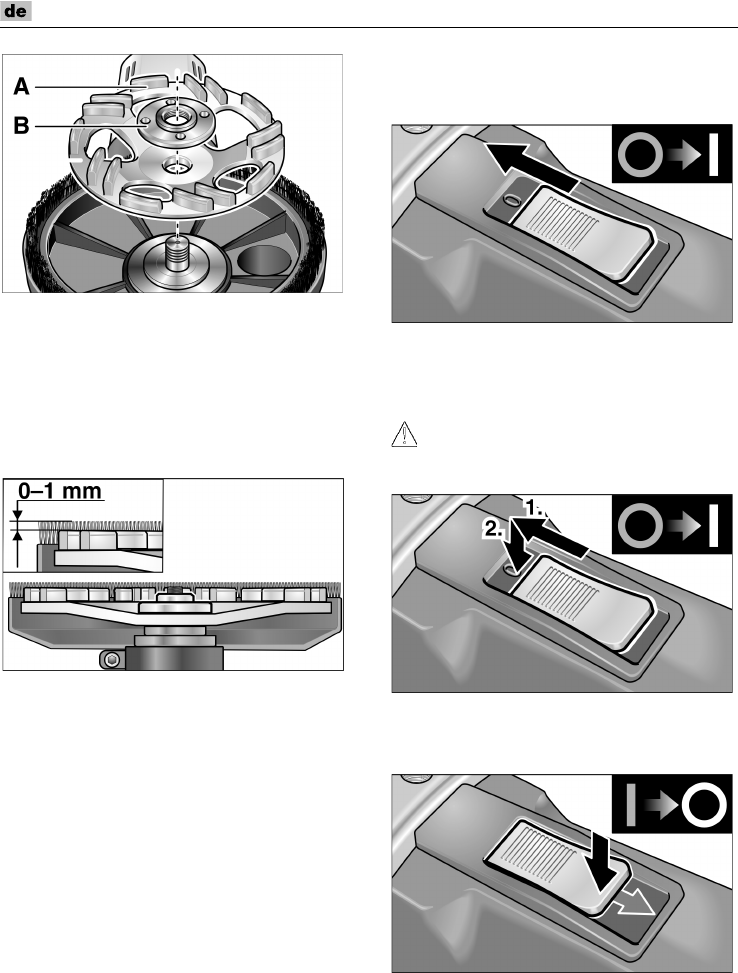

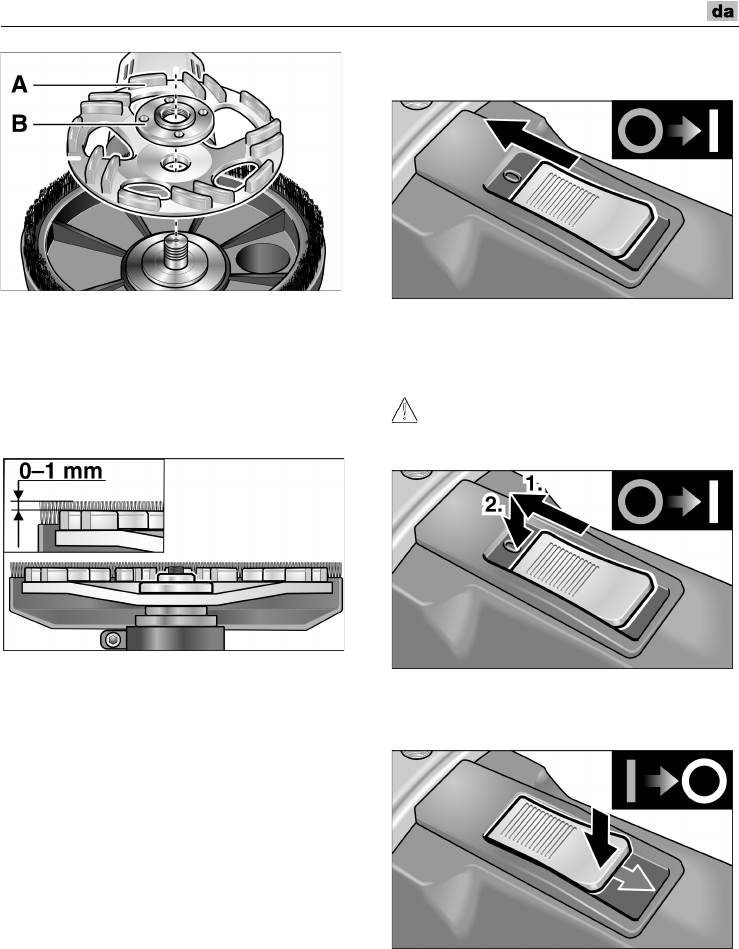

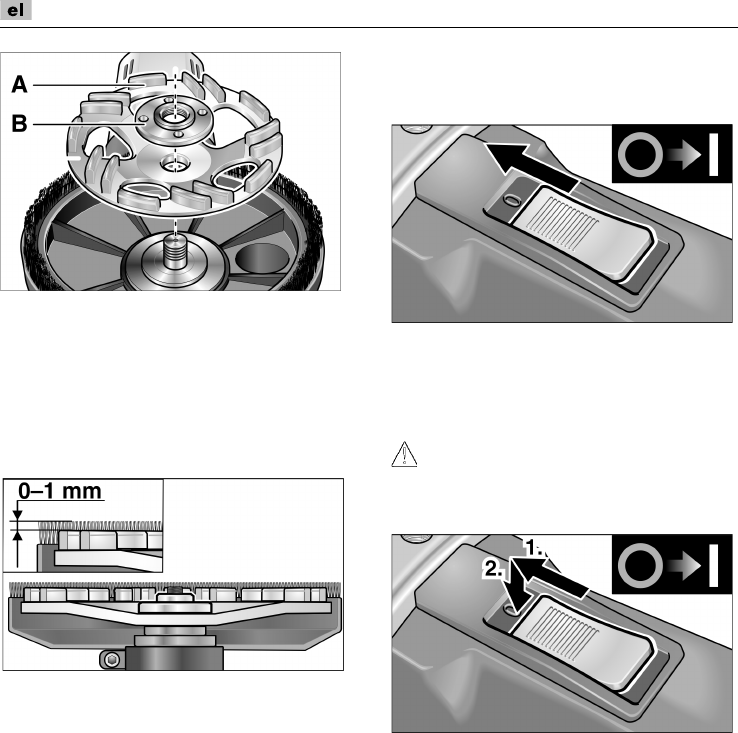

Diamantschleifteller (A) lagerichtig einlegen.

LDC 1709 FR/LD 1709 FR

Spannmutter (B) mit dem Bund nach oben

auf die Spindel schrauben.

Spindelarretierung drücken und gedrückt

halten.

Spannmutter mit dem Anhalteschlüssel

festziehen.

LDC 1709 FR:

Stellung der Schutzhaube kontrollieren.

Der Bürstenkranz sollte ca. 0–1 mm über

den Schleifteller hinausragen. Bei Bedarf

korrigieren (siehe „Schutzhaube verstellen

(LDC 1709 FR)“).

Netzstecker in Steckdose stecken.

Elektrowerkzeug einschalten (ohne Ein-

rasten) und für ca. 30 Sekunden laufen

lassen. Auf Unwuchten und Vibrationen

kontrollieren.

Elektrowerkzeug ausschalten.

Elektrowerkzeug ein- und

ausschalten

Kurzzeitbetrieb ohne Einrasten:

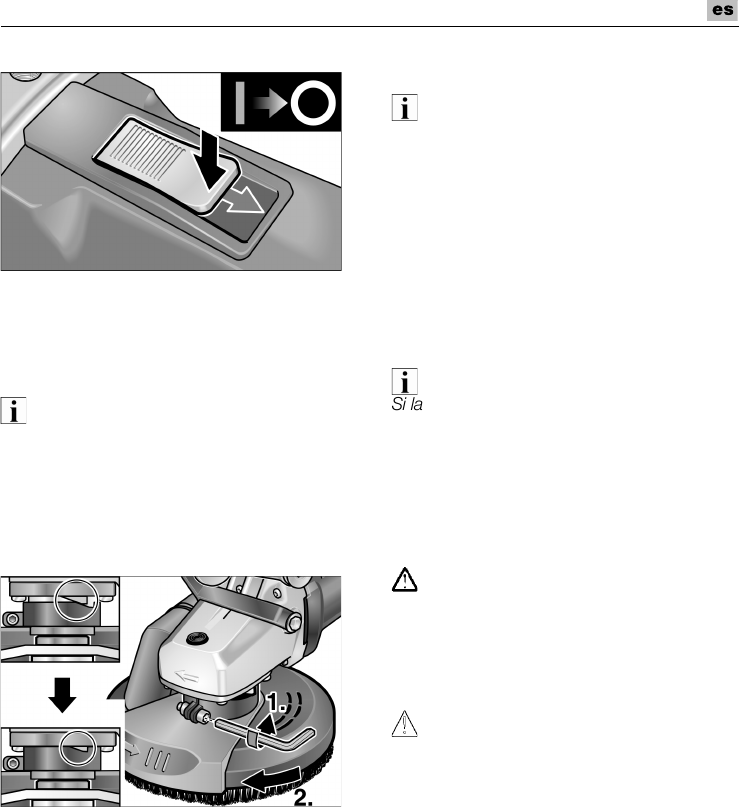

Schalterwippe nach vorn schieben und

festhalten.

Zum Ausschalten Schalterwippe loslassen.

Dauerbetrieb mit Einrasten:

slopf`eq>

k~ÅÜ=ÉáåÉã=píêçã~ìëÑ~ää=ä®ìÑí=Ç~ë=

ÉáåÖÉëÅÜ~äíÉíÉ=bäÉâíêçÖÉê®í=ïáÉÇÉê=~åK

Schalterwippe nach vorn schieben und

durch Druck auf vorderes Ende einrasten.

Gerät ausschalten:

Zum Ausschalten Schalterwippe durch

Druck auf hinteres Ende entriegeln.

LDC 1709 FR/LD 1709 FR

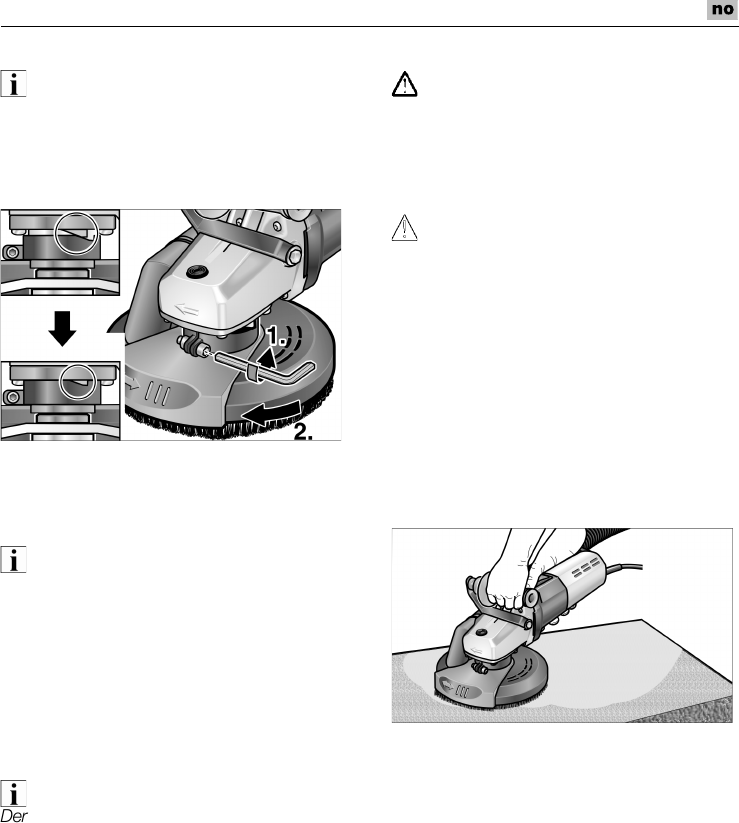

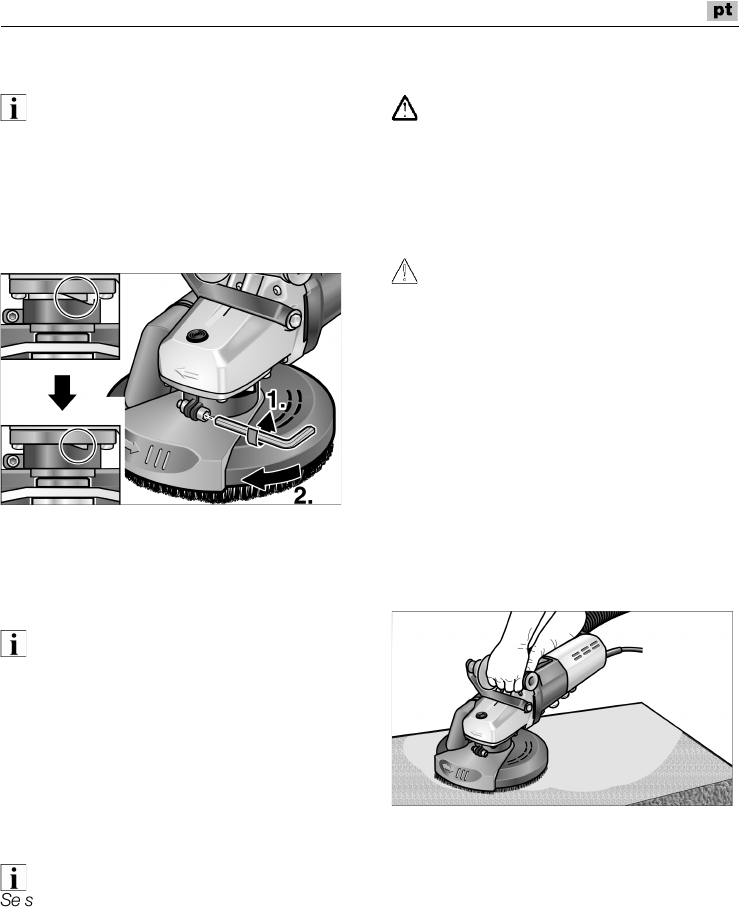

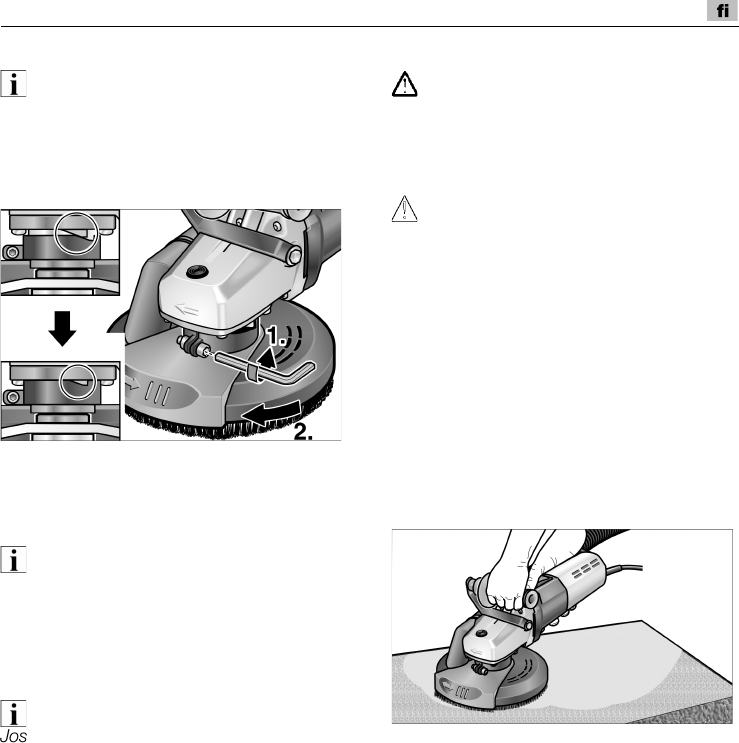

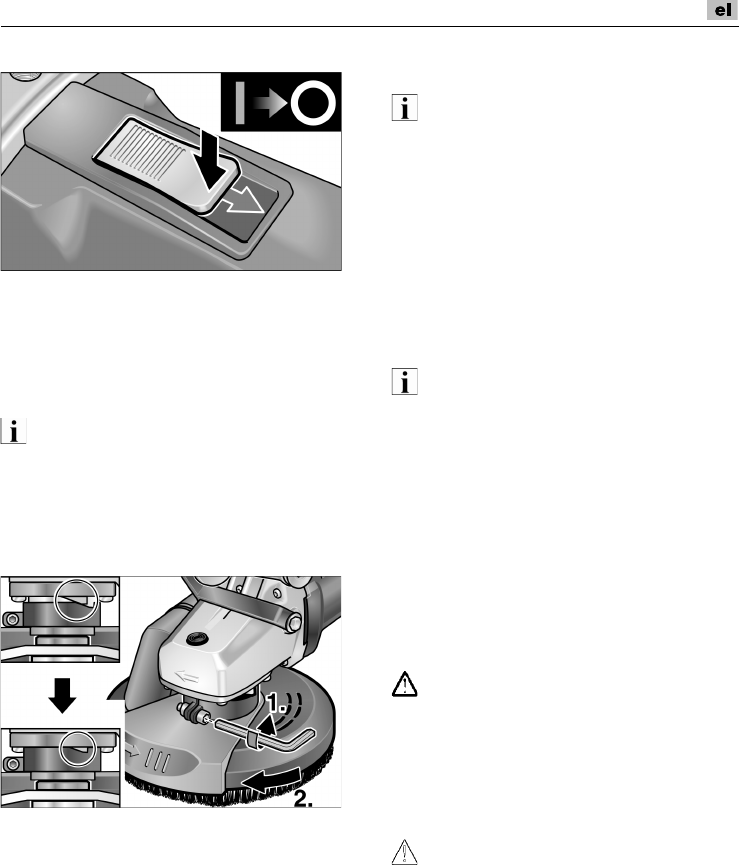

Schutzhaube verstellen

(LDC 1709 FR)

efktbfp

Der Bürstenkranz sollte ca. 0–1 mm über dem

Schleifteller hinausragen. Zum Ausgleich des

Verschleisses am Diamantschleifteller kann die

Schutzhaube in der Höhe verstellt werden.

Verschraubung an Schutzhaube lösen.

Schutzhaube durch Drehen auf die

gewünschte Höhe einstellen.

Verschraubung festziehen.

Einsatz einer Absauganlage

efktbfp

Die Verwendung des FLEX Spezialsaugers

S47M wird empfohlen.

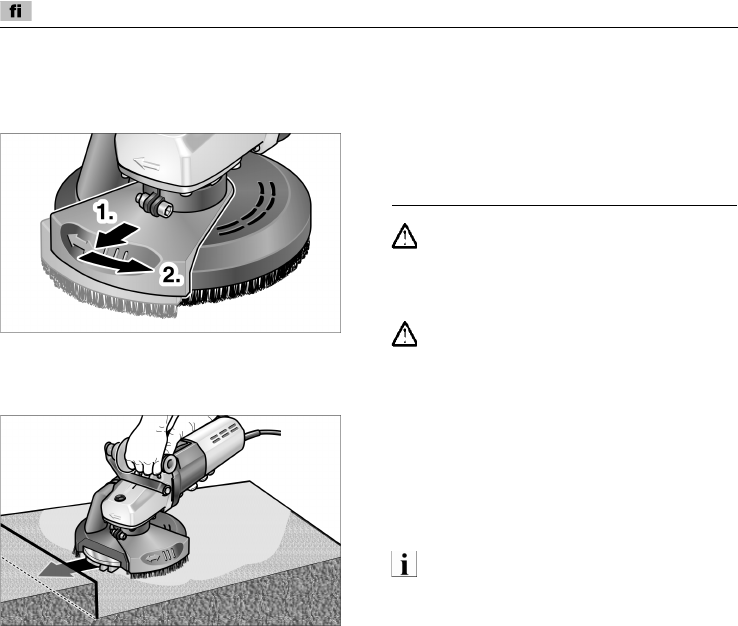

Absaugschlauch durch den Schlauchhalter

führen und am Anschlussstutzen der

Schutzhaube befestigen.

Absaugschlauch an der Absauganlage

anschließen. Bedienungsanleitung der

Absauganlage beachten! Befestigung

kontrollieren! Bei Bedarf passenden Adapter

benutzen.

efktbfp

pçääíÉ=fÜê=pí~ìÄë~ìÖÉê=ÉáåÉå=ëéÉòáÉääÉå=^åJ

ëÅÜäìëëëíìíòÉå=ÄÉå∏íáÖÉå=EÇK=ÜK=ÉáåÉå=~åÇÉêÉå=

^åëÅÜäìëëëíìíòÉå=~äë=ÇÉå=PO=ããLPS ããJ

pí~åÇ~êÇ~åëÅÜäìëëëíìíòÉåI=ÇÉê=òìã=iáÉÑÉêJ

ìãÑ~åÖ=ÇÉë=bäÉâíêçïÉêâòÉìÖë=ÖÉÜ∏êíFI=ëÉíòÉå=

páÉ=ëáÅÜ=ãáí=fÜêÉã=pí~ìÄë~ìÖÉêJiáÉÑÉê~åíÉå=áå=

sÉêÄáåÇìåÖI=ìã ÇÉå=ÖÉÉáÖåÉíÉå=^Ç~éíÉê=òì=

ÄÉëçêÖÉåK

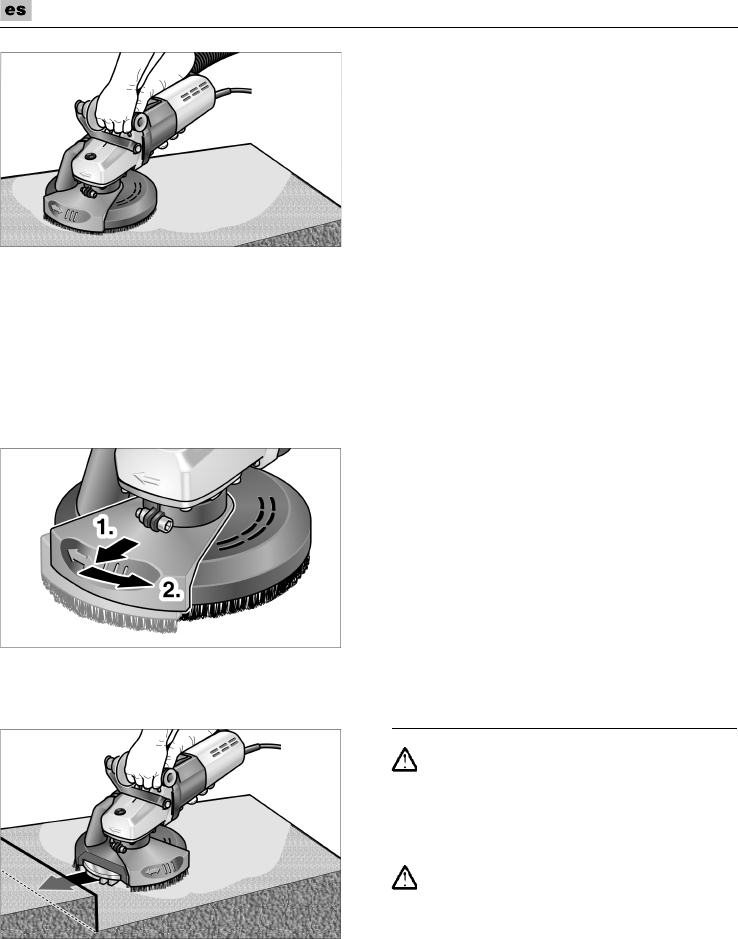

Arbeiten mit dem Elektrowerkzeug

t^okrkd>

aÉê=êçíáÉêÉåÇÉ=pÅÜäÉáÑíÉääÉê=Ç~êÑ=åáÅÜí=ãáí=

ëÅÜ~êÑÉå=ÜÉê~ìëê~ÖÉåÇÉå=dÉÖÉåëí®åÇÉå=áå=

hçåí~âí=âçããÉåK=dÉÑ~Üê=ÉáåÉë=oΩÅâJ

ëÅÜä~Öë>=pÅÜ®ÇÉå=~ã=pÅÜäÉáÑíÉääÉêK=

_Éá _ÉëÅÜ®ÇáÖìåÖÉå=çÇÉê=ëí~êâÉê=^ÄåìíòìåÖ=

ÇÉë=pÅÜäÉáÑíÉääÉêë=ÇáÉëÉå=ìåÄÉÇáåÖí=

~ìëí~ìëÅÜÉåK

slopf`eq>

a~ë=bäÉâíêçïÉêâòÉìÖ=áããÉê=ãáí=ÄÉáÇÉå=

e®åÇÉå=ÑÉëíÜ~äíÉå>=

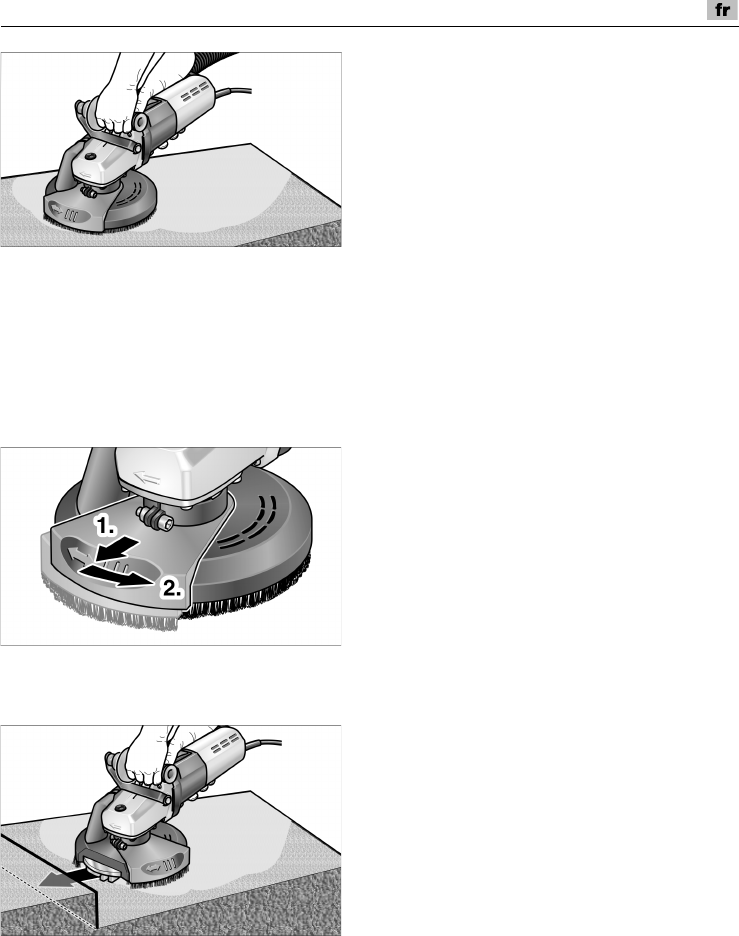

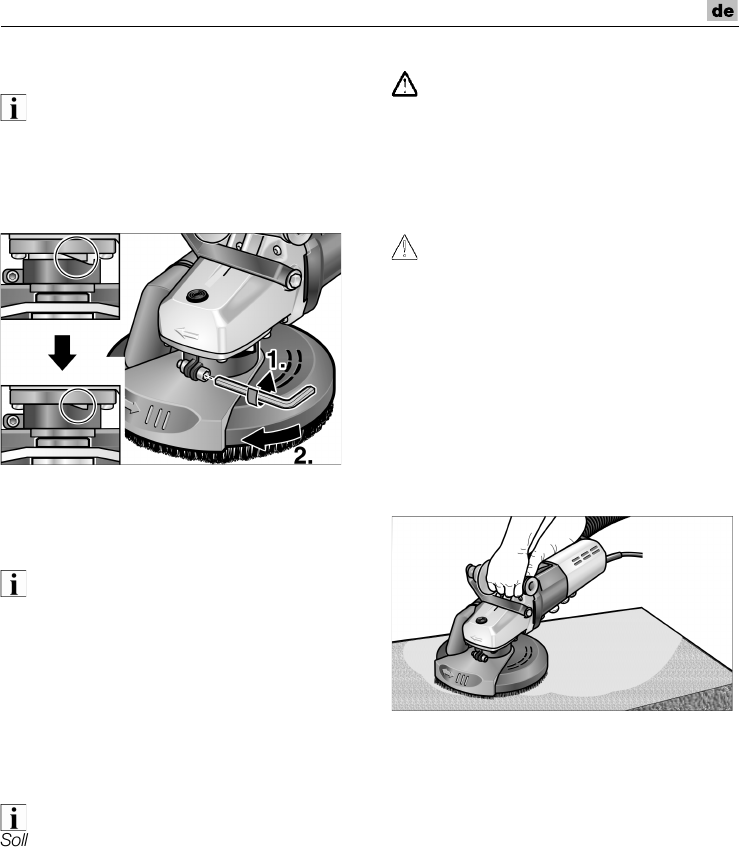

1. Schleifmittel befestigen.

2. Absauganlage anschließen.

3. Netzstecker einstecken.

4. Absauganlage einschalten.

5. Gerät einschalten.

6. Den Sanierungsschleifer auf die Arbeits-

fläche aufsetzen.

Der Bürstenkranz (LDC 1709 FR) bzw. der

Gummi-Absaugring (LD 1709 FR) muss

bündig mit der Arbeitsfläche sein.

7. Den Druck erhöhen, um den Schleifteller

mit der Arbeitsfläche in Kontakt zu bringen.

Dabei den Sanierungsschleifer mit

überlappenden Bewegungen schwenken.

LDC 1709 FR/LD 1709 FR

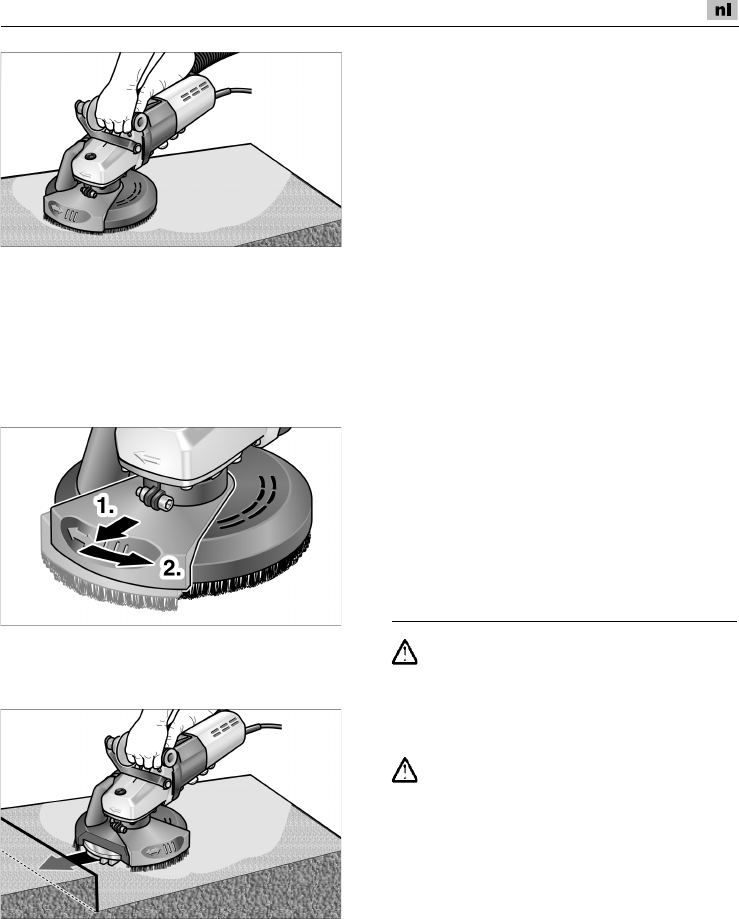

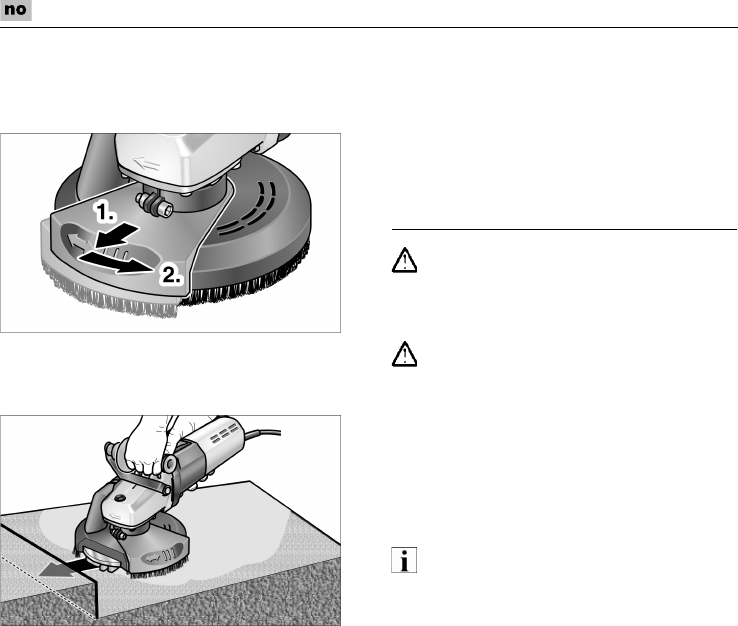

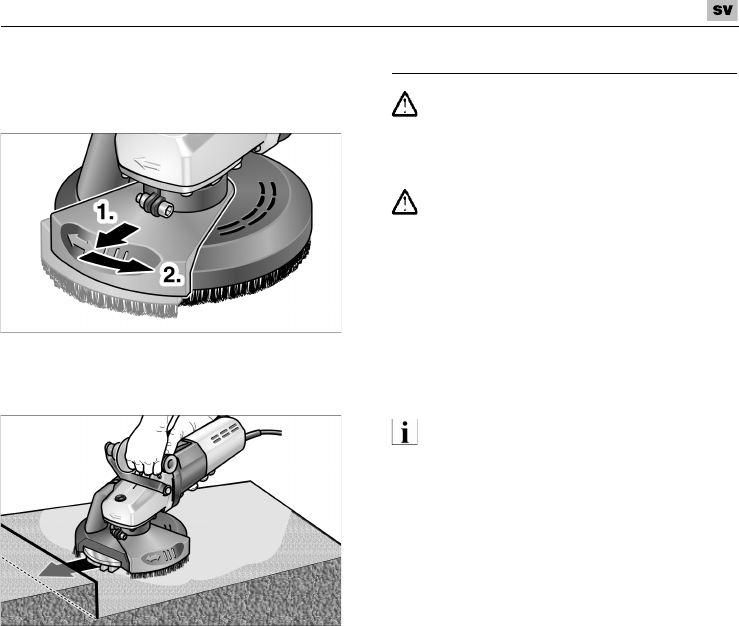

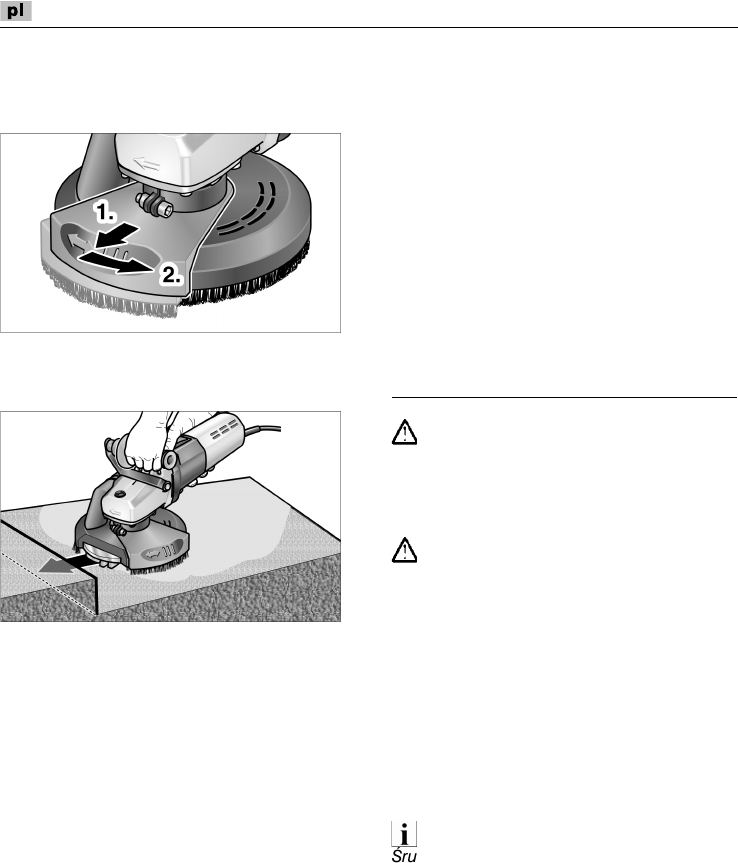

8. LDC 1709 FR:

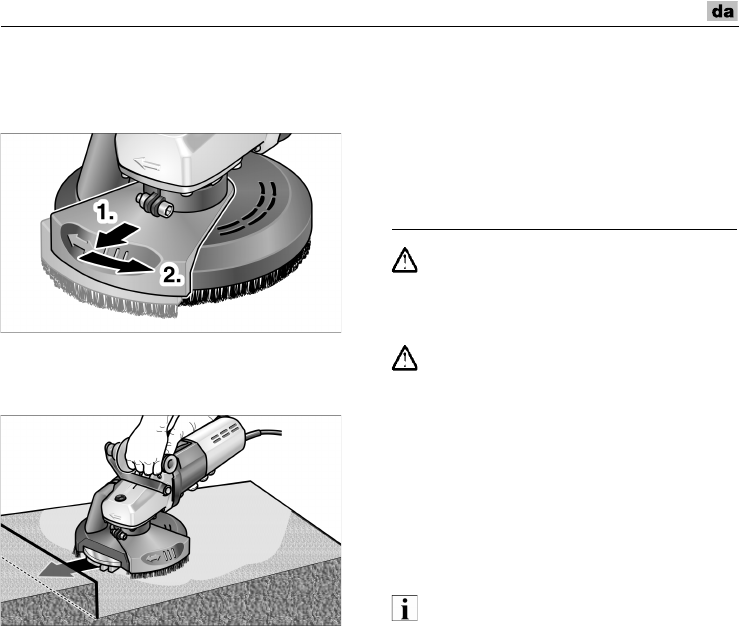

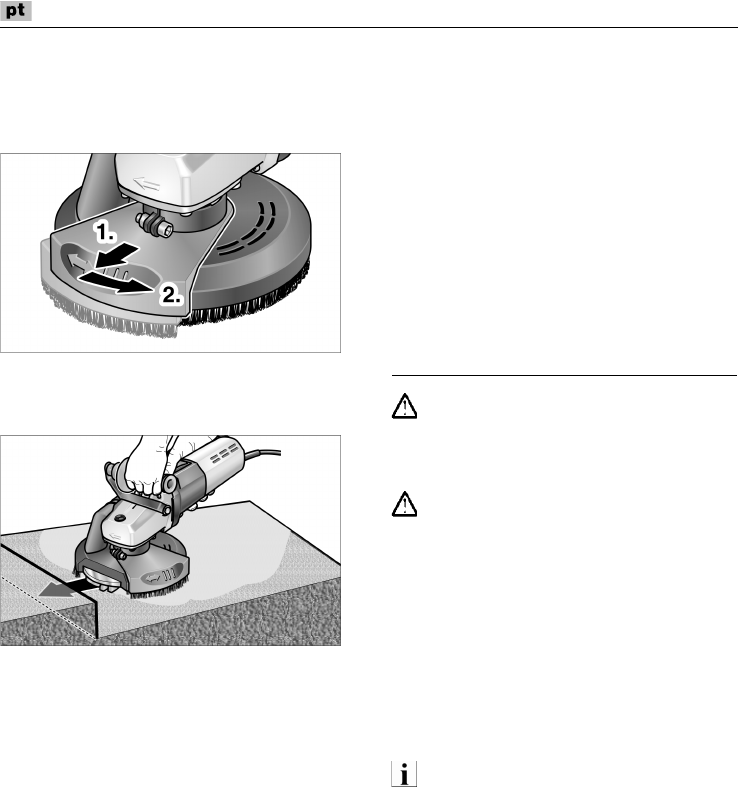

Zum Schleifen in Ecken:

– Gerät ausschalten und warten, bis das

Schleifwerkzeug stillsteht.

– Schwenkbares Randsegment

herausziehen und nach links schwenken.

– Gerät wieder einschalten.

9. Nach der Arbeit Elektrowerkzeug

ausschalten und Netzstecker ziehen.

Bürstenkranz (LDC 1709 FR)

Die Schutzhaube ist mit einem Bürstenkranz

ausgestattet. Dieser Kranz erfüllt zwei

Funktionen:

– Da der Bürstenkranz über die Oberfläche

des Schleiftellers hinausragt, kommt er

zuerst mit der Arbeitsfläche in Kontakt.

Dadurch wird der Schleifteller parallel zur

Arbeitsfläche gebracht, bevor das

Schleifmittel mit der Arbeitsfläche in Kontakt

kommt. So wird eine sichelförmige Vertie-

fung durch den Schleiftellerrand vermieden.

– Der Kranz hält den Staub zurück, bis er vom

Staubsauger abgesaugt wird.

Wenn der Bürstenkranz beschädigt wird oder

übermäßige Abnutzung zeigt, sollte dieser

erneuert werden. Ein Ersatzbürsten-Set

(Best.-Nr. 348.422) ist bei jedem

FLEX-Kundendienstzentrum erhältlich.

Gummi-Absaugring (LD 1709 FR)

Wenn der Gummi-Absaugring beschädigt

wird oder übermäßige Abnutzung zeigt,

sollte dieser erneuert werden.

Er ist unter der Best.-Nr. 257.246 bei jedem

FLEX-Kundendienstzentrum erhältlich.

Wartung und Pflege

t^okrkd>

sçê=~ääÉå=^êÄÉáíÉå=~ã=bäÉâíêçïÉêâòÉìÖ=ÇÉå=

kÉíòëíÉÅâÉê=òáÉÜÉåK=

Reinigung

t^okrkd>

hÉáå t~ëëÉê=çÇÉê=ÑäΩëëáÖÉ=oÉáåáÖìåÖëãáííÉä=

îÉêïÉåÇÉåK

Gehäuseinnenraum mit Motor regelmäßig

mit trockener Druckluft ausblasen.

Schutzhaube und schwenkbares

Randsegment mit trockener Druckluft

reinigen.

Reparaturen

Reparaturen ausschließlich durch eine vom

Hersteller autorisierte Kundendienstwerkstatt

ausführen lassen.

efktbfp

aáÉ=pÅÜê~ìÄÉå=~ã=jçíçêÖÉÜ®ìëÉ=ï®ÜêÉåÇ=

ÇÉê=d~ê~åíáÉòÉáí=åáÅÜí=ä∏ëÉåK=

_Éá káÅÜíÄÉ~ÅÜíìåÖ=Éêä∏ëÅÜÉå=ÇáÉ=

d~ê~åíáÉîÉêéÑäáÅÜíìåÖÉå=ÇÉë=eÉêëíÉääÉêëK

Ersatzteile und Zubehör

Weiteres Zubehör, insbesondere Einsatz-

werkzeuge, den Katalogen des Herstellers

entnehmen.

LDC 1709 FR/LD 1709 FR

Entsorgungshinweise

t^okrkd>

^ìëÖÉÇáÉåíÉ=dÉê®íÉ=ÇìêÅÜ=båíÑÉêåÉå=ÇÉë=

kÉíòâ~ÄÉäë=ìåÄê~ìÅÜÄ~ê=ã~ÅÜÉåK

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht

in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EG

über Elektro- und Elektronik-Altgeräte und

Umsetzung in nationales Recht müssen

verbrauchte Elektrowerkzeuge getrennt

gesammelt und einer umweltgerechten

Wiederverwertung zugeführt werden.

efktbfp

§ÄÉê=båíëçêÖìåÖëã∏ÖäáÅÜâÉáíÉå=ÄÉáã=

c~ÅÜÜ®åÇäÉê=áåÑçêãáÉêÉå>

-Konformität

Wir erklären in alleiniger Verantwortung, dass

dieses Produkt mit folgenden Normen oder

normativen Dokumenten übereinstimmt:

EN 60745 gemäß den Bestimmungen der

Richtlinien 2004/108/EG und 2006/42/EG.

Verantwortlich für technische Unterlagen:

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

11.01.2010

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Garantie

Bei Erwerb einer Neumaschine gewährt FLEX

2 Jahre Hersteller-Garantie, beginnend mit

dem Verkaufsdatum der Maschine an den

Endverbraucher. Die Garantie erstreckt sich

nur auf Mängel, die auf Material- und/oder

Herstellungsfehler sowie auf die Nichterfüllung

zugesicherter Eigenschaften zurückzuführen

sind. Bei Geltendmachung eines Garantie-

anspruchs ist der Original-Verkaufsbeleg mit

Verkaufsdatum beizufügen.

Garantiereparaturen dürfen ausschließlich von

FLEX autorisierten Werkstätten oder Service-

Stationen durchgeführt werden.

Ein Garantieanspruch besteht nur bei

bestimmungsgemäßer Verwendung.

Von der Garantie ausgeschlossen sind

insbesondere betriebsbedingter Verschleiß,

unsachgemäße Anwendung, teilweise oder

komplett demontierte Maschinen sowie

Schäden durch Überlastung der Maschine,

Verwendung von nicht zugelassenen, defekten

oder falsch angewendeten Einsatzwerkzeugen.

Schäden, die durch die Maschine am

Einsatzwerkzeug bzw. Werkstück verursacht

werden, Gewaltanwendung, Folgeschäden,

die auf unsachgemäße oder ungenügende

Wartung seitens des Kunden oder Dritter

zurückzuführen sind, Beschädigungen durch

Fremdeinwirkung oder von Fremdkörpern,

z. B. Sand oder Steine sowie Schäden durch

Nichtbeachtung der Bedienungsanleitung,

z. B. Anschluss an eine falsche Netzspannung

oder Stromart. Garantieansprüche für

Einsatzwerkzeuge bzw. Zubehörteile können

nur dann geltend gemacht werden, wenn sie

mit Maschinen verwendet werden, bei denen

eine solche Verwendung vorgesehen oder

zugelassen ist.

Haftungsausschluss

Der Hersteller und sein Vertreter haften nicht

für Schäden und entgangenen Gewinn durch

Unterbrechung des Geschäftsbetriebes,

die durch das Produkt oder die nicht mögliche

Verwendung des Produktes verursacht wurden.

Der Hersteller und sein Vertreter haften nicht

für Schäden, die durch unsachgemäße

Verwendung oder in Verbindung mit Produkten

anderer Hersteller verursacht wurden.

Oliver SchneiderEckhard Rühle

Manager Research &

Development (R & D)

Manager Quality

Department (QD)

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

Contents

Important safety information . . . . . . . . . . 14

Noise and Vibration . . . . . . . . . . . . . . . . 17

Technical specifications . . . . . . . . . . . . . 17

Overview . . . . . . . . . . . . . . . . . . . . . . . . 18

Operating instructions . . . . . . . . . . . . . . 19

Maintenance and care . . . . . . . . . . . . . . 22

Disposal information . . . . . . . . . . . . . . . . 23

-Declaration of Conformity . . . . . . . . . 23

Guarantee . . . . . . . . . . . . . . . . . . . . . . . 23

Symbols used in this manual

t^okfkd>

aÉåçíÉë=áãéÉåÇáåÖ=Ç~åÖÉêK=kçåJçÄëÉêî~åÅÉ=

çÑ=íÜáë=ï~êåáåÖ=ã~ó=êÉëìäí=áå=ÇÉ~íÜ=çê=

ÉñíêÉãÉäó=ëÉîÉêÉ=áåàìêáÉëK

`^rqflk>

aÉåçíÉë=~=éçëëáÄäó=Ç~åÖÉêçìë=ëáíì~íáçåK=

kçåJçÄëÉêî~åÅÉ=çÑ=íÜáë=ï~êåáåÖ=ã~ó=êÉëìäí=

áå ëäáÖÜí=áåàìêó=çê=Ç~ã~ÖÉ=íç=éêçéÉêíóK

klqb

aÉåçíÉë=~ééäáÅ~íáçå=íáéë=~åÇ=áãéçêí~åí=

áåÑçêã~íáçåK

Symbols on the power tool

_ÉÑçêÉ=ëïáíÅÜáåÖ=çå=íÜÉ=éçïÉê=

íççäI=êÉ~Ç=íÜÉ=çéÉê~íáåÖ=ã~åì~ä>

tÉ~ê=ÖçÖÖäÉë>

aáëéçë~ä=áåÑçêã~íáçå=Ñçê=íÜÉ=

çäÇ ã~ÅÜáåÉ=EëÉÉ=é~ÖÉ=OPF>

Important safety information

t^okfkd>

_ÉÑçêÉ=ìëáåÖ=íÜÉ=éçïÉê=íççäI=éäÉ~ëÉ=êÉ~Ç=~åÇ=

ÑçääçïW

Ó íÜÉëÉ=çéÉê~íáåÖ=áåëíêìÅíáçåëI

Ó íÜÉ=“dÉåÉê~ä=ë~ÑÉíó=áåëíêìÅíáçåëÒ=çå=íÜÉ=

Ü~åÇäáåÖ=çÑ=éçïÉê=íççäë=áå=íÜÉ=ÉåÅäçëÉÇ=

ÄççâäÉí=EäÉ~ÑäÉíJåçKW PNRKVNRFI

Ó íÜÉ=ÅìêêÉåíäó=î~äáÇ=ëáíÉ=êìäÉë=~åÇ=íÜÉ=

êÉÖìä~íáçåë=Ñçê=íÜÉ=éêÉîÉåíáçå=çÑ=~ÅÅáÇÉåíëK

qÜáë=éçïÉê=íççä=áë=ëí~íÉ=çÑ=íÜÉ=~êí=~åÇ=Ü~ë=ÄÉÉå=

ÅçåëíêìÅíÉÇ=áå=~ÅÅçêÇ~åÅÉ=ïáíÜ=íÜÉ=~ÅâåçïJ

äÉÇÖÉÇ=ë~ÑÉíó=êÉÖìä~íáçåëK=kÉîÉêíÜÉäÉëëI=ïÜÉå=

áå=ìëÉI=íÜÉ=éçïÉê=íççä=ã~ó=ÄÉ=~=Ç~åÖÉê=íç=äáÑÉ=

~åÇ=äáãÄ=çÑ=íÜÉ=ìëÉê=çê=~=íÜáêÇ=é~êíóI=çê=íÜÉ=

éçïÉê=íççä=çê=çíÜÉê=éêçéÉêíó=ã~ó=ÄÉ=Ç~ã~ÖÉÇK=

qÜÉ=éçïÉê=íççä=ã~ó=ÄÉ=çéÉê~íÉÇ=çåäó=áÑ=áí=áë

Ó ìëÉÇ=~ë=áåíÉåÇÉÇI

Ó áå=éÉêÑÉÅí=ïçêâáåÖ=çêÇÉêK

c~ìäíë=ïÜáÅÜ=áãé~áê=ë~ÑÉíó=ãìëí=ÄÉ=êÉé~áêÉÇ=

áããÉÇá~íÉäóK

Intended use

The renovation sander LDC 1709 FR/

LD 1709 FR/LDC 1509 FR is designed

– for commercial use in industry and trade,

– for dry sanding and smoothing of concrete,

plaster, screed, sandstone, chamotte and

asphalt,

– for grinding paintwork and adhesive residue

off concrete or screed,

– for use with diamond-tipped tools which

FLEX offers for this power tool and which are

authorised to run at a speed of at least

10,000 r.p.m.

It is not permitted to use cutting-off wheels,

roughing wheels, fan-like grinding wheels or

wire brushes.

When using the renovation sander

LDC 1709 FR/LD 1709 FR/LDC 1509 FR,

connect a Class M dust extractor.

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

Safety instructions

t^okfkd>

oÉ~Ç=~ää=ë~ÑÉíó=áåëíêìÅíáçåë=~åÇ=çíÜÉê=

áåëíêìÅíáçåëK=

c~áäìêÉ=íç=çÄëÉêîÉ=íÜÉ=ë~ÑÉíó=

áåëíêìÅíáçåë=~åÇ=çíÜÉê=áåëíêìÅíáçåë=ã~ó=êÉëìäí=

áå ~å=ÉäÉÅíêáÅ=ëÜçÅâI=ÑáêÉ=~åÇLçê=ëÉêáçìë=áåàìêáÉë

hÉÉé=~ää=ë~ÑÉíó=áåëíêìÅíáçåë=~åÇ=çíÜÉê=

áåëíêìÅíáçåë=áå=~=ë~ÑÉ=éä~ÅÉ=Ñçê=íÜÉ=ÑìíìêÉK



This power tool is intended to function

as a grinder. Read all safety warnings,

instructions, illustrations and specifica-

tions provided with this power tool.

Failure to follow all instructions listed below

may result in electric shock, fire and/or serious

injury.



Operations as sanding, wire brushing,

polishing or abrasive cutting-off

operations are not recommended to

be performed with this power tool.

Operations for which the power tool was not

designed may create a hazard and cause

personal injury.



Do not use accessories which are not

specifically designed and recommended

by the tool manufacturer.

Just because the accessory can be attached

to your power tool, it does not assure safe

operation.



The rated speed of the accessory must

be at least equal to the maximum speed

marked on the power tool.

Accessories running faster than their rated

speed can break and fly apart.



The outside diameter and the thickness

of your accessory must be within the

capacity rating of your power tool.

Incorrectly sized accessories cannot be

adequately guarded or controlled.



The arbour size of wheels, flanges,

backing pads or any other accessory

must properly fit the spindle of the power

tool.

Accessories with arbour holes that do not

match the mounting hardware of the power

tool will run out of balance, vibrate excessively

and may cause loss of control.



Do not use a damaged accessory.

Before each use inspect the accessory

such as abrasive wheels for chips and

cracks, backing pad for cracks, tear or

excess wear, wire brush for loose or

cracked wires. If power tool or accessory

is dropped, inspect for damage or install

an undamaged accessory. After inspec-

ting and installing an accessory, position

yourself and bystanders away from the

plane of the rotating accessory and run

the power tool at maximum no-load

speed for one minute.

Damaged accessories will normally break

apart during this test time.



Wear personal protective equipment.

Depending on application, use face

shield, safety goggles or safety glasses.

As appropriate, wear dust mask, hearing

protectors, gloves and shop apron

capable of stopping small abrasive

or workpiece fragments.

The eye protection must be capable of

stopping flying debris generated by various

operations. The dust mask or respirator must

be capable of filtrating particles generated by

your operation. Prolonged exposure to high

intensity noise may cause hearing loss.



Keep bystanders a safe distance away

from work area. Anyone entering the work

area must wear personal protective

equipment.

Fragments of workpiece or of a broken

accessory may fly away and cause injury

beyond immediate area of operation.



Hold power tool by insulated gripping

surfaces only, when performing an

operation where the cutting accessory

may contact hidden wiring or its own

cord.

Cutting accessory contacting a “live” wire may

make exposed metal parts of the power tool

“live” and shock the operator.



Position the cord clear of the spinning

accessory.

If you lose control, the cord may be cut or

snagged and your hand or arm may be pulled

into the spinning accessory.



Never lay the power tool down until the

accessory has come to a complete stop.

The spinning accessory may grab the surface

and pull the power tool out of your control.



Do not run the power tool while carrying

it at your side.

Accidental contact with the spinning

accessory could snag your clothing,

pulling the accessory into your body.

LDC 1709 FR/LD 1709 FR/LDC 1509 FR



Regularly clean the power tool's air vents.

The motor's fan will draw the dust inside

the housing and excessive accumulation

of powdered metal may cause electrical

hazards.



Do not operate the power tool near

flammable materials.

Sparks could ignite these materials.



Do not use accessories that require liquid

coolants.

Using water or other liquid coolants may result

in electrocution or shock.

Safety Warnings Specific for Grinding

and Abrasive Cutting-Off Operations



Use only wheel types that are recommen-

ded for your power tool and the specific

guard designed for the selected wheel.

Wheels for which the power tool was not

designed cannot be adequately guarded

and are unsafe.



The guard must be securely attached

to the power tool and positioned for

maximum safety, so the least amount of

wheel is exposed towards the operator.

The guard helps to protect operator from

broken wheel fragments and accidental

contact with wheel.



Wheels must be used only for

recommended applications.

For example: do not grind with the side

of cut-off wheel.

Abrasive cut-off wheels are intended for

peripheral grinding, side forces applied to

these wheels may cause them to shatter.



Always use undamaged wheel flanges

that are of correct size and shape for your

selected wheel. Proper wheel flanges

support the wheel thus reducing the

possibility of wheel breakage.

Flanges for cut-off wheels may be different

from grinding wheel flanges.



Do not use worn down wheels from larger

power tools.

Wheel intended for larger power tool is not

suitable for the higher speed of a smaller tool

and may burst.

Kickback and Related Warnings

Kickback is a sudden reaction to a pinched

or snagged rotating wheel, backing pad, brush

or any other accessory. Pinching or snagging

causes rapid stalling of the rotating accessory

which in turn causes the uncontrolled power

tool to be forced in the direction opposite of the

accessory's rotation at the point of the binding.

For example, if an abrasive wheel is snagged

or pinched by the workpiece, the edge of the

wheel that is entering into the pinch point can

dig into the surface of the material causing the

wheel to climb out or kick out. The wheel may

either jump toward or away from the operator,

depending on direction of the wheel's

movement at the point of pinching. Abrasive

wheels may also break under these conditions.

Kickback is the result of power tool misuse

and/or incorrect operating procedures or

conditions and can be avoided by taking proper

precautions as given below.



Maintain a firm grip on the power tool and

position your body and arm to allow you

to resist kickback forces. Always use

auxiliary handle, if provided, for maximum

control over kickback or torque reaction

during start-up.

The operator can control torque reactions

or kickback forces, if proper precautions are

taken.



Never place your hand near the rotating

accessory.

Accessory may kickback over your hand.



Do not position your body in the area

where power tool will move if kickback

occurs.

Kickback will propel the tool in direction

opposite to the wheel's movement at the

point of snagging.



Use special care when working corners,

sharp edges etc. Avoid bouncing and

snagging the accessory.

Corners, sharp edges or bouncing have

a tendency to snag the rotating accessory

and cause loss of control or kickback.



Do not attach a saw chain, woodcarving

blade or toothed saw blade.

Such blades create frequent kickback

and loss of control.

Additional safety instructions

Use only extension cables permitted

for outdoor use.

It is not recommended to sand lead paint.

Lead paint should be removed by

a specialist only.

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

Do not grind or cut materials which release

hazardous substances (e.g. asbestos).

Take precautions if hazardous, combustible

or explosive dust is likely to occur.

Wear protective dust mask.

Use dust extraction system.

a^j^db=ql=molmboqv>

The mains voltage and the voltage

specifications on the rating plate must

correspond.

Noise and Vibration

The noise and vibration values have been

determined in accordance with EN 60745.

The A evaluated noise level of the power tool is

typically:

– Sound pressure level: 87.3 dB(A);

– Sound power level: 98.3 dB(A);

– Uncertainty: K = 3 dB.

Total vibration value (when sanding concrete

areas):

– Emission value: ah=7.4m/s

– Uncertainty: K = 1.9 m/s2

^ííÉåíáçå

qÜÉ=áåÇáÅ~íÉÇ=ãÉ~ëìêÉãÉåíë=êÉÑÉê=íç=åÉï=

éçïÉê=íççäëK=a~áäó=ìëÉ=Å~ìëÉë=íÜÉ=åçáëÉ=~åÇ=

îáÄê~íáçå=î~äìÉë=íç=ÅÜ~åÖÉK

klqb

The vibration emission level given in this

information sheet has been measured in

accordance with a standardised test given

in EN 60745 and may be used to compare

one tool with another. It may be used for

a preliminary assessment of exposure.

The declared vibration emission level represents

the main applications of the tool.

However if the tool is used for different

applications, with different accessories or poorly

maintained, the vibration emission may differ.

This may significantly increase the exposure

level over the total working period

For a precise estimation of the vibration

load the

times should also be considered during which

the power tool is switched off or even running,

but not actually in use. This may significantly

increase the exposure level over the total

working period

Identify additional safety measures to protect

the operator from the effects of vibration such

as: maintain the tool and the accessories, keep

the hands warm, organisation of work patterns.

`^rqflk>

tÉ~ê=É~ê=éêçíÉÅíáçå=~í=~=ëçìåÇ=éêÉëëìêÉ=

~ÄçîÉ=UR=Ç_E^FK

Technical specifications

Machine type LDC 1709 FR/LD 1709 FR LDC 1509 FR

120/USA

Mains voltage V/Hz 230/50 120/60

Protection class / II / II

Power input W 1400 1200 (10.5 A)

Power output W 950 700

Speed r.p.m. 10.000 10,000

Tool ho lder M1 4 5/8“

Max. disc diameter mm 125 5“

Weight (without power cord) kg 2.9 2.9

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

Overview

1 Spindle with threaded flange

a Clamping flange

b Clamping nut

2 Pivoted edge segment

3 Guard hood with brush ring

4 Connection for extractor

5 Gear head

With air outlet and direction-of-rotation

arrow.

6 Spindle lock

Secures the spindle when the tool

is changed.

7 Auxiliary handle with grip

8 Switch rocker

Switches the power tool on and off.

With notched position for continuous

operation.

9 Hose support

10 4.0 m power cord with mains plug

11 Rating plate

12 Stop key

13 Bail handle

14 Guard with rubber extraction ring

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

Operating instructions

Before switching on the power tool

Unpack power tool and accessories

and check that no parts are missing

or damaged.

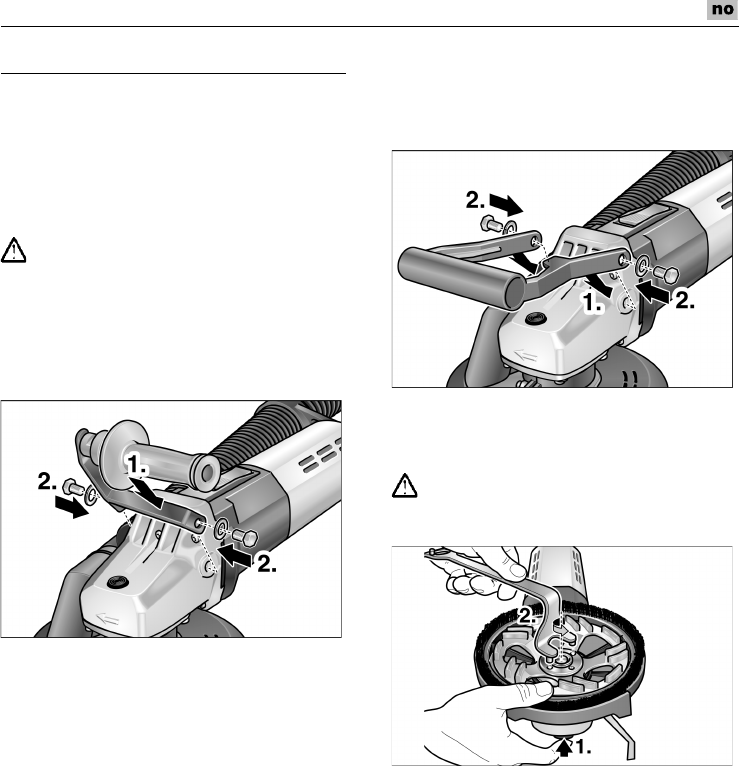

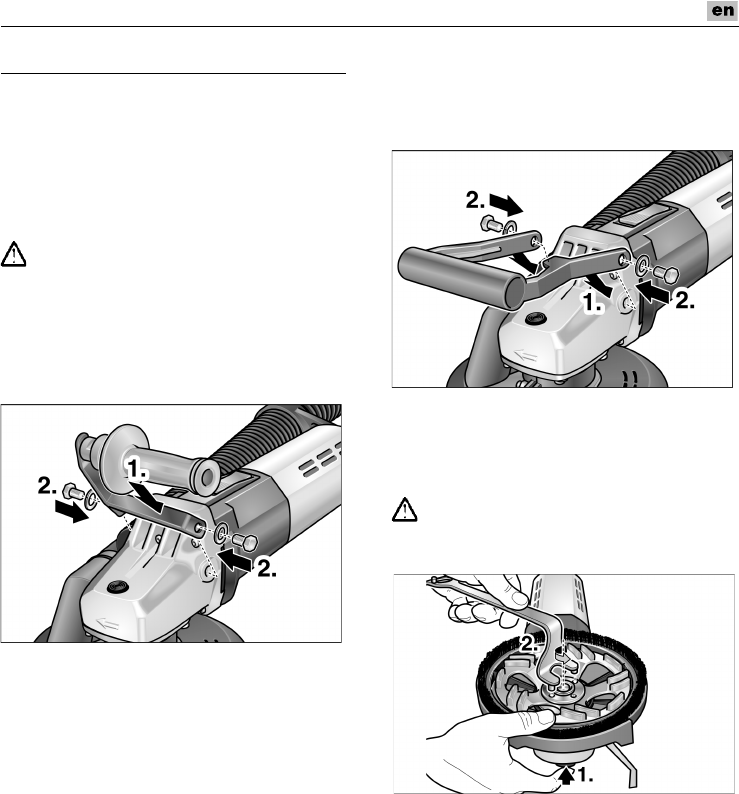

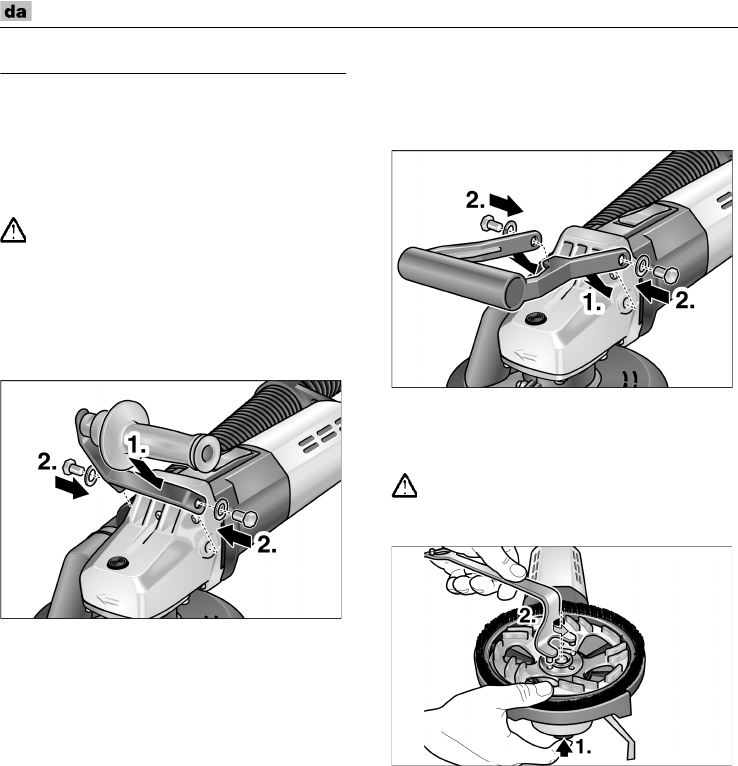

Attaching/changing the auxiliary

handle

t^okfkd>

_ÉÑçêÉ=éÉêÑçêãáåÖ=~åó=ïçêâ=çå=íÜÉ=ÉäÉÅíêáÅ=

éçïÉê=íççäI=éìää=çìí=íÜÉ=ã~áåë=éäìÖK

fí=áë=åçí=éÉêãáííÉÇ=íç=çéÉê~íÉ=íÜÉ=ÉäÉÅíêáÅ=éçïÉê=

íççä=ïáíÜçìí=íÜÉ=~íí~ÅÜÉÇ=~ìñáäá~êó=Ü~åÇäÉK

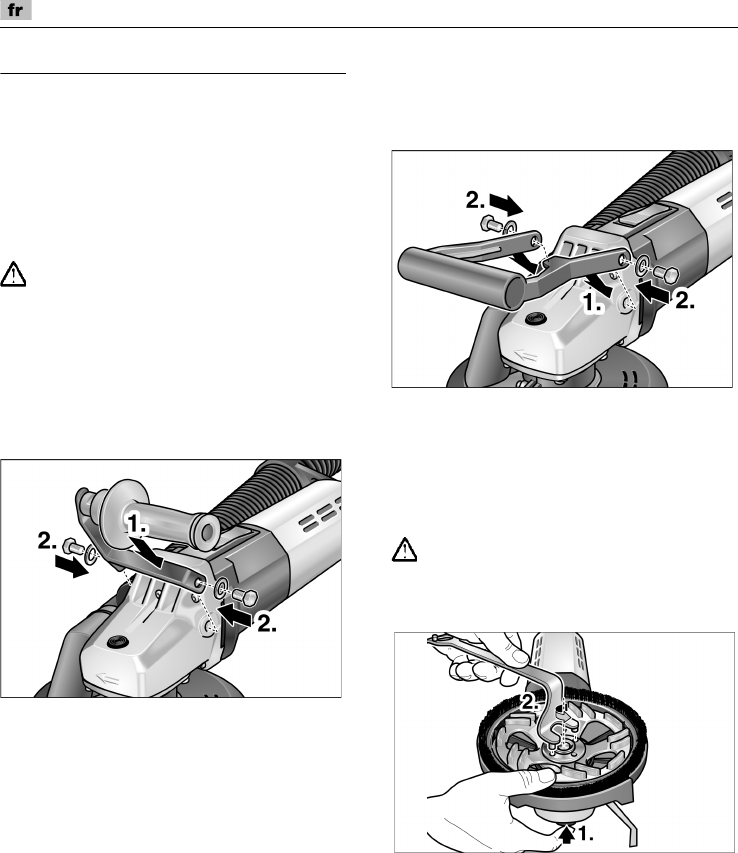

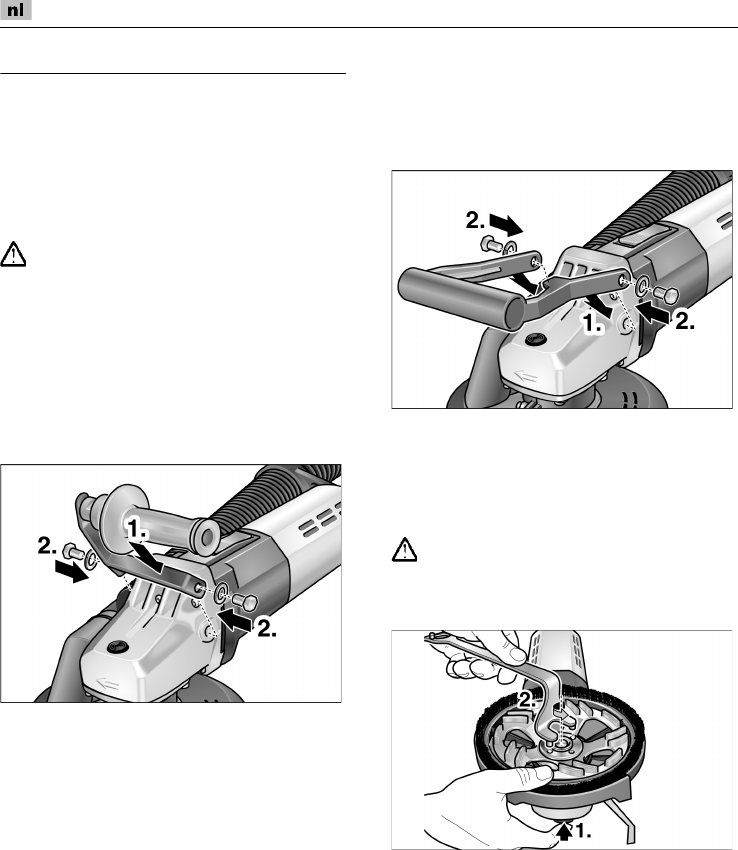

LDC 1709 FR/LDC 1509 FR:

Loosen and remove 2 screws (WAF 13).

Push grip over the gear head (1.).

To enable to use the electric power tool

without tiring and to control it safely,

attach the grip as follows:

– For right-handed people:

Threaded insert on right

– For left-handed people:

Threaded insert on left

Insert and tighten 2 screws (2.).

LD 1709 FR:

Loosen and remove 2 screws (WAF 13).

Push bail handle over the gear head (1.).

Insert and tighten 2 screws (2.).

Inserting and changing the sanding

tools

t^okfkd>

_ÉÑçêÉ=éÉêÑçêãáåÖ=~åó=ïçêâ=çå=íÜÉ=ÉäÉÅíêáÅ=

éçïÉê=íççäI=éìää=çìí=íÜÉ=ã~áåë=éäìÖK

Press and hold down the spindle lock (1.).

Using the stop key, loosen the clamping nut

on the spindle in an anti-clockwise direction

and remove (2.).

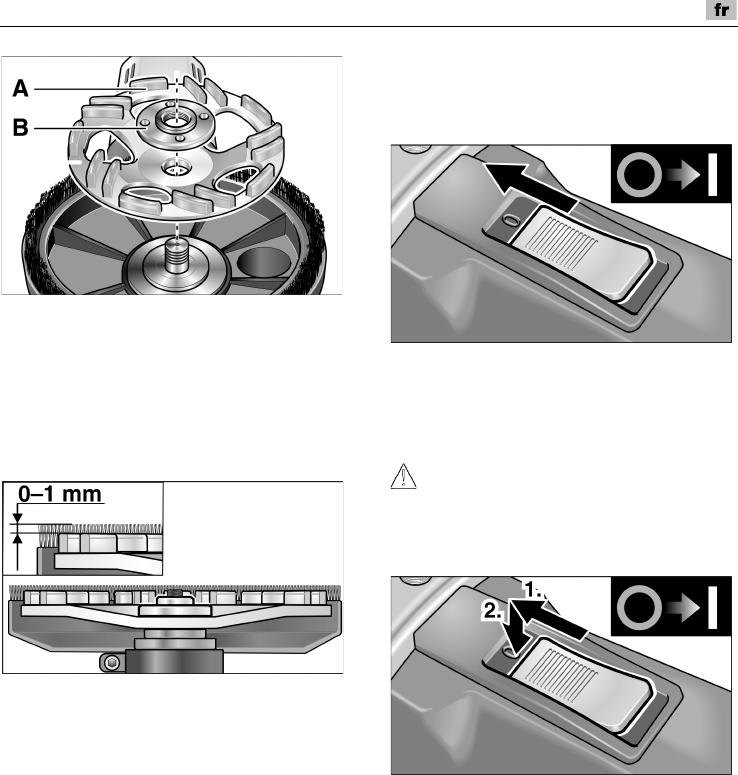

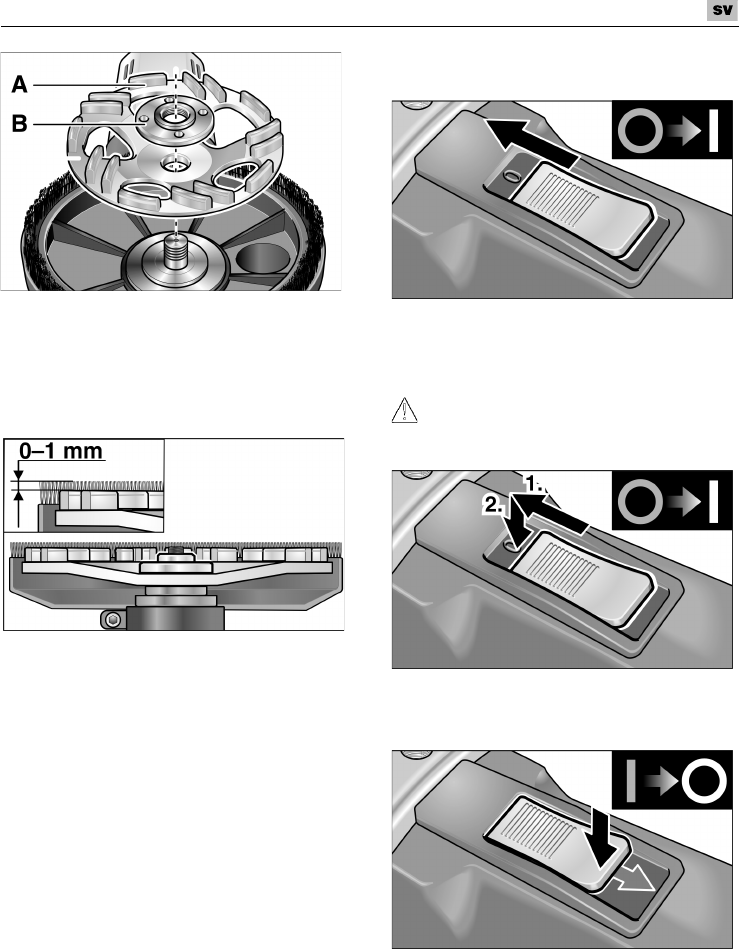

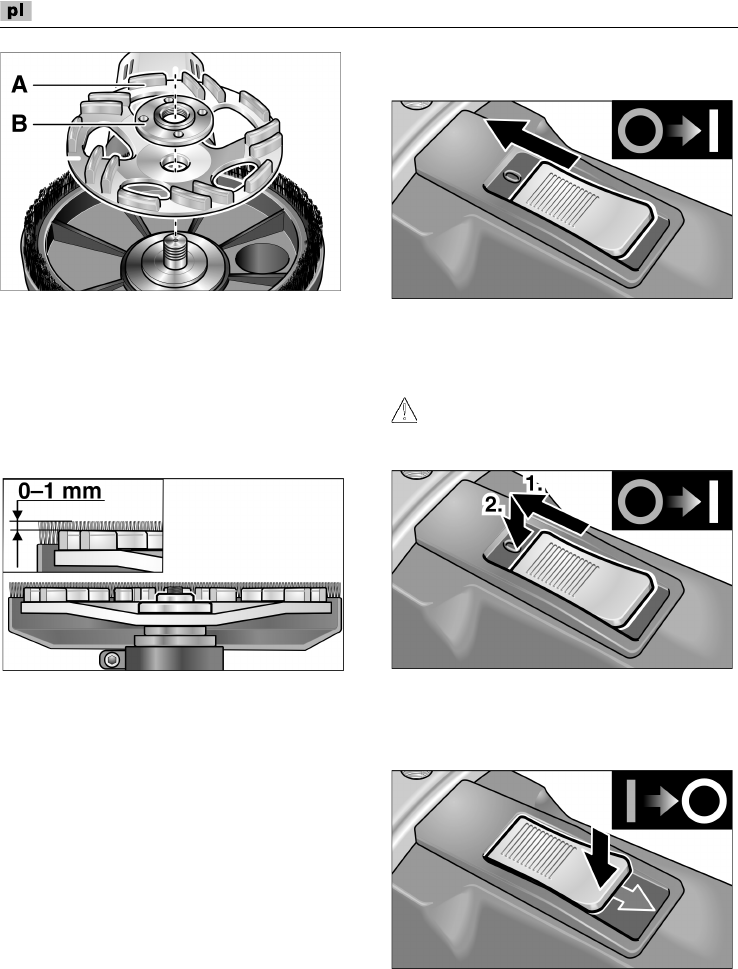

Insert diamond sanding pad (A) correctly.

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

Screw the clamping nut (B), with flange face

up, onto the spindle.

Press and hold down the spindle lock.

Tighten the clamping nut with the stop key.

LDC 1709 FR/LDC 1509 FR:

Check position of the guard:

The brush ring should protrude over the

sanding pad by approx. 0–1 mm. If required,

correct (see “Adjusting the guard

(LDC 1709 FR/LDC 1509 FR)”).

Insert the mains plug into the socket.

Switch on the electric power tool (without

locking the button) and leave it running for

approx. 30 seconds. Check for imbalances

and vibrations.

Switch off the electric power tool.

Switching the electric power tool

on and off

Brief operation without engaged switch

rocker:

Push the switch rocker forwards and hold

in position.

To switch off the power tool, release the

switch rocker.

Continuous operation with engaged switch

rocker:

`^rqflk>

cçääçïáåÖ=~=éçïÉê=Ñ~áäìêÉI=íÜÉ=ëïáíÅÜÉÇ=çå=

ÉäÉÅíêáÅ=éçïÉê=íççä=ïáää=ëí~êí=êìååáåÖ=~Ö~áåK

Push the switch rocker forwards and

engage by pressing the front end.

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

To switch off the power tool, release the

switch rocker by pressing the rear end.

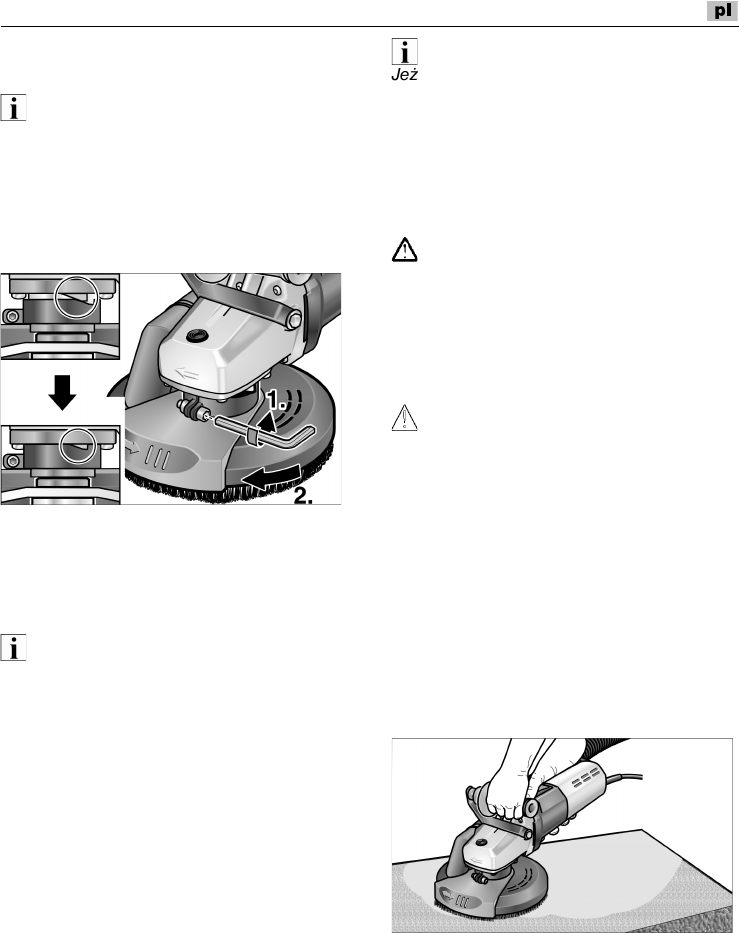

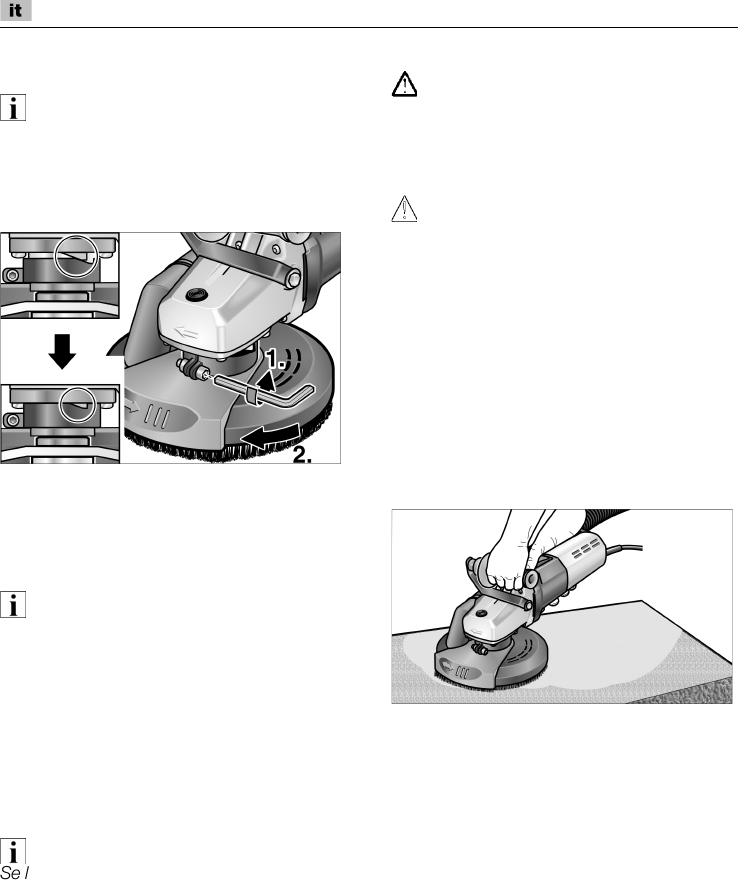

Adjusting the guard (LDC 1709 FR/

LDC 1509 FR)

klqb

The brush ring should protrude over the sanding

pad by approx. 0–1 mm. To compensate for

wear on the diamond sanding pad, the height

of the guard can be adjusted.

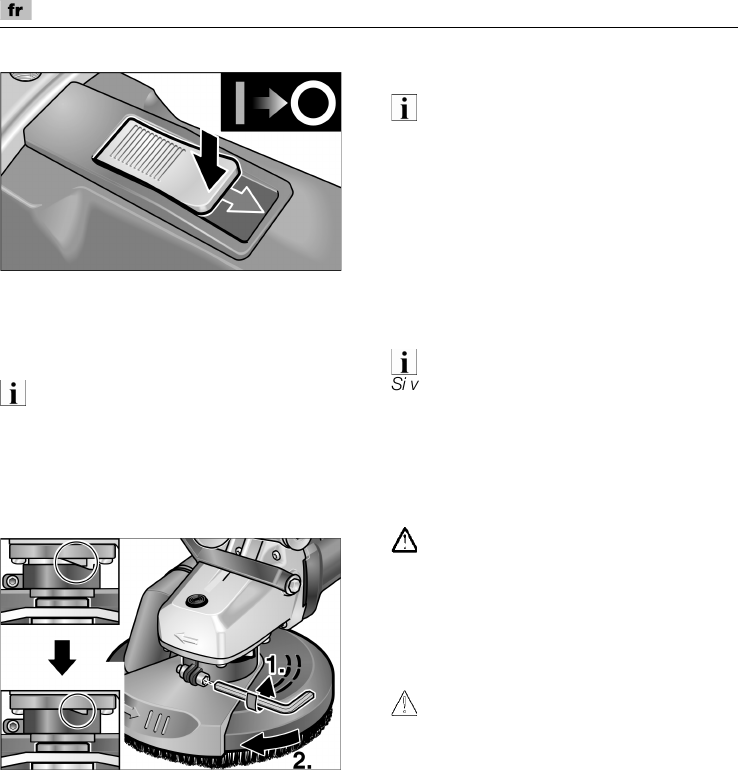

Loosen the screw connection on the guard.

Adjust the guard by turning it to the required

height.

Tighten the screw connection.

Using a dust extraction system

klqb

It is recommended to use the FLEX special

extractor S 47 M.

Guide the extraction hose through the hose

support and attach it to the connection on

the guard.

Connect extraction hose to the dust

extraction system. Follow the operating

instructions for the dust extraction system!

Check the attachment! If required, use an

appropriate adapter.

klqb

fÑ=óçìê=Çìëí=Éñíê~Åíçê=êÉèìáêÉë=~=ëéÉÅá~ä=

ÅçååÉÅíáçå=EáKÉK=~=ÅçååÉÅíáçå=çíÜÉê=íÜ~å=íÜÉ=

PO ããLPS ãã=ëí~åÇ~êÇ=ÅçååÉÅíáçå=ïÜáÅÜ=

áë áåÅäìÇÉÇ=ïáíÜ=íÜÉ=ÉäÉÅíêáÅ=éçïÉê=íççäFI=

Åçåí~Åí=óçìê=Çìëí=Éñíê~Åíçê=ëìééäáÉê=íç=çÄí~áå=

íÜÉ=~ééêçéêá~íÉ=~Ç~éíÉêK

Working with the power tool

t^okfkd>

qÜÉ=êçí~íáåÖ=ë~åÇáåÖ=ÇáëÅ=ãìëí=åçí=ÅçãÉ=áåíç=

Åçåí~Åí=ïáíÜ=ëÜ~êé=éêçàÉÅíáåÖ=çÄàÉÅíëK=a~åÖÉê=

çÑ=âáÅâÄ~Åâ>=a~ã~ÖÉ=íç=ë~åÇáåÖ=é~ÇK=fÑ=íÜÉ=

ë~åÇáåÖ=é~Ç=áë=Ç~ã~ÖÉÇ=çê=ëÉîÉêÉäó=ïçêåI=

áí ãìëí=ÄÉ=êÉéä~ÅÉÇK

`^rqflk>

eçäÇ=íÜÉ=ÉäÉÅíêáÅ=éçïÉê=íççä=ïáíÜ=ÄçíÜ=Ü~åÇë>=

1. Attach sanding tool.

2. Connect dust extraction system.

3. Insert mains plug.

4. Switch on dust extraction system.

5. Switch on the device.

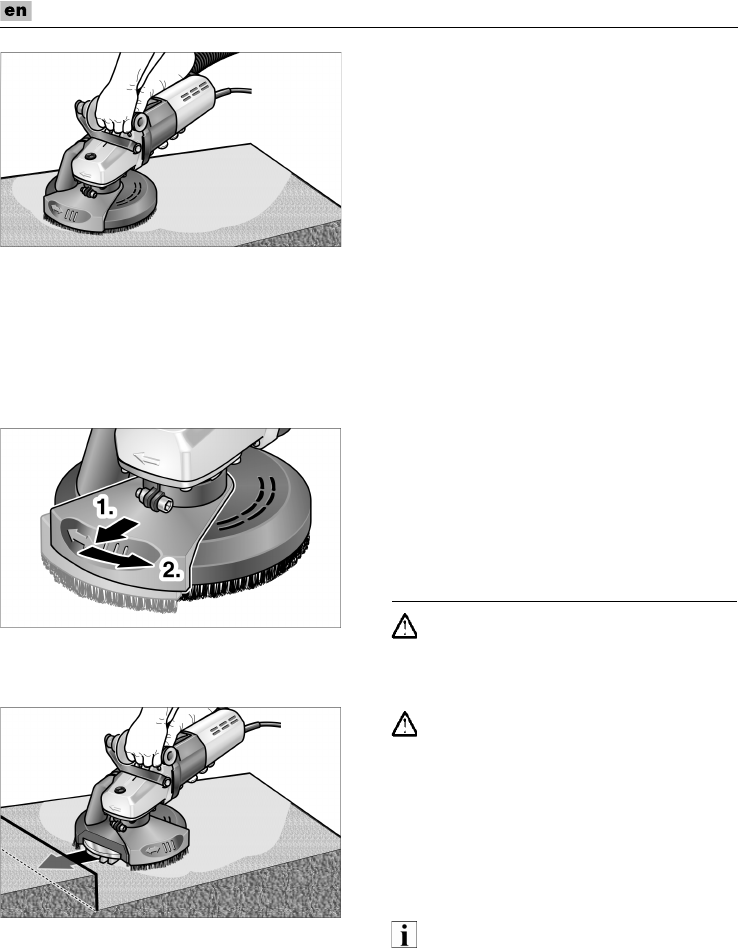

6. Place the renovation sander on the work

surface.

The brush ring (LDC 1709 FR/LDC 1509 FR)

or the rubber extraction ring (LD 1709 FR)

must be flush with the work surface.

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

7. Increase the pressure to bring the sanding

pad into contact with the work surface. In

doing so, slew the renovation sander with

overlapping movements.

8. LDC 1709 FR/LDC 1509 FR:

Sanding in corners:

– Switch off the power tool and wait until

the sanding tool has come to a standstill.

– Pull out pivoted edge segment and swivel

to left.

– Switch on power tool again.

9. After work, switch off the electric power

tool and pull out the mains plug.

Brush ring (LDC 1709 FR/

LDC 1509 FR)

The guard features a brush ring. This ring has

two functions:

– As the ring projects above the surface of the

sanding pad, it is the ring which comes into

contact with the work surface first.

As a result, the sanding pad is brought

parallel to the work surface before the

sanding tool comes into contact with the

work surface. This avoids a sickle-shaped

depression caused by the edge of the

sanding pad.

– The ring retains the dust until it is extracted

by the dust extractor.

If the brush ring is damaged or excessively

worn, it should be replaced. A replacement

brush set (order no. 348.422) is available

from any FLEX-customer service centre.

Rubber extraction ring (LD 1709 FR)

If the rubber extraction ring is damaged

or excessively worn, it should be replaced.

It is available under order no. 257.246 from

any FLEX customer service centre.

Maintenance and care

t^okfkd>

_ÉÑçêÉ=éÉêÑçêãáåÖ=~åó=ïçêâ=çå=íÜÉ=ÉäÉÅíêáÅ=

éçïÉê=íççäI=éìää=çìí=íÜÉ=ã~áåë=éäìÖK=

Cleaning

t^okfkd>

aç åçí=ìëÉ=ï~íÉê=çê=äáèìáÇ=ÇÉíÉêÖÉåíëK

Regularly blow out the housing interior

and motor with dry compressed air.

Clean the guard and pivoted edge segment

using dry compressed air.

Repairs

Repairs may be carried out by an authorised

customer service centre only.

klqb

aìêáåÖ=íÜÉ=ï~êê~åíó=éÉêáçÇ=Çç=åçí=äççëÉå=

íÜÉ ëÅêÉïë=çå=íÜÉ=ãçíçê=ÜçìëáåÖK=

kçåJÅçãéäá~åÅÉ=ïáää=ÇÉÉã=íÜÉ=Öì~ê~åíÉÉ=

çÄäáÖ~íáçåë=çÑ=íÜÉ=ã~åìÑ~ÅíìêÉê=åìää=~åÇ=îçáÇK

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

Spare parts and accessories

Other accessories, in particular insertion tools,

can be found in the manufacturer’s catalogues.

Disposal information

t^okfkd>

oÉåÇÉê=êÉÇìåÇ~åí=éçïÉê=íççäë=ìåìë~ÄäÉ=

Äó êÉãçîáåÖ=íÜÉ=éçïÉê=ÅçêÇK

EU countries only

Do not throw electric power tools

into the household waste!

In accordance with the European Directive

2002/96/EC on Waste Electrical and

Electronic Equipment and transposition into

national law used electric power tools must

be collected separately and recycled in an

environmentally friendly manner.

klqb

mäÉ~ëÉ=~ëâ=óçìê=ÇÉ~äÉê=~Äçìí=Çáëéçë~ä=çéíáçåë>

-Declaration of Conformity

We hereby declare that this product

corresponds with the following standards

or normative documents:

EN 60745 in accordance with the regulations

of the directives 2004/108/EC, 2006/42/EC.

Responsible for technical documents:

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

11.01.2010

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Guarantee

When a new machine is purchased,

FLEX issues the end user with a 2-year

manufacturer’s warranty which comes into

force on the date the machine was purchased.

The guarantee covers only defects which can

be attributed to a material and/or production

fault as well as non-performance of warranted

characteristics. When making a claim under the

guarantee, enclose the original sales receipt

with purchase date. Repairs under the

guarantee may be carried out only by work-

shops or service centres authorised by Flex.

A claim may be made under the guarantee only

if the power tool has been used as intended.

The guarantee excludes in particular opera-

tional wear, improper use, partly or completely

dismantled machines as well as damage

caused by overloading the machine, use of

non-permitted, defective or incorrectly used

application tools. Damage which is caused by

the machine on the application tool or work-

piece, use of force, consequential damage

which can be attributed to improper or inade-

quate maintenance on the part of the customer

or a third party, damage caused by external

effects or foreign objects, e.g. sand or stones,

as well as damage caused by non-observance

of the operating manual, e.g. connection to an

incorrect mains voltage or current type. Claims

for insertable tools or accessories can only be

made under the guarantee provided they are

used with power tools for the intended or

permitted use.

Exemption from liability

The manufacturer and his representative are

not liable for any damage and lost profit due to

interruption in business caused by the product

or by an unusable product.

The manufacturer and his representative are

not liable for any damage which was caused

by improper use of the power tool or by use

of the power tool with products from other

manufacturers.

Oliver SchneiderEckhard Rühle

Manager Research &

Development (R & D)

Manager Quality

Department (QD)

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

Table des matières

Pour votre sécurité . . . . . . . . . . . . . . . . . 24

Bruit et vibrations . . . . . . . . . . . . . . . . . . 28

Données techniques . . . . . . . . . . . . . . . . 28

Vue d’ensemble . . . . . . . . . . . . . . . . . . . 29

Instructions d’utilisation . . . . . . . . . . . . . 30

Maintenance et nettoyage . . . . . . . . . . . 34

Consignes pour la mise au rebut . . . . . . 34

Conformité . . . . . . . . . . . . . . . . . . . . 34

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . 35

Symboles utilisés

^sboqfppbjbkq=>

`É=ëóãÄçäÉ=éê¨îáÉåí=ÇÛìå=Ç~åÖÉê=áããáåÉåí=X=

äÉ=åçåJêÉëéÉÅí=ÇÉë=ÅçåëáÖåÉë=èìá=äÉ=ëìáîÉåí=

ëD~ÅÅçãé~ÖåÉ=ÇÛìå=Ç~åÖÉê=ÇÉ=ãçêí=çì=ÇÉ=

ÄäÉëëìêÉë=íê≠ë=Öê~îÉëK

morabk`b=>

`É=ëóãÄçäÉ=Ç¨ëáÖåÉ=ìåÉ=ëáíì~íáçå=éçíÉåíáÉääÉJ

ãÉåí=Ç~åÖÉêÉìëÉK=pá=îçìë=åÉ=êÉëéÉÅíÉò=é~ë=

ÅÉííÉ=ÅçåëáÖåÉI=îçìë=êáëèìÉò=ÇÉ=îçìë=ÄäÉëëÉê=

çì=ÇÉ=Å~ìëÉê=ÇÉë=Ç¨Ößíë=ã~í¨êáÉäëK

obj^onrb

`É=ëóãÄçäÉ=îçìë=ÇçååÉ=ÇÉë=ÅçåëÉáäë=

ÇÛìíáäáë~íáçå=Éí=ÇÉë=áåÑçêã~íáçåë=áãéçêí~åíÉëK

Symboles apposés sur l’appareil

^î~åí=ä~=ãáëÉ=Éå=ëÉêîáÅÉI=îÉìáääÉò=

äáêÉ=ä~=åçíáÅÉ=ÇÛáåëíêìÅíáçåë=>

mçêíÉò=ÇÉë=äìåÉííÉë=

ÇÉ éêçíÉÅíáçå=>

`çåëáÖåÉë=éçìê=ä~=ãáëÉ=~ì=

êÉÄìí ÇÉ=äÛ~åÅáÉå=~éé~êÉáä==

Eîçáê=é~ÖÉ=PQF=>

Pour votre sécurité

^sboqfppbjbkq=>

^î~åí=ÇÛìíáäáëÉê=ÅÉí=~éé~êÉáä=¨äÉÅíêáèìÉI=îÉìáääÉò=

äáêÉ=ÅÉë=áåëíêìÅíáçåë=Éí=~Öáê=Éå=äÉë=êÉëéÉÅí~åí=W

Ó i~=éê¨ëÉåíÉ=åçíáÅÉ=ÇÛìíáäáë~íáçåI

Ó iÉë=Â `çåëáÖåÉë=Ö¨å¨ê~äÉë=ÇÉ=ë¨Åìêáí¨ Ê=

ê¨Öáëë~åí=äÛÉãéäçá=ÇÉë=~éé~êÉáäë=¨äÉÅíêáèìÉë=

Éí=ê¨ìåáÉë=Ç~åë äÉ=Ñ~ëÅáÅìäÉ=ÅáJàçáåí=

Eê¨Ñ¨êÉåÅÉ=W PNRKVNRFI

ÓiÉë=ê≠ÖäÉë=Éí=éêÉëÅêáéíáçåë=éê¨îÉåíáîÉë=ÇÉë=

~ÅÅáÇÉåíë=~ééäáÅ~ÄäÉë=ëìê=äÉ=äáÉì=ÇÉ=ãáëÉ=Éå=

ÌìîêÉK

`Éí=~éé~êÉáä=¨äÉÅíêáèìÉ=~=¨í¨=Åçåëíêìáí=Éå=äÛ¨í~í=

ÇÉ=ä~=íÉÅÜåáèìÉ=Éí=ÇÉë=ê≠ÖäÉë=íÉÅÜåáèìÉë=ÇÉ=

ë¨Åìêáí¨=êÉÅçååìÉëK=qçìíÉÑçáëI=ÇÉ=ëçå=Éãéäçá=

éÉìí=¨ã~åÉê=ìå=Ç~åÖÉê=ÇÉ=ãçêí=Éí=ìå=êáëèìÉ=

ÇÉ=ÄäÉëëìêÉë=Öê~îÉë=éçìê=äÛìíáäáë~íÉìê=çì=äÉë=

íáÉêëI=çì=ìå=êáëèìÉ=ÇÛÉåÇçãã~ÖÉê=ä~=ã~ÅÜáåÉ=

ÉääÉJãÆãÉ=çì=ÇÛ~ìíêÉë=çÄàÉíë=ÇÉ=î~äÉìêK=

fä=åÉ=Ñ~ìí=ìíáäáëÉê=ÅÉí=~éé~êÉáä=¨äÉÅíêáèìÉ

Ó èìÛ¶=ÇÉë=Ñáåë=ÅçåÑçêãÉë=¶=äÛìë~ÖÉ=éê¨îìI

Ó Ç~åë=ìå=¨í~í=íÉÅÜåáèìÉ=Éí=ÇÉ=ë¨Åìêáí¨=

é~êÑ~áíK

pìééêáãÉò=áãã¨Çá~íÉãÉåí=íçìí=Ç¨ê~åÖÉãÉåí=

ëìëÅÉéíáÄäÉ=ÇÉ=ÅçãéêçãÉííêÉ=ä~=ë¨Åìêáí¨K

Conformité d’utilisation

La ponceuse de rénovation LDC 1709 FR/

LD 1709 FR/LDC 1509 FR sert

– aux applications professionnelles dans

l’industrie et l’artisanat,

– à poncer et lisser à sec le béton, le crépi, les

chapes, le grès, la chamotte et l’asphalte,

– à poncer les peintures et restes de colle

sur le béton ou les chapes,

– à l’emploi avec des outils diamantés

proposés par FLEX pour cet appareil et

homologués pour tourner à une vitesse

d’au moins 10 000 tr/mn.

L’utilisation de disques de tronçonnage,

à dégrossir, disques de meulage à éventail

ou de brosses à crins métalliques n’est pas

permise. En cas d’utilisation de la ponceuse de

réno-vation LDC 1709 FR/LD 1709 FR/

LDC 1509 FR, il faut lui raccorder un aspirateur

de classe M.

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

Consigne de sécurité

^sboqfppbjbkq=>

sÉìáääÉò=äáêÉ=íçìíÉë=äÉë=ÅçåëáÖåÉë=

ÇÉ ë¨Åìêáí¨=Éí=áåëíêìÅíáçåëK=

pá=äÉë=ÅçåëáÖåÉë=

ÇÛ~îÉêíáëëÉãÉåí=Éí=áåëíêìÅíáçåë=åÉ=ëçåí=é~ë=

ÅçêêÉÅíÉãÉåí=êÉëéÉÅí¨ÉëI=ÅÉä~=ÉåÖÉåÇêÉ=ìå=

êáëèìÉ=ÇÛ¨äÉÅíêçÅìíáçåI=ÇÛáåÅÉåÇáÉ=Éí=L=çì=ÇÉ=

ÄäÉëëìêÉë=Öê~îÉë

K=sÉìáääÉò=ÅçåëÉêîÉê=íçìíÉë=

äÉë=ÅçåëáÖåÉë=ÇÉ=ë¨Åìêáí¨=Éí=áåëíêìÅíáçåë=

Ç~åë=ìå=ÉåÇêçáí=ëºê=éçìê=éçìîçáê=äÉë=

êÉÅçåëìäíÉê=ìäí¨êáÉìêÉãÉåíK



Il faut utiliser cet outil électroportatif

comme ponceuse. Veuillez respecter

toutes les consignes de sécurité,

instructions, illustrations et données

reçues avec l’appareil.

Si vous ne respectez pas les instructions

qui suivent, vous risquez une électrocution,

de provoquer un incendie et / ou des

blessures graves.



Cet outil électroportatif ne convient

pas pour poncer avec du papier émeri,

travailler avec des brosses à crins

métalliques, pour polir et tronçonner.

Les formes d’utilisation non prévues de cette

ponceuse électroportative peuvent engendrer

des risques et des blessures.



N’utilisez jamais d’accessoires qui n’ont

pas été spécialement prévus et recom-

mandés par le fabricant pour servir sur

cet outil électroportatif.

Le seul fait de pouvoir fixer l’accessoire contre

votre outil électroportatif ne garantit aucune-

ment que son utilisation sera sûre.



La vitesse admissible de l’outil installé

doit être au minimum aussi élevée que

la vitesse maximum indiquée sur la

ponceuse électroportative.

Les accessoires tournant à une vitesse

supérieure à celle admise peuvent casser

et être catapultés dans tous les sens.



Le diamètre extérieur et l’épaisseur

de l’outil installé doivent se conformer

aux indications dimensionnelles de la

ponceuse électroportative.

Les outils aux dimensions incorrectes ne

peuvent pas être suffisamment protégés

ou contrôlés.



Les meules, plateaux de ponçage et

autres accessoires doivent correspondre

exactement à la broche de ponçage

de votre outil électroportatif.

Les outils mis en œuvre qui ne correspondent

pas exactement à la broche de ponçage de

votre outil électroportatif tournent irrégulière-

ment, vibrent fortement et peuvent vous faire

perdre le contrôle de ce dernier.



N’utilisez jamais d’outils endommagés.

Avant chaque utilisation, vérifiez si des

parties des outils mis en œuvre se sont

détachées par éclats, si ces outils

présentent des fissures ; vérifiez si les

plateaux de ponçage présentent des

fissures, ou des traces de (forte) usure.

Si l’outil électroportatif ou l’outil monté

chutent, vérifiez s’ils sont endommagés

ou utilisez un outil intact. Après avoir

contrôlé et monté l’outil, faites tourner

l’appareil pendant une minute à la vitesse

maximale en vous tenant, vous et

d’autres personnes proches de vous,

loin du plan de l’outil installé en train

de tourner.

Les outils installés endommagés cassent

généralement au cours de cette période

d'essai.



Portez une tenue de protection

personnelle. Suivant l’utilisation,

portez une protection faciale intégrale,

une protection oculaire ou des lunettes

enveloppantes. Si nécessaire, portez

un masque à poussière, un casque anti-

bruit, des gants de protection ou une

blouse spéciale faisant barrage aux

particules poncées et de matière.

Protégez-vous les yeux contre les corps

étrangers catapultés, engendrés au cours

des différentes applications. Les maques

à poussière ou de protection respiratoire

doivent pouvoir filtrer la poussière engendrée

par l’application. Si vous restez exposé

longtemps à un niveau de bruit élevé,

vous risquez une perte d'acuité auditive.

LDC 1709 FR/LD 1709 FR/LDC 1509 FR



Si d’autres personnes se trouvent

à proximité, veillez à ce qu’elles soient

à une distance sûre de votre zone de

travail. Quiconque pénètre dans la zone

de travail doit porter un équipement

de protection personnelle.

Des fragments de la pièce ou de l’outil installé

brisé peuvent être catapultés et provoquer

des blessures aussi hors de la zone de travail

immédiate.



Ne tenez l’appareil que par ses poignées

isolantes lors de travaux au cours

desquels l’outil installé risque de toucher

des câbles électriques invisibles ou le

cordon d’alimentation de la ponceuse.

Le contact avec une ligne électrique peut

mettre les pièces métalliques sous tension

et provoquer une électrocution.



Éloignez le cordon électrique des outils

en train de tourner.

Si vous perdez le contrôle de l’appareil, l’outil

risque de sectionner le cordon d’alimentation

ou de la happer, et votre main ou votre bras

risquent de se retrouver en contact avec l’outil

en rotation.



Ne déposez jamais l’outil électroportatif

sur une surface tant que l’outil installé

ne s’est pas complètement immobilisé.

L’outil installé risquerait d’entrer en contact

avec la surface de déposition et vous

risqueriez de perdre le contrôle de l’outil

électroportatif.



Ne laissez jamais l’outil électroportatif

tourner pendant que vous le transportez.

L’outil en train de tourner risquerait, s’il entre

fortuitement en contact avec un vêtement,

de le happer et de pénétrer dans votre corps.



Nettoyez régulièrement les ouïes de

ventilation de votre outil électroportatif.

Le ventilateur du moteur aspire de la

poussière dans le carter, et une forte

accumulation de poussières métalliques

peut engendrer des risques électriques.



N'utilisez pas l’outil électroportatif

à proximité de matériaux combustibles.

Les étincelles risquent d’enflammer ces

matériaux.



N’utilisez jamais d’outils requérant

un liquide de refroidissement.

L’utilisation d’eau ou d'autres liquides

de refroidissement peut provoquer une

électrocution.

Consignes de sécurité particulières

pour le ponçage :



Utilisez exclusivement les moyens de

ponçage homologués pour aller avec

votre outil électroportatif, ainsi que le

capot protecteur prévu pour ce moyen

de ponçage.

Les moyens de ponçage qui ne sont pas

prévus pour cet outil électroportatif ne

pourront pas être suffisamment protégés

et ne sont donc pas sûrs à l’emploi.



Le capot de protection doit avoir été

monté et réglé de manière sûre contre

l’outil électroportatif, de sorte à offrir un

maximum de sécurité : cela signifie que

l’arc du moyen de ponçage regardant

l’opérateur doit être le plus étroit

possible.

Le capot est destiné à protéger l’opérateur

contre les fragments et un contact fortuit avec

la meule.



Il ne faut utiliser les meules que dans les

domaines d’application recommandés.

Exemple : Ne poncez jamais par les flancs

d’un plateau de ponçage diamanté. Seule

la face inférieure d’un plateau de ponçage

diamanté doit servir à abraser de la matière.

L’application d’une force latérale sur ces

moyens de ponçage peut les faire se briser.



Pour retenir l’outil que vous avez choisi,

utilisez toujours des brides de serrage

intactes, ayant la taille et la forme

correcte.

Des brides appropriées soutiennent les outils

installés et réduisent ainsi le risque de

cassure.



N’utilisez jamais les outils usés provenant

de gros outils électroportatifs.

Les outils installés sur de gros outils électro-

portatifs plus puissants n’ont pas été conçus

pour les vitesses plus élevées offertes par les

petits outils électroportatifs, et risquent donc

de casser.

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

Recul brutal et consignes de sécurité

correspondantes

Un recul brutal est la réaction qu’engendre

un outil en train de tourner (meule, plateau de

ponçage, brosse à crins métalliques, etc.) et qui

vient subitement d’accrocher un objet ou de se

bloquer. Un accrochage ou blocage provoque

un arrêt brutal de l’outil installé qui était en train

de tourner. De ce fait, une ponceuse électro-

portative non fermement tenue subit une

accélération en sens opposé de celui de l’outil

installé.

Si p. ex. une meule se coince ou se bloque dans

la pièce, l’arête qui plonge dans la pièce peut

stopper brutalement et provoquer la cassure

de la meule ou un recul brutal. Dans ce cas,

la meule se déplace dans un sens la rappro-

chant ou l’éloignant de l’opérateur, tout dépend

du sens dans lequel la meule tournait à l’endroit

où elle s’est bloquée. Ce phénomène peut faire

casser les meules.

Le recul brutal est engendré par une utilisation

erronée ou inexperte de la ponceuse électro-

portative. Il est possible de l’empêcher en

prenant les mesures de précaution ci-après

décrites.



Tenez fermement l’outil électroportatif et

placez votre corps et vos bras dans une

position qui vous permettra d’absorber

les forces de recul. Utilisez toujours la

poignée d’appoint si présente, pour

conserver le contrôle le plus ample

possible des forces de recul ou des

couples de réaction pendant

l’accélération.

Par des mesures de précaution appropriées,

l’opérateur peut maîtriser les forces de recule

et de réaction.



N’approchez jamais vos mains des outils

en place en train de tourner.

Lors d’un recul brutal, l’outil en place pourrait

passer sur votre main.



Ne vous tenez pas dans la zone dans

laquelle la ponceuse électroportative

risque de se déplacer en cas de recul

brutal.

Le choc du recul force l’outil électroportatif

à tourner en direction opposée à celle de

la meule à l’endroit où cette dernière s’est

bloquée.



Travaillez avec une particulière prudence

dans les recoins, angles vifs, etc..

Empêchez que les outils installés

rebondissent sur la pièce et s’y coincent

dedans.

L’outil en place en train de tourner tend à se

coincer dans les angles, sur les arêtes vives

ou en cas d’impact. Ceci provoque une perte

de contrôle ou un recul brutal.



N’utilisez jamais de chaîne de tronçon-

neuse ou de lame de scie dentée.

De tels outils provoquent fréquemment

des reculs brutaux ou vous feront perdre

le contrôle de l’outil électroportatif.

Autres consignes de sécurité

N’utilisez que des prolongateurs

homologués pour l’emploi en plein air.

Le ponçage de peintures au plomb est

déconseillé. L’enlèvement de peintures

au plomb est une opération réservée

àunspécialiste.

Ne traitez jamais de matériaux d’où

pourraient se dégager des substances

dangereuses pour la santé (l’amiante par

exemple). Prenez des mesures de protec-

tion si le travail risque de générer des

poussières dangereuses pour la santé,

inflammables ou explosives.

Portez des masque anti-poussière.

Utilisez des installations d’aspiration.

ofpnrbp=ab=a°dšqp=

j^q°ofbip=>

La tension du secteur et celle indiquée sur

la plaque signalétique doivent concorder.

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

Bruit et vibrations

Les niveaux de bruits et vibrations ont été

déterminés conformément à EN 60745.

Le niveau de bruit évalué en décibels (A) s’élève

typiquement à :

– Niveau de pression

acoustique : 87,3 dB(A) ;

– Niveau de puissance sonore : 98,3 dB(A) ;

– Marge d’incertitude : K = 3 dB.

Valeur totale de vibration (lors du ponçage de

surfaces en béton) :

– Valeur émissive : ah=7,4m/s

– Marge d’incertitude : K = 1,9 m/s2

^sboqfppbjbkq=>

iÉë=î~äÉìêë=ÇÉ=ãÉëìêÉ=áåÇáèì¨Éë=ëÛ~ééäáèìÉåí=

~ìñ=~éé~êÉáäë=åÉìÑëK=mÉåÇ~åí=ä~=ãáëÉ=Éå=ÌìîêÉ=

èìçíáÇáÉååÉI=äÉë=î~äÉìêë=ÇÉ=Äêìáí=Éí=ÇÉ=

îáÄê~íáçåë=î~êáÉåíK

obj^onrb

Le niveau de vibrations indiqué dans ces

instructions a été mesuré selon un procédé

standardisé dans la norme EN 60745, et peut

servir à comparer les outils électroportatifs entre

eux. Ce procédé convient également pour

estimer provisoirement la contrainte en vibra-

tions.

Le niveau de vibrations représente les princi-

pales formes d’utilisation de l’outil électro-

portatif. Si toutefois ce dernier est utilisé

à d’autres fins, avec des outils montés différents

ou s’il ne subit qu’une maintenance insuffisante,

le niveau de vibrations pourra dévier de ce qui

est indiqué. Cela peut accroître nettement la

contrainte en vibrations sur l’ensemble de la

période de travail.

Pour pouvoir évaluer exactement la contrainte en

vibrations

, il faudrait également tenir compte des

temps au cours desquels l’appareil est éteint, ou

tourne mais sans être effectivement en action.

Cela peut réduire nettement la contrainte en

vibrations sur l’ensemble de la période de travail.

Définissez des mesures de sécurité supplé-

mentaires pour protéger l’opérateur contre les

effets des vibrations, comme par exemple la

maintenance de l’outillage électroportatif et des

outils montés dessus, le maintien des mains au

chaud, l’organisation du déroulement du travail.

morabk`b=>

içêëèìÉ=ä~=éêÉëëáçå=~ÅçìëíáèìÉ=Ç¨é~ëëÉ=

UR Ç_E^FI=îÉìáääÉò=éçêíÉê=ìå=Å~ëèìÉ=~åíáÄêìáíK

Données techniques

Type d’appareil LDC 1709 FR/LD 1709 FR LDC 1509 FR

120/USA

Tension du secteur V/Hz 230/50 120/60

Classe de protection / II / II

Puissance absorbée W 1400 1200 (10,5 A)

Puissance débitée W 950 700

Vitesse t/mn 10.000 10,000

Logement d’outil M14 5/8“

Diamètre max. du disque mm 125 125

Poids (sans le câble de raccordement) kg 2,9 2.9

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

Vue d’ensemble

1 Broche à bride filetée

a Bride de serrage

bVis de serrage

2 Segment périmétrique pivotant

3 Capot de protection avec brosses

en couronne

4 Embout de raccordement,

pour l’aspiration

5 Boîte d’engrenages

Avec sortie d’air et flèche directionnelle.

6 Dispositif de blocage de la broche

Ce dispositif sert à bloquer la broche

lors d’un changement d’outil.

7 Poignée d’appoint avec sa fixation

8 Interrupteur à bascule

Pour allumer et éteindre la ponceuse.

Avec cran de maintien enclenché.

9 Support de flexible

10 Câble de branchement 4,0 m,

avec fiche mâle

11 Plaque signalétique

12 Clé de retenue

13 Poignée étrier

14 Capot de protection avec anneau

d’aspiration en caoutchouc

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

Instructions d’utilisation

Avant la mise en service

Déballez l’appareil électrique et les

accessoires, vérifiez que la livraison est

au complet et l’absence de dégâts survenus

en cours de transport.

Fixer/Changer la poignée

d’appoint

^sboqfppbjbkq=>

^î~åí=ÇÛÉÑÑÉÅíìÉê=íçìë=íê~î~ìñ=ëìê=ä~=éçåÅÉìëÉ=

¨äÉÅíêçéçêí~íáîÉI=Ç¨Äê~åÅÜÉò=ë~=ÑáÅÜÉ=ãßäÉ=ÇÉ=

ä~=éêáëÉ=ÇÉ=Åçìê~åíK

fä=Éëí=áåíÉêÇáí=ÇÛìíáäáëÉê=äÛçìíáä=¨äÉÅíêçéçêí~íáÑ=ë~åë=

~îçáê=éê¨~ä~ÄäÉãÉåí=ãçåí¨=ë~=éçáÖå¨É=

ÇÛ~ééçáåíK

LDC 1709 FR / LDC 1509 FR :

Desserrez les 2 vis (calibre 13) et retirez-les.

Enfilez la fixation de poignée sur la tête

réductrice (1.).

Pour travailler sans fatigue et guider l’outil

électroportatif de manière sûre, montez

la fixation de poignée comme suit :

– pour les droitiers : insert taraudé à droite

– pour les gauchers : insert taraudé

à gauche

Mettez les 2 vis en place et serrez-les

àfond(2.).

LD 1709 FR :

Desserrez les 2 vis (calibre 13) et retirez-les.

Enfilez la poignée étrier sur la tête

réductrice (1.).

Mettez les 2 vis en place et serrez-les

àfond(2.).

Mise en place et remplacement

des moyens de ponçage

^sboqfppbjbkq=>

^î~åí=ÇÛÉÑÑÉÅíìÉê=íçìë=íê~î~ìñ=ëìê=ä~=éçåÅÉìëÉ=

¨äÉÅíêçéçêí~íáîÉI=Ç¨Äê~åÅÜÉò=ë~=ÑáÅÜÉ=ãßäÉ=ÇÉ=

ä~=éêáëÉ=ÇÉ=Åçìê~åíK

Appuyez sur le dispositif de blocage de la

broche et maintenez-le appuyé (1.).

A l’aide de la clé de retenue, tournez l'écrou

de serrage en sens inverse des aiguilles

d’une montre pour le détacher de la broche,

puis retirez-le (2.).

Introduisez le plateau de ponçage diamanté

(A) dans le bon sens.

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

Vissez l’écrou de serrage (B) sur la broche

avec le collet vers le haut.

Appuyez sur le dispositif de blocage

de la broche et maintenez-le appuyé.

Serrez l’écrou avec la clé de retenue.

LDC 1709 FR / LDC 1509 FR :

Contrôlez la position du capot

de protection :

Il faudrait que la couronne de brosses

dépasse d’env. 0 à 1 mm au dessus du

plateau de ponçage. Corrigez le réglage

si nécessaire (voir « Déplacez le capot de

protection (LDC 1709 FR / LDC 1509 FR ) »).

Branchez la fiche mâle dans la prise

de courant.

Allumez l’outil électroportatif (sans faire

encranter l’interrupteur), puis laissez-le

tourner env. 30 secondes. Contrôlez

l’absence de balourds et de vibrations.

Éteignez l’outil électroportatif.

Allumer et éteindre la ponceuse

électroportative

Marche de courte durée, sans activer

le cran d’arrêt :

Poussez l’interrupteur à bascule vers l'avant

et maintenez-le en position.

Pour éteindre, relâchez l’interrupteur

à bascule.

Marche permanente avec encrantage :

morabk`b=>

^éê≠ë=ìåÉ=ÅçìéìêÉ=ÇÉ=Åçìê~åíI=äÛçìíáä=

¨äÉÅíêçéçêí~íáÑ=êÉÇ¨ã~êêÉ=íçìí=ëÉìä=ëá=îçìë=

åÛ~îáÉò=é~ë=ê~ãÉå¨=äÛáåíÉêêìéíÉìê=Éå=éçëáíáçå=

¨íÉáåíÉK

Poussez l’interrupteur à bascule vers l'avant

puis appuyez sur sa partie avant.

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

Coupure de l’appareil :

Pour éteindre l’appareil, appuyez sur la

partie arrière de l’interrupteur.

Déplacez le capot de protection

(LDC 1709 FR / LDC 1509 FR )

obj^onrb

Il faudrait que la couronne de brosses dépasse

d’env. 0 à 1 mm au dessus du plateau de

ponçage. Pour compenser l’usure subie par

le plateau de ponçage diamanté, il est possible

de régler le capot de protection en hauteur.

Desserrez la fixation par vis du capot.

Imprimez une rotation au capot pour

le régler sur la hauteur souhaitée.

Resserrez la fixation par vis.

Mise en œuvre d’une installation

d’aspiration

obj^onrb

L’utilisation de l’aspirateur spécial FLEX S 47 M

est recommandée.

Faites passer le flexible d’aspiration dans

son support puis fixez-le contre l’embout

de raccordement que comporte le capot.

Raccordez le flexible d’aspiration

à l’installation d’aspiration.

Respectez la notice d’instructions

accompagnant l’installation d’aspiration.

Contrôlez la fixation ! Si nécessaire, utilisez

un adaptateur.

obj^onrb

pá=îçíêÉ=~ëéáê~íÉìê=ÇÉî~áí=~îçáê=ÄÉëçáå=ÇÛìå=

ÉãÄçìí=ëé¨Åá~ä=EÅÛÉëíJ¶JÇáêÉ=ìå=ÉãÄçìí=~ìíêÉ=

èìÉ=ÅÉäìá=ëí~åÇ~êÇ=ÇÉ=PO=ããLPS ãã=äáîê¨=

ÇÛçêáÖáåÉ=~îÉÅ=äÛçìíáä=¨äÉÅíêçéçêí~íáÑFI=îÉìáääÉò=

Åçåí~ÅíÉê=äÉ=ÑçìêåáëëÉìê=ÇÉ=îçíêÉ=~ëéáê~íÉìê=X=

áä îçìë=éêçÅìêÉê~=ìå=~Ç~éí~íÉìê=~ééêçéêá¨K

Travailler avec l’appareil électrique

^sboqfppbjbkq=>

iÉ=éä~íÉ~ì=ÇÉ=éçå´~ÖÉ=Éå=êçí~íáçå=åÉ=Ççáí=é~ë=

ÉåíêÉê=Éå=Åçåí~Åí=~îÉÅ=ÇÉë=çÄàÉíë=ë~áää~åíë=

~ìñ ~êÆíÉë=îáîÉëK=oáëèìÉ=ÇÛìå=êÉÅìä=Äêìí~ä=>=

`Éä~ ÉåÇçãã~ÖÉê~áí=äÉ=éä~íÉ~ì=ÇÉ=

éçå´~ÖÉK=pá=äÉ=éä~íÉ~ì=ÇÉ=éçå´~ÖÉ=ëÛÉëí=

ÉåÇçãã~Ö¨=çì=ÑçêíÉãÉåí=ìë¨I=êÉãéä~ÅÉòJäÉ=

áãé¨ê~íáîÉãÉåíK

morabk`b=>

qÉåÉò=íçìàçìêë=ÑÉêãÉãÉåí=äÛçìíáä=¨äÉÅíêçéçêí~íáÑ=

~îÉÅ=äÉë=ÇÉìñ=ã~áåë=>=

1. Fixez le moyen de ponçage.

2. Raccordez l’installation d’aspiration.

3. Branchez la fiche mâle dans une prise

de courant.

4. Allumez l’installation d’aspiration.

5. Allumez l’appareil.

6. Appliquez la ponceuse de rénovation sur la

surface de travail.

La brosse en couronne (LDC 1709 FR /

LDC 1509 FR) ou l’anneau d’aspiration en

caoutchouc (LD 1709 FR) doit affleurer

avec la surface de travail.

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

7. Haussez la pression d’applique pour

amener le plateau de ponçage en contact

avec la surface de travail. Imprimez ce

faisant, à la ponceuse de rénovation, des

mouvements circulaires se chevauchant.

8. LDC 1709 FR / LDC 1509 FR :

Pour poncer dans les angles :

– Éteignez l’appareil et attendez que l’outil

de ponçage se soit immobilisé.

– Sortez le segment pour bordures et faites

le pivoter vers la gauche.

– Rallumez l’appareil.

9. Après le travail, éteignez l’outil électro-

portatif et débranchez sa fiche mâle

de la prise de courant.

Brosses en couronne

(LDC 1709 FR / LDC 1509 FR)

Le capot protecteur est équipé d’une couronne

de brosses. Cette couronne remplit deux

fonctions :

– Vu qu’elle fait saillie au-dessus de la surface

du plateau de ponçage, elle entre la

première en contact avec la surface de

travail. Elle amène ainsi le plateau de

ponçage en parallèle avec la surface

à travailler, avant que ce moyen de ponçage

entre en contact avec cette surface.

Cela évite que le bord du plateau de

ponçage crée un creux en faucille dans

la surface.

– La couronne retient la poussière le temps

nécessaire à ce que l’aspirateur l’évacue.

Si la couronne de brosses a été endommagée

ou si elle exagérément usée, il faudrait la

changer. Le kit de brosses de rechange

(n° de réf. 348.422) est disponible dans chaque

centre de SAV-FLEX.

Anneau d’aspiration en caout-

chouc (LD 1709 FR)

Si l’anneau d’aspiration en caoutchouc a été

endommagé ou s’il comporte des traces d’une

usure excessive, il faudrait le changer.

Il est disponible sous le n° de réf. 257.246

auprès de chaque centre de SAV FLEX.

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

Maintenance et nettoyage

^sboqfppbjbkq=>

^î~åí=ÇÛÉÑÑÉÅíìÉê=íçìë=íê~î~ìñ=ëìê=ä~=éçåÅÉìëÉ=

¨äÉÅíêçéçêí~íáîÉI=Ç¨Äê~åÅÜÉò=ë~=ÑáÅÜÉ=ãßäÉ=ÇÉ=

ä~=éêáëÉ=ÇÉ=Åçìê~åíK=

Nettoyage

^sboqfppbjbkq=>

kÛìíáäáëÉò åá=É~ì=åá=éêçÇìáíë=ÇÉ=åÉííçó~ÖÉ=

äáèìáÇÉëK

Nettoyez régulièrement l’intérieur du boîtier

et le moteur à l’aide d’air comprimé sec.

Nettoyez à l’air comprimé le capot de

protection et le segment pour bordures

pivotant.

Réparations

Ne confiez les réparations qu’à un atelier

de SAV agréé par le fabricant.

obj^onrb

mÉåÇ~åí=íçìíÉ=ä~=é¨êáçÇÉ=Ö~ê~åíáÉI=åÉ=Ç¨îáëëÉò=

é~ë=äÉë=îáë=Çì=Å~êíÉê=ãçíÉìêK=bå Å~ë=ÇÉ=åçåJ

êÉëéÉÅí=ÇÉ=ÅÉííÉ=ÅçåëáÖåÉI=äÉ=Ñ~ÄêáÅ~åí=

Ç¨ÅäáåÉê~=íçìíÉ=çÄäáÖ~íáçå=~ì=íáíêÉ=Çì=êÉÅçìêë=

Éå=Ö~ê~åíáÉK

Pièces de rechange et accessoires

Autres accessoires et notamment les outils

utilisables : consultez les catalogues du

fabricant.

Consignes pour la mise

au rebut

^sboqfppbjbkq=>

içêëèìÉ=äÉë=~éé~êÉáäë=çåí=Ñáåá=ÇÉ=ëÉêîáêI=

ÉåäÉîÉò=äÉìê=ÅçêÇçå=ÇÛ~äáãÉåí~íáçå=¨äÉÅíêáèìÉ=

éçìê=äÉë=êÉåÇêÉ=áåìíáäáë~ÄäÉëK

Pays de l’UE uniquement

Ne mettez pas les outils électriques à la

poubelle des déchets domestiques !

Conformément à la directive européenne

2002/96/CE visant les appareils électriques

et électroniques usagés, et à sa transposition

en droit national, les outils électriques ne

servant plus devront être collectés séparé-

ment et introduits dans un circuit de recyc-

lage respectueux de l’environnement.

obj^onrb

mçìê=Åçåå~≤íêÉ=äÉë=éçëëáÄáäáí¨ë=ÇÉ=ãáëÉ=~ì=

êÉÄìíI=îÉìáääÉò=ÅçåëìäíÉê=îçíêÉ=êÉîÉåÇÉìê=

ëé¨Åá~äáë¨K

Conformité

Nous déclarons sous notre exclusive

responsabilité que ce produit correspond aux

normes ou documents normatifs suivants :

EN 60745 conformément aux dispositions

énoncées dans les directives 2004/108/CE,

2006/42/CE.

Responsables de la documentation technique :

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

11.01.2010

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Oliver SchneiderEckhard Rühle

Manager Research &

Development (R & D)

Manager Quality

Department (QD)

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

Garantie

En cas d’achat d’une machine neuve,

FLEX consent 2 ans de garantie-fabricant.

La garantie commence le jour de la vente de la

machine au consommateur final. La garantie

couvre uniquement les vices de matière et / ou

de fabrication, ainsi que le manquement des

caractéristiques garanties. En cas de recours

en garantie, munissez-vous de la preuve

d’achat originale comportant la date d’achat.

Les réparations sous garantie ne pourront être

réalisées que par des ateliers agréés par FLEX

ou par des stations de service après-vente.

La garantie n’est valide que si la machine a été

utilisée de manière conforme.

Ne sont pas couverts par la garantie notam-

ment l’usure conditionnée par l’utilisation, les

applications inexpertes, les machines qui ont

été démontées intégralement ou en partie,

ainsi que les dégâts imputables à une

surcharge de la machine, l’utilisation d’outils

non homologués, défectueux ou ne corres-

pondant pas à l’utilisation prévue.

Sont également exclus les dommages

occasionnés par la machine sur l’outil utilisé,

sur la pièce, l’emploi de la force, les dommages

consécutifs imputables à une maintenance

inexperte ou insuffisante de la part du client

ou de tiers, les dommages provoqués par une

intervention tierce ou des corps étrangers tels

que le sable ou des pierres, ainsi que les

dommages provoqués par le non-respect du

contenu de la notice (par ex. le raccordement

à une tension secteur ou à un type de courant

erroné(e)). Les recours en garantie concernant

les outils et / ou accessoires ne seront valides

que si ces derniers ont fonctionné sur des

machines prévues ou autorisées pour une telle

utilisation.

Exclusion de responsabilité

Le fabricant et son représentant ne pourront

être tenus responsables des dommages et du

bénéfice perdu en raison d’une interruption du

fonctionnement de l’affaire, provoqués par

le produit ou par l’impossibilité de l’utiliser.

Le fabricant et son représentant ne pourront

être tenus responsables des dommages

provoqués par une utilisation inexperte du

produit ou par son utilisation en association

avec les produits d'autres fabricants.

LDC 1709 FR/LD 1709 FR

Istruzioni di sicurezza

mbof`lil>

iÉÖÖÉêÉ=íìííÉ=äÉ=~îîÉêíÉåòÉ=Çá=ëáÅìêÉòò~=

ÉäÉ=áëíêìòáçåáK=

lãáëëáçåá=åÉä=êáëéÉííç=ÇÉääÉ=

~îîÉêíÉåòÉ=Çá=ëáÅìêÉòò~=É=ÇÉääÉ=áëíêìòáçåá=

éçëëçåç=Åçãéçêí~êÉ=ëÅçëëÉ=ÉäÉííêáÅÜÉI=

áåÅÉåÇáç=ÉLç=äÉëáçåá=Öê~îá

K=`çåëÉêî~êÉ=éÉê=

äÛìëç=Ñìíìêç=íìííÉ=äÉ=~îîÉêíÉåòÉ=Çá=ëáÅìêÉòò~=

ÉÇ=áëíêìòáçåáK



Questo elettroutensile va usato come

levigatrice. Osservare tutte le istruzioni

di sicurezza, indicazioni, illustrazioni

e dati consegnati con l’apparecchio.

In caso di mancata osservanza delle istruzioni

seguenti, possibilità di scossa elettrica,

incendio e/o lesioni gravi.



Questo elettroutensile non è idoneo per la

smerigliatura con carta vetrata, per lavori

con spazzole metalliche, per lucidare

e troncare.

Gli impieghi, per i quali l’elettroutensile non

è previsto, possono causare pericoli e lesioni.



Non usare accessori, che non siano stati

espressamente previsti e raccomandati

dal costruttore per questo elettroutensile.

Il solo fatto che l’accessorio può essere fissato

a questo elettroutensile non garantisce un uso

sicuro.



Il numero di giri consentito dell’utensile

montato deve essere come minimo

uguale al numero di giri massimo indicato

sull’elettroutensile.

L’accessorio che gira ad una velocità

superiore a quella consentita può frantumarsi

ed essere proiettato tutt’intorno.



Il diametro esterno e lo spessore

dell’utensile montato devono

corrispondere alle dimensioni indicate

dell’elettroutensile.

Gli utensili con caratteristiche sbagliate non

possono essere schermati o controllati

adeguatamente.



Dischi abrasivi, mole a tazza o altri

accessori devono essere esattamente

adatti al mandrino portamola di questo

elettroutensile.

Gli utensili non esattamente adatti al mandrino

portamola dell’elettroutensile girano in modo

irregolare, vibrano fortemente e possono

causare la perdita del controllo.



Non impiegare utensili danneggiati.

Prima di ogni uso controllare l’eventuale

presenza di scheggiature ed incrinature

sugli utensili, e di incrinature, usura

o forte logorio delle mole a tazza.

In caso di caduta dell’elettroutensile

o dell’utensile, controllare se hanno

subito danni, o montare un utensile

di lavoro privo di danni. Dopo avere

controllato e montato l’utensile di lavoro,

allontanare le persone che sono nelle

vicinanze dal piano di rotazione

dell’utensile e fare girare l’apparecchio

per un minuto al massimo numero di giri.

In questo tempo di prova, gli utensili montati

che presentano danni per lo più si rompono.



Indossare l’equipaggiamento protettivo

personale. A seconda dell’impiego,

usare la protezione integrale per il viso,

la protezione per gli occhi oppure

occhiali protettivi. Se necessario,

indossare la maschera antipolvere,

la protezione per l’udito, guanti protettivi

o il grembiule speciale, che impedisce

il contatto con piccole particelle di

abrasivo e di materiale.

Gli occhi devono essere protetti contro corpi

estranei volanti, che hanno origine in diversi

impieghi. La maschera antipolvere

o maschera di respirazione deve filtrare la

polvere che si sviluppa durante l’impiego.

In caso di lunga esposizione a forte rumore,

vi è la possibilità di danni all'udito.

LDC 1709 FR/LD 1709 FR



In presenza di altre persone, prestare

attenzione alla loro distanza di sicurezza

dalla vostra zona di lavoro. Chiunque

entri nella zona di lavoro deve indossare

l’equipaggiamento protettivo personale.

Frammenti di materiale lavorato o di utensili

montati che si rompono possono essere

proiettati e causare anche lesioni all’esterno

dell’area di lavoro diretta.



Quando si eseguono lavori, durante

i quali l’utensile montato potrebbe

toccare linee elettriche nascoste oppure

il suo stesso cavo di alimentazione,

afferrare l’elettroutensile solo sulle

superfici di presa isolate.

Il contatto con una linea elettrica sotto

tensione può mettere sotto tensione anche le

parti metalliche dell’elettroutensile e provocare

una scossa elettrica.



Tenere il cavo di alimentazione lontano

da utensili montati in rotazione.

In caso di perdita del controllo

dell’apparecchio, il cavo di alimentazione

potrebbe essere troncato oppure potrebbe

avvolgersi sull’utensile in rotazione avvicinan-

dolo così alla vostra mano oppure al braccio.



Non deporre mai l’elettroutensile,

prima che l’utensile montato sia

completamente fermo.

L’utensile montato in rotazione può entrare

in contatto con la superficie di appoggio,

causando così la perdita del vostro controllo

sull’elettroutensile.



Non tenere l’elettroutensile in funzione

durante il trasporto.

A causa del contatto accidentale con

l’utensile in rotazione il vostro abbigliamento

s’impiglia nell’utensile e così lo avvicina e lo

fa penetrare nel vostro corpo.



Pulire regolarmente le fessure di ventila-

zione dell’elettroutensile.

La ventola del motore attira la polvere nella

carcassa, ed un forte accumulo di polvere

metallica può causare pericoli elettrici.



Non usare l’elettroutensile in prossimità

di materiali infiammabili.

Le scintille possono incendiare questi

materiali.



Non usare utensili montati, che

richiedono l’impiego di refrigeranti liquidi.

L’impiego di acqua o di altri liquidi di

raffreddamento può causare una scossa

elettrica.

Avvertenze di sicurezza speciali per

la levigatura:



Usare esclusivamente mole approvate

per questo elettroutensile e la cuffia

di protezione prevista per queste mole.

Le mole non previste per questo elettro-

utensile non possono essere adeguatamente

schermate e perciò non sono sicure.



La cuffia di protezione deve essere

saldamente applicata sull’elettroutensile

e regolata in modo da raggiungere il

massimo della sicurezza, vale a dire che

verso l’operatore deve restare scoperta

la minima parte possibile della mola.

La cuffia di protezione deve proteggere

l’operatore da frammenti e dal contatto

accidentale con la mola.



Usare le mole solo per le possibilità

d’impiego raccomandate.

Ad esempio: non molare mai con la superficie

laterale di una mola a tazza diamantata.

Le mole a tazza diamantate sono destinate

all’asportazione di materiale con il lato inferiore

della mola. L’effetto di forza laterale su questi

corpi abrasivi può provocarne la rottura.



Usare sempre flange di serraggio prive

di danni, della grandezza e forma adatte

all’utensile da montare.

Le flange adatte supportano gli utensili

montati e riducono il pericolo della loro rottura.



Non utilizzare utensili consumati

di elettroutensili più grandi.

Gli utensili montati per elettroutensili più grandi

non sono previsti per le maggiori velocità di

rotazione degli elettroutensili più piccoli

e possono rompersi.

LDC 1709 FR/LD 1709 FR

Contraccolpo e corrispondenti

istruzioni di sicurezza

Il contraccolpo è l’improvvisa reazione di un

utensile montato in rotazione che s’incastra

o si blocca, come disco abrasivo, mola a tazza,

spazzola metallica ecc. L’incastrarsi o bloccarsi

provoca un arresto improvviso dell’utensile

in rotazione. A causa di ciò un elettroutensile,

che non è mantenuto saldamente, subisce nel

punto di arresto un’accelerazione nel senso

di rotazione contrario a quello dell’utensile

montato.

Se ad es. una mola s’inceppa o incastra nel

pezzo, il bordo della mola immersa nel pezzo

può restare incastrato e provocare così la

rottura della mola o oppure un contraccolpo.

La mola si avvicina in tal caso all’operatore

o si allontana da lui, a seconda del senso

di rotazione della mola nel punto di arresto.

In tal caso le mole possono anche rompersi.

Un contraccolpo è la conseguenza di un uso

errato o imperfetto dell’elettroutensile.

Esso può essere impedito per mezzo di idonee

precauzioni, come in seguito descritto.



Afferrare saldamente l’elettroutensile

e assumere con il corpo e le braccia

una posizione, nella quale sia possibile

intercettare le forze di contraccolpo.

Se disponibile, usare sempre l’impug-

natura supplementare, al fine di avere

il massimo controllo possibile sulle forze

di contraccolpo o sulle coppie di reazione

durante l’accelerazione.

Attraverso idonee precauzioni, l’operatore

riesce a controllare le forze di contraccolpo

e di reazione.



Non avvicinare mai la mano agli utensili

in rotazione.

In caso di contraccolpo l’utensile impiegato

può raggiungere la mano.



Evitare con il proprio corpo la zona,

verso la quale l’elettroutensile si muove

in caso di un contraccolpo.

Il contraccolpo spinge l’elettroutensile in

direzione opposta al senso di rotazione

della mola nel punto di arresto.



Lavorare con precauzione particolare

negli angoli, sugli spigoli vivi, ecc.

Impedire il rimbalzo o il bloccarsi

dell’utensile montato sulla superficie

lavorata.

L’utensile in rotazione tende ad incastrarsi

in prossimità di angoli, spigoli acuti oppure

in caso di rimbalzo. Questo provoca una

perdita di controllo oppure un contraccolpo.



Non impiegare lame per seghe a catena

o lame per sega dentate.

Questi utensili provocano spesso in

contraccolpo o la perdita di controllo

sull’elettroutensile.

Ulteriori avvertenze di sicurezza

Usare solo cavi di prolunga autorizzati

per l’esterno.

Si sconsiglia l’abrasione di vernici al piombo.

La rimozione di vernici al piombo deve

essere eseguita solo dallo specialista.

Non lavorare materiali, che possono liberare

sostanze dannose per la salute (per es.

amianto). Adottare misure di protezione

se possono svilupparsi polveri nocive

per la salute, infiammabili e esplosive.

Indossare maschera protettiva antipolvere.

Usare impianti di aspirazione.

a^kkf=j^qbof^if>

La tensione di rete e l’indicazione di tensione

sulla targhetta d’identificazione devono

coincidere.

LDC 1709 FR/LD 1709 FR

Rumore e vibrazione

I valori di rumore e vibrazione sono stati rilevati

secondo EN 60745.

Il livello di rumore stimato A dell’apparecchio

è tipicamente:

– livello di pressione acustica: 87,3 dB(A);

– livello di potenza acustica: 98,3 dB(A);

– Insicurezza: K = 3 dB.

Valore totale di vibrazione (nella levigatura

di superfici in calcestruzzo):

– Valore di emissione: ah=7,4m/s

– Insicurezza: K = 1,9 m/s2

mbof`lil>

f=î~äçêá=Çá=ãáëìê~=áåÇáÅ~íá=ëçåç=î~äáÇá=ëçäç=éÉê=

~éé~êÉÅÅÜá=åìçîáK=kÉääÛáãéáÉÖç=èìçíáÇá~åç=

á î~äçêá=Çá=êìãçêÉ=É=îáÄê~òáçåÉ=Å~ãÄá~åçK

^ssfpl

Il livello di vibrazioni indicato in queste istruzioni

è stato misurato conformemente ad un proce-

dimento di misura standardizzato in EN 60745

e può essere utilizzato per il confronto tra

elettroutensili. Esso è idoneo anche per una

valutazione temporanea della sollecitazione

da vibrazioni. Il ivello di vibrazioni indicato

rappresenta gli impieghi principali

dell’elettroutensile.

Se tuttavia l’elettroutensile viene impiegato

per altri usi, con diverso utensile montato

o manutenzione insufficiente, il livello di

vibrazioni può differire. Questo può aumentare

notevolmente la sollecitazione da vibrazioni

per tutta la durata del lavoro.

Per una stima precisa della vibrazione

considerare anche i tempi, nei quali

l’apparecchio è spento oppure è in funzione,

tuttavia non effettivamente impiegato.

Questo può ridurre notevolmente la sollecita-

zione da vibrazioni per tutta la durata del lavoro.

Per proteggere l’operatore dall’effetto delle

vibrazioni, stabilire misure di sicurezza

aggiuntive, come ad esempio:

manutenzione dell’elettroutensile e degli utensili

impiegati, riscaldamento delle mani, organizza-

zione delle procedure di lavoro.

morabkw^>

få=Å~ëç=Çá=éêÉëëáçåÉ=~ÅìëíáÅ~=ëìéÉêáçêÉ=

~ UR Ç_E^F=áåÇçëë~êÉ=ä~=éêçíÉòáçåÉ=~ÅìëíáÅ~K

Dati tecnici

Tipo di apparecchio LDC 1709 FR/LD 1709 FR

La tensione di rete V/Hz 230/50

Classe di protezione / II

Potenza assorbita W 1400

Potenza resa W 950

Giri g/min 10.000

Attacco utensile M14

max. diametro del disco mm 125

Peso (senza cavo di collegamento) kg 2,9

LDC 1709 FR/LD 1709 FR

Guida rapida

1 Alberino con flangia filettata

a Flangia di serraggio

b Dado di serraggio

2 Segmento bordo orientabile

3 Cuffia di protezione con spazzola

a corona

4 Manicotto di raccordo

per aspirazione

5 Testa ingranaggi

Con uscita aria e freccia per il senso

di rotazione.

6 Arresto alberino

Per bloccare l’alberino nella

sostituzione dell’utensile di rettifica.

7 Impugnatura supplementare

con supporto

8 Bilico dell’interruttore

Per accendere e spegnere.

Con posizione di arresto per servizio

continuo.

9Fermatubo

10 Cavo di collegamento 4,0 m

con spina di rete

11 Targhetta d’identificazione

12 Chiave di arresto

13 Maniglia a staffa

14 Cuffia di protezione con anello

di aspirazione in gomma

LDC 1709 FR/LD 1709 FR

Istruzioni per l’uso

Prima della messa in funzione

Disimballare elettroutensile ed accessori

e controllare la completezza della fornitura

ed eventuali danni di trasporto.

Fissare/sostituire l’impugnatura

supplementare

mbof`lil>

mêáã~=Çá=èì~äëá~ëá=ä~îçêç=~ääÛÉäÉííêçìíÉåëáäÉ=

Éëíê~êêÉ=ä~=ëéáå~=Çá=êÉíÉK

Ð=îáÉí~íç=áãéáÉÖ~êÉ=äÛÉäÉííêçìíÉåëáäÉ=éêáîç=

Çá áãéìÖå~íìê~=ëìééäÉãÉåí~êÉ=ãçåí~í~K

LDC 1709 FR:

Allentare e rimuovere 2 viti (chiave da 13).

Spingere il supporto della maniglia sulla testa

ingranaggi (1.).

Per un lavoro non affaticante e la guida sicura

dell'elettroutensile, montare il supporto della

maniglia come segue:

– per destrimano: inserto filettato a destra

– per mancino: inserto filettato a sinistra

Inserire e stringere 2 viti (2.).

LD 1709 FR:

Allentare e rimuovere 2 viti (chiave da 13).

Spingere la maniglia a staffa sulla testa

ingranaggi (1.).

Inserire e stringere 2 viti (2.).

Impiego e sostituzione di mezzi

abrasivi

mbof`lil>

mêáã~=Çá=èì~äëá~ëá=ä~îçêç=~ääÛÉäÉííêçìíÉåëáäÉ=

Éëíê~êêÉ=ä~=ëéáå~=Çá=êÉíÉK

Premere l’arresto dell’alberino e mantenerlo

premuto (1.).

Con la chiave d’arresto svitare il dado di

serraggio dall’alberino in senso antiorario

esmontarlo (2.).

Inserire la mola a tazza diamantata (A)

nella posizione corretta.

LDC 1709 FR/LD 1709 FR

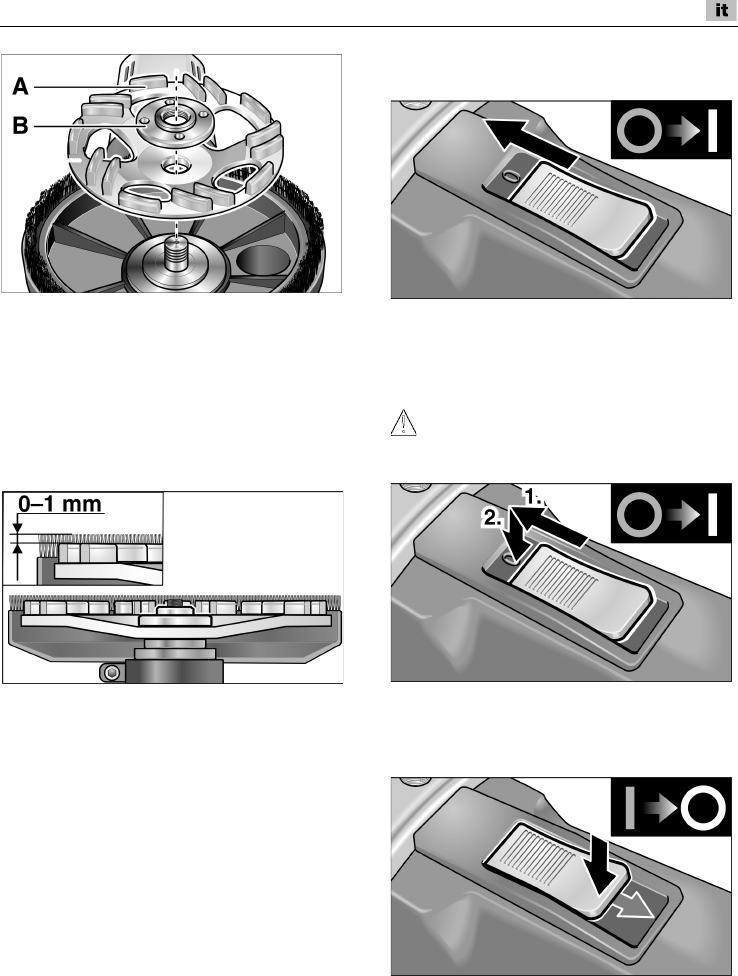

Avvitare sull’alberino il dado di serraggio (B)

con il collare rivolto verso l’alto.

Premere l’arresto dell’alberino e mantenerlo

premuto.

Stringere il dado di serraggio con la chiave

d’arresto.

LDC 1709 FR:

Controllare la posizione della cuffia

di protezione:

La spazzola a corona deve sporgere ca.

0–1 mm oltre la mola a tazza. Se necessario

correggere (vedi il capitolo «Spostare la

cuffia di protezione (LDC 1709 FR)»).

Inserire la spina d’alimentazione nella presa.

Accendere l’elettroutensile (senza arrestare

l’interruttore) e tenerlo in funzione per ca.

30 secondi. Controllare eventuali squilibri

evibrazioni.

Spegnere l’elettroutensile

Accendere e spegnere

Servizio discontinuo senza arresto del bilico:

Spingere il bilico dell’interruttore verso avanti

e mantenerlo.

Per spegnere rilasciare il bilico

dell’interruttore.

Servizio continuo con arresto del bilico:

morabkw^>

açéç=ìå~=áåíÉêêìòáçåÉ=ÇÉääÛÉåÉêÖá~=ÉäÉííêáÅ~=

äÛÉäÉííêçìíÉåëáäÉ=áåëÉêáíç=ëá=êá~îîá~K

Spingere il bilico dell’interruttore verso

avanti ed arrestarlo con una pressione

sull’estremità anteriore.

Spegnere l’apparecchio:

Per spegnere, sbloccare il bilico dell’inter-

ruttore premendo sull’estremità posteriore.

LDC 1709 FR/LD 1709 FR

Spostare la cuffia di protezione

(LDC 1709 FR)

^ssfpl

La spazzola a corona deve sporgere ca. 0–1 mm

oltre la mola a tazza. Per compensare l’usura

della mola a tazza diamantata, la cuffia di

protezione può essere regolata in altezza.

Allentare la vite della cuffia di protezione.

Regolare la cuffia di protezione all'altezza

desiderata mediante rotazione.

Stringere la vite.

Impiego di un impianto

di aspirazione

^ssfpl

Si consiglia l’impiego dell’aspiratore speciale

FLEX S 47 M.

Passare il tubo di aspirazione attraverso

il fermatubo e fissarlo sul manicotto di

raccordo della cuffia di protezione.

Collegare il tubo di aspirazione all’impianto

di aspirazione. Osservare le istruzioni per

l’uso dell’impianto di aspirazione!

Collegare il tubo flessibile al raccordo

di aspirazione e controllare il fissaggio!

Se necessario, usare un idoneo adattatore.

^ssfpl

pÉ=äÛ~ëéáê~éçäîÉêÉ=ÇáëéçåáÄáäÉ=~îÉëëÉ=ÄáëçÖåç=

Çá=ìåç=ëéÉÅá~äÉ=ã~åáÅçííç=Çá=ê~ÅÅçêÇç=Eî~äÉ=

~ ÇáêÉ=Çá=ìå=ã~åáÅçííç=Çá=ê~ÅÅçêÇç=ÇáîÉêëç=

Ç~ èìÉääç=Åçå=ê~ÅÅçêÇç=ëí~åÇ~êÇ=Çá=PO=ããL

PS ããI=ÅçãéêÉëç=åÉää~=Ñçêåáíìê~=ÇÉääÛÉäÉííêçJ

ìíÉåëáäÉFI=ãÉííÉêëá=áå=Åçåí~ííç=Åçå=áä=éêçéêáç=

ÑçêåáíçêÉ=ÇÉääÛ~ëéáê~éçäîÉêÉ=É=éêçÅìê~êëá=

äÛ~Ç~íí~íçêÉ=áÇçåÉçK

Lavorare con l’elettroutensile

mbof`lil>

i~=ãçä~=~=í~òò~=áå=êçí~òáçåÉ=åçå=ÇÉîÉ=Éåíê~íÉ=

áå=Åçåí~ííç=Åçå=çÖÖÉííá=~Åìãáå~íá=ëéçêÖÉåíáK=

mÉêáÅçäç=Çá=Åçåíê~ÅÅçäéç>=a~ååá=~ää~=ãçä~=

~ í~òò~K=få=Å~ëç=Çá=Ç~ååá=ç=Çá=ÑçêíÉ=ìëìê~=ÇÉää~=

ãçä~=~=í~òò~=≠=áåÇáëéÉåë~ÄáäÉ=ëçëíáíìáêä~K

morabkw^>

^ÑÑÉêê~êÉ=ëÉãéêÉ=äÛÉäÉííêçìíÉåëáäÉ=

Åçå Éåíê~ãÄÉ=äÉ=ã~åá>=

1. Fissare il mezzo abrasivo.

2. Collegare l’impianto di aspirazione

3. Inserire la spina di alimentazione.

4. Accendere l’impianto di aspirazione.

5. Accendere l’apparecchio.

6. Appoggiare la levigatrice per risanamento

sulla superficie di lavoro.

La spazzola a corona (LDC 1709 FR)

o l’anello di aspirazione in gomma

(LD 1709 FR) devono essere a paro

con la superficie di lavoro.

7. Aumentare poi la pressione per portare la

mola a tazza in contatto con la superficie

da lavorare. Ciò facendo muovere la

levigatrice per risanamento con passate

a margini leggermente sovrapposti.

LDC 1709 FR/LD 1709 FR

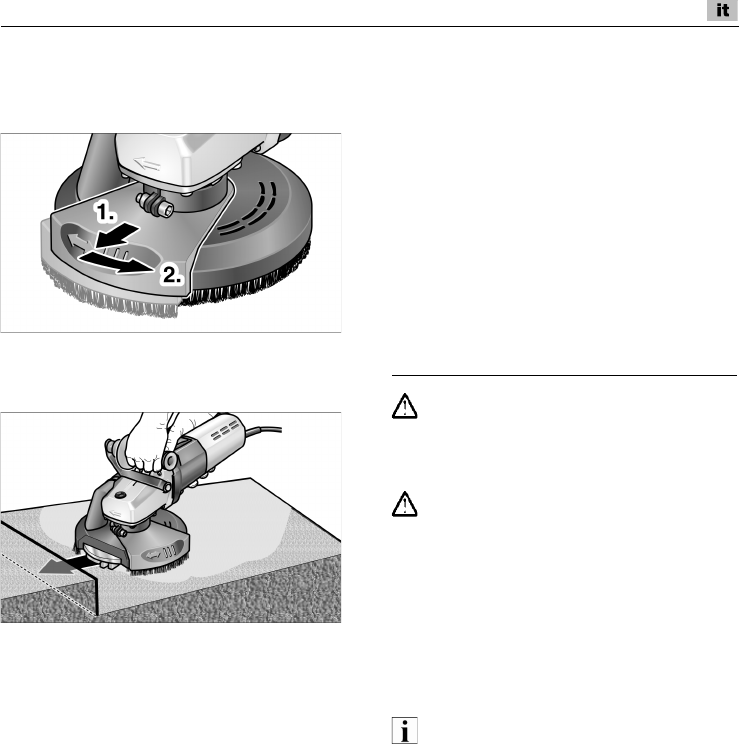

8. LDC 1709 FR:

Per levigare negli angoli:

– spegnere l’apparecchio ed attendere

che la mola sia ferma.

– Estrarre il segmento bordo orientabile

e ruotarlo verso sinistra.

– Accendere di nuovo l’apparecchio.

9. Dopo il lavoro spegnere l’elettroutensile

ed estrarre la spina di rete.

Spazzola a corona (LDC 1709 FR)

La cuffia di protezione è dotata di una spazzola

a corona. Questa corona assolve due funzioni:

– Poiché la spazzola a corona sporge oltre

la superficie della mola a tazza, essa tocca

la superficie di lavoro prima della mola.

Con questo si porta la mola a tazza in

posizione parallela alla superficie da lavorare

prima che il corpo abrasivo entri in contatto

con la superficie. Si evita in tal modo che

il bordo della mola a tazza scavi un traccia

falciforme nella superficie.

– La corona trattiene anche la polvere,

finché non viene aspirata dall’aspirapolvere.

Se la spazzola a corona subisce danni

o presenta un’usura eccessiva, deve essere

sostituita. Chiedere presso un qualsiasi centro

assistenza clienti FLEX un set di spazzole

di ricambio (cod. N° 348.422).

Anello di aspirazione in gomma

(LD 1709 FR)

Se l’anello di aspirazione in gomma subisce

danni o presenta un’usura eccessiva, deve

essere sostituito.

Può essere ordinato con il codice d’ordine

N° 257.246 presso qualsiasi centro di assis-

tenza clienti FLEX.

Manutenzione e cura

mbof`lil>

mêáã~=Çá=èì~äëá~ëá=ä~îçêç=~ääÛÉäÉííêçìíÉåëáäÉ=

Éëíê~êêÉ=ä~=ëéáå~=Çá=êÉíÉK=

Pulizia

mbof`lil>

kçå ìë~êÉ=~Åèì~=ç=ÇÉíÉêÖÉåíá=äáèìáÇáK

Soffiare regolarmente con aria compressa

secca l’interno della carcassa con il motore.

Pulire con aria compressa la cuffia di prote-

zione ed il segmento bordo orientabile.

Riparazioni

Fare eseguire le riparazioni esclusivamente

da un’officina del servizio assistenza clienti

autorizzata dal produttore.

^ssfpl

kÉä=éÉêáçÇç=Çá=Ö~ê~åòá~=åçå=îáíêÉ=äÉ=îáíá=ëìää~=

Å~êÅ~ëë~=ÇÉä=ãçíçêÉK=få Å~ëç=ÇÛáåçëëÉêî~åò~=

ëá=ÉëíáåÖìçåç=á=ÇçîÉêá=Çá=Ö~ê~åòá~=ÇÉä=

éêçÇìííçêÉK

Ricambi ed accessori

Per altri accessori, specialmente utensili ad

inserto, consultare il catalogo del produttore.

LDC 1709 FR/LD 1709 FR

Istruzioni per la rottamazione

e lo smaltimento

mbof`lil>

oÉåÇÉêÉ=áåëÉêîáÄáäá=Öäá=~éé~êÉÅÅÜá=Ñìçêá=

ìëç Éäáãáå~åÇç=áä=Å~îç=ÇÛ~äáãÉåí~òáçåÉK

Solo per paesi dell’UE

Non gettare elettroutensili nei rifiuti

domestici!

Secondo la Direttiva europea 2002/96/CE

sui rifiuti di apparecchiature elettriche ed

elettroniche e sua conversione nel diritto

nazionale, gli elettroutensili dimessi devono

essere raccolti separatamente ed avviati ad

un riciclaggio ecologico.

^ssfpl

fåÑçêã~êëá=éêÉëëç=áä=êáîÉåÇáíçêÉ=ëéÉÅá~äáòò~íç=

ëìääÉ=éçëëáÄáäáí¶=Çá=êçíí~ã~òáçåÉK

Conformità

Dichiariamo sotto la nostra esclusiva

responsabilità che questo prodotto

è conforme alle seguenti norme o documenti

normativi:

EN 60745 secondo le disposizione delle

direttive 2004/108/CE, 2006/42/CE.

Il responsabile della documentazione tecnica:

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

11.01.2010

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Garanzia

All’acquisto di una macchina nuova FLEX

concede 2 anni di garanzia del costruttore,

ad iniziare dalla data di vendita della macchina

all’acquirente ultimo. La garanzia si estende

solo ai vizi riconducibili a difetti di materiale

e/o di fabbricazione, nonché all’assenza delle

proprietà garantite. Per l’esercizio di un diritto

di garanzia è necessario esibire il documento

originale d’acquisto con la data di vendita.

Le riparazioni in garanzia devono essere

eseguite esclusivamente da officine o da

stazioni di assistenza autorizzate da FLEX.

Un diritto alla garanzia sussiste solo in caso

d’uso regolare.

Sono esclusi dalla garanzia specialmente

l’usura dipendente dal normale funzionamento,

l’impiego inappropriato, la macchina parzial-

mente o completamente smontata, nonché

danni derivanti da sovraccarico della macchina,

impiego di utensili non autorizzati, difettosi

o male utilizzati.

Inoltre danni causati dalla macchina

all’utensile impiegato ed al pezzo lavorato,

forzatura durante l’impiego, danni indiretti

derivanti da manutenzione inappropriata

o insufficiente da parte del cliente o di terzi,

danni derivanti da effetti esterni o corpi

esterni, per es. sabbia o pietre, nonché danni

causati da inosservanza delle istruzioni per

l’uso, per es. collegamento ad una tensione

di rete o tipo di corrente errati. I diritti di

garanzia per gli utensili montati e gli accessori

possono essere fatti valere solo se essi sono

utilizzati con macchine per le quali un simile

impiego è previsto oppure autorizzato.

Esclusione della responsabilità

Il produttore ed il suo rappresentante non

rispondono di danni e lucro cessante derivanti

da interruzione dell’esercizio dell’attività

causata dal prodotto o da impossibilità

d’utilizzazione del prodotto.

Il produttore ed il suo rappresentante non

rispondono di danni causati da impiego

inappropriato o in collegamento con prodotti

di altri produttori.

Oliver SchneiderEckhard Rühle

Manager Research &

Development (R & D)

Manager Quality

Department (QD)

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

Contenido

Para su seguridad . . . . . . . . . . . . . . . . . 47

Ruidos y vibraciones . . . . . . . . . . . . . . . 51

Datos técnicos . . . . . . . . . . . . . . . . . . . . 51

De un vistazo . . . . . . . . . . . . . . . . . . . . . 52

Indicaciones para el uso . . . . . . . . . . . . . 53

Mantenimiento y cuidado . . . . . . . . . . . . 56

Indicaciones para la depolución . . . . . . . 57

Conformidad . . . . . . . . . . . . . . . . . . 57

Garantía . . . . . . . . . . . . . . . . . . . . . . . . . 57

Símbolos empleados

ﬂ^asboqbk`f^>

fåÇáÅ~=ìå=éÉäáÖêç=áåãáåÉåíÉK=bå=Å~ëç=ÇÉ=

áåÅìãéäáãáÉåíçI=ÉñáëíÉ=éÉäáÖêç=ÇÉ=ãìÉêíÉ=

ç äÉëáçåÉë=ÇÉ=ä~=ã~óçê=Öê~îÉÇ~ÇK

ﬂ`rfa^al>

fåÇáÅ~=ìå~=ëáíì~Åáμå=éçëáÄäÉãÉåíÉ=éÉäáÖêçë~K=

bä=áåÅìãéäáãáÉåíç=áãéäáÅ~=Éä=éÉäáÖêç=ÇÉ=äÉëáçåÉë=

ç=Ç~¥çë=ã~íÉêá~äÉëK

klq^

fåÇáÅ~=ÅçåëÉàçë=é~ê~=Éä=ìëç=É=áåÑçêã~ÅáçåÉë=

áãéçêí~åíÉëK

Símbolos en el aparato

ﬂiÉÉê=ä~ë=áåëíêìÅÅáçåÉë=~åíÉë=

ÇÉ éçåÉê=Éå=ÑìåÅáçå~ãáÉåíç=

Éä Éèìáéç>

ﬂríáäáò~ê=éêçíÉÅÅáμå=é~ê~=ä~=îáëí~>

ﬂbäáãáå~Åáμå=ÇÉ=ã•èìáå~ë=

Éå ÇÉëìëç=EÅçåëìäí~ê=é•Öáå~=RTF>

Para su seguridad

ﬂ^asboqbk`f^>

iÉÉê=~åíÉë=ÇÉä=ìëç=ó=çÄê~ê=ëÉÖ∫å=ëÉ=áåÇáÅ~W

Ó ä~ë=áåëíêìÅÅáçåÉë=ÇÉ=ÑìåÅáçå~ãáÉåíç=

éêÉëÉåíÉëI

Ó ä~ë=ÂfåÇáÅ~ÅáçåÉë=ÖÉåÉê~äÉë=ÇÉ=ëÉÖìêáÇ~ÇÊ=

Éå=Éä=ìëç=ÇÉ=ÜÉêê~ãáÉåí~ë=Éä¨ÅíêáÅ~ë=Éå Éä=

Åì~ÇÉêåáääç=~Çàìåíç=Eåø=ÇÉ=íÉñíçW PNRKVNRFI

Ó ä~ë=êÉÖä~ë=ó=éêÉëÅêáéÅáçåÉë=é~ê~=ä~=

éêÉîÉåÅáμå=ÇÉ=~ÅÅáÇÉåíÉë=îáÖÉåíÉë=

Éå Éä äìÖ~êK

bëí~=ÜÉêê~ãáÉåí~=Éä¨ÅíêáÅ~=ÑìÉ=ÅçåëíêìáÇ~=

ëÉÖ∫å=Éä=Éëí~Çç=~Åíì~ä=ÇÉ=ä~=í¨ÅåáÅ~=ó=êÉÖä~ë=

í¨ÅåáÅ~ë=ÇÉ=ëÉÖìêáÇ~Ç=êÉÅçåçÅáÇ~ëK=

^=éÉë~ê=ÇÉ=ÉääçI=éìÉÇÉå=éêçÇìÅáêëÉ=êáÉëÖçë=

é~ê~=ä~=îáÇ~=ó=ë~äìÇ=ÇÉä=çéÉê~êáç=Çìê~åíÉ=ëì=

ìëçI=ç=ÄáÉå=Ç~¥çë=Éå=ä~=ã•èìáå~=ì=çíêçë=

î~äçêÉëK=i~ ÜÉêê~ãáÉåí~=Éä¨ÅíêáÅ~=ÇÉÄÉê•=

ìíáäáò~êëÉ=ÉñÅäìëáî~ãÉåíÉ

Ó é~ê~=íê~Ä~àçë=~ÇÉÅì~Ççë=~=ëì=ÑìåÅáμåI

ÓÉå=Éëí~Çç=μéíáãç=ÇÉ=ÅçåÇáÅáçåÉë=

ÇÉ í¨ÅåáÅ~ë=ÇÉ=ëÉÖìêáÇ~ÇK

aÉÄÉå=Éäáãáå~êëÉ=áåãÉÇá~í~ãÉåíÉ=íçÇ~ë=

~èìÉää~ë=éÉêíìêÄ~ÅáçåÉë=èìÉ=~ÑÉÅíÉå=ä~=

ëÉÖìêáÇ~ÇK

Utilización adecuada a su función

La amoladora para saneamiento LDC 1709 FR/

LD 1709 FR/LDC 1509 FR fue diseñada para

– su uso profesional en la industria y el oficio,

– para el amolado en seco y el alisado de

hormigón, revoque, el pavimento, piedra

arenisca, arcilla refractaria y asfalto,

– para el desbastado de pinturas y residuos

de pegamentos sobre hormigón

o pavimento,

– para su uso con herramientas con

diamante, que FLEX ofrece para este

equipo y que estén aprobadas para

una velocidad de giro de por lo menos

10 000 R.P.M.

No está permitido el uso de discos tronza-

dores, fregadores, amoladores tipo abanico

o cepillos giratorios. Durante el uso de la

amoladora para el saneamiento LDC 1709 FR/

LD 1709 FR/LDC 1509 FR se prescribe el uso

de una aspiradora de la clase M.

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

Indicaciones de seguridad

ﬂ^asboqbk`f^>

iÉ~=íçÇ~ë=ä~ë=áåÇáÅ~ÅáçåÉë=ÇÉ=ëÉÖìêáÇ~Ç=

ó ä~ë=áåëíêìÅÅáçåÉëK=

lãáëáçåÉë=Éå=Éä=ÅìãéäáJ

ãáÉåíç=ÇÉ=ä~ë=áåÇáÅ~ÅáçåÉë=ÇÉ=ëÉÖìêáÇ~Ç=

éìÉÇÉå=ëÉê=Å~ìë~=ÇÉ=ÇÉëÅ~êÖ~ë=Éä¨ÅíêáÅ~ëI=

áåÅÉåÇáçë=óLç=äÉëáçåÉë=ÇÉ=Öê~îÉÇ~Ç

`çåëÉêîÉ íçÇ~ë=ä~ë=~ÇîÉêíÉåÅá~ë=É=áåëíêìÅJ

ÅáçåÉë=ÇÉ=ëÉÖìêáÇ~Ç=é~ê~=Éä=ÑìíìêçK



Esta herramienta eléctrica debe utilizarse

para el amolado. Tener en cuenta todas

las advertencias de seguridad, instruc-

ciones, representaciones y datos que

se entregan conjuntamente con este

equipo.

En caso de ignorar estas advertencias,

se corre peligro de descargas eléctricas,

incendios y/o lesiones graves.



Esta herramienta no es adecuada para el

amolado con papel de lija, el trabajo con

cepillos de acero, el pulido o el tronzado.

Usos para los cuales es inadecuado el equipo

eléctrico, pueden causar peligros y lesiones.



Utilizar exclusivamente accesorios que

hayan sido aprobadas específicamente

por el fabricante, para su uso con esta

herramienta eléctrica.

El solo hecho de poder sujetar el accesorio en

la herramienta eléctrica, no garantiza que su

uso presente la seguridad necesaria.



La velocidad de giro de la herramienta

utilizada debe ser como mínimo del valor

que aquella indicada en el equipo

eléctrico.

Accesorios que giran a velocidades supe-

riores que las permitidas, pueden destro-

zarse, haciendo volar los trozos por los

alrededores.



Las dimensiones externas y el espesor

de la herramienta utilizada debe corres-

ponder a las medidas indicadas en el

equipo eléctrico.

Herramientas de aplicación mal dimensio-

nadas, no pueden protegerse o controlarse

de modo suficiente.



Los discos y platos amoladores u otro

tipo de accesorio, deben calzar correcta-

mente sobre el husillo correspondiente

de la herramienta eléctrica.

Herramientas de aplicación que no calzan

correctamente sobre el husillo de la herra-

mienta eléctrica, giran de forma irregular,

vibran con fuerza y pueden conducir a la

perdida de l control.



No utilizar accesorios dañados.

Controlar antes de cada uso la herra-

mienta de aplicación, a fin de determinar

si presenta desprendimientos, fisuras

y en el caso de los platos amoladores la

presencia de fisuras, desgaste abusivo.

Si la herramienta eléctrica o bien la

herramienta de aplicación caen al suelo,

controlar si se ha dañado o bien utilizar

una herramienta sin daños. Una vez

controlada y colocada la herramienta

de aplicación, mantenerse a sí mismo

y a otras personas fuera del plano de

rotación, dejando el equipo en marcha

durante un minuto a su velocidad

máxima.

Herramientas dañadas generalmente

se destrozan en este tiempo.



Usar equipo de protección personal.

Utilice protección facial integral,

protección para los ojos o gafas

protectoras según la aplicación. Si hiciera

falta, utilice una máscara contra el polvo,

protección para el oído, guantes de

protección, calzado especial o un

delantal que mantenga alejadas de

su persona las pequeñas partículas

producto del amolado.

Los ojos deben estar protegidos contra

cuerpos extraños que puedan producirse

durante las diversas aplicaciones. La máscara

contra el polvo o para la respiración debe

filtrar el polvo que se genera durante el

amolado. Si se está expuesto a ruidos

fuertes durante un tiempo prolongado,

puede producirse la pérdida de la audición.

LDC 1709 FR/LD 1709 FR/LDC 1509 FR



Cuide que otras personas en su cercanía

se encuentren fuera de su zona de

trabajo. Toda persona que acceda a la

zona de trabajo debe estar provista con

el equipamiento de protección

adecuado.

Pueden volar trozos de la pieza en proceso

o de la herramienta destrozada, produciendo

lesiones en zonas aún externas a la zona de

trabajo.



Sujetar el equipo de las superficies

aisladas correspondientes cuando la

herramienta de aplicación puede incidir

en conductores eléctricos ocultos

o cables pertenecientes a la red eléctrica.

El contacto con conductores bajo tensión

puede aplicar esta tensión también a las

partes metálicas del equipo, produciendo

una descarga eléctrica.



Mantener el cable de alimentación

alejado de partes de la herramienta

que se encuentren en movimiento.

Si se pierde el control sobre el equipo,

puede cortarse o ser tomado el cable de

alimentación de red, entrando la mano o el

brazo en contacto con la herramienta de

aplicación que está girando.



Nunca asentar la herramienta eléctrica

antes que la herramienta de aplicación

se haya parado completamente.

La herramienta de aplicación puede entrar en

contacto con la superficie de asiento, lo que

lleva a la pérdida de control sobre el equipo.



No dejar la herramienta eléctrica en

marcha mientras se la lleva de un sitio

aotro.

La indumentaria del operador puede entrar

casualmente en contacto con la herramienta

de aplicación, penetrando la herramienta de

aplicación en el cuerpo del mismo.



Limpiar con regularidad las rendijas de

ventilación de la herramienta eléctrica.

El ventilador del motor aspira polvo hacia el

interior de la carcasa y una cantidad suficiente

de polvo metálico dentro de ésta, puede ser

causa de peligros de descargas eléctricas.



No utilizar la herramienta eléctrica en

la cercanía de sustancias inflamables.

Las chispas pueden producir la ignición

de estas sustancias.



No utilizar herramientas de aplicación

que requieran de refrigerantes líquidos.

La utilización de agua u otros agentes

refrigerantes líquidos puede ser causa

de descargas eléctricas.

Indicaciones de seguridad especiales

para el desbastado:



Utilizar exclusivamente elementos

desbastadores aprobados para esta

herramienta eléctrica con la cobertura

de protección correspondiente al mismo.

Elementos desbastadores no aprobados

para esta herramienta eléctrica no pueden

cubrirse en forma adecuada y no son

seguros.



La cobertura de protección debe estar

montada firmemente en la herramienta

eléctrica y estar ajustada de modo de

lograr un máximo de seguridad. Es decir,

que la menor porción posible del agente

amolador señale hacia el operador sin

estar cubierto.

La cubierta de protección cumple la función

de proteger al operario de los trozos despren-

didos y de un eventual contacto con el ele-

mento amolador.



Los elementos amoladores deben utili-

zarse exclusivamente para los usos

a ellos asignados.

Por ejemplo: nunca amolar con la superficie

lateral de un plato amolador de diamante.

Los platos amoladores de diamante están

destinados a desbastar el material con la

parte inferior de los mismos. Una fuerza

aplicada lateralmente al elemento amolador,

puede causar la quebradura del mismo.



Utilizar siempre acoplamientos de

montaje libres de daños y adecuados

en cuanto al tamaño y la forma a la

herramienta de aplicación a emplear.

Un acoplamiento adecuado brinda el apoyo

necesario a la herramienta de aplicación,

disminuyendo de este modo el peligro de

que se quiebre.

LDC 1709 FR/LD 1709 FR/LDC 1509 FR



No utilizar herramientas de aplicación

usadas provenientes de herramientas

eléctricas de tamaño mayor.

Las herramientas de aplicación provenientes

de herramientas eléctricas de tamaño mayor

no están diseñadas para las velocidades de

giro mayores de las herramientas eléctricas

más pequeñas y corren peligro de quebrarse.

Retroceso y medidas de seguridad

correspondientes

El contragolpe es una reacción repentina

debida a que una herramienta de aplicación

se traba o bloquea, como puede ocurrir con un

disco amolador, un plato amolador, un cepillo

de acero, etc. Un bloqueo conduce a un paro

repentino de la herramienta de aplicación que

se encuentra en rotación. Esto causa la

aceleración descontrolada del equipo eléctrico

en el punto de bloqueo, en sentido de giro

opuesto a aquél de la herramienta.

Si por ejemplo un disco amolador se traba

o bloquea en la pieza a procesar, puede

quebrarse un trozo del disco amolador que

está penetrando en la pieza a procesar o bien

producir un contragolpe. El disco amolador

se mueve entonces en dirección al operario

o alejándose de él, según el sentido de giro

del disco en el punto de bloqueo. Esto también

puede ser causa para que el disco amolador

se quiebre.

Un contragolpe es la consecuencia de un

uso incorrecto o deficiente de la herramienta

eléctrica. Puede evitárselo mediante medidas

preventivas, según se describe a continuación.



Sujetar firmemente la herramienta

eléctrica y ubicar el cuerpo y los

brazos en una posición que permita

contrarrestar los contragolpes.

En caso de existir, utilizar siempre la

manija adicional a fin de disponer del

mayor control en caso de contragolpes

o momentos de reacción durante el

arranque.

El operario puede dominar las fuerzas

de contragolpe o reacción, mediante las

medidas de precaución adecuadas.



Nunca acercar la mano a la herramienta

de aplicación en movimiento giratorio.

La herramienta puede moverse sobre

su mano en caso de un contragolpe.



Evite penetrar con el cuerpo en la zona

donde el equipo eléctrico eventualmente

se mueve durante un retroceso.

El contragolpe impulsa la herramienta

eléctrica en sentido opuesto al movimiento

del disco amolador en el punto de bloqueo.



Trabaje con especial precaución en la

cercanía de esquinas, cantos filosos, etc.

Evite que la herramienta rebote de la

pieza en proceso y se trabe.

La herramienta de aplicación en movimiento

de giro, tiende a trabarse en las esquinas,

bordes agudos o cuando rebota de la pieza

en proceso. Esto causa la pérdida de control

o bien un contragolpe.



No utilizar hojas de cadenas o de sierra.

Herramientas de aplicación de este tipo,

muchas veces causan contragolpes o la

pérdida de control.

Otras indicaciones de seguridad

Utilizar exclusivamente cables autorizados

para su uso al intemperie,

No se recomienda el amolado de pinturas

que contengan plomo. La quita de pintura

que contengan plomo deberá efectuarla

personal especializado.

No procesar materiales de los cuales

emanen sustancias nocivas durante el

trabajo (p, ej. amianto). Adoptar las medidas

de protección adecuadas cuando pueden

generarse polvos dañinos para la salud,

inflamables o explosivos. Usar máscara

de protección contra el polvo.

Utilizar instalaciones de aspiración de polvo.

ﬂa^¢lp=j^qbof^ibp>

La tensión de la red de alimentación y las

indicaciones de tensión de la chapa de

características, deben coincidir.

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

Ruidos y vibraciones

Los niveles de ruido y de vibración fueron

determinados según EN 60745.

El nivel de presión sonora A evaluado

del equipo es típicamente de:

– Nivel de presión sonora: 87,3 dB(A);

– Nivel de potencia sonora: 98,3 dB(A);

–Incertidumbre: K=3dB.

Valor total de vibración (durante el amolado de

superficies de hormigón):

– Valor de emisión: ah=7,4m/s

–Incertidumbre: K=1,9m/s

ﬂ^asboqbk`f^>

içë=î~äçêÉë=áåÇáÅ~Ççë=ëçå=î•äáÇçë=é~ê~=

Éèìáéçë=åìÉîçëK=içë=î~äçêÉë=ÇÉ=êìáÇç=ó=ÇÉ=

îáÄê~Åáμå=ëÉ=ãçÇáÑáÅ~å=Çìê~åíÉ=Éä=ìëç=Çá~êáçK

klq^

El nivel de las oscilaciones indicado en estas

instrucciones fue medido según un procedi-

miento de medición conforme a EN 60745

y puede utilizarse para la comparación de las

herramientas eléctricas entre sí. También es

apto para una estimación provisoria de las

oscilaciones. El nivel de oscilaciones indicado,

es representativo para las principales aplica-

ciones de la herramienta eléctrica.

Sin embargo, si la herramienta eléctrica se utiliza

con herramientas de aplicación diferentes o con

un mantenimiento deficiente, pueden diferir los

niveles de oscilación. Esto puede aumentar

significativamente la carga por oscilaciones

a lo largo de la totalidad del tiempo.

Para la determinación de las cargas por vibra-

ciones

deberán tenerse en cuenta también, los

tiempos durante los cuales el equipo ha estado

parado o bien, durante los cuales si bien ha

estado en marcha, no ha trabajado realmente.

Esto puede reducir significativamente la carga

por oscilaciones a lo largo de la totalidad del

tiempo de trabajo.

Implemente medidas de seguridad adicionales

para la protección del operario, antes de deter-

minar las oscilaciones, como por ejemplo:

el mantenimiento de las herramientas eléctricas

y de aplicación, mantener calientes las manos,

organización de las secuencias de trabajo.

ﬂ`rfa^al>

ríáäáò~ê=éêçíÉÅÅáμå=é~ê~=Éä=ç∞Çç=Éå=Å~ëç=ÇÉ=

åáîÉäÉë=ÇÉ=éêÉëáμå=ëçåçê~=ëìéÉêáçêÉë=~=äçë=

UR Ç_E^FK

Datos técnicos

Tipo de equipo LDC 1709 FR/LD 1709 FR LDC 1509 FR

120/USA

Tensión de red V/Hz 230/50 120/60

Tipo de protección / II / II

Consumo de energía W 1400 1200 (10,5 A)

Potencia entregada W 950 700

Número de revoluciones R.P.M. 10.000 10,000

Alojamiento para la herramienta M14 5/8“

Diámetro máx. del disco mm 125 125

Peso (sin el cable de conexión) kg 2,9 2.9

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

De un vistazo

1 Husillo con acoplamiento a rosca

a Acoplamiento de montaje

b Tuerca de montaje

2 Segmento giratorio del borde

3 Cubierta protectora con anillo

cepillo

4 Tubo de conexión para la aspiración

5 Cabeza del engranaje

Con salida para el aire y flecha

indicadora del sentido de giro.

6 Traba para el husillo

Para trabar el husillo durante el cambio

de herramienta.

7 Manija adicional con la montura

correspondiente

8 Conmutador balancín

Para el encendido y apagado.

Con traba en una posición, para

el funcionamiento continuo.

9 Soporte para la manguera

10 Cable de conexión de 4,0 m

con el enchufe de red

11 Chapa de características

12 Llave de sujeción

13 Manija estribo

14 Cubierta de protección con anillo

de aspiración de goma

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

Indicaciones para el uso

Antes de la puesta en marcha

Desembalar el equipo eléctrico y sus

accesorios y controlar que el volumen de

entrega esté completo y la existencias de

eventuales daños debido al transporte.

Sujetar o cambiar la manija

adicional

ﬂ^asboqbk`f^>

^åíÉë=ÇÉ=ÉÑÉÅíì~ê=Åì~äèìáÉê=íê~Ä~àç=Éå=Éä=

Éèìáéç=Éä¨ÅíêáÅçI=ÇÉëÅçåÉÅí~ê=Éä=ÉåÅÜìÑÉ=

ÇÉ êÉÇK

kç=Éëí•=éÉêãáíáÇ~=ä~=çéÉê~Åáμå=ÇÉ=ä~=ÜÉêê~J

ãáÉåí~=Éä¨ÅíêáÅ~=ëáå=èìÉ=Éëí¨=ãçåí~Ç~=ä~=

ã~åáà~=~ÇáÅáçå~äK

LDC 1709 FR/LDC 1509 FR:

Aflojar los 2 tornillos (SW 13) y quitarlos.

Desplazar la montura de la manija por

encima de la cabeza de engranaje (1.).

Sujetar la montura para la manija adicional

del modo siguiente para permitir un trabajo

cómodo y un control seguro en la conducción

de la herramienta eléctrica:

– para personas diestras: colocar la pieza

roscada a la derecha

– para personas surdas: colocar la pieza

roscada hacia la izquierda

Colocar los 2 tornillos y ajustarlos (2.).

LD 1709 FR:

Aflojar los 2 tornillos (SW 13) y quitarlos.

Desplazar la manija estribo sobre el cabezal

del engranaje (1.).

Colocar los 2 tornillos y ajustarlos (2.).

Colocación y cambio de los

agentes amoladores

ﬂ^asboqbk`f^>

^åíÉë=ÇÉ=ÉÑÉÅíì~ê=Åì~äèìáÉê=íê~Ä~àç=Éå=Éä=

Éèìáéç=Éä¨ÅíêáÅçI=ÇÉëÅçåÉÅí~ê=Éä=ÉåÅÜìÑÉ=

ÇÉ êÉÇK

Presionar la traba del husillo y sostenerla

presionada (1.).

Aflojar la tuerca de montaje del husillo,

mediante la llave de sujeción, girando

en sentido antihorario (2.).

Colocar la amoladora de diamante (A)

en la posición correcta.

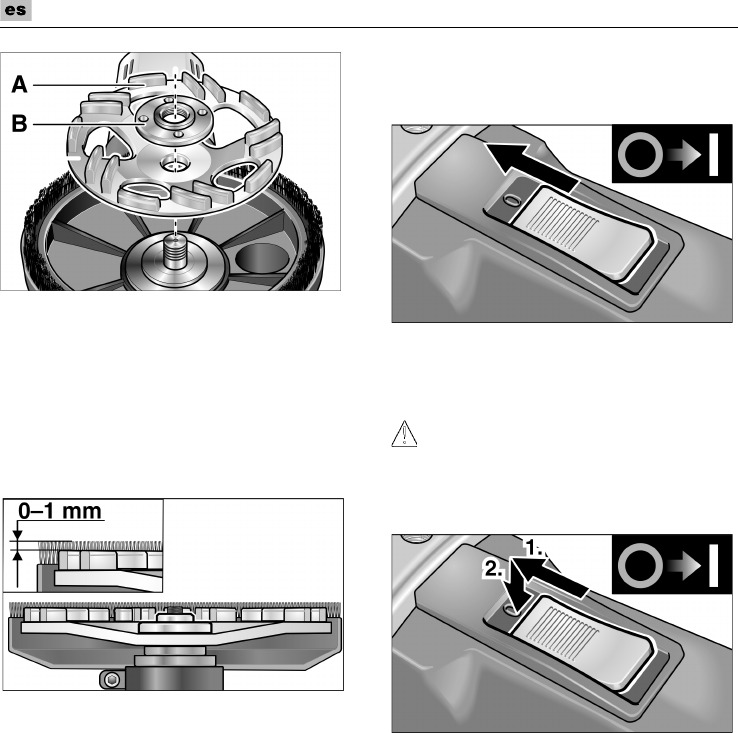

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

Enroscar la tuerca de montaje (B)

con el collarín hacia arriba en el husillo.

Presionar la traba del husillo y sostenerla

presionada.

Ajustar la tuerca de montaje con la llave

de sujeción.

LDC 1709 FR/LDC 1509 FR:

Controlar la posición de la cubierta

de protección:

El cepillo corona debería exceder en aprox.

0 a 1 mm el borde del plato amolador.

Corregir si hiciera falta (ver «Ajustar la

cubierta (LDC 1709 FR/LDC 1509 FR)»).

Conectar el enchufe de red.

Poner en marcha la herramienta eléctrica

(sin traba) y dejar en marcha durante aprox.

30 segundos. Controlar si existen excentri-

cidades o vibraciones.

Parar la herramienta eléctrica.

Encendido y apagado del equipo

eléctrico

Marcha de tiempo reducido sin trabado:

Desplazar el conmutador balancín hacia

delante y sujetarlo en esta posición.

Para el paro, soltar el conmutador balancín.

Funcionamiento continuo con traba:

ﬂ`rfa^al>

^ä=êÉÖêÉë~ê=ä~=ÅçêêáÉåíÉ=ÇÉëéì¨ë=ÇÉ=ìå~=

áåíÉêêìéÅáμå=Éå=Éä=ëìãáåáëíêç=ÇÉ=ÉåÉêÖ∞~=

Éä¨ÅíêáÅ~I=Éä=Éèìáéç=Éä¨ÅíêáÅç=ÉåÅÉåÇáÇç=

îìÉäîÉ ~=~êê~åÅ~ê=ÇÉ=Ñçêã~=~ìíμåçã~K

Desplazar el conmutador balancín hacia

delante y trabarlo presionando su parte

anterior.

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

Apagado del equipo:

Para el apagado, presionar la parte posterior

del conmutador balancín, a fin de destra-

barlo.

Ajustar la cubierta (LDC 1709 FR/

LDC 1509 FR)

klq^

El cepillo corona debería exceder en aprox.

0 a 1 mm el borde del plato amolador. A fin de

compensar el desgaste del plato amolador de

diamante, puede modificarse el ajuste de altura

de la cubierta de protección.

Aflojar la atornilladura en la cubierta

de protección.

Ajustar la cubierta de protección a la altura

deseada, girándola.

Ajustar la atornilladura.

Empleo de una instalación

de aspiración

klq^

Se recomienda la utilización de la aspiradora

especial FLEX, S 47 M.

Hacer pasar la manguera de aspiración

a través del soporte correspondiente

y sujetarla en el tubo de conexión de la

cubierta de protección.

Conectar las manguera de aspiración en

la instalación correspondiente. ¡Tener en

cuentas las instrucciones de funcionamiento

de la instalación de aspiración! ¡Controlar el

montaje! Utilizar un adaptador adecuado si

hiciera falta.

klq^

pá=ä~=~ëéáê~Ççê~=êÉèìáÉêÉ=ÇÉ=ìå=íìÄç=ÇÉ=

ÅçåÉñáμå=ÉëéÉÅá~ä=EÉë=ÇÉÅáêI=ÇáÑÉêÉåíÉ=~ä=íìÄç=

ÇÉ=ÅçåÉñáμå=ÇÉ=POLPS ãã=Éëí•åÇ~êI=èìÉ=

Ñçêã~=é~êíÉ=ÇÉä=îçäìãÉå=ÇÉ=ÉåíêÉÖ~=ÇÉ=ä~=

ÜÉêê~ãáÉåí~=Éä¨ÅíêáÅ~FI=Åçåëìäí~ê=Åçå=Éä=Ñ~ÄêáJ

Å~åíÉ=ÇÉ=ä~=~ëéáê~Ççê~I=~=Ñáå=ÇÉ=ÅçåëÉÖìáê=Éä=

~Ç~éí~Ççê=~ÇÉÅì~ÇçK

Trabajar con la herramienta eléctrica

ﬂ^asboqbk`f^>

bä=éä~íç=~ãçä~Ççê=Öáê~íçêáçI=åç=ÇÉÄÉ=Éåíê~ê=

Éå Åçåí~Åíç=Åçå=é~êíÉë=Ñáäçë~ë=èìÉ=

ëçÄêÉë~äÉåK=ﬂmÉäáÖêç=ÇÉ=Åçåíê~ÖçäéÉ>=

a~¥çë Éå=Éä=éä~íç=~ãçä~ÇçêK=

bë áåÇáëéÉåë~ÄäÉ=Å~ãÄá~ê=Éä=éä~íç=~ãçä~Ççê=

Éå Å~ëç=ÇÉ=Ç~¥çë=ç=ÇÉëÖ~ëíÉ=éêçåìåÅá~ÇçK

ﬂ`rfa^al>

ﬂpìàÉí~ê=ä~=ÜÉêê~ãáÉåí~=Éä¨ÅíêáÅ~=ëáÉãéêÉ=

Åçå ~ãÄ~ë=ã~åçë>=

1. Sujetar el elemento amolador.

2. Conectar la instalación de aspiración.

3. Conectar el enchufe de red.

4. Poner en marcha la instalación

de aspiración.

5. Encender el equipo.

6. Asentar la amoladora de saneamiento en la

superficie a procesar.

El anillo cepillo

(

LDC 1709 FR/LDC 1509 FR

)

o bien el anillo de aspiración de goma

(LD 1709 FR) debe asentar sobre

la superficie a trabajar.

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

7. Aumentar la presión, a fin de que el plato

amolador entre en contacto con la super-

ficie a procesar. Mover la amoladora de

saneamiento con movimientos solapados.

8. LDC 1709 FR/LDC 1509 FR:

Para el amolado en esquinas:

– Parar el equipo y esperar que la herra-

mienta amoladora se haya parado por

completo.

– Extraer el segmento de borde giratorio

y girarlo hacia la izquierda.

– Volver a poner en marcha el equipo.

9. Concluida la tarea, parar la herramienta

eléctrica y desconectar el enchufe de red.

Anillo cepillo (LDC 1709 FR/

LDC 1509FR)

La cubierta de protección está equipada con

un cepillo corona. Esta corona cumple dos

funciones:

– Como el cepillo corona sobresale del borde

del plato amolador, es el primero en entrar

en contacto con la superficie a procesar.

De este modo el plato amolador se posi-

ciona paralelo a la superficie de trabajo,

antes que el agente amolador entra en

contacto con dicha superficie. De este

modo se evita la formación de una hendi-

dura en forma de hoz causada por el borde

del plato amolador.

– La corona retiene el polvo hasta que

es aspirado por la aspiradora.

Cuando el cepillo corona se daña o cuando

presenta un desgaste pronunciado, debería

cambiárselo. Un juego de cepillos de repuesto

(n° de pedido 348.422) es asequible en

cualquier centro de atención a clientes FLEX.

Anillo de aspiración de goma

(LD 1709 FR)

Si el anillo de aspiración de goma presenta

daños o un desgaste excesivo, debería

cambiárselo.

Rogamos pedirlo bajo el n° de pedido 257.246

en cualquier centro de servicio al cliente

de FLEX.

Mantenimiento y cuidado

ﬂ^asboqbk`f^>

^åíÉë=ÇÉ=ÉÑÉÅíì~ê=Åì~äèìáÉê=íê~Ä~àç=Éå=Éä=

Éèìáéç=Éä¨ÅíêáÅçI=ÇÉëÅçåÉÅí~ê=Éä=ÉåÅÜìÑÉ=

ÇÉ êÉÇK=

Limpieza

ﬂ^asboqbk`f^>

kç ìíáäáò~ê=~Öì~=ç=~ÖÉåíÉ=ÇÉ=äáãéáÉò~=ä∞èìáÇçK

Limpiar periódicamente la parte interior de

la carcasa y el motor con aire comprimido

seco.

Limpiar la cubierta de protección y el

segmento de borde giratorio con aire

comprimido seco.

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

Reparaciones

Hacer efectuar las reparaciones exclusiva-

mente por un taller de servicios a clientes

autorizado por el fabricante.

klq^

kç=~Ñäçà~ê=äçë=íçêåáääçë=ÇÉ=ä~=Å~êÅ~ë~=ÇÉä=ãçíçê=

Çìê~åíÉ=Éä=éÉê∞çÇç=ÇÉ=Ö~ê~åí∞~K=bä=áåÅìãéäáJ

ãáÉåíç=ÅçåÇìÅÉ=~=èìÉ=ä~=Ö~ê~åí∞~=ÇÉä=Ñ~ÄêáJ

Å~åíÉ=Å~ÇìèìÉK

Repuestos y accesorios

Por más accesorios, en especial herramientas

eléctricas, consultar el catálogo del fabricante.

Indicaciones para

la depolución

ﬂ^asboqbk`f^>

fåìíáäáò~ê=Éèìáéçë=ê~Çá~ÇçëI=Åçêí~åÇç=Éä=Å~ÄäÉ=

ÇÉ=~äáãÉåí~ÅáμåK

Unicamente para países

pertenecientes a la CEU

¡No arroje herramientas eléctricas

en los residuos domiciliarios!

Según la pauta europea 2002/96/CE y su

implementación a través de leyes nacionales,

los equipos eléctricos o electrónicos en

desuso deben coleccionarse por separado,

haciéndoselos llegar a un reciclado que

proteja el medio ambiente.

klq^

ﬂe•Ö~ëÉ=áåÑçêã~ê=éçê=ëì=ÅçãÉêÅá~åíÉ=

ÉëéÉÅá~äáò~Çç=êÉëéÉÅíç=ÇÉ=ä~ë=éçëáÄáäáÇ~ÇÉë=

ÇÉ Éäáãáå~Åáμå>

Conformidad

Declaramos bajo nuestra responsabilidad

exclusiva, que este producto concuerda

con las siguientes normas y documentos

normativos:

EN 60745 según determinaciones

de las directivas 2004/108/CE, 2006/42/CE.

Responsable de la documentación técnica:

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

11.01.2010

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Garantía

Al adquirir una máquina nueva, FLEX otorga

2 años de garantía del fabricante, a partir de la

fecha de venta al consumidor final. La garantía

abarca exclusivamente deficiencias originadas

por fallos en el material y/o fallos originados

durante la fabricación, así como al incumpli-

miento de características aseguradas. En caso

de hacer valer esta garantía, deberá adjuntarse

el certificado de compra original, conteniendo

la fecha de venta. Las reparaciones de garantía

solamente pueden efectuarlas los talleres

autorizados de FLEX, o bien sus estaciones de

servicio. Solamente existe derecho a la garantía

si el equipo fue utilizado de modo adecuado

a su función.

Oliver SchneiderEckhard Rühle

Manager Research &

Development (R & D)

Manager Quality

Department (QD)

LDC 1709 FR/LD 1709 FR/LDC 1509 FR

Se excluyen de la garantía el desgaste produ-

cido por el uso normal, utilización inadecuada,

máquinas parcial o totalmente desmontadas

así como daños causados por sobrecarga de

la máquina o aquellos causados por el uso de

herramientas no autorizadas, o mal empleadas.

Al igual se excluyen daños causados por

máquinas y herramientas de aplicación

o piezas a procesar, por la aplicación de la

fuerza, daños que son consecuencia de un

uso inadecuado o debidos a la falta de

mantenimiento o la influencia de cuerpos

extraños como arena o piedras o bien

debidos al incumplimiento de las instruc-

ciones de funcionamiento, p. ej. la aplicación

de tensiones o corrientes de red inadecua-

das. Solamente se dará garantía sobre las

herramientas de aplicación, si fueron utili-

zadas con la máquina con las cuales se ha

previsto o estuviera debidamente autorizada

su utilización.

Exclusión de la garantía

El fabricante y su representante no asumen

responsabilidad alguna por daños o pérdidas

de ganancia causados a la interrupción del

funcionamiento de la empresa, debidos al

producto o la no utilización del mismo.

El fabricante y su representante no asumen

responsabilidad alguna por daños causados

por el uso indebido o la utilización en combina-

ción con productos de otros fabricantes.

LDC 1709 FR/LD 1709 FR

Índice

Para sua segurança . . . . . . . . . . . . . . . . 59

Ruído e vibração . . . . . . . . . . . . . . . . . . 63

Características técnicas . . . . . . . . . . . . . 63

Panorâmica da máquina . . . . . . . . . . . . 64

Instruções de utilização . . . . . . . . . . . . . 65

Manutenção e tratamento . . . . . . . . . . . 68

Indicações sobre reciclagem . . . . . . . . . 69

Conformidade . . . . . . . . . . . . . . . . . 69

Garantia . . . . . . . . . . . . . . . . . . . . . . . . . 69

Símbolos utilizados

^sfpl>

`~ê~ÅíÉêáò~=ìã=éÉêáÖç=áãÉÇá~íç=É=ÉãáåÉåíÉK=

^ å©ç=çÄëÉêî~´©ç=Ç~=áåÇáÅ~´©çI=éçÇÉ=

áãéäáÅ~ê=ãçêíÉ=çì=ÑÉêáãÉåíçë=ãìáíç=Öê~îÉëK

^qbk†Íl>

`~ê~ÅíÉêáò~=ìã~=ëáíì~´©ç=éçëëáîÉäãÉåíÉ=

éÉêáÖçë~K=^=å©ç=çÄëÉêî~´©ç=Ç~=áåÇáÅ~´©çI=

éçÇÉ=áãéäáÅ~ê=ÑÉêáãÉåíçë=çì=éêÉàì∞òçë=

ã~íÉêá~áëK

fkaf`^†Íl

`~ê~ÅíÉêáò~=ÅçåëÉäÜçë=é~ê~=ìíáäáò~´©ç=

ÉáåÑçêã~´πÉë=áãéçêí~åíÉëK

Símbolos no aparelho

^åíÉë=Ç~=ÅçäçÅ~´©ç=Éã=

ÑìåÅáçå~ãÉåíçI=äÉá~=~ë=

fåëíêì´πÉë=ÇÉ=pÉêîá´ç>

rë~ê=μÅìäçë=ÇÉ=éêçíÉÅ´©ç>

fåÇáÅ~´πÉë=ëçÄêÉ=êÉÅáÅä~ÖÉã=

é~ê~=ç=~é~êÉäÜç=~åíáÖç=

EîÉê=~=é•ÖK=SVF>

Para sua segurança

^sfpl>

iÉê=~åíÉë=Ç~=ìíáäáò~´©ç=Ç~=ÑÉêê~ãÉåí~=Éä¨ÅíêáÅ~=

É=éêçÅÉÇÉê=Éã=ÅçåÑçêãáÇ~ÇÉW

Ó bëí~ë=áåëíêì´πÉë=ÇÉ=pÉêîá´çI

Ó fåëíêì´πÉë=ÖÉê~áë=ÇÉ=ëÉÖìê~å´~I=

é~ê~ ìíáäáò~´©ç=Åçã=ÑÉêê~ãÉåí~ë=

Éä¨ÅíêáÅ~ë å~=ÇçÅìãÉåí~´©ç=~åÉñ~=

EqÉñíçëJåK⁄PNRKVNRFI

Ó ^ë=êÉÖê~ë=É=~ë=åçêã~ë=Éã=îáÖçê=é~ê~=

éêÉîÉå´©ç=Åçåíê~=~ÅáÇÉåíÉë=åç=äçÅ~ä=ÇÉ=

ìíáäáò~´©ç=É=éêçÅÉÇÉê=Éã=ÅçåÑçêãáÇ~ÇÉK

bëí~=ÑÉêê~ãÉåí~=Éä¨ÅíêáÅ~=Ñçá=Ñ~ÄêáÅ~Ç~=ÇÉ=

~ÅçêÇç=Åçã=~=ëáíì~´©ç=Ç~=q¨ÅåáÅ~=É=Åçã=

~ë êÉÖê~ë=í¨ÅåáÅ~ë=ÇÉ=ëÉÖìê~å´~=Éã=îáÖçêK=

kç Éåí~åíçI=å~=ëì~=ìíáäáò~´©çI=éçÇÉã=Éñáëíáê=

Ç~åçë=é~ê~=ç=ìíáäáò~Ççê=çì=íÉêÅÉáêçëI=çì=Ç~åçë=

å~=ã•èìáå~=çì=åçìíêçë=ÄÉåëK=

^=ÑÉêê~ãÉåí~=Éä¨ÅíêáÅ~=¨=ëμ=é~ê~=ìíáäáò~´©ç

Ó ÇÉ=~ÅçêÇç=Åçã=~ë=Çáëéçëá´πÉë=äÉÖ~áëI

Ó Éã=éÉêÑÉáí~=ëáíì~´©ç=ÇÉ=ëÉÖìê~å´~=í¨ÅåáÅ~K

^ë=~åçã~äá~ë=èìÉ=éêÉàìÇáèìÉã=~=ëÉÖìê~å´~=

ÇÉîÉã=ëÉê=áãÉÇá~í~ãÉåíÉ=Éäáãáå~Ç~ëK

Utilização de acordo com

as disposições legais

A lixadeira de saneamento LDC 1709 FR/

LD 1709 FR é indicada

– para uma utilização na indústria e por

profissionais,

– para lixar e alisar a seco betão, reboco,

soalho em cimento, arenito, argila refractária

e asfalto,

– para lixar pinturas primárias e restos de cola

no betão ou no soalho em cimento,

– para utilização com ferramentas de dia-

mante, que são fornecidas por FLEX para

este aparelho e são homologadas para uma

rotação de, pelo menos, 10.000 rpm.

Não é permitida a utilização de discos de corte,

de desbaste e de polir nem escovas de arame.

Na utilização da lixadeira de saneamento

LDC 1709 FR/LD 1709 FR, deve ser ligado um

aspirador da classe M.

LDC 1709 FR/LD 1709 FR

Indicações sobre segurança

^sfpl>

iÉá~=íçÇ~ë=~ë=áåÇáÅ~´πÉë=ÇÉ=ëÉÖìê~å´~=

É áåëíêì´πÉëK=

^=å©ç=çÄëÉêîßåÅá~=Ç~ë=áåÇáÅ~J

´πÉë=ÇÉ=ëÉÖìê~å´~=É=Ç~ë=áåëíêì´πÉë=éçÇÉã=

íÉê Åçãç=ÅçåëÉèìÆåÅá~=ìã=ÅÜçèìÉ=Éä¨ÅíêáÅçI=

áåÅÆåÇáç=ÉLçì=ÑÉêáãÉåíçë=Öê~îÉë

dì~êÇÉ íçÇ~ë=~ë=áåÇáÅ~´πÉë=ÇÉ=ëÉÖìê~å´~=

É=áåëíêì´πÉë=é~ê~=ç=ÑìíìêçK



Esta ferramenta eléctrica deve ser

utilizada como lixadeira. Respeitar todas

as indicações de segurança, instruções,

apresentações e dados fornecidos

juntamente com o aparelho.

Se as instruções seguintes não forem

respeitadas, podem ser surgir choques

eléctricos, incêndios e/ou ferimentos graves.



Esta ferramenta eléctrica não é indicada

para lixar com folhas de lixa, trabalhos

com escovas de arame, polir e cortar.

Utilizações para as quais a ferramenta

eléctrica não está prevista podem provocar

perigos e ferimentos.



Não utilizar qualquer acessório que

não tenha sido previsto e recomendado

especialmente pelo fabricante para esta

ferramenta eléctrica.

Só porque foi possível fixar o acessório na sua

ferramenta eléctrica, isso não garante uma

utilização com segurança.



A rotação permitida para a ferramenta

de utilização tem, no mínimo, que ser tão

elevada como a rotação máxima indi-

cada na própria ferramenta eléctrica.

Um acessório que gire com uma rotação

superior à recomendada pode partir-se

e ser projectado em várias direcções.



Diâmetro exterior e espessura da

ferramenta de utilização têm que

corresponder às indicações de medidas

referidas na ferramenta eléctrica.

Ferramentas mal dimensionadas podem

não ser suficientemente protegidas ou

controladas.



Discos de lixar, pratos de lixar ou outros

acessórios têm que adaptar-se com

precisão ao veio de lixar da sua

ferramenta eléctrica.

Ferramentas que não se adaptem com

precisão ao veio de lixar da ferramenta

eléctrica, têm uma rotação irregular,

vibram fortemente e podem provocar

perda de controlo do aparelho.



Nunca usar ferramenta danificadas.

Antes de qualquer aplicação, verificar

se a ferramenta apresenta estilhaços

ou fissuras, o prato de lixar apresenta

fissuras, atrito ou forte desgaste.

Se a ferramenta eléctrica ou a ferramenta

de adaptação sofrer uma queda, verificar

se alguma delas apresenta danos ou

utilizar outra ferramenta livre de danos.

Depois de ter sido controlada e aplicada

a ferramenta, o operador e, eventual-

mente, outras pessoas, devem manter-se

fora da área da ferramenta em rotação

e deixar o aparelho funcionar com

a rotação máxima durante um minuto.

As ferramentas danificadas partem-se na

maioria das vezes durante este tempo de

teste.



Utilizar equipamento de segurança

pessoal. De acordo com a utilização usar

protecção total da face, protecção para

os olhos e óculos de protecção. Se for

considerado conveniente, utilizar

máscara para o pó, protecção para os

ouvidos, luvas de protecção ou aventais

especiais que mantém afastadas

pequenas partículas de lixa e de material.

Os olhos devem estar protegidos contra

corpos estranhos projectados, o que pode

acontecer em diversas situações de utilização

do aparelho. Máscaras para o pó e de

respiração têm que filtrar o pó provocado

durante a utilização. Se o operador estiver

sujeito a ruído intenso e prolongado, pode

sofrer danos de audição.

LDC 1709 FR/LD 1709 FR

Contragolpe e instruções de

segurança correspondentes

Contragolpe é a reacção repentina em

consequência de uma prisão ou bloqueio

de uma ferramenta em rotação, como discos

de lixar, pratos de lixar, escovas de arame etc.

Prisão ou bloqueio dá origem a uma paragem

abrupta da ferramenta em rotação. Devido

a isso, uma ferramenta eléctrica descontrolada

é acelerada, no ponto de bloqueio, contra

o sentido de rotação da ferramenta de

utilização.

Se, p. ex., um disco de lixar prender ou

bloquear na peça em processamento, significa

que a aresta do disco de lixar que penetra na

peça pode encravar e, devido a isso, o disco de

lixar partir ou provocar um contragolpe. O disco

de lixar movimenta-se, então, na direcção do

operador ou afastando-se deste, dependente

do sentido de rotação no ponto de bloqueio.

Devido a isso, os discos de lixar podem

também partir-se.

Um contragolpe é a consequência de uma

utilização errada ou defeituosa da ferramenta

eléctrica. Ele pode ser evitado através de

medidas de precaução adequadas, conforme

descrito a seguir.



Manter a ferramenta eléctrica bem presa

e colocar o corpo e os braços numa

posição, em que as forças do contra-

golpe possam ser suportadas. Utilizar

sempre o punho adicional, caso esteja

disponível, para ter o máximo controlo

possível sobre as forças do contragolpe

ou momentos de reacção no funciona-

mento do aparelho em rotação elevada.

O operador pode dominar as forças de

contragolpe e de reacção com medidas

de precaução adequadas.



Nunca colocar as mãos na proximidade

de ferramentas em rotação.

A ferramenta em utilização pode movimentar-

se contra as mãos do operador em caso de

contragolpe.



Evite, com o seu corpo, o espaço onde

a ferramenta eléctrica é movimentada

no caso dum contragolpe.

O contragolpe movimenta a ferramenta

eléctrica no sentido contrário ao movimento

do disco de lixar no ponto de bloqueio.



Trabalhar com precaução redobrada

em esquinas, cantos aguçados etc.

Evitar que ferramentas de utilização

ressaltem da peça a trabalhar e se

encravem.

A ferramenta em rotação tem tendência para

encravar em cantos, arestas aguçadas ou se

fizer ricochete. Isto provoca uma perda de

controlo ou um contragolpe.



Não utilizar lâminas de serra de corrente

ou de dentes.

As ferramentas deste tipo provocam

frequentemente um contragolpe ou a perda

de controlo sobre a ferramenta eléctrica.

Outras indicações de segurança

Utilizar somente cabos de extensão

homologados para exteriores.

Não se recomenda lixar tintas com teor

de chumbo. A remoção de tintas com teor

de chumbo só deve ser feita por pessoal

especializado.

Não trabalhar materiais que libertem

substâncias prejudiciais à saúde, (p. ex.

amianto). Tomar medidas de protecção,

se se formarem poeiras prejudiciais

à saúde, combustíveis ou explosivos.

Utilizar máscara de protecção contra

poeiras. Utilizar sistemas de aspiração

de pó.

a^klp=j^qbof^fp>

A tensão da rede e a indicação de tensão

na chapa de características têm que ser

coincidentes.

LDC 1709 FR/LD 1709 FR

Ruído e vibração

Os valores de ruído e de vibração foram

apurados de acordo com a EN 60745.

O nível de ruído A estimado do aparelho

comporta normalmente:

– Nível de pressão acústica: 87,3 dB(A);

– Nível de potência acústica: 98,3 dB(A);

– Insegurança: K = 3 dB.

Valor global de vibração (ao lixar superfícies de

betão):

– Valor da emissão: ah= 7,4m/s

– Insegurança: K = 1,9 m/s2

^sfpl>

lë=î~äçêÉë=ÇÉ=ãÉÇá´©ç=áåÇáÅ~Ççë=ë©ç=î•äáÇçë=

é~ê~=~é~êÉäÜçë=åçîçëK=k~=ìíáäáò~´©ç=Çá•êá~=

~äíÉê~ãJëÉ=çë=î~äçêÉë=ÇÉ=êì∞Çç=É=ÇÉ=çëÅáä~´©çK

fkaf`^†Íl

O nível de vibrações indicado nestas instruções

foi medido em conformidade com um processo

de medição normalizado na EN 60745 e pode

ser utilizado para a comparação de ferramentas

eléctricas entre si. Este processo também

é adequado para uma estimativa provisória

da carga das vibrações. O nível de vibrações

indicado representa as principais utilizações

das ferramentas eléctricas.

Se, no entanto, a ferramenta eléctrica for

aplicada noutras situações com ferramentas

diferentes ou com insuficiente manutenção,

o nível de vibrações também pode ser diferente.

Isto pode aumentar claramente a carga das

vibrações durante o período global de trabalho.

Para uma avaliação exacta da carga de vibrações

devem também ser considerados os tempos

em que o aparelho está desligado ou embora

estando a funcionar não está em utilização.

Isto pode reduzir claramente a carga das

vibrações durante o período global de trabalho.

Determinar medidas de segurança adicionais

para protecção do utilizador do efeito das

vibrações, como, por exemplo: Manutenção

da ferramenta eléctrica e das ferramentas

aplicadas, manutenção das mãos quentes,

organização dos ciclos de trabalho.

^qbk†Íl>

`çã=ìã=å∞îÉä=ÇÉ=éêÉëë©ç=~Å∫ëíáÅ~=ëìéÉêáçê=

~ UR=Ç_E^FI=ÇÉîÉ=ëÉê=ìë~Çç=ìã=éêçíÉÅíçê=é~ê~=

çë=çìîáÇçëK

Características técnicas

Tipo do aparelho LDC 1709 FR/LD 1709 FR

Tensão da rede V/Hz 230/50

Classe de protecção / II

Potência absorvida W 1400

Potência útil W 950

Rotações rpm 10.000

Admissão da ferramenta M14

Diâmetro máx. dos discos mm 125

Peso (sem cabo de ligação) kg 2,9

LDC 1709 FR/LD 1709 FR

Panorâmica da máquina

1 Veio com flange roscada

a Flange de aperto

b Porca de aperto

2 Segmento do bordo oscilante

3 Capa de protecção com coroa

de escovas

4 Bocal de ligação para aspiração

do pó

5 Cabeça de engrenagem

Com saída de ar e seta indicadora

do sentido das rotações.

6 Bloqueio do veio

Para fixação do veio na mudança

da ferramenta.

7 Punho adicional com dispositivo

de fixação

8 Interruptor basculante

Para ligar e desligar a máquina.

Com posição de encaixe para

funcionamento contínuo.

9 Suporte de mangueira

10 Cabo de ligação de 4,0 m com

ficha eléctrica

11 Chapa de características

12 Chave de retenção

13 Punho em arco

14 Tampa de protecção com anel

de borracha para aspiração

LDC 1709 FR/LD 1709 FR

Instruções de utilização

Antes da colocação

em funcionamento

Desembalar a ferramenta eléctrica e os

acessórios e controlar se o fornecimento

está completo e não sofreu danos no

transporte.

Fixar/substituir o punho adicional

^sfpl>

^åíÉë=ÇÉ=èì~äèìÉê=áåíÉêîÉå´©ç=å~=ÑÉêê~ãÉåí~=

Éä¨ÅíêáÅ~I=ÇÉëäáÖ~ê=~=ÑáÅÜ~=Ç~=íçã~Ç~K

k©ç=¨=éÉêãáíáÇç=ç=ÑìåÅáçå~ãÉåíç=Ç~=

ÑÉêê~ãÉåí~=Éä¨ÅíêáÅ~=ëÉã=ç=éìåÜç=~ÇáÅáçå~ä=

ãçåí~ÇçK

LDC 1709 FR:

Desapertar e retirar 2 parafusos (SW 13).

Deslocar o dispositivo de fixação do punho

sobre a cabeça da engrenagem (1.).

Para trabalhar sem fadiga e condução segura

da ferramenta eléctrica, montar o dispositivo

de fixação do punho como se indica a seguir:

– Para pessoas dextras: Elemento de rosca

à direita

– Para pessoas esquerdinas: Elemento de

rosca à esquerda

Aplicar e apertar os 2 parafusos (2.).

LD 1709 FR:

Desapertar e retirar 2 parafusos (SW 13).

Deslocar o punho em arco sobre a cabeça

da engrenagem (1.).

Aplicar e apertar os 2 parafusos (2.).

Aplicar e substituir o produto

de lixar

^sfpl>

^åíÉë=ÇÉ=èì~äèìÉê=áåíÉêîÉå´©ç=å~=ÑÉêê~ãÉåí~=

Éä¨ÅíêáÅ~I=ÇÉëäáÖ~ê=~=ÑáÅÜ~=Ç~=íçã~Ç~K

Premir e manter premido o bloqueio

do veio (1.).

Com a chave de detenção, desmontar

a porca de fixação do veio rodando-a

em sentido contrário ao dos ponteiros

do relógio (2.).

Montar o prato de lixar de diamante (A)

na posição de apoio correcta.

LDC 1709 FR/LD 1709 FR

Apertar a porca de fixação (B) no veio,

com o colar para cima.

Premir e manter premido o bloqueio do veio.

Apertar a porca de aperto com a chave

de detenção.

LDC 1709 FR:

Controlar o posicionamento da tampa

de protecção:

A coroa de lixar deve estar saliente ca.

de 0–1 mm do prato de lixar.

Em caso de necessidade, corrigir

(ver «Ajustar o resguardo de protecção

(LDC 1709 FR)»).

Encaixar a ficha de rede na tomada.

Ligar a ferramenta eléctrica (sem engrenar)

e deixar funcionar durante ca. de

30 segundos. Verificar, se existem

desequilíbrios ou vibrações.

Desligar a ferramenta eléctrica.

Ligar e desligar a ferramenta

eléctrica

Efectuar uma curta prova de funcionamento

sem engate:



Deslocar o interruptor basculante para

a frente e prendê-lo.



Para desligar, libertar o interruptor basculante.

Funcionamento contínuo com engate:

^qbk†Íl>

^éμë=ìã~=Ñ~äÜ~=ÇÉ=ÅçêêÉåíÉI=~=ÑÉêê~ãÉåí~=

Éä¨ÅíêáÅ~=~åíÉë=äáÖ~Ç~=îçäí~=~=ÑìåÅáçå~êK

Deslocar o interruptor basculante para

a frente e engatá-lo, exercendo pressão

na parte da frente.

Desligar o aparelho:

Para desligar, exercer pressão na parte

de trás do interruptor.

LDC 1709 FR/LD 1709 FR

Ajustar o resguardo de protecção

(LDC 1709 FR)

fkaf`^†Íl

A coroa de lixar deve estar saliente ca.

de 0–1 mm sobre o prato de lixar.

Para compensar o desgaste no prato de lixar

de diamante, a tampa de protecção pode ser

ajustada em altura.

Desapertar os parafusos na tampa

de protecção.

Regular a tampa de protecção, rodando-a

para a altura desejada.

Apertar os parafusos.

Utilização de um sistema

de aspiração

fkaf`^†Íl

Recomenda-se a utilização do aspirador

especial FLEX S 47 M.

Conduzir a mangueira de aspiração através

do suporte e fixá-la no bocal de ligação da

tampa de protecção.

Ligar a mangueira de aspiração ao sistema

de aspiração. Respeitar as Instruções de

Serviço para o sistema de aspiração!

Controlar a fixação! Em caso de necessi-

dade, utilizar um adaptador adequado.

fkaf`^†Íl

pÉ=ëÉì=~ëéáê~Ççê=åÉÅÉëëáí~ê=ÇÉ=ìã=ÄçÅ~ä=ÇÉ=

äáÖ~´©ç=ÉëéÉÅá~ä=Eçì=ëÉà~I=çìíêç=ÄçÅ~ä=ÇÉ=äáÖ~´©ç=

ÇáÑÉêÉåíÉ=Ç~=ãÉÇáÇ~=ÇÉ=PO=ããLPS=ãã=Ççë=

ÄçÅ~áë=ÇÉ=äáÖ~´©ç=åçêã~äáò~ÇçëI=èìÉ=Ñ~ò=é~êíÉ=

Çç=Éèìáé~ãÉåíç=Ç~=ëì~=ÑÉêê~ãÉåí~=Éä¨ÅíêáÅ~FI=

ÇÉîÉê•=Åçåí~Åí~ê=ç=ëÉì=ÑçêåÉÅÉÇçê=Çç=~ëéáê~J

Ççê=é~ê~=~Çèìáêáê=ìã=~Ç~éí~Ççê=~ÇÉèì~ÇçK

Trabalhar com a ferramenta

eléctrica

^sfpl>

l=éê~íç=ÇÉ=äáñ~ê=Éã=êçí~´©ç=å©ç=éçÇÉ=Éåíê~ê=

Éã=Åçåí~Åíç=Åçã=çÄàÉÅíçë=Åçã=ëìéÉêÑ∞ÅáÉë=

éçåíá~ÖìÇ~ë=ë~äáÉåíÉëK=mÉêáÖç=ÇÉ=ìã=

Åçåíê~ÖçäéÉ>=a~åçë=åç=éê~íç=ÇÉ=äáñ~êK=

bã Å~ëç=ÇÉ=Ç~åçë=çì=ÑçêíÉ=ÇÉëÖ~ëíÉ=Çç=éê~íç=

ÇÉ=äáñ~êI=ÉëíÉ=ÇÉîÉ=ëÉê=áãéêÉíÉêáîÉäãÉåíÉ=

ëìÄëíáíì∞ÇçK

^qbk†Íl>

pÉÖìê~ê=~=ÑÉêê~ãÉåí~=Éä¨ÅíêáÅ~=ëÉãéêÉ=Åçã=

~ë Çì~ë=ã©çë>=

1. Fixar o produto de lixar.

2. Ligar o sistema de aspiração.

3. Ligar a ficha à tomada.

4. Ligar o sistema de aspiração.

5. Ligar o aparelho.

6. Assentar a lixadeira de saneamento sobre

a superfície de trabalho. A coroa de lixar

tem que estar alinhada à face com

a superfície de trabalho.

A coroa de escovas (LDC 1709 FR)

ou o anel de borracha para aspiração

(LD 1709 FR) tem que estar à face com

a superfície de trabalho.

7. Pressionar mais para que o prato de lixar

entre em contacto com a superfície de

trabalho. Para isso, oscilar a lixadeira de

saneamento com movimentos de

sobreposição.

LDC 1709 FR/LD 1709 FR

8. LDC 1709 FR:

Para lixar em cantos:

– Desligar o aparelho e esperar, até que

a ferramenta de lixar esteja completa-

mente parada.

– Retirar o segmento de bordo oscilante

e deslocá-lo para a esquerda.

– Voltar a ligar o aparelho.

9. Depois de executado o trabalho, desligar

a ferramenta eléctrica e retirar a ficha da

tomada.

Coroa de escovas (LDC 1709 FR)

A tampa de protecção está equipada com

uma coroa de lixar. Esta coroa executa duas

funções:

– Porque a coroa de lixar está saliente sobre

a superfície do prato de lixar, ela entra,

primeiro, em contacto com a superfície

de trabalho. Deste modo, o prato de lixar

é colocado paralelamente em relação

à superfície de trabalho, antes do meio

de lixar entrar em contacto com a referida

superfície de trabalho. Evita-se, assim, uma

reentrância em forma de foice provocada

pelo bordo do prato de lixar.

– A coroa de lixar retém o pó, até este ser

aspirado pelo aspirador.

Se a coroa de lixar sofrer danos ou apresentar

um desgaste excessivo, deve ser substituída.

Um conjunto das coroas de lixar (N.º de

Encomenda 348.422) pode ser adquirido em

qualquer Centro de Assistência Técnica FLEX.

Anel de borracha para aspiração

(LD 1709 FR)

Se o anel de borracha para aspiração estiver

danificado ou apresentar um desgaste

acentuado, o mesmo deve ser substituído.

Ele pode ser adquirido em qualquer

Centro de Assistência Técnica FLEX

sob o nr. de encomenda 257.246.

Manutenção e tratamento

^sfpl>

^åíÉë=ÇÉ=èì~äèìÉê=áåíÉêîÉå´©ç=å~=ÑÉêê~ãÉåí~=

Éä¨ÅíêáÅ~I=ÇÉëäáÖ~ê=~=ÑáÅÜ~=Ç~=íçã~Ç~K=

Limpeza

^sfpl>

k©ç ìíáäáò~ê=•Öì~=çì=éêçÇìíçë=ÇÉ=äáãéÉò~=

ä∞èìáÇçëK

Limpar, regularmente, com ar comprimido

seco, o interior da estrutura com motor.

Limpar a tampa de protecção e o segmento

de bordo oscilante com ar comprimido

seco.

Reparações

As reparações devem ser executadas,

exclusivamente, por Serviços Técnicos

autorizados pelo fabricante.

fkaf`^†Íl

k©ç=ÇÉë~éÉêí~ê=çë=é~ê~Ñìëçë=å~=Å~áñ~=Çç=

ãçíçê=Çìê~åíÉ=ç=íÉãéç=ÇÉ=Ö~ê~åíá~K=pÉ=Éëí~=

áåÇáÅ~´©ç=å©ç=Ñçê=êÉëéÉáí~Ç~I=Éñéáê~ã=~ë=

çÄêáÖ~´πÉë=ÇÉ=Ö~ê~åíá~=Çç=Ñ~ÄêáÅ~åíÉK

Peças de reparação e acessórios

Consultar os catálogos do fabricante para

outros acessórios, principalmente ferramentas

de utilização.

LDC 1709 FR/LD 1709 FR

Indicações sobre reciclagem

^sfpl>

lë=~é~êÉäÜçë=Ñçê~=ÇÉ=ëÉêîá´ç=ÇÉîÉã=

ëÉê áåìíáäáò~ÇçëI=êÉíáê~åÇçJäÜÉë=çë=Å~Äçë=

ÇÉ äáÖ~´©ç=¶=êÉÇÉK

Só para os países da UE

Não colocar as ferramentas eléctricas

no lixo doméstico!

Em conformidade com a Directiva Europeia

2002/98/CE sobre aparelhos eléctricos

e electrónicos usados e com a transposição

para o Direito Nacional, as ferramentas

eléctricas usadas têm que ser reunidas

separadamente e encaminhadas para

o reaproveitamento sem poluição do meio

ambiente.

fkaf`^†Íl

fåÑçêãÉJëÉ=ëçÄêÉ=éçëëáÄáäáÇ~ÇÉë=ÇÉ=êÉÅáÅä~J

ÖÉã=àìåíç=Çç=~ÖÉåíÉ=ÉëéÉÅá~äáò~Çç>

Conformidade

Declaramos, sob nossa inteira responsa-

bilidade, que este produto corresponde

às seguintes normas ou documentos

normativos:

EN 60745 em conformidade com as

determinações das Directivas 2004/108/CE,

2006/42/CE.

Responsável pela documentação técnica:

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

11.01.2010

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Garantia

Na compra duma nova máquina, a FLEX

concede uma garantia de 2 anos, a contar

da data de venda da máquina ao consumidor

final. A garantia só cobre deficiências que

sejam atribuídas a erros no material e/ou na

produção, bem como ao não cumprimento

de características asseguradas. Para se

fazerem valer os direitos sobre a garantia,

deve ser apresentado o documento de venda

válido com a respectiva data. As reparações

durante o período de garantia, só podem ser

executadas, exclusivamente, pelos Postos

de Assistência autorizados pela FLEX.

O direito à garantia só existe com uma

utilização de acordo com as disposições

legais. Ficam excluídos da garantia, princi-

palmente, desgaste provocado pelo funcio-

namento, utilização inadequada, máquinas

parcial ou completamente desmontadas,

bem como danos provocados por sobre-

carga da máquina, utilização de ferramentas

não homologadas, com defeito, ou mal

aplicadas. Danos provocados pela máquina

na ferra-menta ou na peça, utilização de

violência, danos subsequentes atribuídos

a uma manutenção inadequada ou insufi-

ciente por parte do cliente ou de terceiros,

danos causados por influências estranhas ou

por corpos estranhos, por exemplo, areia ou

pedras, bem como danos por inobservância

das instruções de serviço, p.ex., ligação

a uma tensão de rede ou tipo de corrente

incorrectos. As reivindicações de garantia

sobre ferramentas e acessórios só podem

ser consideradas, se os mesmos forem

utilizados com máquinas, nas quais a sua

utilização foi prevista ou homologada.

Exclusão de responsabilidades

O fabricante e seus representantes não

se responsabilizam por danos e perda

de lucros, resultantes da interrupção do

negócio, provocada pelo produto ou pela

possível não utilização do mesmo.

O fabricante e seus representantes não

se responsabilizam por danos provocados

por uma utilização inadequada ou em ligação

com produtos de outros fabricantes.

Oliver SchneiderEckhard Rühle

Manager Research &

Development (R & D)

Manager Quality

Department (QD)

LDC 1709 FR/LD 1709 FR

Inhoud

Voor uw veiligheid . . . . . . . . . . . . . . . . . . 70

Geluid en trillingen . . . . . . . . . . . . . . . . . 74

Technische gegevens . . . . . . . . . . . . . . . 74

In één oogopslag . . . . . . . . . . . . . . . . . . 75

Gebruiksaanwijzing . . . . . . . . . . . . . . . . . 76

Onderhoud en verzorging . . . . . . . . . . . . 79

Afvoeren van verpakking en machine . . . 80

-Conformiteit . . . . . . . . . . . . . . . . . . . 80

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . 80

Gebruikte symbolen

t^^op`ertfkd>

dÉÉÑí=ÉÉå=çåãáÇÇÉääáàâ=ÇêÉáÖÉåÇ=ÖÉî~~ê=~~åK=

^äë=ÇÉ=ï~~êëÅÜìïáåÖ=åáÉí=áå=~ÅÜí=ïçêÇí=

ÖÉåçãÉåI=ÇêÉáÖÉå=äÉîÉåëÖÉî~~êäáàâÉ=çÑ=òÉÉê=

ÉêåëíáÖÉ=îÉêïçåÇáåÖÉåK

sllowf`eqfd>

dÉÉÑí=ÉÉå=ãçÖÉäáàâ=ÖÉî~~êäáàâÉ=ëáíì~íáÉ=~~åK=

^äë ÇÉ=~~åïáàòáåÖ=åáÉí=áå=~ÅÜí=ïçêÇí=ÖÉåçãÉåI=

âìååÉå=éÉêëççåäáàâ=äÉíëÉä=çÑ=ã~íÉêáØäÉ=ëÅÜ~ÇÉ=

ÜÉí=ÖÉîçäÖ=òáàåK

ibq=lm

dÉÉÑí=ÖÉÄêìáâëíáéë=Éå=ÄÉä~åÖêáàâÉ=áåÑçêã~íáÉ=

~~åK

Symbolen op het gereedschap

iÉÉë=ÇÉ=ÖÉÄêìáâë~~åïáàòáåÖ=

îççêÇ~í=ì=ÜÉí=ÖÉêÉÉÇëÅÜ~é=

áå ÖÉÄêìáâ=åÉÉãí>

aê~~Ö=ÉÉå=ççÖÄÉëÅÜÉêãáåÖ>

^ÑîçÉêÉå=î~å=ÜÉí=çìÇÉ=~éé~ê~~í=

EòáÉ=é~Öáå~=UMF>

Voor uw veiligheid

t^^op`ertfkd>

iÉÉë=îççêÇ~í=ì=ÜÉí=ÉäÉâíêáëÅÜÉ=ÖÉêÉÉÇëÅÜ~é=

ÖÉÄêìáâí=Éå=Ü~åÇÉä=Ç~~êå~=îçäÖÉåëW

Ó ÇÉòÉ=ÖÉÄêìáâë~~åïáàòáåÖI

Ó ÇÉ=“^äÖÉãÉåÉ=îÉáäáÖÜÉáÇëîççêëÅÜêáÑíÉåÒ=

îççê=ÜÉí=ÖÉÄêìáâ=î~å=ÉäÉâíêáëÅÜÉ=ÖÉêÉÉÇJ

ëÅÜ~ééÉå=áå=ÇÉ=ãÉÉÖÉäÉîÉêÇÉ=ÄêçÅÜìêÉ=

EÇçÅìãÉåíåìããÉê PNRKVNRFI

Ó ÇÉ=çé=ÇÉ=éä~~íë=î~å=ÖÉÄêìáâ=ÖÉäÇÉåÇÉ=

êÉÖÉäë=Éå=îççêëÅÜêáÑíÉå=íÉê=îççêâçãáåÖ=

î~å çåÖÉî~ääÉåK

aáí=ÉäÉâíêáëÅÜÉ=ÖÉêÉÉÇëÅÜ~é=áë=ÖÉÅçåëíêìÉÉêÇ=

îçäÖÉåë=ÇÉ=ëí~åÇ=î~å=ÇÉ=íÉÅÜåáÉâ=Éå=ÇÉ=

ÉêâÉåÇÉ=îÉáäáÖÜÉáÇëíÉÅÜåáëÅÜÉ=êÉÖÉäëK=

qçÅÜ âìååÉå=Äáà=ÜÉí=ÖÉÄêìáâ=Éêî~å=äÉîÉåëJ

ÖÉî~~ê=Éå=îÉêïçåÇáåÖëÖÉî~~ê=îççê=ÇÉ=

ÖÉÄêìáâÉê=Éå=îççê=~åÇÉêÉ=éÉêëçåÉå=êÉëéK=

ÖÉî~êÉå=îççê=ÄÉëÅÜ~ÇáÖáåÖÉå=~~å=ÇÉ=ã~ÅÜáåÉ=

çÑ=~~å=~åÇÉêÉ=ò~âÉå=çéíêÉÇÉåK=eÉí=ÉäÉâíêáëÅÜÉ=

ÖÉêÉÉÇëÅÜ~é=ã~Ö=~ääÉÉå=ïçêÇÉå=ÖÉÄêìáâí

Ó îçäÖÉåë=ÇÉ=ÄÉëíÉããáåÖI

Ó áå=ÉÉå=îÉáäáÖÜÉáÇëíÉÅÜåáëÅÜ=çéíáã~äÉ=

íçÉëí~åÇK

sÉêÜÉäé=ëíçêáåÖÉå=ÇáÉ=ÇÉ=îÉáäáÖÜÉáÇ=áå=ÖÉî~~ê=

ÄêÉåÖÉå=çåãáÇÇÉääáàâK

Gebruik volgens bestemming

De renovatieschuurmachine LDC 1709 FR/

LD 1709 FR is bestemd

– voor professioneel gebruik in de industrie

en door de vakman,

– voor het droog schuren en gladmaken

van beton, stucwerk, vloeren, zandsteen,

chamotte en asfalt,

– voor het verwijderen van verflagen

en lijmresten van beton of vloeren,

– voor toepassing met diamantgereed-

schappen die door FLEX voor deze machine

worden aangeboden en die zijn goedge-

keurd voor een toerental van minstens

10.000 o.p.m.

Het gebruik van doorslijp-, afbraam-, lamellen-

schijven of draadborstels is niet toegestaan.

Bij gebruik van de renovatieschuurmachine

LDC 1709 FR/LD 1709 FR moet een stofzuiger

van klasse M worden aangesloten.

LDC 1709 FR/LD 1709 FR

Veiligheidsvoorschriften

t^^op`ertfkd>

iÉÉë=~ääÉ=îÉáäáÖÜÉáÇëîççêëÅÜêáÑíÉå=Éå=

~~åïáàòáåÖÉåK=

^äë=ÇÉ=îÉáäáÖÜÉáÇëîççêëÅÜêáÑíÉå=

Éå=~~åïáàòáåÖÉå=åáÉí=áå=~ÅÜí=ïçêÇÉå=ÖÉåçãÉåI=

â~å=Çáí=ÉÉå=ÉäÉâíêáëÅÜÉ=ëÅÜçâI=Äê~åÇ=

ÉåLçÑ=ÉêåëíáÖ=äÉíëÉä=íçí=ÖÉîçäÖ=ÜÉÄÄÉå

_Éï~~ê ~ääÉ=îÉáäáÖÜÉáÇëîççêëÅÜêáÑíÉå=

Éå ~~åïáàòáåÖÉå=îççê=ÇÉ=íçÉâçãëíK



Dit elektrische gereedschap moet

worden gebruikt als schuurmachine.

Neem alle veiligheidsvoorschriften,

aanwijzingen, afbeeldingen en gegevens

die u bij het gereedschap ontvangt in

acht.

Als u de volgende aanwijzingen niet in acht

neemt, kunnen een elektrische schok,

brand en/of ernstig letsel het gevolg zijn.



Dit elektrische gereedschap is niet

geschikt voor schuurwerkzaamheden

met schuurpapier, werkzaamheden

met draadborstels, polijst- en

doorslijpwerkzaamheden.

Toepassingen waarvoor het elektrische

gereedschap niet is voorzien, kunnen gevaren

en verwondingen veroorzaken.



Gebruik uitsluitend toebehoren dat door

de fabrikant speciaal voor dit elektrische

gereedschap is voorzien en geadviseerd.

Het feit dat u het toebehoren aan het

elektrische gereedschap kunt bevestigen,

waarborgt nog geen veilig gebruik.



Het toegestane toerental van het

inzetgereedschap moet minstens even

hoog zijn als het maximale toerental dat

op het elektrische gereedschap vermeld

staat.

Toebehoren dat sneller draait dan toege-

staan, kan onherstelbaar beschadigd worden

en wegvliegen.



De buitendiameter en de dikte van het

inzetgereedschap moeten overeen-

komen met de maatgegevens van het

elektrische gereedschap.

Inzetgereedschappen met onjuiste

afmetingen kunnen niet voldoende

afgeschermd of gecontroleerd worden.



Schuurschijven, steunschijven en ander

toebehoren moeten nauwkeurig op de

uitgaande as van het elektrische

gereedschap passen.

Inzetgereedschappen die niet nauwkeurig

op de uitgaande as van het elektrische

gereedschap passen, draaien ongelijkmatig,

trillen sterk en kunnen tot het verlies van de

controle leiden.



Gebruik geen beschadigde inzetgereed-

schappen. Controleer voor het gebruik

altijd inzetgereedschappen op afsplin-

teringen en scheuren, steunschijven op

scheuren, slijtage en ernstige gebruiks-

sporen. Als het elektrische gereedschap

of het inzetgereedschap valt, dient u te

controleren of het beschadigd is, of

gebruik een onbeschadigd inzetgereed-

schap. Als u het inzetgereedschap hebt

gecontroleerd en ingezet, laat u de

machine een minuut lang met het maxi-

male toerental lopen. Daarbij dient u en

dienen andere personen uit de buurt van

het ronddraaiende inzetgereedschap te

blijven

Beschadigde inzetgereedschappen breken

meestal gedurende deze testtijd.



Draag persoonlijke beschermende

uitrusting. Gebruik afhankelijk van de

toepassing een volledige gezichts-

bescherming, oogbescherming of veilig-

heidsbril. Draag indien van toepassing

een stofmasker, een gehoorbescher-

ming, werkhandschoenen of een speciaal

schort dat kleine slijp- en metaaldeeltjes

tegenhoudt.

Uw ogen moeten worden beschermd tegen

wegvliegende deeltjes die bij verschillende

toepassingen ontstaan. Een stof- of adem-

masker moet het stof filteren dat bij de

toepassing ontstaat. Als u lang wordt bloot-

gesteld aan luid lawaai, kan uw gehoor

worden beschadigd.

LDC 1709 FR/LD 1709 FR



Let erop dat andere personen zich op een

veilige afstand bevinden van de plaats

waar u werkt. Iedereen die de werkom-

geving betreedt, moet persoonlijke

beschermende uitrusting dragen.

Brokstukken van het werkstuk of gebroken

inzetgereedschappen kunnen wegvliegen en

verwondingen veroorzaken, ook buiten de

directe werkomgeving.



Houd het gereedschap alleen aan de

geïsoleerde greepvlakken vast als

u werkzaamheden uitvoert waarbij het

inzetgereedschap verborgen stroom-

leidingen of de eigen stroomkabel kan

raken.

Contact met een onder spanning staande

leiding kan ook metalen delen van het

gereedschap onder spanning zetten en

tot een elektrische schok leiden.



Houd de stroomkabel uit de buurt

van draaiende inzetgereedschappen.

Als u de controle over het gereedschap

verliest, kan de stroomkabel worden door-

gesneden of meegenomen en uw hand of

arm kan in het ronddraaiende inzetgereed-

schap terechtkomen.



Leg het elektrische gereedschap nooit

neer voordat het inzetgereedschap

volledig tot stilstand is gekomen.

Het draaiende inzetgereedschap kan in

contact komen met het oppervlak, waardoor

u de controle over het elektrische gereed-

schap kunt verliezen.



Laat het elektrische gereedschap

niet lopen terwijl u het draagt.

Uw kleding kan door toevallig contact met

het draaiende inzetgereedschap worden

meegenomen en het inzetgereedschap

kan zich in uw lichaam boren.



Reinig regelmatig de ventilatieopeningen

van het elektrische gereedschap.

De motorventilator trekt stof in het huis

en een sterke ophoping van metaalstof

kan elektrische gevaren veroorzaken.



Gebruik het elektrische gereedschap niet

in de buurt van brandbare materialen.

Vonken kunnen deze materialen ontsteken.



Gebruik geen inzetgereedschappen

waarvoor vloeibare koelmiddelen vereist

zijn.

Het gebruik van water of andere vloeibare

koelmiddelen kan tot een elektrische schok

leiden.

Bijzondere veiligheidsvoorschriften

voor schuurwerkzaamheden:



Gebruik uitsluitend het voor het elek-

trische gereedschap toegestane schuur-

toebehoren en de voor dit schuurtoebe-

horen voorziene beschermkap.

Schuurtoebehoren dat niet voor het elek-

trische gereedschap is voorzien, kan niet

voldoende worden afgeschermd en is niet

veilig.



De beschermkap moet stevig op het

elektrische gereedschap zijn aange-

bracht en zodanig zijn ingesteld dat een

maximum aan veiligheid wordt bereikt.

Dat wil zeggen dat het kleinst mogelijke

deel van het schuurgereedschap open

naar de bediener wijst.

De beschermkap moet de bediener

beschermen tegen brokstukken en toevallig

contact met het schuurgereedschap.



Schuurtoebehoren mag alleen worden

gebruikt voor de geadviseerde toe-

passingsmogelijkheden.

Bijvoorbeeld: schuur nooit met het zijvlak

van een diamantschuurschijf.

Diamantschuurschijven zijn bestemd voor

materiaalafname met de onderzijde van de

schuurschijf. Een zijwaartse krachtinwerking

op dit schuurtoebehoren kan het toebehoren

breken.



Gebruik altijd onbeschadigde span-

flenzen in de juiste maat en vorm voor

het door u gekozen inzetgereedschap.

Geschikte flenzen steunen de inzetgereed-

schappen en verminderen zo het gevaar

van een breuk.



Gebruik geen versleten inzetgereed-

schappen van grotere elektrische

gereedschappen.

Inzetgereedschappen voor grotere elek-

trische gereedschappen zijn niet gecon-

strueerd voor de hogere toerentallen van

kleinere elektrische gereedschappen en

kunnen breken.

LDC 1709 FR/LD 1709 FR

Terugslag en bijbehorende

veiligheidsvoorschriften

Terugslag is de plotselinge reactie als gevolg

van een vasthakend of geblokkeerd draaiend

inzetgereedschap, zoals een slijpschijf,

schuurschijf, steunschijf, draadborstel, enz.

Vasthaken of blokkeren leidt tot een abrupte

stop van het ronddraaiende inzetgereedschap.

Daardoor wordt een ongecontroleerd elektrisch

gereedschap tegen de draairichting van het

inzetgereedschap versneld op de plaats van

de blokkering.

Als bijvoorbeeld een slijpschijf in het werkstuk

vasthaakt of blokkeert, kan de rand van de

slijpschijf die in het werkstuk invalt, zich

vastgrijpen. Daardoor kan de slijpschijf

uitbreken of een terugslag veroorzaken.

De slijpschijf beweegt zich vervolgens naar de

bediener toe of van de bediener weg, afhankelijk

van de draairichting van de schijf op de plaats

van de blokkering. Hierbij kunnen slijpschijven

ook breken.

Een terugslag is het gevolg van verkeerd

of onjuist gebruik van het elektrische gereed-

schap. Terugslag kan worden voorkomen

door geschikte voorzorgsmaatregelen,

zoals hieronder beschreven.



Houd het elektrische gereedschap goed

vast en breng uw lichaam en uw armen

in een positie waarin u de terugslag-

krachten kunt opvangen. Gebruik altijd

de extra handgreep, indien aanwezig,

om de grootst mogelijke controle te

hebben over terugslagkrachten of

reactiemomenten bij het op toeren

komen.

De bediener kan door geschikte voorzorgs-

maatregelen de terugslag- en reactiekrachten

beheersen.



Breng uw hand nooit in de buurt van

draaiende inzetgereedschappen.

Het inzetgereedschap kan bij de terugslag

over uw hand bewegen.



Mijd met uw lichaam het gebied

waarheen het elektrische gereedschap

bij een terugslag wordt bewogen.

De terugslag drijft het elektrische gereed-

schap in de richting die tegengesteld is aan

de beweging van de slijpschijf op de plaats

van de blokkering.



Werk bijzonder voorzichtig in de buurt

van hoeken, scherpe randen, enz.

Voorkom dat inzetgereedschappen

van het werkstuk terugstoten en vast-

klemmen.

Het ronddraaiende inzetgereedschap neigt

er toe, zich vast te klemmen bij hoeken,

scherpe randen of wanneer het terugspringt.

Dit veroorzaakt een controleverlies of

terugslag.



Gebruik geen kettingblad of getand

zaagblad.

Zulke inzetgereedschappen veroorzaken

vaak een terugslag of het verlies van de

controle over het elektrische gereedschap.

Overige veiligheidsvoorschriften

Gebruik alleen een verlengkabel die voor

gebruik buitenshuis is goedgekeurd.

Het afschuren van loodverf wordt afgeraden.

Het verwijderen van loodverf mag alleen

door een vakman gebeuren.

Bewerk geen materialen waarbij voor de

gezondheid gevaarlijke stoffen (zoals asbest)

vrijkomen. Tref veiligheidsmaatregelen

wanneer er stoffen kunnen ontstaan die

schadelijk voor de gezondheid, brandbaar

of explosief zijn. Draag stofmasker!

Gebruik een afzuiginstallatie.

dbs^^o=sllo=j^qbof¦ib=

p`e^ab>

De netspanning en de op het typeplaatje

vermelde spanningsgegevens moeten

overeenkomen.

LDC 1709 FR/LD 1709 FR

Geluid en trillingen

De geluids- en trillingswaarden zijn vastgesteld

volgens EN 60745.

Het A-gewaardeerde geluidsniveau van het

gereedschap bedraagt kenmerkend:

– Geluidsdrukniveau: 87,3 dB(A);

– Geluidsvermogenniveau: 98,3 dB(A);

– Onzekerheid: K = 3 dB.

Totale trillingswaarde (bij het schuren van

betonoppervlakken):

– Emissiewaarde: ah=7,4m/s

– Onzekerheid: K = 1,9 m/s2

t^^op`ertfkd>

aÉ=~~åÖÉÖÉîÉå=ãÉÉíï~~êÇÉå=ÖÉäÇÉå=îççê=

åáÉìïÉ=ÖÉêÉÉÇëÅÜ~ééÉåK=_áà=Ç~ÖÉäáàâë=ÖÉÄêìáâ=

îÉê~åÇÉêÉå=ÖÉäìáÇëJ=Éå=íêáääáåÖëï~~êÇÉåK

ibq=lm

Het is deze instructies vermelde trillingsniveau

is gemeten volgens de meetmethode zoals

beschreven in de norm EN 60745 en kan

worden gebruikt voor de onderlinge vergelijking

van elektrische gereedschappen. Het is ook

geschikt voor een voorlopige inschatting van

de trillingsbelasting.

Het vermelde trillingsniveau geldt voor de

voornaamste toepassingen van het elektrische

gereedschap.

Indien het elektrische gereedschap wordt

gebruikt voor andere toepassingen, met

afwijkende inzetgereedschappen of zonder

voldoende onderhoud, kan het trillingsniveau

afwijken. Dit kan de trillingsbelasting over het

gehele arbeidstijdvak duidelijk verhogen.

Voor een nauwkeurige schatting van de trillings-

belasting moet ook rekening worden gehouden

met de tijd waarin het gereedschap uitge-

schakeld is, of waarin het gereedschap wel

loopt, maar niet werkelijk wordt gebruikt.

Dit kan de trillingsbelasting over het gehele

arbeidstijdvak duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter

bescherming van de bediener tegen het effect

van trillingen vast, zoals: onderhoud van

elektrische gereedschap en inzetgereed-

schappen, warm houden van de handen,

organisatie van de arbeidsprocessen.

sllowf`eqfd>

aê~~Ö=ÉÉå=ÖÉÜççêÄÉëÅÜÉêãáåÖ=Äáà=ÉÉå=

ÖÉäìáÇëÇêìâ=î~å=ãÉÉê=Ç~å=UR=Ç_E^FK

Technische gegevens

Machinetype LDC 1709 FR/LD 1709 FR

Netspanning V/Hz 230/50

Isolatieklasse / II

Opgenomen vermogen W 1400

Afgegeven vermogen W 950

Toerental o.p.m. 10.000

Gereedschapopname M14

Max. schijfdiameter mm 125

Gewicht (zonder aansluitkabel) kg 2,9

LDC 1709 FR/LD 1709 FR

In één oogopslag

1 Uitgaande as met schroefdraadflens

aSpanflens

bSpanmoer

2 Draaibaar randsegment

3 Beschermkap met borstelkrans

4 Aansluitstuk voor afzuiging

5 Machinekop

Met luchtafvoeropening

en draairichtingpijl.

6 Blokkering van de uitgaande as

Voor het vastzetten van de uitgaande

as bij het wisselen van

inzetgereedschap.

7 Extra handgreep met greephouder

8 Schakelaar

Voor in- en uitschakelen.

Met vergrendelingsstand voor continu

gebruik.

9 Slanghouder

10 Aansluitkabel 4,0 m met netstekker

11 Typeplaatje

12 Tegenhoudsleutel

13 Beugelgreep

14 Beschermkap met rubber afzuigring

LDC 1709 FR/LD 1709 FR

Gebruiksaanwijzing

Voor de ingebruikneming

Pak het elektrische gereedschap uit en

controleer of het volledig geleverd is en geen

transportschade heeft.

Extra handgreep bevestigen

of vervangen

t^^op`ertfkd>

qêÉâ=~äíáàÇ=îμμê=ïÉêâò~~ãÜÉÇÉå=~~å=ÜÉí=

ÉäÉâíêáëÅÜÉ=ÖÉêÉÉÇëÅÜ~é=ÇÉ=ëíÉââÉê=ìáí=ÜÉí=

ëíçéÅçåí~ÅíK

eÉí=ÖÉÄêìáâ=î~å=ÜÉí=ÉäÉâíêáëÅÜÉ=ÖÉêÉÉÇëÅÜ~é=

òçåÇÉê=ÖÉãçåíÉÉêÇÉ=Éñíê~=Ü~åÇÖêÉÉé=áë=åáÉí=

íçÉÖÉëí~~åK

LDC 1709 FR:

Twee schroeven (SW 13) losdraaien

en verwijderen.

Greephouder over de voorzijde van

de machine schuiven (1.).

Voor werkzaamheden zonder vermoeidheid

en voor een stabiele geleiding van het

elektrische gereedschap monteert u de

greephouder als volgt:

– voor rechtshandigen:

schroefdraadinzetstuk rechts

– voor linkshandigen:

schroefdraadinzetstuk links

Twee schroeven inzetten en vastdraaien (2.).

LD 1709 FR:

Twee schroeven (SW 13) losdraaien

en verwijderen.

Beugelgreep over de voorzijde van

de machine schuiven (1.).

Twee schroeven inzetten en vastdraaien (2.).

Schuurtoebehoren inzetten

en wisselen

t^^op`ertfkd>

qêÉâ=~äíáàÇ=îμμê=ïÉêâò~~ãÜÉÇÉå=~~å=ÜÉí=

ÉäÉâíêáëÅÜÉ=ÖÉêÉÉÇëÅÜ~é=ÇÉ=ëíÉââÉê=ìáí=ÜÉí=

ëíçéÅçåí~ÅíK

Druk op de blokkering van de uitgaande

as en houd deze ingedrukt (1.).

Draai met de vasthoudsleutel de spanmoer

tegen de wijzers van de klok in los van de

uitgaande as en verwijder de spanmoer (2.).

Diamantschuurschijf (A) correct plaatsen.

LDC 1709 FR/LD 1709 FR

Draai de spamoer (B) met de kraag naar

boven op de uitgaande as.

Druk op de blokkering van de uitgaande

as en houd deze ingedrukt.

Draai de spanmoer met de vasthoudsleutel

vast.

LDC 1709 FR:

Stand van de beschermkap controleren:

De borstelkrans moet ca. 0–1 mm over

de rand van de schuurschijf uitsteken.

Indien nodig corrigeren (zie „Verstel de

beschermkap (LDC 1709 FR)”).

Steek de stekker in de contactdoos.

Schakel het elektrische gereedschap

in (zonder vastklikken) en laat het ca.

30 seconden lopen. Controleer de machine

op onbalans en trillingen.

Schakel het elektrische gereedschap uit.

Elektrisch gereedschap in-

en uitschakelen

Gebruik voor korte duur zonder

vergrendeling:

Duw de schakelaar naar voren en houd

deze vast.

Als u de machine wilt uitschakelen, laat u de

schakelaar los.

Continu gebruik met vergrendeling:

sllowf`eqfd>

k~=ÉÉå=ëíêççãìáíî~ä=ÄÉÖáåí=ÜÉí=áåÖÉëÅÜ~âÉäÇÉ=

ÉäÉâíêáëÅÜÉ=ÖÉêÉÉÇëÅÜ~é=ïÉÉê=íÉ=äçéÉåK

Duw de schakelaar naar voren en vergrendel

vervolgens de schakelaar door deze

vooraan in te drukken.

LDC 1709 FR/LD 1709 FR

7. Verhoog de druk om de schuurschijf met

het werkoppervlak in aanraking te brengen.

Draai de renovatieschuurmachine daarom

met overlappende bewegingen.

8. LDC 1709 FR:

Voor het schuren in hoeken:

– Schakel de machine uit en wacht tot

het schuurgereedschap stilstaat.

– Zwenkbaar randsegment uittrekken

en naar links zwenken.

– Schakel de machine weer in.

9. Na de werkzaamheden het elektrische

gereedschap uitschakelen en de stekker

uit het stopcontact trekken.

Borstelkrans (LDC 1709 FR)

De beschermkap is voorzien van een borstel-

krans. Deze krans heeft twee functies:

– Aangezien de borstelkrans over het opper-

vlak van de schuurschijf heen steekt, komt

deze eerst met het werkoppervlak in aan-

raking. Daardoor wordt de schuurschijf

parallel aan het werkoppervlak gebracht

voordat het schuurmiddel met het

werkoppervlak in aanraking komt.

Zo voorkomt u een sikkelvormige uitdieping

door de rand van de schuurschijf.

– De krans houdt het stof tegen totdat het

door de stofzuiger wordt opgezogen.

Als de borstelkrans beschadigd wordt of

overmatige slijtage vertoont, moet deze

worden vervangen. Een inzetborstelset

(bestelnr. 348.422) is bij elk FLEX-klanten-

servicecentrum verkrijgbaar.

Rubber afzuigring (LD 1709 FR)

Als de rubber afzuigring beschadigd wordt

of overmatige slijtage vertoont, moet deze

worden vervangen.

Deze is onder bestelnummer 257.246 bij elk

FLEX-klantenservicecentrum verkrijgbaar.

Onderhoud en verzorging

t^^op`ertfkd>

qêÉâ=~äíáàÇ=îμμê=ïÉêâò~~ãÜÉÇÉå=~~å=ÜÉí=

ÉäÉâíêáëÅÜÉ=ÖÉêÉÉÇëÅÜ~é=ÇÉ=ëíÉââÉê=ìáí=ÜÉí=

ëíçéÅçåí~ÅíK=

Reiniging

t^^op`ertfkd>

dÉÄêìáâ ÖÉÉå=ï~íÉê=çÑ=îäçÉáÄ~êÉ=

êÉáåáÖáåÖëãáÇÇÉäÉåK

Blaas de binnenzijde van het machinehuis

met de motor regelmatig met droge

perslucht door.

Beschermkap en zwenkbaar randsegment

met droge perslucht reinigen.

LDC 1709 FR/LD 1709 FR

Reparaties

Laat reparaties uitsluitend uitvoeren door een

door de fabrikant erkende klantenservice.

ibq=lm

aê~~á=ÇÉ=ëÅÜêçÉîÉå=î~å=ÜÉí=ãçíçêÜìáë=íáàÇÉåë=

ÇÉ=Ö~ê~åíáÉéÉêáçÇÉ=åáÉí=äçëK=^åÇÉêë=îÉêî~ääÉå=

ÇÉ=Ö~ê~åíáÉîÉêéäáÅÜíáåÖÉå=î~å=ÇÉ=Ñ~Äêáâ~åíK

Vervangingsonderdelen

en toebehoren

Zie voor overig toebehoren, in het bijzonder

inzetgereedschappen, de catalogi van de

fabrikant.

Afvoeren van verpakking

en machine

t^^op`ertfkd>

j~~â=ÉÉå=îÉêëäÉíÉå=ã~ÅÜáåÉ=çåÄêìáâÄ~~ê=

Çççê=ÜÉí=åÉíëåçÉê=íÉ=îÉêïáàÇÉêÉåK

Alleen voor EU-landen

Gooi elektrische gereedschappen

niet bij het huisvuil.

Volgens de Europese richtlijn 2002/96/EG

betreffende afgedankte elektrische en

elektronische apparatuur en de omzetting

van de richtlijn in nationaal recht moeten

versleten elektrische gereedschappen apart

worden ingezameld en op een voor het milieu

verantwoorde wijze opnieuw worden

gebruikt.

ibq=lm

sê~~Ö=ìï=î~âÜ~åÇÉä=å~~ê=ÇÉ=ãçÖÉäáàâÜÉÇÉå=

çã=ìï=çìÇÉ=ÖÉêÉÉÇëÅÜ~é=~Ñ=ÖÉîÉåK

-Conformiteit

Wij verklaren als alleen verantwoordelijke dat

dit product voldoet aan de volgende normen

en normatieve documenten:

EN 60745 volgens de bepalingen van

de richtlijnen 2004/108/EG, 2006/42/EG.

Verantwoordelijk voor technische documentatie:

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

11.01.2010

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Garantie

Bij aankoop van een nieuwe machine biedt

FLEX twee jaar fabrieksgarantie vanaf de datum

waarop de machine aan de eindverbruiker

wordt verkocht. De garantie heeft alleen

betrekking op gebreken die zijn terug te voeren

op materiaal- en/of fabricagefouten en op het

niet nakomen van de toezegging van bepaalde

eigenschappen.

Bij een garantieclaim moet het oorspronkelijke

aankoopbewijs met de verkoopdatum worden

bijgevoegd. Garantie-reparaties mogen

uitsluiten worden uitgevoerd door werkplaatsen

of service-stations die door FLEX zijn erkend.

Er bestaat alleen recht op garantie bij gebruik

volgens bestemming.

Van de garantie uitgesloten zijn in het bijzonder

slijtage als gevolg van normaal gebruik, schade

door onjuist gebruik van de machine, geheel

of gedeeltelijk gedemonteerd ingeleverde

machines, schade door overbelasting van de

machine of het gebruik van niettoegestane,

Oliver SchneiderEckhard Rühle

Manager Research &

Development (R & D)

Manager Quality

Department (QD)

LDC 1709 FR/LD 1709 FR

defecte of verkeerde toegepaste inzetgereed-

schappen.

Schade die door de machine aan

inzetgereedschappen of werkstuk wordt

veroorzaakt, gebruik van geweld, gevolg-

schade die kan worden teruggevoerd op

ondeskundig of onvoldoende onderhoud

door de klant of derden, beschadigingen door

externe inwerking of inwerking van voorwerpen,

zoals zand of stenen, alsmede schade door het

niet in acht nemen van de gebruiksaanwijzing,

bijvoorbeeld aansluiting aan een verkeerde

netspanning of stroomsoort.

Garantieclaims ten aanzien van

inzetgereedschappen en toebehoren zijn

alleen mogelijk als deze worden gebruikt

met machines waarbij een dergelijk gebruik

is voorzien of toegestaan.

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn niet

aansprakelijk voor schade en verloren winst

door onderbreking van de werkzaamheden die

door het product of het niet-mogelijke gebruik

van het product zijn veroorzaakt.

De fabrikant en zijn vertegenwoordiger zijn niet

aansprakelijk voor schade die door onjuist

gebruik of in combinatie met producten van

andere fabrikanten is veroorzaakt.

LDC 1709 FR/LD 1709 FR

Indhold

For Deres egen sikkerheds skyld . . . . . . 82

Støj og vibration . . . . . . . . . . . . . . . . . . . 86

Tekniske data . . . . . . . . . . . . . . . . . . . . . 86

Oversigt . . . . . . . . . . . . . . . . . . . . . . . . . 87

Brugsanvisning . . . . . . . . . . . . . . . . . . . . 88

Vedligeholdelse og eftersyn . . . . . . . . . . 91

Bortskaffelseshenvisninger . . . . . . . . . . . 92

-Overensstemmelse . . . . . . . . . . . . . . 92

Garanti . . . . . . . . . . . . . . . . . . . . . . . . . . 92

Anvendte symboler

^as^opbi>

_ÉíÉÖåÉê=Éå=ìãáÇÇÉäÄ~ê=íêìÉåÇÉ=Ñ~êÉK=

sÉÇ íáäëáÇÉë‹ííÉäëÉ=~Ñ=ÜÉåîáëåáåÖÉå=çéëí™ê=

ÇÉê=äáîëÑ~êÉ=ÉääÉê=Ñ~êÉ=Ñçê=~äîçêäáÖ=íáäëâ~ÇÉâçãëíK

clopfdqfd>

_ÉíÉÖåÉê=Éå=ãìäáÖ=Ñ~êäáÖ=ëáíì~íáçåK=

sÉÇ íáäëáÇÉë‹ííÉäëÉ=~Ñ=ÜÉåîáëåáåÖÉå=Éê=ÇÉê=Ñ~êÉ=

Ñçê=íáäëâ~ÇÉâçãëíI=ÉääÉê=ÇÉê=â~å=çéëí™=ã~íÉêáÉääÉ=

ëâ~ÇÉêK

_bjÃoh

_ÉíÉÖåÉê=~åîÉåÇÉäëÉëíáéë=çÖ=îáÖíáÖÉ=

áåÑçêã~íáçåÉêK

Symboler på maskinen

i‹ë=ÄÉíàÉåáåÖëîÉàäÉÇåáåÖÉåI=

áåÇÉå=ã~ëâáåÉå=í~ÖÉë=á=ÄêìÖ>

_Éåóí=›àÉåî‹êå>

eÉåîáëåáåÖ=çã=Äçêíëâ~ÑÑÉäëÉ=

~Ñ ÇÉå=ìÇíàÉåíÉ=ã~ëâáåÉ=

EëÉ=ëáÇÉ=VOF>

For Deres egen sikkerheds

skyld

^as^opbi>

i‹ë=ÄÉíàÉåáåÖëîÉàäÉÇåáåÖÉå=áåÇÉå=Éäî‹êâí›àÉí=

í~ÖÉë=á=ÄêìÖ=çÖ=Ñ›äÖW

Ó ÄÉíàÉåáåÖëîÉàäÉÇåáåÖÉåI

ÓłdÉåÉêÉääÉ=ëáââÉêÜÉÇë~åîáëåáåÖÉê“=

Ñçê Ü™åÇíÉêáåÖ=~Ñ=Éäî‹êâí›àÉê=á îÉÇä~ÖíÉ=

Ü‹ÑíÉ=EëâêáÑíJåêKW PNRKVNRFI

Ó ÇÉ=Ñçê=~åîÉåÇÉäëÉëëíÉÇÉí=Ö‹äÇÉåÇÉ=êÉÖäÉê=

çÖ=ÑçêëâêáÑíÉê=îÉÇê›êÉåÇÉ=ÑçêÉÄóÖÖÉäëÉ=

~Ñ ìäóââÉêK

aÉííÉ=Éäî‹êâí›à=Éê=âçåëíêìÉêÉí=á=ÜÉåÜçäÇ=

íáä ~âíìÉäí=íÉâåáëâ=åáîÉ~ì=çÖ=~åÉêâÉåÇíÉ=

ëáââÉêÜÉÇëíÉâåáëâÉ=êÉÖäÉêK=^ääáÖÉîÉä=â~å=ÇÉê=îÉÇ=

ÄêìÖ=~Ñ=ã~ëâáåÉå=çéëí™=Ñ~êÉ=Ñçê=ÄêìÖÉêë=ÉääÉê=

íêÉÇàÉã~åÇë=äáî=çÖ=äÉããÉêI=ã~ëâáåÉå=â~å=

ÄÉëâ~ÇáÖÉëI=çÖ=ÇÉê=â~å=çéëí™=ã~íÉêáÉääÉ=

ëâ~ÇÉêK=bäî‹êâí›àÉí=ã™=âìå=ÄÉåóííÉë

Ó íáä=ÇÉí=ÇÉêíáä=ÄÉêÉÖåÉÇÉ=Ñçêã™äI

Ó á=ëáââÉêÜÉÇëíÉâåáëâ=âçêêÉâí=íáäëí~åÇK

cÉàäI=ÇÉê=Ü~ê=åÉÖ~íáî=áåÇÑäóÇÉäëÉ=é™=

ëáââÉêÜÉÇÉåI=ëâ~ä=~ÑÜà‹äéÉë=çãÖ™ÉåÇÉK

Bestemmelsesmæssig brug

Saneringssliber LDC 1709 FR/LD 1709 FR

er beregnet til

– erhvervsmæssig brug inden for industri

og håndværk,

– tørslibning og glatning af beton, puds,

støbte gulve, sandsten, chamotte og asfalt,

– slibning af malede belægninger og

klæberester på beton eller støbte gulve,

– brug med diamantværktøjer, der tilbydes

af FLEX til denne maskine og som er

godkendt til et omdrejningstal på min.

10.000 omdr./min.

Brug af kap-, skrub-, vifteslibeskiver eller

stålbørster er ikke tilladt.

Ved brug af saneringssliber LDC 1709 FR/

LD 1709 FR skal der tilsluttes en støvsuger

iklasseM.

LDC 1709 FR/LD 1709 FR

Sikkerhedsinstrukser

^as^opbi>

i‹ë=îÉåäáÖëí=~ääÉ=ëáââÉêÜÉÇëÜÉåîáëåáåÖÉê=

çÖ=~åîáëåáåÖÉêK=

sÉÇ=íáäëáÇÉë‹ííÉäëÉ=~Ñ=ëáââÉêJ

ÜÉÇëÜÉåîáëåáåÖÉêåÉ=çÖ=~åîáëåáåÖÉêåÉ=â~å=ÇÉí=

ãÉÇÑ›êÉ=ÉäÉâíêáëâÉ=ëí›ÇI=Äê~åÇ=çÖLÉääÉê=~äîçêäáÖÉ=

âî‹ëíÉäëÉê

K=léÄÉî~ê=îÉåäáÖëí=ëáââÉêÜÉÇëJ

ÜÉåîáëåáåÖÉêåÉ=çÖ=áåëíêìâëÉêåÉ=~Ñ=ÜÉåëóå=

íáä=ëÉåÉêÉ=ÄêìÖK



Dette elværktøj skal anvendes til slibning.

Følg alle sikkerhedshenvisninger,

anvisninger, illustrationer og data,

der følger med maskinen.

Hvis efterfølgende anvisninger tilsidesættes,

kan det medføre elektriske stød, brand og/

eller alvorlige kvæstelser.



Dette elværktøj er ikke egnet til sand-

papirslibning, arbejder med trådbørster,

polering og gennemskæring.

Hvis elværktøjet anvendes til andre formål,

end det er beregnet til, kan personer

udsættes for fare og kvæstes.



Der må ikke anvendes tilbehør, der ikke

specielt er beregnet og anbefalet af

fabrikanten til dette elværktøj.

Selv om tilbehøret kan fastgøres på

elværktøjet, er det ikke en garanti for en sikker

brug.



Det tilladte omdrejningstal af indsats-

værktøjet skal være mindst lige så højt

som det på elværktøjet angivne

maksimale omdrejningstal.

Tilbehør med et ulovligt højt omdrejningstal

kan brække og kastes rundt.



Det anvendte indsatsværktøjs

yderdiameter og tykkelse skal svare

til målangivelserne for elværktøjet.

Forkert dimensionerede værktøjer kan ikke

afskærmes tilstrækkeligt eller kontrolleres.



Slibeskiver, slibetallerkner eller andet

tilbehør skal passe nøjagtigt på

elværktøjets slibespindel.

Indsatsværktøjer, der ikke passer nøjagtigt

på elværktøjets slibespindel, drejer ujævnt,

vibrerer kraftigt, og det kan medføre, at man

mister kontrollen over dem.



Beskadigede indsatsværktøjer må ikke

anvendes. Kontrollér indsatsværktøjerne

hver gang inden brug for afsplintninger

eller revner, slibetallerknen for revner,

slid eller stærkt slid. Hvis elværktøjet er

faldet på gulvet, kontrolleres, om det

er beskadiget. I så tilfælde skal der

anvendes et ubeskadiget indsatsværktøj.

Når indsatsværktøjet er kontrolleret og

sat på plads, skal du holde dig selv og

andre personer, der befinder sig i nær-

heden, uden for det niveau, hvor indsats-

værktøjet roterer. Lad maskinen køre et

minut med maks. omdrejningstal.

Beskadiget indsatsværktøj brækker for det

meste i løbet af denne testtid.



Bær personligt beskyttelsesudstyr.

Benyt helmaske til ansigtet, øjenværn

eller beskyttelsesbriller, afhængigt af

det udførte arbejde. Benyt afhængigt

af arbejdets art støvmaske, høreværn,

beskyttelseshandsker eller special-

forklæde, der beskytter mod små slibe-

og materialepartikler.

Øjnene skal beskyttes mod fremmedlegemer,

der kastes rundt og som opstår i forbindelse

med forskelligt arbejde. Støv- eller

åndedrætsmasken skal filtrere det støv, der

opstår under arbejdet. Udsættes du for kraftig

støj i længere tid, kan du lide høretab.

LDC 1709 FR/LD 1709 FR



Sørg for tilstrækkelig afstand til andre

personer under arbejdet. Enhver, der

betræder arbejdsområdet, skal bruge

personligt beskyttelsesudstyr.

Brudstykker af arbejdsemnet eller brækket

indsatsværktøj kan blive kastet rundt og

medføre kvæstelser, også uden for selve

arbejdsområdet.



Tag fat i det isolerede håndtag, når der

arbejdes på steder, hvor indsatsværktøjet

vil kunne ramme skjulte strømledninger

eller maskinens egen ledning.

Kontakt med en spændingsførende ledning

kan også sætte metaldele på maskinen under

spænding og medføre elektriske stød.



Hold ledningen borte fra roterende

indsatsværktøj.

Mister du kontrollen over maskinen, kan

netkablet skæres over eller rammes, og din

hånd eller arm kan trækkes ind i det roterende

indsatsværktøj.



Læg aldrig elværktøjet til side før det står

helt stille.

Det roterende indsatsværktøj kan komme

i kontakt med fralægningsfladen, hvorved

du kan miste kontrollen over elværktøjet.



Lad ikke elværktøjet køre, mens det

bæres.

Ved tilfældig kontakt med det roterende

indsatsværktøj kan dit tøj blive fanget og

trukket ind i det roterende indsatsværktøj,

hvorved indsatsværktøjet kan bore sig ind

idinkrop.



Ventilationsåbningerne på elværktøjet

skal rengøres med regelmæssige

mellemrum.

Motorblæseren trækker støv ind i huset,

og store mængder metalstøv kan være farligt

rent elektrisk.



Elværktøjet må ikke anvendes

i nærheden af brændbare materialer.

Gnister kan antænde disse materialer.



Der må ikke anvendes indsatsværktøjer,

der kræver flydende kølemidler.

Brug af vand eller andre flydende kølemidler

kan medføre, at der opstår elektriske stød.

Særlige sikkerhedsanvisninger

vedrørende slibning:



Der må kun anvendes slibelegemer,

der er godkendt til elværktøjet og

beskyttelseskapper, der er beregnet

til disse slibelegemer.

Slibelegemer, der ikke er beregnet til

elværktøjet, kan ikke afskærmes tilstrækkeligt

og er usikre.



Beskyttelseskappen skal være anbragt

sikkert på elværktøjet og være indstillet

på en sådan måde, at sikkerheden er

maksimal, hvilket vil sige, at den mindst

mulige del af slibeskiven skal pege hen

imod brugeren.

Beskyttelseskappen skal beskytte brugeren

mod brudstykker og tilfældig kontakt med

slibelegemet.



Slibelegemer må kun anvendes til de

anbefalede anvendelsesmuligheder.

For eksempel må der aldrig slibes med

sidefladen på en diamantslibetallerken.

Diamantslibetallerkner er beregnet til at fjerne

materiale med undersiden af slibetallerknen.

Udsættes disse slibetallerkner for sidevendt

kraftpåvirkning, kan de knække.



Anvend altid ubeskadigede spænde-

flanger i den rigtige størrelse og form

til det valgte indsatsværktøj.

Egnede flanger støtter indsatsværktøjerne

og reducerer derfor risikoen for, at de brister.



Anvend aldrig slidte indsatsværktøjer,

der passer til større elværktøjer.

Indsatsværktøjer til større elværktøjer er ikke

dimensioneret til mindre elværktøjers højere

omdrejningstal, og de kan brække.

LDC 1709 FR/LD 1709 FR

Tilbageslag og tilsvarende advarsler

Tilbageslag er en pludselig reaktion, som

skyldes, at et roterende indsatsværktøj, f.eks.

slibeskive, slibetallerken, trådbørste osv., har

sat sig fast eller blokerer. Fastsættelse eller

blokering medfører et pludseligt stop af det

roterende indsatsværktøj. Derved accelereres et

ukontrolleret elværktøj mod indsatsværktøjets

omdrejningsretning på blokeringsstedet.

Sidder f.eks. en slibeskive fast i et emne eller

blokerer i et emne, kan kanten på slibeskiven,

der dykker ned i emnet, blive siddende, hvorved

slibeskiven brækker af eller giver tilbageslag.

Slibeskiven bevæger sig hen imod eller bort

fra brugeren, afhængigt af skivens omdrejnings-

retning på blokeringsstedet. Derved kan

slibeskiver også brække.

Et tilbageslag skyldes forkert eller fejlbehæftet

brug af elværktøjet. Det kan forhindres ved at

træffe egnede forsigtighedsforanstaltninger,

der beskrives nedenfor.



Hold godt fast i elværktøjet og sørg for,

at både krop og arme befinder sig i en

position, der modvirker tilbageslags-

kræfterne. Anvend altid ekstrahåndtaget,

hvis et sådant findes, for at have så

meget kontrol som muligt over

tilbageslagskræfterne eller reaktions-

momenterne, når maskinen kører op

i hastighed.

Brugeren kan beherske tilbageslags- og

reaktionskræfterne ved at træffe egnede

sikkerhedsforanstaltninger.



Sørg for at hænderne aldrig kommer

i nærheden af det roterende

indsatsværktøj.

Indsatsværktøjet kan bevæge sig hen over

din hånd i forbindelse med et tilbageslag.



Udgå at kroppen befinder sig i det

område, hvor elværktøjet bevæger

sig i forbindelse med et tilbageslag.

Tilbageslaget driver elværktøjet i modsat

retning af slibeskivens bevægelse på

blokeringsstedet.



Vær særlig forsigtig ved arbejder

i områder som f.eks. hjørner,

skarpe kanter osv. Det skal forhindres,

at indsatsværktøjet slår tilbage fra emnet

og sætter sig fast.

Det roterende indsatsværktøj har tendens til

at sætte sig fast, når det anvendes i hjørner,

skarpe kanter, eller hvis det springer tilbage.

Dette medfører, at man mister kontrollen, eller

der opstår et tilbageslag.



Brug ikke kædesavklinger eller

fortandede savklinger.

Sådant indsatsværktøj bevirker ofte et

tilbageslag, eller at man mister kontrollen

over elværktøjet.

Andre sikkerhedsanvisninger

Der må kun anvendes forlængerledninger,

der er godkendte til udendørs brug.

Afslibning af blyfarver kan ikke anbefales.

Blyholdig maling bør udelukkende fjernes

af en fagmand.

Der må ikke bearbejdes materialer,

hvor sundhedsfarlige stoffer frigives

(f.eks. asbest). Der skal træffes

beskyttelsesforanstaltninger, hvis der kan

opstå sundhedsfarlige, brændbare eller

eksplosive stoffer.

Benyt støvbeskyttelsesmaske.

Brug udsugningsanlæg.

j^qbofbiib=ph^abo>

Netspændingen og spændingsangivelsen

på typeskiltet skal stemme overens.

LDC 1709 FR/LD 1709 FR

Støj og vibration

Støj- og svingningsværdierne er beregnet ifølge

EN 60745.

Det A-vurderede støjniveau for maskinen

er typisk:

– Lydtryksniveau: 87,3 dB(A);

– Lydeffektniveau: 98,3 dB(A);

– Usikkerhed: K = 3 dB.

Total svingningsværdi (ved slibning

af betonflader):

– Emissionsværdi: ah= 7,4m/s

– Usikkerhed: K = 1,9 m/s2

^as^opbi>

aÉ=~åÖáîåÉ=ã™äÉî‹êÇáÉê=Ö‹äÇÉê=âìå=Ñçê=åóÉ=

ã~ëâáåÉêK=pí›àJ=çÖ=ëîáåÖåáåÖëî‹êÇáÉêåÉ=

‹åÇêÉê=ëáÖ=îÉÇ=Ç~ÖäáÖ=ÄêìÖK

_bjÃoh

Det svingningsniveau, der er angivet i disse

instruktioner, er blevet målt i henhold til en

standardiseret måleproces i EN 60745 og

kan bruges til at sammenligne elværktøjerne.

Det egner sig også til en foreløbig vurdering

af svingningsbelastningen. Det angivne

svingningsniveau repræsenterer elværktøjets

hovedsagelige anvendelse.

Hvis elværktøjet dog benyttes til andre formål,

med afvigende arbejdsværktøjer eller det

vedligeholdes utilstrækkeligt, kan svingnings-

niveauet ændre sig. Dette kan øge sving-

ningsbelastningen i hele arbejdstidsrummet.

For nøjagtigt at kunne vurdere svingnings-

belastningen bør man også tage højde for

de tider, hvor apparatet er slukket eller kører,

men ikke bruges. Dette kan reducere

svingningsbelastningen betydeligt i hele

arbejdstidsrummet.

Fastlæg derfor yderligere sikkerheds-

foranstaltninger til beskyttelse af brugeren imod

påvirkning af svingninger, f.eks. vedligeholdelse

af elværktøj og arbejdsværktøjer, varmholdelse

af hænder, organisation af arbejdsforløb.

clopfdqfd>

sÉÇ=Éí=äóÇíêóâ=é™=çîÉê=UR=Ç_E^F=ëâ~ä=ÇÉê=

ÄÉåóííÉë=Ü›êÉî‹êåK

Tekniske data

Maskintype LDC 1709 FR/LD 1709 FR

Netspænding V/Hz 230/50

Beskyttelsesklasse / II

Optagen effekt W 1400

Afgiven effekt W 950

Omdrejningstal omdr./min 10.000

Værktøjsoptagelse M14

maks. skivediameter mm 125

Vægt (uden tilslutningsledning) kg 2,9

LDC 1709 FR/LD 1709 FR

Oversigt

1 Spindel med gevindflange

a Spændeflange

bSpændemøtrik

2 Drejeligt kantsegment

3 Beskyttelseshætte med børstekrans

4 Tilslutningsstuds til udsugning

5 Gearhoved

Med luftudslip og omdrejningsret-

ningspil.

6 Spindellås

Til låsning af spindlen ved værktøjsskift.

7 Ekstrahåndtag med holder

8Vippekontakt

Tænder og slukker maskinen.

Med indgrebsstilling for konstant drift.

9Slangeholder

10 Tilslutningsledning 4,0 m med

netstik

11 Typeskilt

12 Stopnøgle

13 Bøjlegreb

14 Beskyttelseshætte med gummi-

udsugningsring

LDC 1709 FR/LD 1709 FR

Brugsanvisning

Inden ibrugtagning

Pak elværktøjet og tilbehøret ud og

kontrollér om leveringen er komplet og

om der evt. er opstået transportskader.

Fastgør/udskift ekstrahåndtaget

^as^opbi>

qê‹â=ëíáââÉí=ìÇ=~Ñ=ëíáââçåí~âíÉåI=

Ñ›ê ÇÉê ìÇÑ›êÉë=~êÄÉàÇÉ=é™=Éäî‹êâí›àÉíK

aÉí=Éê=ìäçîäáÖí=~í=ÄÉåóííÉ=Éäî‹êâí›àÉíI=

Üîáë Éâëíê~Ü™åÇí~ÖÉí=áââÉ=Éê=ãçåíÉêÉíK

LDC 1709 FR:

Løsn 2 skruer (str. 13) og fjern dem.

Skub holderen til håndtaget hen over

gearhovedet (1.).

Holderen til håndtaget monteres på følgende

måde for at gøre det behageligt at arbejde

og for at føre elværktøjet sikkert:

– for højrehåndede: Gevindindsats til højre

– for venstrehåndede: Gevindindsats til

venstre

Sæt 2 skruer i og spænd dem (2.).

LD 1709 FR:

Løsn 2 skruer (str. 13) og fjern dem.

Skub bøjlegrebet hen over gearhovedet (1.).

Sæt 2 skruer i og spænd dem (2.).

Brug og montering af slibeværktøj

^as^opbi>

qê‹â=ëíáââÉí=ìÇ=~Ñ=ëíáââçåí~âíÉåI=Ñ›ê=ÇÉê=

ìÇÑ›êÉë=~êÄÉàÇÉ=é™=Éäî‹êâí›àÉíK

Tryk på spindellåsen og hold den inde (1.).

Løsgør spændemøtrikken på spindlen med

stopnøglen ved at dreje den mod uret og tag

den af (2.).

Anbring diamantslibetallerken (A) i rigtig

position.

LDC 1709 FR/LD 1709 FR

Skru spændemøtrikken (B) på spindlen

med brystet opadvendt.

Tryk på spindellåsen og hold den inde.

Spænd spændemøtrikken fast med

stopnøglen.

LDC 1709 FR:

Kontrol af beskyttelseskappens placering:

Børstekransen skal rage ca. 0–1 mm

ud over slibetallerknen.

Korriger om nødvendigt (se „Justering af

beskyttelseskappe (LDC 1709 FR)“).

Sæt netstikket i stikkontakten.

Tænd elværktøjet (uden indgreb) og lad

det køre ca. 30 sekunder.

Kontrollér den for ubalance og vibrationer.

Sluk elværktøjet.

Tænd/sluk elektroværktøj

Kortvarig drift uden indgreb:

Skub vippekontakten fremad og hold den

fast.

Slip vippekontakten for at slukke.

Konstant drift med indgreb:

clopfdqfd>

bÑíÉê=ëíê›ãëîáÖí=ëí~êíÉê=ÇÉí=áåÇâçÄäÉÇÉ=

Éäî‹êâí›à=áÖÉåK

Skub vippekontakten fremad og lad den

gå i indgreb ved at trykke på forreste ende.

Sluk maskinen:

Frigør vippekontakten ved at trykke

på bagerste ende for at slukke.

LDC 1709 FR/LD 1709 FR

8. LDC 1709 FR:

Slibning i hjørner:

– Sluk maskinen og vent til slibeværktøjet

står stille.

– Træk det drejelige kantsegment

ud og drej det mod venstre.

– Tænd maskinen igen.

9. Sluk elværktøjet efter arbejdets afslutning

og træk netstikket ud.

Børstekrans (LDC 1709 FR)

Beskyttelseskappen er udstyret med en børste-

krans. Denne krans opfylder to funktioner:

– Da børstekransen rager ud over

slibetallerknens overflade, kommer den

først i kontakt med arbejdsfladen. Derved

positioneres slibetallerknen parallelt med

arbejdsfladen, inden slibemidlet kommer

i kontakt med arbejdsfladen. På den måde

undgås det, at der opstår en seglformet

fordybning fra slibetallerknens kant.

– Kransen tilbageholder støvet, indtil det

opsuges af støvsugeren.

Børstekransen udskiftes, hvis den er

beskadiget eller meget slidt. Reservebørste-

sæt (best.-nr. 348.422) fås hos

FLEX-kundeservice.

Gummi-udsugningsring

(LD 1709 FR)

Hvis gummi-udsugningsringen er beskadiget

eller meget slidt, skal den udskiftes.

Den fås hos alle FLEX-kundeserviceafdelinger

under best. Nr. 257.246.

Vedligeholdelse og eftersyn

^as^opbi>

qê‹â=ëíáââÉí=ìÇ=~Ñ=ëíáââçåí~âíÉåI=Ñ›ê=ÇÉê=

ìÇÑ›êÉë=~êÄÉàÇÉ=é™=Éäî‹êâí›àÉíK=

Rengøring

^as^opbi>

aÉê ã™=áââÉ=~åîÉåÇÉë=î~åÇ=ÉääÉê=ÑäóÇÉåÇÉ=

êÉåÖ›êáåÖëãáÇäÉêK

Blæs husets indre med motor ud

regelmæssigt med tør trykluft.

Rengør beskyttelseskappen og det drejelige

kantsegment med tør trykluft.

Reparationer

Reparationer må kun udføres af et af

producenten godkendt kundeservice-

værksted.

_bjÃoh

pâêìÉêåÉ=é™=ãçíçêÜìëÉí=ã™=áââÉ=ä›ëåÉë=

á Ö~ê~åíáéÉêáçÇÉåK=sÉÇ=íáäëáÇÉë‹ííÉäëÉ=~Ñ=ÇÉííÉ=

ÄçêíÑ~äÇÉê=éêçÇìÅÉåíÉåë=Ö~ê~åíáÑçêéäáÖíÉäëÉêK

Reservedele og tilbehør

Yderligere tilbehør, især indsatsværktøjer,

findes i fabrikantens kataloger.

LDC 1709 FR/LD 1709 FR

Bortskaffelseshenvisninger

^as^opbi>

d›ê=ìÇíàÉåíÉ=ã~ëâáåÉê=ìÄêìÖÉäáÖÉ=îÉÇ=

~í ÑàÉêåÉ=åÉíâ~ÄäÉíK

Kun for EU-lande

Elektroværktøjer er ikke normalt

husholdningsaffald.

I henhold til europæisk direktiv 2002/96/EF

om affald af elektrisk og elektronisk udstyr

og omsætning til national ret skal udtjente

elektriske værktøjer samles separat og afle-

veres på et opsamlingssted for materiale-

genvinding.

_bjÃoh

c~ÖÜ~åÇäÉå=ÖáîÉê=çéäóëåáåÖÉê=çã=ÄçêíJ

ëâ~ÑÑÉäëÉëãìäáÖÜÉÇÉê>

-Overensstemmelse

Vi erklærer på eget ansvar, at dette produkt er

i overensstemmelse med følgende standarder

eller normative dokumenter:

EN 60745 ifølge bestemmelserne

i direktiverne 2004/108/EF, 2006/42/EF.

Ansvarlig for det tekniske dossier:

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

11.01.2010

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Garanti

Ved køb af en ny maskine yder FLEX 2 års

producentgaranti, der starter med datoen,

da maskinen blev solgt til endeforbrugeren.

Garantien omfatter kun mangler, der skyldes

materiale- og/eller fremstillingsfejl samt

manglende opfyldelse af tilsikrede egens-

kaber. Den originale kvittering med salgsda-

toen skal vedlægges, hvis garantikrav skal

gøres gældende.

Garantibaserede reparationer må udeluk-

kende udføres af FLEX autoriserede værk-

steder eller servicestationer. Garantikravet

kan kun gøres gældende ved bestemmelses-

mæssig brug.

Især driftsbetinget slid, usagkyndig brug,

delvis eller komplet demonterede maskiner

samt skader som følge af overbelastning

af maskinen, anvendelse af ikke godkendte,

defekte eller forkert anvendte værktøjer er

ikke inkluderet i garantien. Skader, som måtte

opstå på det anvendte værktøj eller emnet

pga. maskinen, kraftudøvelse, følgeskader,

der skyldes usagkyndig eller utilstrækkelig

vedligeholdelse fra kundens eller tredje-

mands side, beskadigelser på grund

af fremmed påvirkning eller påvirkning

af fremmedlegemer, f.eks. sand eller sten,

samt skader som følge af tilsidesættelse

af betjeningsvejledningen, f.eks. tilslutning

til forkert netspænding eller strømart.

Garantikrav for anvendte værktøjer eller

tilbehørsdele kan kun gøres gældende,

hvis de anvendes på maskiner, der er

beregnet til eller godkendte til denne brug.

Ansvarsudelukkelse

Fabrikanten og hans repræsentant overtager

ikke ansvaret for skader og fortjeneste som

virksomheden evt. er gået glip af som følge

af driftsafbrydelse i virksomheden, forårsaget

af produktet eller fordi produktet ikke kunne

benyttes.

Fabrikanten og hans repræsentant overtager

ikke ansvaret for skader, der skyldes usag-

kyndig brug, eller for skader, der er opstået

i forbindelse med anvendelse af produkter fra

andre fabrikanter.

Oliver SchneiderEckhard Rühle

Manager Research &

Development (R & D)

Manager Quality

Department (QD)

LDC 1709 FR/LD 1709 FR

Innhold

For din egen sikkerhet . . . . . . . . . . . . . . 93

Støy og vibrasjon . . . . . . . . . . . . . . . . . . 97

Tekniske data . . . . . . . . . . . . . . . . . . . . . 97

Et overblikk . . . . . . . . . . . . . . . . . . . . . . 98

Bruksanvisning . . . . . . . . . . . . . . . . . . . . 99

Vedlikehold og pleie . . . . . . . . . . . . . . . 102

Henvisninger om skroting . . . . . . . . . . . 103

-Konformitet . . . . . . . . . . . . . . . . . . 103

Garanti . . . . . . . . . . . . . . . . . . . . . . . . . 103

Symboler som brukes

^as^opbi>

dà›ê=çééãÉêâëçã=é™=Éå=ìãáÇÇÉäÄ~ê=íêìÉåÇÉ=

Ñ~êÉK=aÉí=Éê=â~å=çééëí™=äáîëÑ~êÉ=ÉääÉê=Ñ~êÉ=Ñçê=

~äîçêäáÖÉ=ëâ~ÇÉê=ÇÉêëçã=ÇÉííÉ=áââÉ=Ääáê=ÑìäÖíK

clopfhqfd>

dà›ê=çééãÉêâëçã=é™=Éå=ëáíì~ëàçå=ëçã=â~å=

î‹êÉ=Ñ~êäáÖK=aÉí=â~å=çééëí™=ëâ~ÇÉ=é™=éÉêëçåÉê=

ÉääÉê=íáåÖ=ÇÉêëçã=ÇÉííÉ=áââÉ=Ääáê=ÑìäÖíK

ebksfpkfkd

_Éíóê=íáéë=çÖ=áåÑçêã~ëàçåÉê=çã=ÄêìâÉåK

Symbolene på apparatet

iÉë=áÖàÉååçã=ÇáëëÉ=Ñ›ê=Äêìâ>

_êìâ=›óÉîÉêå>

eÉåîáëåáåÖÉê=çã=~îëâ~ÑÑáåÖ=

~î Ö~ããÉäí=~éé~ê~í=

EëÉ=ëáÇÉ=NMPF>

For din egen sikkerhet

^as^opbi>

j™=äÉëÉë=áÖàÉååçã=çÖ=í~ë=ÜÉåëóå=íáä=îÉÇ=Äêìâ=

~î=ÉäÉâíêçîÉêâí›óW

Ó ÄÉíàÉåáåÖëîÉáäÉÇåáåÖÉå=ëçã=Éê=îÉÇä~ÖíI

Ó ÇÉ=ÒÖÉåÉêÉääÉ=ëáââÉêÜÉíëÜÉåîáëåáåÖÉåÉÒ=

á çãÖ~åÖ=ãÉÇ=ÉäÉâíêçîÉêâí›ó=á=ÇÉå=

îÉÇä~ÖíÉ ÄêçëàóêÉå=EkêK PNRKVNRFI

Ó ÇÉ=êÉÖäÉê=çÖ=ÑçêëâêáÑíÉê=ëçã=ÖàÉäÇÉê=é™=

ëíÉÇÉí=Ñçê=ìÜÉääëÑçêÉÄóÖÖÉåÇÉ=íáäí~âK

aÉííÉ=ÉäÉâíêçîÉêâí›óÉí=Éê=ÄóÖÖÉí=ÉííÉê=

íÉâåáââÉåë=ëí~åÇ=çÖ=~åÉêâàÉåíÉ=ëáââÉêÜÉíëJ

íÉâåáëâÉ=êÉÖäÉêK=aÉí=â~å=~ääáâÉîÉä=çééëí™=

ëâ~ÇÉ Ñçê=äáî=çÖ=äÉîåÉí=Ñçê=ÄêìâÉêÉå=ÉääÉê=íêÉÇàÉ=

éÉêëçåÉê=ÉääÉê=çÖë™=ëâ~ÇÉ=é™=íáåÖ=ìåÇÉê=

ÄêìâÉå=~î=ã~ëâáåÉåK=

bäÉâíêçîÉêâí›óÉí=ã™=âìå ÄêìâÉë

Ó íáä=ÇÉ=~êÄÉáÇÉê=ÇÉå=Éê=ÄÉêÉÖåÉí=ÑçêI

Ó å™ê=ÇÉå=Éê=á=ëáââÉêÜÉíëíÉâåáëâ=äóíÉÑêá=íáäëí~åÇK

cÉáä=é™=ã~ëâáåÉå=ëçã=Ü~ê=áååÑäóíÉäëÉ=é™=ÇÉå=

íÉâåáëâÉ=ëáââÉêÜÉíÉå=ã™=ëíê~âë=ìíÄÉÇêÉëK

Forskriftsmessig bruk

Saneringssliperen LDC 1709 FR/LD 1709 FR

er beregnet for

– bruk i industri og håndverk,

– for tørrsliping og jevning av betong, puss,

sement, sandstein, chamotte og asfalt,

– for sliping av maling og rester av lim

på betong og sement,

– for bruk med diamantverktøy som blir

tilbudt av FLEX for denne maskinen og som

er tillatt for et turtall på minst 10.000 o/min.

Bruken av skille-, skrubbe-, vifteskiver eller

trådbørster er ikke tillatt.

Under bruken av saneringssliperen

LDC 1709 FR/LD 1709 FR må det tilkoples

en støvsuger i klassen M.

LDC 1709 FR/LD 1709 FR

Sikkerhetshenvisninger

^as^opbi>

iÉë=áÖàÉååçã=~ääÉ=ëáââÉêÜÉíëîÉáäÉÇåáåÖÉåÉ=

çÖ=~åîáëåáåÖÉåÉK=

cçêë›ããÉäëÉê=å™ê=ÇÉí=

ÖàÉäÇÉê=çîÉêÜçäÇÉäëÉå=~î=ëáââÉêÜÉíëîÉáäÉÇJ

åáåÖÉåÉI=â~å=Ñ›êÉ=íáä=ÉäÉâíêáëâ=ëí›íI=Äê~åå=

çÖLÉääÉê=~äîçêäáÖÉ=ëâ~ÇÉê

K=lééÄÉî~ê=~ääÉ=

ëáââÉêÜÉíëîÉáäÉÇåáåÖÉåÉ=Ñçê=ëÉåÉêÉ=ÄêìâK



Dette elektroverktøyet skal brukes

som slipemaskin. Ta hensyn til alle

sikkerhetsveiledninger, anvisninger,

framstillinger og data som følger med

maskinen.

Dersom de følgende anvisningene ikke blir

tatt hensyn til, kan dette føre til elektrisk støt,

brann og/eller alvorlige skader.



Dette elektroverktøyet er ikke egnet for

å slipe med sandpapir, arbeide med

stålbørster, polering eller skillesliping.

Dersom elektroverktøyet brukes til formål som

det ikke er beregnet for, kan det oppstå fare

og skader.



Ikke bruk tilbehør som ikke er spesielt

beregnet og godkjent av produsenten

for bruk med dette elektroverktøyet.

Kun dersom tilbehøret blir festet fast til

elektroverktøyet, garanteres en sikker bruk.



Det tillatte turtallet for det brukte

verktøyet må være minst så høyt som

det høyeste turtallet som er angitt på

elektroverktøyet.

Tilbehør som dreies rundt hurtigere enn tillatt,

kan ødelegges og bli slynget bort.



Brukt verktøy må passe nøyaktig

oppå opptaket til elektroverktøyet.

Feilt dimensjonert verktøy kan ikke bli

tilstrekkelig avskjermet eller kontrollert.



Slipeskiven, slipetallerken eller annet

tilbehør må passe nøyaktig oppå

slipespindelen på elektroverktøyet.

Verktøytilbehør som ikke passer nøyaktig

oppå slipespindelen, dreier seg ujevnt,

vibrerer sterkt og kan føre til at du mister

kontrollen.



Ikke bruk skadet verktøy. Kontroller

verktøyet før hver bruk for sprekker og

rifter, slipetallerkenen må sjekkes for

sprekker, slitespor eller sterk slitasje.

Dersom elektroverktøyet eller

verktøytilbehøret faller ned, må det

kontrolleres om det har tatt skade, bruk

i så fall et annet verktøy som ikke er

skadet. Når du har kontrollert verktøyet

og har satt det inn, må du og andre

personer som befinner seg i nærheten

holde dere på avstand utenfor området

for det roterende verktøyet, og la

maskinen først gå i ett minutt med

høyeste turtall.

Skadet verktøy brekker for det meste i løpet

av denne testtiden.



Bruk personlig verneutstyr. Alt etter

anvendelsen, må du bruke ansiktsvern,

øyevern og vernebrille. Dersom det er

nødvendig, må du bruke støvmaske,

hørselsvern, vernehansker eller

spesialforkle som beskytter deg mot

små slipe- og materialpartikler.

Øynene må beskyttes mot fremmedlegemer

som kan bli slynget rundt ved forskjellige

anvendelser. Støv- eller pustevernmaske skal

filtrere det støvet som oppstår under bruken.

Dersom du blir utsatt for sterk støy i lang tid,

kan dette føre til tap av hørselen.

LDC 1709 FR/LD 1709 FR



Pass på at andre personer blir holdt på

sikker avstand fra arbeidsområdet.

Enhver som kommer innenfor arbeids-

området, må ha på seg personlig

verneutstyr.

Bruddstykker av arbeidsstykke eller brukne

verktøy kan bli slynget rundt og kan forårsake

skade også utenfor det direkte arbeids-

området.



Hold maskinen kun i de isolerte

håndtakene når du utfører arbeid

hvor verktøyet kan treffe på gjemte

strømledninger eller dens egen kabel.

Kontakt med spenningsførende ledninger

kan også sette maskindeler av metall under

spenning og føre til elektrisk støt.



Hold strømkabelen alltid borte fra verktøy

som dreier seg.

Dersom du mister kontrollen over maskinen,

kan strømkabelen bli kuttet over eller henge

fast, slik at hånden eller armen din kan komme

inn i verktøyet som dreies rundt.



Legg elektroverktøyet aldri fra deg

før verktøyet er helt stoppet opp.

Et verktøy som dreier seg kan komme

i kontakt med arbeidsplaten og du kan

dermed miste kontrollen over

elektroverktøyet.



La ikke elektroverktøyet være i gang

mens du bærer det.

Klærne dine kan ved en tilfeldighet komme

i kontakt med verktøy som dreier seg og

henge fast i disse slik at verktøyet kan bore

seg inn i kroppen din.



Rengjør regelmessig ventilasjons-

sprekkene på elektroverktøyet.

Motorviften trekker støv inn i kassen og dette

kan føre til en sterk oppsamling av metallstøv,

noe som igjen kan føre til elektrisk fare.



Ikke bruk elektroverktøyet i nærheten

av brennbare materialer.

Gnister kan antenne disse materialene.



Bruk ikke verktøy som krever flytende

kjølemiddel.

Bruk av vann eller andre væsker kan føre

til elektrisk støt.

Særlige sikkerhetshenvisninger

for sliping:



Bruk utelukkende de slipeskivene som

er godkjent for ditt elektroverktøy og den

vernehetten som er beregnet for disse

slipeskivene.

Slipeskiver som ikke er beregnet for dette

elektroverktøyet, kan ikke avskjermes

tilstrekkelig, og er således usikre.



Vernehetten må festes sikkert på

elektroverktøyet og må innstilles slik at

det oppnås en optimal sikkerhet, dvs. at

en så liten del som mulig er åpen mot

personen som betjener den.

Vernehetten skal beskytte betjenings-

personellet mot bruddstykker og mot

kontakt med slipeskiven.



Slipeskiven må kun brukes for den

innsatsmuligheten som den er beregnet

for.

For eksempel: Du må aldri slipe med

sideflaten av en diamant slipetallerken.

Diamant slipetallerkener er beregnet for

fjerning av material med undersiden av

slipetallerkenen. Kraftinnvirkning fra siden på

denne slipeskiven kan føre til at den brekkes.



Bruk alltid en spennflens av riktig

størrelse og form for det verktøyet

som du har valgt.

Egnet flens støtter verktøyet og forringer

således faren for brudd.



Ikke bruk verktøytilbehør fra større

elektroverktøy som er slitt.

Verktøytilbehør for større elektroverktøy er

ikke utlagt for de høyere turtall som finnes på

små elektroverktøy og kan derfor brekke.

Tilbakeslag og tilsvarende

sikkerhetsveiledninger

Tilbakeslag er en plutselig reaksjon som følge av

et verktøy som står fast eller som blokkerer, som

f. eks. slipeskive, slipetallerken, stålbørste osv.

Fastkjøring eller blokkering kan føre til en

plutselig stopp av de roterende verktøyet.

Dermed blir et ukontrollert elektroverktøy

akselerert imot dreieretningen til innsats-

verktøyet ved blokkeringsstedet.

LDC 1709 FR/LD 1709 FR

Dersom f. eks. en slipeskive henger fast eller

blokkerer i arbeidsstykket, kan kanten på

slipeskiven som skjærer inn i arbeidsstykket

bli hengende fast og dermed kan slipeskiven

brekke ut eller forårsake et tilbakeslag.

Slipeskiven beveger seg så enten imot

personen som betjener den eller bort fra denne,

alt etter dreieretningen på skiven ved

blokkeringsstedet. Derved kan slipeskiven

brekkes.

Et tilbakeslag er følgen av en feil eller ikke

sakkyndig bruk av elektroverktøyet. Dette kan

forhindres ved egnete forsiktighetstiltak som

beskrevet under.



Hold elektroverktøyet godt fast og hold

kroppen og armene i en posisjon som kan

fange opp tilbakeslagskraften. Bruk alltid

det ekstra håndtaket, dersom dette

finnes, for å ha mest mulig kontroll over

tilbakeslagskraften eller reaksjons-

momentet når maskinen kjøres opp.

Betjeningspersonalet kan ved egnete

vernetiltak kontrollere tilbakeslags- og

reaksjonskreftene.



Hendene må aldri komme i nærheten

av verktøy som dreier seg.

Verktøyet kan ved et tilbakeslag bevege

seg over hånden din.



Unngå at kroppen din kommer inn i det

området hvor elektroverktøyet beveger

seg ved et tilbakeslag.

Et tilbakeslag driver elektroverktøyet i den

motsatte retning av bevegelsen til slipeskiven

ved blokkeringsstedet.



Arbeid særlig forsiktig i områder ved

hjørner, skarpe kanter osv. Forhindre at

innsatsverktøyet blir slått tilbake fra

arbeidsstykket eller klemmes fast.

Det roterende verktøyet har lett for å klemme

fast ved hjørner, skarpe kanten eller når det

kastes tilbake. Dette forårsaker at du mister

kontrollen eller at det oppstår et tilbakeslag.



Ikke bruk et sagblad med kjede eller

tenner.

Slikt verktøy forårsake ofte et tilbakeslag eller

gjør at du mister kontrollen over elektro-

verktøyet.

Andre sikkerhetsveiledninger

Det må kun brukes forlengelseskabel som er

beregnet for uteområder.

Sliping av blyfarger anbefales ikke. Fjerning

av blyfarger bør kun foretas av fagfolk.

Det må ikke bearbeides materialer som kan

sette fri helsefarlige stoffer (f. eks. asbest).

Det må treffes vernetiltak dersom det under

arbeidet kan oppstå helsefarlig, brennbart

eller eksplosivt støv. Bruk støvbeskyttelses-

maske. Bruk avsugingsanlegg.

p^hpph^ab>

Strømspenningen må stemme overens med

angivelsene om spenning på typeskiltet.

LDC 1709 FR/LD 1709 FR

Støy og vibrasjon

Lyd- og svingningsverdiene er målt i henhold til

EN 60745.

Det målte A lydnivået på apparatet er typisk:

– Lydtrykknivå: 87,3 dB(A);

– Lydeffektnivå: 98,3 dB(A);

– Usikkerhet: K = 3 dB.

Samlet svingningsverdi (under sliping

av betongflater):

– Emisjonsverdi: ah= 7,4m/s

– Usikkerhet: K = 1,9 m/s2

^as^opbi>

aÉ=~åÖáííÉ=ã™äÉîÉêÇáÉåÉ=ÖàÉäÇÉê=Ñçê=åóÉ=

ã~ëâáåÉêK=råÇÉê=ÇÉå=Ç~ÖäáÖÉ=ÄêìâÉå=Ñçê~åÇêÉë=

äóÇJ=çÖ=ëîáåÖåáåÖëîÉêÇáÉåÉK

ebksfpkfkd

Det svingningsnivået som er angitt i denne

anvisningen er målt i henhold til et målemetode

som er normert etter EN 60745, og kan brukes

for sammenligning av elektroverktøy. Den egner

seg også for en foreløpig vurdering av

svingningsbelastningen. Det angitte svingnings-

nivået representerer de hovedsakelige bruken

av elektroverktøyet.

Dersom elektroverktøyet blir brukt for annen

bruk med avvikende verktøy, eller det ikke

foretas tilstrekkelig vedlikehold, kan svingnings-

nivået avvike. Dette kan føre til en tydelig

forhøying av svingningsbelastningen for hele

arbeidstiden.

For en nøyaktig vurdering av svingnings-

belastningen bør også tidene tas hensyn til hvor

maskinen er slått av eller er i gang, men ikke blir

brukt. Denne kan tydelig redusere svingnings-

belastningen over hele arbeidstiden.

Det bør fastlegges ekstra sikkerhetstiltak for

vern av brukeren overfor svingninger, som

f. eks. vedlikehold av elektroverktøy og

arbeidsverktøy, oppvarming av hendene,

organisasjon av arbeidsforløpet.

clopfhqfd>

sÉÇ=äóÇíêóââ=é™=çîÉê=UR=Ç_E^F=ã™=ÇÉí=ÄêìâÉë=

Ü›êëÉäëîÉêåK

Tekniske data

Maskintype LDC 1709 FR/LD 1709 FR

Nettspenning V/Hz 230/50

Beskyttelsesklasse / II

Effektopptak W 1400

Avgitt effekt W 950

Turtall o/min 10.000

Verktøyopptak M14

max. Skivediameter mm 125

Vekt (uten tilkoplingskabel) kg 2,9

LDC 1709 FR/LD 1709 FR

Et overblikk

1 Spindel med vindingsflens

aSpennflens

bSpennmutter

2 Svingbart kantsegment

3 Vernehette med børstekrans

4 Forbindelsesstuss for avsuging

5Drivhode

Med luftutslipp og pil for dreieretning.

6Spindelstopper

For å feste spindelen ved skift

av verktøy.

7 Ekstra håndtak med holder

8 Bryterknapp

For å slå på og av.

Låseknapp for varig drift.

9Slangeholder

10 Tilkoplingskabel 4,0 m med støpsel

11 Typeskilt

12 Stoppenøkkel

13 Bøylehåndtak

14 Beskyttelseshette med avsuging-

sring av gummi

LDC 1709 FR/LD 1709 FR

Bruksanvisning

Før ibruktaking

Pakk ut elektroverktøyet og tilbehøret og

kontroller at leveringen er komplett og

fullstendig og at det ikke er oppstått

transportskader.

Fest fast/skift ut tilleggshåndtaket

^as^opbi>

c›ê=~ääÉ=~êÄÉáÇÉê=ãÉÇ=ÉäÉâíêçîÉêâí›ó=

ã™ ëí›éëÉäÉí=íêÉââÉë=ìíK

aÉí=Éê=áââÉ=íáää~íí=™=ÄÉíàÉåÉ=ÉäÉâíêçîÉêâí›óÉí=

ìíÉå ~î=íáääÉÖÖëÜ™åÇí~âÉí=Éê=ãçåíÉêíK

LDC 1709 FR:

Lø de 2 skruene (SW 13) og ta dem av.

Festehåndtaket skyves over drivhodet (1.).

For å oppnå en arbeidsmåte som ikke gjør

deg sliten og som garanterer en sikker føring

elektroverktøyet, må festehåndtaket

monteres som følger:

– for høyrehendte: gjengeinnsatsen til høyre

– for keivhendte: gjengeinnsatsen til venstre

Sett inn 2 skruer og skru fast (2.).

LD 1709 FR:

Lø de 2 skruene (SW 13) og ta dem av.

Bøylehåndtaket skyves over drivhodet (1.).

Sett inn 2 skruer og skru fast (2.).

Innsetting og skifting av slipemidler

^as^opbi>

c›ê=~ääÉ=~êÄÉáÇÉê=ãÉÇ=ÉäÉâíêçîÉêâí›ó=

ã™ ëí›éëÉäÉí=íêÉââÉë=ìíK

Trykk spindellåsen og hold den trykket (1.).

Med låsenøkkelen løsnes spennmutteren

mot klokkens retning fra spindelen og tas

av (2.).

Diamant slipetallerken (A) må legges riktig

inn.

LDC 1709 FR/LD 1709 FR

100

Skru spennmutteren (B) på spindelen

med anslaget opp.

Trykk spindellåsen og hold den trykket.

Fest fast spennmutteren med

holdenøkkelen.

LDC 1709 FR:

Kontroller stillingen på vernehetten:

Børstekransen bør rage ca. 0–1 mm over

slipetallerkenen.

Om nødvendig må det korrigeres

(se “Still inn vernehetten (LDC 1709 FR)”).

Stikk støpselet inn i stikkontakten.

Slå på elektroverktøyet (uten å sette på

sperren) og la det gå i ca. 30 sekunder.

Kontroller den for ujevnheter og vibrasjoner.

Slå av elektroverktøyet.

Inn- og utkopling av elektroverktøy

Korttidsdrift uten fastlåsing:

Skyv bryteren framover og hold den fast.

For utkopling slippes bryteren igjen.

Varig drift med fastlåsing:

clopfhqfd>

bííÉê=Éí=ëíê›ãÄêìÇÇ=Ö™ê=ÉäÉâíêç~éé~ê~íÉí=áÖàÉå=

ÇÉêëçã=ÇÉí=Éê=ëä™íí=é™K

Skyv bryteren framover og trykk den fast

i forreste posisjon.

Slå maskinen av:

For utkopling frigjøres bryteren igjen ved

å trykke bak på den.

LDC 1709 FR/LD 1709 FR

101

Still inn vernehetten (LDC 1709 FR)

ebksfpkfkd

Børstekransen bør rage ca. 0–1 mm ut over

slipetallerkenen. For utjevning av slitasjen på

diamant slipetallerkenen kan vernehetten

innstilles i høyden.

Løsne skruene på vernehetten.

Still inn vernehetten ved å dreie til den

ønskede høyden.

Skru fast skruene igjen.

Bruk av avsugingsanlegg

ebksfpkfkd

Det anbefales å bruke FLEX spesial suger

S47M.

Avsugingsslangen føres igjennom

slangeholderen og festes til koplingsstussen

på vernehetten.

Avsugingsslangen tilkoples til avsugings-

anlegget. Ta hensyn til betjeningsveiled-

ningen for avsugingsanlegget! Kontroller

festet! Om nødvendig må det brukes en

passende adapter.

ebksfpkfkd

aÉêëçã=ëí›îëìÖÉêÉå=íêÉåÖÉê=Éå=ëéÉëáÉää=

íáäâçéäáåÖëëíìëë=EÇîëK=Éå=~ååÉå=âçéäáåÖëëíìëë=

Éåå=ÇÉå=ëíìëëÉå=ãÉÇ=PO=ããLPS ããI=ëçã=

Ü›êÉê=ãÉÇ=ëçã=ëí~åÇ~êÇ=íáä=ìíëíóêÉí=îÉÇ=

äÉîÉêáåÖÉåFI=ë™=îÉååäáÖëí=ëÉíí=ÇÉÖ=á=ÑçêÄáåÇÉäëÉ=

ãÉÇ=äÉîÉê~åÇ›êÉå=Ñçê=ëí›îëìÖÉêÉå=Ñçê=™=Ñ™=Éå=

ÉÖåÉí=~Ç~éíÉêK

Arbeid med elektroverktøy

^as^opbi>

aÉå=êçíÉêÉåÇÉ=ëäáéÉí~ääÉêâÉåÉå=ã™=áââÉ=âçããÉ=

á=âçåí~âí=ãÉÇ=ëâ~êéÉ=ÖàÉåëí~åÇÉê=ëçã=ëíáââÉê=

ìíK=c~êÉ=Ñçê=íáäÄ~âÉëä~Ö>=c~êÉ=Ñçê=ëâ~ÇÉ=é™=

ëäáéÉí~ääÉêâÉåÉåK=sÉÇ ëâ~ÇÉê=ÉääÉê=ëíÉêâ=

ëäáí~ëàÉ=é™=ëäáéÉí~ääÉêâÉåÉå=ã™=ÇÉååÉ=~Äëçäìíí=

ëâáÑíÉë=ìíK

clopfhqfd>

bäÉâíêçîÉêâí›óÉí=ã™=~ääíáÇ=ÜçäÇÉë=ÖçÇí=Ñ~ëí=

ãÉÇ ÄÉÖÖÉ=ÜÉåÇÉê>=

1. Fest fast slipemiddelet.

2. Tilkople avsugingsanlegget.

3. Stikk inn støpselet.

4. Slå på avsugingsanlegget.

5. Slå på maskinen.

6. Saneringssliperen settes oppå arbeids-

flaten. Børstekransen må være i plan

med arbeidsflaten.

Børstekransen (LDC 1709 FR) hhv.

avsugingsringen av gummi (LD 1709 FR)

må være i plan med arbeidsflaten.

7. Forhøy trykket slik at slipetallerkenen får

kontakt med arbeidsflaten. Sving herved

saneringssliperen med overlappende

bevegelser.

LDC 1709 FR/LD 1709 FR

102

8. LDC 1709 FR:

For sliping i hjørner:

– Slå av maskinen og vent til slipeverktøyet

står stille.

– Ta ut det svingbare kantsegmentet

og sving det mot venstre.

– Slå på maskinen igjen.

9. Etter endt arbeid må elektroverktøyet slås

av og støpselet må trekkes ut.

Børstekrans (LDC 1709 FR)

Vernehetten er utstyrt med en børstekrans.

Denne kransen har to funksjoner:

– Da børstekransen rager over ut over

overflaten på slipetallerkenen, kommer den

først i kontakt med arbeidsflaten. Dermed

blir slipetallerkenen satt parallelt til arbeids-

flaten før slipemiddelet kommer i kontakt

med arbeidsflaten. På den måten blir det

unngått at det oppstår en sigdformet fordyp-

ning på grunn av randen på slipetallerkenen.

– Kransen holder også støvet tilbake inntil

det blir suget opp av støvsugeren.

Dersom børstekransen blir skadet eller meget

slitt, bør den skiftes ut. Et reserve børstesett

(Best.-nr. 348.422) kan fåes ved hvert

FLEX-kundeservice sentrum.

Avsugingsring av gummi

(LD 1709 FR)

Dersom avsugingsringen av gummi blir skadet

eller viser tegn på slitasje, må den skiftes ut.

Den kan fåes under bestillings nr. 257.246 hos

hvert FLEX kundeservice sentrum.

Vedlikehold og pleie

^as^opbi>

c›ê=~ääÉ=~êÄÉáÇÉê=ãÉÇ=ÉäÉâíêçîÉêâí›ó=

ã™ ëí›éëÉäÉí=íêÉââÉë=ìíK=

Rengjøring

^as^opbi>

fââÉ Äêìâ=î~åå=ÉääÉê=ÑäóíÉåÇÉ=êÉåÖà›êáåÖëãáÇÇÉäK

Innsiden av kapslingen med motoren må

regelmessig blåses ut med tørr trykkluft.

Vernehetten og det svingbare kantsegmen-

tet rengjøres med tørr trykkluft.

Reparasjoner

Reparasjoner må kun utføres av et kundeservice

verksted som er autorisert av produsenten.

ebksfpkfkd

pâêìÉåÉ=é™=ãçíçêâ~ëëÉå=ã™=áââÉ=ä›ëåÉë=

á ä›éÉí=~î=Ö~ê~åíáíáÇÉåK=aÉêëçã=ÇÉííÉ=áââÉ=Ääáê=

ÑìäÖíI=ëäÉííÉë=éêçÇìëÉåíÉåë=Ö~ê~åíáÑçêéäáâíÉäëÉK

Reservedeler og tilbehør

Videre tilbehør, særlig reserveverktøy,

finnes i katalogen til produsenten.

LDC 1709 FR/LD 1709 FR

103

Henvisninger om skroting

^as^opbi>

ríê~åÖÉêíÉ=ã~ëâáåÉê=ã™=Öà›êÉë=ìÄêìâÉäáÖÉ=

îÉÇ=™=ÑàÉêåÉ=ëíê›ãâ~ÄÉäÉåK

Kun for EU-land

Ikke kast elektrisk verktøy i bosset.

I henhold til det europeiske direktivet

2002/96/EF om avhending av elektrisk

og elektronisk gammelt utstyr og omsetting

av nasjonal rett, må brukte elektriske verktøy

samles separat og avhendes på en miljø-

vennlig måte.

ebksfpkfkd

c~ÖÜ~åÇÉäÉå=îáä=Öá=ÇÉÖ=áåÑçêã~ëàçå=

çã ~îÜÉåÇáåÖëã™íÉêK

-Konformitet

Vi erklærer som vårt ansvar at dette produktet

er i overensstemmelse med følgende normer

eller normative dokumenter:

EN 60745 i henhold til bestemmelsene

i direktivet 2004/108/EF, 2006/42/EF.

Ansvarlig for tekniske dokumenter:

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

11.01.2010

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Garanti

Ved kjøp av en ny maskin gir FLEX som

produsent 2 års forbrukergaranti fra og med

kjøpedatoen. Garantien strekker seg kun til

mangler som kan føres tilbake til feil på

material eller produksjon, såsom ikke opp-

fyllelse av egenskaper som ble garantert på

forhånd. Ved garantikrav må original salgs-

kvitteringen med påført dato vedlegges.

Garantireparasjoner må kun utføres av FLEX

autoriserte verksted eller service stasjoner.

Et garantikrav gjelder kun dersom maskinen

er brukt forskriftsmessig.

Slitasje under normal bruk, ikke forskrifts-

messig bruk, delvis eller komplett demontert

maskin såsom skader på grunn av over-

belastning av maskinen, bruk av ikke tillatt,

defekte eller feilt brukte verktøy er utelukket

innenfor garantien.

Dette gjelder også for skader som blir

forårsaket av maskinen på verktøyet som blir

brukt hhv. på arbeidsstykket, bruk av vold,

følgeskader som kan føres tilbake til ikke

forskriftsmessig bruk eller ikke tilstrekkelig

vedlikehold av maskinen fra kundens eller

tredjes side, skader som er forårsaket av

fremmed innvirkning eller av fremmedlegemer,

f. eks. sand eller stien, såsom skader som er

forårsaket av at det ikke blir tatt hensyn til

betjeningsanvisningen, f. eks. tilkopling til feil

strømspenning eller strømtype.

Garantikrav for verktøy hhv. tilbehørsdeler kan

kun gjøres gjeldende dersom de blir brukt

sammen med en maskin som er beregnet

eller godkjent for en slik bruk.

Utelukkelse av ansvar

Produsenten og hans representant er ikke

ansvarlige for skader eller tapt vinning på

grunn av avbrytelser i driften som er forår-

saket av produktet og ikke mulig bruk av

produktet.

Produsenten og hans representant er ikke

ansvarlige for skader som er forårsaket av

ikke forskriftsmessig bruk av eller i forbindelse

med produkter fra andre produsenter.

Oliver SchneiderEckhard Rühle

Manager Research &

Development (R & D)

Manager Quality

Department (QD)

LDC 1709 FR/LD 1709 FR

104

Innehåll

För din säkerhet . . . . . . . . . . . . . . . . . . 104

Buller och vibration . . . . . . . . . . . . . . . . 108

Tekniska data . . . . . . . . . . . . . . . . . . . . 108

Översikt . . . . . . . . . . . . . . . . . . . . . . . . 109

Bruksanvisning . . . . . . . . . . . . . . . . . . . 110

Underhåll . . . . . . . . . . . . . . . . . . . . . . . 113

Skrotning och avfallshantering . . . . . . . 114

-Försäkran om överensstämmelse . . 114

Garanti . . . . . . . . . . . . . . . . . . . . . . . . . 114

Teckenförklaring

s^okfkd>

s~êå~ê=Ñ∏ê=Éå=çãÉÇÉäÄ~êí=Üçí~åÇÉ=Ñ~ê~>=

oáëâ Ñ∏ê=äáî=çÅÜ=äÉã=çã=î~êåáåÖÉå=Éà=ÄÉ~âí~ëK

s^o=c£opfhqfd>

s~êå~ê=Ñ∏ê=Éå=ã∏àäáÖ=Ñ~êäáÖ=ëáíì~íáçåK=

lã î~êåáåÖÉå=Éà=ÄÉ~âí~ë=â~å=éÉêëçåJ=

ÉääÉê ë~âëâ~Ççê=ìééëí™K

l_p

e®åîáë~ê=íáää=íáéë=çÅÜ=îáâíáÖ=áåÑçêã~íáçåK

Tecken på maskinen

i®ë=Äêìâë~åîáëåáåÖÉå=áåå~å=

ã~ëâáåÉå=í~ë=Äêìâ>

^åî®åÇ=ëâóÇÇëÖä~ë∏Öçå>

^îÑ~ääëÜ~åíÉêáåÖ=EëâêçíåáåÖF=

EëÉ=ëáÇ~=NNQF>

För din säkerhet

s^okfkd>

i®ë=áåå~å=ÉäîÉêíóÖÉí=í~ë=á=Äêìâ=åçÖÖê~åí=

áÖÉåçã=çÅÜ=Ñ∏äà

ÓÑ∏êÉäáÖÖ~åÇÉ=Äêìâë~åîáëåáåÖI

Ó Ò^ääã®åå~=ë®âÉêÜÉíë~åîáëåáåÖ~êÒ=Ñ∏ê=

ÉäîÉêâíóÖ=á=ÇÉí=ÄáÑçÖ~ÇÉ=Ü®ÑíÉí=Eåê PNRKVNRFI

Ó Ö®ää~åÇÉ=~êÄÉí~êëâóÇÇëÄÉëí®ããÉäëÉêK

aÉíí~=ÉäîÉêâíóÖ=®ê=âçåëíêìÉê~í=ÉåäáÖí=ãçÇÉêå=

íÉâåáâ=çÅÜ=îÉÇÉêí~Öå~=ë®âÉêÜÉíëíÉâåáëâ~=

êÉÖäÉêK=qêçíë=ÇÉí=â~å=Ñ~ê~=Ñ∏ê=äáî=çÅÜ=äÉã=äáâëçã=

Ñ∏ê=ã~ëâáåÉå=ÉääÉê=~åÇê~=Ñ∏êÉã™ä=ìééëí™K=

bäîÉêâíóÖÉí=Ñ™ê=ÉåÇ~ëí=~åî®åÇ~ë

ÓÑ∏ê=~îëÉíí=®åÇ~ã™äI

Ó á=íÉâåáëâí=ÑÉäÑêáíí=íáääëí™åÇK

pí∏êåáåÖ~ê=ëçã=â~å=é™îÉêâ~=ë®âÉêÜÉíÉå=ã™ëíÉ=

çãÖ™ÉåÇÉ=™íÖ®êÇ~ëK

Avsedd användning

Saneringsslipmaskinen LDC 1709 FR/

LD 1709 FR är avsedd inom industri och

hantverk,

– för användning inom industri och hantverk,

– för torr slipning och glättning av betong,

puts, golvmassa, sandsten, chamotte och

asfalt,

– för avslipning av färg och limrester på betong

eller golvmassa,

– för insats med diamantverktyg som FLEX

erbjuder för denna maskin och som är

godkända för ett varvtal på minst 10000 r/m.

Användning av kap-, skrubb- och

lamellslipskivor eller trådborstar är ej tillåtet.

Vid användning av saneringsslipmaskinen

LDC 1709 FR/LD 1709 FR ska en dammsug

av typ M anslutas.

LDC 1709 FR/LD 1709 FR

105

Säkerhetsanvisningar

s^okfkd>

i®ë=åçÖÖê~åí=áÖÉåçã=~ää~=ë®âÉêÜÉíë~åîáëJ

åáåÖ~êå~K=

bà=ÄÉ~âí~ÇÉ=ë®âÉêÜÉíë~åîáëåáåÖ~ê=

çÅÜ=∏îêáÖ~=~åîáëåáåÖ~ê=â~å=äÉÇ~=íáää=ÉäÉâíêáëâ~=

ëí∏í~êI=Äê~åÇ=çÅÜLÉääÉê=ëî™ê~=ëâ~Ççê

c∏êî~ê~ ~ää~=ë®âÉêÜÉíë~åîáëåáåÖ~ê=çÅÜ=

∏îêáÖ~=~åîáëåáåÖ~ê=Ñ∏ê=Ñê~ãíáÇ~=ÄêìâK



Detta elverktyg är avsett för användning

som slipmaskin. Beakta alla säkerhets-

anvisningar, anvisningar, bilder och data

som erhålls med maskinen.

Om följande anvisningar ej beaktas kan

elektriska stötar, brand och/eller svåra

personskador uppstå.



Detta elverktyg är ej lämpligt för slipning

med sandpapper, arbete med trådborste,

polering och kapning.

Ej avsedd användning av elverktyget kan leda

till skador.



Använd aldrig tillbehör som inte av

tillverkaren rekommenderats för detta

elverktyg.

Bara för att ett tillbehör kan monteras

på elverktyget garanteras ingen säker

användning.



Det använda tillbehörets tillåtna

varvtal måste vara minst så högt

som elmaskinens angivna max varvtal.

Tillbehör som roterar snabbare än tillåtet,

kan gå sönder och flyga omkring.



Det använda verktygets ytterdiameter

och tjocklek måste motsvara elverktygets

angivna mått.

Felaktigt uppmätta verktyg kan inte skärmas

eller kontrolleras tillräckligt.



Slipskivor, sliptallrikar eller annat tillbehör

måste passa exakt på elverktygets

slipspindel.

Verktyg som inte passar exakt på elverktygets

slipspindel roterar ojämnt, vibrerar starkt och

kan leda till att kontrollen förloras.



Använd aldrig defekta verktyg.

Kontrollera verktygen före varje

användning rörande kanturslag och

sprickor och sliptallrikarna rörande

sprickor, slitage eller stark nötning.

Kontrollera att elverktyget eller verktyget

ej tagit skada om det fallit ner eller använd

ett oskadat verktyg. När verktyget

kontrollerats och monterats, måste du

hålla dig och andra personer utanför

det roterande verktygets plan och låta

maskinen gå en minut med högsta

hastighet.

Defekta verktyg bryts oftast redan under

denna testtid.



Använd personlig skyddsutrustning.

Använd beroende på tillämpning

ansiktsskydd, ögonskydd eller

skyddsglasögon. Använd vid behov

dammskydd, hörselskydd,

skyddshandskar eller specialförkläde

som skyddar mot fina slip- och

materialpartiklar.

Ögonen måste skyddas mot kringflygande

partiklar, som uppstår vid olika tillämpningar

Vid användning måste damm- eller

andningsskyddsmask filtrera uppstående

damm. Om du utsätter dig länge för starkt

buller, kan hörseln ta skada.

LDC 1709 FR/LD 1709 FR

106



Se till att andra personer håller tillräckligt

avstånd till ditt arbetsområde. Alla som

beträder arbetsområdet måste bära

personlig skyddsutrustning.

Delar av arbetsstycket eller avbrutna verktyg

kan flyga omkring och förorsaka skador även

utanför det direkta arbetsområdet.



Håll maskinen under arbete endast i de

isolerade handtagen om verktyget kan

träffa dolda strömledningar eller den

egna nätsladden.

Kontakt med en strömförande ledning kan

även sätta metallmaskindelar under spänning

och leda till elektriska stötar.



Håll alltid nätsladden på avstånd från

roterande verktyg.

Om du tappar kontrollen över maskinen,

kan nätsladden kapas eller gripas och din

hand eller arm komma i kontakt med det

roterande verktgyget.



Lägg aldrig ifrån dig maskinen förrän

verktyget står helt stilla.

Det roterande verktyget kan komma i kontakt

med avläggningsytan, varigenom du kan

tappa kontrollen över maskinen.



Låt aldrig maskin vara igång när den bärs.

Din klädsel kan genom tillfällig kontakt gripas

av det roterande verktyget och verktyget kan

borra in sig i din kropp.



Rengör maskinens luftöppningar

regelbundet.

Motorfläkten suger in damm i huset och

en större mängd metalldamm kan förorsaka

elektriska faror.



Använd ej maskinen i närheten

av brännbart material.

Gnistor kan tända dessa material.



Använd aldrig verktyg som kräver

kylvätska.

Användning av vatten eller andra kylmedel

kan leda till elektriska stötar.

Särskilda säkerhetsanvisningar

för slipning:



Använd uteslutande för denna maskin

godkända slipverktyg och den för dessa

verktyg avsedda skyddshuven.

Slipverktyg som inte är avsedda för denna

maskin kan inte avskärmas tillräckligt och är

osäkra.



Skyddshuven måste vara säkert

monterad på maskinen och så inställd,

att högsta möjliga säkerhet uppnås,

dvs minsta möjliga del av slipverktyget

är riktat öppet mot operatören.

Skyddshuven ska skydda operatören mot

avbrutna delar och tillfällig kontakt med

slipverktyget.



Slipverktygen får endast användas

för därför rekommenderat ändamål.

Till exempel: Slipa aldrig med en diamant-

sliptallriks sidyta. Diamantsliptallrikar är

avsedda för slipning med sliptallrikens

undersida. Kraftinverkan från sidan kan

bryta dessa slipverktyg.



Använd alltid oskadade spännflänsar

med rätt storlek och form för resp

verktyg.

Lämpliga flänsar stöder verktygen

och minskar därmed risken för brott.



Använd ej nötta verktyg från större

maskiner.

Verktygen för större elektriska maskiner är

inte konstruerade för mindre maskiners höga

varvtal och kan brytas.

LDC 1709 FR/LD 1709 FR

107

Backslag och motsvarande

säkerhetsanvisningar

Backslag är den plötsliga reaktionen när ett

roterande verktyg som slipskiva, sliptallrik eller

trådborste hakar fast eller blockeras, vilket leder

till att det roterande verktyget stoppas abrupt.

Därigenom slungas ett okontrollerat elverktyg

bort från det blockerande stället i motsatt

riktning till verktygets rotationsriktning.

Om t.ex. en slipskiva hakar fast eller blockeras

i arbetsstycket, kan slipskivans kant som

arbetar i arbetsstycket fastna och därigenom

förorsaka att slipskivan bryts eller ett backslag.

Slipskivan rör sig då mot eller från operatören

beroende på skivans rotationsriktning vid det

blockerande stället. Härvid kan slipskivor även

brytas.

Ett backslag är följden av felaktig användning av

elverktyget. Det kan förhindras genom lämpliga

försiktighetsåtgärder enligt nedanstående

beskrivning.



Håll fast maskinen ordentligt och ställ

dig så, att du kan fånga upp eventuella

backslagskrafter. Använd om möjligt

alltid stödhandtaget för att ha största

möjliga kontroll vid eventuella backslag

eller reaktioner vid uppstarten.

Operatören kan genom lämpliga

försiktighetsåtgärder behärska backslags-

och reaktionskrafterna.



Håll alltid händerna på avstånd från

roterande verktyg.

Verktyget kan vid vid backslag röra sig

över handen.



Undvik att med kroppen komma in i det

område som elverktyget rör sig i vid ett

eventuellt backslag.

Bakslaget trycker maskinen i motsatt riktning

till slipskivans riktning vid det blockerande

stället.



Arbeta särskilt försiktigt i närheten av

hörn och vassa kanter. Se till att verktyget

ej hoppar tillbaka från arbetsstycket eller

fastnar.

Det roterande verktyget tenderar till att fastna

vid hörn och vassa kanter eller om det studsar

tillbaka. Detta förorsakar kontrollförlust eller

backslag.



Använd inte en kedjesåg eller ett tandat

sågblad.

Sådana verktyg förorsakar ofta ett backslag

eller att man förlorar kontrollen över maskinen.

Vidare säkerhetsanvisningar

Använd endast för utomhusbruk godkänd

förlängningssladd.

Avslipning av blyfärg är ej lämpligt.

Blyfärger bör endast avlägsnas av specialist.

Bearbeta ej material som frisläpper

hälsovådliga ämnen (t.ex. asbest).

Vidta skyddsåtgärder om hälsovådligt,

brännbart eller explosivt damm kan bildas.

Använd dammskyddsmask.

Använd suganläggningar.

p^hph^alo>

Nätspänning och spänningsangivelsen

på typskylten måste överensstämma

med varandra.

LDC 1709 FR/LD 1709 FR

108

Buller och vibration

Buller- och svängningsvärdena har uppmätts

enligt EN 60745.

Maskinens A-uppmätta ljudnivå under typiska

förhållanden ger följande värden:

– Ljudtrycksnivå: 87,3 dB(A);

– Ljudeffektsnivå: 98,3 dB(A);

–Osäkerhet: K=3dB.

Sammanlagt svängningsvärde (vid slipning av

betongytor):

– Emissionsvärde: ah=7,4m/s

–Osäkerhet: K=1,9m/s

s^okfkd>

aÉ=~åÖáîå~=ã®íî®êÇÉå~=Ö®ääÉê=Ñ∏ê=åó~=

ã~ëâáåÉêK=f=Ç~ÖäáÖí=Äêìâ=®åÇê~ë=ÄìääÉê=çÅÜ=

ëî®åÖåáåÖëî®êÇÉå~K

l_p

Den i denna bruksanvisning angivna

svängningsnivån är uppmätt enligt en

i EN 60745 standardiserad mätmetod och

kan användas för jämförelse av elverktyg med

varandra.

Den lämpar sig också för en preliminär

uppskattning av svängningsbelastningen.

Den angivna svängningsnivån gäller för

elverktygets huvudsakliga användning.

Om elverktyget används för andra ändamål med

avvikande insatsverktyg eller bristande skötsel,

kan svängningsnivån avvika. Detta kan avsevärt

höja svängningsbelastningen över hela

livslängden.

För en exakt bestämning av svängnings-

belastningen

bör även den tid som maskinen

är frånslagen eller visserligen är igång men ej

arbetar tas med i beräkningen. Detta kan tydligt

minska svängningsbelastningen över hela

livslängden.

Bestäm extra säkerhetsåtgärder för använ-

darens skydd mot svängningar som till exempel:

Skötseln av elverktyg, att händerna hålls varma

och organisering av arbetsförloppen.

s^o=c£opfhqfd>

^åî®åÇ=Ü∏êëÉäëâóÇÇ=å®ê=äàìÇíêóÅâëåáî™å=

∏îÉêëâêáÇÉê=UR=Ç_E^FK

Tekniska data

Typ LDC 1709 FR/LD 1709 FR

Nätspänning V/Hz 230/50

Skyddsisolering / II

Märkeffekt W 1400

Avgiven effekt W 950

Varvtal rpm 10.000

Verktygshållare M14

Max skivdiameter mm 125

Vikt (utan nätsladd) kg 2,9

LDC 1709 FR/LD 1709 FR

109

Översikt

1 Spindel med gängad fläns

aSpännfläns

bSpännmutter

2 Svängbart kantsegment

3 Skyddshuv med borstkrans

4 Anslutning för utsugning

5Drevtopp

Med luftöppning och

rotationsriktningspil.

6 Spindellås

för att låsa spindeln vid verktygsbyte.

7 Extra stödhandtag

8Vippkontakt

För till- och frånslagning.

Med fast läge för kontinuerlig drift.

9 Slanghållare

10 Anslutningssladd 4,0 m

med nätkontakt

11 Typskylt

12 Hållnyckel

13 Stödhandtag

14 Skyddshuv med gummisugring

LDC 1709 FR/LD 1709 FR

110

Bruksanvisning

Före start

Packa upp elverktyget och motsvarande

tillbehör och kontrollera att leveransen är

fullständig och om transportskador uppstått.

Montering/byte av extra

stödhandtag

s^okfkd>

aê~=ìí=å®íâçåí~âíÉå=Ñ∏êÉ=~ää~=™íÖ®êÇÉê=

é™ ÉäîÉêâíóÖÉíK

bäîÉêâíóÖÉí=Ñ™ê=Éà=~åî®åÇ~ë=ìí~å=ãçåíÉê~í=

ëí∏ÇÜ~åÇí~ÖK

LDC 1709 FR:

Skruva ut de 2 skruvarna (NV 13).

Montera handtagets hållare enligt bilden (1.).

För att underlätta arbetet och för säker

styrning av elverktyget ska stödhandtaget

monteras på följande sätt:

– För högerhänta: Gänginsatsen på höger

sida

– För vänsterhänta: Gänginsatsen på

vänster sida

Sätt i och dra åt de 2 skruvarna (2.).

LD 1709 FR:

Skruva ut de 2 skruvarna (NV 13).

Montera stödhandtaget enligt bilden (1.).

Sätt i och dra åt de 2 skruvarna (2.).

Användning och byte av slipskivor

s^okfkd>

aê~=ìí=å®íâçåí~âíÉå=Ñ∏êÉ=~ää~=™íÖ®êÇÉê=

é™ ÉäîÉêâíóÖÉíK

Håll spindellåsningen intryckt (1.).

Lossa spännmuttern från spindeln moturs

med hållnyckeln och ta av den (2.).

Montera diamantsliptallriken (A) i rätt läge.

LDC 1709 FR/LD 1709 FR

111

Skruva fast spännmuttern (B) på spindeln

med flänsen riktad uppåt.

Håll spindellåsningen intryckt.

Dra åt spännmuttern med hållnyckeln.

LDC 1709 FR:

Kontrollera skyddshuvens läge:

Borstkransen ska sticka ut 0–1 mm

över sliptallriken. Korrigera vid behov

(se ”Inställning av skyddshuven

(LDC 1709 FR)”).

Stick nätkontakten i uttaget.

Starta elverktyget (utan att låta startknappen

snäppa fast) och låt det gå ca 30 sekunder.

Beakta eventuell obalans och vibration.

Koppla från elverktyget.

Elverktygets till- och frånslagning

Korttidsdrift:

Tillkoppling: För vippkontakten framåt

och håll fast den där.

Frånkoppling: Släpp vippkontakten.

Kontinuerlig drift:

s^o=c£opfhqfd>

bÑíÉê=ëíê∏ã~îÄêçíí=ëí~êí~ê=ÇÉå=íáääâçééä~ÇÉ=

ã~ëâáåÉå=~ìíçã~íáëâí=áÖÉåK

Tillkoppling: För vippkontakten framåt och

tryck på främre ändan tills den snäpper fast.

Frånkoppling:

Frånkoppling: Tryck på vippkontaktens

bakre ända.

LDC 1709 FR/LD 1709 FR

113

8. LDC 1709 FR:

För hörnslipning:

– Stäng av maskinen och vänta tills

slipverktyget står stilla.

– Dra ut det svängbara kantsegmentet

och sväng det åt vänster.

– Koppla till maskinen igen.

9. Koppla efter arbetet från elverktyget och

dra ut nätsladden.

Borstkrans (LDC 1709 FR)

Skyddshuven är utrustad med en borstkrans.

Denna krans har två funktioner:

– Eftersom kransen sticker ut över

sliptallrikens yta kommer den först

i kontakt med arbetsytan. Därigenom ställs

sliptallriken parallellt mot arbetsytan innan

slipmedlet kommer i kontakt med

arbetsytan. På så sätt undviks en skärformig

fördjupning genom sliptallrikens kant.

– Kransen håller tillbaka dammet tills det sugs

ut av dammsugaren.

Om borstkransen är skadas eller är mycket

sliten måste den bytas ut. En reservborstsats

(best.nr 348.422) kan erhållas hos varje FLEX

kundtjänst.

Underhåll

s^okfkd>

aê~=ìí=å®íâçåí~âíÉå=Ñ∏êÉ=~ää~=™íÖ®êÇÉê=

é™ ÉäîÉêâíóÖÉíK=

Rengöring

s^okfkd>

^åî®åÇ î~êâÉå=î~ííÉå=ÉääÉê=~åÇê~=

êÉåÖ∏êáåÖëî®íëâçêK

Blås igenom motorrummet och kåpans

insida med torr tryckluft regelbundet.

Rengör skyddshuven och det svängbara

kantsegmentet med torr tryckluft.

Reparation

Reparation får endast utföras av auktoriserad

verkstad.

l_p

içëë~=Éà=ëâêìî~êå~=é™=ãçíçêâ™é~å=ìåÇÉê=

Ö~ê~åíáíáÇÉåK=f=~åå~í=Ñ~ää=ìééÜ∏ê=íáääîÉêâ~êÉåë=

Ö~ê~åíá=~íí=Ö®ää~K

Reservdelar och tillbehör

För tillbehör, särskilt slipmaterial, se tillverkarens

katalog.

Gummisugring (LD 1709 FR)

Byt defekt eller mycket sliten gummisugring.

Den kan beställas hos varje FLEX-kundtjänst

under best.nr 257.246.

LDC 1709 FR/LD 1709 FR

114

Skrotning och avfallshantering

s^okfkd>

d∏ê=Ñ∏êÄêìâ~ÇÉ=ã~ëâáåÉê=çÄêìâÄ~ê~=ÖÉåçã=

~íí=~îä®Öëå~=å®íëä~ÇÇÉåK

Endast för EU-stater

Kasta ej elverktyg i hushållssoporna!

Enligt det europeiska direktivet 2002/96/EG

ska förbrukade elverktyg samlas separat och

hanteras enligt gällande avfallsbestämmelser.

l_p

cê™Ö~=Ñ~ÅâÜ~åÇä~êÉå=ê∏ê~åÇÉ=

~îÑ~ääëÄÉëí®ããÉäëÉê>

-Försäkran om överens-

stämmelse

Under eget ansvar försäkrar vi härmed

att denna produkt uppfyller kraven

i nedanstående standarder och direktiv:

EN 60745 enligt bestämmelserna i direktiven

2004/108/EG, 2006/42/EG.

Ansvarig för tekniska underlag:

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

11.01.2010

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Garanti

Vid köp av ny maskin ger FLEX 2 års tillverkar-

garanti, från och med maskinens försäljnings-

datum till slutkonsumenten. Garantin gäller

endast för brister p g a material- och/eller

tillverkningsfel liksom för ej fungerande

garanterade egenskaper. Originalkvittot

med försäljningsdatum måste uppvisas vid

eventuella garantianspråk. Garantireparationer

får endast utföras av FLEX auktoriserade

verkstäder eller servicestationer.

Garantianspråk gäller endast om maskinen

använts på avsett sätt.

Garantin omfattar inte driftbetingat slitage,

felaktig användning, helt eller delvis demonte-

rade maskiner eller skador som uppkommit

på grund av överbelastning av maskinen eller

på grund av att ej godkända, trasiga eller

felaktigt använda verktyg har använts.

Skador som orsakats av maskinen på

verktyg eller arbetsstycken, utövande av våld,

följdskador som kan hänföras till att kunden

eller tredje part misskött underhållet av

maskinen, skadegörelse som en följd av yttre

påverkansfaktorer eller främmande partiklar,

t.ex. sand eller sten, samt skador som beror

på att bruksanvisningen inte följts, t.ex. att

maskinen anslutes till fel nätspänning eller

strömtyp. Garantianspråk för tillbehör kan

endast göras gällande om de använts med

maskiner som använts på avsett eller tillåtet

sätt.

Ansvar

Tillverkaren och hans representant ikläder sig

inget ansvar för skador eller förlorad vinst som

uppstår genom produkten eller genom att

produkten ej kan användas.

Tillverkaren och hans representant ikläder sig

inget ansvar för skador som uppstår genom

felaktig användning eller i förbindelse med

andra tillverkares produkter.

Oliver SchneiderEckhard Rühle

Manager Research &

Development (R & D)

Manager Quality

Department (QD)

LDC 1709 FR/LD 1709 FR

116

Turvallisuusohjeita

s^olfqrp>

iìÉ=â~áââá=íìêî~ääáëììëJ=à~=ãììí=çÜàÉÉíK=

qìêî~ääáëììëçÜàÉáÇÉå=åçìÇ~íí~ãáëÉå=

ä~áãáåäó∏åíá=ë~~íí~~=àçÜí~~=ë®Üâ∏áëâììåI=

íìäáé~äççå=à~Lí~á=î~â~î~~å=äçìââ~~åíìãáëÉÉå

p®áäóí®=â~áââá=íìêî~ääáëììëJ=à~=ãììí=çÜàÉÉí=

ãó∏ÜÉãé®®=â®óíí∏í~êîÉíí~=î~êíÉåK



Tämä sähkötyökalu on tarkoitettu

käytettäväksi hiomakoneena. Huomioi

kaikki turvallisuusohjeet, käyttöohjeet,

piirustukset ja tiedot, jotka toimitetaan

koneen mukana.

Jollet noudata seuraavia ohjeita, seurauksena

saattaa olla sähköisku, tulipalo ja/tai vakavia

loukkaantumisia.



Kyseinen sähkötyökalu ei sovellu

hiekkapaperihiontaan, työskentelyyn

teräsharjoilla, kiillottamiseen tai

katkaisuhiontaan.

Sähkötyökalun käyttö ohjeidenvastaisiin

käyttötarkoituksiin voi aiheuttaa vaaratilanteita

ja loukkaantumisia.



Älä käytä mitään tarvikkeita, joita

valmistaja ei ole hyväksynyt tai suositellut

nimenomaan tälle sähkötyökalulle.

Vaikka pystyt kiinnittämään lisätarvikkeen

sähkötyökaluun, se ei takaa sen turvallista

käyttöä.



Käyttötyökalun sallitun kierrosnopeuden

tulee olla vähintään yhtä suuri kuin

sähkötyökalussa ilmoitettu maksimi

kierrosnopeus.

Tarvike, joka pyörii sallittua nopeammin,

saattaa mennä hajalle ja palaset sinkoutuvat

ympäristöön.



Vaihtotyökalun ulkohalkaisijan ja

paksuuden tulee vastata sähkötyökalun

mittatietoja.

Vääränkokoisia vaihtotyökaluja ei voida

suojata tai hallita riittävästi.



Hiomalaikan, hiomalautasen tai muun

hiomatarvikkeen tulee sopia tarkasti

sähkötyökalun hiomakaraan.

Vaihtotyökalut, jotka eivät sovi tarkasti

sähkötyökalun hiomakaraan, pyörivät

epätasaisesti, tärisevät voimakkaasti ja voivat

johtaa koneen hallinnan menettämiseen.



Älä käytä vioittuneita vaihtotyökaluja.

Tarkista aina ennen koneen käyttöä,

ettei vaihtotyökalussa ole säröjä tai

halkeamia ja ettei hiomalaikka ole

kulunut. Jos sähkötyökalu tai

vaihtotyökalu putoaa, tarkista sen kunto.

Käytä vain hyväkuntoisia ja ehjiä

vaihtotyökaluja. Kun olet tarkistanut

ja asentanut vaihtotyökalun, pysyttele

poissa pyörivän vaihtotyökalun tasosta

ja varmista, että myös lähistöllä olevat

henkilöt toimivat samoin, ja anna koneen

käydä maksimi nopeudella noin minuutin

ajan.

Vioittuneet vaihtotyökalut menevät yleensä

rikki tässä ajassa.



Käytä henkilökohtaisia suojavarusteita.

Käytä käyttökohteesta riippuen

kokokasvonaamaria, silmiensuojainta tai

suojalaseja. Jos olosuhteet niin vaativat,

käytä pölynaamaria, kuulonsuojaimia,

suojakäsineitä tai erikoissuojavaatetta,

joka suojaa pieniltä hioma- ja

materiaalihiukkasilta.

Suojaa silmät lenteleviltä vierailta esineiltä

tms., joita voi syntyä erilaisessa käytössä.

Pölynaamarin tai hengityssuojaimen tulee

suodattaa käytön aikana syntyvä pöly.

Pidempiaikainen voimakkaalle melulle

altistuminen saattaa vaikuttaa heikentävästi

kuuloon.

DC 1709 FR/LD 1709 FR

117



Varmista, että muut henkilöt pysyvät

riittävän kaukana työalueelta. Jokaisen,

joka tulee työalueelle, tulee käyttää

henkilökohtaista suojavarustusta.

Työstettävästä pinnasta irtoavat kappaleet

tai murtuneen vaihtotyökalun osat saattavat

sinkoutua kauemmaksi ja aiheuttaa

loukkaantumisia myös varsinaisen

työalueen ulkopuolella.



Pidä kiinni koneesta vain eristetyistä

kahvaosista, kun työskentelet paikoissa,

joissa sähkötyökalu voi osua piilossa

olevaan sähköjohtoon tai koneen omaan

verkkojohtoon.

Kosketus jännitteiseen johtoon voi tehdä

myös koneen metalliosat jännitteisiksi ja johtaa

sähköiskuun.



Pidä verkkojohto poissa pyörivistä

vaihtotyökaluista.

Jos menetät koneen hallinnan, verkkojohto

voi katketa tai tarttua kiinni ja kätesi tai

käsivartesi saattaa osua pyörivään

vaihtotyökaluun.



Älä laske sähkötyökalua käsistäsi,

ennen kuin se on täydellisesti pysähtynyt.

Pyörivä vaihtotyökalu saattaa koskettaa

laskualustaa, jolloin voit menettää

sähkötyökalun hallinnan.



Älä kanna koskaan käynnissä olevaa

sähkötyökalua.

Koskettaessaan vahingossa vaihtotyökalua

vaatteet voivat tarttua siihen kiinni ja

vaihtotyökalu saattaa porautua käyttäjän

kehoon.



Puhdista säännöllisesti sähkötyökalun

tuuletusaukot.

Moottorin puhallin imee pölyä koteloon, ja jos

metallipölyä kerääntyy runsaasti, seurauksena

voi olla sähköisiä vaaratilanteita.



Älä käytä sähkötyökalua palavien

materiaalien lähellä.

Tällaiset aineet voivat syttyä palamaan

kipinöiden vaikutuksesta.



Älä käytä vaihtotyökaluja, joiden käyttö

vaatii nestemäisiä jäähdytysmenetelmiä.

Veden tai jonkin muun nestemäisen

jäähdytysaineen käyttö voi aiheuttaa

sähköiskun.

Erityiset hiontaa koskevat

turvallisuusohjeet:



Käytä ainoastaan kyseiselle

sähkötyökalulle hyväksyttyjä

hiomatyökaluja ja vain niille

tarkoitettuja suojuksia.

Hiomatyökaluja, joita ei ole tarkoitettu

kyseiselle sähkötyökalulle, ei voida suojata

riittävästi eikä niiden käyttö ole turvallista.



Suojuksen tulee olla hyvin kiinnitetty

sähkötyökaluun ja säädetty niin, että

koneen käyttäjän turvallisuus on suurin

mahdollinen, ts. vain mahdollisimman

pieni osa hiomatyökalusta on avoin

käyttäjään päin.

Suojuksen tarkoituksena on suojata koneen

käyttäjää irtoavilta kappaleilta ja estää tahaton

kosketus hiomatyökaluun.



Hiomatyökaluja saa käyttää ainoastaan

siihen käyttöön, mihin niitä suositellaan.

Esimerkiksi: Älä koskaan hio

timanttihiomalaikan sivupinnalla.

Timanttilaikat on tarkoitettu materiaalin

poistoon hiomalaikan alapintaa käyttäen.

Hiomatyökalu saattaa mennä rikki, jos siihen

kohdistuu sivuttaisia voimia.



Käytä aina ehjää kiinnityslaippaa,

joka sopii kooltaan ja muodoltaan

valitsemaasi vaihtotyökaluun.

Sopivat laipat tukevat vaihtotyökaluja

ja vähentävät samalla murtumisriskiä.



Älä käytä kuluneita vaihtotyökaluja,

jotka ovat kuuluneet suurempiin

sähkötyökaluihin.

Suurempien sähkötyökalujen vaihtotyökalut

eivät sovellu pienempien sähkötyökalujen

korkeille kierrosluville, ja ne voivat murtua.

LDC 1709 FR/LD 1709 FR

118

Takapotku ja siihen liittyvät

turvallisuusohjeet

Takapotku on koneen äkillinen reaktio, jonka

aiheuttaa vaihtotyökalun, kuten hiomalaikan,

hiomalautasen, teräsharjan tms.

kiinnitakertuminen tai -juuttuminen.

Takertuessaan kiinni tai jumittuessaan

pyörivä sähkötyökalu pysähtyy äkillisesti.

Tällöin hallitsematon sähkötyökalu sinkoutuu

kiinnitarttumiskohdasta vaihtotyökalun

pyörimissuunnan vastaiseen suuntaan.

Jos esim. hiomalaikka tarttuu kiinni tai jumittuu

työkappaleeseen, niin hiomalaikan reuna, joka

painautuu työkappaleeseen, voi juuttua kiinni,

jolloin hiomalaikka irtoaa tai aiheuttaa

takapotkun. Hiomalaikka liikkuu silloin

koneen käyttäjää kohti tai poispäin

käyttäjästä riippuen laikan pyörimissuunnasta

kiinnijuuttumiskohdassa. Tällöin hiomalaikat

saattavat myös murtua.

Takapotkun aiheuttaa sähkötyökalun

väärinkäyttö tai käyttö väärään

käyttötarkoitukseen. Takapotku voidaan

estää sopivin varotoimenpitein, kuten

seuraavissa ohjeissa neuvotaan.



Pidä sähkötyökalusta kiinni tukevalla

otteella ja pidä kehosi ja käsivartesi

sellaisessa asennossa, että pystyt

hallitsemaan takapotkun voimat.

Mikäli mahdollista, käytä aina lisäkahvaa,

jotta voit hallita mahdollisimman hyvin

takapotkun voiman tai reaktiomomentin.

Koneen käyttäjä pystyy hallitsemaan

takapotkun ja reaktiovoimat noudattamalla

sopivia varotoimenpiteitä.



Älä vie koskaan kättä pyörivän

vaihtotyökalun lähelle.

Vaihtotyökalu voi luiskahtaa käden

päälle takapotkun sattuessa.



Varo asettumasta alueelle,

jonne sähkötyökalu liikkuu takapotkun

sattuessa.

Takapotku pakottaa sähkötyökalun

vastakkaiseen suuntaan kuin hiomalaikan

liike jumittumiskohdassa.



Työskentele erittäin varovasti kulmien,

terävien reunojen tms. alueella. Estä

vaihtotyökalun ponnahtaminen takaisin

työstettävästä kohteesta ja

kiinnijuuttuminen.

Pyörivällä vaihtotyökalulla on taipumus

juuttua kiinni kulmissa, terävissä reunoissa tai

saadessaan kimmokkeen. Tämä aiheuttaa

takapotkun tai kone riistäytyy hallinnasta



Älä käytä ketju- tai hammastettua

sahanterää.

Tällaiset vaihtotyökalut aiheuttavat usein

takapotkun tai sähkötyökalun hallinnan

menettämisen.

Muita turvallisuusohjeita

Käytä vain ulkokäyttöön hyväksyttyä

jatkojohtoa.

Lyijypitoisten maalien hiontaa ei suositella.

Lyijypitoiset maalit saa poistaa vain alan

ammattimies.

Älä työstä materiaaleja, joista vapautuu

terveydelle vaarallisia aineita (esim. asbestia).

Ryhdy tarvittaviin varotoimiin, jos työssä

voi muodostua terveydelle haitallista,

palavaa tai räjähdysaltista pölyä.

Käytä hengityssuojainta.

Käytä pölynimujärjestelmää.

bpfkbs^efkdlq>

Verkkojännitteen ja jännitetietojen tulee

olla samat kuin tyyppikilvessä.

DC 1709 FR/LD 1709 FR

119

Melu ja tärinä

Melu- ja tärinäarvot mitattiin standardin

EN 60745 mukaan.

Koneen A-painotettu melutaso on tavallisesti:

– Äänenpainetaso: 87,3 dB(A);

– Äänitehotaso: 98,3 dB(A);

–Epävarmuus: K=3dB.

Tärinän kokonaisarvo (betonipintoja hiottaessa):

– Päästöarvo: ah=7,4m/s

–Epävarmuus: K=1,9m/s

eìçãK

fäãçáíÉíìí=ãáíí~ìë~êîçí=âçëâÉî~í=ììëá~=ä~áííÉáí~K=

m®áîáíí®áëÉëë®=â®óí∏ëë®=ãÉäìJ=à~=í®êáå®~êîçí=

ãììííìî~íK

legb

Näissä ohjeissa ilmoitettu tärinätaso on

mitattu standardissa EN 60745 normitetun

mittausmenetelmän mukaan ja sitä voidaan

käyttää sähkötyökalujen keskinäiseen

vertailuun. Se soveltuu myös tärinäaltistuksen

alustavaan arviointiin. Ilmoitettu tärinätaso

tarkoittaa altistumisen tasoa sähkötyökalun

pääasiallisessa käyttötarkoituksessa.

Mutta jos sähkötyökalua käytetään muihin

käyttötarkoituksiin, normaalista poikkeavilla

käyttötyökaluilla tai sitä ei ole huollettu riittävästi,

tärinätaso saattaa poiketa ilmoitetusta.

Tällöin koko työaikaa koskeva tärinäaltistus

voi olla selvästi suurempi.

Tärinäaltistuksen tarkassa arvioinnissa tulee

huomioida myös ne ajat,

jolloin laite on kytketty

pois päältä tai se on käynnissä, mutta ei

varsinaisesti käytössä. Tällöin koko työaikaa

koskeva tärinäaltistus voi olla selvästi

alhaisempi.

Määrittäkää lisätoimenpiteet koneen käyttäjän

suojaamiseksi tärinän vaikutukselta, kuten

esimerkiksi: sähkötyökalun ja käyttötyökalujen

huolto, käsien suojaaminen kylmältä, työnkulun

suunnittelu.

s^ol>

jÉäìí~ëçå=óäáíí®Éëë®=UR=Ç_E^F=â®óí®=

âììäçåëìçà~áãá~K

Tekniset tiedot

Konetyyppi LDC 1709 FR/LD 1709 FR

Verkkojännite V/Hz 230/50

Suojausluokka / II

Ottoteho W 1400

Antoteho W 950

Kierrosnnopeus r/min 10.000

Työkalun kiinnitys M14

Laikan halkaisija max. mm 125

Paino (ilman liitäntäjohtoa) kg 2,9

LDC 1709 FR/LD 1709 FR

120

Kuva koneesta

1 Kara, jossa kierrelaippa

a Kiinnityslaippa

b Kiinnitysmutteri

2 Käännettävä reunasegmentti

3 Harjareuna

4 Liitoskappale imurille

5 Vaihteistopää

Ilman ulostulo ja pyörimissuunnan

nuoli.

6 Karalukko

Karan lukitsemiseen vaihdettaessa

hiomalaikka.

7 Lisäkahva ja kahvanpidike

8 Käynnistyskytkin

Koneen käynnistämiseen

ja pysäyttämiseen.

Lukitusasento pitempää työjaksoa

varten.

9 Letkun kiinnitin

10 Liitäntäjohto 4,0 m ja

verkkopistotulppa

11 Tyyppikilpi

12 Pidätinavain

13 Lisäkahva

14 Laikansuojus, jossa kuminen

imurengas

DC 1709 FR/LD 1709 FR

121

Käyttöohjeet

Ennen käyttöönottoa

Ota sähkötyökalu ja tarvikkeet pois

pakkauksesta ja tarkista, ettei toimituksesta

puutu mitään ja ettei ole kuljetusvaurioita.

Lisäkahvan kiinnitys/vaihto

s^olfqrp>

fêêçí~=éáëíçíìäéé~=éáëíçê~ëá~ëí~=ÉååÉå=â~áââá~=

ë®Üâ∏íó∏â~äììå=âçÜÇáëíìîá~=í∏áí®K

p®Üâ∏íó∏â~äì~=Éá=ë~~=â®óíí®®I=àçë=äáë®â~Üî~=

Éá çäÉ=~ëÉååÉííìå~K

LDC 1709 FR:

Avaa 2 ruuvia (SW 13) ja poista.

Työnnä kahvanpidike vaihteistopään

päälle (1.).

Työskentely ei rasita ja sähkötyökalun

ohjaaminen on turvallista, kun asennat

kahvanpidikkeen seuraavasti:

– oikeakätiset: kierreosa oikealle

– vasenkätiset: kierreosa vasemmalle

Kiinnitä 2 ruuvia paikoilleen ja kiristä

kiinni (2.).

LD 1709 FR:

Avaa 2 ruuvia (SW 13) ja poista.

Työnnä kahva vaihteistopään päälle (1.).

Kiinnitä 2 ruuvia paikoilleen ja kiristä kiinni (2.).

Hiomavälineen kiinnitys ja vaihto

s^olfqrp>

fêêçí~=éáëíçíìäéé~=éáëíçê~ëá~ëí~=ÉååÉå=

â~áââá~ ë®Üâ∏íó∏â~äììå=âçÜÇáëíìîá~=í∏áí®K

Paina karalukkoa ja pidä se pohjaan

painettuna (1.).

Avaa kiinnitysmutteri karasta

pidätinavaimella kääntämällä vastapäivään

ja poista mutteri (2.).

Aseta timanttihiomalaikka (A) paikalleen

oikeaan asentoon.

LDC 1709 FR/LD 1709 FR

122

Kierrä kiinnitysmutteri (B) karaan olake

ylöspäin.

Paina karalukkoa ja pidä se pohjaan

painettuna.

Kiristä kiinnitysmutteri pidätinavaimella.

LDC 1709 FR:

Tarkista laikan suojuksen asento:

Harjareunuksen tulee ulottua noin 0–1 mm

hiomalaikan ulkopuolelle. Korjaa tarvittaessa

(katso »Suojuksen säätö (LDC 1709 FR)«).

Pane pistotulppa pistorasiaan.

Käynnistä sähkötyökalu (ilman

lukitustoimintoa) ja anna sen käydä

noin 30 sekuntia. Tarkista, ettei ole

epätasapainoa tai tärinää.

Kytke sähkötyökalu pois päältä.

Sähkötyökalun käynnistys

ja pysäytys

Lyhytaikainen käyttö ilman lukitustoimintoa:

Työnnä käynnistyskytkin eteen ja pidä

siitä kiinni.

Pysäytä kone vapauttamalla

käynnistyskytkin.

Pitempi työjakso lukitustoiminnolla:

s^ol>

m®®ääÉâóíâÉííó=ë®Üâ∏íó∏â~äì=â®óååáëíóó=

ë®Üâ∏â~íâçå=à®äâÉÉåK

Työnnä käynnistyskytkin eteen ja lukitse

se painamalla kytkimen etuosasta.

Kytke kone pois päältä:

Pysäytys: avaa lukitus painamalla

käynnistyskytkimen takaosasta.

DC 1709 FR/LD 1709 FR

123

Suojuksen säätö (LDC 1709 FR)

legb

Harjareunuksen tulee ulottua noin 0–1 mm

hiomalaikan ulkopuolelle. Timanttihiomalaikan

kuluminen voidaan kompensoida säätämällä

laikan suojuksen korkeutta.

Avaa suojuksen ruuviliitos.

Säädä suojus kiertämällä se sopivalle

korkeudelle.

Kiristä ruuviliitos.

Pölynimujärjestelmän käyttö

legb

Suositellaan FLEX erikoisimurin S 47 M käyttöä.

Työnnä imuletku letkun kiinnittimen läpi ja

kiinnitä suojuksen liitoskappaleeseen.

Liitä imuletku imuriin. Noudata imurin

käyttöohjeita! Tarkista kiinnitys! Käytä

tarvittaessa sopivaa adapteria.

legb

gçë=áãìêáëë~=í~êîáí~~å=ÉêáíóáåÉå=äááíçëâ~éé~äÉ=

EíëK=Éêáä~áåÉå=âìáå=ë®Üâ∏íó∏â~äìëë~=

î~âáçî~êìëíÉÉå~=çäÉî~=PO=ããLPS=ãã=

äááíçëâ~éé~äÉFI=Ü~åâá=ëçéáî~=~Ç~éíÉêá=áãìêáå=

íçáãáíí~à~äí~K

Työskentely sähkötyökalulla

s^olfqrp>

mó∏êáî®=Üáçã~ä~áââ~=Éá=ë~~=çëì~=íÉê®îááå=

ìäçëéáëí®îááå=ÉëáåÉáëááåK=q~â~éçíâìå=êáëâá>=

eáçã~ä~áââ~=ë~~íí~~=î~ìêáçáíì~K=

gçë Üáçã~ä~áââ~=î~ìêáçáíìì=í~á=âìäìì=äááâ~~I=

î~áÜÇ~=ëÉå=íáä~ääÉ=î®äáíí∏ã®ëíá=ììëáK

s^ol>

máÇ®=ë®Üâ∏íó∏â~äìëí~=~áå~=âááååá=ãçäÉããáå=

â®ëáå>=

1. Kiinnitä hiomaväline.

2. Liitä imuri.

3. Kytke verkkopistotulppa pistorasiaan.

4. Käynnistä imuri.

5. Käynnistä kone.

6. Aseta betonihiomakone työstettävää pintaa

vasten. Harjareunuksen tulee olla samassa

tasossa työstettävän pinnan kanssa.

Harjareunuksen (LDC 1709 FR) tai kumisen

imurenkaan (LD 1709 FR) tulee olla

samassa tasossa työstettävän pinnan

kanssa.

7. Paina sitten voimakkaammin, niin että

hiomalaikka koskettaa työstettävää pintaa.

Käsittele samalla pinta

betonihiomakoneella limittäin menevin

liikkein.

LDC 1709 FR/LD 1709 FR

124

8. LDC 1709 FR:

Kulmakohtien hionta:

– Katkaise virta koneesta ja odota,

kunnes hiomatyökalu on pysähtynyt.

– Vedä käännettävää reunasegmenttiä

ulospäin ja käännä vasemmalle.

– Käynnistä kone.

9. Kun lopetat työskentelyn, pysäytä

sähkötyökalu ja irrota pistotulppa

pistorasiasta.

Harjareuna (LDC 1709 FR)

Suojus on varustettu harjareunuksella.

Reunuksella on kaksi tehtävää:

– Koska harjareunus ulottuu hiomalaikan

pinnan ulkopuolelle, se osuu ensimmäisenä

työstettävään pintaan. Tällöin hiomalaikka

asettuu samansuuntaiseksi pinnan kanssa,

ennen kuin hiomatarvike koskettaa pintaa.

Näin hiomalaikan reuna ei painaudu

sirpinmuotoisesti hiottavaan pintaan.

– Reunus estää pölyn leviämisen hengitysil-

maan, ennen kuin imuri imee pölyn pois.

Kun harjareunus vioittuu tai on kulunut liikaa,

sen tilalle on vaihdettava uusi. Varaharjasarjoja

(til.-nro 348.422) on saatavana kaikista FLEX

keskushuolloista.

Kuminen imurengas (LD 1709 FR)

Kun kuminen imurengas vioittuu tai on kulunut

liikaa, sen tilalle on vaihdettava uusi.

Sen voi tilata kaikista FLEX-keskushuolloista

tilausnumerolla 257.246.

Huolto ja hoito

s^olfqrp>

fêêçí~=éáëíçíìäéé~=éáëíçê~ëá~ëí~=ÉååÉå=â~áââá~=

ë®Üâ∏íó∏â~äììå=âçÜÇáëíìîá~=í∏áí®K=

Puhdistus

s^olfqrp>

ûä® â®óí®=îÉíí®=í~á=åÉëíÉã®áëá®=

éìÜÇáëíìë~áåÉáí~K

Puhalla koneen sisätila ja moottori puhtaaksi

kuivalla paineilmalla säännöllisin välein.

Puhdista laikansuojus ja käännettävä

reunasegmentti kuivalla paineilmalla.

Korjaukset

Korjaukset saa suorittaa vain valmistajan

valtuuttama huoltoliike.

legb

ûä®=~î~~=ãççííçêáâçíÉäçå=êììîÉà~=í~âìì~à~å=

~áâ~å~K=gçääÉá=çÜàÉíí~=åçìÇ~íÉí~I=î~äãáëí~à~å=

ãó∏åí®ã®=í~âìì=ê~ìâÉ~~K

Varaosat ja tarvikkeet

Katso muut lisätarvikkeet, erityisesti

vaihtotyökalut, valmistajan tuote-esitteistä.

DC 1709 FR/LD 1709 FR

125

Kierrätysohjeita

s^olfqrp>

qÉÉ=â®óí∏ëí®=éçáëíÉíìí=âçåÉÉí=

â®óíí∏âÉäîçííçã~âëá=áêêçíí~ã~ää~=äááí®åí®àçÜíçK

Vain EU-maat

Käytöstä poistetut sähkötyökalut

eivät kuulu sekajätteisiin!

Sähkö- ja elektroniikkalaiteromusta

annetun EU-direktiivin 2002/96/EY ja sen

voimaansaattavien kansallisten säädösten

mukaisesti tulee käytöstä poistetut

sähkötyökalut kerätä erikseen ja toimittaa

asianmukaiseen hyötykäyttöpisteeseen.

legb

ûä®=~î~~=ãççííçêáâçíÉäçå=êììîÉà~=í~âìì~à~å=

~áâ~å~K=gçääÉá=çÜàÉíí~=åçìÇ~íÉí~I=î~äãáëí~à~å=

ãó∏åí®ã®=í~âìì=ê~ìâÉ~~K

-Vaatimustenmukaisuus

Vakuutamme täten yksinvastuullisina, että

tämä tuote täyttää seuraavien standardien tai

normatiivisten dokumenttien vaatimukset:

EN 60745 direktiivien 2004/108/EY,

2006/42/EY määräysten mukaisesti.

Teknisestä dokumentaatiosta vastaa:

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

11.01.2010

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Takuu

FLEX myöntää uudelle koneelle 2 vuoden

takuun, alkaen koneen myyntipäivästä

loppukuluttajalle. Takuu kattaa vain viat, jotka

johtuvat materiaali- ja/tai valmistusvirheestä

ja jos koneelle ilmoitetut ominaisuudet jäävät

täyttymättä. Takuutapauksessa on näytettävä

alkuperäinen ostokuitti, josta ilmenee koneen

myyntipäivä.

Takuun puitteissa suoritettavat korjaukset

saa tehdä ainoastaan FLEXin valtuuttamat

korjaamot tai huoltoliikkeet. Takuu on

voimassa vain, kun konetta käytetään

määräysten mukaisesti.

Takuuseen eivät sisälly viat, jotka ovat

aiheutuneet koneen normaali kulumisesta,

väärinkäytöstä, koneen purkamisesta osiin

osittain tai kokonaan, koneen

ylikuormittamisesta ja työvälineiden käytöstä,

jotka eivät ole saaneet valmistajan hyväksyntää

tai ovat viallisia tai joita on käytetty

käyttötarkoituksen vastaisesti.

Takuu ei kata myöskään koneen

käyttötyökaluun tai/ja työkapaleeseen

aiheuttamia vaurioita, väkivaltaisesta käytöstä

aiheutuvia vaurioita, asiakkaan tai kolmansien

osapuolien ohjeidenvastaisesta tai

riittämättömästä huollosta johtuvia vaurioita,

vieraiden esineiden, kuten hiekan tai kivien

aiheuttamia vaurioita eikä vaurioita, joihin on

syynä käyttöohjeiden laiminlyönti, kuten esim.

koneen liitäntä väärään verkkojännitteeseen

tai virtalajiin. Käyttötyökaluihin tai/ja

lisätarvikkeisiin liittyvät takuuvaatimukset ovat

mahdollisia vain sillon, kun niitä käytetään

sellaisten koneiden kanssa, joihin ne on

tarkoitettu tai hyväksytty.

Vastuun poissulkeminen

Valmistaja ja valmistajan edustaja eivät vastaa

vahingoista tai voiton menetyksestä, joiden

syynä on liiketoiminnan keskeytyminen johtuen

tuotteesta tai siitä, ettei tuotetta mahdollisesti

voida käyttää.

Valmistaja ja valmistajan edustaja eivät vastaa

vahingoista, joiden syynä on ohjeiden vastainen

käyttö tai koneen käyttö muiden kuin

valmistajan tuotteiden kanssa.

Oliver SchneiderEckhard Rühle

Manager Research &

Development (R & D)

Manager Quality

Department (QD)

LDC 1709 FR/LD 1709 FR

126

Ðåñéå÷üìåíá

Ãéá ôçí áóöÜëåéÜ óáò . . . . . . . . . . . . 126

Èüñõâïò êáé êñáäáóìüò . . . . . . . . . . 130

Ôå÷íéêÜ ÷áñáêôçñéóôéêÜ . . . . . . . . . . . 131

Ìå ìéá ìáôéÜ . . . . . . . . . . . . . . . . . . . . 132

Ïäçãßåò ÷ñÞóçò . . . . . . . . . . . . . . . . . 133

ÓõíôÞñçóç êáé öñïíôßäá . . . . . . . . . . 137

Õðïäåßîåéò áðüóõñóçò . . . . . . . . . . . . 137

ÄÞëùóç ðéóôüôçôáò . . . . . . . . . . . 137

Åããýçóç . . . . . . . . . . . . . . . . . . . . . . . 138

×ñçóéìïðïéïýìåíá óýìâïëá

ÐÑÏÅÉÄÏÐÏÉÇÓÇ!

Äçëþíåé Üìåóç áðåéëÞ êéíäýíïõ.

Óå ðåñßðôùóç ìç ôÞñçóçò ôçò õðüäåéîçò

õðÜñ÷åé êßíäõíïò èáíÜôïõ Þ âáñåéþí

ôñáõìáôéóìþí.

ÐÑÏÓÏ×Ç!

Äçëþíåé ìßá åíäå÷ïìÝíùò åðéêßíäõíç

êáôÜóôáóç. Óå ðåñßðôùóç ìç ôÞñçóçò

ôçò õðüäåéîçò õðÜñ÷åé êßíäõíïò

ôñáõìáôéóìþí Þ õëéêþí æçìéþí.

ÕÐÏÄÅÉÎÇ

Äçëþíåé óõìâïõëÝò åöáñìïãÞò

êáé óçìáíôéêÝò ðëçñïöïñßåò.

Óýìâïëá óôï ìç÷Üíçìá

Ðñéí ôç èÝóç óå ëåéôïõñãßá

äéáâÜóôå ôéò ïäçãßåò

÷åéñéóìïý!

ÖïñÜôå ðñïóôáôåõôéêÜ

ìáôïãõÜëéá!

Õðüäåéîç áðüóõñóçò ãéá

ôï ðáëéü ìç÷Üíçìá

(âë. óôç óåëßäá 137)!

Ãéá ôçí áóöÜëåéÜ óáò

ÐÑÏÅÉÄÏÐÏÉÇÓÇ!

ÄéáâÜóôå ðñéí ôçí ÷ñÞóç ôïõ çëåêôñéêïý

åñãáëåßïõ êáé ôçñÞóôå

– ôéò ðáñïýóåò ïäçãßåò ÷åéñéóìïý,

– ôéò ”ÃåíéêÝò õðïäåßîåéò áóöáëåßáò”

ó÷åôéêÜ ìå ôç ÷ñÞóç çëåêôñéêþí

åñãáëåßùí óôï åðéóõíáðôüìåíï

öõëëÜäéï (áñ. öõëëáäßïõ: 315.915),

– ôïõò ãéá ôïí ôüðï åñãáóßáò éó÷ýïíôåò

êáíüíåò êáé ðñïäéáãñáöÝò ó÷åôéêÜ ìå

ôçí ðñüëçøç áôõ÷çìÜôùí.

Áõôü ôï çëåêôñéêü åñãáëåßï Ý÷åé

êáôáóêåõáóôåß óýìöùíá ìå ôá ôåëåõôáßá

äåäïìÝíá ôçò ôå÷íéêÞò êáé âÜóåé ôùí

áíáãíùñéóìÝíùí êáíüíùí ôå÷íéêÞò

áóöÜëåéáò. Ùóôüóï ìðïñïýí êáôÜ ôç

÷ñÞóç ôïõ íá ðñïêýøïõí êßíäõíïé ãéá ôç

óùìáôéêÞ áêåñáéüôçôá êáé ôç æùÞ ôïõ

÷ñÞóôç Þ ôñßôùí Þ áíôßóôïé÷á æçìéÝò óôï

ìç÷Üíçìá Þ Üëëåò õëéêÝò æçìéÝò.

Ôï çëåêôñéêü åñãáëåßï ðñÝðåé íá

÷ñçóéìïðïéåßôáé

– ãéá ôçí áñìüæïõóá ÷ñÞóç,

– óå Üøïãç êáôÜóôáóç áðü ðëåõñÜò

ôå÷íéêÞò áóöÜëåéáò.

Ïé âëÜâåò ðïõ Ý÷ïõí áñíçôéêÞ åðßðôùóç

óôçí áóöÜëåéá, ðñÝðåé íá áíôéìåôùðßæïíôáé

áìÝóùò.

Áñìüæïõóá ÷ñÞóç

Ï ëåéáíôÞñáò áíáðáëáßùóçò LDC 1709 FR/

LD 1709 FR ðñïïñßæåôáé

–ãéá åðáããåëìáôéêÞ ÷ñÞóç óôç âéïìç÷áíßá

êáé óôç âéïôå÷íßá,

–ãéá ôñßøéìï îçñÜò äüìçóçò êáé ëåßáíóç

ìðåôüí, óïâÜäùí, óêëçñïý êïíéÜìáôïò,

øáììüëéèïõ, ðõñßìá÷ïõ áñãéëï÷þìáôïò

êáé áóöÜëôïõ,

–ãéá ôçí áðïìÜêñõíóç âáöþí êáé

êáôáëïßðùí êüëëáò áðü ìðåôüí

Þ óêëçñü êïíßáìá,

LDC 1709 FR/LD 1709 FR

127

–ãéá ôç ÷ñÞóç ìå äéáìáíôïåñãáëåßá,

ôá ïðïßá ðñïóöÝñïíôáé áðü ôçí FLEX

ãé' áõôÜ ôá ìç÷áíÞìáôá êáé åßíáé

åãêåêñéìÝíá ãéá áñéèìü óôñïöþí

ôïõëÜ÷éóôïí 10000 ó.á.ë.

Ç ÷ñÞóç äßóêùí êïðÞò, äßóêùí áðüîåóçò

êáé äßóêùí ëåßáíóçò âåíôÜëéá

Þ óõñìáôïâïõñôóþí äåí åðéôñÝðåôáé.

ÊáôÜ ôç ÷ñÞóç ï ëåéáíôÞñáò áíáðáëáßùóçò

LDC 1709 FR/LD 1709 FR ðñÝðåé íá

óõíäåèåß óå áðïññïöçôÞñá óêüíçò

ôçò êáôçãïñßáò M.

Õðïäåßîåéò áóöáëåßáò

ÐÑÏÅÉÄÏÐÏÉÇÓÇ!

ÄéáâÜóôå üëåò ôéò õðïäåßîåéò áóöáëåßáò

êáé ôéò ïäçãßåò.

Ðáñáëåßøåéò óôçí ôÞñçóç

ôùí õðïäåßîåùí áóöáëåßáò êáé ôùí

ïäçãéþí ìðïñåß íá Ý÷ïõí ùò óõíÝðåéá

çëåêôñïðëçîßá, ðõñêáãéÜ êáé/Þ âáñéïýò

ôñáõìáôéóìïýò

. ÖõëÜîôå üëåò ôéò õðï-

äåßîåéò áóöáëåßáò êáé ôéò ïäçãßåò ãéá

ìåëëïíôéêÞ ÷ñÞóç.



Áõôü ôï çëåêôñéêü ìç÷Üíçìá ðñÝðåé

íá ÷ñçóéìïðïéåßôáé ùò ëåéáíôÞñáò.

Ôçñåßôå üëåò ôéò õðïäåßîåéò áóöáëåßáò

êáé ïäçãßåò êáé ðñïóÝîôå ôéò ãñáöéêÝò

ðáñáóôÜóåéò êáé ôá äåäïìÝíá, ôá ïðïßá

ëáìâÜíåôå ìå ôï ìç÷Üíçìá.

Áí äåí ôçñÞóåôå ôéò áêüëïõèåò ïäçãßåò

ìðïñåß íá óõìâåß çëåêôñïðëçîßá,

ðõñêáãéÜ êáé/Þ âáñéÜ ôñáýìáôá.



Áõôü ôï çëåêôñéêü ìç÷Üíçìá äåí åßíáé

êáôÜëëçëï ãéá ëåßáíóç ìå ãõáëü÷áñôï,

åñãáóßá ìå óõñìáôüâïõñôóåò,

óôßëâùóç êáé ëåßáíóç êïðÞò.

×ñÞóåéò, ãéá ôéò ïðïßåò äåí ðñïïñßæåôáé

ôï çëåêôñéêü ìç÷Üíçìá, ìðïñåß íá

ðñïêáëÝóïõí êéíäýíïõò êáé

ôñáõìáôéóìïýò.



Ìç ÷ñçóéìïðïéåßôå ðïôÝ åîáñôÞìáôá,

ôá ïðïßá äåí Ý÷ïõí ðñïâëåöèåß áðü

ôïí êáôáóêåõáóôÞ åéäéêÜ ãé' áõôü ôï

çëåêôñéêü ìç÷Üíçìá.

Ìüíïí åðåéäÞ ìðïñåßôå íá óôåñåþóåôå ôá

åîáñôÞìáôá óôï çëåêôñéêü ìç÷ÜíçìÜ óáò,

áõôü äåí ìðïñåß íá åããõçèåß ôçí áóöáëÞ

÷ñÞóç.



Ï åðéôñåðôüò áñéèìüò óôñïöþí ôïõ

åñãáëåßïõ åöáñìïãÞò ðñÝðåé íá åßíáé

ôïõëÜ÷éóôïí ôüóï ìåãÜëïò, üðùò

ï ìÝãéóôïò áñéèìüò óôñïöþí ðïõ

áíáãñÜöåôáé óôï çëåêôñéêü ìç÷Üíçìá.

ÅîáñôÞìáôá, ôá ïðïßá ðåñéóôñÝöïíôáé

ôá÷ýôåñá áð' üôé åðéôñÝðåôáé, ìðïñåß íá

óðÜóïõí êáé íá åêóöåíäïíéóôïýí ðñïò

üëåò ôéò êáôåõèýíóåéò.



Ç åîùôåñéêÞ äéÜìåôñïò êáé ôï ðÜ÷ïò

ôïõ åñãáëåßïõ åöáñìïãÞò ðñÝðåé íá

áíôáðïêñßíïíôáé óôá óôïé÷åßá ìå ôéò

äéáóôÜóåéò ôïõ çëåêôñéêïý

ìç÷áíÞìáôüò óáò.

Åñãáëåßá åöáñìïãÞò ìå ëáíèáóìÝíåò

äéáóôÜóåéò äåí ôõã÷Üíïõí åðáñêïýò

ðñïóôáóßáò ïýôå ìðïñïýí íá åëåã÷èïýí.



Ïé äßóêïé ëåßáíóçò, ç õðïäï÷Þ ôùí

äßóêùí ëåßáíóçò Þ ôá Üëëá åîáñôÞìáôá

ðñÝðåé íá ôáéñéÜæïõí áêñéâþò ìå ôçí

Üôñáêôï ëåßáíóçò ôïõ çëåêôñéêïý

ìç÷áíÞìáôüò óáò.

Ôá åñãáëåßá åöáñìïãÞò, ôá ïðïßá

äåí ôáéñéÜæïõí áêñéâþò óôçí Üôñáêôï

ëåßáíóçò ôïõ çëåêôñéêïý ìç÷áíÞìáôïò,

ðñïîåíïýí ðïëý éó÷õñïýò êñáäáóìïýò

êáé ìðïñïýí íá ïäçãÞóïõí óôçí áðþëåéá

ôïõ åëÝã÷ïõ.



Ìç ÷ñçóéìïðïéÞóåôå êáôåóôñáììÝíá

åñãáëåßá åöáñìïãÞò. Ðñéí áðü êÜèå

÷ñÞóç åëÝã÷åôå ôá åñãáëåßá åöáñìïãÞò

ãéá ãñÝæéá êáé ñùãìÝò êáé ôçí õðïäï÷Þ

ôùí äßóêùí ëåßáíóçò ãéá ñùãìÝò,

öèïñÜ áðü ôç ìáêñÜ ÷ñÞóç Þ ôçí

ðïëõêáéñßá. Áí ôï çëåêôñéêü ìç÷Üíçìá

Þ ôï åñãáëåßï åöáñìïãÞò ðÝóïõí êÜôù,

åëÝãîôå ôá ãéá æçìéÝò Þ ÷ñçóéìïðïéÞóôå

Ýíá Üèéêôï åñãáëåßï åöáñìïãÞò.

Áöïý åëÝã÷èçêå êáé áíôéêáôáóôÜèçêå

ôï åñãáëåßï åöáñìïãÞò,

áðïìáêñõíèåßôå åóåßò êáé Üëëá

ðñüóùðá ðïõ âñßóêïíôáé êïíôÜ

óôï ìç÷Üíçìá áðü ôï åðßðåäï ôïõ

ðåñéóôñåöüìåíïõ åñãáëåßïõ

åöáñìïãÞò êáé åêôåëÝóôå ìßá

äïêéìáóôéêÞ ëåéôïõñãßá ôïõ

ìç÷áíÞìáôïò äéÜñêåéáò åíüò ëåðôïý

ìå ôï ìÝãéóôï áñéèìü óôñïöþí.

Ôá êáôåóôñáììÝíá åñãáëåßá åöáñìïãÞò

óðÜæïõí óôéò ðåñéóóüôåñåò ðåñéðôþóåéò

åíôüò áõôïý ôïõ ÷ñüíïõ äïêéìÞò.

LDC 1709 FR/LD 1709 FR

128



ÖïñÜôå ðñïóùðéêü ðñïóôáôåõôéêü

åîïðëéóìü. ×ñçóéìïðïéåßôå áíÜëïãá

ìå ôçí åöáñìïãÞ ðëÞñç ðñïóôáóßá

ðñïóþðïõ, ðñïóôáóßá ìáôéþí

ÞðñïóôáôåõôéêÜ ìáôïãõÜëéá.

¼ôáí ÷ñåéÜæåôáé, öïñÜôå ìÜóêá

ðñïóôáóßáò áðü óêüíç, ùôïáóðßäåò,

ðñïóôáôåõôéêÜ ãÜíôéá Þ åéäéêÞ ðïäéÜ,

ç ïðïßá êñáôÜ ìáêñéÜ óáò ôá ìéêñÜ

óùìáôßäéá ëåéáíôéêïý êáé õëéêþí.

Ôá ìÜôéá èá ðñÝðåé íá ðñïóôáôåýïíôáé

áðü îÝíá óþìáôá ðïõ åêóöåíäïíßæïíôáé

ðñïò üëåò ôéò êáôåõèýíóåéò êáé

ðñïêýðôïõí óå äéÜöïñåò åöáñìïãÝò.

Ç ðñïóôáóßá áðü óêüíç Þ ç ìÜóêá

ðñïóôáóßáò áíáðíïÞò ðñÝðåé íá

öéëôñÜñïõí ôçí óêüíç ðïõ ó÷çìáôßæåôáé

êáôÜ ôçí åöáñìïãÞ. Áí åßóôå åêôåèåéìÝíïé

ãéá ìåãÜëï äéÜóôçìá óå äõíáôü èüñõâï,

ìðïñåßôå íá áðùëÝóåôå ôçí áêïÞ óáò.



ÐñïóÝ÷åôå íá âñßóêïíôáé ôá Üëëá

ðñüóùðá óå áðüóôáóç áóöáëåßáò áðü

ôçí ðåñéï÷Þ åñãáóßáò óáò. Ï êáèÝíáò,

ðïõ åéóÝñ÷åôáé óôçí ðåñéï÷Þ åñãáóßáò,

ðñÝðåé íá öïñÜåé ðñïóùðéêü

ðñïóôáôåõôéêü åîïðëéóìü.

Èñáýóìáôá ôïõ êáôåñãáæüìåíïõ

ôåìá÷ßïõ Þ óðáóìÝíá åñãáëåßá

åöáñìïãÞò ìðïñïýí íá åêóöåíäïíéóôïýí

êáé íá ðñïîåíÞóïõí ôñáýìáôá åðßóçò êáé

åêôüò ôçò Üìåóçò ðåñéï÷Þò åñãáóßáò.



ÊñáôÜôå ôï ìç÷Üíçìá ìüíï óôéò

ìïíùìÝíåò åðéöÜíåéåò ëáâÝò, êáôÜ ôçí

åêôÝëåóç åñãáóéþí, êáôÜ ôéò ïðïßåò ôï

åñãáëåßï åöáñìïãÞò ìðïñåß íá

óõíáíôÞóåé êñõöïýò çëåêôñéêïýò

áãùãïýò Þ ôï ßäéï ôï äéêü ôïõ

ôñïöïäïôéêü êáëþäéï.

Ç åðáöÞ ìå Ýíá çëåêôñïöüñï áãùãü

ìðïñåß íá èÝóåé õðü ôÜóç åðßóçò

ìåôáëëéêÜ ìÝñç ôïõ ìç÷áíÞìáôïò êáé

íá ïäçãÞóåé óå çëåêôñïðëçîßá.



ÊñáôÜôå ôï ôñïöïäïôéêü êáëþäéï

ìáêñéÜ áðü ðåñéóôñåöüìåíá åñãáëåßá

åöáñìïãÞò.

Áí ôõ÷üí ÷Üóåôå ôïí Ýëåã÷ï ôïõ

ìç÷áíÞìáôïò, ìðïñåß íá êïðåß Þ íá

ôñáõìáôéóôåß ôï ôñïöïäïôéêü êáëþäéï êáé

ôï ÷Ýñé óáò Þ ï âñá÷ßïíÜò óáò íá âñåèåß

óôï åðßðåäï ôïõ ðåñéóôñåöüìåíïõ

åñãáëåßïõ åöáñìïãÞò.



Ìçí áðïèÝôåôå ôï çëåêôñéêü ìç÷Üíçìá,

ðñïôïý áêéíçôïðïéçèåß ôåëåßùò ôï

åñãáëåßï åöáñìïãÞò.

Ôï ðåñéóôñåöüìåíï åñãáëåßï åöáñìïãÞò

ìðïñåß íá Ýñèåé óå åðáöÞ ìå ôçí

åðéöÜíåéá áðüèåóçò, ðñÜãìá ôï ïðïßï

ìðïñåß íá ïäçãÞóåé óôçí áðþëåéá ôïõ

åëÝã÷ïõ ôïõ çëåêôñéêïý ìç÷áíÞìáôïò.



Ìçí áöÞíåôå ðïôÝ çëåêôñéêü ìç÷Üíçìá

íá ëåéôïõñãåß, åíþ ôï ìåôáöÝñåôå.

Ç åíäõìáóßá óáò ìðïñåß áðü ôçí ôõ÷áßá

åðáöÞ ìå ôï ðåñéóôñåöüìåíï åñãáëåßï

åöáñìïãÞò íá ðéáóôåß ó' áõôü êáé ôï

åñãáëåßï åöáñìïãÞò íá êáñöùèåß óôï

óþìá óáò êáé íá óáò ôñáõìáôßóåé.



Êáèáñßæåôå ôáêôéêÜ ôéò ó÷éóìÝò

áåñéóìïý ôïõ çëåêôñéêïý ìç÷áíÞìáôïò.

Ç öôåñùôÞ ôïõ êéíçôÞñá áðïññïöÜ óêüíç

ìÝóá óôï ðåñßâëçìá êáé ç éó÷õñÞ

óõóóþñåõóç ìåôáëëéêÞò óêüíçò ìðïñåß

íá ðñïîåíÞóåé çëåêôñéêïýò êéíäýíïõò.



Ìç ÷ñçóéìïðïéåßôå ðïôÝ ôï çëåêôñéêü

ìç÷Üíçìá êïíôÜ óå åýêáõóôá õëéêÜ.

ÓðéíèÞñåò ìðïñïýí íá ðñïîåíÞóïõí

ôçí áíÜöëåîç áõôþí ôùí õëéêþí.



Ìç ÷ñçóéìïðïéåßôå åñãáëåßá

åöáñìïãÞò ðïõ ÷ñåéÜæïíôáé õãñÜ

ìÝóá øýîçò.

Ç ÷ñÞóç íåñïý Þ Üëëùí õãñþí

ìÝóùí øýîçò ìðïñåß íá ïäçãÞóåé

óå çëåêôñïðëçîßá.

Éäéáßôåñåò õðïäåßîåéò áóöáëåßáò

ó÷åôéêÜ ìå ôç ëåßáíóç:



×ñçóéìïðïéåßôå áðïêëåéóôéêÜ ôá

óþìáôá ëåßáíóçò ðïõ åßíáé åãêåêñéìÝíá

ãéá ôï çëåêôñéêü ìç÷ÜíçìÜ óáò êáé ôïí

ãé' áõôÜ ôá óþìáôá ëåßáíóçò

ðñïâëåðüìåíï ðñïöõëáêôÞñá.

Óþìáôá ëåßáíóçò, ôá ïðïßá äåí Ý÷ïõí

ðñïâëåöèåß ãéá ôï çëåêôñéêü ìç÷Üíçìá,

äåí ìðïñïýí íá ðñïóôáôåõèïýí åðáñêþò

êáé åßíáé áíáóöáëÞ.

LDC 1709 FR/LD 1709 FR

129



Ï ðñïöõëáêôÞñáò ðñÝðåé íá Ý÷åé

ôïðïèåôçèåß ìå áóöÜëåéá óôï

çëåêôñéêü ìç÷Üíçìá êáé íá Ý÷åé

ñõèìéóôåß Ýôóé, þóôå íá åðéôõã÷Üíåôáé

ç ìÝãéóôç äõíáôÞ áóöÜëåéá, äçë. íá

äåß÷íåé ôï ìéêñüôåñï äõíáôü ìÝñïò ôïõ

óþìáôïò ëåßáíóçò áíïé÷ôü ðñïò ôïí

÷åéñéóôÞ.

Ï ðñïöõëáêôÞñáò ðñÝðåé íá ðñïóôáôåýåé

ôïí ÷åéñéóôÞ áðü èñáýóìáôá êáé ôõ÷áßá

åðáöÞ ìå ôï óþìá ëåßáíóçò.



Ôá óþìáôá ëåßáíóçò åðéôñÝðåôáé

íá ÷ñçóéìïðïéïýíôáé ìüíï ãéá ôéò

óõíéóôþìåíåò äõíáôüôçôåò åöáñìïãÞò.

Ãéá ðáñÜäåéãìá: Ìç ëåéáßíåôå ðïôÝ ìå ôçí

ðëåõñéêÞ åðéöÜíåéá åíüò äéáìáíôüäéóêïõ

ëåßáíóçò. Ïé äéáìáíôüäéóêïé ëåßáíóçò

ðñïïñßæïíôáé ãéá ôçí áðïìÜêñõíóç õëéêïý

ìå ôçí êÜôù ìåñéÜ ôçò õðïäï÷Þò äßóêïõ

ëåßáíóçò. Ç ðëåõñéêÞ Üóêçóç äýíáìçò

ìðïñåß íá ðñïêáëÝóåé ôç èñáýóç áõôþí

ôùí óùìÜôùí ëåßáíóçò.



×ñçóéìïðïéåßôå ðÜíôïôå Üèéêôåò

öëÜíôæåò ôÜíõóçò óôï óùóôü ìÝãåèïò

êáé ó÷Þìá ãéá ôï åñãáëåßï åöáñìïãÞò

ðïõ åðéëÝîáôå.

Ïé êáôÜëëçëåò öëÜíôæåò ðñïóôáôåýïõí

ôá åñãáëåßá åöáñìïãÞò êáé ìåéþíïõí Ýôóé

ôïí êßíäõíï èñáýóçò.



Ìç ÷ñçóéìïðïéÞóåôå öèáñìÝíá

åñãáëåßá åöáñìïãÞò áðü ìåãáëýôåñá

çëåêôñéêÜ ìç÷áíÞìáôá.

Ôá åñãáëåßá åöáñìïãÞò ãéá ìåãáëýôåñá

çëåêôñéêÜ ìç÷áíÞìáôá äåí Ý÷ïõí

êáôáóêåõáóôåß ãéá ôïõò ìåãáëýôåñïõò

áñéèìïýò óôñïöþí ôùí ìéêñüôåñùí

çëåêôñéêþí ìç÷áíçìÜôùí êáé ìðïñïýí

íá óðÜóïõí.

ÁíôåðéóôñïöÞ (”Êëþôóçìá”) êáé

áíôßóôïé÷åò õðïäåßîåéò áóöáëåßáò

ÁíôåðéóôñïöÞ (”Êëþôóçìá”) åßíáé ç îáöíéêÞ

áíôßäñáóç, óå ðåñßðôùóç ðïõ ôï

ðåñéóôñåöüìåíï åñãáëåßï åöáñìïãÞò Ý÷åé

ãáíôæùèåß Þ ìðëïêÜñåé, üðùò äßóêïò

ëåßáíóçò, õðïäï÷Þ äßóêïõ ëåßáíóçò,

óõñìáôüâïõñôóá êôë. Ôï ãÜíôæùìá

Þ ìðëïêÜñéóìá ïäçãåß óå áêáñéáßï

óôáìÜôçìá ôïõ ðåñéóôñåöüìåíïõ

åñãáëåßïõ åöáñìïãÞò. ¸ôóé åðéôá÷ýíåôáé

ôï ìç åëåã÷üìåíï çëåêôñéêü ìç÷Üíçìá

áíôßèåôá ðñïò ôçí êáôåýèõíóç

ðåñéóôñïöÞò ôïõ åñãáëåßïõ åöáñìïãÞò

óôï óçìåßï ìðëïêáñßóìáôïò.

Áí ãéá ðáñÜäåéãìá Ýíáò äßóêïò ëåßáíóçò

Ý÷åé ãáíôæùèåß Þ ìðëïêÜñåé óôï

êáôåñãáæüìåíï ôåìÜ÷éï, ôüôå ìðïñåß ç Üêñç

ôïõ äßóêïõ ëåßáíóçò, ç ïðïßá âõèßæåôáé

ìÝóá óôï êáôåñãáæüìåíï ôåìÜ÷éï íá ðéáóôåß

êáé Ýôóé íá óðÜóåé ï äßóêïò ëåßáíóçò Þ íá

ðñïêáëÝóåé áíôåðéóôñïöÞ. Ï äßóêïò

ëåßáíóçò êéíåßôáé ôüôå ðñïò ôïí ÷åéñéóôÞ

Þ ìáêñéÜ áðü áõôüí, áíÜëïãá ìå ôçí

êáôåýèõíóç ðåñéóôñïöÞò ôïõ äßóêïõ

óôï óçìåßï ôïõ ìðëïêáñßóìáôïò.

Óôçí ðåñßðôùóç áõôÞ ïé äßóêïé ëåßáíóçò

ìðïñïýí åðßóçò íá óðÜóïõí.

Ç áíôåðéóôñïöÞ åßíáé ç óõíÝðåéá

ëáíèáóìÝíçò Þ åóöáëìÝíçò ÷ñÞóçò

ôïõ çëåêôñéêïý ìç÷áíÞìáôïò. Ìðïñåß íá

åìðïäéóôåß ìå êáôÜëëçëá ðñïöõëáêôéêÜ

ìÝôñá, üðùò ðåñéãñÜöåôáé ðáñáêÜôù.



ÊñáôÜôå ðÜíôïôå êáëÜ ôï çëåêôñéêü

ìç÷Üíçìá êáé öÝñíåôå ôï óþìá êáé

ôá ìðñÜôóá óáò óå ôÝôïéá èÝóç, óôçí

ïðïßá ìðïñïýí íá áðïóâåóôïýí êáé íá

áíôéóôáèìéóôïýí êáëÜ ïé äõíÜìåéò áðü

ôçí áíôåðéóôñïöÞ. Áí õðÜñ÷åé,

÷ñçóéìïðïéåßôå ðÜíôïôå ôçí ðñüóèåôç

ëáâÞ, þóôå íá Ý÷åôå ôïí ìÝãéóôï äõíáôü

Ýëåã÷ï ôùí äõíÜìåùí áðü

áíôåðéóôñïöÞ Þ êáôÜ ôéò óôéãìÝò

áíôßäñáóçò êáôÜ ôçí áýîçóç ôùí

óôñïöþí óôï ìÝãéóôï.

Ï ÷åéñéóôÞò ìðïñåß ìå ôá êáôÜëëçëá

ðñïöõëáêôéêÜ ìÝôñá íá åëÝã÷åé ôéò

äõíÜìåéò áðü ôçí áíôåðéóôñïöÞ êáé ôçí

áíôßäñáóç.

LDC 1709 FR/LD 1709 FR

130



Ìç öÝñåôå ðïôÝ ôá ÷Ýñéá óáò êïíôÜ óå

ðåñéóôñåöüìåíá åñãáëåßá åöáñìïãÞò.

Ôï åñãáëåßï åöáñìïãÞò ìðïñåß êáôÜ ôçí

áíôåðéóôñïöÞ íá êéíçèåß ðÜíù áðü ôï ÷Ýñé

óáò.



Áðïöåýãåôå ìå ôï óþìá óáò ôçí

ðåñéï÷Þ, ðñïò ôçí ïðïßá èá êéíçèåß

ôï çëåêôñéêü ìç÷Üíçìá óå ðåñßðôùóç

áíôåðéóôñïöÞò.

Ç áíôåðéóôñïöÞ åðéôá÷ýíåé ôï çëåêôñéêü

ìç÷Üíçìá áíôßèåôá ðñïò ôçí êßíçóç ôïõ

äßóêïõ ëåßáíóçò óôï óçìåßï

ìðëïêáñßóìáôïò.



Äïõëåýåôå ìå éäéáßôåñç ðñïóï÷Þ óôçí

ðåñéï÷Þ ãùíéáêþí, áé÷ìçñþí áêìþí

êôë. Åìðïäßæåôå ôïí åêóöåíäïíéóìü êáé

ôï ìÜãêùìá ôùí åñãáëåßùí åöáñìïãÞò

áðü ôï êáôåñãáæüìåíï ôåìÜ÷éï.

Ôï ðåñéóôñåöüìåíï åñãáëåßï åöáñìïãÞò

Ý÷åé ôçí ôÜóç óå ãùíßåò, ïîåßåò áêìÝò

Þ üôáí áíáðçäÜ, íá ìáãêþíåé.

Áõôü ðñïîåíåß áðþëåéá ôïõ åëÝã÷ïõ

ÞáíôåðéóôñïöÞ.



Ìç ÷ñçóéìïðïéåßôå ðñéïíüëáìá

áëõóßäáò Þ ïäïíôùôÞ ðñéïíüëáìá.

ÔÝôïéá åñãáëåßá åöáñìïãÞò ðñïîåíïýí

óõ÷íÜ áíôåðéóôñïöÞ Þ áðþëåéá ôïõ

åëÝã÷ïõ ôïõ çëåêôñéêïý ìç÷áíÞìáôïò.

ÐåñáéôÝñù õðïäåßîåéò áóöáëåßáò

×ñçóéìïðïéåßôå ìüíïí åðéìçêýíóåéò

êáëùäßùí åãêåêñéìÝíåò ãéá åîùôåñéêÞ

÷ñÞóç.

Ôï ôñßøéìï ÷ñùìÜôùí ìïëýâäïõ äåí

óõíéóôÜôáé. Ç áðïìÜêñõíóç ÷ñùìÜôùí

ìïëýâäïõ ðñÝðåé íá ãßíåôáé ìüíïí áðü

ôïí åéäéêü.

Ìçí åðåîåñãÜæåóôå õëéêÜ, áðü ôá ïðïßá

åêëýïíôáé ïõóßåò ðïõ èÝôïõí óå êßíäõíï

ôçí õãåßá (ð. ÷. áìßáíôï). ËÜâåôå ôá

áíÜëïãá ìÝóá ðñïóôáóßáò, üôáí

ìðïñïýí íá ðñïêýøïõí åðéâëáâåßò

ãéá ôçí õãåßá, åýêáõóôåò Þ åêñçêôéêÝò

óêüíåò. ÖïñÜôå ðñïóôáôåõôéêÞ ìÜóêá.

×ñçóéìïðïéåßôå åãêáôáóôÜóåéò

áðïññüöçóçò.

YËÉÊÅÓ ÆÇÌÉÅÓ!

Ç ôÜóç ôïõ äéêôýïõ êáé ôá óôïé÷åßá ôçò

ôÜóçò óôçí ðéíáêßäá ôýðïõ ðñÝðåé íá

óõìöùíïýí ìåôáîý ôïõò.

Èüñõâïò êáé êñáäáóìüò

ôéìÝò èïñýâïõ êáé êñáäáóìþí

õðïëïãßóôçêáí óýìöùíá ìå ôï Åõñùðáúêü

Ðñüôõðï EN 60745.

Ç êáôÜ Á áîéïëïãçìÝíç áêïõóôéêÞ óôÜèìç

èïñýâùí ôïõ ìç÷áíÞìáôïò áíÝñ÷åôáé

÷áñáêôçñéóôéêÜ:

–ÓôÜèìç áêïõóôéêÞò ðßåóçò: 87,3 dB(A),

–ÓôÜèìç áêïõóôéêÞò éó÷ýïò: 98,3 dB(A),

–Áíáêñßâåéá: K = 3 dB.

ÓõíïëéêÞ ôéìÞ êñáäáóìþí (êáôÜ ôç ëåßáíóç

åðéöáíåéþí ìðåôüí):

–ÔéìÞ åêðïìðÞò: ah=7,4m/s

–Áíáêñßâåéá: K = 1,9 m/s2

ÐÑÏÅÉÄÏÐÏÉÇÓÇ!

ÏéôéìÝò ìÝôñçóçò ðïõ äßíïíôáé éó÷ýïõí

ìüíï ãéá íÝá ìç÷áíÞìáôá.

Óôçí êáèçìåñéíÞ ÷ñÞóç áëëÜæïõí ïé ôéìÝò

èïñýâùí êáé êñáäáóìþí.

ÕÐÏÄÅÉÎÇ

Ç óôÜèìç êñáäáóìþí ðïõ äßíåôáé óôéò

Ïäçãßåò áõôÝò Ý÷åé ìåôñçèåß óýìöùíá ìå

ìéá ìÝèïäï ìÝôñçóçò ôõðïðïéçìÝíç âÜóåé

ôïõ ðñïôýðïõ ÅÍ 60745 êáé ìðïñåß íá

÷ñçóéìïðïéçèåß ãéá ôç óýãêñéóç çëåêôñéêþí

åñãáëåßùí ìåôáîý ôïõò. Åðßóçò áõôÞ åßíáé

êáôÜëëçëç ãéá ôçí ðñïóùñéíÞ åêôßìçóç ôçò

öüñôéóçò ìå êñáäáóìïýò. Ç óôÜèìç

êñáäáóìþí ðïõ äßíåôáé áíôéðñïóùðåýåé

ôéò êýñéåò åöáñìïãÝò ôïõ çëåêôñéêïý

åñãáëåßïõ.

Óå ðåñßðôùóç üìùò ðïõ ôï çëåêôñéêü

åñãáëåßï ÷ñçóéìïðïéçèåß ãéá Üëëåò

åöáñìïãÝò ìå áðïêëßíïíôá åîáñôÞìáôá-

åñãáëåßá Þ ÷ùñßò åðáñêÞ óõíôÞñçóç, ôüôå

ìðïñåß íá áðïêëßíåé êáé ç óôÜèìç ôùí

êñáäáóìþí. Áõôü ìðïñåß íá áõîÞóåé

óçìáíôéêÜ ôç öüñôéóç ìå êñáäáóìïýò êáôÜ

ôç äéÜñêåéá ïëïêëÞñïõ ôïõ ÷ñïíéêïý

äéáóôÞìáôïò åñãáóßáò.

LDC 1709 FR/LD 1709 FR

131

Ãéá ôçí áêñéâÞ åêôßìçóç ôçò äïíçôéêÞò

åðéâÜñõíóçò èá ðñÝðåé íá ëçöèïýí õðüøç

åðßóçò ïé äéÜñêåéåò, êáôÜ ôéò ïðïßåò ôï

ìç÷Üíçìá âñßóêåôáé åêôüò ëåéôïõñãßáò Þ åßíáé

åíåñãïðïéçìÝíï, áëëÜ äå ÷ñçóéìïðïéåßôáé

ðñáãìáôéêÜ ãéá åñãáóßá.

Áõôü ìðïñåß íá

ìåéþóåé óçìáíôéêÜ ôç öüñôéóç ìå

êñáäáóìïýò êáôÜ ôç äéÜñêåéá ïëïêëÞñïõ

ôïõ ÷ñïíéêïý äéáóôÞìáôïò åñãáóßáò.

Êáèïñßóôå ôá ðñüóèåôá ìÝôñá áóöáëåßáò

ãéá ôçí ðñïóôáóßá ôïõ ÷åéñéóôÞ ðñéí ôçí

åðßäñáóç ôùí êñáäáóìþí, üðùò ãéá

ðáñÜäåéãìá: óõíôÞñçóç ôïõ çëåêôñéêïý

åñãáëåßïõ êáé ôùí åîáñôçìÜôùí-åñãáëåßùí,

æÝóôáìá ôùí ÷åñéþí ãéá ôï êñÜôçìá,

ïñãÜíùóç ôùí âçìÜôùí åñãáóßáò.

ÐÑÏÓÏ×Ç!

Óå áêïõóôéêÞ ðßåóç Üíù ôùí 85 dB(A)

íá öïñÜôå ùôïáóðßäåò.

Ôå÷íéêÜ ÷áñáêôçñéóôéêÜ

Ôýðïò óõóêåõÞò LDC 1709 FR/LD 1709 FR

ÔÜóç äéêôýïõ V/Hz 230/50

Êáôçãïñßá ðñïóôáóßáò (ìüíùóç) / II

Áðïññïöïýìåíç éó÷ýò W 1400

Áðïäéäüìåíç éó÷ýò W 950

Áñéèìüò óôñïöþí Ó/ëåðôü 10.000

Õðïäï÷Þ åñãáëåßïõ M14

MÝã. äéÜìåôñïò äßóêïõ mm 125

ÂÜñïò (÷ùñßò ôñïöïäïôéêü êáëþäéï) kg 2,9

LDC 1709 FR/LD 1709 FR

132

Ìå ìéá ìáôéÜ

1 ¢ôñáêôïò ìå öëÜíôæá

óðåéñþìáôïò

a ÖëÜíôæá ôÜíõóçò

b ÐáîéìÜäé ôÜíõóçò

2 Óôñåöüìåíïò áêñéáíüò ôïìÝáò

3 ÐñïöõëáêôÞñáò ìå óôåöÜíç

âïýñôóáò

4 Óôüìéï óýíäåóçò ãéá áðïññüöçóç

5 ÊåöáëÞ ìåôÜäïóçò êßíçóçò

Ìå Ýîïäï áÝñá êáé âÝëïò

êáôåýèõíóçò ðåñéóôñïöÞò.

6 ÁóöÜëéóç áôñÜêôïõ

Ãéá ôçí áóöÜëéóç ôçò áôñÜêôïõ êáôÜ

ôçí áëëáãÞ åñãáëåßïõ.

7 Ðñüóèåôç ÷åéñïëáâÞ

ìå óõãêñÜôçóç ëáâÞò

8 Äéáêüðôçò ðáëéíäñüìçóçò

Ãéá ôç èÝóç óå êáé åêôüò

ëåéôïõñãßáò.

Ìå èÝóç êïõìðþìáôïò ãéá äéáñêÞ

ëåéôïõñãßá.

9 ÓõãêñÜôçóç åýêáìðôïõ óùëÞíá

10 Ôñïöïäïôéêü êáëþäéï 4,0 m ìå öéò

11 Ðéíáêßäá ôýðïõ

12 Êëåéäß óôáìáôÞìáôïò

13 ÔïîïåéäÞò ÷åéñïëáâÞ

14 ÐñïöõëáêôÞñáò ìå äáêôýëéï

áðïññüöçóçò áðü êáïõôóïýê

LDC 1709 FR/LD 1709 FR

133

Ïäçãßåò ÷ñÞóçò

Ðñéí ôç èÝóç óå ëåéôïõñãßá

ÎåðáêåôÜñåôå ôï çëåêôñéêü ìç÷Üíçìá

êáé ôá åîáñôÞìáôá êáé ôá åëÝã÷åôå ãéá

ôçí ðëçñüôçôá ôçò ðáñÜäïóçò êáé

åíäå÷üìåíåò æçìéÝò áðü ôç ìåôáöïñÜ.

ÓôåñÝùóç/ÁëëáãÞ ôçò ðñüóèåôçò

÷åéñïëáâÞò

ÐÑÏÅÉÄÏÐÏÉÇÓÇ!

Ðñéí áðü üëåò ôéò åñãáóßåò óôï çëåêôñéêü

ìç÷Üíçìá, âãÜëôå ôï öéò áðü ôçí ðñßæá.

Ç ëåéôïõñãßá ôïõ çëåêôñéêïý ìç÷áíÞìáôïò

÷ùñßò óõíáñìïëïãçìÝíç ôçí ðñüóèåôç

÷åéñïëáâÞ äåí åßíáé åðéôñåðôÞ.

LDC 1709 FR:

Ëýóôå ôéò 2 âßäåò (Íï êëåéäéïý 13) êáé

áöáéñÝóôå ôåò.

ÙèÞóôå ôç óõãêñÜôçóç ëáâÞò ðÜíù áðü

ôçí êåöáëÞ ìåôÜäïóçò êßíçóçò (1.).

Ãéá åñãáóßåò ÷ùñßò êüðùóç êáé ôçí

áóöáëÞ ïäÞãçóç ôïõ çëåêôñéêïý

ìç÷áíÞìáôïò óõíáñìïëïãÞóôå ôç

óõãêñÜôçóç ëáâÞò ùò åîÞò:

– ãéá äåîéü÷åéñåò: Ýíèåôï ìå óðåßñùìá

äåîéÜ

– ãéá áñéóôåñü÷åéñåò: Ýíèåôï ìå

óðåßñùìá áñéóôåñÜ

ÔïðïèåôÞóôå ôéò 2 âßäåò êáé óößîôå

ôåò (2.).

LD 1709 FR:

Ëýóôå ôéò 2 âßäåò (Íï êëåéäéïý 13) êáé

áöáéñÝóôå ôåò.

ÙèÞóôå ôçí ôïîïåéäÞ ÷åéñïëáâÞ

ðÜíù áðü ôçí êåöáëÞ ôçò ìåôÜäïóçò

êßíçóçò (1.).

ÔïðïèåôÞóôå ôéò 2 âßäåò êáé óößîôå

ôåò (2.).

ÔïðïèÝôçóç êáé áëëáãÞ ôùí

ëåéáíôéêþí ìÝóùí

ÐÑÏÅÉÄÏÐÏÉÇÓÇ!

Ðñéí áðü üëåò ôéò åñãáóßåò óôï çëåêôñéêü

ìç÷Üíçìá, âãÜëôå ôï öéò áðü ôçí ðñßæá.

ÐáôÞóôå ôçí áóöÜëéóç ôçò áôñÜêôïõ

êáé êñáôÞóôå ôçí ðáôçìÝíç (1.).

Ìå ôï êëåéäß óôáìáôÞìáôïò ëýóôå ôï

ðáîéìÜäé ôÜíõóçò áðü ôçí Üôñáêôï

áíôßèåôá óôç öïñÜ ôùí äåéêôþí ôïõ

ñïëïãéïý êáé áöáéñÝóôå ôï (2.).

Ôïðïèåôåßôå ôïí äéáìáíôüäéóêï ëåßáíóçò

(A) óôç óùóôÞ èÝóç.

LDC 1709 FR/LD 1709 FR

134

Âéäþóôå ôï ðáîéìÜäé ôÜíõóçò (B) ìå ôïí

ãýñï ðñïò ôá ðÜíù åðÜíù óôçí Üôñáêôï.

ÐáôÞóôå ôçí áóöÜëéóç ôçò áôñÜêôïõ

êáé êñáôÞóôå ôçí ðáôçìÝíç.

Óößîôå ôï ðáîéìÜäé ôÜíõóçò ìå ôï êëåéäß

óôáìáôÞìáôïò.

LDC 1709 FR:

ÅëÝã÷åôå ôç èÝóç ôïõ ðñïöõëáêôÞñá:

Ç óôåöÜíç âïýñôóáò èá ðñÝðåé íá åîÝ÷åé

ðåñ. 0–1 mm ðÜíù áðü ôçí õðïäï÷Þ

äßóêïõ ëåßáíóçò. Áí ÷ñåéÜæåôáé,

äéïñèþóôå (âë. ”Ñýèìéóç ôïõ

ðñïöõëáêôÞñá (LDC 1709 FR)”).

ÂÜëôå ôï öéò óôçí ðñßæá.

ÈÝôåôå ôï çëåêôñéêü ìç÷Üíçìá óå

ëåéôïõñãßá (÷ùñßò êïýìðùìá) êáé ôï

áöÞíåôå íá ëåéôïõñãÞóåé åðß ðåñ.

30 äåõôåñüëåðôá. ÅëÝãîôå ôïí ãéá

áíïìïéïìïñößåò êßíçóçò êáé

êñáäáóìïýò.

ÈÝôåôå ôï çëåêôñéêü ìç÷Üíçìá åêôüò

ëåéôïõñãßáò.

ÈÝóç ôïõ çëåêôñéêïý ìç÷áíÞìá-

ôïò óå êáé åêôüò ëåéôïõñãßáò

Âñá÷ý÷ñïíç ëåéôïõñãßá ÷ùñßò êïýìðùìá:

ÙèÞóôå ôïí äéáêüðôç ðáëéíäñüìçóçò

ðñïò ôá åìðñüò êáé êñáôÞóôå ôïí.

Ãéá ôç èÝóç åêôüò ëåéôïõñãßáò áöÞóôå

ôïí äéáêüðôç ðáëéíäñüìçóçò åëåýèåñï.

ÄéáñêÞò ëåéôïõñãßá ìå êïýìðùìá:

ÐÑÏÓÏ×Ç!

ÌåôÜ áðü äéáêïðÞ ñåýìáôïò ôï

åíåñãïðïéçìÝíï çëåêôñéêü ìç÷Üíçìá

ôßèåôáé îáíÜ óå ëåéôïõñãßá.

ÙèÞóôå ôïí äéáêüðôç ðáëéíäñüìçóçò

ðñïò ôá åìðñüò êáé êïõìðþóôå ôïí,

ðéÝæïíôÜò ôïí óôçí åìðñüóèéá Üêñç.

LDC 1709 FR/LD 1709 FR

135

ÈÝôåôå ôï ìç÷Üíçìá åêôüò ëåéôïõñãßáò:

Ãéá ôç èÝóç åêôüò ëåéôïõñãßáò

áðáóöáëßóôå ôïí äéáêüðôç

ðáëéíäñüìçóçò, ðéÝæïíôÜò ôïí

óôçí ïðßóèéá Üêñç.

Ñýèìéóç ôïõ ðñïöõëáêôÞñá

(LDC 1709 FR)

ÕÐÏÄÅÉÎÇ

Ç óôåöÜíç âïýñôóáò èá ðñÝðåé íá åîÝ÷åé

ðåñ. 0–1 mm ðÜíù áðü ôçí õðïäï÷Þ äßóêïõ

ëåßáíóçò.

Ãéá ôçí áíôéóôÜèìéóç ôçò öèïñÜò

óôïí äéáìáíôüäéóêï ëåßáíóçò ìðïñåß ï

ðñïöõëáêôÞñáò íá ñõèìéóôåß óôï ýøïò.

Ëýóôå ôéò âßäåò áðü ôïí ðñïöõëáêôÞñá.

Ñõèìßóôå ôïí ðñïöõëáêôÞñá

óôñÝöïíôÜò ôïí, óôï åðéèõìçôü ýøïò.

Óößîôå ôéò âßäåò.

×ñÞóç åãêáôÜóôáóçò

áðïññüöçóçò

ÕÐÏÄÅÉÎÇ

ÓõíéóôÜôáé ç ÷ñÞóç ôïõ åéäéêïý

áðïññïöçôÞñá óêüíçò FLEX S 47 M.



ÏäçãÞóôå ôïí åýêáìðôï óùëÞíá áðïññü-

öçóçò ìÝóá áðü ôç óõãêñÜôçóç åýêáìð-

ôïõ óùëÞíá êáé óôåñåþóôå ôïí óôï óôüìéï

óýíäåóçò ôïõ ðñïöõëáêôÞñá.



ÓõíäÝóôå ôïí åýêáìðôï óùëÞíá áðïññü-

öçóçò óôçí åãêáôÜóôáóç áðïññüöçóçò.

ÐñïóÝîôå ôéò Ïäçãßåò ×ñÞóçò ôçò åãêá-

ôÜóôáóçò áðïññüöçóçò! ÅëÝãîôå ôç

óôåñÝùóç! Áí ÷ñåéÜæåôáé ÷ñçóéìïðïéÞóôå

êáôÜëëçëï ðñïóáñìïãÝá.

ÕÐÏÄÅÉÎÇ

Óå ðåñßðôùóç ðïõ ï áðïññïöçôÞñáò

óêüíçò (çëåêôñéêÞ óêïýðá) ÷ñåéÜæåôáé

åéäéêü óôüìéï óýíäåóçò (äçë. Ýíá Üëëï

óôüìéï óýíäåóçò äéáöïñåôéêü áðü ôï

óôÜíôáñ óôüìéï óýíäåóçò 32 mm/36 mm,

ôï ïðïßï ðåñéÝ÷åôáé óôç óõóêåõáóßá

ðáñÜäïóçò ôïõ çëåêôñéêïý ìç÷áíÞìáôïò),

áðåõèõíèåßôå óôï êáôÜóôçìá, áð' üðïõ

áãïñÜóáôå ôïí áðïññïöçôÞñá óêüíçò,

þóôå íá ðñïìçèåõôåßôå ôïí êáôÜëëçëï

ðñïóáñìïãÝá.

Åñãáóßåò ìå ôï çëåêôñéêü

åñãáëåßï

ÐÑÏÅÉÄÏÐÏÉÇÓÇ!

Ï ðåñéóôñåöüìåíïò äßóêïò ëåßáíóçò äåí

åðéôñÝðåôáé íá Ýñèåé óå åðáöÞ ìå áé÷ìçñÜ

ðñïåîÝ÷ïíôá áíôéêåßìåíá. Êßíäõíïò

áíôåðéóôñïöÞò! ÆçìéÝò óôçí õðïäï÷Þ

äßóêïõ ëåßáíóçò. Óå æçìéÝò Þ ìåãÜëç

öèïñÜ ôçò õðïäï÷Þò äßóêïõ ëåßáíóçò

áõôÞ ðñÝðåé ïðùóäÞðïôå íá áëëá÷ôåß.

ÐÑÏÓÏ×Ç!

ÊñáôÜôå ôï çëåêôñéêü ìç÷Üíçìá ðÜíôïôå

ìå ôá äýï ÷Ýñéá!

1. Óôåñåþóôå ôï ëåéáíôéêü ìÝóï.

2. ÓõíäÝóôå ôçí åãêáôÜóôáóç

áðïññüöçóçò.

3. ÂÜëôå ôï öéò óôçí ðñßæá.

4. ÈÝôåôå ôçí åãêáôÜóôáóç áðïññüöçóçò

óå ëåéôïõñãßá.

LDC 1709 FR/LD 1709 FR

138

Åããýçóç

Ìå ôçí áãïñÜ åíüò êáéíïýñãéïõ

ìç÷áíÞìáôïò ç FLEX ðáñÝ÷åé óôï

ôåëéêü êáôáíáëùôÞ åããýçóç áðü ôïí

êáôáóêåõáóôÞ äéÜñêåéáò 2 åôþí, ðïõ

îåêéíÜ áðü ôçí çìåñïìçíßá ðþëçóçò ôïõ

ìç÷áíÞìáôïò. Ç åããýçóç éó÷ýåé ìüíï ãéá

åëáôôþìáôá, ôá ïðïßá ïöåßëïíôáé óå

óöÜëìáôá õëéêþí êáé/Þ êáôáóêåõÞò

êáèþò êáé ãéá ôçí ìç åêðëÞñùóç âåâáéù-

ìÝíùí éäéïôÞôùí. Óå ðåñßðôùóç áîßùóçò

ðáñï÷Þò åããýçóçò óå ðåñßðôùóç âëÜâçò

ðñÝðåé íá åðéóõíÜøåôå ôï áõèåíôéêü

ðáñáóôáôéêü áãïñÜò ìå ôçí çìåñïìçíßá

ðþëçóçò ôïõ ìç÷áíÞìáôïò. Ïé åðéóêåõÝò

óôç äéÜñêåéá éó÷ýïò ôçò åããýçóçò

åðéôñÝðåôáé íá åêôåëïýíôáé áðïêëåéóôéêÜ

êáé ìüíï áðü óõíåñãåßá Þ áðü óôáèìïýò

óÝñâéò ðïõ Ý÷ïõí åîïõóéïäïôçèåß áðü ôçí

FLEX. Áîßùóç åããýçóçò õößóôáôáé ìüíï

óå ðåñßðôùóç áñìüæïõóáò ÷ñÞóçò.

Áðü ôçí ðáñï÷Þ åããýçóçò áðïêëåßïíôáé

éäéáßôåñá ç öèïñÜ ëüãù ëåéôïõñãßáò, ç ìç

óùóôÞ åöáñìïãÞ, ôá ìåñéêþò Þ ðëÞñùò

áðïóõíáñìïëïãçìÝíá ìç÷áíÞìáôá

êáèþò êáé æçìéÝò áðü õðåñöüñôùóç

ôïõ ìç÷áíÞìáôïò êáé ÷ñÞóç áðü ìç

åãêåêñéìÝíá, ÷áëáóìÝíá Þ ëÜèïò

÷ñçóéìïðïéçìÝíá åðéìÝñïõò åñãáëåßá.

Åðßóçò áðïêëåßïíôáé ïé æçìéÝò, ïé ïðïßåò

ðñïêëÞèçêáí áðü ôï ìç÷Üíçìá óôï

åñãáëåßï ÷ñÞóçò Þ áíôßóôïé÷á óôï

êáôåñãáæüìåíï ôåìÜ÷éï, ç ÷ñÞóç âßáò,

ïé åðáêüëïõèåò æçìéÝò, ïé ïðïßåò

ïöåßëïíôáé óå ìç óùóôÞ Þ áíåðáñêÞ

óõíôÞñçóç áðü ðëåõñÜò ôïõ ðåëÜôç

Þ ôñßôùí, ïé æçìéÝò áðü îÝíç åðßäñáóç

Þ áðü îÝíá óþìáôá, ð. ÷. Üììï Þ ðÝôñåò,

êáèþò êáé æçìéÝò ëüãù ôçò ìç ôÞñçóçò

ôùí ïäçãéþí ÷åéñéóìïý, ð. ÷. óýíäåóç óå

ëáíèáóìÝíç ôÜóç äéêôýïõ Þ óå ëÜèïò

åßäïò ñåýìáôïò.

Áîéþóåéò ðáñï÷Þò åããýçóçò ãéá åñãáëåßá

÷ñÞóçò Þ áíôßóôïé÷á ìÝñç åîáñôçìÜôùí

ìðïñïýí íá ôåèïýí ìüíïí ôüôå, üôáí áõôÜ

÷ñçóéìïðïéïýíôáé ìå ìç÷áíÞìáôá, óôá

ïðïßá Ý÷åé ðñïâëåöèåß Þ åãêñéèåß ìßá

ôÝôïéá ÷ñÞóç.

Áðïêëåéóìüò åõèýíçò

Ï êáôáóêåõáóôÞò êáé ï áíôéðñüóùðüò

ôïõ äåí áíáëáìâÜíïõí êáìßá åõèýíç

ãéá æçìéÝò êáé áðþëåéåò êÝñäïõò ëüãù

äéáêïðÞò ôçò ëåéôïõñãßáò ôçò

åðé÷åßñçóçò, ðïõ ðñïêëÞèçêáí áðü ôï

ðñïúüí Þ áðü ôç ìç äõíáôÞ ÷ñÞóç ôïõ

ðñïúüíôïò.

Ï êáôáóêåõáóôÞò êáé ï áíôéðñüóùðüò

ôïõ äåí áíáëáìâÜíïõí êáìßá åõèýíç ãéá

æçìéÝò, ïé ïðïßåò ðñïêëÞèçêáí áðü ôç ìç

áñìüæïõóá ÷ñÞóç Þ óå óõíäõáóìü ìå

ðñïúüíôá Üëëùí êáôáóêåõáóôþí.

LDC 1709 FR/LD 1709 FR

141

Zastosować odpowiednio maskê przeciw-

pyłow¹, ochronniki słuchu, rêkawice

ochronne lub specjalny fartuch, który

ochroni u¿ytkownika przed małymi

cz¹steczkami substancji œciernych

i szlifowanych materiałów.

Oczy nale¿y chronić przed zranieniem

wyrzuconymi ciałami obcymi, które powstaj¹

przy ró¿nych zastosowaniach.

Maski przeciwpyłowe i ochronne musz¹

posiadać zdolnoœć filtracji pyłów powstaj¹cych

podczas pracy. W przypadku obci¹¿enia

hałasem, u¿ytkownik nara¿ony jest na utratê

słuchu.



Zwracać uwagê, aby osoby postronne

znajdowały siê w bezpiecznej odległoœci

od obszaru pracy. Ka¿da osoba, która

zbli¿a siê do obszaru pracy urz¹dzenia

musi nosić osobiste œrodki ochrony.

Odłamane kawałki obrabianego materiału

lub uszkodzonego narzêdzia, mog¹ zostać

wyrzucone w powietrze i spowodować zranienia

nawet poza bezpoœrednim obszarem pracy.



Urz¹dzenie chwytać tylko za izolowane

powierzchnie przeznaczone do tego celu,

je¿eli podczas pracy zachodzi

niebezpieczeñstwo zetkniêcia narzêdzia

z ukrytym przewodem elektrycznym lub

przewodem zasilaj¹cym urz¹dzenie.

Kontakt z przewodem elektrycznym, który

znajduje siê pod napiêciem mo¿e spowodować,

¿e metalowe elementy urz¹dzenia znajd¹ siê

rówie¿ pod napiêciem, a przez to doprowadzić

do pora¿enia u¿ytkownika pr¹dem

elektrycznym.



Elektryczny przewód zasilaj¹cy prowadzić

zawsze z dala od obracaj¹cych siê

narzêdzi i koñcówek.

W przypadku utraty kontroli nad urz¹dzeniem

mo¿e dojœć do zerwania elektrycznego

przewodu zasilaj¹cego lub zetkniêcia z nim,

adłoñ lub rêka u¿ytkownika mo¿e zostać

wci¹gniêta przez obracaj¹ce siê narzêdzie

lub koñcówkê urz¹dzenia.



Nie wolno odkładać narzêdzia

elektrycznego zanim narzêdzie

całkowicie siê nie zatrzyma.

Obracaj¹ce siê narzêdzie mo¿e zetkn¹ć siê

z powierzchni¹, na któr¹ odło¿ono urz¹dzenie

ispowodować utratê kontroli u¿ytkownika nad

urz¹dzeniem elektrycznym.



Nie wł¹czać urz¹dzenia podczas przeno-

szenia ani nie przenosić wł¹czonego

urz¹dzenia.

Odzie¿ mo¿e zetkn¹ć siê przypadkowo

z obracaj¹cym siê narzêdziem, a narzêdzie

mo¿e wkrêcić siê w ciało u¿ytkownika.



Otwory wentylacyjne urz¹dzenia

elektrycznego nale¿y regularnie czyœcić.

Dmuchawa silnika wci¹ga pył do obudowy,

a silne zanieczyszczenie metalicznym pyłem

mo¿e spowodować niebezpieczeñstwo

pora¿enia pr¹dem elektrycznym lub zwarcie.



Urz¹dzenia elektrycznego nie wolno

stosować w pobli¿u materiałów palnych.

Iskry mog¹ spowodować zapalenie siê tych

materiałów.



Nie wolno stosować ¿adnych narzêdzi,

które wymagaj¹ chłodzenia płynnymi

œrodkami chłodz¹cymi.

Zastosowanie wody lub innych płynnych

œrodków chłodz¹cych mo¿e spowodować

pora¿enie pr¹dem elektrycznym.

Szczególne wskazówki bezpie-

czeñstwa przy pracach szlifierskich:



Stosować tylko i wył¹cznie œciernice,

które dopuszczone s¹ do pracy z tym

urz¹dzeniem elektrycznym i odpowiednie

osłony ochronne, które przewidziane s¹ do

takich œciernic.

Œciernice, które nie s¹ przewidziane dla tego

urz¹dzenia elektrycznego, nie mog¹ być dosta-

tecznie osłoniête i dlatego s¹ niebezpieczne.



Osłona ochronna musi być prawidłowo

i bezpiecznie zamocowana do urz¹dzenia

i nastawiona w sposób zapewniaj¹cy

najwy¿szy stopieñ bezpieczeñstwa, tzn.

tak aby mo¿liwie najmniejsza czêœć œcier-

nicy widoczna była od strony u¿ytkownika.

Osłona ochronna powinna chronić u¿ytkownika

przed odłamkami i przypadkowym kontaktem

ze œciernic¹.



Œciernice wolno stosować tylko do zadañ,

dla których s¹ one zalecane.

Na przykład: Nie wolno szlifować boczn¹

powierzchni¹ diamentowego talerza

szlifierskiego. Diamentowe talerze szlifierskie

przeznaczone s¹ do zdejmowania materiału

spodni¹ powierzchni¹ talerza szlifierskiego.

Działanie bocznej siły na œciernicê mo¿e

spowodować jej złamanie.

LDC 1709 FR/LD 1709 FR

142



Nale¿y stosować zawsze kołnierze

mocuj¹ce odpowiedniej wielkoœci

ikształtu do wybranego narzêdzia.

Właœciwe kołnierze podpieraj¹ narzêdzie

i zmniejszaj¹ niebezpieczeñstwo jego złamania.



Nie wolno stosować zu¿ytych narzêdzi

z wiêkszych urz¹dzeñ elektrycznych.

Narzêdzia do wiêkszych urz¹dzeñ elektrycznych

nie s¹ wykonane dla wysokiej liczby obrotów,

z jak¹ pracuj¹ mniejsze narzêdzia elektryczne,

i dlatego mog¹ siê złamać.

Uderzenia zwrotne i odpowiednie

wskazówki bezpieczeñstwa

Uderzenie zwrotne jest nagł¹ reakcj¹ urz¹dzenia

na skutek zaczepienia lub zablokowania

obracaj¹cego siê narzêdzia, jak tarcza szlifierska,

talerz szlifierski, szczotka druciana itp.

Zaczepienie lub blokada prowadzi do

gwałtownego zatrzymania obracaj¹cego siê

narzêdzia. Na skutek tego w miejscu blokady

nastêpuje odrzucenie niekontrolowanego

urz¹dzenia elektrycznego w kierunku przeciwnym

do kierunku obrotu narzêdzia szlifierskiego.

Je¿eli np. tarcza szlifierska zaczepi lub zablokuje

siê w obrabianym materiale, krawêdŸ tarczy, która

zagłêbia siê w materiale, mo¿e siê zaczepić lub

zablokować, co spowoduje wyłamanie tarczy lub

uderzenie zwrotne urz¹dzenia. Tarcza szlifierska

porusza siê wtedy w kierunku u¿ytkownika, albo

w przeciwnym, zale¿nie od kierunku obrotu tarczy

w miejscu zablokowania. W takim przypadku

tarcza szlifierska mo¿e siê równie¿ złamać.

Uderzenie zwrotne jest nastêpstwem

nieprawidłowej lub błêdnej obsługi urz¹dzenia

elektrycznego. Mo¿na tego unikn¹ć stosuj¹c

odpowiednie przedsiêwziêcia zabezpieczaj¹ce,

które opisane s¹ ni¿ej.



Urz¹dzenie elektryczne nale¿y trzymać

mocno, a ciało i ramiona ustawić w takiej

pozycji, która umo¿liwi przyjêcie sił ude-

rzenia zwrotnego. Stosować zawsze

uchwyt dodatkowy, je¿eli jest, aby uzyskać

mo¿li-wie najwiêksz¹ kontrolê sił

uderzenia zwrotnego lub momentów

reakcji przy rozruchu urz¹dzenia.

U¿ytkownik mo¿e opanować siły odrzutu i reakcji

poprzez zachowanie odpowiednich œrodków

ostro¿noœci.



Nigdy nie zbli¿ać dłoni do obracaj¹cych

siê narzêdzi.

Przy uderzeniu zwrotnym narzêdzie mo¿e

dotkn¹ć dłoni, a nawet po niej przejechać.



Ciało ustawiać w taki sposób, aby nie

znalazło siê w obszarze, do którego

skieruje siê urz¹dzenie elektryczne

na skutek uderzenia zwrotnego.

Uderzenie zwrotne popycha urz¹dzenie

elektryczne w kierunku przeciwnym do ruchu

tarczy szlifierskiej w miejscu zablokowania.



Proszê zachować szczególn¹ ostro¿noœć

podczas pracy w k¹tach, na ostrych

krawêdziach itp. Nale¿y zapobiegać

odrzuceniu narzêdzia od szlifowanego

materiału i jego zaciœniêciu.

Obracaj¹ce siê narzêdzie łatwo siê zakleszcza

przy pracy w rogach, na ostrych krawêdziach

i przy uderzeniach. To z kolei jest przyczyn¹

utraty kontroli lub uderzenia zwrotnego.



Nie wolno stosować ¿adnego brzeszczotu

łañcuchowego ani zêbatego.

Narzêdzia tego typu powoduj¹ czêsto uderzenie

zwrotne lub utratê kontroli nad urz¹dzeniem

elektrycznym.

Kolejne wskazówki bezpieczeñstwa



Stosować tylko przedłu¿acze dopuszczone

do u¿ycia na wolnym powietrzu.



Nie zaleca siê szlifowania farb i lakierów ołowio-

wych. Usuwanie farb ołowianych powinien

prowadzić tylko wykwalifikowany specjalista.



Nie obrabiać ¿adnych materiałów, przy obróbce

których wydzialaj¹ siê substancje szkodliwe dla

zdrowia (np. azbest). Zastosować odpowiednie

œrodki zapobiegawcze i ochronne, w przypadku

gdy wystêpuje mo¿liwoœć powstania pyłów

szkodliwych dla zdrowia, pyłów palnych lub

wybuchowych. Stosować przeciwpyłow¹

maskê ochronn¹. Stosować odkurzacze

przemysłowe.

SZKODY RZECZOWE!

Napiêcie i czêstotliwoœć sieci elektrycznej

musz¹ być zgodne z wartoœciami podanymi

na tabliczce znamionowej urz¹dzenia.

LDC 1709 FR/LD 1709 FR

144

Opis urz¹dzenia

1Wrzeciono z kołnierzem

gwintowanym

aKołnierz mocuj¹cy

b Nakrêtka mocuj¹ca

2 Wychylny segment brzegowy

3Osłona z wieñcem szczotkowym

4Króciec przył¹czeniowy do odsysania

pyłu

5 Korpus urz¹dzenia z napêdem

Z otworami wylotu powietrza i strzałk¹

kierunku obrotów.

6Blokada wrzeciona

Do unieruchomienia wrzeciona przy

zmianie narzêdzia.

7 Uchwyt dodatkowy z zamocowaniem

8Przeł¹cznik suwakowy

Do wł¹czania i wył¹czania.

Z blokad¹ do pracy ci¹głej.

9 Uchwyt wê¿a

10 Elektryczny przewód zasilaj¹cy 4,0 m

z wtyczk¹

11 Tabliczka znamionowa

12 Klucz specjalny

13 Uchwyt pał¹kowy

14 Osłona ochronna z gumowym

pierœcieniem odsysaj¹cym

LDC 1709 FR/LD 1709 FR

146

Nakrêtkê mocuj¹c¹ (B) przykrêcić

na wrzeciono kołnierzem do góry.

Nacisn¹ć blokadê wrzeciona i przytrzymać

wciœniêt¹.

Nakrêtkê mocuj¹c¹ dokrêcić kluczem

specjalnym.

LDC 1709 FR:

Sprawdzić ustawienie osłony ochronnej:

Wieniec szczotkowy powinien wystawać ok.

0–1 mm ponad talerzem szlifierskim.

W razie potrzeby poprawić ustawienie (patrz

„Przestawienie osłony tarczy (LDC 1709 FR)“).

Wtyczkê wło¿yć do gniazdka sieciowego.

Wł¹czyć urz¹dzenie elektryczne (bez

zatrzasku) i pozostawić pracuj¹ce ok.

30 sekund. Sprawdzić, czy urz¹dzenia

jest wywa¿one i nie wystêpuj¹ drgania.

Wył¹czyć urz¹dzenie elektryczne.

Wł¹czanie i wył¹czanie urz¹dzenia

Praca chwilowa bez blokady:



Suwak przeł¹cznika przesun¹ć do przodu

i przytrzymać.



W celu wył¹czenia zwolnić suwak przeł¹cznika.

Praca ci¹gła z blokad¹:

OSTRO¯NIE!

Po przerwie w dopływie pr¹du wł¹czone

urz¹dzenie zaczyna natychmiast pracować.

Suwak przeł¹cznika przesun¹ć do przodu

izablokować poprzez naciœniêcie na przedni¹

czêœć suwaka.

Wył¹czyć urz¹dzenie:

W celu wył¹czenia zwolnić blokadê poprzez

naciœniêcie na tylnê czêœć suwaka

przeł¹cznika.

LDC 1709 FR/LD 1709 FR

147

Przestawienie osłony tarczy

(LDC 1709 FR)

WSKAZÓWKA

Wieniec szczotkowy powinien wystawać ok.

0–1 mm ponad talerzem szlifierskim.

W celu

wyrównania zu¿ycia diamentowego talerza

szlifierskiego mo¿na zmienić wysokoœć

ustawienia osłony ochronnej.

Poluzować œrubê mocuj¹c¹ na osłonie

ochronnej.

Osłonê ochronn¹ przesun¹ć poprzez obrót

na odpowiedni¹ wysokoœć.

Dokrêcić œrubê mocuj¹c¹.

Zastosowanie odkurzacza

przemysłowego

WSKAZÓWKA

Zaleca siê zastosowanie specjalnego odkurzacza

przemysłowego S 47 M firmy FLEX.

W¹¿ odsysaj¹cy poprowadzić przez uchwyt

wê¿a i zamocować na króćcu przył¹czenio-

wym osłony ochronnej.

W¹¿ odsysaj¹cy przył¹czyć do odkurzacza

przemysłowego. Przestrzegać przepisów

i wskazówek podanych w instrukcji obsługi

odkurzacza przemysłowego!

Sprawdzićprawidłowoœć zamocowania!

W razie potrzeby zastosować odpowiedni

adapter.

WSKAZÓWKA

Je¿eli do odkurzacza potrzebny jest specjalny

króciec przył¹czeniowy (tzn. inny ani¿eli

standardowy króciec przył¹czeniowy 32 mm/

36 mm, który nale¿y do zakresu dostawy

urz¹dzenia elektrycznego), proszê zwrócić siê

do dostawcy odkurzacza w celu uzyskania

odpowiedniego adaptera.

Praca narzêdziem elektrycznym

OSTRZE¯ENIE!

Obracaj¹cy siê talerz szlifierski nie mo¿e

zetkn¹ć siê z ostrymi, wystaj¹cymi czêœciami.

Niebezpieczeñstwo uderzenia zwrotnego!

Uszkodzenie talerza szlifierskiego.

W przypadku uszkodzenia lub znacznego

zu¿ycia talerza szlifierskiego nale¿y go

koniecznie wymienić.

OSTRO¯NIE!

Urz¹dzenie elektryczne nale¿y zawsze

trzymać obiema rêkoma!

1. Zamocować materiał œcierny.

2. Przył¹czyć odkurzacz przemysłowy.

3. Wtyczkê wło¿yć do gniazdka sieciowego.

4. Wł¹czyć odkurzacz przemysłowy.

5. Wł¹czyć urz¹dzenie.

6. Szlifierkê do remontów przyło¿yć do

obrabianej powierzchni. Wieniec szczotkowy

musi przylegać do obrabianej powierzchni.

Wieniec szczotkowy (LDC 1709 FR)

wzglêdnie gumowy pierœcieñ odsysaj¹cy

(LD 1709 FR) musi dokładnie przylegać

do obrabianej powierzchni.

7. Z w i ê k s z y ć nacisk, aby talerz szlifierski zetkn¹ł

siê z obrabian¹ powierzchni¹.

Przy tym prowadzić szlifierkê wahadłowymi

nakładaj¹cymi siê ruchami.

LDC 1709 FR/LD 1709 FR

148

8. LDC 1709 FR:

Przy szlifowaniu w k¹tach:

–Wył¹czyć urz¹dzenie i zaczekać, a¿ narzê-

dzie szlifierskie całkowicie siê zatrzyma.

–Wyci¹gn¹ć wychylny segment brzegowy

iobrócić w lewo.

–Ponownie wł¹czyć urz¹dzenie.

9. Po zakoñczeniu pracy wył¹czyć urz¹dzenie

elektryczne i wyj¹ć wtyczkê z gniazdka

sieciowego.

Wieniec szczotkowy

Osłona ochronna wyposa¿ona jest w wieniec

szczotkowy. Wieniec ten wypełnia dwa zadania:

–Poniewa¿ wieniec szczotkowy wystaje ponad

powierzchniê talerza szlifierskiego, styka siê

jako pierwszy z powierzchni¹ przeznaczon¹ do

obróbki. W ten sposób talerz szlifierski ustawia

siê równolegle do powierzchni przeznaczonej

do obróbki zanim materiał œcierny dotknie

obrabianej powierzchni. Dziêki temu

zapobiega siê powstawaniu łukowatych

zagłêbieñ spowodowanych poprzez

szlifowanie brzegiem talerza szlifierskiego.

–Wieniec zatrzymuje pył, który zostanie

odessany odkurzaczem przemysłowym.

Je¿eli wieniec szczotkowy ulegnie uszkodzeniu

lub wykazuje nadmierne zu¿ycie, nale¿y go

wymienić na nowy. Zestaw zapasowych szczotek

(nr-katalogowy 348.422) mo¿na nabyć poprzez

centrum serwisowe firmy FLEX.

Gumowy pierœcieñ odsysaj¹cy

(LD 1709 FR)

Je¿eli gumowy pierœcieñ odsysaj¹cy ulegnie

uszkodzeniu lub wykazuje nadmierne zu¿ycie,

nale¿y go wymienić na nowy.

Gumowy pierœcieñ odsysaj¹cy mo¿na nabyć

poprzez centrum serwisowe firmy FLEX

podaj¹c numer katalogowey 257.246.

Przegl¹d, konserwacja

i pielêgnacja

OSTRZE¯ENIE!

Przed przyst¹pieniem do jakichkolwiek prac

przy urz¹dzeniu elektrycznym, nale¿y najpierw

wyj¹ć wtyczkê z gniazdka sieciowego.

Czyszczenie

OSTRZE¯ENIE!

Nie wolno stosować wody ani ¿adnych

płynnych œrodków czyszcz¹cych.

Wnêtrze obudowy i silnik nale¿y regularnie

przedmuchiwać suchym, sprê¿onym

powietrzem.

Osłonê ochronn¹ i wychylny segment

brzegowy nale¿y czyœcić suchym sprê¿onym

powietrzem.

Naprawy

Naprawy urz¹dzenia zlecać do wykonania

wył¹cznie w punkcie serwisowym autoryzowanym

przez producenta.

WSKAZÓWKA

Œrub znajduj¹cych siê na korpusie urz¹dzenia

nie wolno odkrêcać w okresie wa¿noœci

gwarancji. W przypadku nieprzestrzegania

zalecenia wygasaj¹ prawa do roszczeñ z tytułu

gwarancji udzielonej przez producenta.

LDC 1709 FR/LD 1709 FR

149

Czêœci zamienne i wyposa¿enie

dodatkowe

Wyposa¿enie dodatkowe, a szczególnie

narzêdzia, które dopuszczone s¹ do zastoso-

wania z tym urz¹dzeniem, mo¿na znaleŸć

w katalogach producenta.

Wskazówki dotycz¹ce usuwania

opakowania i zu¿ytego

urz¹dzenia

OSTRZE¯ENIE!

Wysłu¿one urz¹dzenia uczynić niezdatnymi

do u¿ycia poprzez usuniêcie elektrycznego

przewodu zasilaj¹cego.

Tylko dla krajów EU

Proszê nie wyrzucać narzêdzi

elektrycznych do domowych œmieci!

Zgodnie z dyrektyw¹ Unii Europejskiej

2002/96/WE o odpadach elektrycznych

i elektronicznych oraz jej przejêciem do prawa

narodowego istnieje obowi¹zek zbierania

narzêdzi elektrycznych celem odzysku

surowców wtórnych i utylizacji.

WSKAZÓWKA

Aktualne informacje o sposobie usuniêcia

zu¿ytego urz¹dzenia mo¿na uzyskać

wpunkcie zakupu.

Deklaracja zgodnoœci

Oœwiadczamy na własn¹ odpowiedzialnoœć,

¿e produkt odpowiada ni¿ej wymienionym

normom i dokumentom normatywnym:

EN 60745 zgodnie z wymaganiami okreœlonymi

wytycznymi 2004/108/WE, 2006/42/WE.

Odpowiedzialny za dokumentacjê techniczn¹:

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

11.01.2010

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Gwarancja

Przy zakupie nowego urz¹dzenia, firma FLEX

udziela 2 lata gwarancji producenta,

poczynaj¹c od daty nabycia przez u¿ytkownika.

Gwarancj¹ objête s¹ tylko wady urz¹dzenia

wynikaj¹ce z błêdów materiałowych i/lub

produkcyjnych, oraz niespełnienia

zapewnionych właœciwoœci. W przypadku

wyst¹pienia roszczenia gwarancyjnego, nale¿y

doł¹czyć oryginalny dowód sprzeda¿y z dat¹

zakupu. Naprawy mo¿e dokonać wył¹cznie

warsztat lub serwis posiadaj¹cy autoryzacjê

firmy FLEX.

Prawo do roszczeñ gwarancyjnych przysługuje

tylko przy u¿ywaniu urz¹dzenia zgodnie z jego

przeznaczeniem. Gwarancja nie obejmuje

w szczególnoœci zu¿ycia wynikaj¹cego

z eksploatacji, usterek spowodowanych

niewłaœciw¹ obsług¹ i u¿ytkowaniem,

czêœciowo lub całkowicie zdemontowanych

Oliver SchneiderEckhard Rühle

Manager Research &

Development (R & D)

Manager Quality

Department (QD)

LDC 1709 FR/LD 1709 FR

151

Tartalom

Az Ön biztonsága érdekében . . . . . . . . . .151

Zaj és vibráció . . . . . . . . . . . . . . . . . . . . .155

Mûszaki adatok . . . . . . . . . . . . . . . . . . . .155

Az elsõ pillantásra . . . . . . . . . . . . . . . . . .156

Használati útmutató . . . . . . . . . . . . . . . . .157

Karbantartás és ápolás . . . . . . . . . . . . . .160

Ártalmatlanítási tudnivalók . . . . . . . . . . . .160

-Megfelelõség . . . . . . . . . . . . . . . . . .161

Garancia . . . . . . . . . . . . . . . . . . . . . . . . .161

Használt szimbólumok

FIGYELMEZTETÉS!

Közvetlenül fenyegetõ veszélyt jelent.

Az itteni megjegyzések figyelmen kívül

hagyása halálos vagy súlyos sérüléseket

okozhat.

VIGYÁZAT!

Veszélyes helyzetekre hívja fel a figyelmet.

Az itteni megjegyzések figyelmen kívül

hagyása súlyos sérüléseket vagy anyagi

károkat okozhat.

MEGJEGYZÉS

Használati tippeket ad, és fontos tudnivalókra

hívja fel a figyelmet.

Szimbólumok a készüléken

Üzemhelyezés elõtt olvassa

el a kezelési útmutatót!

Hordjon védõszemüveget!

Tudnivalók az elhasznált

készülék ártalmatlanításáról

(lásd a 160. oldalt)!

Az Ön biztonsága érdekében

FIGYELMEZTETÉS!

Az elektromos szerszám használata elõtt el

kell olvasni és ezután szabad használni:

– ezt a kezelési útmutatót,

– az elektromos szerszámok kezelésére

vonatkozó „Általános biztonsági

tudnivalók” részt a mellékelt

füzetben (iratszám: 315.915),

– a használat helyén a balesetvédelemre

vonatkozó szabályokat és elõírásokat.

Ezt az elektromos szerszámot a technika mai

szintjének és az elismert biztonságtechnikai

szabályoknak megfelelõen gyártották. Ennek

ellenére a használata során a használója vagy

más személyek testét és életét fenyegetõ,

illetve a gépet és más anyagi javakat károsító

veszélyek léphetnek fel. Az elektromos

szerszámot csak a következõkre lehet

használni

– rendeltetés szerinti célokra,

– kifogástalan állapotban szabad használni.

A biztonságát csökkentõ zavarokat azonnal el

kell hárítani.

Rendeltetésszerû használat

Az LDC 1709 FR/LD 1709 FR felújítási csiszoló

a következõ alkalmazásokra készült:

–iparszerû felhasználás az iparban és

akézmûiparban,

–beton, vakolat, esztrich, homokkõ, samott

és aszfalt száraz csiszolása és simítása,

–festék és ragasztómaradványok lecsiszolása

betonról vagy esztrichrõl,

–olyan gyémántszerszámokkal történõ

használat, melyeket a FLEX ehhez

a készülékhez kínál, és amelyek legalább

10 000 fordulatszámra engedélyezettek.

Vágó, nagyoló és osztott csiszolókorongok,

valamint drótkefe használata nem megengedett.

Az LDC 1709 FR/LD 1709 FR felújítási

csiszológép használatánál M osztályú

porszívót kell csatlakoztatni.

LDC 1709 FR/LD 1709 FR

153



A készüléket csak a szigetelt markolatnál

fogva tartsa, ha olyan munkát végez,

melyeknél a betétszerszám rejtett

áramvezetékeket érhet, vagy a saját

hálózati kábelt érintheti.

Feszültségvezetõ vezetékkel történõ érintkezés

a készülék fém részeit is feszültség alá

helyezheti, és elektromos áramütést okozhat.



A hálózati kábelt távol kell tartani a forgó

betétszerszámoktól.

Amennyiben Ön elveszíti ellenõrzését a készülék

felett, a készülék átvághatja, vagy elérheti

a hálózati kábelt, és az Ön keze vagy karja

a forgó betétszerszámba kerülhet.



Soha ne rakja le az elektromos

szerszámot, mielõtt a betétszerszám

teljesen meg nem állt.

A forgó betétszerszám érintkezésbe kerülhet

a tárolófelülettel, ami által Ön elveszítheti

a készülék feletti ellenõrzését.



Soha ne mûködtesse az elektromos

szerszámot, miközben hordozza.

A készülék megragadhatja az Ön ruháját a forgó

betétszerszámmal történõ véletlen érintkezés

következtében, és a szerszám a testébe

fúródhat.



Rendszeresen tisztítsa ki elektromos

szerszámának szellõzõréseit.

A motoros kompresszor port szív a házba,

és a fémpor erõteljese felgyülemlése elektro-

mos veszélyeket okozhat.



Ne használja az elektromos készüléket

éghetõ anyagok közelében.

A szikrák meggyújthatják ezeket az anyagokat.



Soha ne használjon olyan

betétszerszámokat, melyekhez folyékony

hûtõanyag szükséges.

Víz vagy más folyékony hûtõanyagok használata

elektromos áramütést okozhat.

Különleges biztonsági útmutatások

a csiszoláshoz:



Kizárólag az Ön elektromos szerszámához

megengedett csiszolótestet használjon,

és a csiszolótesthez elõirányzott

védõburkolatot.

A nem az elektromos szerszámhoz elõirányzott

csiszolótesteket nem lehet elegendõ mértékben

leárnyékolni és nem biztonságosak.



A védõburkolatot biztonságosan kell

felszerelni az elektromos szerszámra,

és úgy kell beállítani, hogy a lehetõ

legnagyobb fokú biztonság legyen

elérhetõ, azaz a csiszolótest lehetõ

legkisebb része nézzen burkolatlanul

a kezelõszemély felé.

A védõburkolatnak kell megvédenie

a kezelõszemélyt a letört daraboktól és

a csiszolótesttel való véletlen érintkezéstõl.



Csiszolótesteket csak az ajánlott

alkalmazási lehetõségekhez szabad

használni.

Például: Soha nem szabad a gyémánt

csiszolótányér oldalfelületével csiszolni.

A gyémánt csiszolótányérok a csiszolótányér

alsó oldalával végzett anyageltávolításra valók.

Az oldalirányú erõhatás széttörheti

a csiszolótesteket.



Mindig sérülésmentes, megfelelõ méretû

és formájú szorítókarimákat kell használni

a választott betétszerszámhoz.

A megfelelõ karimák megtámasztják

a betétszerszámokat, és lecsökkentik

atörésveszélyt.



Nem szabad nagyobb elektromos

szerszámok elhasznált betétszerszámait

használni.

A nagyobb elektromos szerszámokhoz való

betétszerszámok nem a kisebb elektromos

szerszámok magasabb fordulatszámaira vannak

méretezve és széttörhetnek.

LDC 1709 FR/LD 1709 FR

166

Hlucnost a vibrace

Hodnoty hluku a vibrací byly zjištìny podle

EN 60745.

Hladina hluku náøadí vyhodnocená s filtrem A činí

typicky:

–Hladina akustického tlaku: 87,3 dB(A);

–Hladina akustického výkonu: 98,3 dB(A);

–Nejistota: K=3dB.

Celková hodnota vibrací (pøi broušení betonových

ploch):

–Hodnota emisí: ah= 7,4m/s

–Nejistota: K = 1,9 m/s2

VAROVÁNÍ!

Uvedené namerené hodnoty platí pro nová

náradí. Pri denním nasazení se hodnoty

hlucnosti a vibrací mení.

UPOZORNÌNÍ

Úroveò vibrací uvedená v tìchto pokynech byla

zmìøena mìøicí metodou stanovenou normou

EN 60745 a lze ji použít k vzájemnému srovnání

elektrického náøadí. Je také vhodná pro

pøedbìžný odhad kmitavého namáhání.

Uvedená úroveò vibrací reprezentuje hlavní

aplikace elektrického náøadí.

Bude-li ovšem elektrické náøadí použito pro jiné

aplikace, s odlišnými vloženými nástroji nebo

nedostatečnou údržbou, mùže se úroveò vibrací

lišit. Mùže to podstatnì zvýšit kmitavé zatížení

bìhem celé pracovní doby.

Pro pøesné odhadnutí kmitavého namáhání

se mají

také zohlednit doby, ve kterých je náøadí vypnuto

nebo sice bìží, ale ve skutečnosti se nepoužívá.

Mùže to podstatnì redukovat kmitavé namáhání

bìhem celé pracovní doby.

Stanovte dodatečná bezpečnostní opatøení

k ochranì obsluhy pøed účinky vibrací, jako

napøíklad: údržba elektrického náøadí a vložených

nástrojù, udržování teploty rukou, organizace

prùbìhu práce.

POZOR!

Pøi akustickém tlaku vìtším než 85 dB(A)

noste ochranu sluchu.

Technické údaje

Typ náøadí LDC 1709 FR/LD 1709 FR

Síˆové napìtí V/Hz 230/50

Tøída ochrany / II

Pøíkon W 1400

Výkon W 950

Otáčky ot./min 10.000

Upnutí nástroje M14

max. prùmìr kotoučemm125

Hmotnost (bez pøipojovacího kabelu) kg 2,9

LDC 1709 FR/LD 1709 FR

167

Na první pohled

1 Vøeteno se závitovou pøírubou

a Upínací pøíruba

b Upínací matice

2Otočný okrajový segment

3 Ochranný kryt s kartáčovým vìncem

4 Pøipojovací hrdlo pro odsávání

5Hnací hlava

S výstupem vzduchu a šipkou smìru

otáčení.

6 Aretace vøetena

K znehybnìní vøetena pøi výmìnì

nástroje.

7 Pøídavná rukojeˆ s držákem rukojeti

8 Kolébkový vypínač

K zapnutí a vypnutí.

Se zaskakovací polohou pro trvalý

provoz.

9Hadicový držák

10 Pøipojovací kabel 4,0 m se síˆovou

zástrčkou

11 Typový štítek

12 Integrovaný klíč

13 Tømenová rukojeˆ

14 Ochranný kryt s gumovým odsávacím

kroužkem

LDC 1709 FR/LD 1709 FR

173

Obsah

Pre Vašu bezpečnosˆ . . . . . . . . . . . . . . .173

Hlucnost a vibrácia . . . . . . . . . . . . . . . . .177

Technické údaje . . . . . . . . . . . . . . . . . . .177

Na prvý poh¾ad . . . . . . . . . . . . . . . . . . . .178

Návod na použitie . . . . . . . . . . . . . . . . . .179

Údržba a ošetrovanie . . . . . . . . . . . . . . . .182

Pokyny pre likvidáciu . . . . . . . . . . . . . . . .183

Prehlásenie o zhode . . . . . . . . . . . . .183

Záruka . . . . . . . . . . . . . . . . . . . . . . . . . .183

Použité symboly

VAROVANIE!

Označuje bezprostredne hroziace

nebezpečenstvo. Pri nedodržaní upozornenia

hrozí usmrtenie alebo najˆažšie poranenia.

POZOR!

Označuje nejakú možnú nebezpečnú situáciu.

Pri nedodržaní upozornenia hrozí poranenie

alebo vecné škody.

UPOZORNENIE

Označuje aplikačné tipy a dôležité

informácie.

Symboly na náradí

Pred uvedením do prevádzky

si prečítajte návod na obsluhu!

Noste ochranu očí!

Pokyn pre likvidáciu použitého

spotrebiča (pozri strana 183)!

Pre Vašu bezpečnosˆ

VAROVANIE!

Pred použitím elektrického náradia

si prečítajte a potom jednajte:

– predložený návod na obsluhu,

– „Všeobecné bezpečnostné pokyny”

na zaobchádzanie s elektrickým

náradím v priloženom zošite

(čís. publikácie: 315.915),

– pravidla a predpisy na zabránenie úrazom,

platné pro miesto nasadenia a jednajte

pod¾a nich.

Toto elektrické náradie je konštruované pod¾a

súčasného stavu techniky a uznávaných

bezpečnostne-technických pravidiel.

Pri používaní môže napriek tomu dôjsˆ

k ohrozeniu života používate¾a alebo tretej

osoby, event. poškodeniu náradia alebo iných

vecných hodnôt.

Používajte elektrické náradie len

– pre stanovené použitie,

– v bezchybnom bezpečnostne-technickom

stave.

Okamžite odstráòte poruchy, ktoré obmedzujú

bezpečnosˆ.

Stanovené použitie

Sanačná brúska LDC 1709 FR/LD 1709 FR

je určená

–na živnostenské nasadenie v priemysle

a remeslníctve,

–na brúsenie za sucha a hladenie betónu,

omietky, poteru, pieskovca, šamotu a asfaltu,

–na odbrusovanie náterov a zvyškov lepidla

na betóne alebo poteru,

–na prácu s diamantovými nástrojmi,

ktoré sú pre toto náradie ponúkané firmou

FLEX a sú schválené pre otáčky minimálne

10 000 ot./min.

Použitie rozbrusovacích kotúčov, hrubovacích

brúsnych kotúčov alebo drôtených kief nie je

prípustné.

Pri použití sanačnej brúsky LDC 1709 FR/

LD 1709 FR je potrebné pripojiˆ vysávač triedy M.

LDC 1709 FR/LD 1709 FR

174

Bezpečnostné upozornenia

VAROVANIE!

Prečítajte si všetky bezpečnostné upozor-

nenia a pokyny.

Zanedbanie dodržiavania

bezpečnostných upozornení a pokynov môže

maˆ za následok úraz elektrickým prúdom,

požiar a/alebo ˆažké poranenia

Všetky bezpečnostné upozornenia

a pokyny uschovajte na budúce použitie.



Používajte toto elektrické náradie ako

brúsku. Dodržiavajte všetky bezpečnostné

upozornenia, pokyny, zobrazenia a údaje,

ktoré ste obdržali spolu s náradím.

Nedodržanie nasledujúcich pokynov môže viesˆ

k úrazu elektrickým prúdom, požiaru a/lebo

vážnym poraneniam.



Toto elektrické náradie nie je vhodné na

brúsenie s brúsnym papierom, pre prácu

s drôtenými kefami, leštenie

a rozbrusovanie.

Použitia, pre ktoré nie je elektrické náradí

predpokladané, môžu spôsobiˆ ohrozenia

aporanenia.



Nepoužívajte žiadne príslušenstvo,

ktoré nebolo výrobcom predpokladané

aodporúčané špeciálne pre toto

elektrické náradie.

Len to, že príslušenstvo môžete na Vašom

elektrickom náradí upevniˆ, nie je zárukou

žiadneho bezpečného použitia.



Prípustné otáčky vloženého nástroja musia

byˆ najmenej tak vysoké, ako najvyššie

otáčky uvedené na elektrickom náradí.

Príslušenstvo, ktoré sa otáča rýchlejšie ako

je prípustné, sa môže rozlomiˆ a lietaˆ.



Vonkajší priemer a hrúbka vloženého

nástroja musia zodpovedaˆ rozmerovým

údajom elektrického náradia.

Nesprávne dimenzované pracovné nástroje nie

je možné dostatočne zakryˆ alebo kontrolovaˆ.



Brúsne kotúče, brúsne taniere alebo iné

príslušenstvo sa musia presne hodiˆ na

brúsne vreteno Vášho elektrického

náradia.

Pracovné nástroje, ktoré sa presne nehodia na

brúsne vreteno elektrického náradia, sa otáčajú

nerovnomerne, silne vibrujú a môžu viesˆ k strate

kontroly.



Nepoužívajte žiadne poškodené pracovné

nástroje. Pred každým použitím

skontrolujte pracovné nástroje z h¾adiska

odlupovania a trhlín, brúsne taniere

z h¾adiska trhlín, obrúsenia a silného

opotrebenia. Keï elektrické náradie alebo

pracovný nástroj spadne, skontrolujte ich

z h¾adiska poškodenia alebo použite

nepoškodený pracovný nástroj. Ak ste

pracovný nástroj skontrolovali a vložili,

udržiavajte seba a osoby, ktoré sa

nachádzajú v blízkosti, mimo rovinu

rotujúceho pracovného nástroja

a nechajte náradie jednu minútu bežaˆ

s najvyššími otáčkami.

Poškodené pracovné nástroje väčšinou v tejto

testovacej dobe puknú.



Noste osobné ochranné pomôcky.

Používajte pod¾a spôsobu použitia

celotvárovú ochranu, ochranu očí alebo

ochranné okuliare. Ak je to adekvátne,

noste protiprachovú masku, ochranu

sluchu, ochranné rukavice alebo špeciálnu

zásteru, ktorá Vás chráni pred malými

brúsnymi čiastočkami a čiastočkami

materiálu.

Oči sa majú chrániˆ pred odlietavajúcimi cudzími

telesami, ktoré vznikajú pri rôznych aplikáciách.

Protiprachová maska alebo ochranná dýchacia

maska musia filtrovaˆ prach vznikajúci pri použití.

Keï ste dlhšiu dobu vystavení hlasitému hluku,

môžete utrpieˆ stratu sluchu.

LDC 1709 FR/LD 1709 FR

189

Ülevaade

1 Keermestatud äärikuga spindel

akinnitusäärik

b kinnitusmutter

2 Liikuv serva detail

3 Kaitsekate rõngasharjaga

4 Tolmuimemise ühendusava

5 Ajamimehhanismi pea

Õhuavaga ja pöörlemissuuna

noolega.

6 Spindli lukustus

Spindli lukustamiseks tööriista

vahetamisel.

7 Lisakäepide koos käepideme

hoidjaga

8Lüliti

Sisse- ja väljalülitamiseks.

Pideva töörežiimi positsiooniga.

9 Vooliku hoidja

10 Võrgupistikuga 4,0 m

ühenduskaabel

11 Andmesilt

12 Peatusvõti

13 Käepide

14 Kaitsekate kummist äratõmbe

rõngaga

Produkt Specifikationer

Mærke:	Flex
Kategori:	Sander
Model:	LDC 1509 FR 120

Har du brug for hjælp?

Hvis du har brug for hjælp til Flex LDC 1509 FR 120 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Sander Flex Manualer

Flex OSE 2-80 EC Manual

31 August 2024

Flex PE 14-3-125 Manual

23 August 2024

Flex LBR 1506 VRA Manual

23 August 2024

Flex MS713 Manual

22 August 2024

Flex ODE 100-2 Manual

21 August 2024

Flex LDC 1509 FR 120 Manual

14 August 2024

Flex ORE 125-2 Manual

13 August 2024

Flex OS80-2 Manual

11 August 2024

Sander Manualer

Nyeste Sander Manualer

Kraftronic KT-XS 420 Manual

29 Marts 2025

Kraftronic KT-SS 250 Manual

29 Marts 2025

Makita BO5010 Manual

28 Marts 2025

Makita BO4554 Manual

28 Marts 2025

Bosch GSS 140 A Manual

15 Januar 2025

Hazet 9032M-53 Manual

1 Januar 2025

Alpha Tools DS 150 Manual

28 December 2024

Alpha Tools BBS 240 Manual

28 December 2024

Alpha Tools NTS 150/200 Manual

28 December 2024

RIKON 50-300 Manual

27 December 2024
