Side 1/2

(DE) Anleitung

Mikro Stromverteiler 5V/12V mit BEC

No. 8474

Technische Daten:

• Spannungsversorgung: 7 - 21 V (3S-5S LiPo)

• LED Ausgangsanzeige

• ESC-Ausgänge Dauerstrom: 20A (Max. 25A 5 Sek./Min)

• BEC-Ausgang Dauerstrom: 2A (Max. 2.5A 5 Sek./Min)

• Maße: 33 x 22 x 3 mm

• Gewicht: 3.5 g

Lieferumfang:

Mikro Stromverteiler mit BEC

Sicherheitshinweise

Betreiben Sie den Stromverteiler nur mit der angegebenen Gleichspannung von 7 - 21

Volt. Bei zu hoher Spannung besteht Überhitzung-, Kurzschluss- und Brandgefahr!

Schützen Sie den Stromverteiler vor Feuchtigkeit, übermäßiger Hitze und Kälte, sonst

besteht Kurzschluss und Brandgefahr!

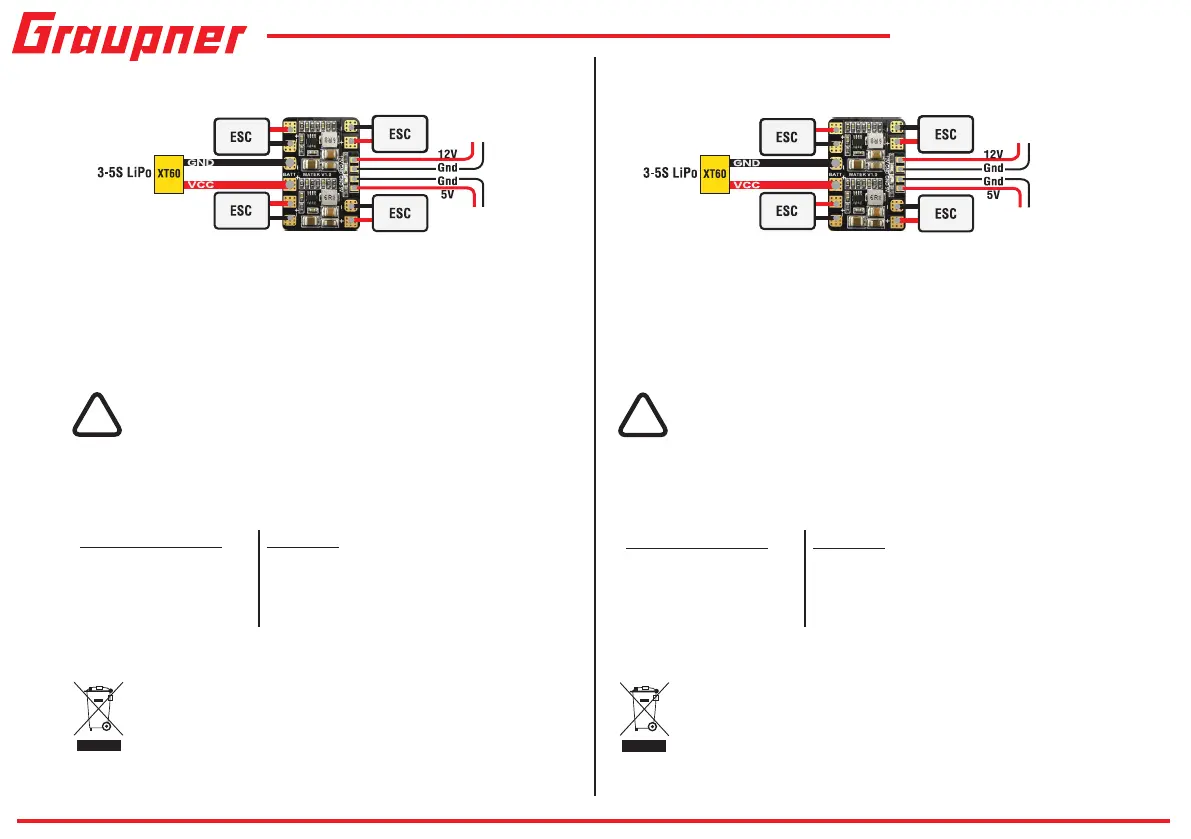

Betrieb:

Geeignete Akkus an den Spannungseingang anschließen. Löten Sie einen geeigneten Stecker an

den Platineneingang (BATT). Die Reglereingangskabel an die Ausgänge (ESC) der Platine löten.

Der 5V Ausgang ist für Empfänger oder LED Beleuchtung als Stromversorgung geeignet.

Servicestellen

Graupner/SJ-Zentralservice

Graupner/SJ GmbH

Henriettenstrasse 96

D-73230 Kirchheim / Teck

Servicehotline

(+49) (0)7021/722-130

Montag - Donnerstag

9:15 -17:00 Uhr

Freitag

9:15 - 13:00 Uhr

Die Adressen der Servicestellen außerhalb Deutschlands ﬁnden Sie auf unserer Webseite

www.graupner.de

Entsorgungshinweis

Dieses Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist

darauf hin, dass dieses Produkt am Ende seiner Lebensdauer nicht über den norma-

len Haushaltsabfall entsorgt werden darf.

Es muss an einem Sammelpunkt für das Recycling von elektrischen und elektroni-

schen Geräten abgegeben werden.

Video Sender,

FPV Kamera, usw

Empfänger, LED

Beleuchtung, usw



(EN) Manual

Micro power distributor 5V/12V with BEC

No. 8474

Technical Data:

• Power supply: 7 - 21V (2S-5S LiPo)

• LED output indicator

• ESC outputs current: 20A (max. 25A 5sec/min)

• BEC output current: 2A (max. 2.5A 5sec/min)

• Dimensions: 33 x 22 x 3 mm

• Weight: 3.5g

Package content:

Micro power distributor

Safety notes

Power the distributor only with a current between 7 and 21V. With higher voltage the

distributor can overheat, short-circuit or burn! Protect the distributor from too high hu-

midity, hot or cold, otherwise there is risk of short-circuit and ﬁre!

Operation:

Connect a suitable battery to the power input. Solder a suitable connector to the board input

(BATT). Solder the ESC input cable to the board outputs (ESC). 5V output is suitable for receiver or

LED lights power supply.

Service centre

Graupner/SJ-Zentralservice

Graupner/SJ GmbH

Henriettenstrasse 96

D-73230 Kirchheim / Teck

Servicehotline

(+49) (0)7021/722-130

Monday - Thursday 9:15 am - 5:00 pm

Friday 9:15 am - 1:00 pm

The list of service centres for foreign countries are available on the web site www.graupner.de

Disposal notes

This symbol on the product, user manual or packaging indicates that this product must

not be disposed of with other household waste at the end of its life.

It must be handed over to the applicable collection point for the recycling of electrical

and electronic equipment.

Video transmitter,

FPV camera, etc

Receiver,

LED lights, etc



INNOVATION & TECHNOLOGIE

Graupner USA OPENHHBBY LLC

3245 University Ave, Suite 1520

San Diego, CA 92104

Website: www.graupnerusa.com

Phone: +1 855-572-4746

Email: service@openhobby.com

INNOVATION & TECHNOLOGIE

(IT) Manuale

Micro ripartitore di corrente 5V/12V con BEC

No. 8474

Dati tecnici:

• Tensione di alimentazione: 7 - 21 V (3S-5S LiPo)

• Indicatori LED delle uscite

• Corrente continua uscite ESC: 20A (max. 25A 5 sec./Min)

• Corrente continua uscita BEC: 2A (max. 2.5A 5 sec./Min)

• Dimensioni: 33 x 22 x 3 mm

• Peso: 3.5 g

Contenuto della confezione:

Micro ripartitore di corrente con BEC

Note di sicurezza

Alimentare il ripartitore di corrente solo con la tensione indicata di 7 - 21 Volt. In

caso di sovralimentazione vi è pericolo di surriscaldamento, cortocircuiti ed incendi!

Proteggete il ripartitore da umidità, caldo e freddo eccessivi, altrimenti vi è il rischio di

cortocircuiti e incendi!

Funzionamento:

Collegate al ripartitore di corrente solo batterie idonee. Saldate un connettore idoneo all’ingresso

della piastra (BATT). Saldare i cavi di alimentazione dei regolatori alle uscite della piastra (ESC).

L’uscita da 5V è indicata come alimentazione per la ricevente o illuminazione LED.

Centro assistenza

Graupner/SJ-Zentralservice

Graupner/SJ GmbH

Henriettenstrasse 96

D-73230 Kirchheim / Teck

Servicehotline

(+49) (0)7021/722-130

Lunedì - Giovedì

9:15 -17:00

Venerdì

9:15 - 13:00

Gli indirizzi dei centri assistenza all’estero sono disponibili sul sito internet www.graupner.de

Note per lo smaltimento

La presenza di questo simbolo sul prodotto, sul manuale di istruzioni o sulla confe-

zione, indica che l’oggetto non deve essere smaltito con l’immondizia domestica alla

fine della sua vita.

Il modo corretto di smaltire questo prodotto è di portarlo presso un centro di raccolta

per il riciclaggio dei materiali elettrici ed elettronici.

Trasmettitore video,

camera FPV, ecc

Ricevente, illuminazione

LED, ecc



(FR) Notice

Micro diviseur de courant 5V/12V avec BEC

No. 8474

Données techniques:

• Tension d’alimentation: 7 - 21 V (3S-5S LiPo)

• Indicateurs LED des sorties

• Courant continu sorties ESC: 20A (max. 25A 5 sec./Min)

• Courant continu sortie BEC: 2A (max. 2.5A 5 sec./Min)

• Dimensions: 33 x 22 x 3 mm

• Poids: 3.5 g

Contenu de la livraison:

Micro diviseur de courant avec BEC

Notes de sécurité

Alimenter le diviseur de courant seulement avec un courant entre 7 - 21 Volt. Dans le

cas de la suralimentation, il y a risque de surchauffe, court-circuit et d‘incendie! Pro-

téger le diviseur de l‘humidité, de la chaleur et du froid excessifs, sinon il y a un risque

de court-circuit et d‘incendie!

Fonctionnement:

Branchez au diviseur de courant seulement des accus adaptées. Soudez un connecteur adapté

à l’entré de la platine (BATT). souder les câbles d’alimentation des régulateurs sur les sorties de

la platine (ESC). La sortie 5V peut être utilisée pou alimenter le récepteur ou une illumination LED.

Centre de service

Graupner/SJ-Zentralservice

Graupner/SJ GmbH

Henriettenstrasse 96

D-73230 Kirchheim / Teck

Servicehotline

(+49) (0)7021/722-130

Lundi - Jeudi

9:15 -17:00

Vendredi

9:15 - 13:00

Les adresses des centres de service à l‘étranger sont disponibles à la page www.graupner.de

Notes pour l’élimination

Le symbole, qui figure sur le produit, dans la notice ou sur l’emballage indique que

cet article ne peut pas être jeté aux or-dures ménagères en fin de vie. Il doit être remis

à une collecte pour le recyclage des appareils électriques et électroniques.

Emetteur vidéo,

caméra FPV, ecc

Récepteur, illumination

LED, ecc



Produkt Specifikationer

Mærke:	Graupner
Kategori:	Radiostyret legetøj
Model:	8474
Type:	Radio-Controlled (RC) Model Parts
Bredde:	22 mm
Højde:	3 mm
Vægt:	3.5 g
Antal pr. pakke:	1 stk
Produktfarve:	Sort
Produkttype:	Micro PDB-kraftfordeler
Normal brug:	Multicopter
Længde:	32 m
Mærke kompatibilitet:	Graupner
Batteri eliminator kredsløb (BEC) udgangsspænding:	5 V, 12 V
