Side 1/4

Deutsch

INNOVATION & TECHNOLOGIE

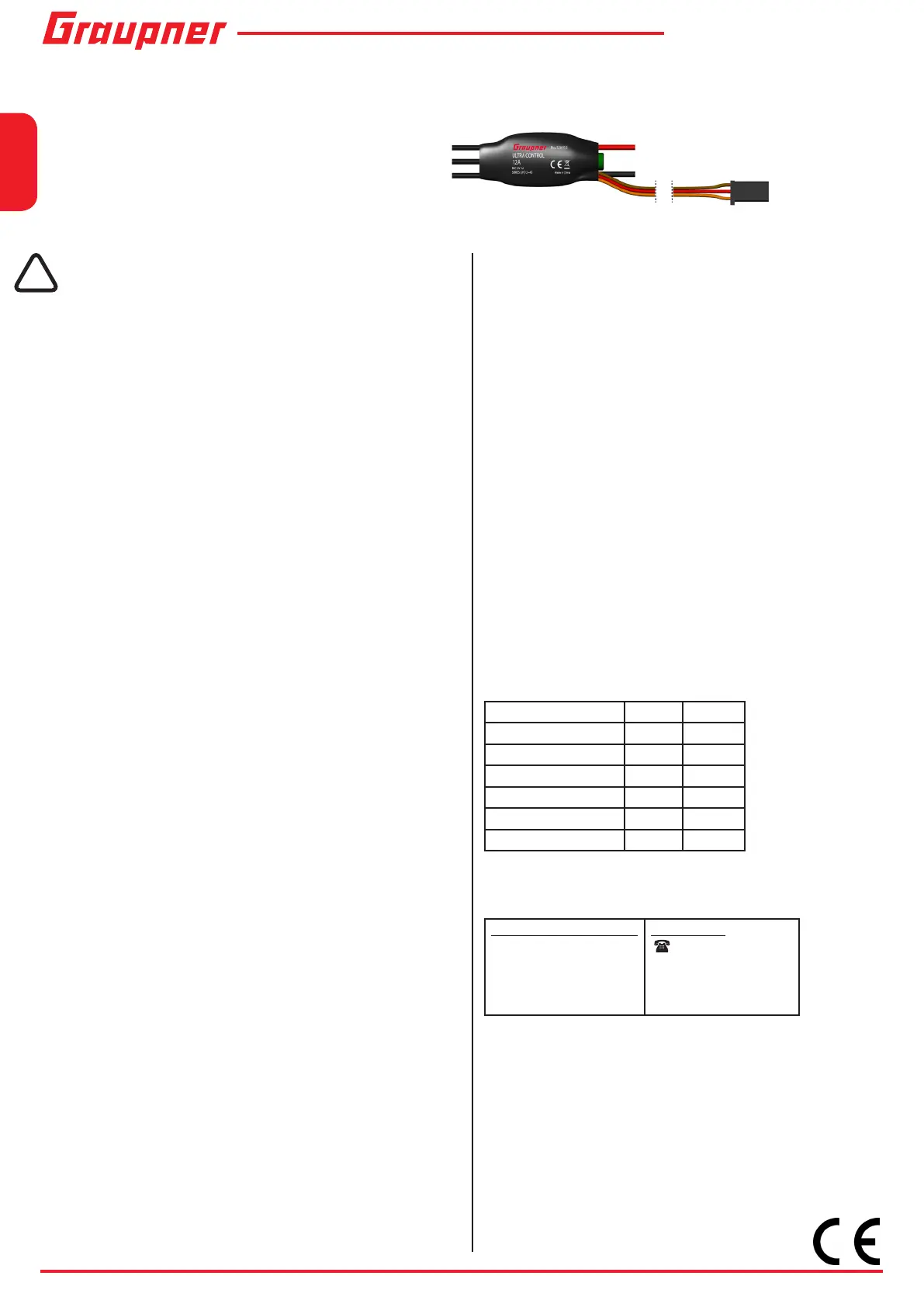

Motoranschluß

Akkuanschluß

Empfängeranschluß

Gaskanal / BEC

¾ Wenn der Selbsttest abgeschlossen ist ertönt ein “1-2-3” Ton

¾ Jetzt kann zur Regelung der Geschwindigkeit der Gasknüppel nach

oben bewegt werden

Garantiebedingungen

Die Fa.Graupner/SJ GmbH, Henriettenstrasse 96, 73230 Kirchheim/

Teck gewährt ab dem Kaufdatum auf dieses Produkt eine Garantie von

24 Monaten. Die Garantie gilt nur für die bereits beim Kauf des Produktes

vorhandenen Material- oder Funktionsmängel. Schäden, die auf Ab-

nützung, Überlastung, falsches Zubehör oder unsachgemäße Behand-

lung zurückzuführen sind, sind von der Garantie ausgeschlossen. Die

gesetzlichen Rechte und Gewährleistungsansprüche des Verbrauchers

werden durch diese Garantie nicht berührt. Bitte überprüfen Sie vor einer

Reklamation oder Rücksendung das Produkt genau auf Mängel, da wir

Ihnen bei Mängelfreiheit die entstandenen Unkosten in Rechnung stellen

müssen.

Hinweise zum Umweltschutz

Entsorgungshinweis

Dieses Symbol auf dem Produkt, der Gebrauchsanleitung

oder der Verpackung weist darauf hin, dass dieses Produkt

am Ende seiner Lebensdauer nicht über den normalen Haus-

haltsabfall entsorgt werden darf. Es muss an einem Sammel-

punkt für das Recycling von elektrischen und elektronischen

Geräten abgegeben werden.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederver-

wertbar. Mit der Wiederverwendung, der stofﬂichen Verwertung oder an-

deren Formen der Verwertung von Altgeräten leisten Sie einen wichtigen

Beitrag zum Umweltschutz.

Batterien und Akkus müssen aus dem Gerät entfernt werden und bei einer

entsprechenden Sammelstelle getrennt entsorgt werden. Bitte erkundigen

Sie sich ggf. bei der Gemeindeverwaltung nach der zuständigen Entsor-

gungsstelle.

Technische Daten

Typ S3055 S3055.3D

LiPo Zelllenzahl 2-4 2-4

Max. Strom 12A 12A

BEC Ausgang 1A/5V 1A/5V

Abmessungen mm 25x20x7 25x20x7

Gewicht Gramm 9 9

Programmierbar ja nein

Servicestellen

Graupner/SJ-Zentralservice

Graupner/SJ GmbH

Henriettenstrasse 96

D-73230 Kirchheim / Teck

Servicehotline

(+49) (0)7021/722-130

Montag - Donnerstag

9:15 -16:00 Uhr

Freitag

9:15 - 13:00 Uhr

Die Adressen der Servicestellen außerhalb Deutschlands entnehmen Sie

bitte unserer Webseite www.graupner.de

Konformitätserklärung

Graupner/SJ erklärt, dass das Produkt den CE Bestimmungen entspricht.

EMV 2004/108/EC: EN 61000-6-1; EN 61000-6-3

Betriebsanleitung Ultra Control 12A

S3055

S3055.3D

S3055.4

S3055.4.3D

Sicherheitshinweise

WARNUNG!

• Technische Defekte elektrischer oder mechanischer Art können zum

unverhofften Anlaufen eines Motors und/oder zu herumﬂiegenden

Teilen führen, die Sie und andere Personen erheblich verletzen können!

• Kurzschlüsse jeglicher Art sind unbedingt zu vermeiden! Durch

Kurzschluss können nicht nur Teile der Fernsteuerung zerstört

werden, sondern je nach dessen Umständen und dem Energiegehalt

des Akkus besteht darüber hinaus akute Verbrennungs- bis

Explosionsgefahr.

• Alle durch einen Motor angetriebenen Teile wie Luft- und

Schiffsschrauben, Rotoren bei Hubschraubern, offene Getriebe usw.

stellen eine ständige Verletzungsgefahr dar. Sie dürfen keinesfalls

berührt werden! Eine schnell drehende Luftschraube kann z. B. einen

Finger abschlagen! Achten Sie darauf, dass auch kein sonstiger loser

Gegenstand mit angetriebenen Teilen in Berührung kommen kann!

• Bei angeschlossenem Antriebsakku oder laufendem Motor gilt:

Verletzungsgefahr durch Propeller! Halten Sie sich niemals im

Gefährdungsbereich des Antriebs auf!

• Bevor Sie den Fernsteuerbetrieb aufnehmen, müssen Sie sich über

die hierfür geltenden Gesetze und gesetzlichen Bestimmungen

informieren. Diesen Gesetzen müssen Sie in jedem Falle Folge leisten.

Achten Sie hierbei auf die eventuell unterschiedlichen Gesetze der

Länder.

• Der Abschluss einer Haftpﬂicht-Versicherung ist für alle Arten von

Modellbetrieb zwingend vorgeschrieben. Falls Sie eine solche bereits

besitzen, so informieren Sie sich, ob der Betrieb des jeweiligen Modells

unter den Versicherungsschutz fällt. Schließen Sie gegebenenfalls

eine spezielle Modell-Haftpﬂichtversicherung ab.

• Der Fahrtregler oder andere elektronische Komponenten dürfen

niemals mit Wasser in Berührung kommen. Der Fahrtregler ist vor

Staub, Schmutz, Feuchtigkeit, Vibration und anderen Fremdteilen zu

schützen.

• Vermeiden Sie Stoß- und Druckbelastung. Überprüfen Sie den

Fahrtregler stets auf Beschädigungen am Gehäuse und den Kabeln.

Beschädigte oder nass gewordene Fahrtregler, selbst wenn er wieder

trocken ist, nicht mehr verwenden! Kurzschluss- und Brandgefahr!

• Alle Kabel und Verbindungen müssen ausreichend isoliert sein.

Brandgefahr!

• Verpolen Sie die Anschlüsse nicht. Brandgefahr!

• Die Fahrtregler sind ausschließlich für den Einsatz in akkubetriebenen,

funkferngesteuerten Modellen vorgesehen, ein anderweitiger Betrieb

ist nicht zulässig.

Programmieranleitung

Normale Startprozedur

¾ Bringen Sie den Gasknüppel in die unterste Position und schalten Sie

den Sender ein

¾ Schließen Sie den Akku am Fahrtregler an

¾ Es wird ein langer Ton ausgegeben, dieser Ton signalisiert, dass die

unterste Position erkannt wurde

¾ Die Anzahl der Zellen des angeschlosenen Akkus wird danach durch

je einen Ton angegeben

¾ Wenn der Selbsttest abgeschlossen ist ertönt ein “1-2-3” Ton

¾ Jetzt kann zur Regelung der Geschwindigkeit der Gasknüppel nach

oben bewegt werden

Gaswegeinstellung (nur bei 3055/3055.4 - nicht bei .3D)

¾ Sender einschalten, Gasknüppel in die oberste Position bringen

¾ Schließen Sie den Akku am Fahrtregler an

¾ Die oberste Position wurde erkannt und gespeichert wenn zwei Töne

ausgegeben werden

¾ Bringen Sie den Gasknüppel in die unterste Position und nach 2 sec

wird ein langer Ton ausgegeben der die unterste Position bestätigt

und speichert

¾ Die Anzahl der Zellen des angeschlosenen Akkus wird danach durch

je einen Ton angegeben

English

INNOVATION & TECHNOLOGIE

Safety notes

WARNING!

• Technical defects, both electric and mechanical, can lead to

unexpected starts of the motor and/or parts may be thrown, which

could cause injury to you or to other people!

• Avoid every kind of short-circuit! By short-circuit not only the control

system parts can be damaged, but there is an acute risk of ﬁre and

explosion due to the high current content in the battery.

• All the parts moved by a motor like propellers in planes and boats,

rotors of helicopters, open gears etc are a continuous risk. They

should never be touched! A turning propeller can even cut a ﬁnger!

Pay attention that no object nearby can come in touch with the turning

parts!

• In case of connected battery or running motor: Injury risk by propeller!

Never stay in the propeller risk are!

• Before you start to use an RC model you have to take information

about laws and restrictions that you have to observe in your own

country. You must always follow and respect laws. Pay attention to

the different laws in different countries.

• It is mandatory to have an insurance when you use a RC model. If

you have a personal insurance ask if RC models risks are included.

Eventually extend it to RC models or set a new one which includes

them.

• The speed controller and other electronic components should never

come in contact with water. Protect the speed controller from dust,

dirty, humidity, vibrations and small parts.

• Avoid pressure or shocks. Check if there are damages on the boy

or cables. Damaged or wet, even if re-dried, esc must not be used

anymore! Risk of short-circuit and ﬁre!

• All cables and electric connectors must be well isolated. Risk of ﬁre!

• Do not connect the battery with reversed polarity. Risk of ﬁre!

• The speed controllers are intended to be used with battery powered,

RC models, no other use is allowed.

Programming instruction

Normal Start process

¾ Pull the gas stick to lowest position and turn the transmitter on

¾ Connect the battery to the speed controller

¾ A long beep will be emitted, it means that the stick lowest position has

been detected and saved

¾ Then it will be emitted a beep for each cell of the battery connected

¾ When the self test is complete it is emitted a “1-2-3” beep

¾ Now you can move the stick to regulate the motor speed

Throttle range setting (only for 3055/3055.4 - not for .3D)

¾ Turn on the transmitter and push the gas stick to the highest position

¾ Connect the battery to the speed controller

¾ The highest position has been detected and saved when two beeps

are emitted

¾ Pull the gas stick to the lowest position and after 2 seconds two

beeps will sound to indicate that lowest position has been detected

and saved

¾ Then it will be emitted a beep for each cell of the battery connected

¾ When the self test is complete it is emitted a “1-2-3” beep

¾ Now you can move the stick to regulate the motor speed

User manual Ultra Control 12A

S3055

S3055.3D

S3055.4

S3055.4.3D

Motor output

Battery input

Receiver port

Throttle channel / BEC

Warranty

Graupner/SJ GmbH, Henriettenstrasse 96, 73230 Kirchheim/Teck, Ger-

many guarantees this product for a period of 24 months from date of pur-

chase. The guarantee applies only to such material or operational defects

witch are present at the time of purchase of the product. Damage due to

wear, overloading, incompetent handling or the use of incorrect accesso-

ries is not covered by the guarantee. The user´s legal rights and claims un-

der guarantee are not affected by this guarantee. Please check the product

carefully for defects before you are make a claim or send the item to us,

since we are obliged to make a charge for our cost if the product is found

to be free of faults.

Notes on environmental protection

Disposal

The symbol on this product, its operating instructions or packaging gives

notice that this product may not be discarded as common household

waste at the end of its service life. It must be turned over to a recycling

collection point for electric and electronic apparatus.

The materials can be recycled according to their markings. You make an

important contribution to protection of the environment by utilizing facilities

for reuse, material recycling or other means of exploiting obsolete equip-

ment.

Batteries must be removed from the unit and disposed of separately at an

appropriate collection point. Please inquire with local authorities about the

responsible waste collection locations.

Technical data

Type S3055 S3055.3D

LiPo cell count 2-4 2-4

Max. Current 12A 12A

BEC output 1A/5V 1A/5V

Dimensions mm 25x20x7 25x20x7

Weight Grams 9 9

Programmable yes no

Service centre

Graupner/SJ-Zentralservice

Graupner/SJ GmbH

Henriettenstrasse 96

D-73230 Kirchheim / Teck

Servicehotline

(+49) (0)7021/722-130

Mon - Tue

9:15 am-4:00 pm

Friday

9:15 am- 1:00 pm

The list with the service centres outside Germany is available in the web

site www.graupner.de

Conformity declaration

Graupner/SJ declares, that the product is conform to the CE regulations.

EMV 2004/108/EC: EN 61000-6-1; EN 61000-6-3

Produkt Specifikationer

Mærke:	Graupner
Kategori:	Radiostyret legetøj
Model:	S3055.4
Type:	Radio-Controlled (RC) Model Parts
Bredde:	20 mm
Højde:	8 mm
Vægt:	11 g
Motortype:	Børsteløs motor
Produkttype:	Controller
Normal brug:	Multicopter
Længde:	42 m
Spænding:	7.4 - 14.8 V
Maksimal kontinuerlig strøm:	12 A
Maksimal kontinuerlig effekt:	12 W
