Side 1/4

6LE007944A1

6LE007944A

WXT501 / WXT505

Στοιχείο ανιχνευτή κίνησης KNX 1,10 m

Στοιχείο ανιχνευτή κίνησης KNX 2,20 m

Οδηγίες ασφαλείας

Η εγκατάσταση και συναρμολόγηση ηλεκτρικού

εξοπλισμού επιτρέπεται μόνο από

εξειδικευμένο ηλεκτρολόγο σύμφωνα με τα

σχετικά πρότυπα εγκατάστασης, κανονισμούς,

υποχρεωτικές οδηγίες και κανονισμούς

ασφαλείας και πρόληψης ατυχημάτων της

χώρας.

Η μη συμμόρφωση με αυτές τις οδηγίες

εγκατάστασης μπορεί να προκαλέσει ζημιά στη

συσκευή, πυρκαγιά ή άλλους κινδύνους.

Αυτές οι οδηγίες αποτελούν αναπόσπαστο

συστατικό του προϊόντος και πρέπει να

φυλάσσονται από τον τελικό χρήστη.

Σχεδιασμός και διάταξη της συσκευής

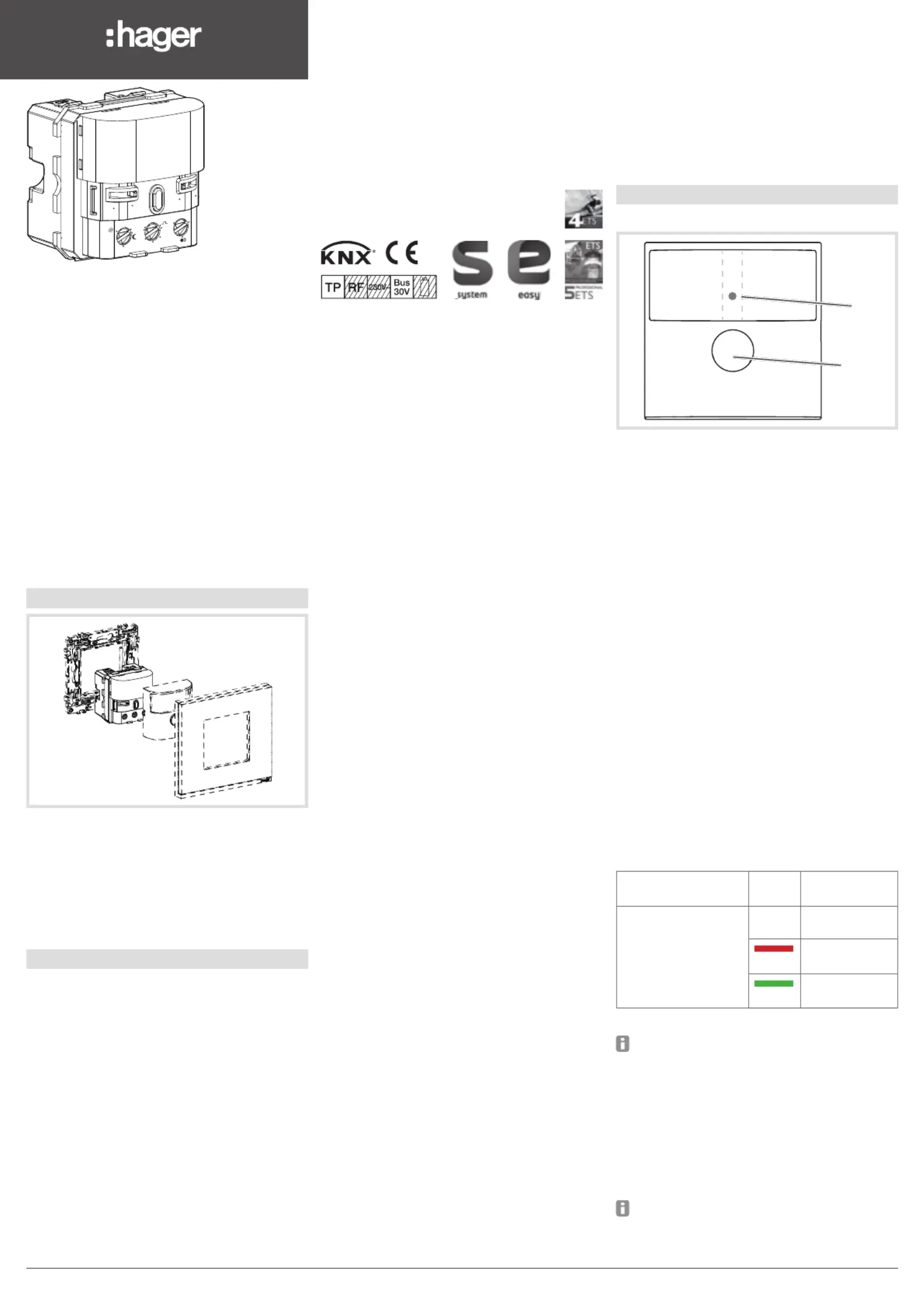

Εικόνα 1: Σχεδιασμός και διάταξη της συσκευής

(1)

(2)

(3)

(4)

(1) Αρθρωτός δακτύλιος στήριξης

(δεν εμπίπτει στο πεδίο παράδοσης)

(2) Ανιχνευτές κίνησης

(3) Σχεδιαστικό κάλυμμα για ανιχνευτή κίνησης

(δεν εμπίπτει στο πεδίο παράδοσης)

(4) Πλαίσιο (δεν εμπίπτει στο πεδίο παράδοσης)

Λειτουργία

Πληροφορίες συστήματος

Αυτή η συσκευή είναι ένα προϊόν του συστήματος

KNX και συμμορφώνεται με τις οδηγίες του

KNX. Η πλήρης κατανόηση του συστήματος

και η εξειδικευμένη γνώση αποκτάται μέσω

συγκεκριμένων μαθημάτων κατάρτισης KNX.

Ο σχεδιασμός, η εγκατάσταση και η θέση σε

λειτουργία πραγματοποιούνται με τη βοήθεια

λογισμικού με πιστοποίηση KNX.

Θέση σε λειτουργία συστήματος σύνδεσης

Οι λειτουργίες της συσκευής εξαρτώνται από το

λογισμικό. Το λογισμικό πρέπει να ληφθεί από τη

βάση δεδομένων προϊόντων. Μπορείτε να βρείτε

την πιο πρόσφατη έκδοση της βάσης δεδομένων

προϊόντων, τεχνικές περιγραφές καθώς και

προγράμματα μετατροπής και πρόσθετης

υποστήριξης στον ιστότοπό μας.

Θέση σε λειτουργία εύκολης σύνδεσης

Οι λειτουργίες της συσκευής εξαρτώνται από την

εκκρεμή διαμόρφωση. Η διαμόρφωση μπορεί

επίσης να γίνει χρησιμοποιώντας συσκευές που

έχουν αναπτυχθεί ειδικά για απλή ρύθμιση και

θέση σε λειτουργία.

Αυτός ο τύπος διαμόρφωσης είναι δυνατός μόνο

με συσκευές του συστήματος εύκολης σύνδεσης.

Ο εύκολος σύνδεσμος σημαίνει εύκολη,

οπτικά υποστηριζόμενη θέση σε λειτουργία.

Οι προκαθορισμένες τυπικές λειτουργίες

εκχωρούνται στις εισόδους / εξόδους μέσω μιας

μονάδας υπηρεσίας.

Σωστή χρήση

-Αυτόματη μετάδοση εντολών μεταγωγής για

φωτισμό και έλεγχο σκηνής μέσω του διαύλου

KNX ανάλογα με την κίνηση θερμότητας και τη

φωτεινότητα του περιβάλλοντος

-Χειροκίνητος έλεγχος λειτουργιών KNX μέσω

ενσωματωμένου κουμπιού

-Κατάλληλο μόνο για χρήση σε εσωτερικούς

χώρους με μη χωρίς στάξιμο και νερό ψεκασμού

-Εγκατάσταση σε κουτί στον τοίχο

Χαρακτηριστικά προϊόντος

-Ρυθμιζόμενη γωνία ανίχνευσης για προσαρμογή

της περιοχής ανίχνευσης

-Ενσωματωμένο κουμπί για την επιλογή τρόπων

λειτουργίας Αυτόματο/ΕΝΕΡΓΟΠΟΙΗΣΗ/

ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ή ως κουμπί KNX

-Εμφάνιση των τρόπων λειτουργίας μέσω LED

-Ποτενσιόμετρο για ρύθμιση της φωτεινότητας

απόκρισης, του χρόνου καθυστέρησης και της

ευαισθησίας ανίχνευσης

-Λειτουργία δοκιμής

-Λειτουργία κύριου - βοηθητικού

-Λειτουργία σηματοδότησης μέσω ξεχωριστού

καναλιού

-Διαμορφώσιμες ως λειτουργίες αλλαγής

κουμπιού KNX, λειτουργίες σκίασης,

λειτουργίες τυφλού ελέγχου, λειτουργίες

πομπού τιμών, λειτουργίες προτεραιότητας,

λειτουργίες σκηνής και προεπιλογή σημείου

ρύθμισης για δευτερεύουσα πλάκα

Αυτόματη λειτουργία

Η συσκευή ανιχνεύει τη θερμική κίνηση που

προκαλείται από ανθρώπους, ζώα ή αντικείμενα.

Φωτισμός καναλιού:

Μια εντολή παρουσίας ενεργοποιείται εάν

ανιχνευθούν κινήσεις στην περιοχή ανίχνευσης

και το καθορισμένο όριο φωτεινότητας είναι

χαμηλότερα. Κάθε εντοπισμένη κίνηση επανεκκινεί

τον καθορισμένο χρόνο καθυστέρησης. Αφού

παρέλθει ο χρόνος καθυστέρησης, μεταδίδεται μια

εντολή παρουσίας.

Λειτουργία σήματος παρακολούθησης καναλιού:

Μια εντολή παρουσίας ενεργοποιείται ανεξάρτητα

από τη φωτεινότητα εάν εντοπιστούν κινήσεις

στο περιοχή ανίχνευσης. Κάθε εντοπισμένη κίνηση

επανεκκινεί τον χρόνο καθυστέρησης. Αφού

παρέλθει ο χρόνος καθυστέρησης, μεταδίδεται

μια εντολή παρουσίας. Ο χρόνος καθυστέρησης

είναι 1 λεπτό και μπορεί να αλλάξει αποκλειστικά

μέσω του λογισμικού εφαρμογής στο ETS.

Λειτουργία

Έννοια λειτουργίας

(5)

(6)

Εικόνα 2: Στοιχεία εμφάνισης και λειτουργίας

(5) Κουμπί λειτουργίας Κάτω από το στοιχείο

κάλυψης:

(6) LED κατάστασης RGB

Το κουμπί λειτουργίας (5) μπορεί να εκτελέσει τις

ακόλουθες λειτουργίες:

-Πατήστε και αφήστε το κουμπί για να αλλάξετε

τον τρόπο λειτουργίας. Ο τρόπος λειτουργίας

εμφανίζεται μέσω της λυχνίας LED κατάστασης

πίσω από το κάλυμμα του ανιχνευτή κίνησης.

-Πατήστε παρατεταμένα το κουμπί για να

επιλέξετε ειδικές λειτουργίες. Η επιλογή

υποστηρίζεται από την οθόνη LED (Εικ. 3).

-Κουμπί KNX για εκκίνηση προγραμματισμένων

λειτουργιών μέσω του διαύλου. Η λειτουργία ως

κουμπί KNX εξαρτάται από τον προγραμματισμό.

Επιλογή τρόπου λειτουργίας μονάδας

ανιχνευτή κίνησης μέσω κουμπιού

Το κουμπί λειτουργίας δεν έχει προγραμματιστεί

ως κουμπί KNX.

zΠιέστε σύντομα αλλά επανειλημμένα το κουμπί

(5) μέχρι να έχει επιλεγεί ο επιθυμητός τρόπος

λειτουργίας. (Πίνακας 1)

Η λυχνία LED κατάστασης (6) υποδεικνύει τον

επιλεγμένο τρόπο λειτουργίας.

Λειτουργία κουμπιού LED

οθόνη

Τρόπος

λειτουργίας

zΕπαναλαμβανόμενο

σύντομο πάτημα

του κουμπιού

- Αυτόματο

πράσινο

Μόνιμη

ΕΝΕΡΓΟΠΟΙΗΣΗ

κόκκινο

Μόνιμη

ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

Πίνακας 1: Τρόποι λειτουργίας

Αλλαγή τρόπου λειτουργίας ολοκληρώνει

τη λειτουργία συμβαλλόμενου μέρους ή

την προσομοίωση παρουσίας, εάν αυτές οι

λειτουργίες ήταν προηγουμένως ενεργές.

Κουμπί λειτουργίας κλειδώματος/

ξεκλειδώματος

Η επιλογή του τρόπου λειτουργίας μέσω του

κουμπιού μπορεί να κλειδωθεί, π.χ. για λειτουργία

σε δημόσια κτίρια.

Εναλλακτικά, η επιλογή μπορεί να κλειδωθεί

μέσω του λογισμικού εφαρμογής. Το κουμπί

δεν έχει καμία λειτουργία τότε.

Lux T

150

adr

10s

10 1min

...

90°

45°

...

45°

6LE007944A2

zΚρατήστε πατημένο το κουμπί (5) για

περισσότερα από 15 δευτερόλεπτα, μέχρι να

ανάψει η πράσινη λυχνία LED κατάστασης (6).

Το κουμπί είναι κλειδωμένο.

ή αν το κουμπί είναι κλειδωμένο:

zΚρατήστε πατημένο το κουμπί για περισσότερα

από 15 δευτερόλεπτα, μέχρι να ανάψει η

πράσινη λυχνία LED κατάστασης (6).

Η επιλογή του τρόπου λειτουργίας μέσω του

κουμπιού είναι δυνατή ξανά.

Ενεργοποίηση/διακοπή της μερικής

λειτουργίας

Η μερική λειτουργία ενεργοποιεί τον φωτισμό για

2 ώρες. Κατά τη διάρκεια αυτής της περιόδου δεν

εκτελούνται εντολές μονάδας επέκτασης.

Στην περίπτωση ανιχνευτών κίνησης σε

επεκτάσεις, η ενεργοποίηση της λειτουργίας

πάρτι προκαλεί κυκλική μετάδοση του παλμού

ενεργοποίησης κάθε 10 δευτερόλεπτα.

Ωστόσο, το φως ανάβει μόνο όταν το

κατώτατο όριο φωτεινότητας είναι κάτω από

την κύρια μονάδα.

zΚρατήστε πατημένο το κουμπί (5) για

περισσότερα από 5 δευτερόλεπτα, έως ότου η

λυχνία LED κατάστασης (6) γίνει κόκκινη (Εικ. 3).

Ο φωτισμός ανάβει για 2 ώρες. Κατά τη

διάρκεια αυτής της περιόδου, το LED

κατάστασης αναβοσβήνει με κόκκινο χρώμα.

Μετά την πάροδο 2 ωρών, ο ανιχνευτής

κίνησης μεταβαίνει στην λειτουργία.Αυτόματη

zΠιέστε σύντομα το κουμπί.

Η μερική λειτουργία θα διακοπεί, ο ανιχνευτής

κίνησης επιστρέφει στην λειτουργία.Αυτόματη

Ενεργοποίηση/απενεργοποίηση

προσομοίωσης παρουσίας

Κατά τη λειτουργία, ο ανιχνευτής κίνησης μετρά

τις ανιχνεύσεις κίνησης σε μία ολόκληρη ώρα

και αποθηκεύει το αποτέλεσμα. Με ενεργή

προσομοίωση παρουσίας στην αρχή της ώρας

με τους περισσότερους αποθηκευμένους

ανιχνευτές, το φως θα ανάψει για όλη τη διάρκεια

της χρόνος καθυστέρησης, ακόμη και όταν καμία

κίνηση δεν ανιχνεύεται.

Κατά τη διάρκεια της προσομοίωσης παρουσίας,

οι εντολές εντοπισμού και μονάδας επέκτασης θα

συνεχίσουν να εκτελούνται κανονικά.

Η προσομοίωση παρουσίας δεν μπορεί

να ενεργοποιηθεί μέσω μιας επεκτάσιμης

μονάδας

zΚρατήστε πατημένο το κουμπί για περισσότερα

από 20 δευτερόλεπτα, έως ότου η λυχνία LED

(6) είναι σε κατάσταση να αναβοσβήνει αργά

κόκκινη (Εικ. 3).

Η προσομοίωση παρουσίας είναι ενεργή. Κατά

τη διάρκεια αυτής της περιόδου, η κατάσταση

της λυχνίας LED (6) ανάβει πορτοκαλί.

Ηανιχνευτής κίνησης ενεργοποιεί τον φωτισμό

κατά την αποθηκευμένη ώρα.

zΠιέστε σύντομα το κουμπί.

Η προσομοίωση παρουσίας θα

απενεργοποιηθεί, ο ανιχνευτής κίνησης

επιστρέφει στην Αυτόματη λειτουργία.

Πληροφορίες για ηλεκτρολόγους

Εγκατάσταση και ηλεκτρική σύνδεση

Επιλογή θέσης εγκατάστασης

-Σημειώστε το συνιστώμενο ύψος εγκατάστασης

1,1 μ ή 2,2 μ.

-Παρατηρήστε τον προσανατολισμό της

κίνησης: γίνεται διάκριση μεταξύ «άμεσης

προσέγγισης» και «μεταφραστικής κίνησης». Οι

κινήσεις εγκάρσιες στον ανιχνευτή κίνησης

μπορούν να ανιχνευτούν καλύτερα από τις

κινήσεις προς τον ανιχνευτή κίνησης (Εικ. 6).

-Επιλέξτε μια τοποθεσία εγκατάστασης χωρίς

δονήσεις. Οι δονήσεις μπορεί να προκαλέσουν

ανεπιθύμητη αλλαγή.

-Αποφύγετε πηγές παρεμβολών στην περιοχή

ανίχνευσης (Εικ. 4α και 4β). Πηγές

παρεμβολών,π.χ. στοιχεία θέρμανσης,

συστήματα εξαερισμού, κλιματιστικά και

λαμπτήρες που ψύχονται μπορεί να

προκαλέσουν ανεπιθύμητη αλλαγή (Εικ. 7).

Για να αποφύγετε τις ενοχλητικές επιδράσεις,

η γωνία ανίχνευσης μπορεί να περιοριστεί (βλ.

Περιορισμός της περιοχής ανίχνευσης).

Σύνδεση και εγκατάσταση της συσκευής

zΒιδώστε τον δακτύλιο στήριξης (1) σε ένα κουτί

τοίχου στη σωστή θέση.

zΣυνδέστε το καλώδιο διαύλου με τον ακροδέκτη

σύνδεσης στον ανιχνευτή κίνησης (2).

zΤραβήξτε τον ανιχνευτή κίνησης (2) στον

δακτύλιο στήριξης.

zΚλείστε το κάλυμμα (3).

zΤοποθετήστε το πλαίσιο (4).



çç

περίπου 180°

Εικόνα 6: Προσανατολισμός και ανίχνευση κίνησης

1,1 m

2,2 m



Εικόνα 7: Θέση εγκατάστασης των ανιχνευτών

κίνησης

Λειτουρ Μερική

λειτουργία

Teach-In Κλειδαριά Παρουσία

προσομοίωση

Οθόνη LED

κόκκινο

κίτρινο πράσινο κόκκινο

Αναμονή

χρόνου κουμπί

λειτουργίας

> 5

δευτερόλεπτα

>10

δευτερόλεπτα

> 15

δευτερόλεπτα

> 20

δευτερόλεπτα

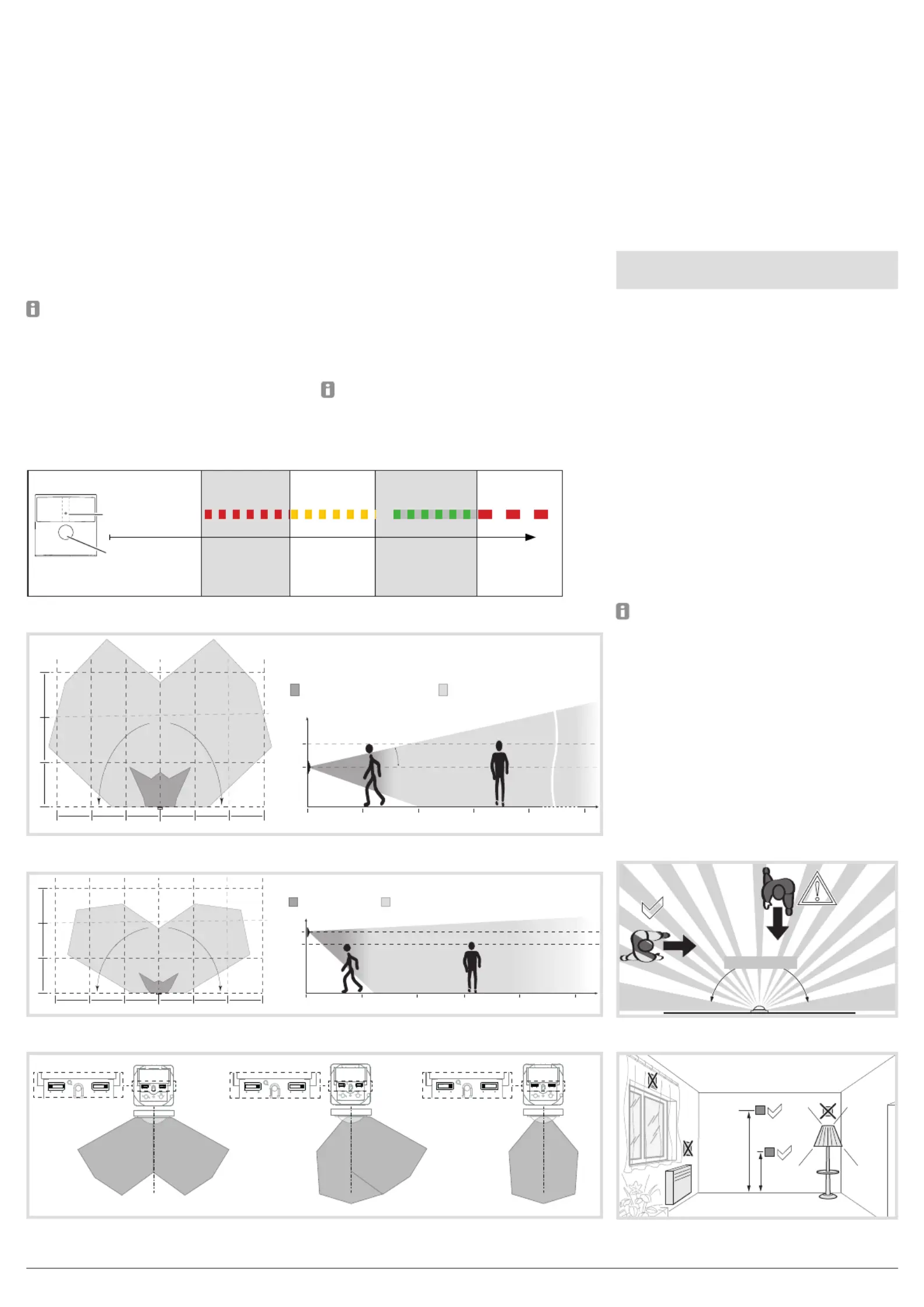

Εικόνα 3: Επιλογή των ειδικών λειτουργιών και της οθόνης LED

10°

180°

[m]

8 84 0

[m]

1,1

1,75

4 6 8 12

1212

Περιοχή ανίχνευσης σε:

"εγκάρσια κίνηση"

"άμεση προσέγγιση"

Εικόνα 4α: Περιοχή ανίχνευσης του ανιχνευτή κίνησης με ύψος εγκατάστασης 1,1 μ

180°

[m]

8 84 0

[m]

2,2

1,75

4 6 8 10

1212

Περιοχή ανίχνευσης σε:

"εγκάρσια κίνηση"

"άμεση προσέγγιση"

Εικόνα 4β: Περιοχή ανίχνευσης του ανιχνευτή κίνησης με ύψος εγκατάστασης 2,2 μ

150

90° ... 45° 45° ... 90°

fct

cfg

150

90° ... 45° 45° ... 90°

fct

cfg

150

90° ... 45° 45° ... 90°

fct

cfg

90° ... 45° 45° ... 90°

fct

90° ... 45° 45° ... 90°

fct

90° ... 45° 45° ... 90°

fct

env. 180°

env. 135°

90°

Εικόνα 5: Ρύθμιση της γωνίας ανίχνευσης

Produkt Specifikationer

Mærke:	Hager
Kategori:	Bevægelsesdetektor
Model:	WXT501

Har du brug for hjælp?

Hvis du har brug for hjælp til Hager WXT501 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Bevægelsesdetektor Hager Manualer

10 August 2025

10 August 2025

9 August 2025

9 August 2025

9 August 2025

9 August 2025

21 Juli 2025

30 December 2025

9 December 2024

9 December 2024

Bevægelsesdetektor Manualer

Nyeste Bevægelsesdetektor Manualer

ORNO OR-CR-286 Manual

12 August 2025

Optex AX-200TF Manual

10 August 2025

Vemer Muvy DUO Manual

4 August 2025

Theben thePassa P360 KNX UP Manual

3 August 2025

Theben theRonda P360 DALI-2 HCL UP Manual

3 August 2025

Theben thePiccola S360-100 DE Manual

3 August 2025

Theben PlanoSpot 360 KNX DE Manual

3 August 2025

Theben LUXORliving D4 DALI Manual

3 August 2025

Theben LUXA 104 S360-200-24 DE-UP WH Manual

3 August 2025

Theben theRonda P360 KNX UP Manual

2 August 2025
